等电位连接器在阴极保护系统中安装方法

河南铧云-杨素素

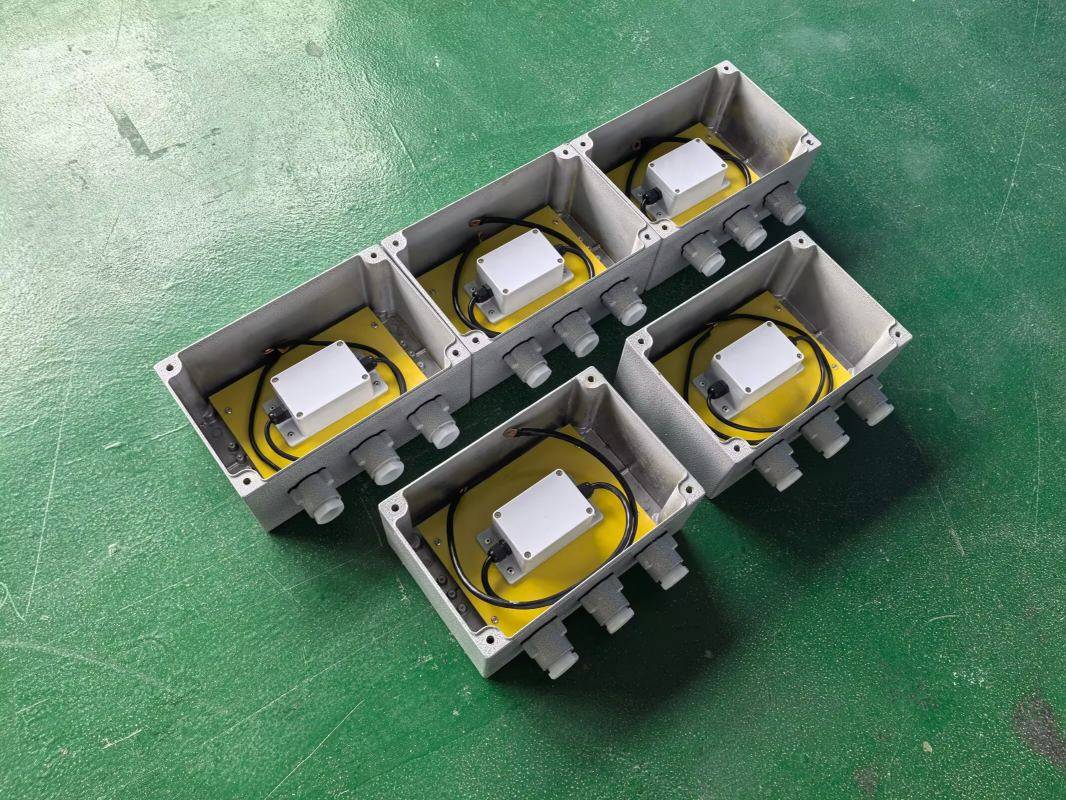

等电位连接器是阴极保护系统配套绝缘法兰、绝缘接头的关键防护设备，安装工艺是否规范，直接影响电位均衡、过压防护的效果，也关系整个阴极保护系统能否稳定长效运行。下面详细介绍标准安装位置、施工步骤、接线规范及现场安装注意事项。

一、安装前期准备

1、工具与材料准备：准备接地线、铜编织带、铜鼻子、扳手、剥线钳、接地极、防腐密封膏、防水接线盒等配套耗材。

2、现场条件检查：确认绝缘法兰、绝缘接头安装到位，管道阴极保护施工基本完成；安装位置无强腐蚀、无积水、便于后期检修。

二、标准安装位置要求

1、绝缘法兰/绝缘接头处；2、管道分支、分段绝缘接口；3、储罐进出口管道4、阀室、管廊架空管道

三、标准安装步骤

1. 设备固定

埋地管道：采用专用支架固定在管体侧面或管墩上；

架空/阀室：壁挂式固定在墙体、钢结构支架上，安装牢固、无松动、无剧烈振动。

2. 跨接接线（核心步骤）

用多股铜编织带或裸铜电缆，等电位连接器的两端接绝缘法兰的两端；做到两端对称跨接、接线短直、尽量减少弯曲。

3. 接地敷设

等电位连接器专用接地引线接入人工接地极或管网接地网；要求接地电阻≤4Ω，确保雷电浪涌、杂散电流可顺畅导入大地。

4. 接线防腐密封

接线端子缠绕防腐密封膏，套防水绝缘护套；埋地部位做沥青防腐、冷缠带包裹，防止土壤腐蚀接线部位。

5. 线路整理固定

所有引线顺管道走向布设，用管卡固定，避免悬空拉扯、与尖锐棱角摩擦破损。

四、安装技术规范要求

连接线截面积不小于25mm2铜质导线，强雷区、杂散电流区域建议选用35mm2及以上。

引线长度越短越好，尽量控制在2米以内，避免过长影响导通响应。

严禁将连接器串联接入阴极保护通电回路，只能做并联跨接使用。

等电位连接器在阴极保护系统安装，核心要点是就近跨接、短直引线、可靠接地、防腐密封。严格按照安装位置、接线规范和施工步骤操作，既能发挥设备电位均衡、防雷过压、抗杂散电流的作用，又能保障绝缘法兰不受击穿损坏，让整套阴极保护系统长期稳定安全运行。
