所有带主控芯片的电子产品，无论是工控板、智能硬件、消费电子还是通信设备，想要正常运行、精准运算、有序工作，都离不开一套核心基础电路——时钟电路。如果说芯片是电子产品的大脑，那么时钟电路就是设备的“心跳发生器”，为系统提供统一、稳定的运行节拍，决定设备运行的速度与稳定性，是保障整机逻辑运算、数据传输、指令执行的底层核心。

什么是时钟电路？

时钟电路是为主控MCU、CPU、FPGA等芯片提供固定频率脉冲信号的专用电路，主要由晶振、起振电容和芯片内部振荡电路组成。其工作原理十分简单：通过晶振的压电特性产生固定频率的精准振荡，经过电路整形后，输出连续、稳定的方波时钟信号。芯片所有的程序运算、指令执行、数据交互，都必须跟随这个固定节拍有序完成，节拍不乱，设备运行才不会错乱。

时钟电路的核心分类与应用

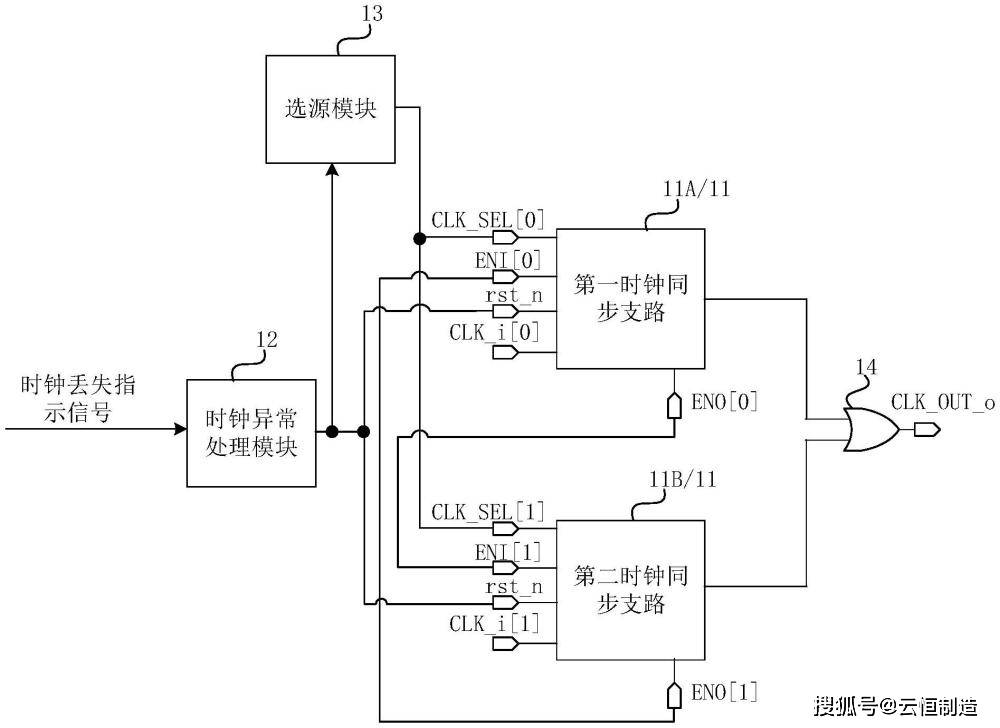

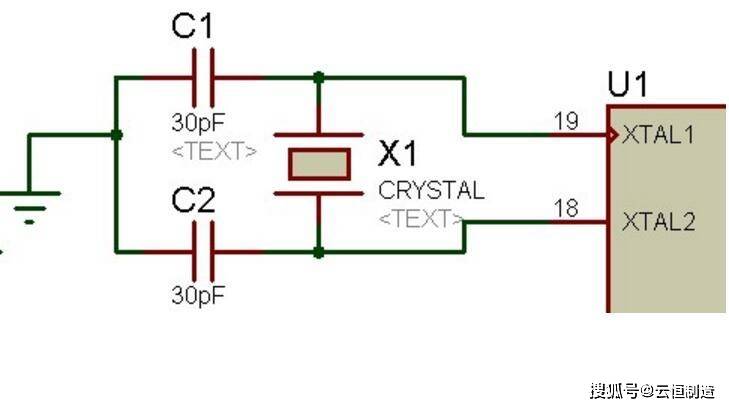

常用时钟电路主要分为无源晶振电路和有源晶振电路两类。无源晶振结构简单、成本低，搭配两颗起振电容使用，是消费电子、普通工控设备的主流方案；有源晶振自带振荡电路，上电直接输出时钟信号，精度更高、抗干扰能力更强，多用于高频通信、精密仪器、高速运算设备。不同频率的时钟电路，直接决定设备的运行主频，频率越高，芯片运算处理速度越快。

为什么时钟电路极易引发设备故障？

时钟电路看似结构简单，却是整机最敏感、最容易出问题的电路。日常设备出现的反复重启、死机卡顿、开机不稳、程序跑飞、串口乱码等故障，80%以上都和时钟电路异常相关。晶振起振失败、频率偏移、信号抖动、干扰串扰，都会导致芯片节拍混乱，系统程序无法正常执行，最终引发设备瘫痪。也正因如此，时钟电路的设计与布线要求远高于普通电路。

时钟电路PCBA设计与制造关键要点

在PCBA设计上，时钟电路必须遵循极简布线原则：晶振紧贴芯片时钟引脚放置，走线做到最短、最直，最大限度减少寄生电容与信号损耗；配套起振电容就近接地，保证起振稳定。同时时钟走线严禁靠近功率器件、高频走线、电源线，避免电磁干扰导致频率漂移。生产制造阶段，SMT贴片需精准贴装，严控回流焊温度，防止晶振受热损伤；生产全程做好防静电防护，避免静电击穿晶振。

看似不起眼的时钟电路，是电子产品稳定运行的命脉。精准、干净、稳定的时钟信号，是设备不死机、不乱码、运行高效的底层保障，也是衡量PCBA设计与制造工艺是否专业的重要标准。
