一、安装前准备

确认设备型号和参数：根据被监测对象的电位范围、环境条件等，选择合适的电位传送器型号，并确认其输入/输出信号类型、精度、量程等参数。

检查设备完整性：检查电位传送器及其附件是否齐全，外观是否有损坏。

准备安装工具和材料：根据安装环境，准备必要的工具（如螺丝刀、扳手、万用表等）和材料（如密封胶、防爆接头、焊锡丝等）。

二、安装步骤

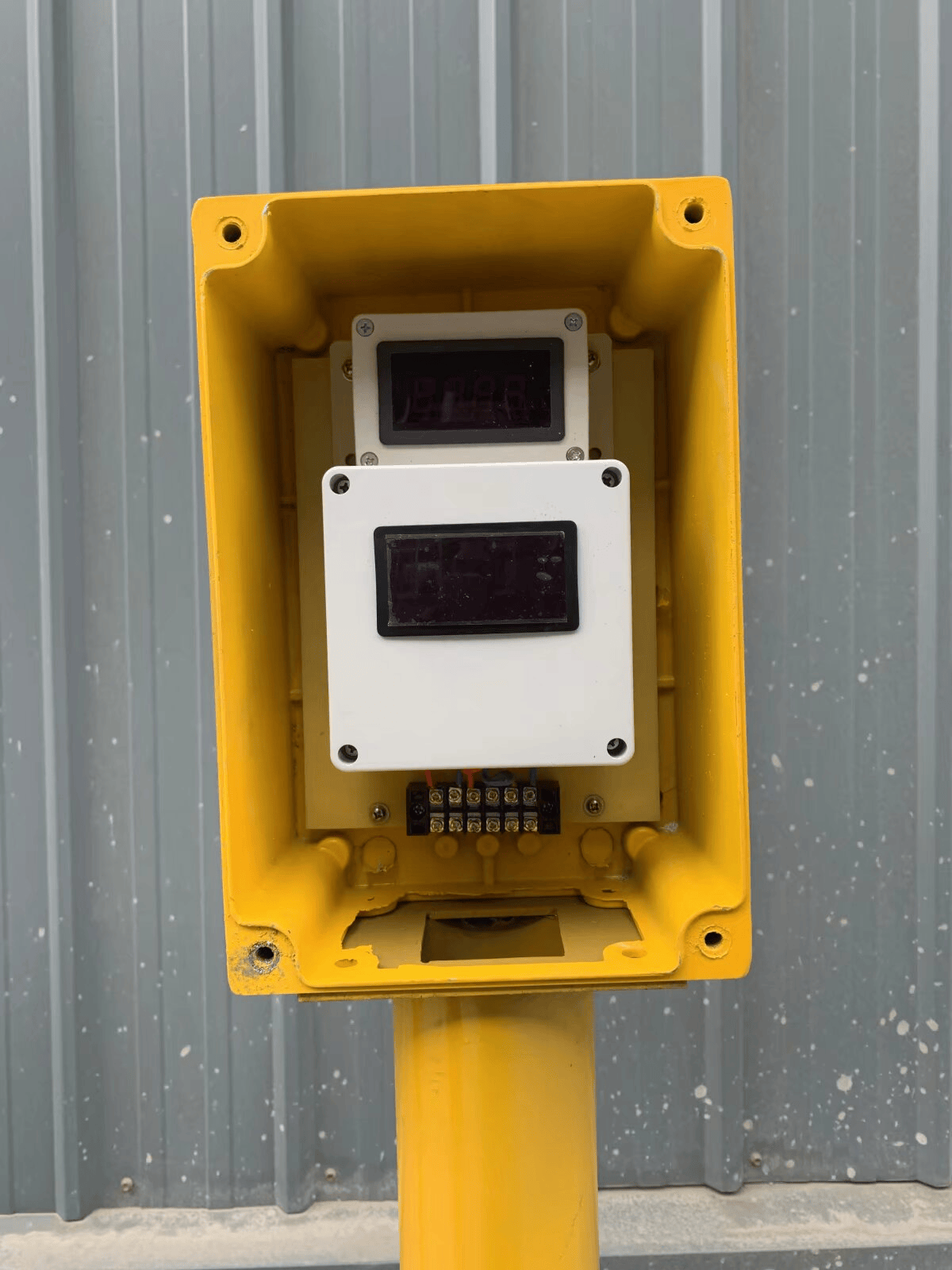

选择安装位置：

电位传送器应安装在靠近被监测对象的位置，避免信号传输过长导致衰减。

安装环境应干燥、通风，避免高温、潮湿或腐蚀性气体。在防爆区域，需选择防爆型电位传送器，并按照防爆标准安装。

固定设备：

使用安装支架将电位传送器固定在墙面或设备上，确保安装牢固。安装高度应便于操作和维护。

连接参比电极和被测对象：

参比电极是电位测量的基准点，需选择与被测对象电位范围匹配的参比电极，如硫酸铜电极、饱和甘汞电极等，并定期维护以保证精度。

将参比电极与电位传送器的输入端连接，确保连接牢固、接触良好。将被测对象的电位信号线也连接到电位传送器的输入端。

连接电源和输出信号线：

根据设备要求连接电源线（如AC220V或DC24V），并注意防雷与过压保护，可安装浪涌保护器（SPD）防止雷击或过电压损坏设备。

将电位传送器的输出信号线（如4-20mA、RS485等）连接到监控系统或数据采集设备。

接地处理：

电位传送器的外壳应可靠接地，以防止静电干扰和雷击损坏。对于有接地焊片的电位器，需将其接地以提高抗干扰性。

三、安装注意事项

焊接安装要求：

选择合适大小的焊锡丝和焊台，掌握良好的焊接技巧。焊接时间要适宜，不得加热过长，避免引线周围的壳体软化变形。

焊接前要对焊点做好镀锡处理，去除焊点上的漆皮与污垢。焊接时勿使用焊锡流穿线路板，且端子应避免重压，否则易造成接触不良。

插件式安装要求：

选择合适大小和类型的插座或插槽，确保电位传送器的引脚与插座或插槽的引脚相匹配。

插入电位传送器时要轻柔并确保引脚完全插入。

环境适应性：

安装环境应符合设备要求，避免高温、潮湿或腐蚀性气体对设备造成损害。在防爆区域操作时，需严格遵守防爆安全规定。

信号干扰防护：

避免电位传送器的信号线与强电线路并行敷设，必要时使用屏蔽电缆或信号隔离器以减少电磁干扰。
