MOS管防反接：Nmos还是Pmos？
创始人
2025-05-31 13:34:53
0次
在电路设计中，二极管和 MOS 管都能用于防反接。不过，二极管存在压降和功耗问题，仅适用于小电流、低功耗场景。所以，在大多数情况下，我们会采用 MOS 管防反接电路。
这时，问题来了：选用 NMOS 管还是 PMOS 管呢？
通常，我们优先考虑 NMOS 管。这是因为，NMOS 的导通电阻通常比 PMOS 更小。

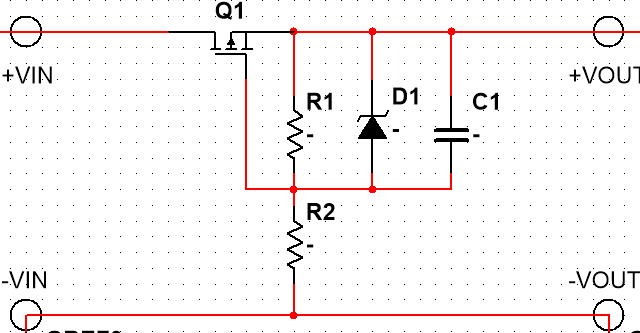

NMOS管防反接电路
NMOS 管接在电源负极，给栅极施加高电平时MOS管导通。电阻 R1 为 MOS 管提供电压偏置，利用 MOS 管的开关特性来控制电路的导通与断开，进而防止电源反接对负载造成损坏。
当电源正接时，R1 为 MOS 管提供 VGS 电压，使其饱和导通；电源反接时，MOS 管无法导通，起到了防反接的作用。这样就有效解决了传统二极管电源防反接方案中压降和功耗过大的问题。
另外，电路中的 D1 是稳压管，它能防止栅源电压过高，避免 MOS 管被击穿。
PMOS管防反接电路
PMOS 管防反接电路同样可以实现防反接功能。PMOS管接在电源正极，给栅极施加低电平时MOS管导通。但由于 NMOS 管不仅导通电阻比 PMOS 管小，而且价格相对更便宜，在实际应用中，NMOS 管往往是更优的选择。
