一、行业背景

铅酸蓄电池作为数据中心、通信基站、电力系统、轨道交通等众多领域不可或缺的后备电源，其可靠性直接关系到核心业务的连续运行。然而，传统依靠人工定期巡检、测量电压的方式存在诸多痛点：反应滞后、效率低下、难以发现内部隐患（如单体劣化、内部微短路、容量衰减），最终可能导致灾难性的断电事故。安科瑞铅酸蓄电池在线监测系统，正是应对这一挑战的智能化解决方案。

安科瑞系统利用先进的传感器技术与智能算法，实现了对蓄电池组及单体的全天候、全方位“体检”：

1. 核心参数精准洞察： 系统实时、高精度监测每一节电池的电压、电池组总电压及充放电电流，把握运行基础状态。
2. 健康晴雨表——内阻监测： 内阻是反映电池内部连接、极板硫化、活性物质脱落等老化现象的关键指标。安科瑞系统能精确测量单体电池内阻及其变化趋势，在电池性能显著下降前发出预警。
3. 温度全面监控： 持续监测电池表面温度甚至极柱温度（部分型号支持），及时发现因过充、过放、内部故障或环境异常导致的过热风险，预防热失控。
4. 容量评估与预测： 结合实时数据和历史分析，系统能够评估电池的当前实际容量（SoH），并对剩余使用寿命进行预测，为精准的维护和更换计划提供科学依据。

安科瑞方案的核心价值在于“防患于未然”：

• 风险先知先觉： 实时告警机制（如电压异常、内阻陡增、温度越限、容量不足）能在故障发生前通知运维人员，变被动抢修为主动预防。
• 运维效率跃升： 彻底告别低效的人工巡检，大幅减少现场维护时间和人力成本，将精力聚焦于处理真正需要关注的问题。
• 决策科学有据： 系统积累的详尽历史数据与报表，为评估电池性能、优化充放电策略、制定精准的更换预算提供坚实的数据支撑。
• 资产寿命延长： 通过对电池状态的精细化管理，避免过充、过放等伤害性工况，最大化利用电池潜能，延长其有效服役时间。
• 运行安全加固： 对温度等关键参数的严密监控，显著降低了电池起火、爆炸等严重安全事故发生的可能性。

二、安科瑞产品介绍

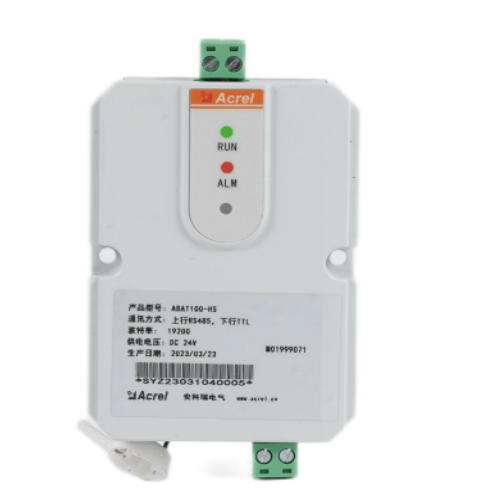

1.ABAT100-HS数据采集器

功能：用于管理采集前端分布式单电池监测模块的数据，并进行数据处理、解析、告警生成、保存和上传；一个采集器可以管理 1组, 120节蓄电池；数据自动分析处理，可估算电池剩余容量；支持MODBUS协议可接入第三方监测系统。

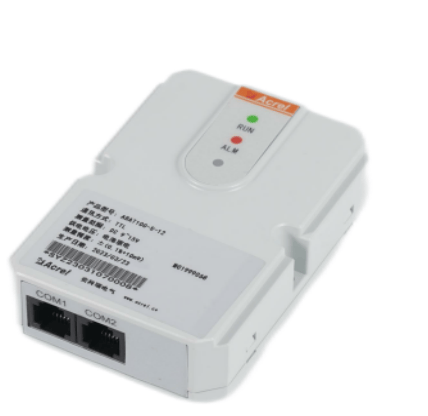

2.ABAT100-S单体电池监测模块

功能：每天24小时在线监测，随时发现性能劣化的电池；分为2V、6V、12V三种检测范围，满足绝大多数蓄电池要求；每个模块监测一节电池，监测电压、内阻与负极温度；采用可拆卸连接线，施工时不影响电池运行

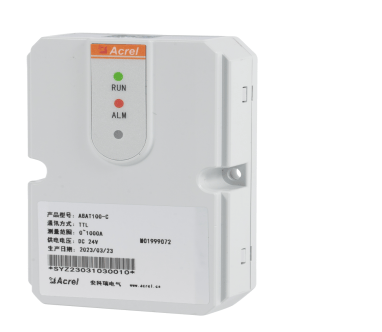

3.ABAT100-C单组电池监测模块

功能：每天24小时在线监测充放电电流与环境温度；带光电隔离，支持MODBUS协议，极易接入第三方监测系统；性能高可靠稳定

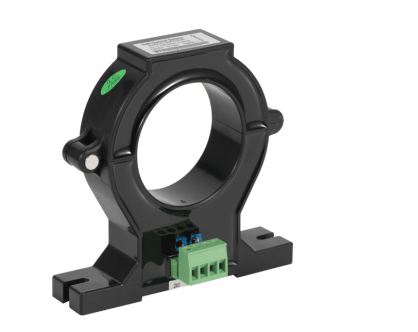

4.C模块配套霍尔传感器

功能：AHKC-EKC系列开口式霍尔传感器由ABAT100-C模块供电，在隔离条件下测量直流、交流脉冲以及各种不规则波形的电流。

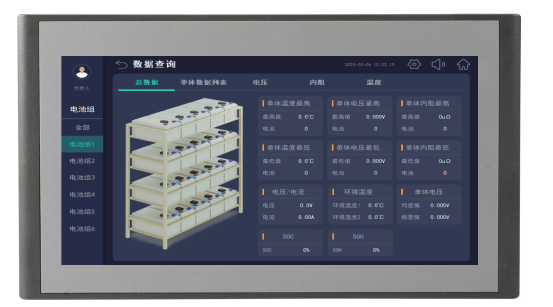

5.ATP触摸显示屏

功能：实时数据、告警信息、事件查询和统计；曲线图、柱形图等多元化图形展示；RS485串口 / RJ45网口 / USB接口；24VDC供电；

7/10寸工业级触控屏可选

通过加装这些硬件，能够实时监测铅酸蓄电池的各项指标（电压、温度、充放电电流、内阻、剩余容量SOC、健康度SOH），及时发现并更换劣化电池，保障电池剩余容量满足续航时间要求，确保供电的可靠性。

系统组网图

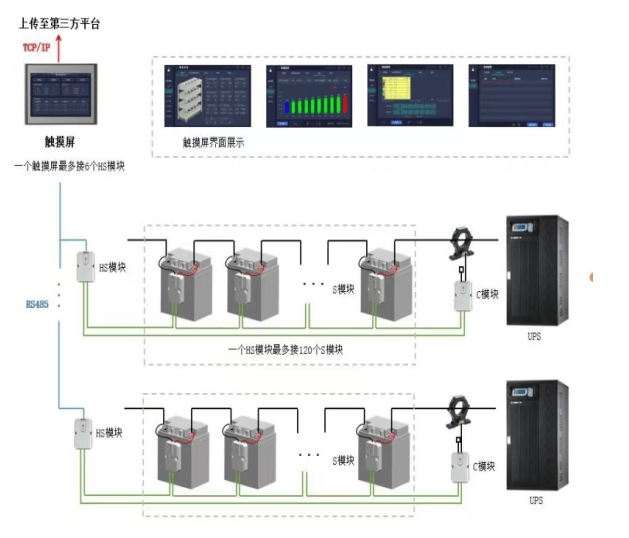

触摸屏串口采集组网方案：

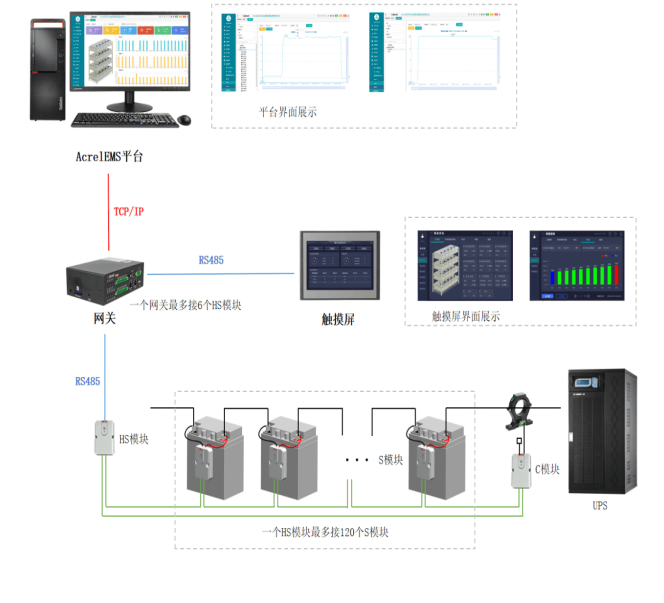

Acrel-EMS,EIOT组网方案：

安科瑞公司ABAT100系列蓄电池在线监测系统，可提供电池的电压、内阻与内部温度等电池运行信息， 包括SOC、SOH，并可提前对失效的电池进行预警及电池均衡，保障电池组备电时间并延长电池组使用寿命。该系统具有监测功能，安装、维护与接入非常方便，系统主要由ABAT100-S单电池监测模块、ABAT100-C组电池监测模块、ABAT100-HS采集器模块以及触摸屏等组成，可通过触摸屏查询告警与实时数据、设置参数等，这些蓄电池监测的硬件设备支持接入本地触摸屏系统、EIOT、EMS平台，实现同比环比的数据分析对比；支持环形组网通讯，可以有效避免单点故障导致的通讯中断，可配合平台实现网络化集中管理，保障供电可靠稳定
