IIC接口、多种中断、时钟精度调整寄存器、12字节SRAM、高抗干扰性、管脚兼容1208/1307/1339。本文鸿合智远将探讨外置晶振的实时时钟IC-SD2068/SD20691的相关内容，大家一起来看看吧。

一、SD2068特点概述

SD2068/2069

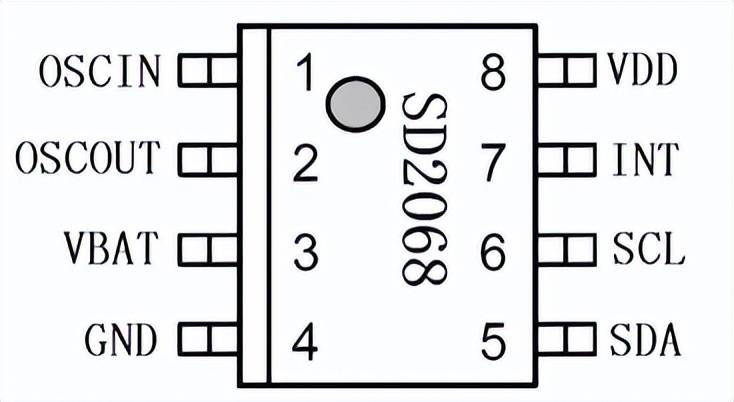

管脚图

1、概述

SD2068是一种具有标准IIC接口的实时时钟芯片，CPU可使用该接口通过5位地址寻址来读写片内32字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、通用SRAM寄存器)。

SD2068内置单路定时/报警中断输出,报警中断时间最长可设至100年。

SD2068内置时钟精度数字调整功能，可以在很宽的范围内校正时钟的偏差(-189ppm～+189ppm，分辨力为3.05ppm)，并通过外置的温度传感器可设定适应温度变化的调整值，实现在宽温范围内高精度的计时功能。

SD2068具有一个后备电池输入脚VBAT，当芯片检测到主电源VDD掉到后备电池电压以下，芯片会自动转为由接在VBAT的后备电池供电。

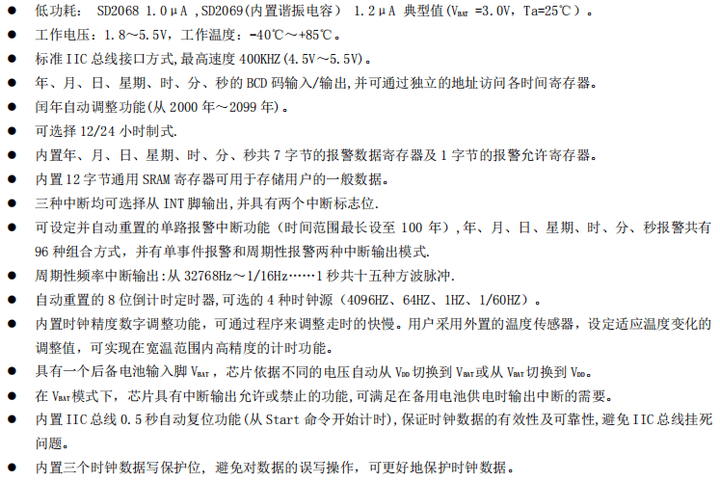

2、特性

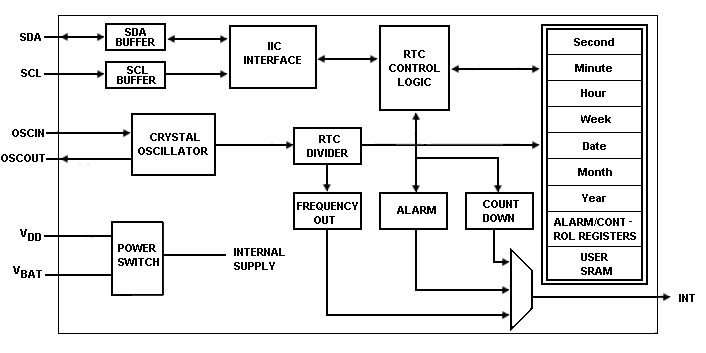

3、原理框图

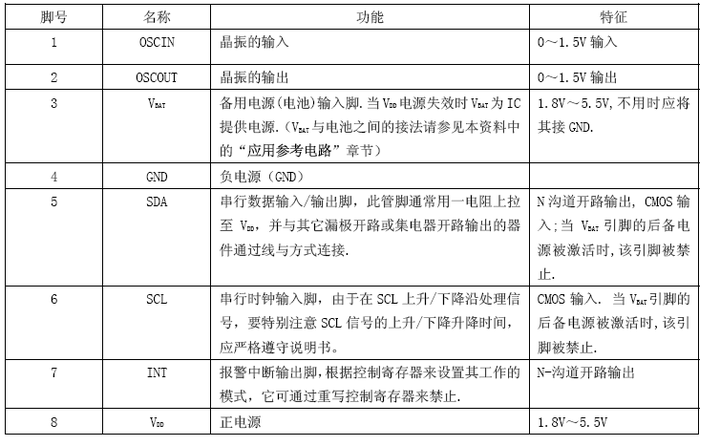

4、管脚定义

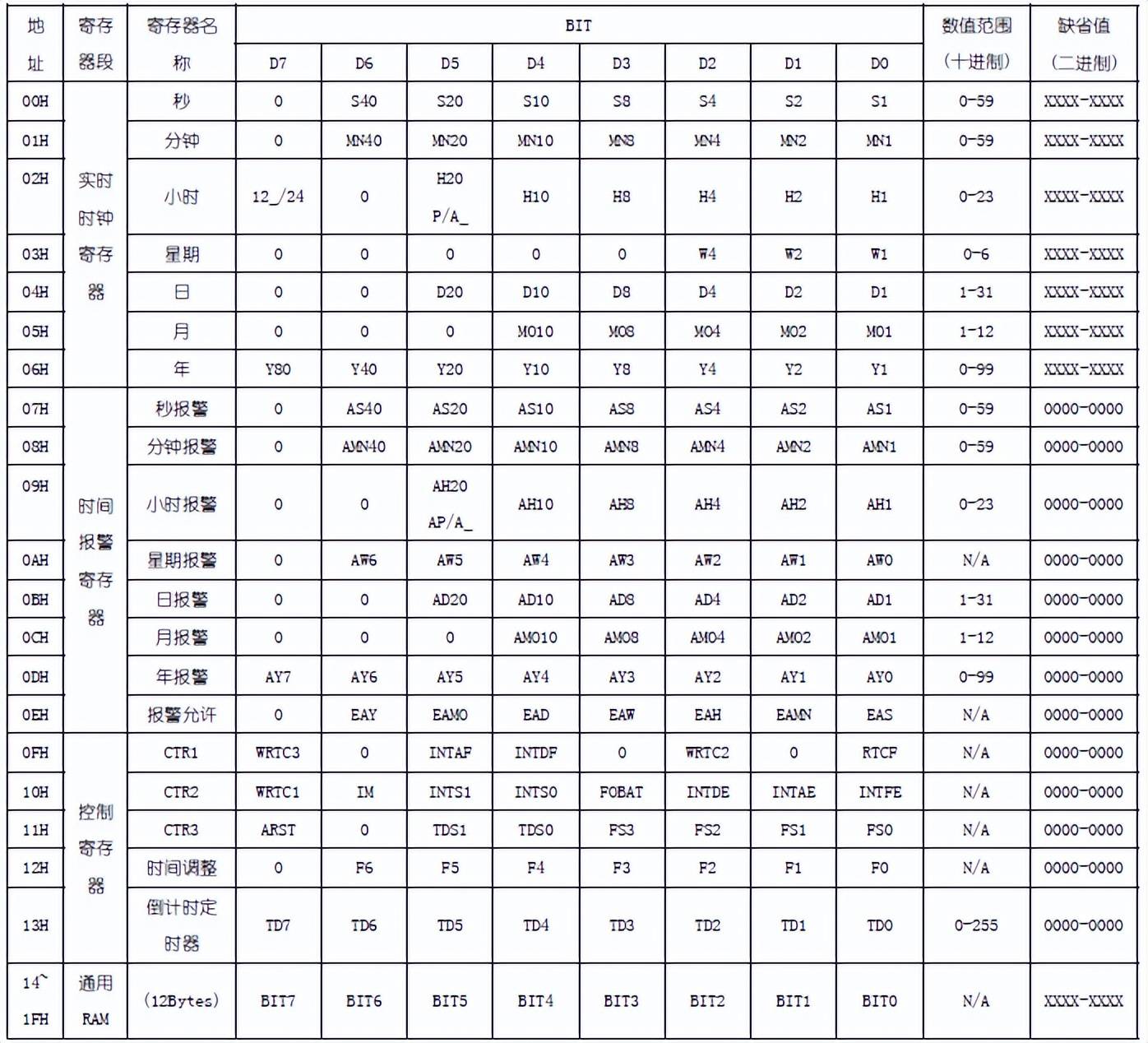

5、寄存器列表

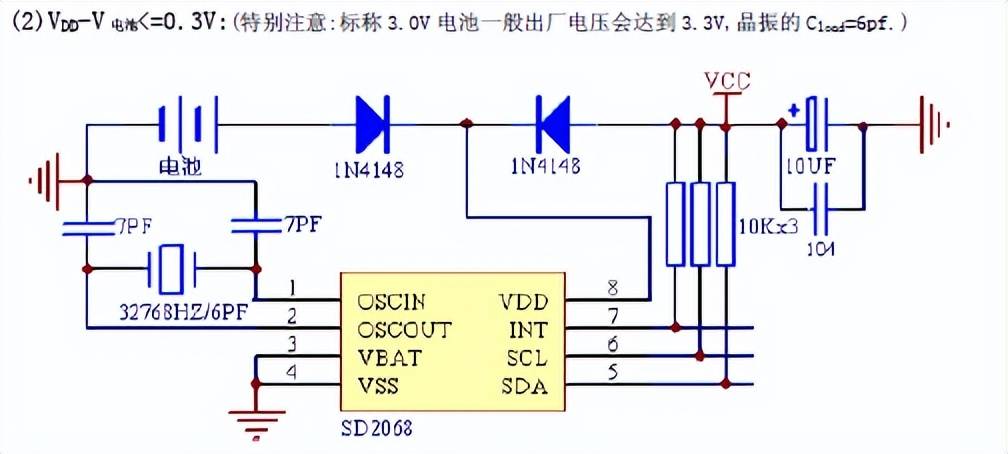

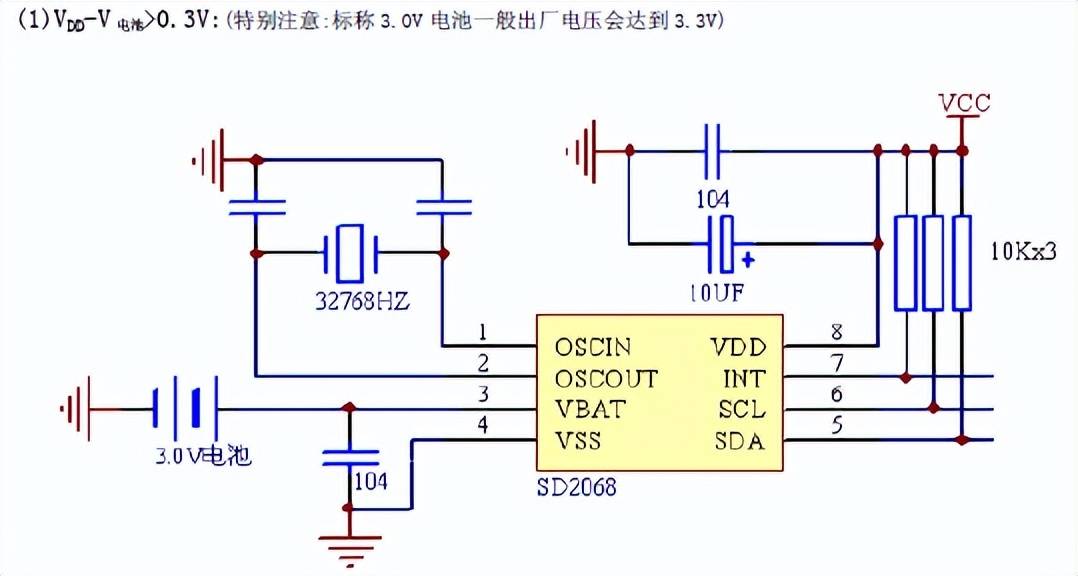

6、应用电路

二、SD2068的优势所在

1、管脚兼容，硬件改动少

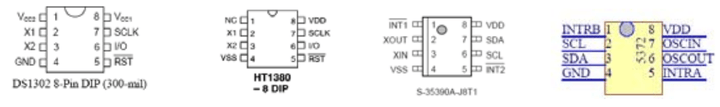

（1）管脚兼容的

（2）管脚不兼容的

2、软件部分兼容

标准IIC接口，8563、1307、35390、1208、M41T81的子程序可套用，特别是与理光的5372兼容度最高，读时间数据程序可以不作改动。

3、功能强大

功能如下：

（1）独有的强大定时中断功能，可设定并自动重置的单路报警中断功能（时间范围最长设至100年），年、月、日、星期、时、分、秒报警共有96种组合方式，并有单事件报警和周期性报警两种中断输出模式。；

（2）独有的在数字调整之下仍有秒输出的功能；

（3）倒计时中断（3530、35390、1307、1208、5372、1302、1380、M41T81均没有）；

（4）频率中断（1302、1380均没有）；

（5）电池输入脚（8563、5372、3530、35390、1380均没有）；

（6）12字节用户通用RAM(8563、5372、3530、35390、1380、M41T81均没有)；

（7）内置时钟精度数字调整功能（8563、3530、1208、1302、1307、1380、M41T81均没有）。

4、高可靠性设计

力求在恶劣环境下时钟数据不丢失、不紊乱、不停振，向用户提供高可靠的IC！

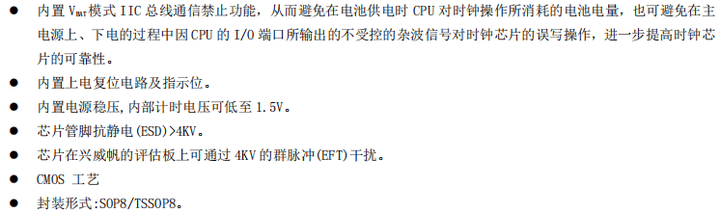

（1）独有的内置VBAT模式IIC总线通信禁止功能，从而避免在电池供电时CPU对时钟操作所消耗的电池电量，也可避免在主电源上、下电的过程中因CPU的I/O端口所输出的不受控的杂波信号对时钟芯片的误写操作；

（2）独有的内置三个时钟数据写保护位，避免对数据的误写操作，可更好地保护时钟数据；

（3）独有的内置IIC总线0.5秒自动复位功能(从Start命令开始计时)，保证时钟数据的有效性及可靠性，避免IIC总线挂死问题；

（4）芯片管脚抗静电(ESD)>4KV；

（5）芯片的锁定效应(Lacthup)电流>190mA；

（6）芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰；

（7）芯片通过严格的高温(+85℃)、低温(－40℃)测试。

5、自主知识产权，IC大厂生产，质量有保证、价格更具优势、供货更及时。

三、SD2068走时精度数字化调整方案

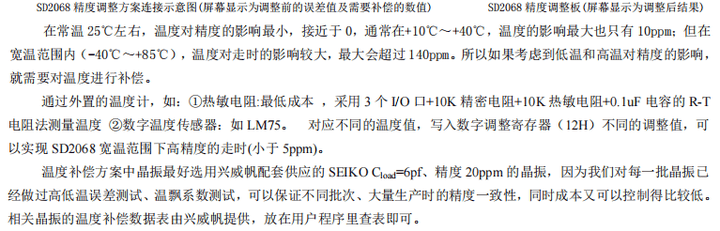

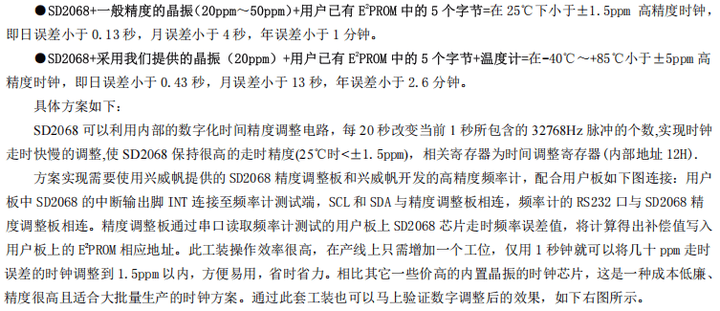

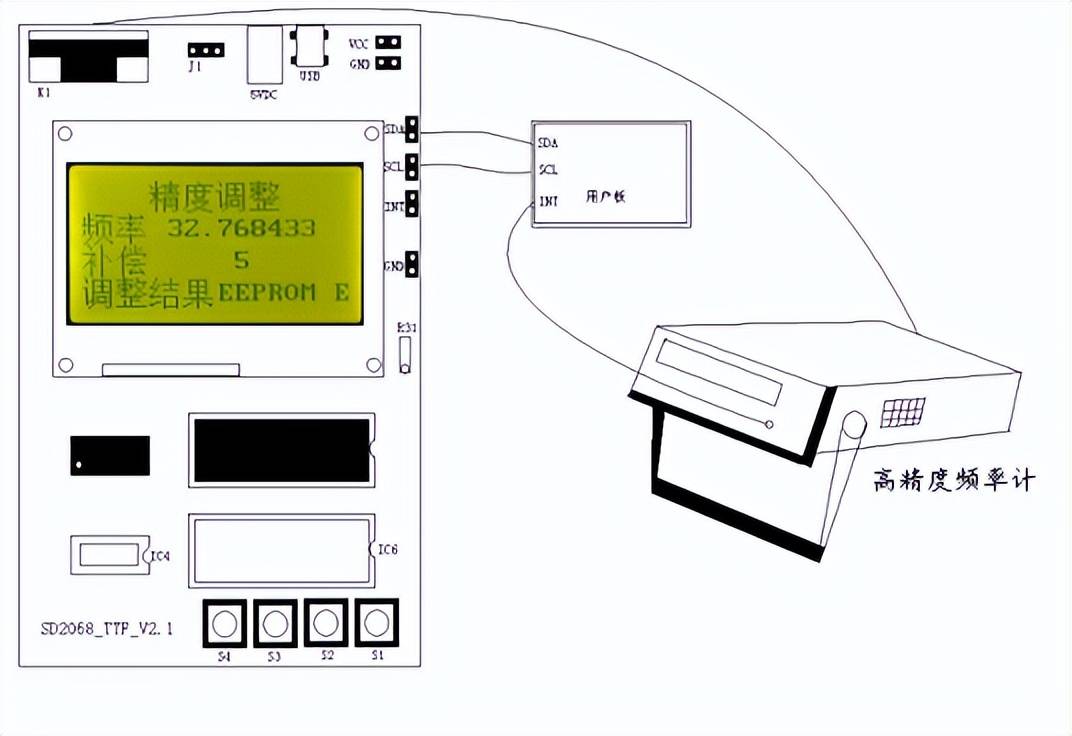

利用SD2068内置的走时精度数字调整寄存器，我们可以实现：
