打造一个集集成电路设计、研发、测试和人才培养于一体的综合性平台，为科研、教学和产业应用提供有力支持。实验室需满足从芯片设计、仿真到流片后测试的全流程需求，同时注重安全性、高效性和未来扩展性，确保能够适应不断发展的集成电路技术。

核心设计理念：

1. 分区清晰：严格区分不同洁净度等级、不同功能、不同安全要求的区域。

2. 人/物分流：人员流线和物料（特别是晶圆/芯片）流线尽可能分离，减少交叉污染。

3. 洁净度控制：根据工艺需求设定不同区域的洁净度等级，并确保维持。

4. 安全至上：电气安全、化学安全、气体安全、激光安全、生物安全（若涉及）等全面防护。

5. 灵活性：为未来设备添加或工艺变更预留空间和接口。

6. 效率与舒适：优化工作流程，提供舒适的工作环境。

一、 实验室功能区划分 (建议采用递进式洁净度设计)

1. 非洁净区 (Gowning Area / 更衣准备区 - 普通环境)

功能：进入实验室的缓冲、更衣、个人物品存放、初步准备。

洁净服穿戴区：镜子、挂钩、穿衣指导图示。

2. 洁净支持区 (Class 1000 - Class 10,000 或 ISO 6 - ISO 7)

功能：晶圆/芯片的临时存储、测量准备、部分非关键设备操作、设备维护通道、办公支持。

关键设施：

晶圆/芯片中转存储：洁净干燥柜、防静电晶圆盒存储架。

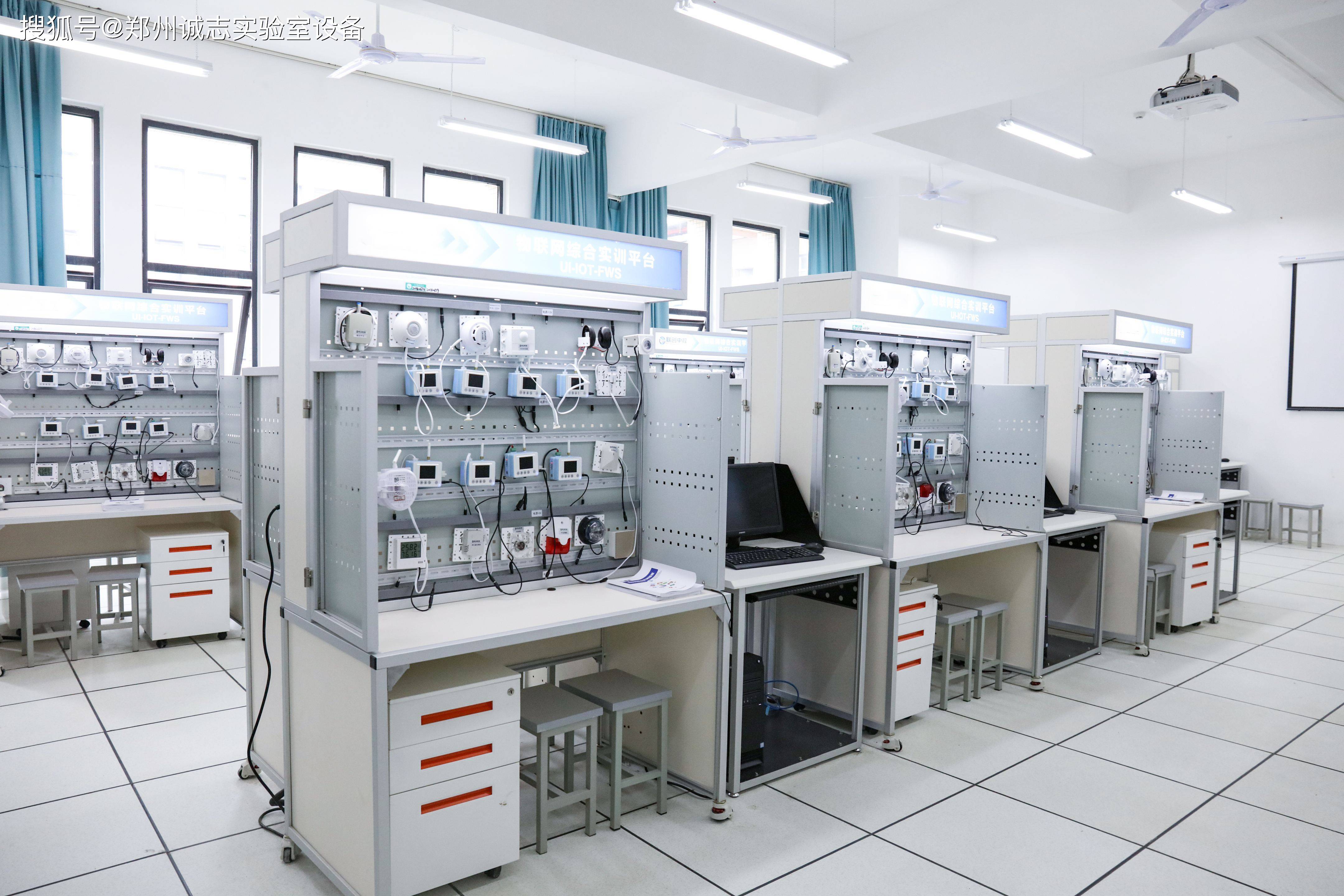

测量准备区：防静电工作台、显微镜、探针台、四探针测试仪。

设备操作区 (部分)：放置对洁净度要求稍低或产生颗粒较少的设备，如：

办公支持：防静电工作台、电脑、打印机、文件柜。

3. 核心工艺/高洁净区 (Class 100 - Class 1000 或 ISO 5 - ISO 6)

功能：进行对洁净度要求最高的关键工艺和精密测量。

关键设施：

光刻区：放置匀胶显影机、光刻机。需要稳定的温湿度、减震、严格避光。

薄膜沉积区：放置磁控溅射台、电子束蒸发台。需要良好的排气、冷却水、大功率电力、特殊气体供应。

刻蚀区：放置等离子刻蚀机。需要强力的尾气处理系统、冷却水、大功率电力、特殊气体供应。

高温工艺区：放置扩散炉、快速热退火炉。需要大功率电力、冷却水、高纯气体供应、良好的排气散热。

超净工作台/隔离器：用于对洁净度要求极高的操作（如纳米器件操作）。

高纯气体/化学品分配点：通过管道或点阀箱（VMB）供应到设备。

4. 辅助功能区

化学品存储间：独立通风的防爆间！ 存放酸、碱、溶剂、光刻胶、显影液等。

配备：防泄漏托盘、防火防爆柜、紧急洗眼器/淋浴器、强制通风系统、可燃/有毒气体探测器、安全标识。

特气间/气瓶柜：独立、防火、防爆、良好通风！存放惰性气体、反应气体、腐蚀性气体等钢瓶。

配备：气瓶固定架/链条、泄漏检测报警器、自动喷淋/灭火装置、紧急排风、管道通入洁净室

纯水间：放置超纯水机，供应核心工艺区。需考虑排水、防潮。

设备间/机电房：放置支持洁净室运行的设备

数据中心/服务器间：放置控制设备、存储数据的服务器。需恒温恒湿、独立空调、UPS保护。

办公室/会议室：供研究人员办公、讨论、数据处理。普通环境即可，靠近实验室入口。

二、 关键系统设计

1. HVAC (暖通空调) 系统：

洁净度控制：高效/超高效过滤器（HEPA/ULPA），合理的换气次数。

温湿度控制：精密空调，维持恒定温湿度（如 22±0.5°C, 45±5% RH），对光刻等工艺至关重要。

压力梯度：核心区 > 支持区 > 更衣区 > 外部，保证气流从洁净区流向次洁净区。

新风：保证足够新风量，维持正压和人员舒适。

排风：工艺设备（刻蚀、沉积、炉管）和化学品间/特气间需要强力的、耐腐蚀的独立排风系统，并经过处理达标排放。

2. 电力系统：

高可靠性：双路供电、大容量UPS（为关键设备、控制系统、服务器、部分空调提供至少15-30分钟缓冲）。

大容量：沉积、刻蚀、炉管设备功率巨大，需单独回路。

稳定纯净：重要测量设备需要稳压稳频电源，甚至隔离变压器。

接地：完善的防雷接地、保护接地、独立的信号接地。

防静电：所有工作台面、地板采用防静电材料并良好接地。

3. 特气与化学品输送系统：

材料兼容性：管道、阀门、接头材质必须与输送的气体/化学品兼容。

高纯度：抛光内壁、特殊焊接、严格的吹扫和检漏程序。

安全：明确标识、紧急切断阀、泄漏检测、过流保护、排风。

尾气处理：对工艺废气进行有效处理。

4. 纯水系统 (UPW)：

达到18.2 MΩ·cm 的超纯水标准。

多级处理（反渗透RO、电去离子EDI/连续电去离子CDI、抛光混床、紫外杀菌、超滤UF）。

循环管道设计，防止死水区滋生细菌。

在线电阻率、TOC、颗粒度监测。

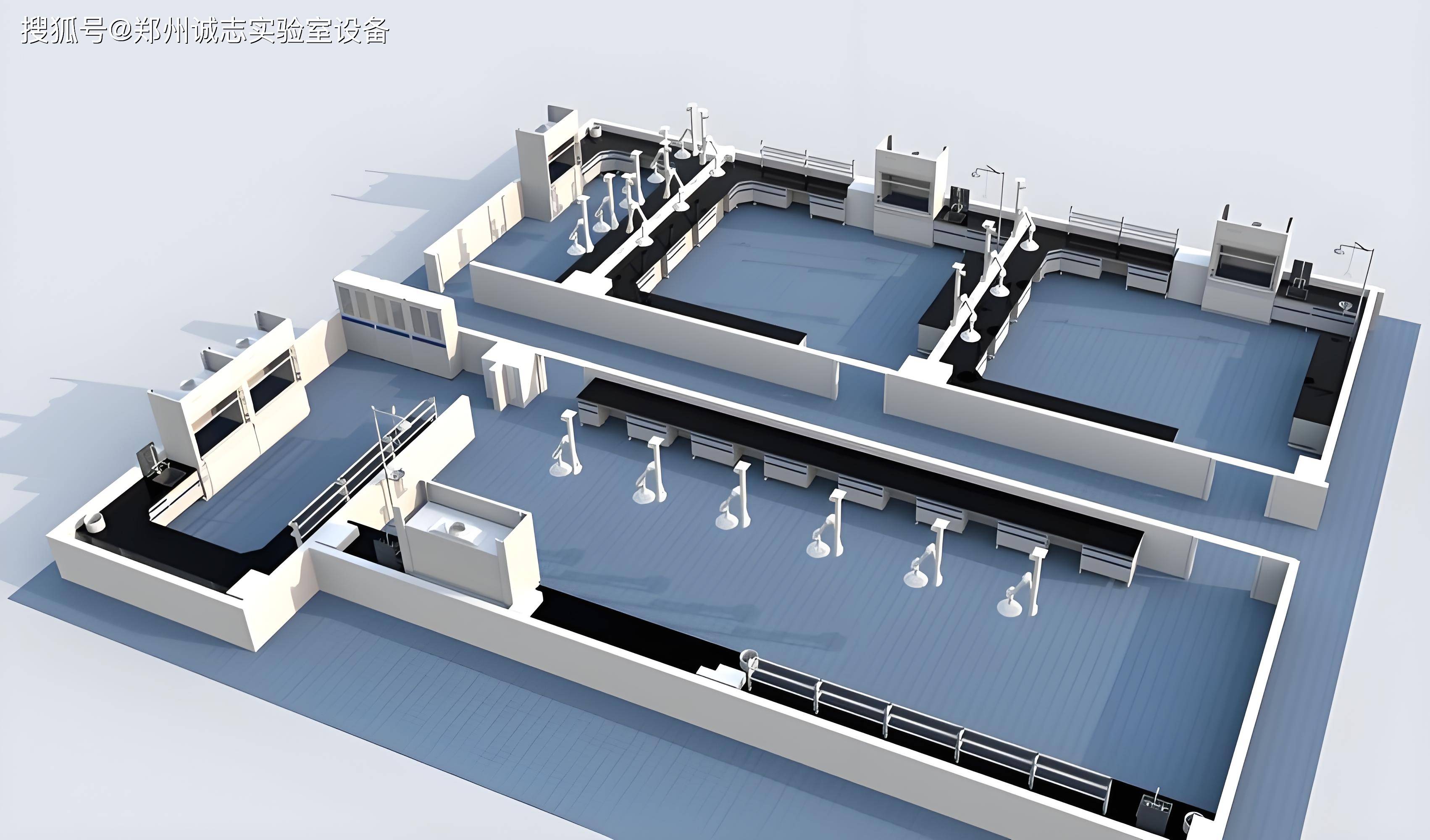

三、 布局与流线设计

人员流线：入口 -> 更衣区 (换鞋、洗手、穿洁净服) -> 风淋室 -> 洁净支持区 -> 核心工艺区。离开时反向。

物料流线 (晶圆/芯片)：设计专用通道。从存储区 -> 工艺区 -> 测量区 -> 存储/输出。尽量减少暴露在非洁净环境的时间。使用防静电、洁净的承载工具。

设备流线：设备间需有足够大的门和通道供大型设备进出、安装和维护。

废物流线：设立清晰的废料收集点和运出路径，避免交叉污染。

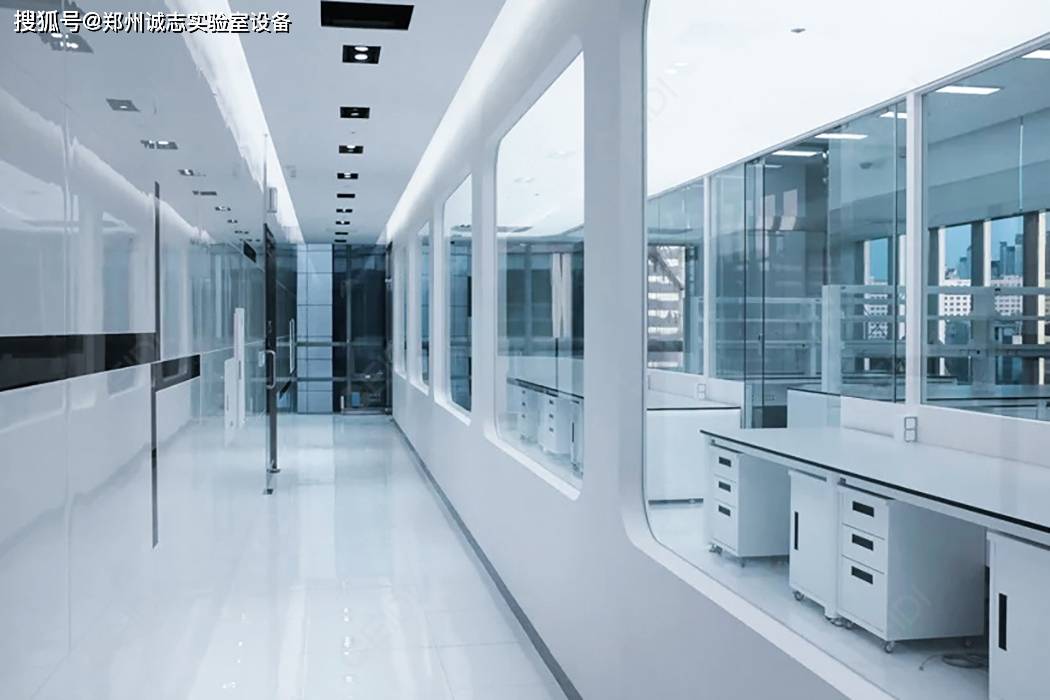

四、 材料与装修

墙面/天花板：彩钢板。接缝处打胶密封。

地面：防静电高架地板或防静电PVC卷材/环氧树脂自流坪。

门窗：洁净室专用密闭门、双层玻璃固定窗或密闭传递窗。

工作台/家具：不锈钢或表面喷涂环氧树脂的钢制结构，防静电、耐腐蚀、易清洁。

设计一个成功的集成电路（IC）实验室是一项复杂的系统工程，需要多学科（微电子、机械、暖通、电气、自控、化工、安全）的紧密协作。核心在于满足工艺需求、保障人员与环境安全、维持稳定的洁净环境、并确保高效可靠的运行。
