横河DLM3024示波器的触摸屏显示器位于仪器操作面板的上方。这种立式机身设计，既可以使显示器与用户视线齐平，又可以节省桌面或测试台的空间。操作面板布局直观，通道和功能的操作状态一目了然，可以迅速进行所需测量。
技术与规格参数
1. 带宽：200 MHz
2. 采样率：最高2.5 GS/s（所有通道同时启用时）
3. 模拟通道数：4通道
4. 逻辑通道数：8位逻辑输入（需选配逻辑探头）
5. 存储深度：
6. 单触发模式：128 Mpts（偶数通道）
7. 重复触发模式：125 Mpts
8. 垂直分辨率：8位（常规模式）/ 12位（高分辨率模式）
显示与操作
1屏幕：8.4英寸电容式触摸屏，支持手势操作（缩放、拖动）
2. 设计：立式结构，节省空间，界面与用户视线平齐
3. 波形显示：支持自动分屏显示多通道波形，保持独立分辨率和动态范围

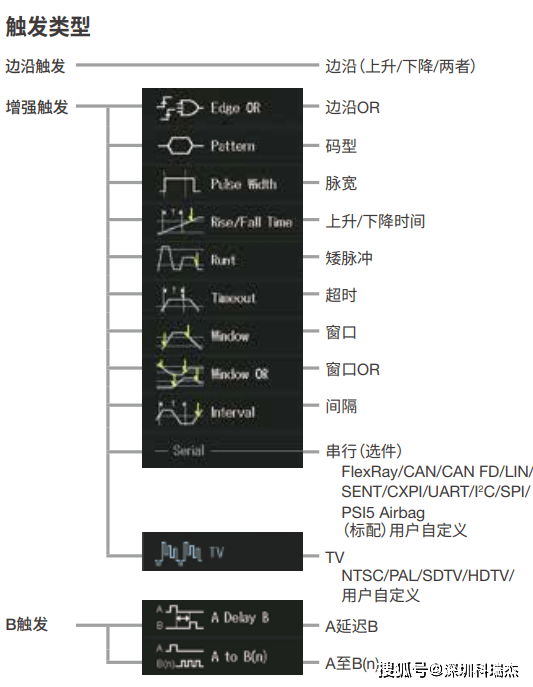

多种触发选择
DLM系列提供多种易于设置、组合了模拟和逻辑输入的触发， 例如边沿触发、增强触发和B触发
滤波器功能
带有效降噪功能的实时滤波器支持多种频率 –– 8kHz ~ 200MHz –– 每个通道有14个低通滤波器，截止频率范围为8kHz ~ 200MHz。波形在存储到内存之前先经过滤波处理。实时滤波器能够帮助稳定 触发叠加噪声的信号。
