一、产品概述

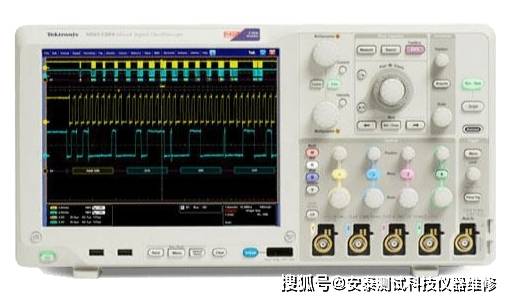

泰克DPO5054B示波器是一款高性能示波器，适用于电子设备维修、通信系统分析、嵌入式系统开发及教育研究等领域。它具备以下核心特性：

特性参数/功能描述带宽500 MHz，支持高频信号捕获模拟通道4个，支持多通道同步测量采样率最高5 GS/s（实时采样），确保信号细节的精准还原存储深度12.5 Mpts，可捕获长时间波形数据波形捕获率最高250,000个波形/秒，快速捕捉偶发异常显示与接口高分辨率彩色液晶屏，支持USB、LAN、GPIB等多种连接方式

二、基础操作指南

1. 开机与连接

探头连接：将探头插入示波器通道接口，另一端接地夹连接被测系统参考地，探针接触被测点。

信号接入：确保信号幅值不超过示波器量程，避免损坏设备。

2. 通道设置

通道选择：根据需求开启或关闭通道（如CH1、CH2等）。

垂直调节：通过垂直控制按钮调整波形幅度，设置输入耦合方式（直流/交流）。

3. 触发设置

触发模式：

自动模式（AUTO）：自动调整触发条件以稳定显示波形。

正常模式（NORM）：需满足触发条件才采集数据。

单次模式（SINGLE）：单次触发后停止，适用于瞬态信号捕获。

触发源：选择触发信号来源（如CH1、外部触发等）。

4. 水平与波形控制

水平调节：通过水平控制按钮调整时间基准，控制波形在屏幕上的左右位置。

波形居中：使用显示控制功能将波形居中，便于观察细节。

5. 测量与分析

自动测量：支持幅度、频率、周期、上升时间等参数的自动测量。

光标测量：手动移动光标测量波形特定点的电压/时间值。

数学运算：支持波形加减、FFT频谱分析等高级功能。

6. 存储与导出

内置存储：可存储多个波形和频谱图像，支持快速检索和回放。

数据导出：通过USB或LAN接口将数据导出至计算机进行进一步分析。

三、高级功能与应用

1. 频谱分析

切换至频谱分析模式，观察信号频率成分，支持频谱仪功能（如谐波失真、相位噪声测试）。

2. 协议解码

支持I2C、SPI、CAN等总线协议解码，适用于嵌入式系统调试。

3. 自动化测试

通过SCPI命令或集成开发环境（如Tektronix OpenChoice Software）实现远程控制和自动化测试。

四、注意事项

安全操作：避免探头短路或接触高压信号，确保接地良好。

探头补偿：定期使用内置方波校准探头，确保测量精度。

环境要求：在干燥、无强电磁干扰的环境中使用，避免极端温度或湿度。

五、技术支持与资源下载

如需更详细的操作指南或遇到技术问题，可访问安泰测试科技官网下载或者联系客服，安泰测试科技提供电子测量仪器的免费技术支持。
