一、产品概述

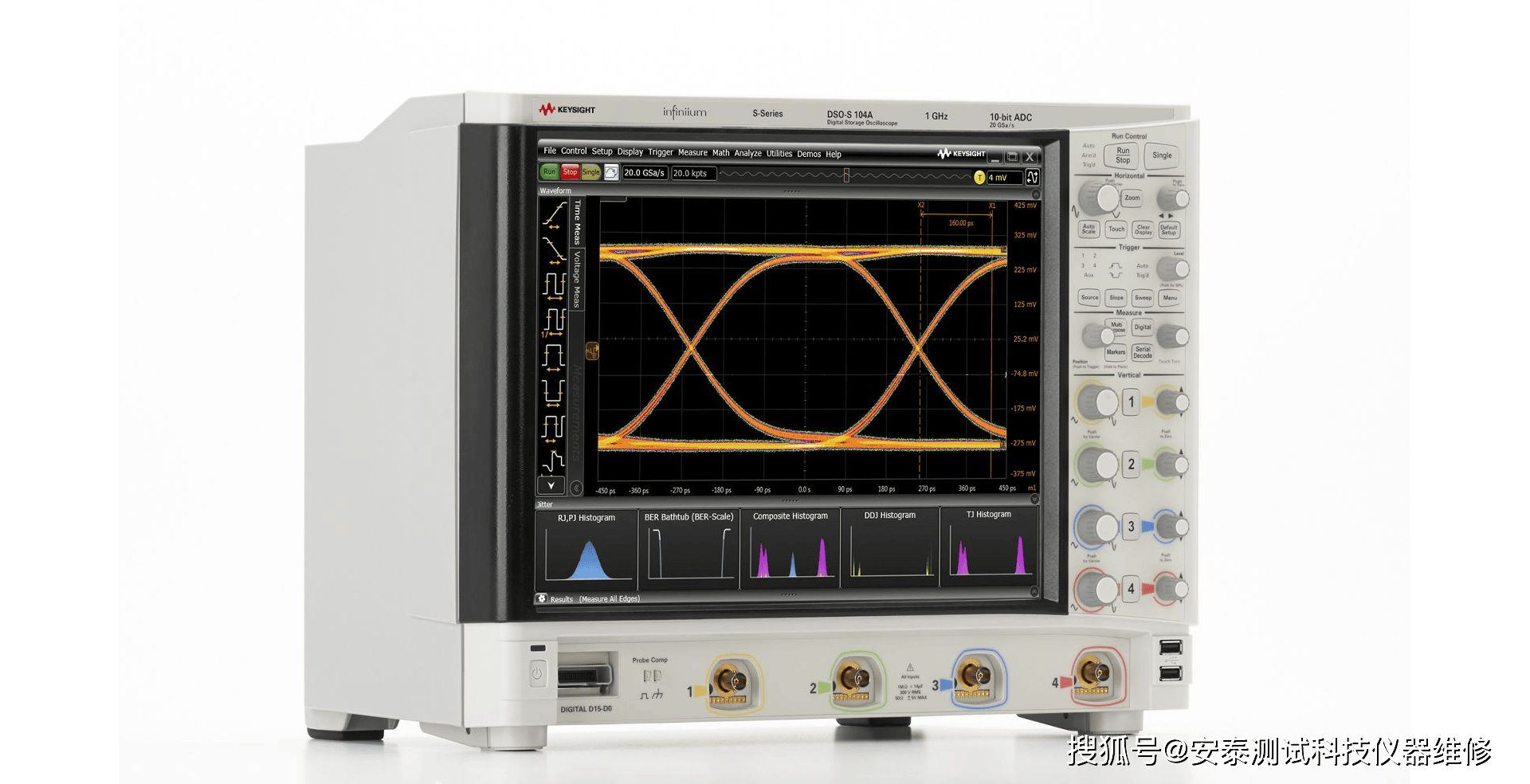

是德科技DSOS104A是一款高带宽、高采样率的数字示波器，专为高速信号调试与验证设计，适用于：

高速数字设计：PCIe、USB、DDR等总线信号分析

通信研发：5G/6G、光通信等领域的信号完整性测试

半导体测试：高速ADC/DAC、SerDes器件特性分析

汽车电子：车载以太网、雷达信号调试

二、硬件操作指南

1. 前面板布局

垂直控制区：

通道选择按钮（CH1-CH4）：启用/禁用对应通道。

垂直档位旋钮（Scale）：调整信号幅值（V/div）。

垂直位移旋钮（Position）：调整波形垂直位置。

水平控制区：

水平档位旋钮（Scale）：调整时间基准（s/div）。

水平延迟旋钮（Delay）：调整触发点水平位置。

触发控制区：

触发类型按钮（Edge/Pulse/Pattern）：选择触发模式。

触发电平旋钮（Level）：设置触发电压阈值。

菜单导航键：

方向键与确认键（Enter）：浏览菜单及设置参数。

2. 开机与初始化

长按电源键（Power）启动，系统自检后进入默认界面。

首次使用建议执行自校准（Auto Calibrate）：

按下 Utility → System → Auto Calibrate，确保测量精度。

3. 探头连接与补偿

使用无源探头时，需进行探头补偿：

连接探头至通道，按下 Probe Comp 键，调整探头补偿电容至波形平直。

高速信号建议使用是德科技原厂低噪声探头（如N2894A）。

三、软件界面与基础操作

1. 触摸屏操作

手势控制：双指缩放调整波形垂直/水平刻度。

快捷菜单：长按屏幕弹出常用功能（如测量、光标、FFT）。

2. 垂直系统设置

按下 Vertical 键，设置通道耦合（AC/DC/GND）、带宽限制（20 MHz/200 MHz）。

启用 Invert 可反转信号极性。

3. 水平系统设置

按下 Horizontal 键，调整主时基（Main）与延迟时基（Delay）。

启用 Roll Mode 可实现低速信号连续滚动显示。

4. 触发系统设置

边沿触发：默认模式，按 Trigger → Edge 设置触发电平与斜率。

脉宽触发：捕获异常脉冲（如过窄/过宽信号）。

码型触发：针对串行总线（如I2C、SPI）设置特定码型。

5. 自动测量

按下 Measure 键，选择自动测量参数（如Vpp、频率、上升时间）。

支持最多4个并行测量，结果实时显示在屏幕右侧。

四、高级功能应用

1. 协议解码与分析

按下 Analyze → Decode，选择协议类型（如PCIe Gen4、USB 3.2）。

设置时钟频率与数据位宽，解码结果以列表或颜色标注波形呈现。

2. 眼图测试

按下 Analyze → Eye Diagram，设置符号率与判决电平。

支持眼高、眼宽、抖动等参数测量。

3. 波形录制与回放

按下 Save/Recall → Record，最长可录制100万帧波形。

回放时支持逐帧分析与导出。

4. 远程控制与自动化

通过LAN/USB接口连接PC，使用是德科技PathWave软件实现远程控制。

支持SCPI命令编程，可集成至自动化测试系统。

五、维护与故障排除

1. 日常维护

定期清洁通风口与屏幕，避免灰尘堆积。

建议每12个月进行一次官方校准（通过是德科技授权服务中心）。

2. 常见问题处理

无信号显示：检查探头连接、通道启用状态及触发模式。

波形失真：确认探头补偿正确，降低带宽限制。

系统卡顿：重启设备或恢复出厂设置（Utility → System → Factory Reset）。
