DPO3034示波器通道失效故障排查与修复实例
创始人
2025-05-16 19:07:38
0

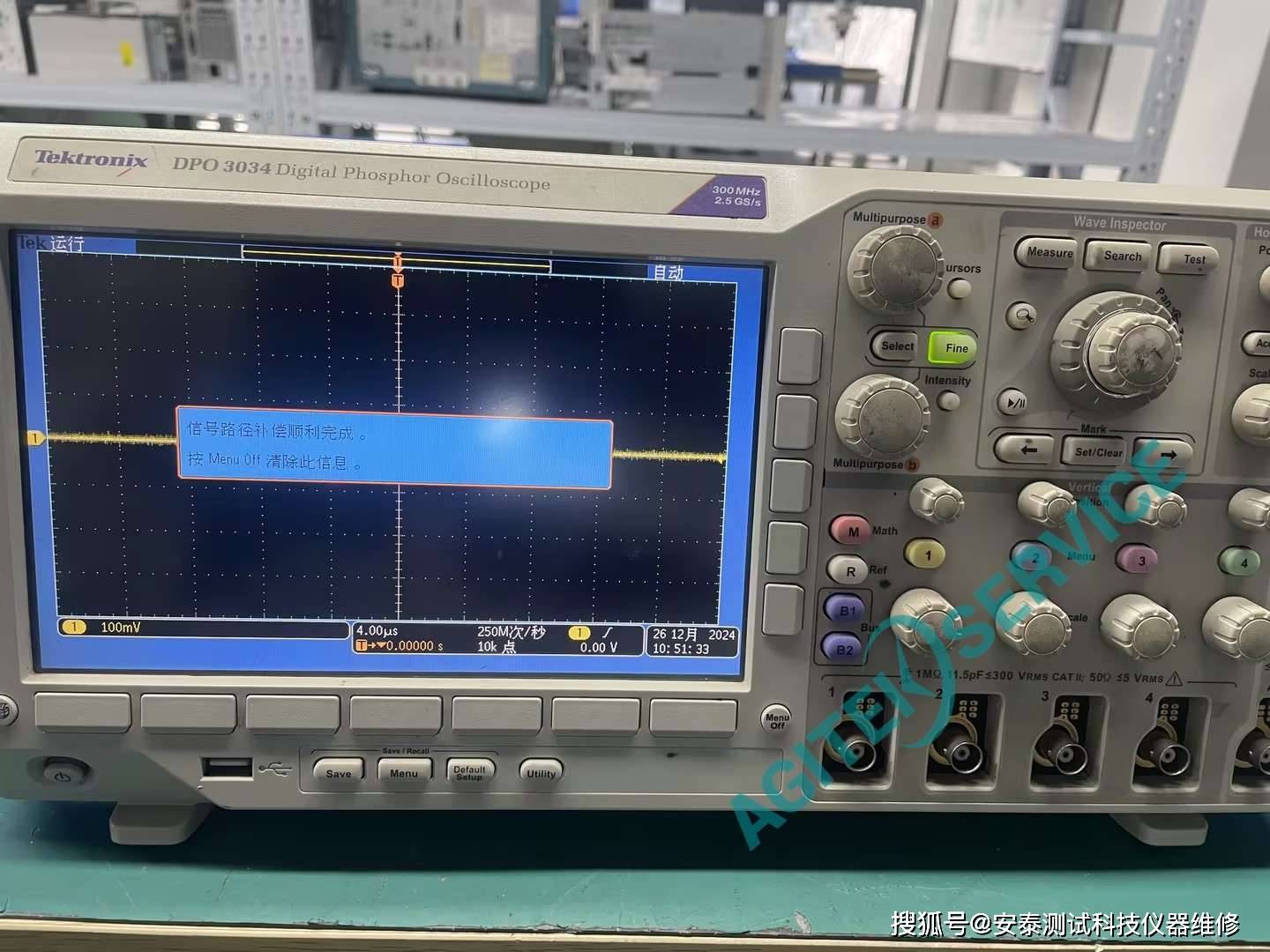

近期山东有客户送修一台泰克DPO3034示波器,报修故障为测不到信号,通道坏,随即工程师进行检测。首先观察外观有无明显损坏,缺件,破损等异常情况。目测这台示波器除了缺少一个旋钮之外别的正常,随即进行上电检测。

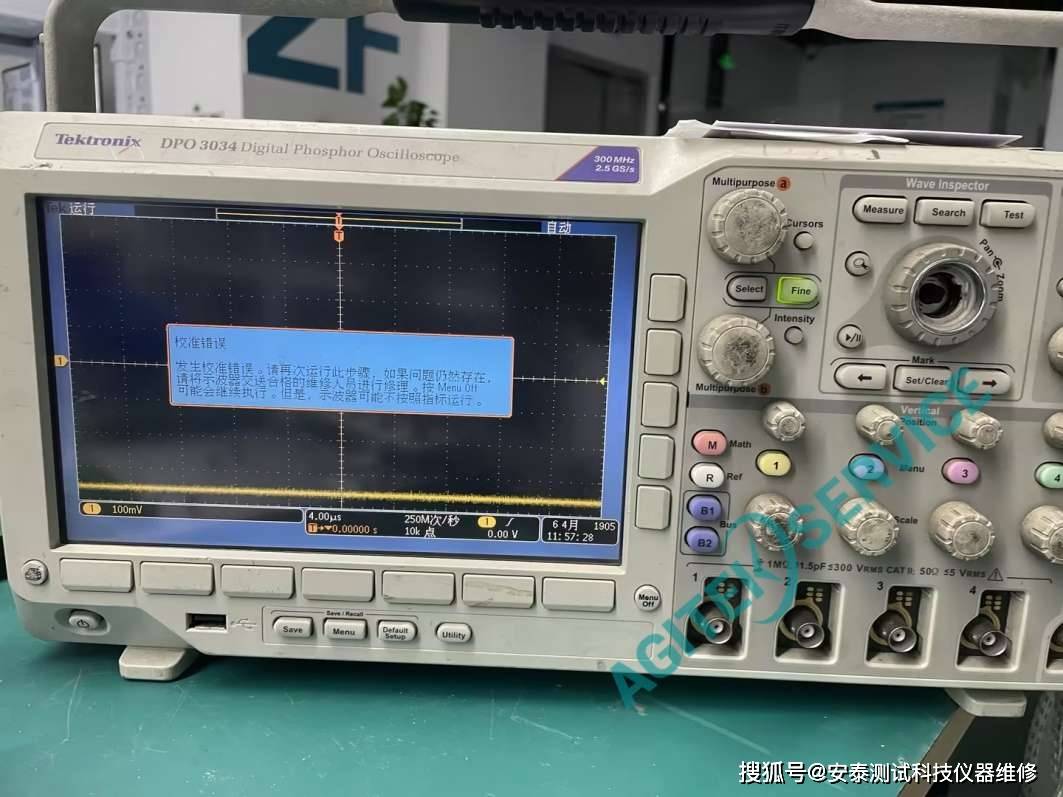

经过检测1、2、3通道测不到信号,阻抗测试为开路。运行自校准结果为:校准错误。根据目前情况来看大概率是示波器通道板烧毁。

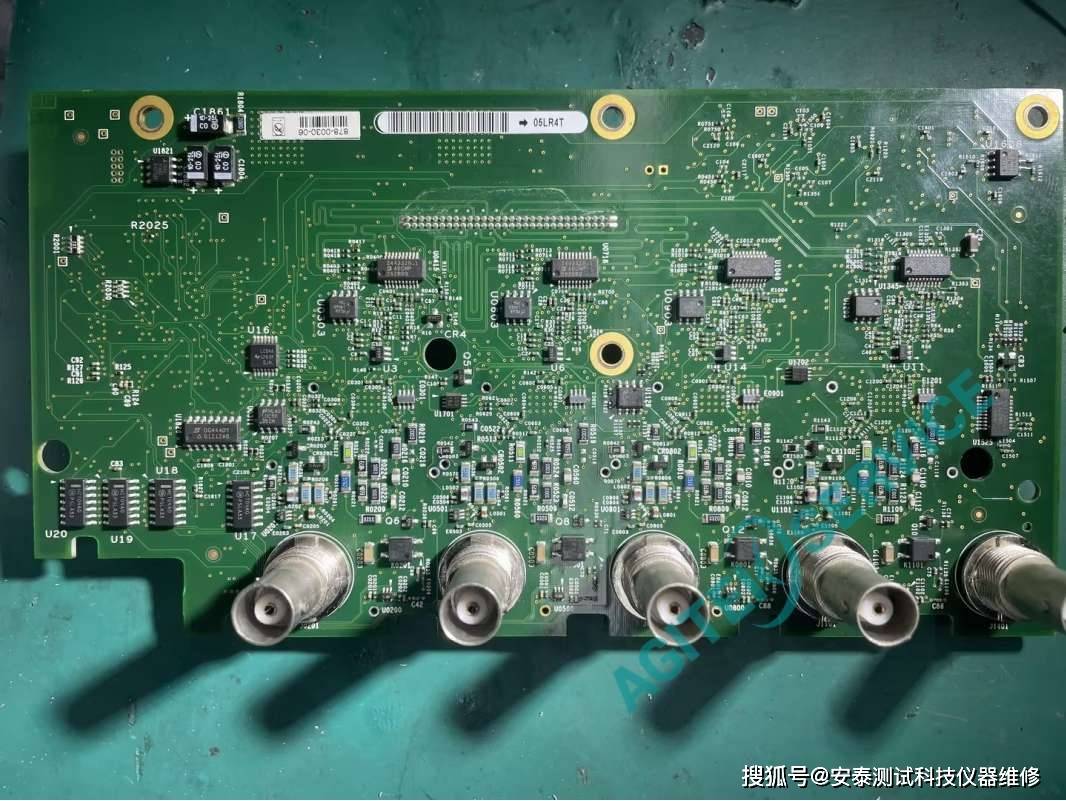

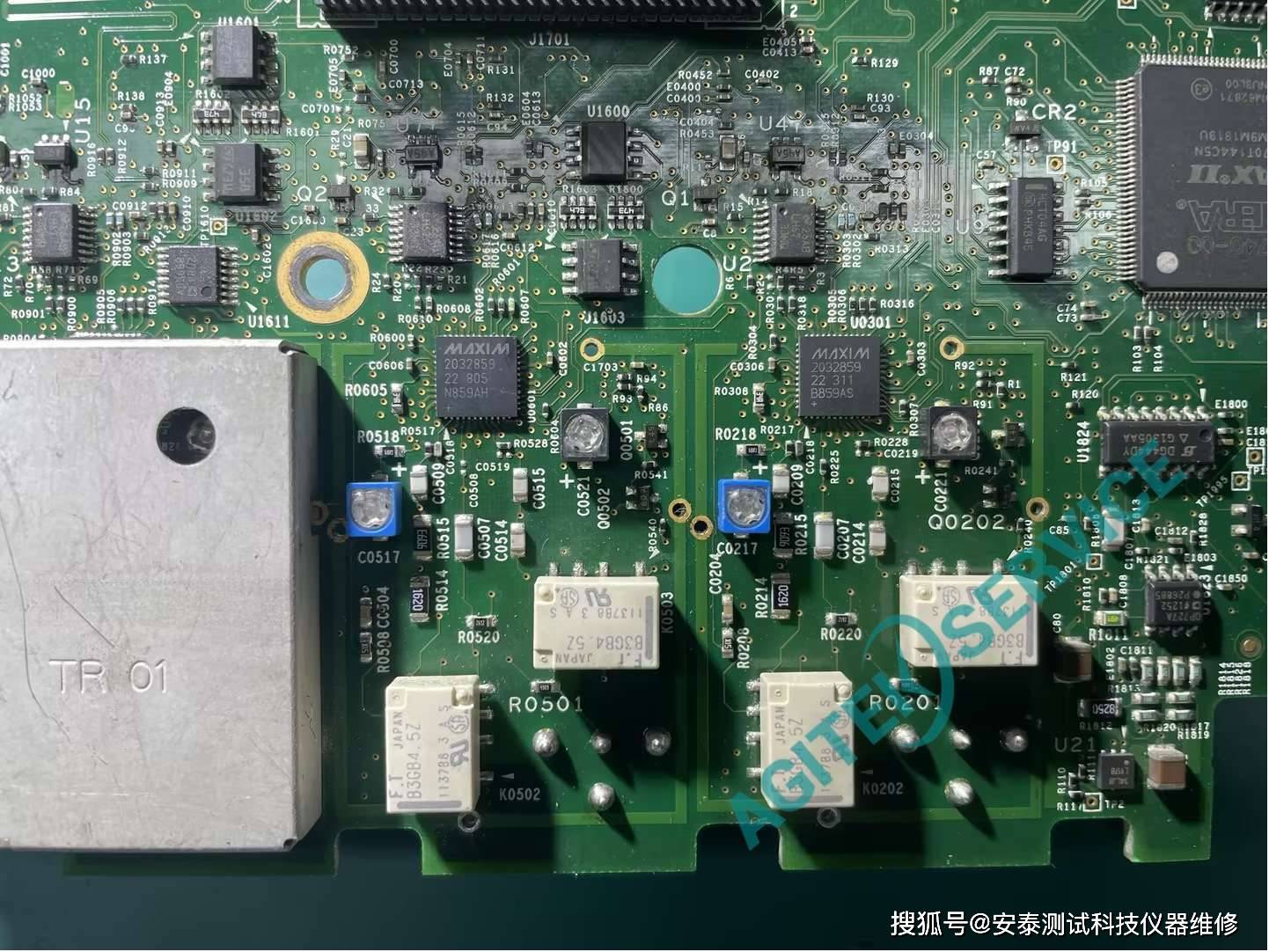

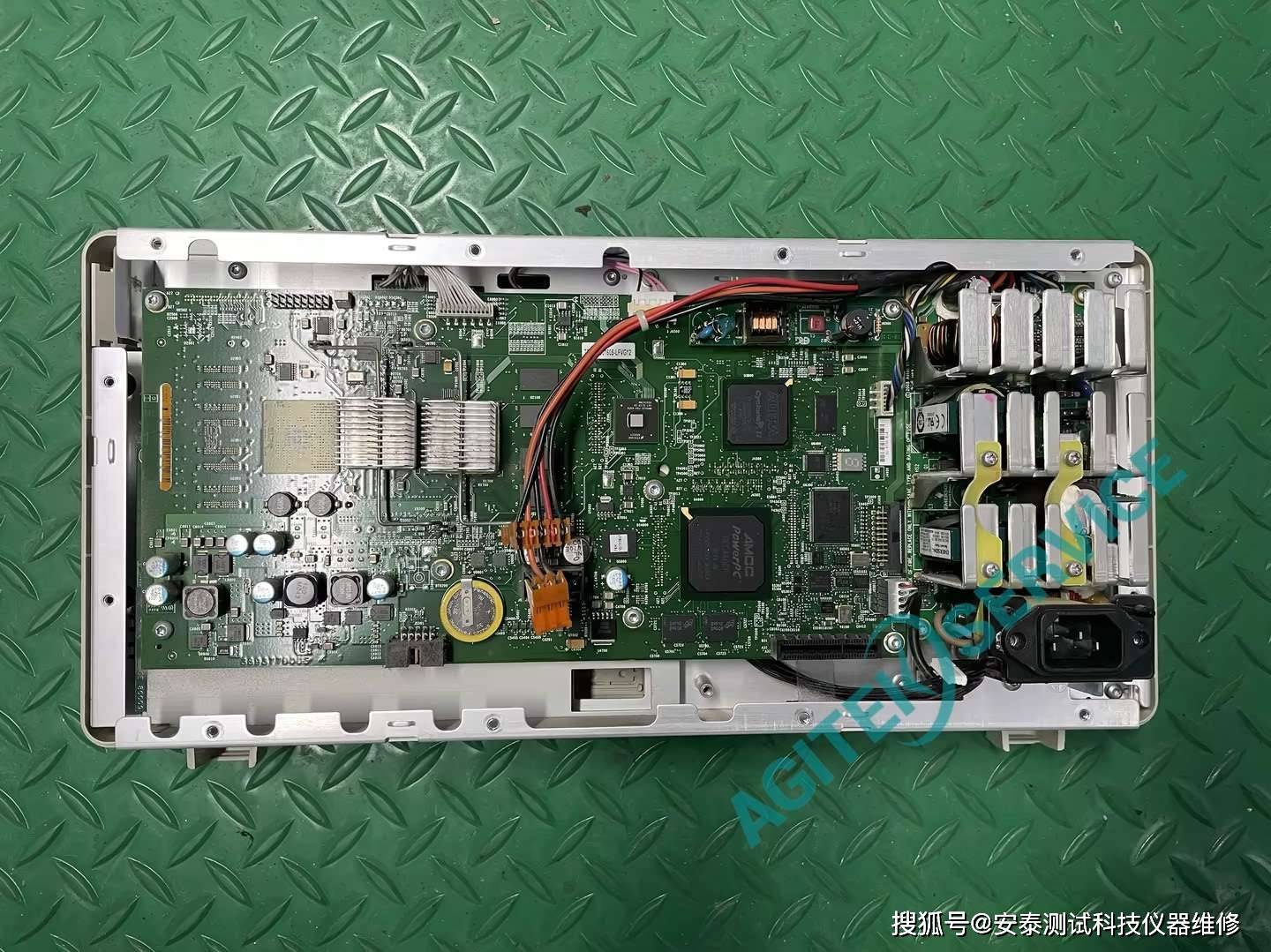

随后工程师进行拆机检测。重点对通道板进行检测,随后发现通道芯片等多个芯片和元件等损坏。更换损坏的故障器件后进行装机检测,运行,自检,自校准。

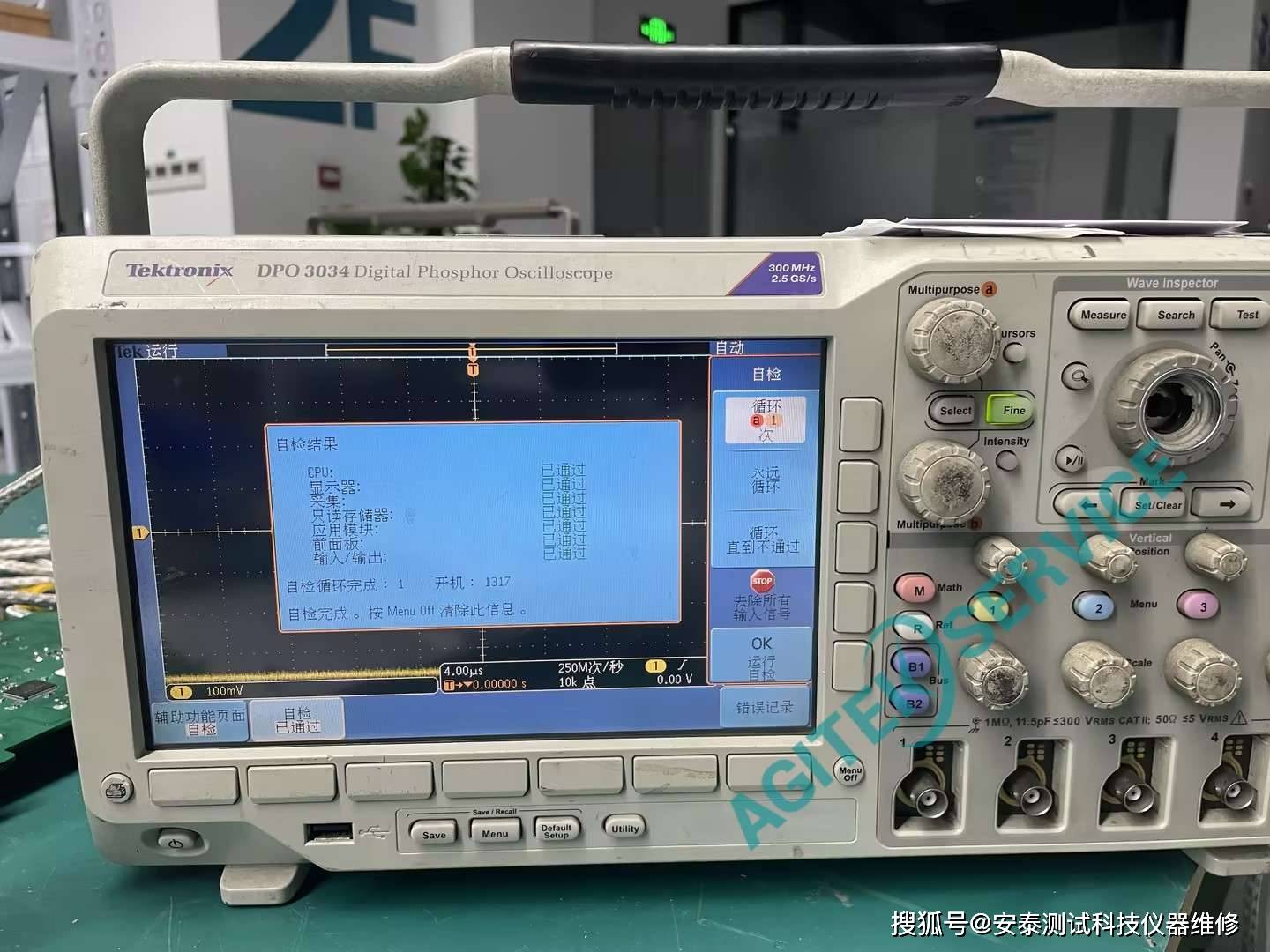

经过维修后这台示波器自检、自校准已经通过,后面对这个示波器进行详细检测指标、通讯、按键、旋钮等进行全方位测试。

泰克DPO3034示波器安泰维修中心可维修故障:

1.显示故障

无显示:示波器接通电源后显示屏无任何显示。

花屏:显示屏上出现花屏现象。

白屏:开机后显示屏全白,无任何波形显示。

2.操作故障

按钮或旋钮失灵:按按钮或拧旋钮时不起作用、调节不连贯或显示数字往回跳。

前面板各旋钮及按钮均不起作用:前面板上的所有旋钮和按钮都无法正常工作。

3.信号输入与采集故障

通道无法加入信号:示波器启动后自检正常,但1通道或2通道无法加入信号。

采集板故障:示波器在采集信号时出现故障,如波形失真、采集不到信号等。

4. 自检与校准故障

自检不正常:示波器启动后自检不正常,显示CH1或CH2采集板故障或主板故障等。

5.其他故障

静电损坏:由于静电放电导致仪器误动作或损坏内部元器件。

超量程操作:由于测试信号过量程导致示波器板级损坏。

泰克DPO3034示波器日常保养与维护

为了确保泰克DPO3034示波器的正常运行和延长使用寿命,建议进行以下日常保养与维护:

1.定期对仪器进行清洁保养,避免灰尘和污垢对仪器造成损害。

2.使用正确的电源输入电压,并确保供电稳定。

3.使用原机配带的电源线,避免使用不兼容或质量不合格的电源线。

4.保证良好的接地,确保被测体、示波器、大地处在同一电位上。

5.按规定操作仪器,避免大信号直接接入示波器,防止损坏内部模块。
