Qorvo的ACT4529是一款宽输入电压、高效降压DC/DC转换器,可在CV(恒定输出电压)模式或CC(恒定输出电流)模式下运行。
ACT4529内置QC2.0解码功能,可根据所连接的便携式设备的要求提供5.1/9.1/12.1V输出。它还支持苹果、三星和BC1.2设备以全电流充电。该产品具有通过三态数字引脚进行USB-PD控制的接口。如果该引脚浮动,则Vout为5.1V,当该引脚的电压小于0.8V时,Vout为9.1V,当此引脚的电压大于2.0V时,Vout为12.1V。
该产品在恒流调节下具有精确的输出电流限制,以满足MFi规范。它在125 kHz的开关频率下提供高达3.0 A的输出电流。ACT4529利用自适应驱动技术实现了良好的EMI性能,同时为小型CLA设计在满载时保持了90%以上的效率。ACT4529还具有打嗝模式的输出短路保护。当输出对地短路时,平均输出电流降至6mA以下。其他功能包括输出过压保护和热关机。

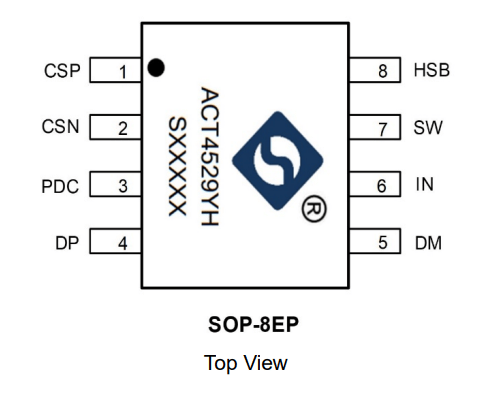

ACT4529采用SOP-8EP封装,只需要很少的外部组件即可运行。
特性
•40V输入电压浪涌
•4.5至36 V工作输入电压
•输出电流高达3.0 A
•恒流调节限制
•支持苹果2.4 A、三星和BC1.2
•输出短路时打嗝模式保护
•满载时效率>90%
•0.5mA低待机输入电流
•电源线电压补偿
•符合EN55022 B级辐射电磁干扰标准
•DP和DM上的8 kV ESD HBM保护
应用
•汽车充电器
•点烟器适配器(CLA)
•可充电便携式设备
•CV/CC调节DC/DC转换器
