前言

绿联推出了一款20000mAh自带线快充移动电源PB550，产品延续品牌旗下超能块系列快充移动电源外观同时，新增时下受欢迎的自带USB-C线设计，支持双向快充，出门做到无需额外带线即插即充，满足消费者的选购需求和提升使用体验。

除了自带USB-C快充线，产品还额外配置1A1C接口，支持67W PD，小米67W澎湃有线秒充以及33W UFCS快充，兼容性很好，满足米系用户数字旗舰机型以及笔电等设备快充需求。20000mAh大容量保证续航，电芯来自一线品牌长虹三杰，国家3C强制认证背书，质量可靠。下面我们就对这款充电宝进行详细拆解，一起来看看产品的具体做工。

绿联超能块67W快充移动电源开箱

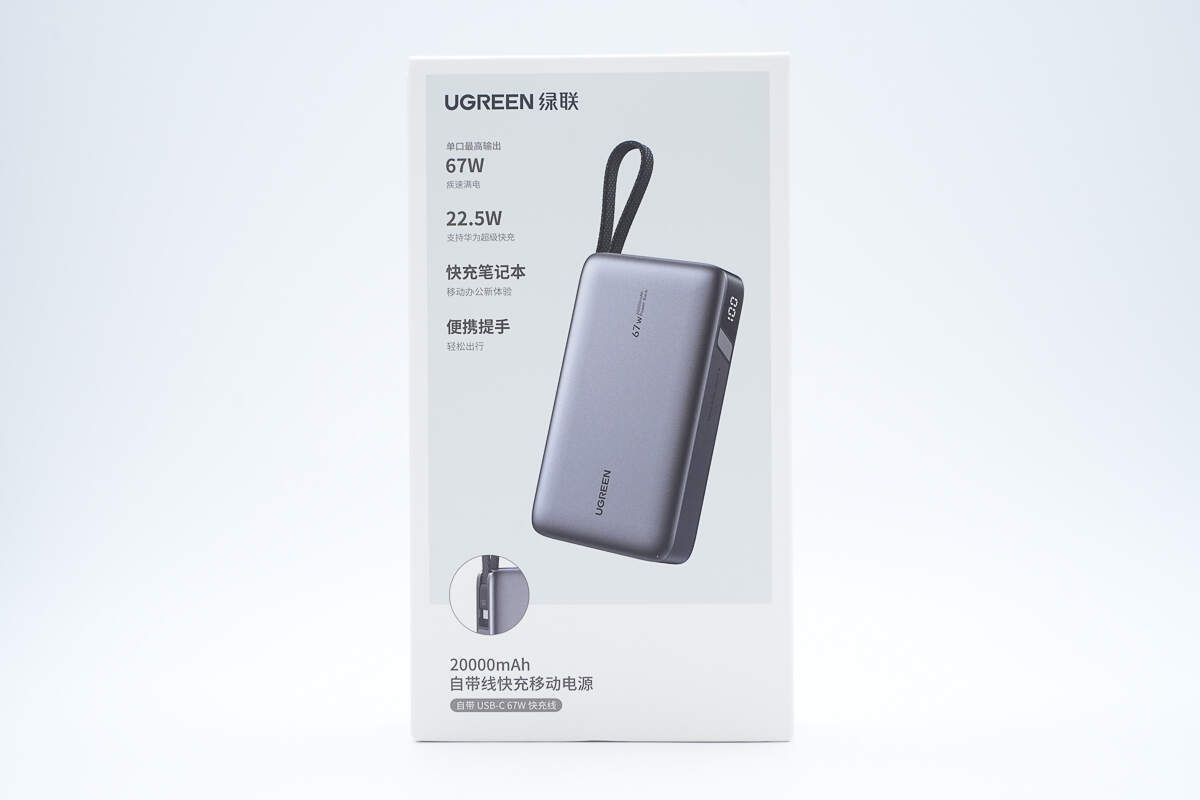

包装盒正面印有UGREEN绿联品牌、移动电源名称、外观以及卖点。

背面印有移动电源参数、注意事项以及制造商信息。

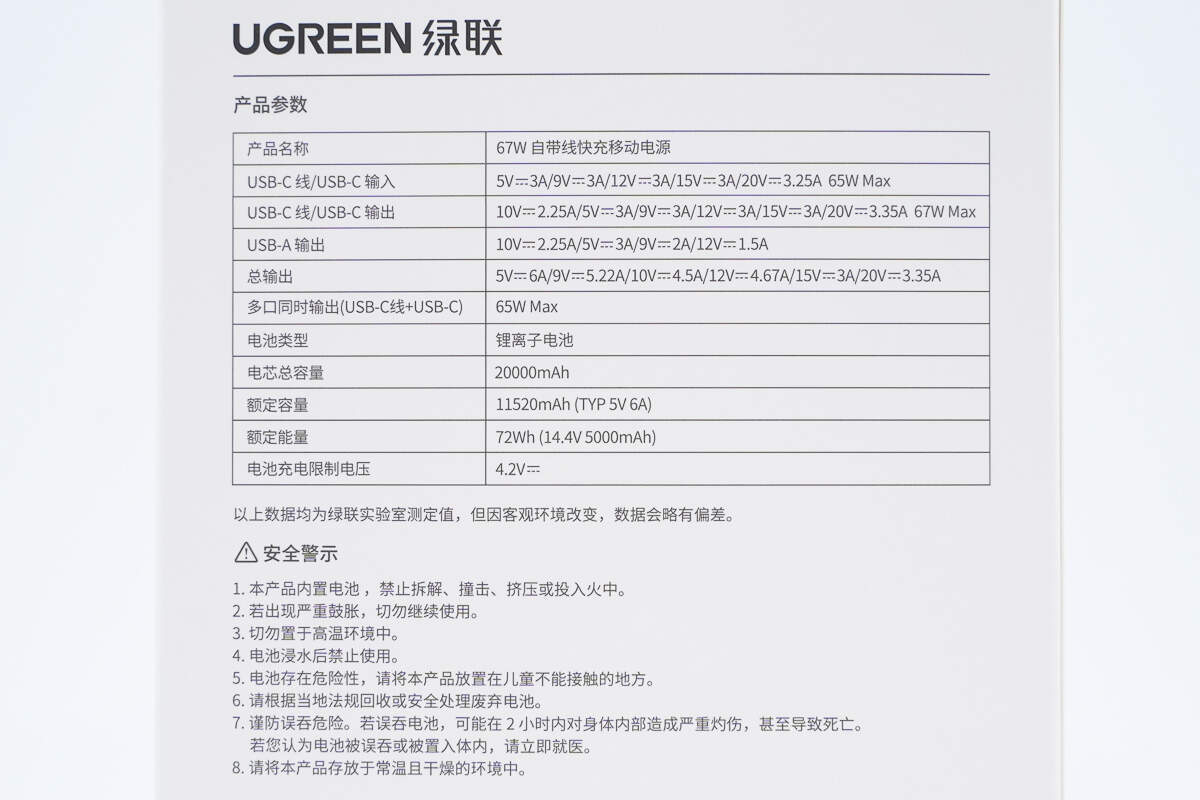

包装盒上参数特写，下面到产品实物展示环节再介绍。

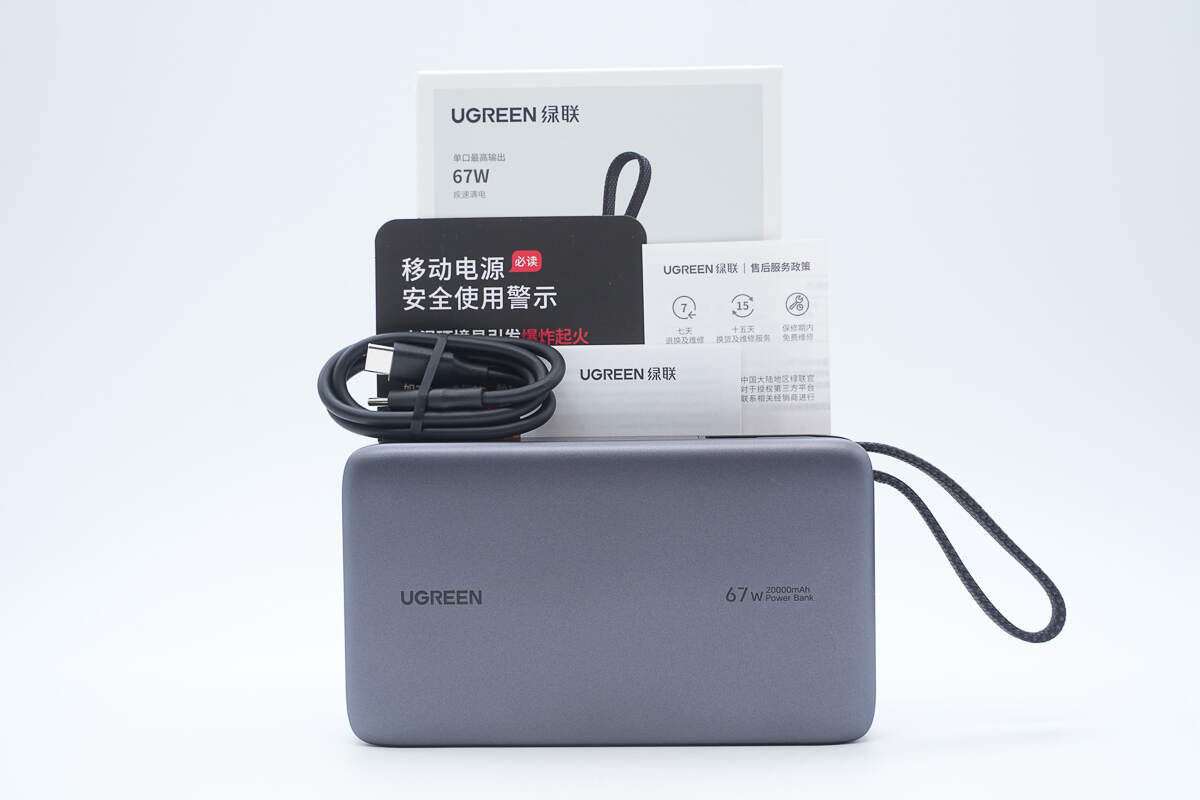

包装内含移动电源、数据线、使用说明书、保修卡以及注意事项指南等。

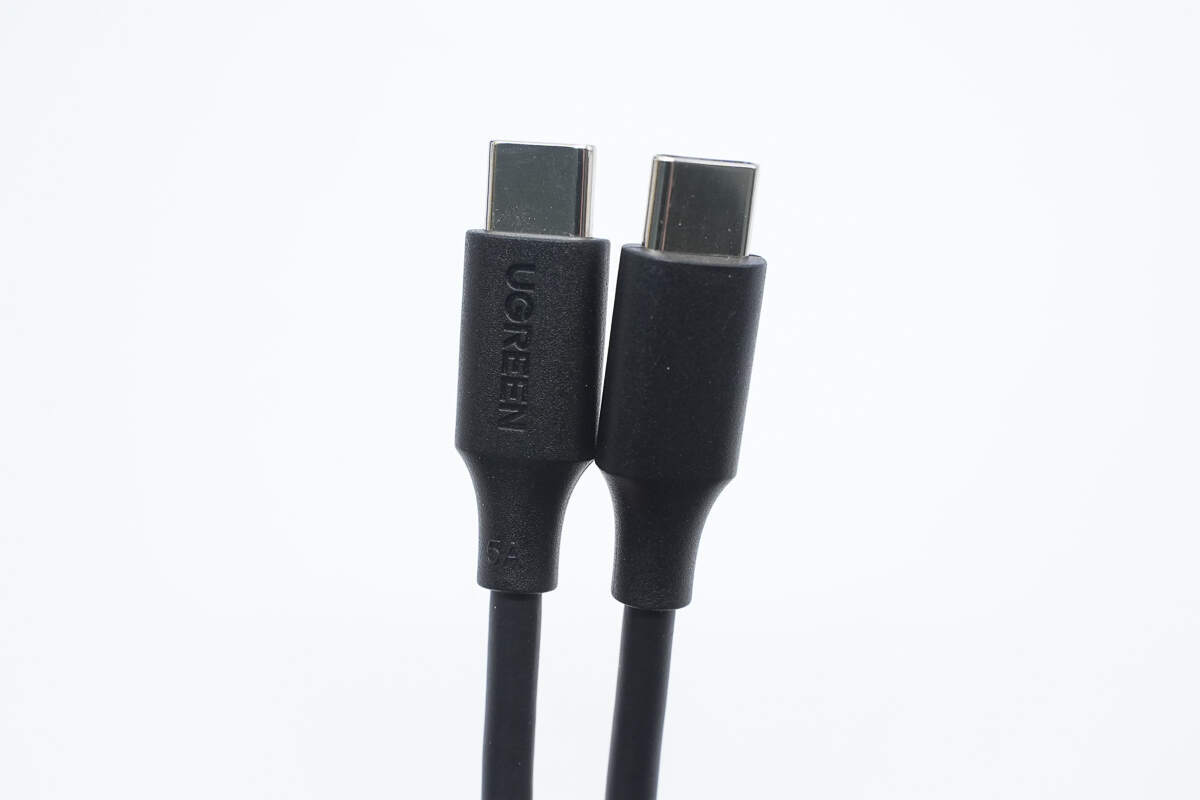

附带数据线为USB-C to USB-C类型，端子外壳和网尾一体成型设计，表面磨砂方便插拔，同时正面设计有UGREEN品牌。

测得数据线长度约为52.5cm。

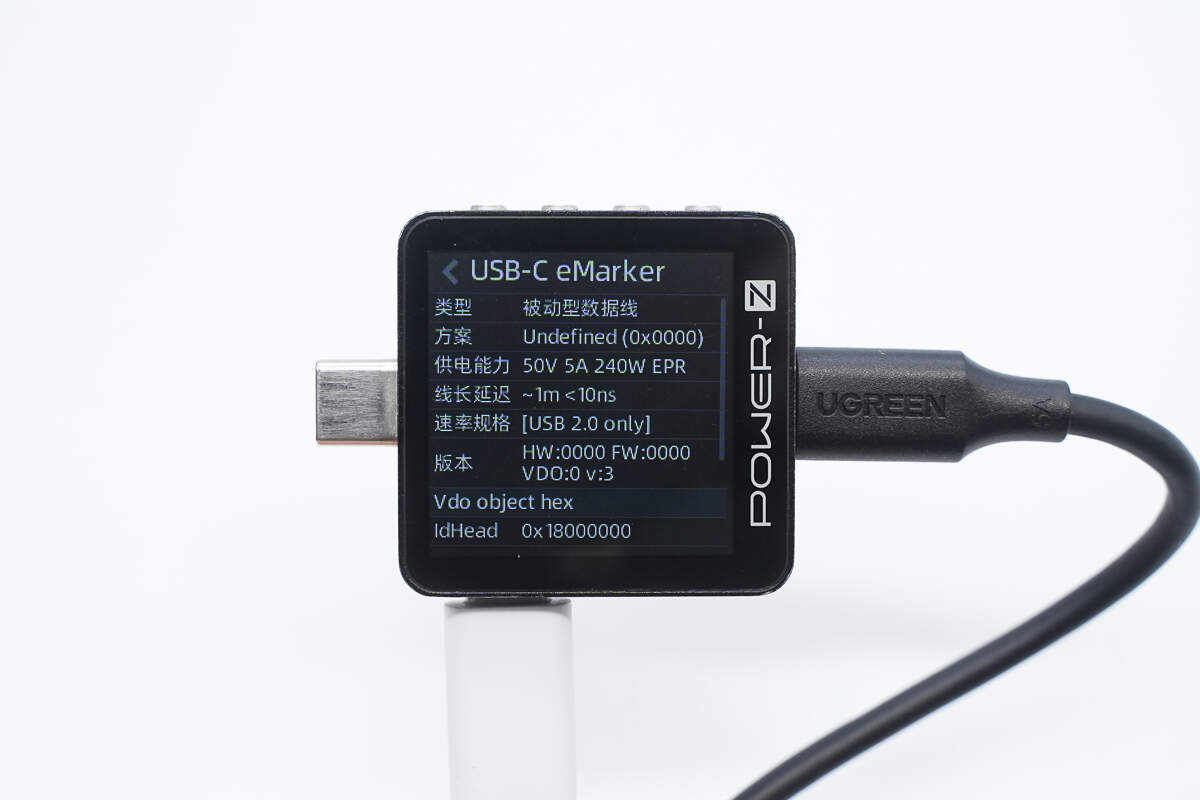

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

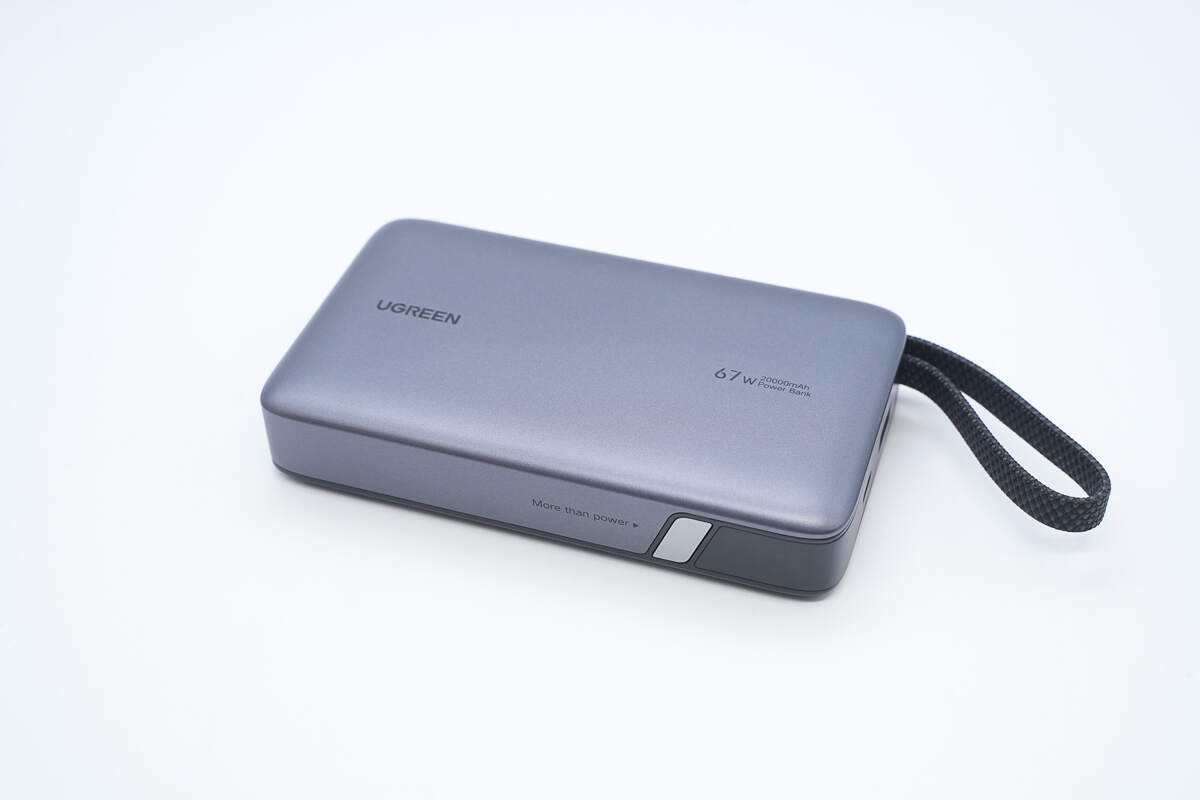

移动电源在延续超能块系列快充移动电源设计语言的基础上，新增USB-C自带编织线设计，整体依旧商务范十足，同时自带线设计也满足时下市场需求，实用性更进一步。

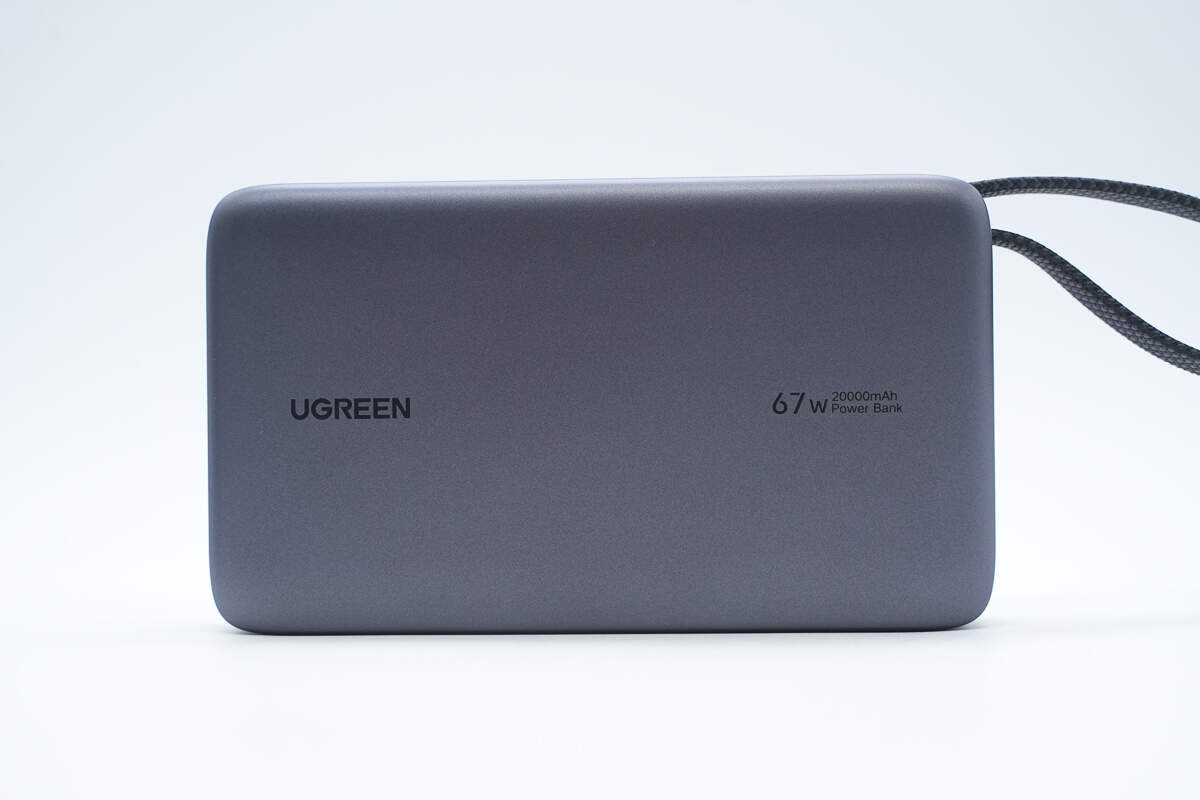

机身顶面印有UGREEN品牌以及67W 20000mAh Power Bank名称。

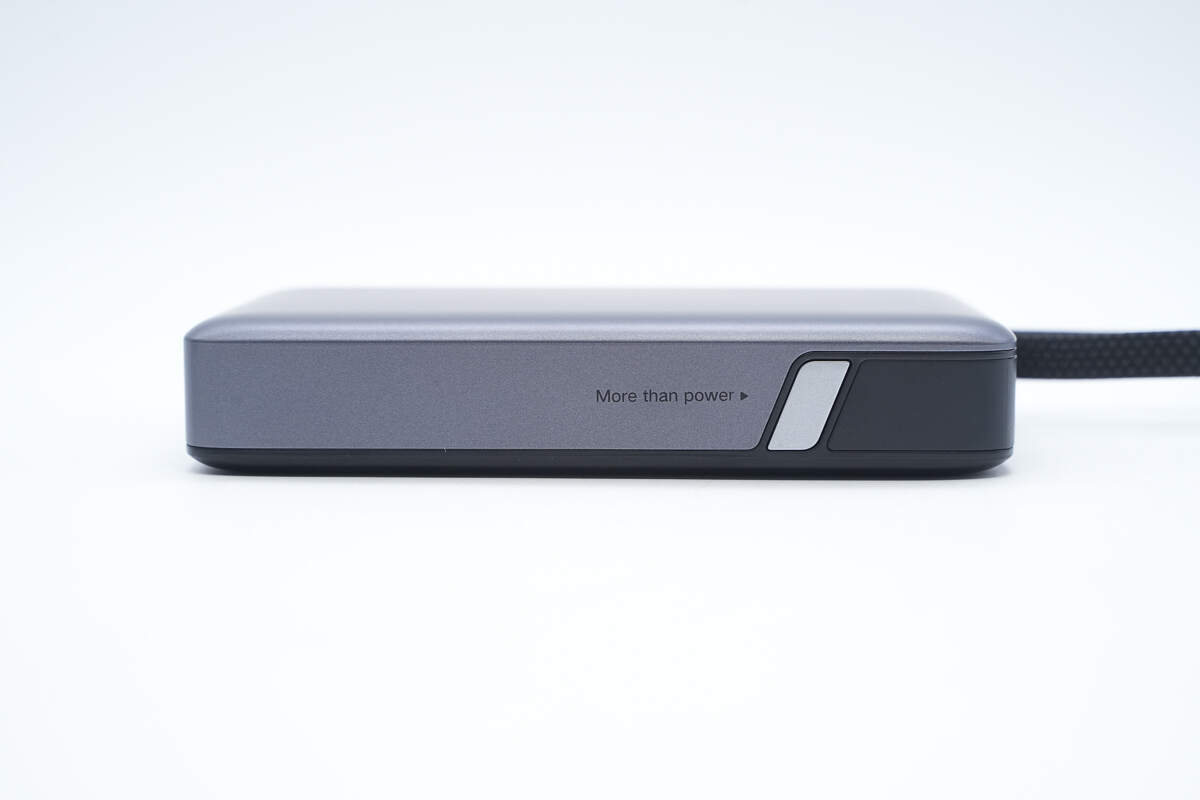

侧面配置电源键以及数显屏。

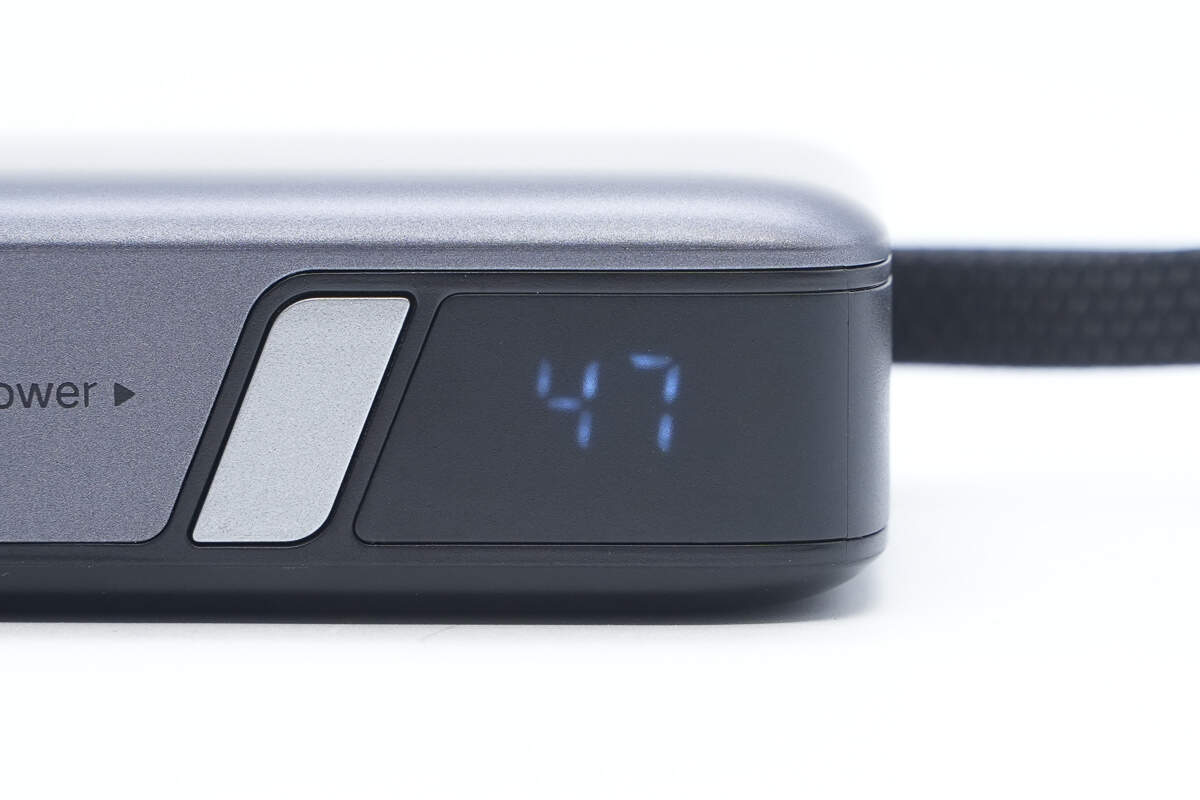

按键采用金属材质，精致感更足。显示屏可百分比显示剩余电量，方便用户后续规划用电。

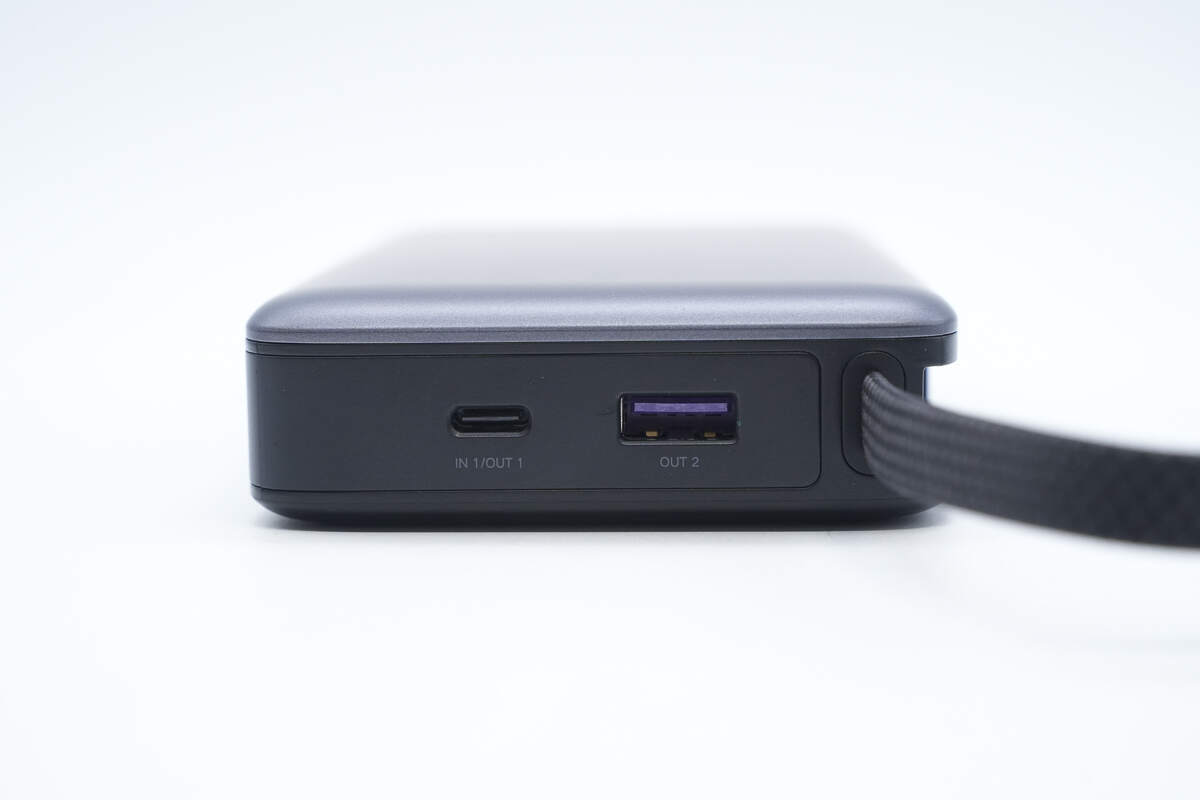

机身顶部除配置1A1C快充接口外，还新增全新USB-C自带线设计。

并且USB-C自带线为编织线类型，更加可靠耐用。机身另一侧设计有线缆端子收纳槽，方便收纳携带。

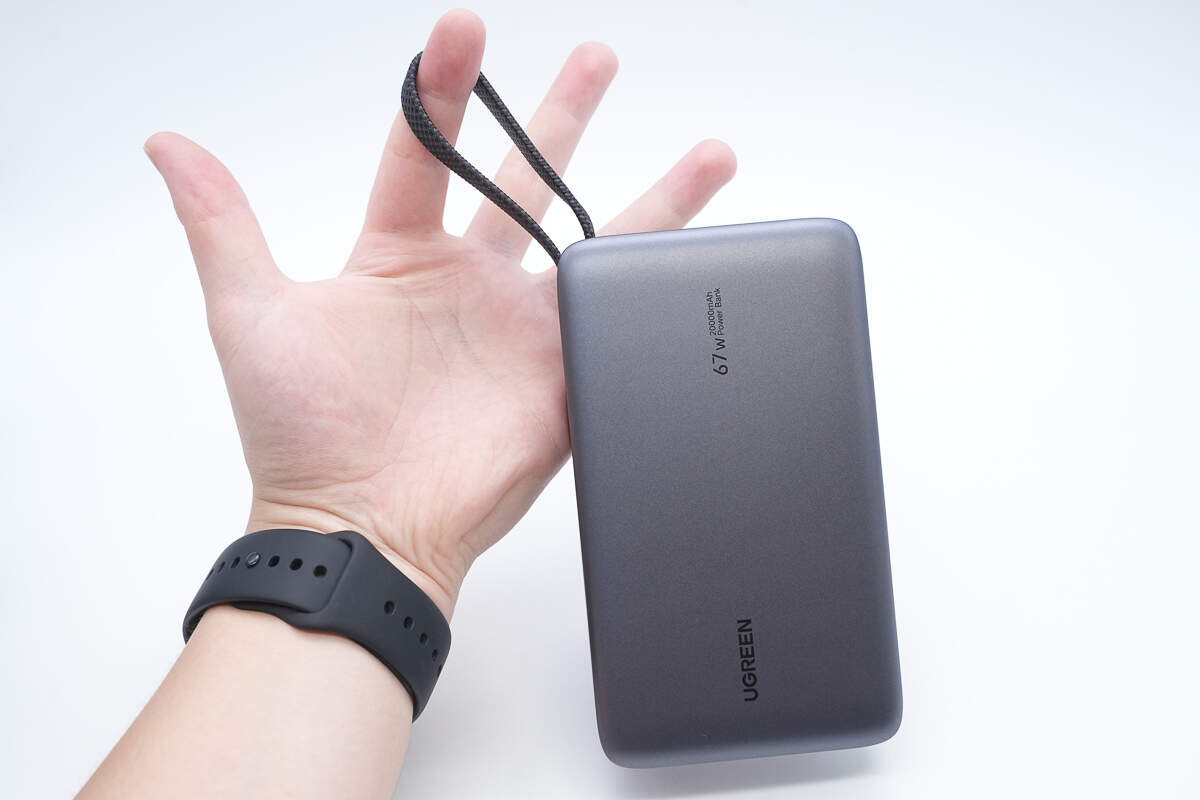

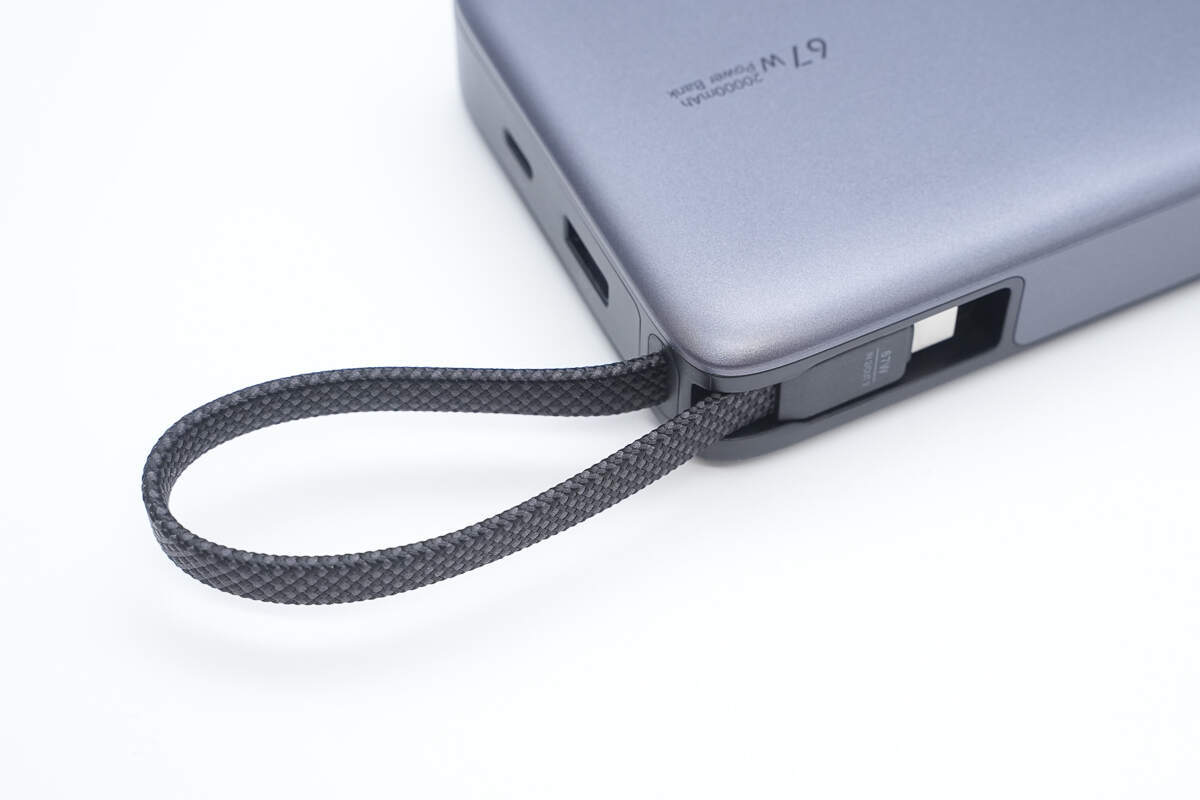

同时还能将USB-C自带线当提绳使用，进一步方便用户的日常出行。

USB-C自带线线身扁平设计，端子外壳磨砂方便插拔，正面印有67W和IN 2/OUT 3标识。

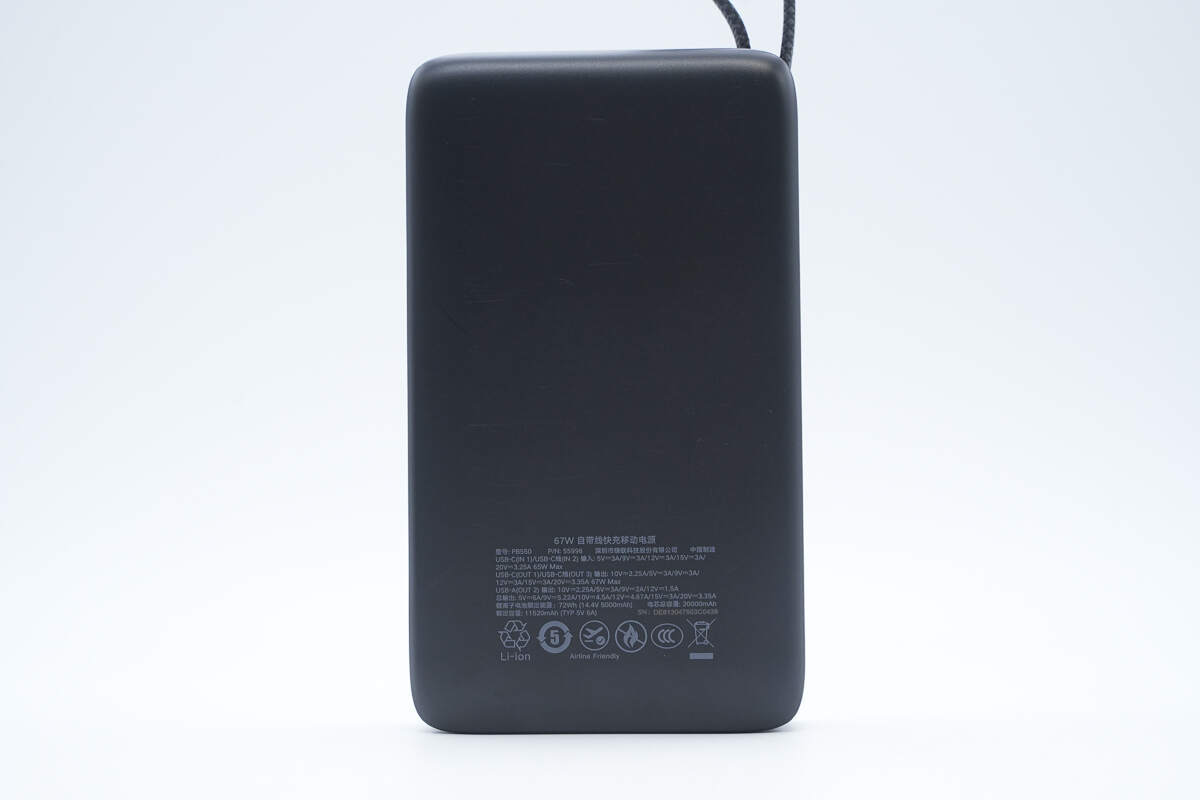

机身背面印有移动电源铭牌信息。

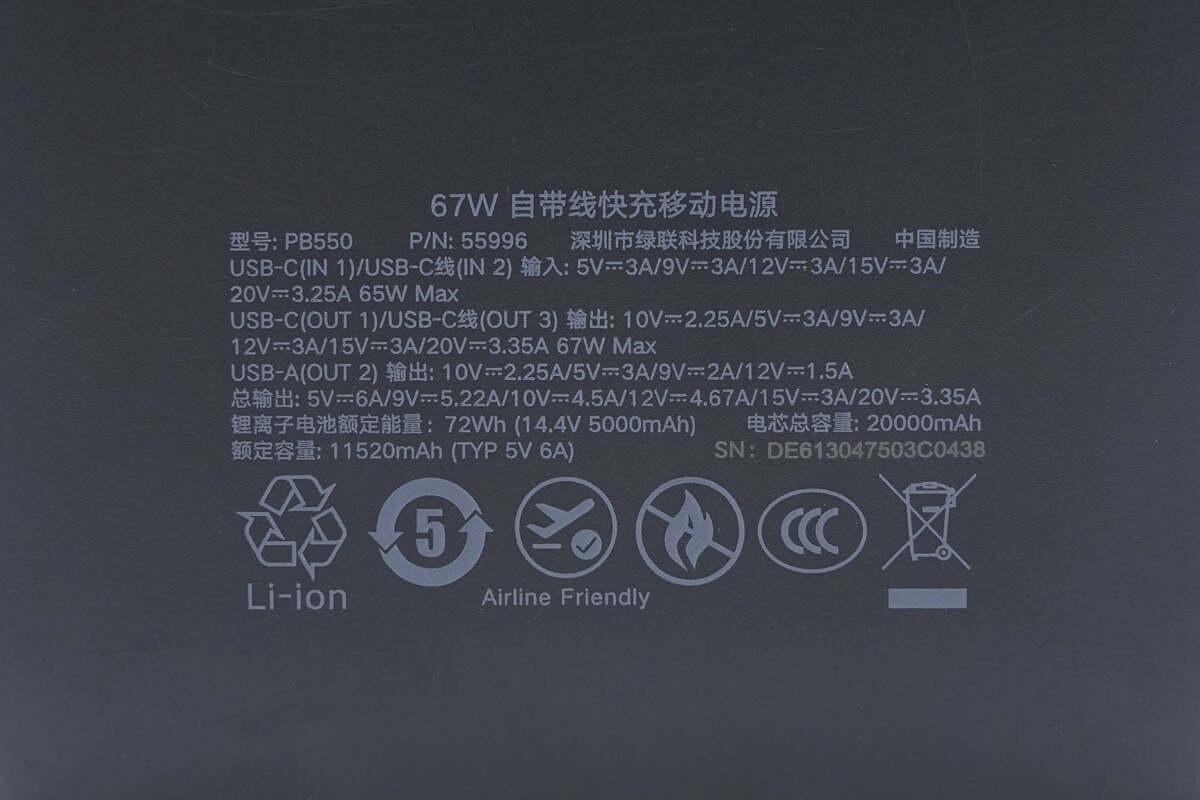

移动电源参数特写

型号：PB550

USB-C/USB-C线输入：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

USB-C/USB-C线输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V3.35A 67W Max

USB-A输出：10V2.25A、5V3A、9V2A、12V1.5A

总输出：5V6A、9V5.22A、10V4.5A、12V4.67A、15V3A、20V3.35A

锂离子电池额定能量：72Wh（14.4V 5000mAh）

电芯总容量：20000mAh

额定容量：11520mAh（TYP 5V 6A）

制造商：深圳市绿联科技股份有限公司

移动电源通过了国家3C强制认证，证书编号2025010914782063可查询，并且可携带上飞机。

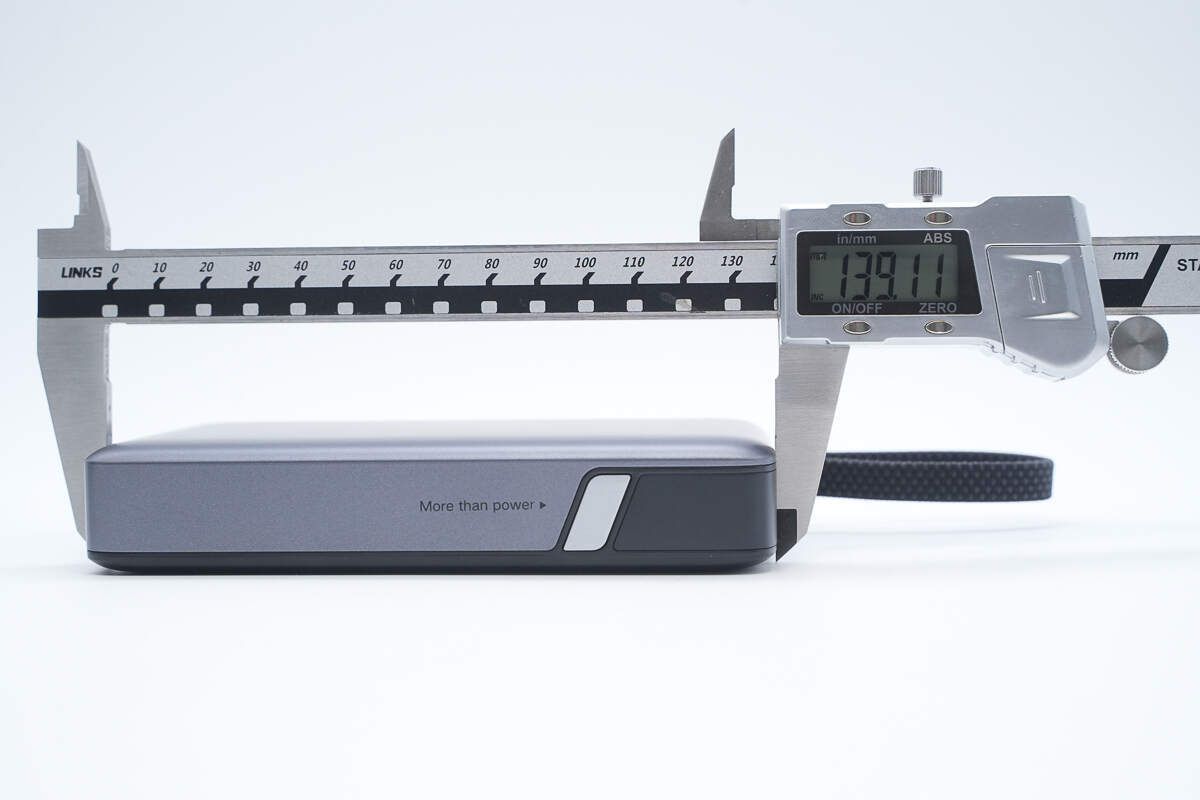

实测移动电源机身长度为139.11mm。

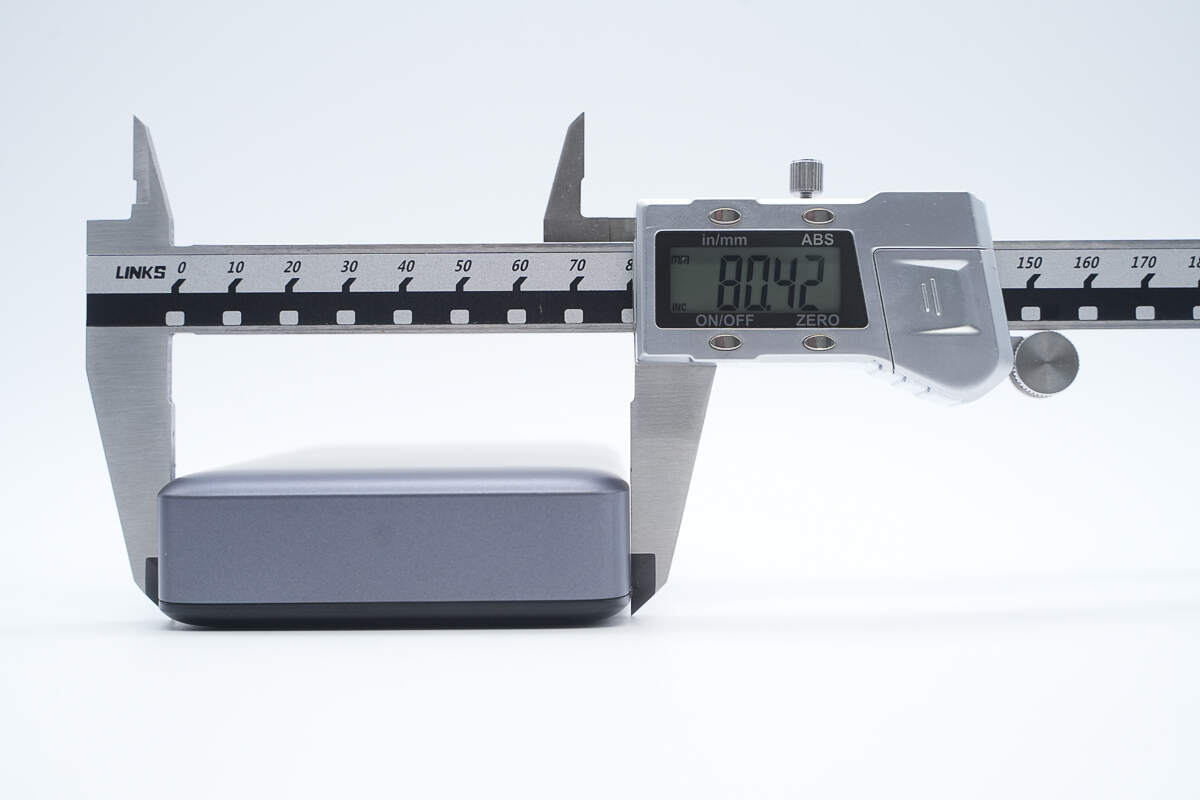

宽度为80.42mm。

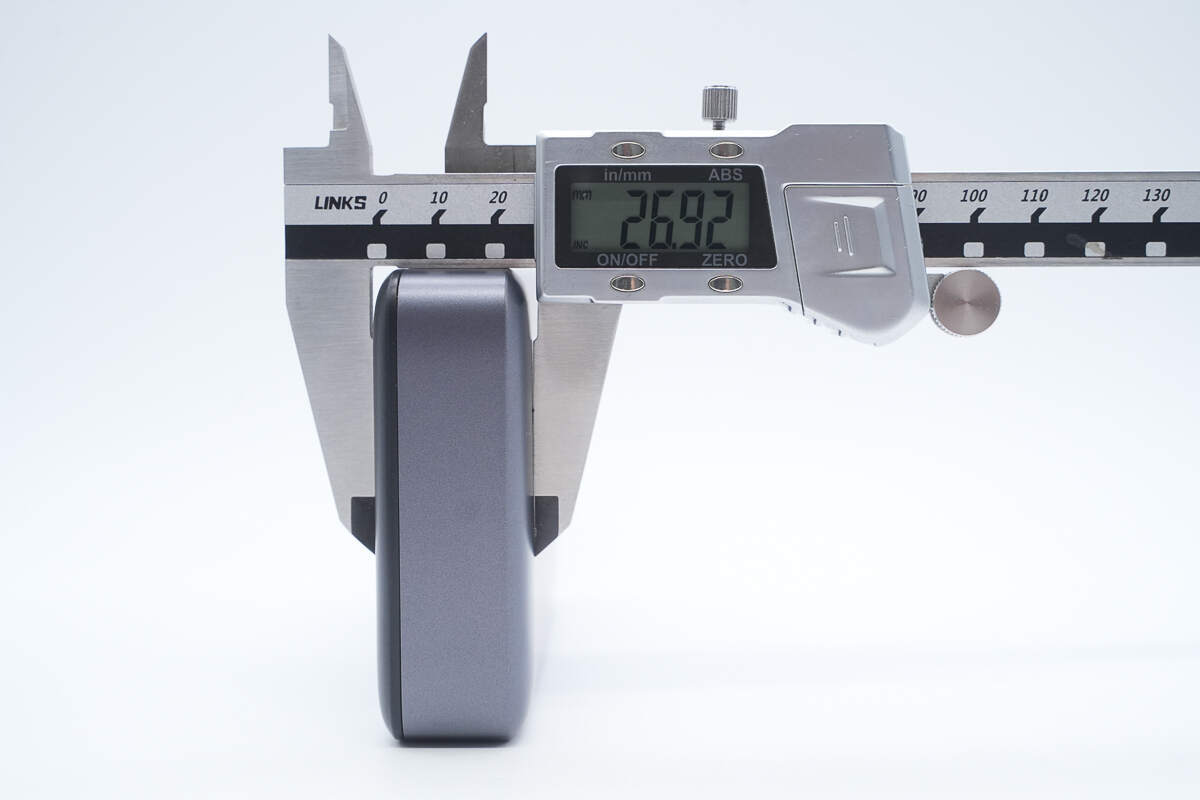

厚度为26.92mm。

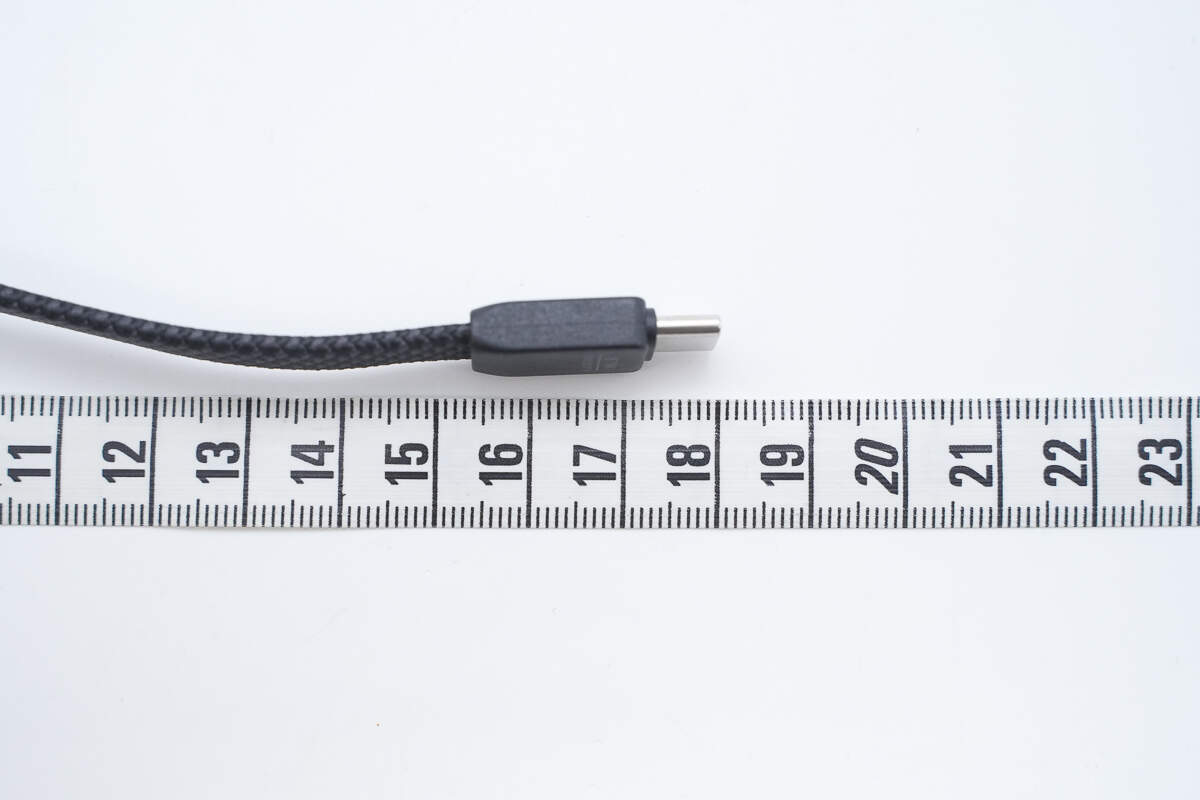

USB-C自带线长度约为18cm。

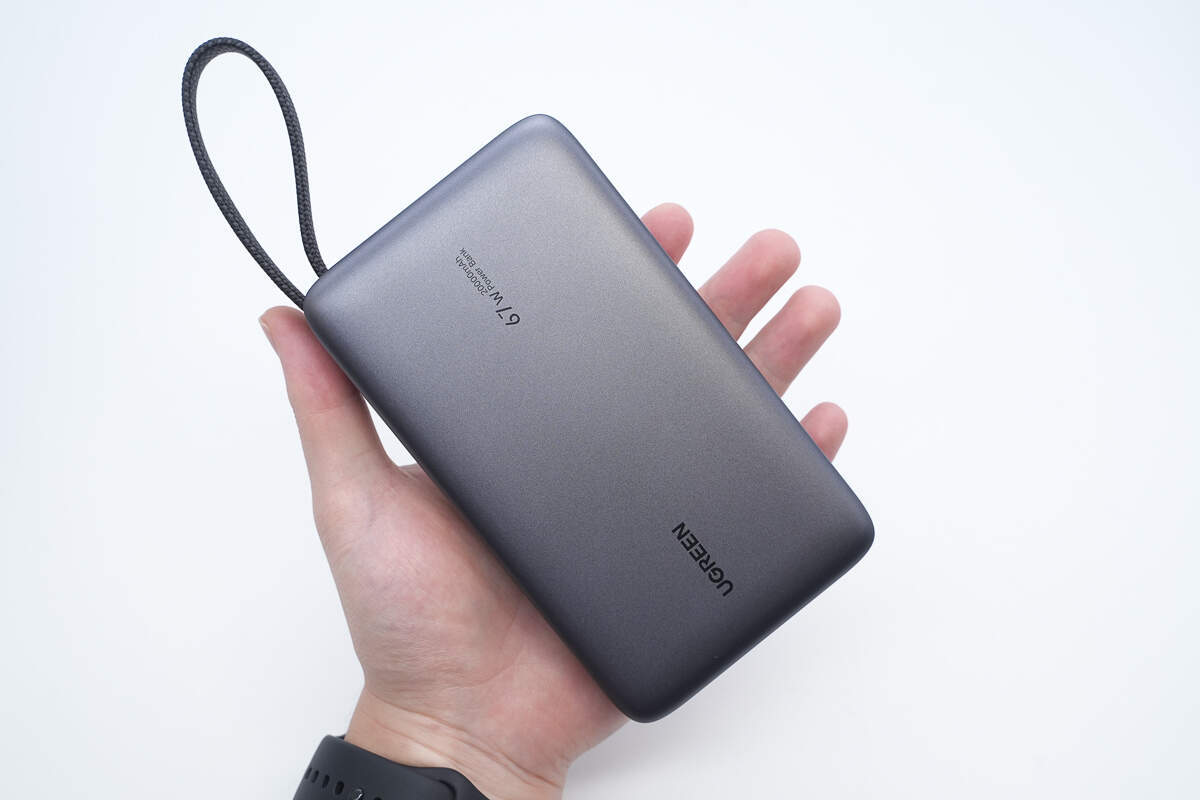

移动电源拿在手上的大小直观感受。

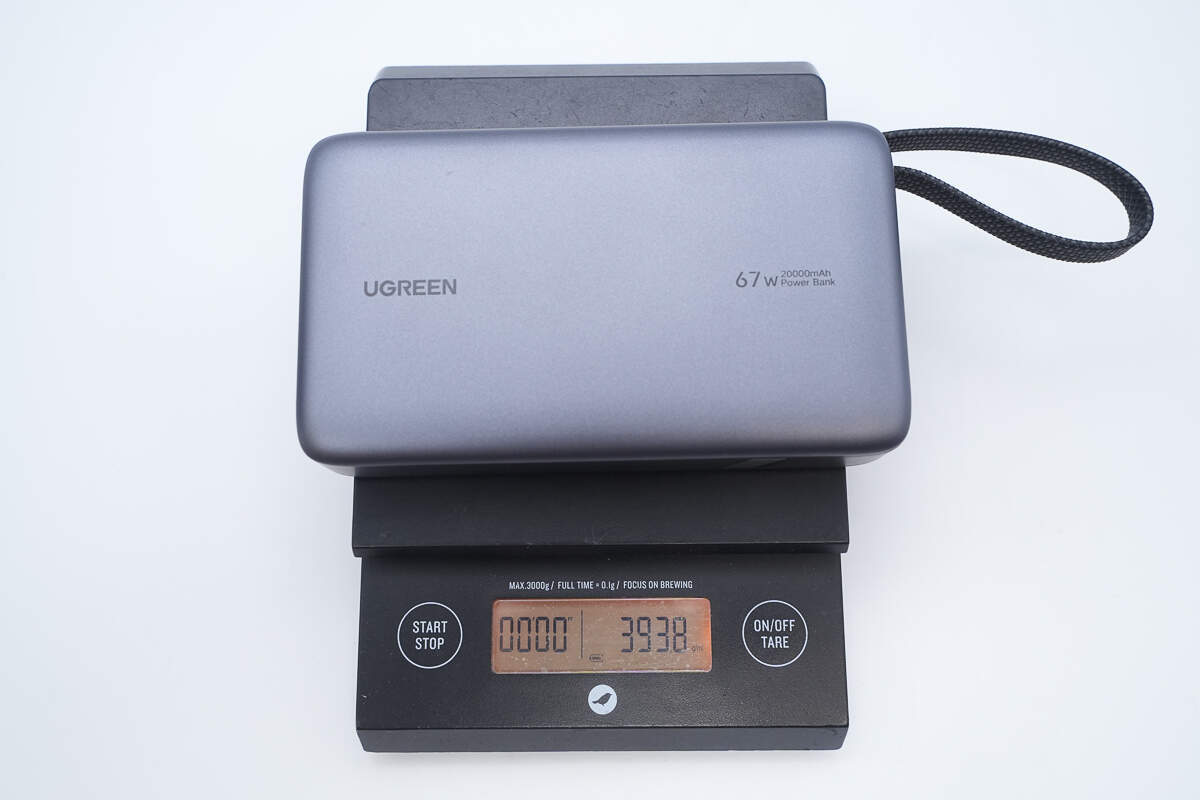

另外测得产品重量约为394g。

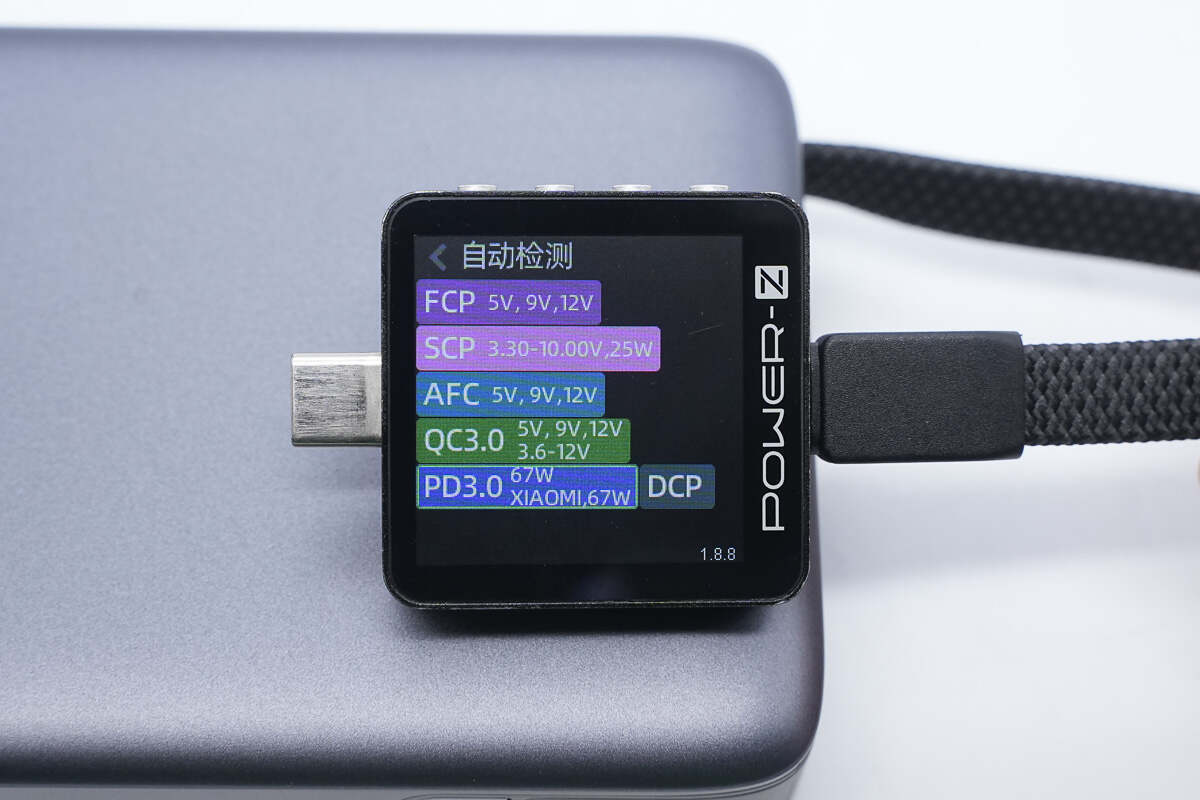

测得USB-C线支持FCP、SCP、AFC、QC3.0、PD3.0、DCP充电协议，以及小米67W私有快充协议。

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.6-11V6.1A、3.6-20V3.25A两组小米私有电压档位。

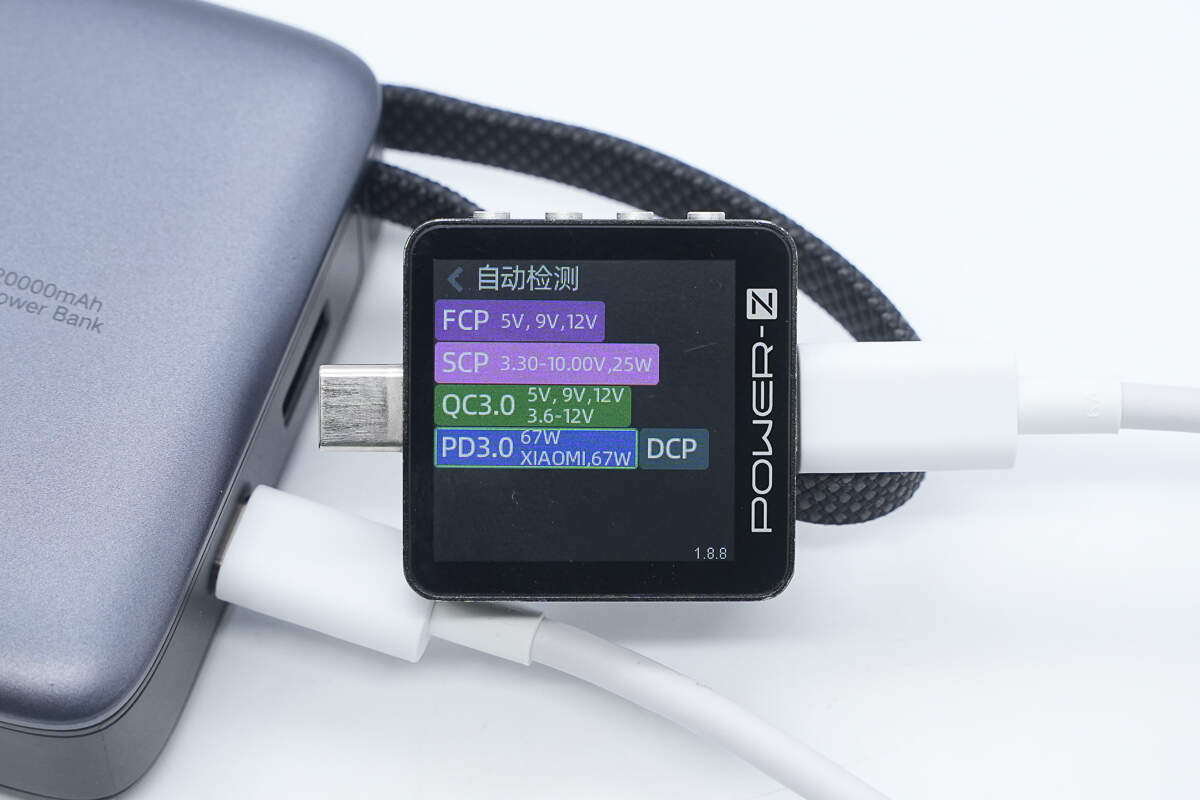

测得USB-C口支持FCP、SCP、QC3.0、PD3.0、DCP充电协议，以及小米67W私有快充协议。

PDO报文显示结果与USB-C线的相同。

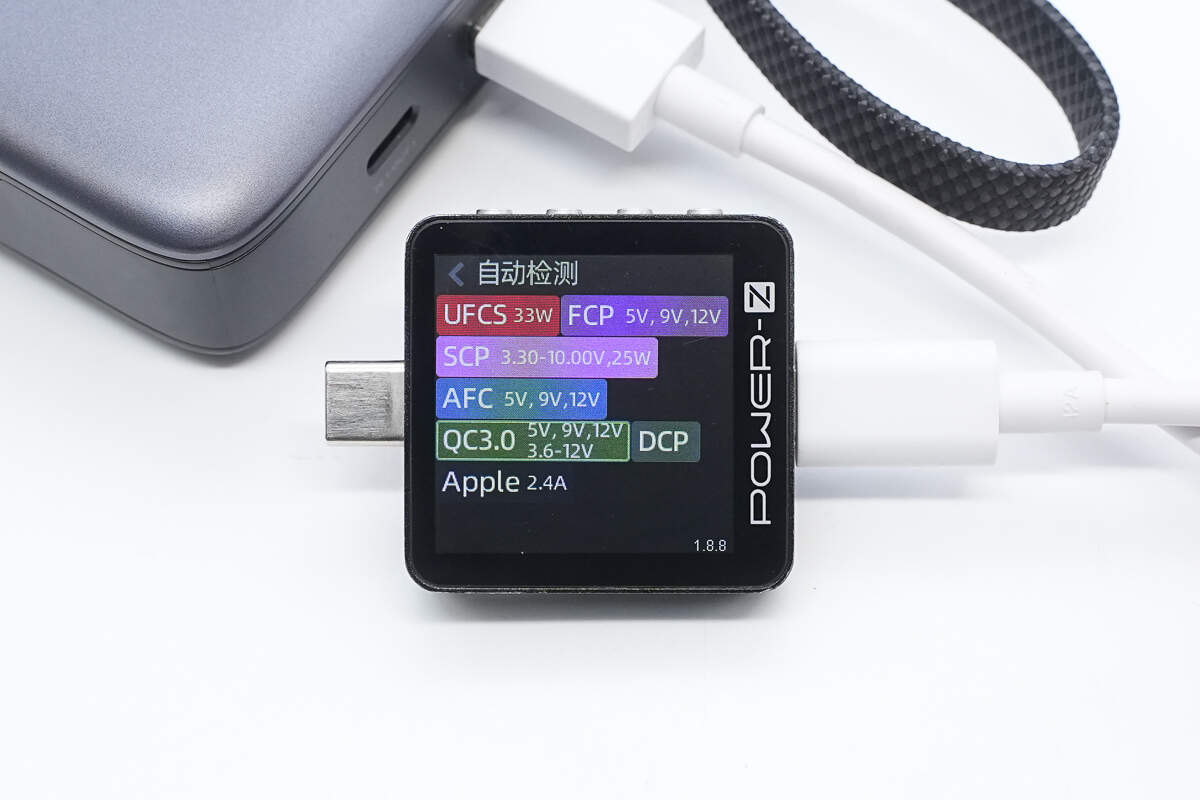

最后测得USB-A口支持UFCS、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

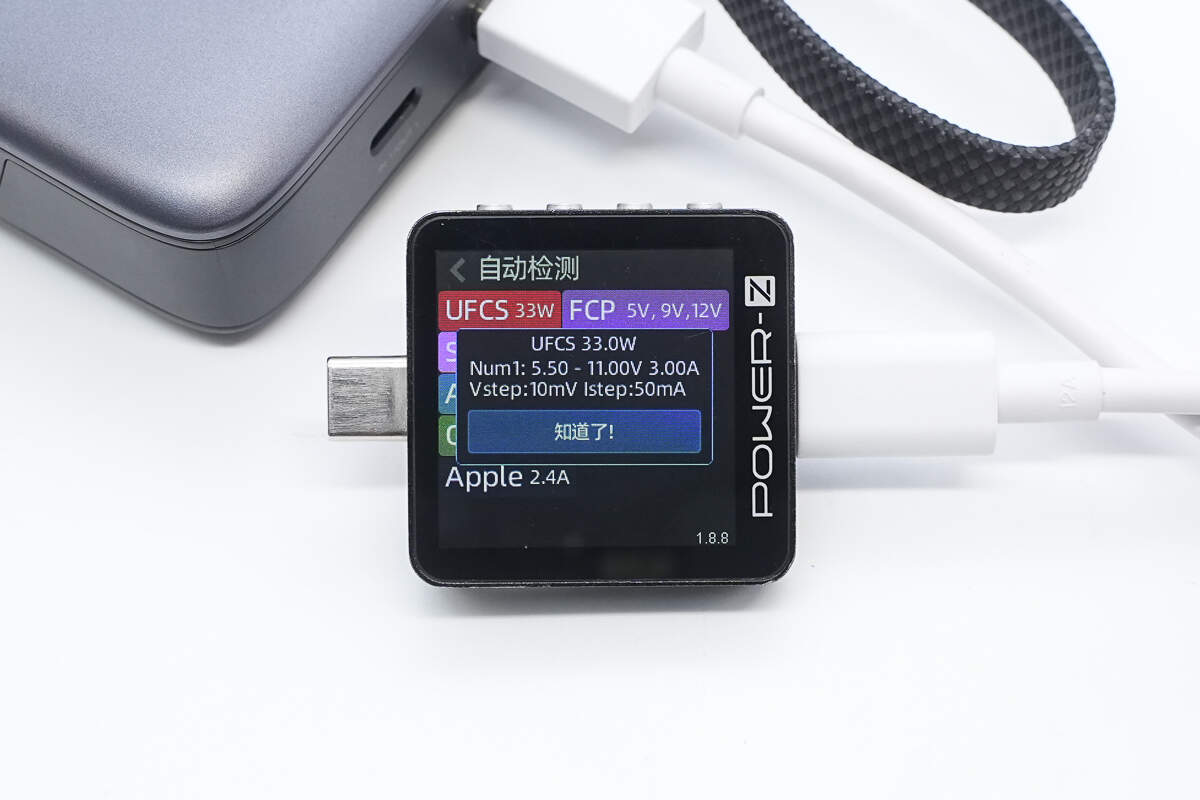

测得UFCS融合快充具备5.5-11V3A一组电压档位。

绿联超能块67W快充移动电源拆解

首先沿接缝将移动电源拆开，壳体采用PC+ABS阻燃材质塑料外壳，同时贴有泡棉对电芯进行抗冲击保护。

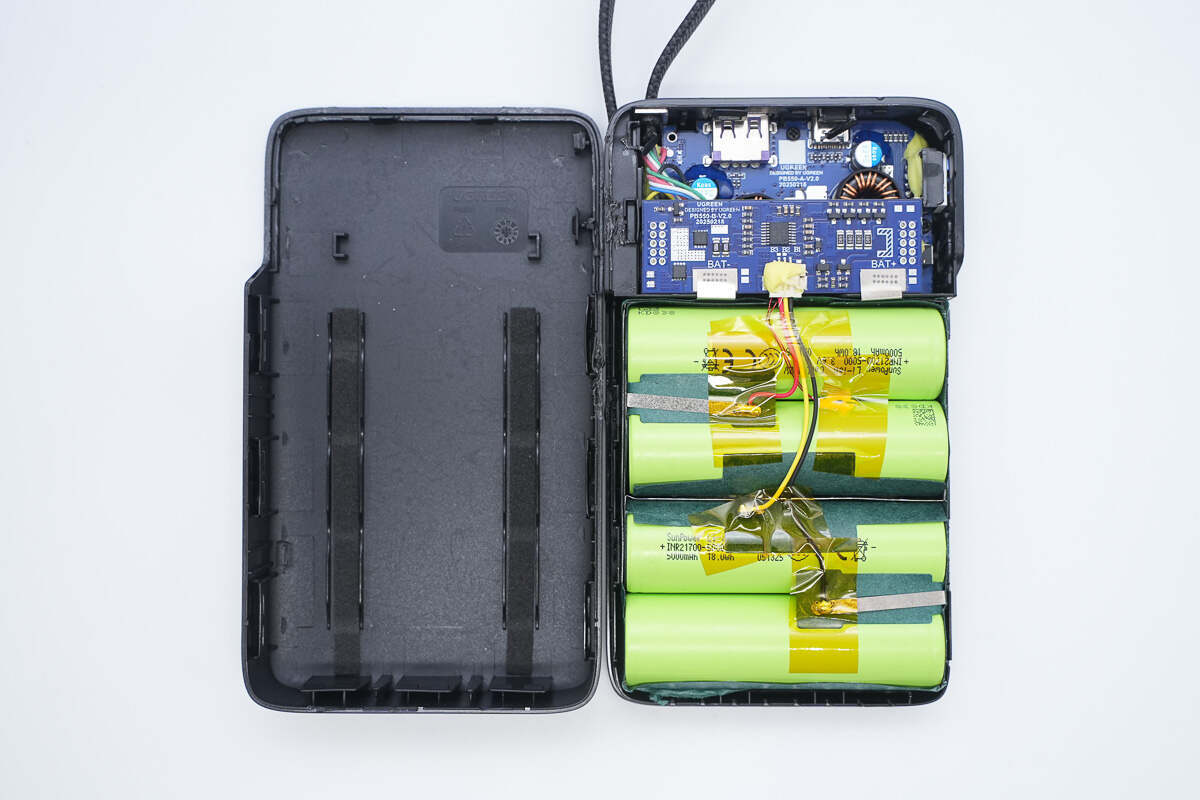

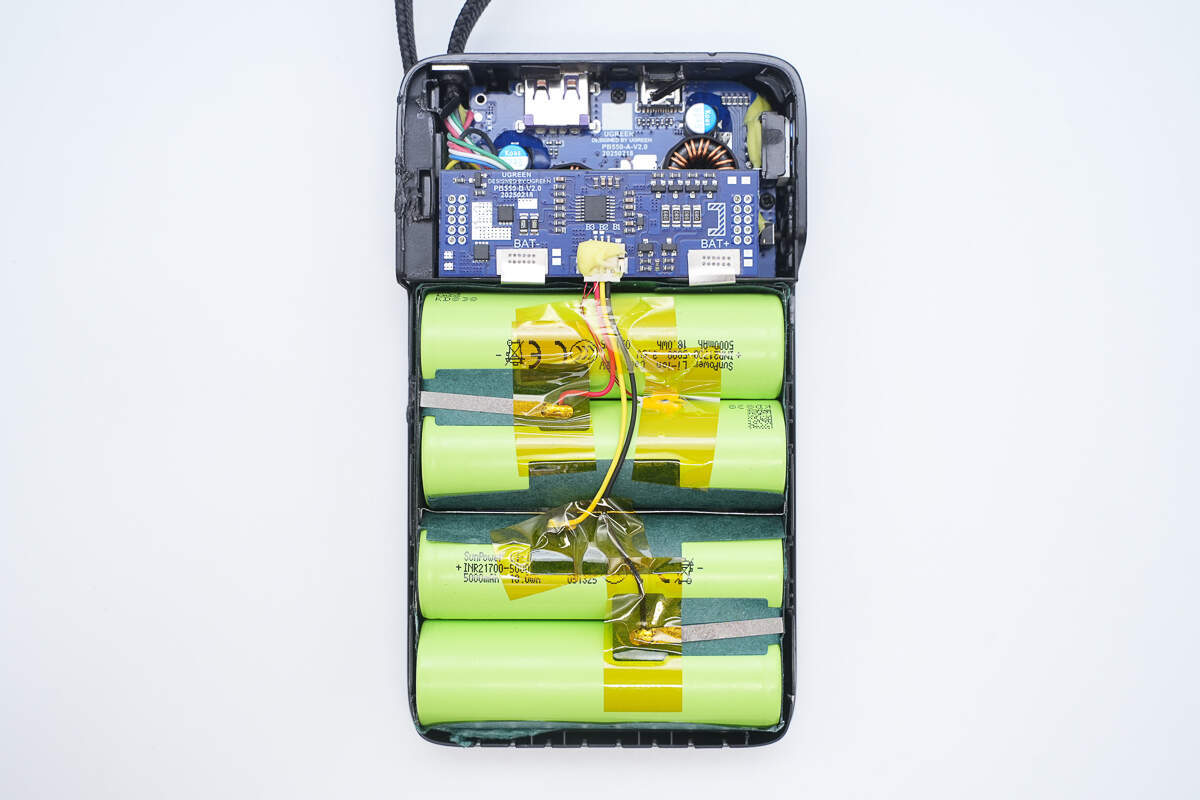

另一部分壳体内部放置PCBA模块以及四颗21700电芯组成的电池组，电池单体电压采集线通过插座连接。

PCBA模块为双层板设计，下层板使用螺丝进行固定，电池组与上层板镍片点焊连接。

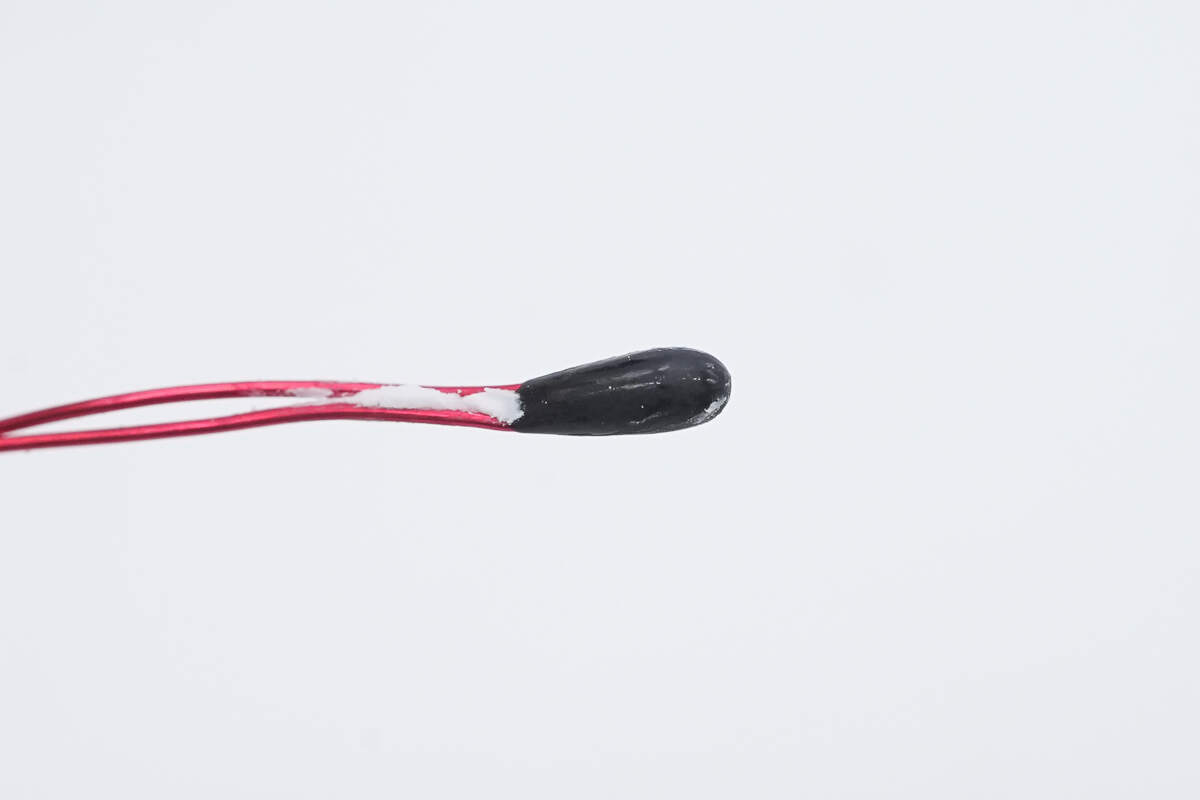

电池单体电压采集线与电池通过镍片锡焊连接，并粘贴耐高温绝缘胶带。此外还能看到设有一颗热敏电阻对电芯进行温度监控，并打胶固定。

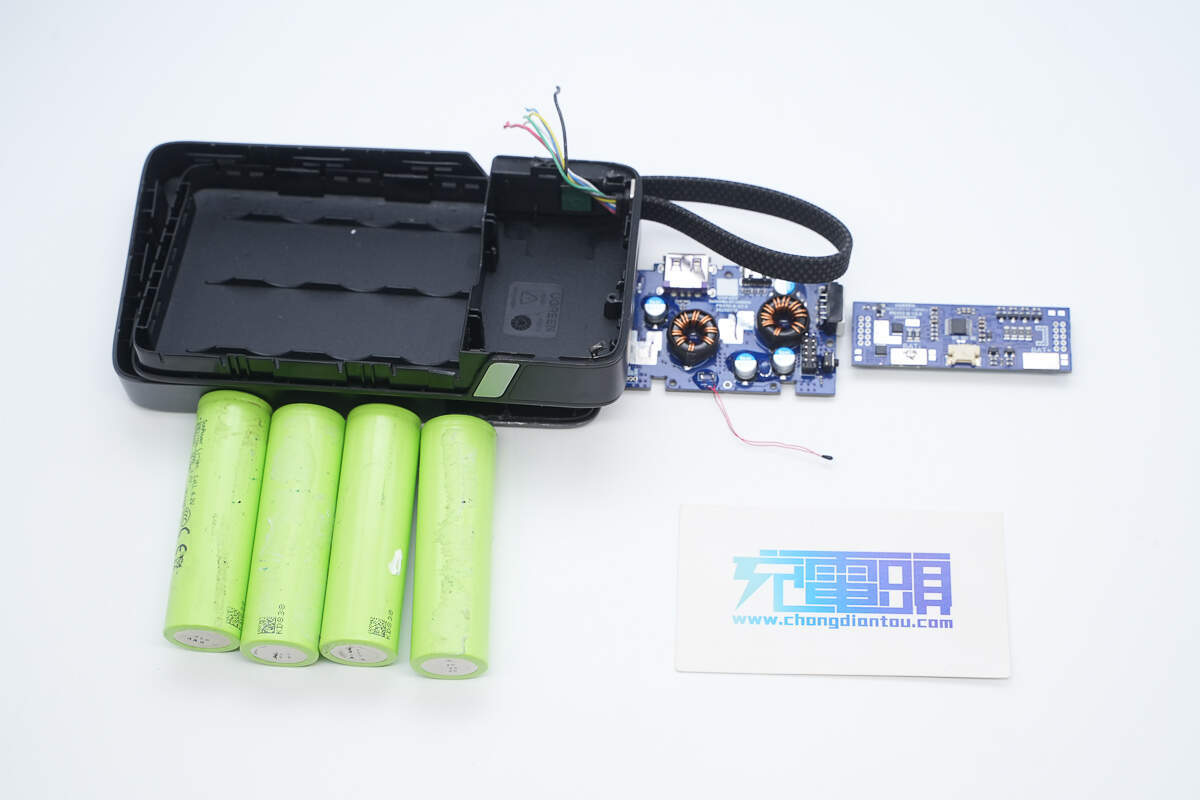

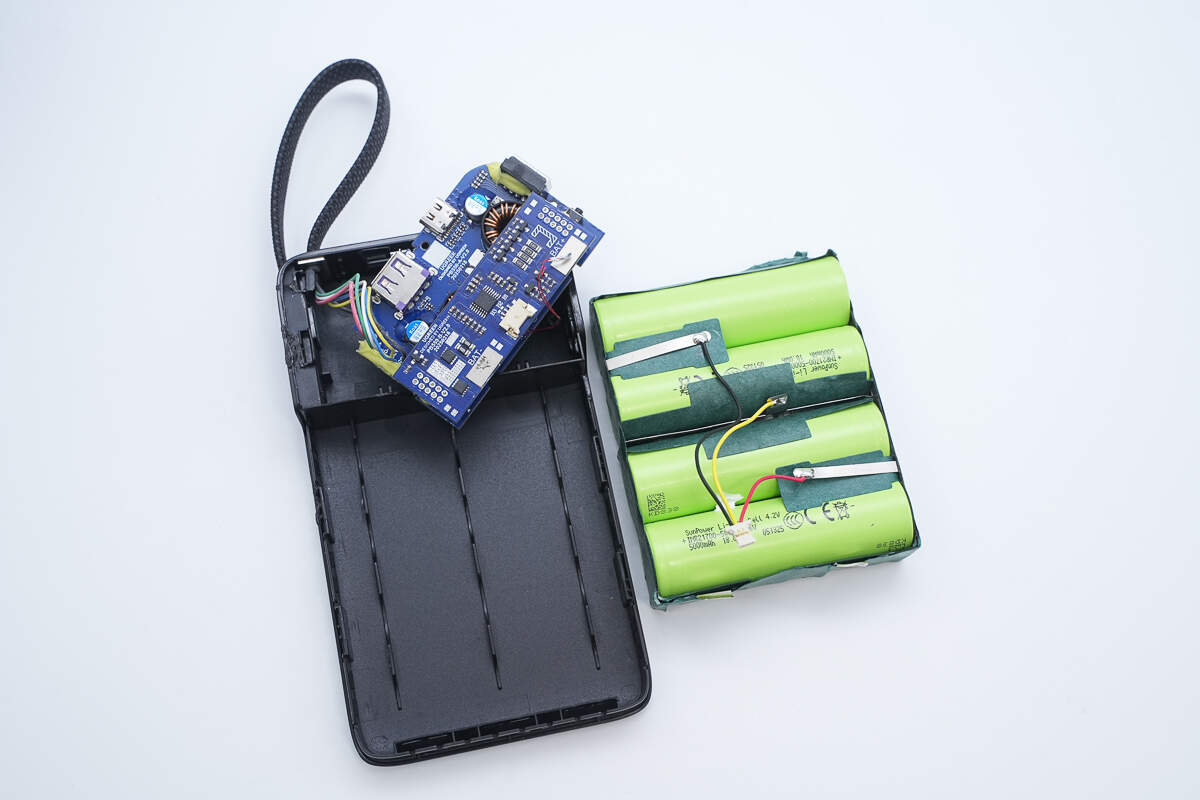

将电池组与PCBA模块取出，另一半壳体上设有塑料隔板以及支撑固定电池组的支撑板。

壳体侧边嵌入小磁铁用于吸附USB-C自带线端子进行固定，同时贴有青稞绝缘纸，细节设计讲究。

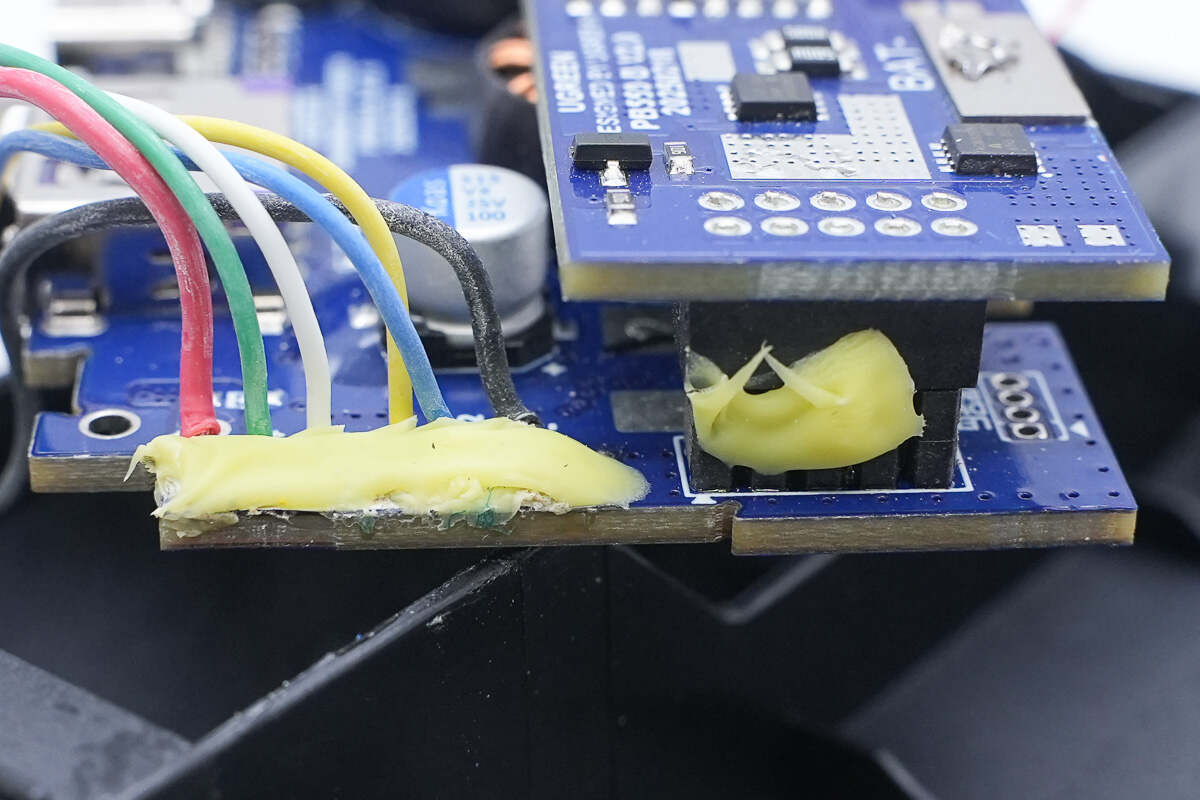

USB-C自带线线芯焊接处以及双板连接排针均打胶加固保护。

电池组底部贴有缓冲保护垫，周边贴有青稞绝缘纸。

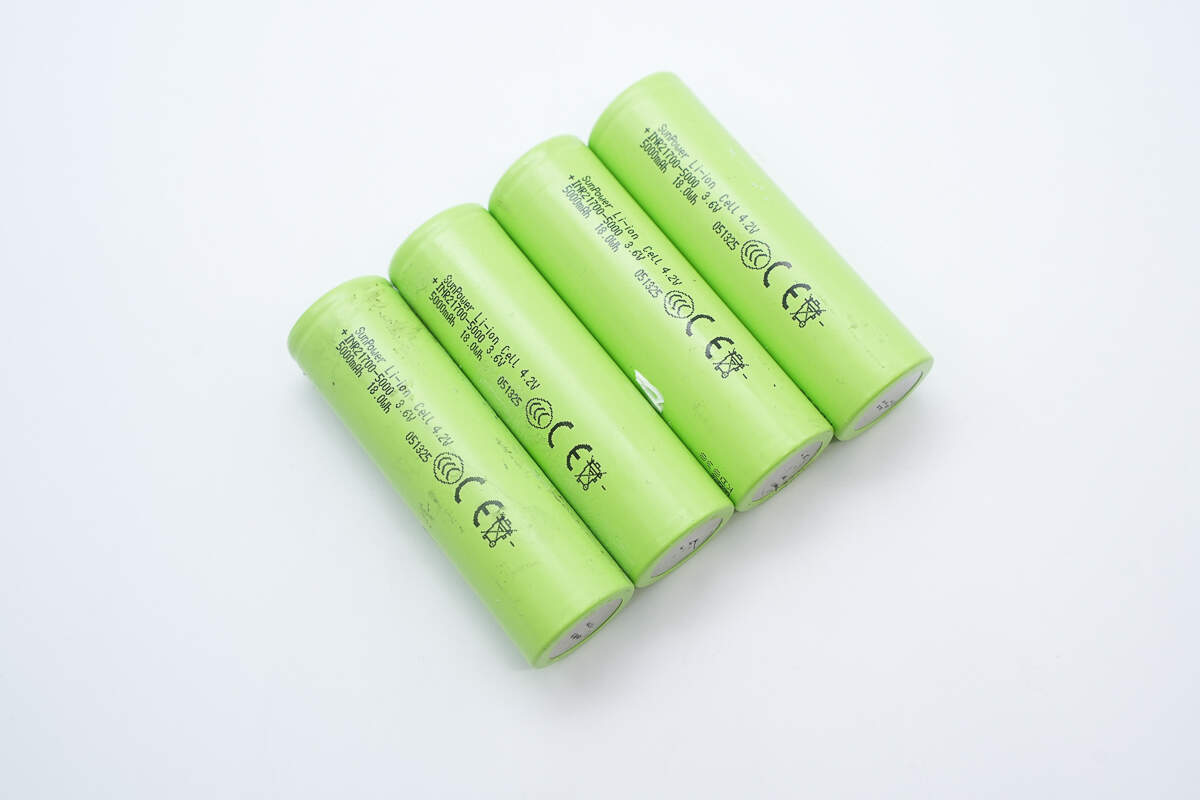

电池组由四颗21700锂离子电芯组成，料号全部一样。

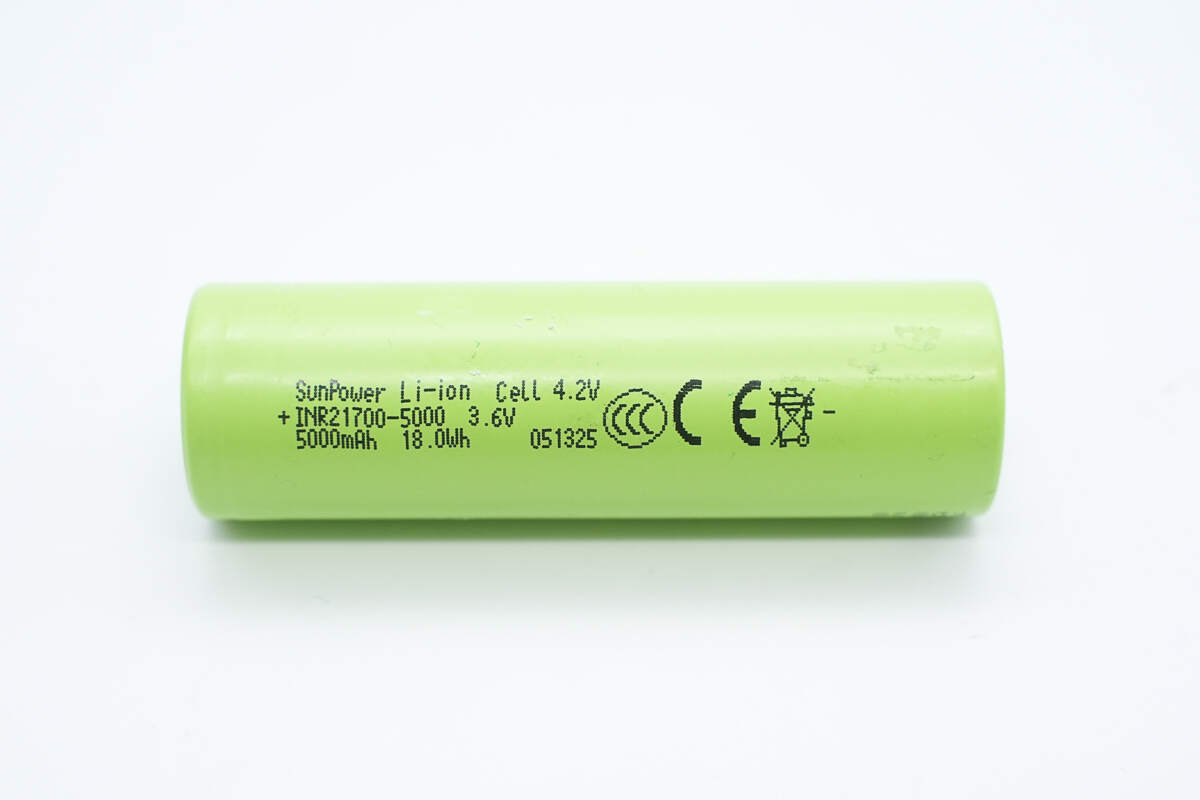

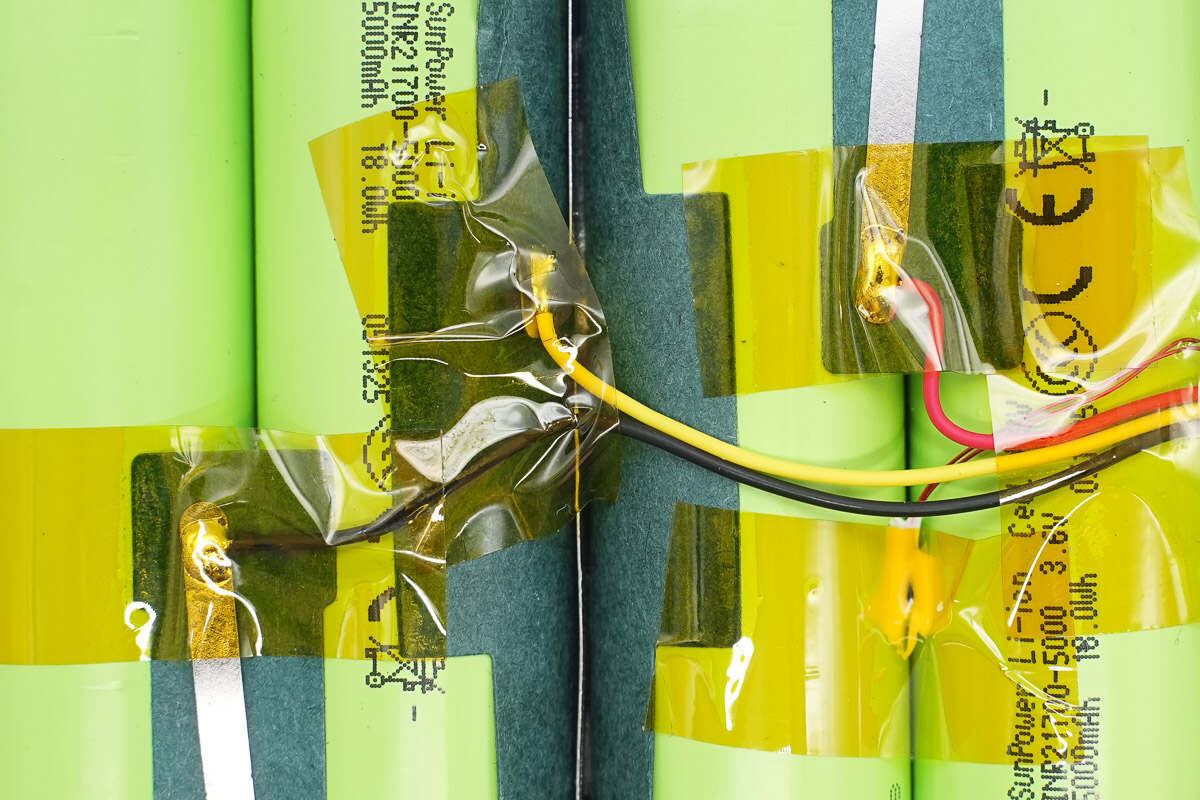

电芯喷码特写，型号为INR21700-5000，来自SunPower长虹三杰，标称电压3.6V，标称容量5000mAh，能量18Wh，充电限制电压4.2V，已通过CCC和CE认证。

上层PCB小板正面设有锂电保护芯片和锂电保护管，右上角区域设有均衡电路。

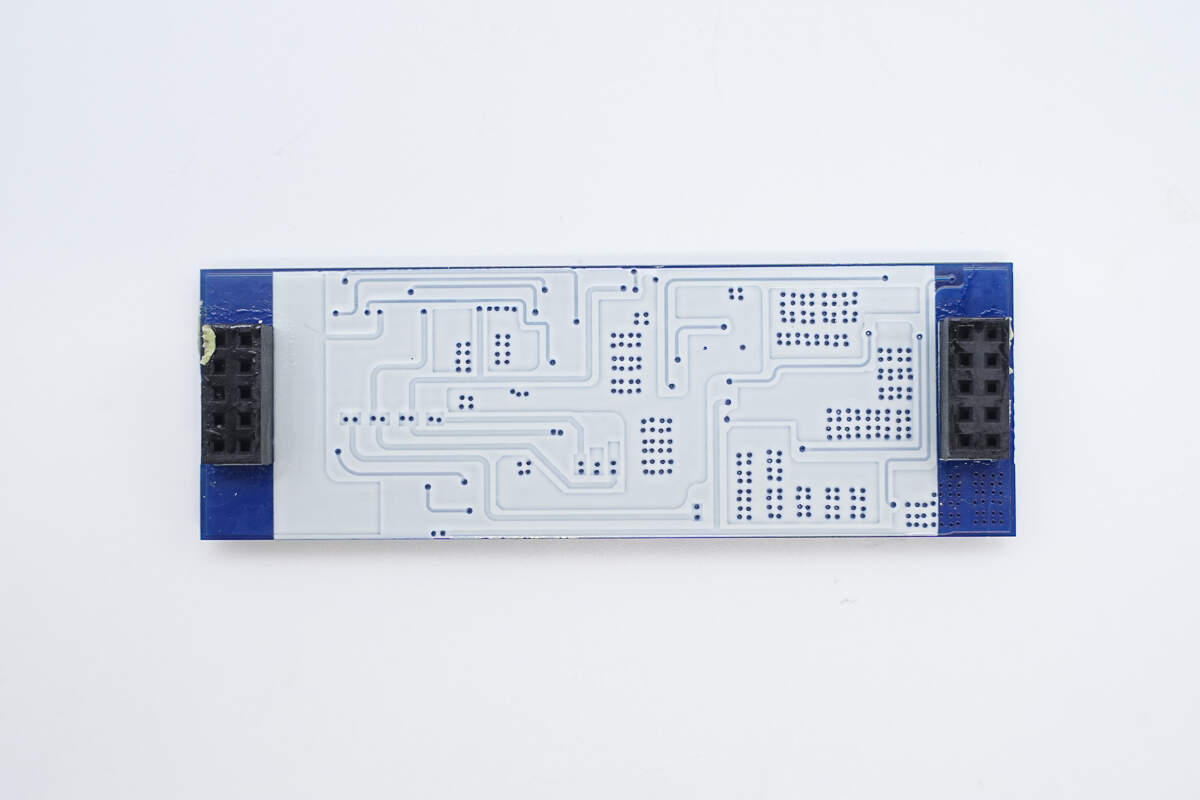

另一面两侧设有排针插槽。

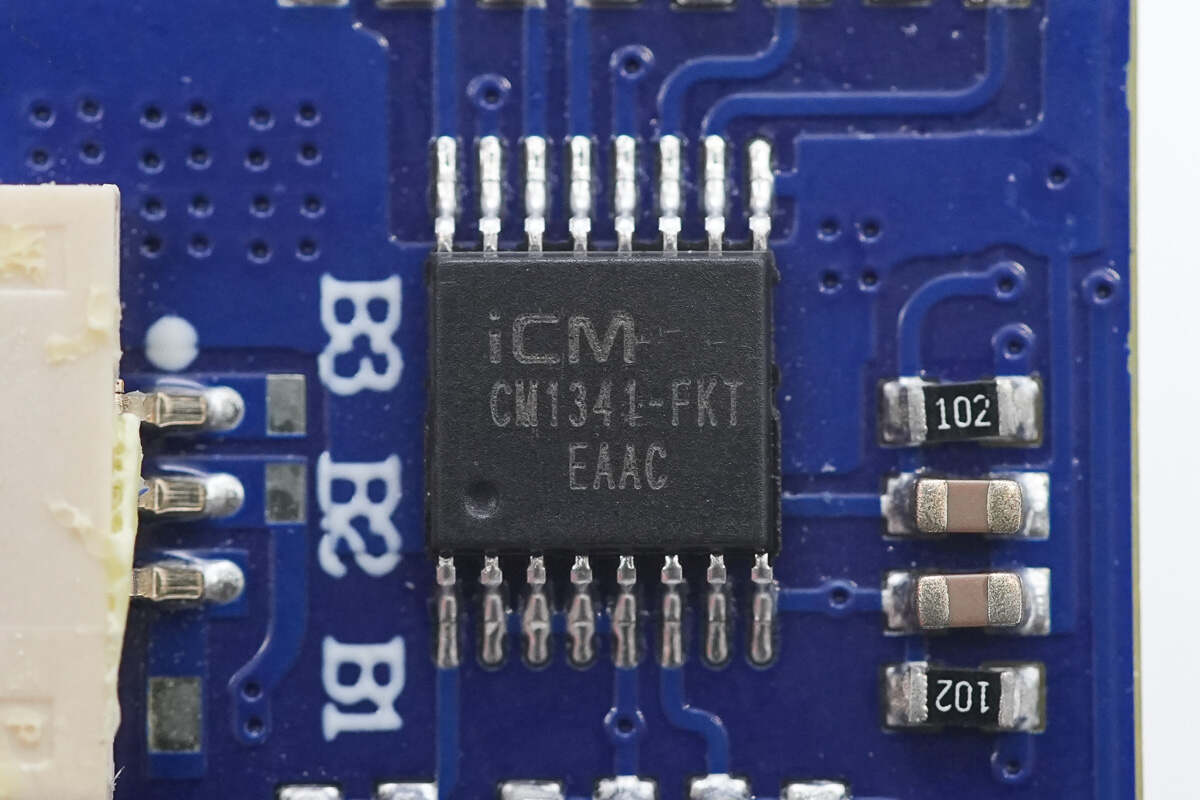

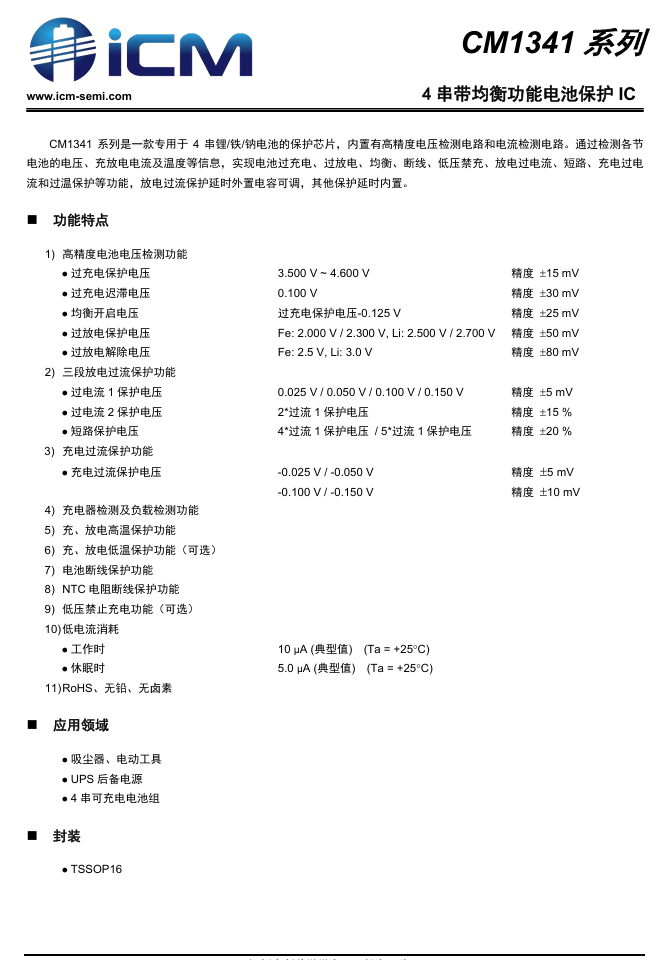

电池保护芯片来自iCM创芯微，型号CM1341-FKT，这是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。

通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

锂电保护管来自AGMsemi芯控源，型号AGM308AP，NMOS管，耐压30V，导阻6.2mΩ，采用PDFN3.3*3.3封装。

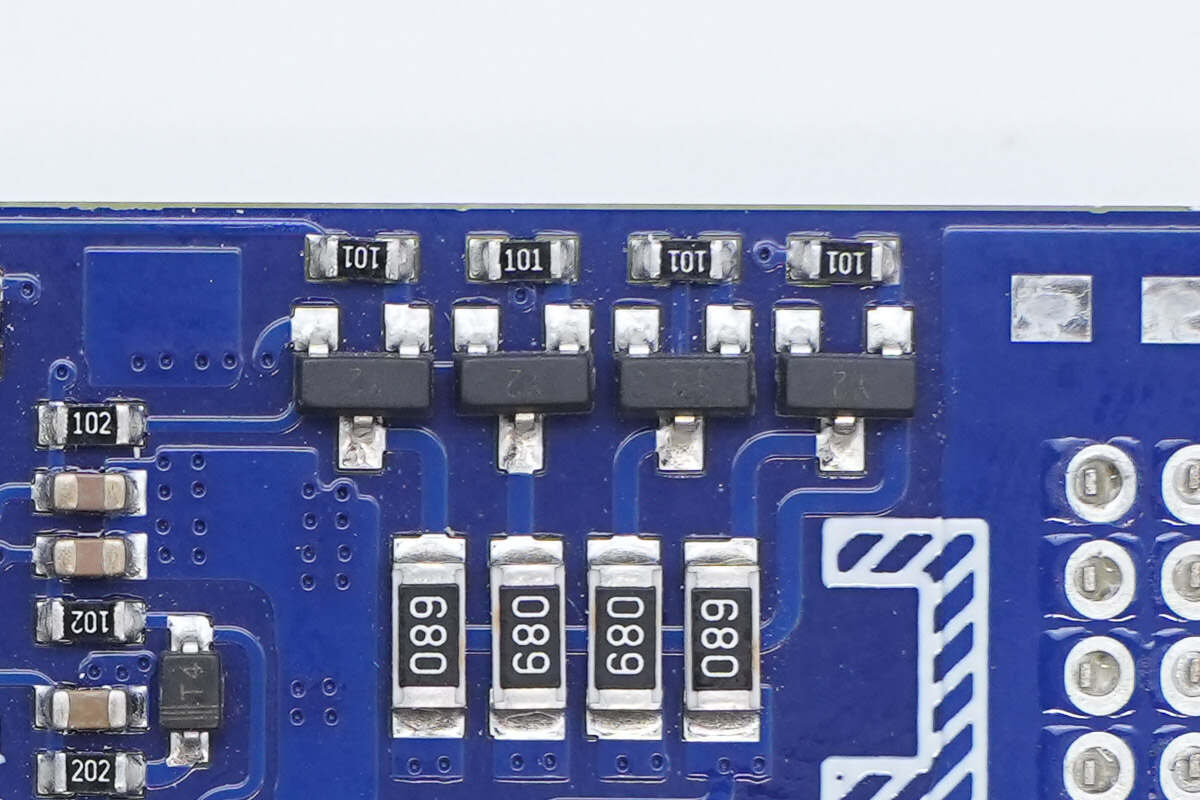

均衡电路特写。

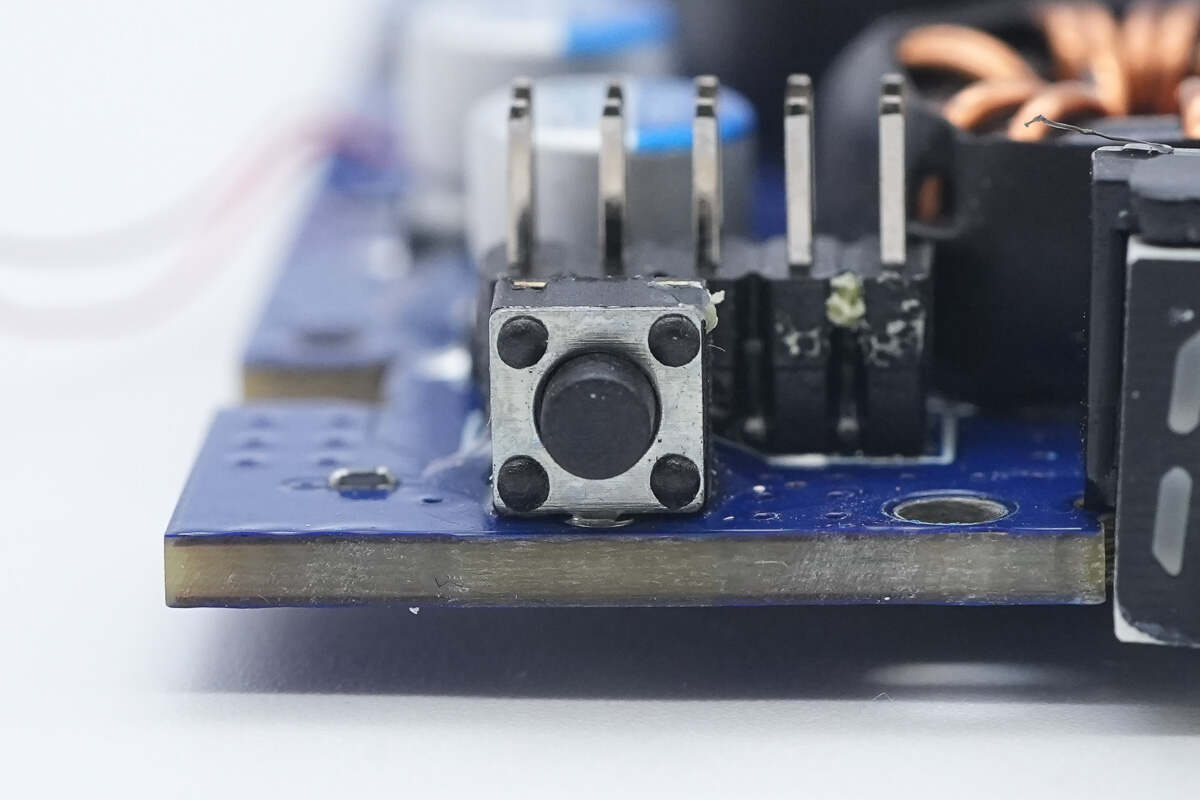

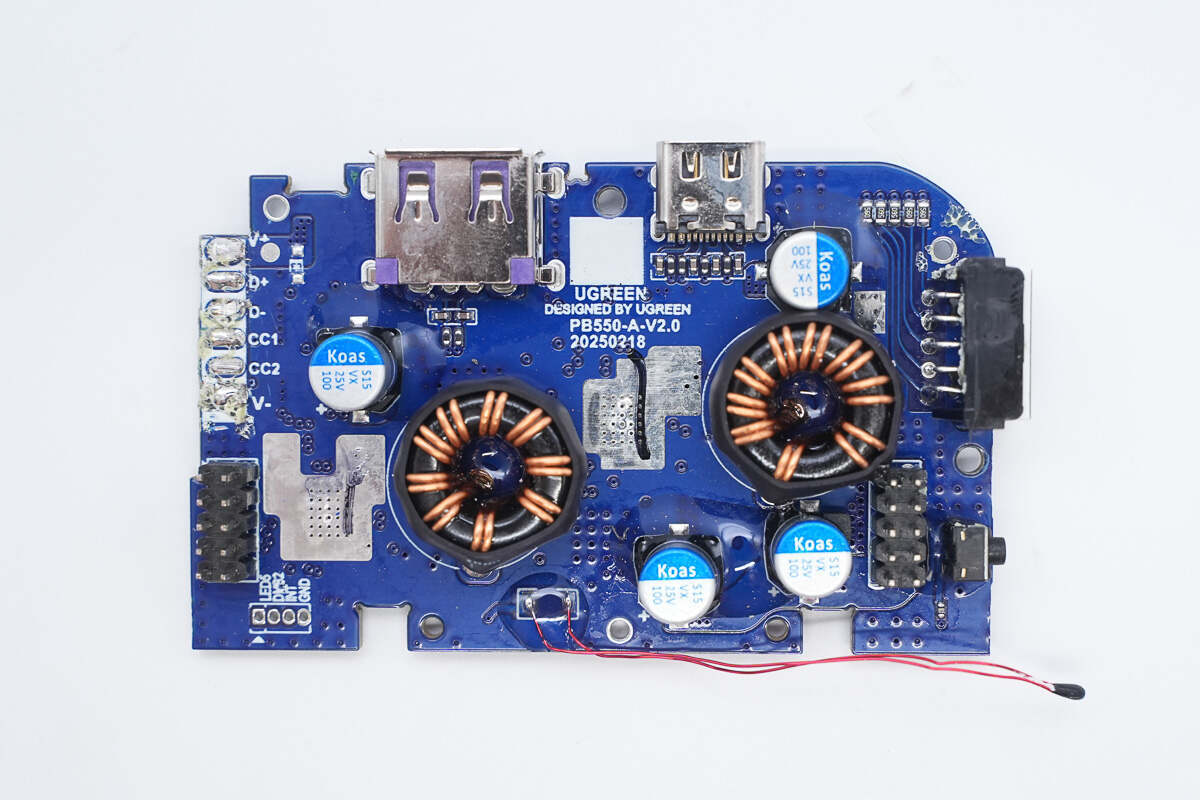

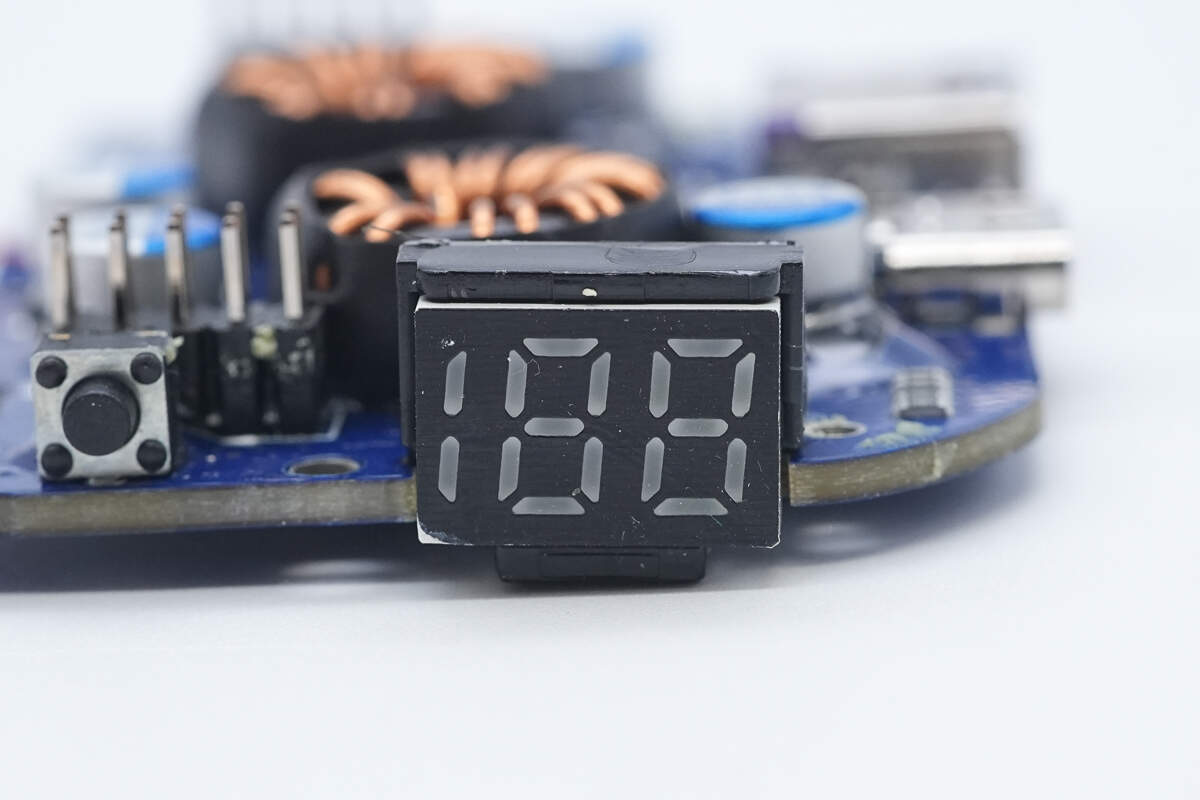

另一块板子正面设有升降压电感、滤波固态电容、热敏电阻、数显屏、电源键等，电容、电感打胶水加固。

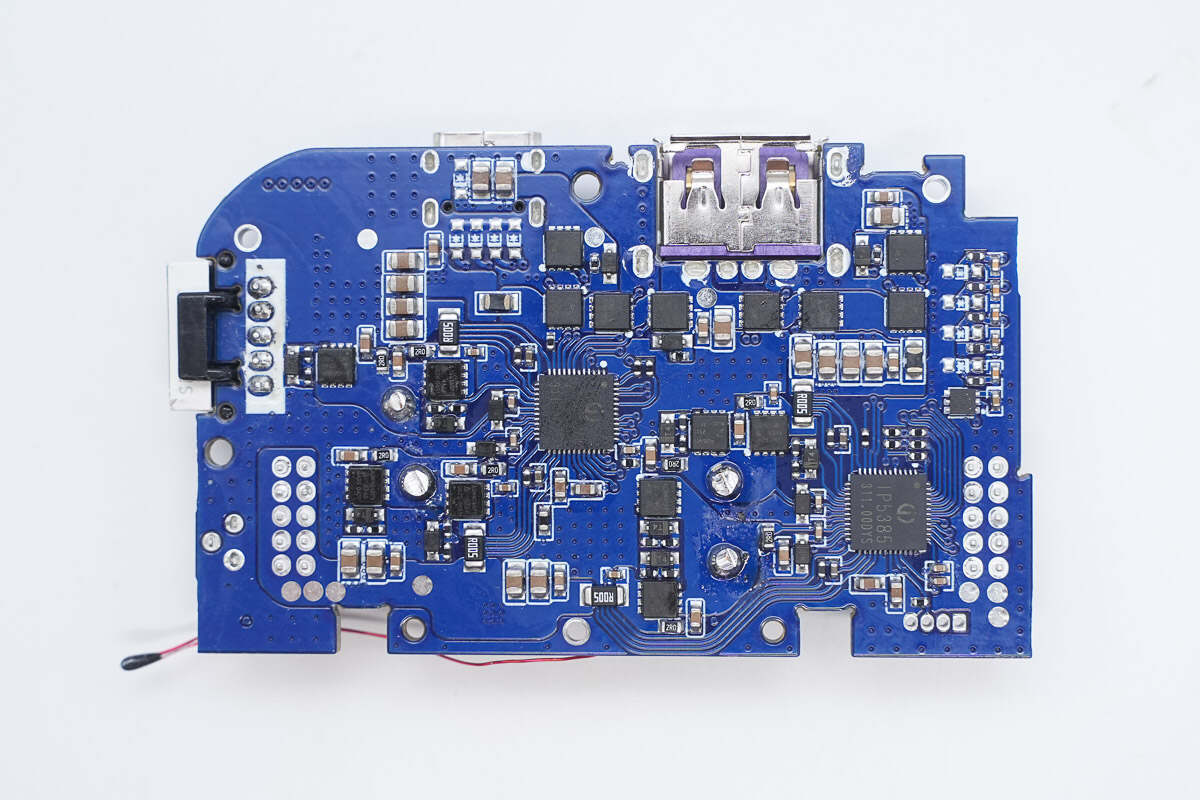

另一面设有两颗移动电源SOC芯片、升降压开关管以及接口VBUS开关管。

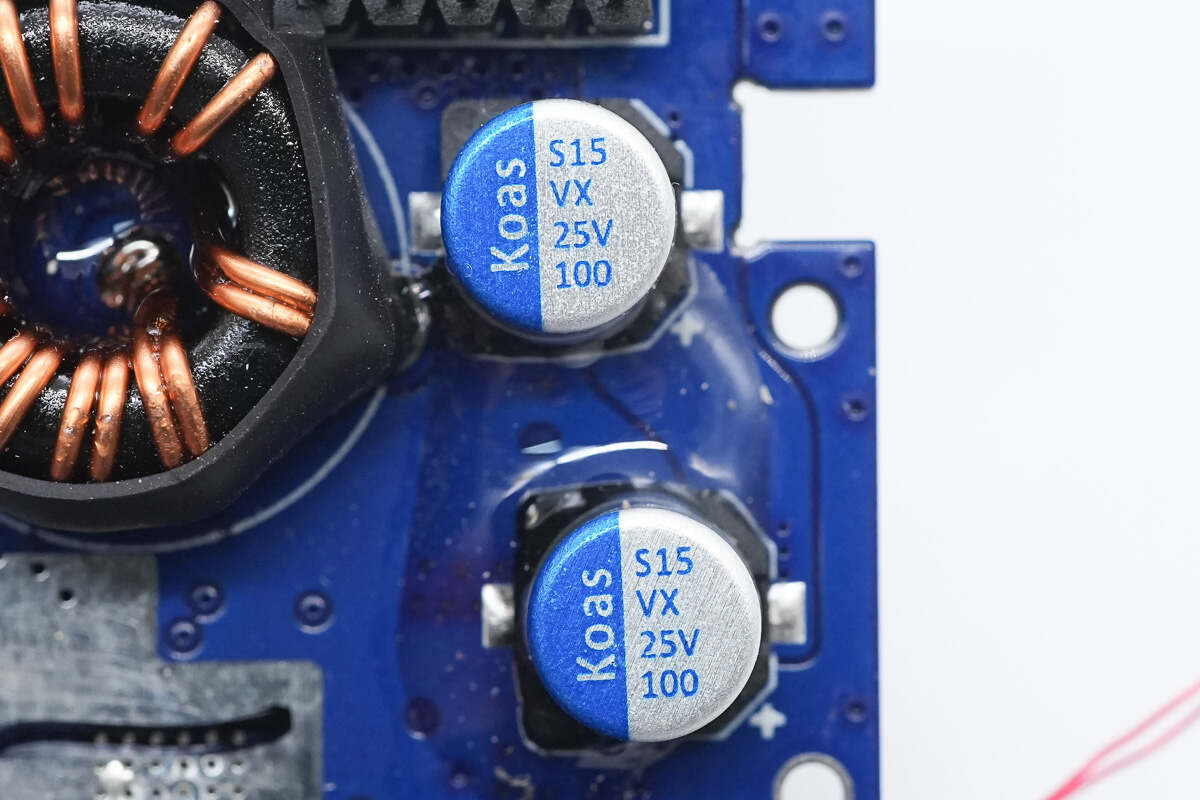

电池端滤波固态电容来自东佳，规格均为25V100μF。

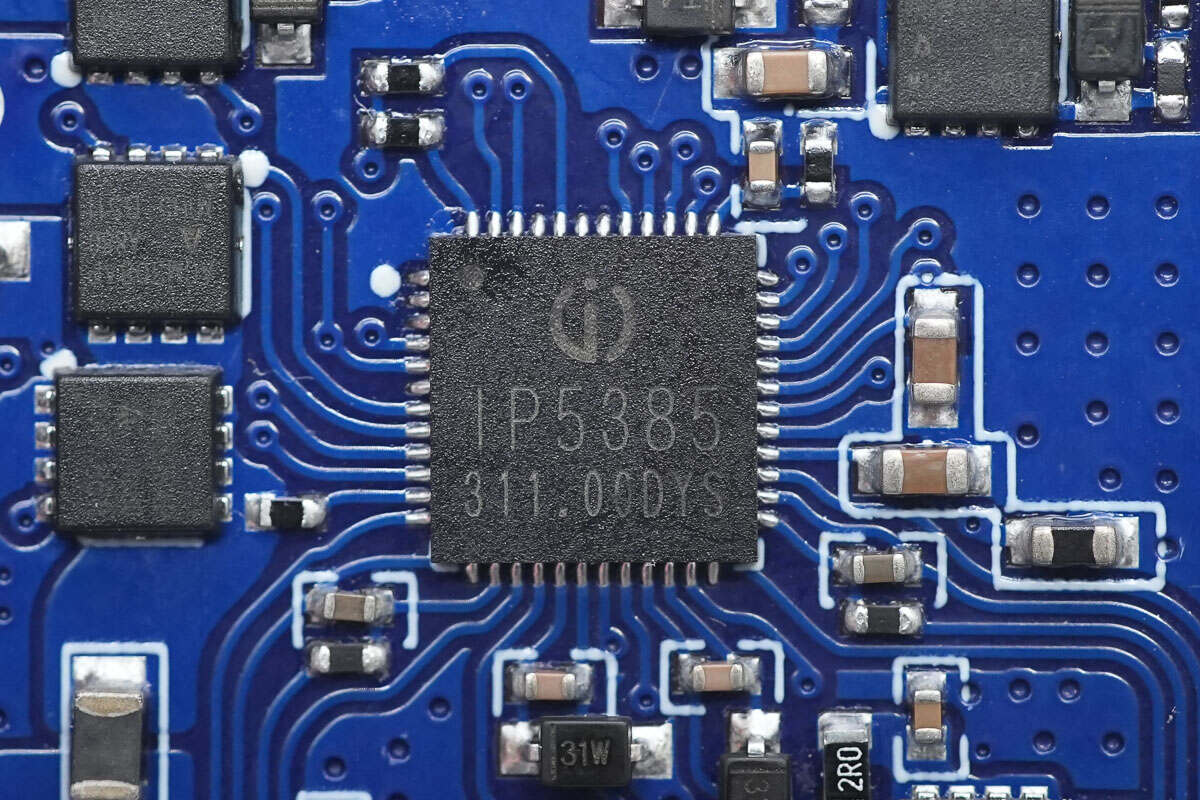

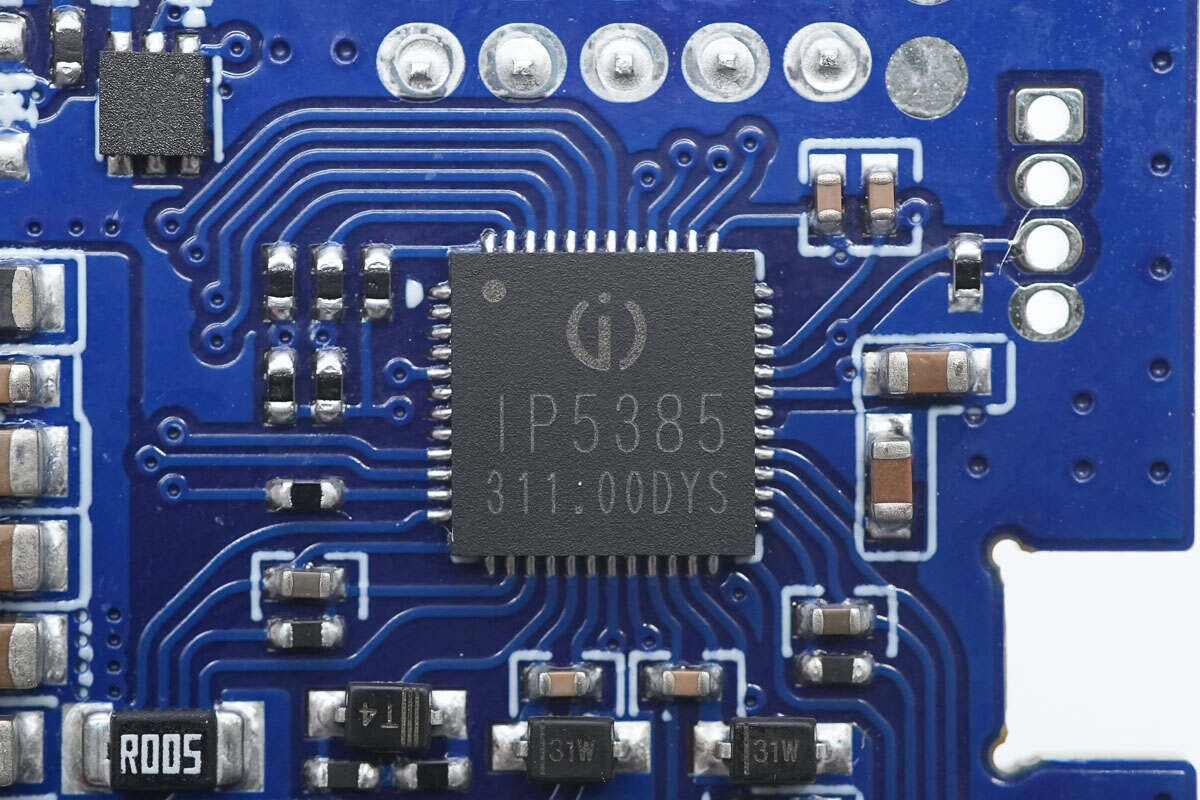

移动电源主控芯片来自英集芯科技，型号IP5385，是首款集成UFCS融合快充协议的快充移动电源SOC芯片，集成 QC2.0/QC3.0/SCP/UFCS 输出快充协议、AFC/FCP 输入输出快充协议、TYPE-C PD2.0/TYPE-C PD3.0 输入输出协议、TYPE-C PD3.0 PPS 输出协议，兼容 BC1.2 Apple 手机、同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。

IP5385 可同时支持 USB-A x2， USB-C 三个 USB 口和一个 Lightning 口，单独使用任何一个口都可以支持快充，同时使用两个及以上输出口时，只支持 5V 输入输出。得益于 IP5385 的高集成度与丰富功能，在应用时仅需极少的外围器件，只需一个电感实现双向升降压功能，有效减小整体方案的尺寸，降低 BOM 成本。

IP5385支持2~4节串联电池，同步开关升降压系统可提供最大65W的输入输出功率，轻载时自动进入休眠状态。

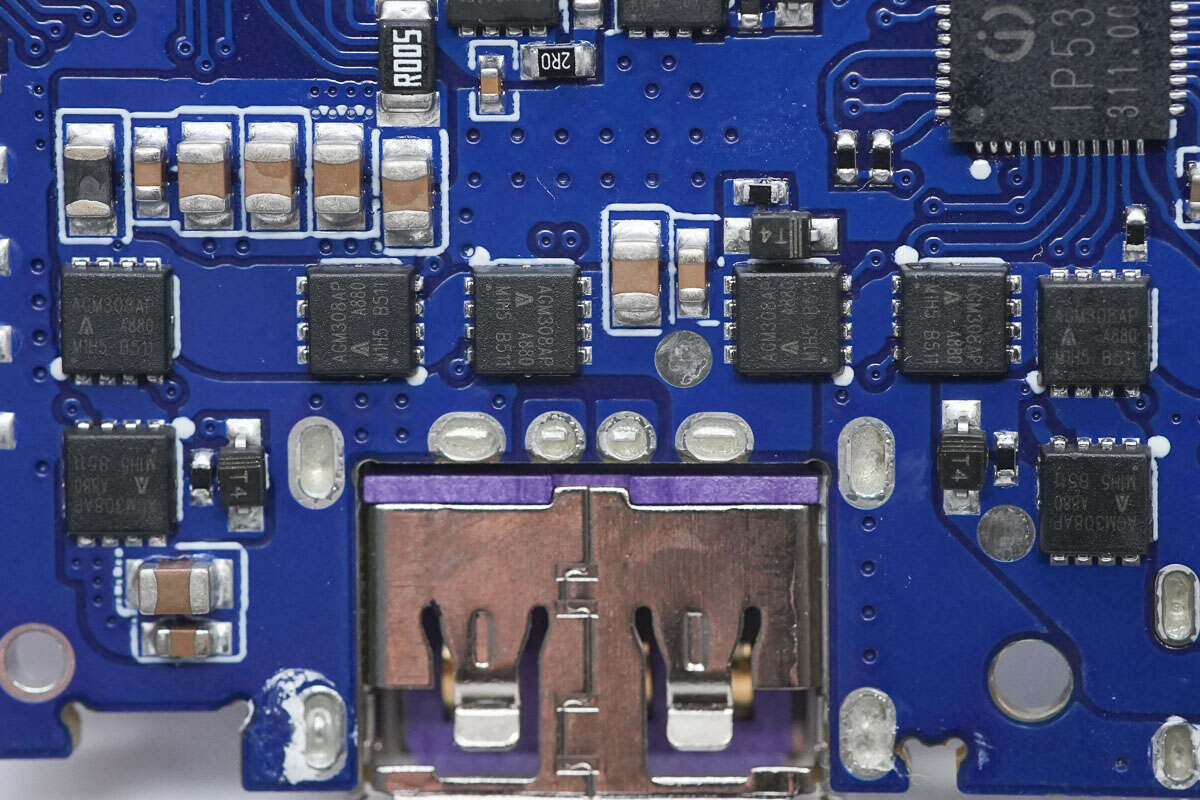

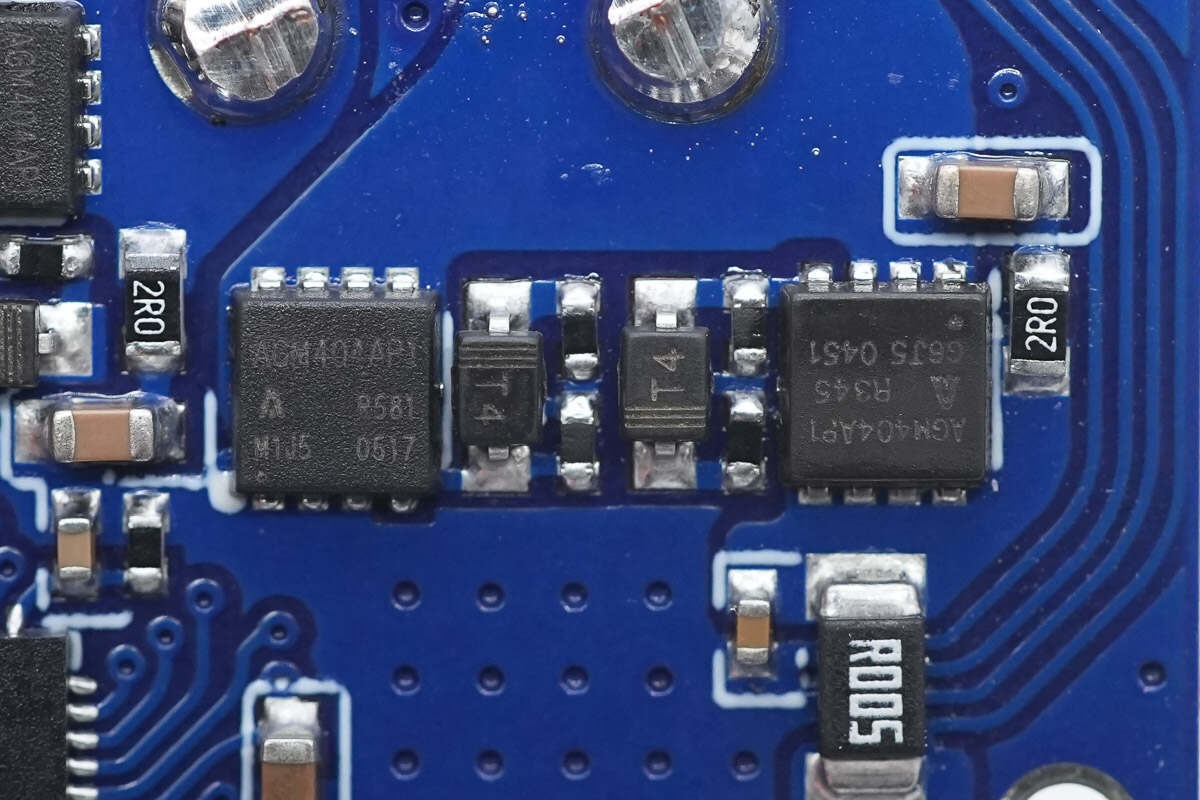

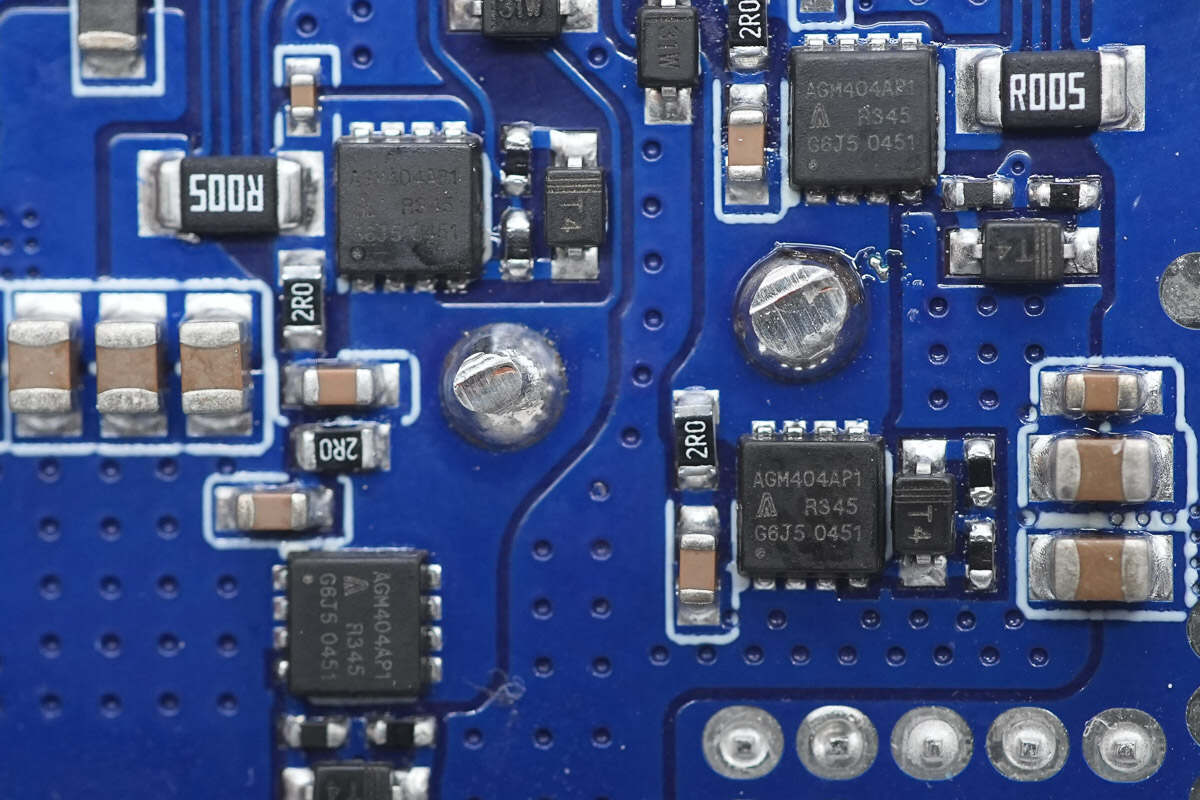

搭配的四颗同步升降压开关管均为芯控源AGM404AP1，这是一款NMOS管，耐压40V，导阻4.4mΩ，采用PDFN3.3*3.3封装。

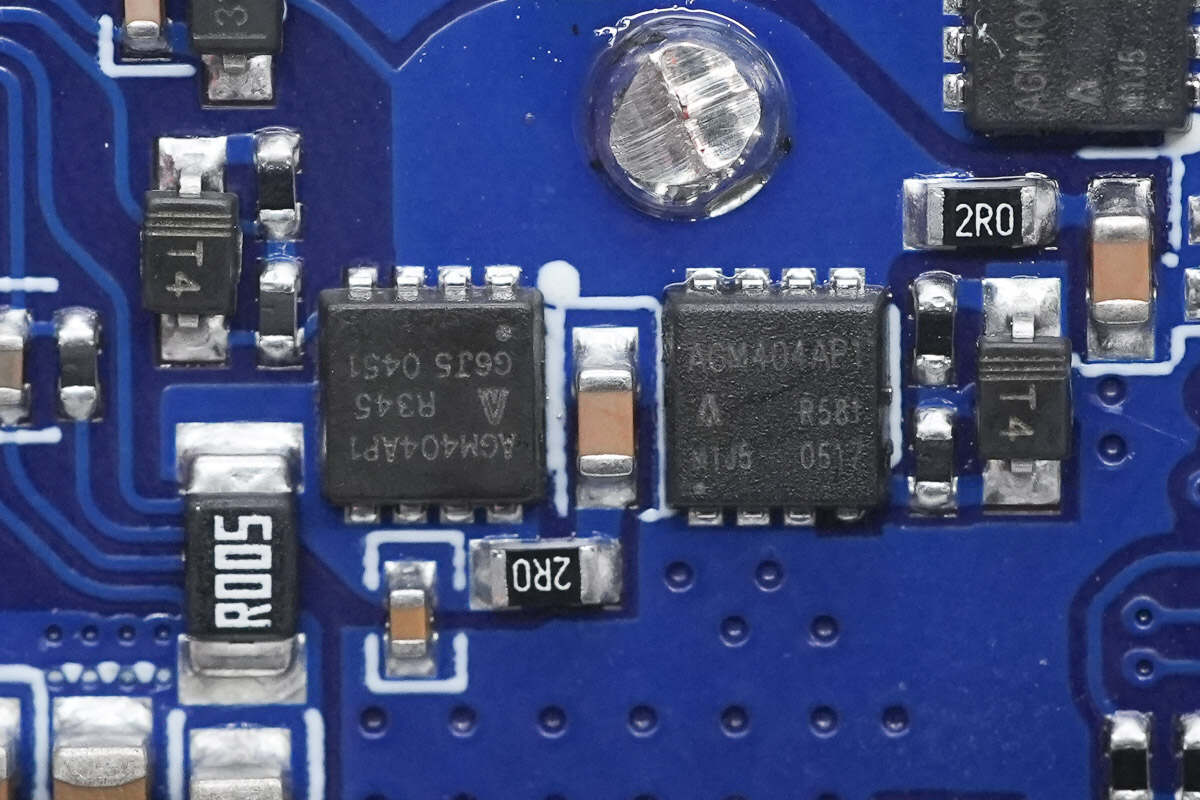

另外两颗芯控源AGM404AP1同步升降压开关管特写。

另一颗移动电源SOC芯片也是采用英集芯IP5385。

搭配的四颗同步升降压开关管也是采用芯控源AGM404AP1。

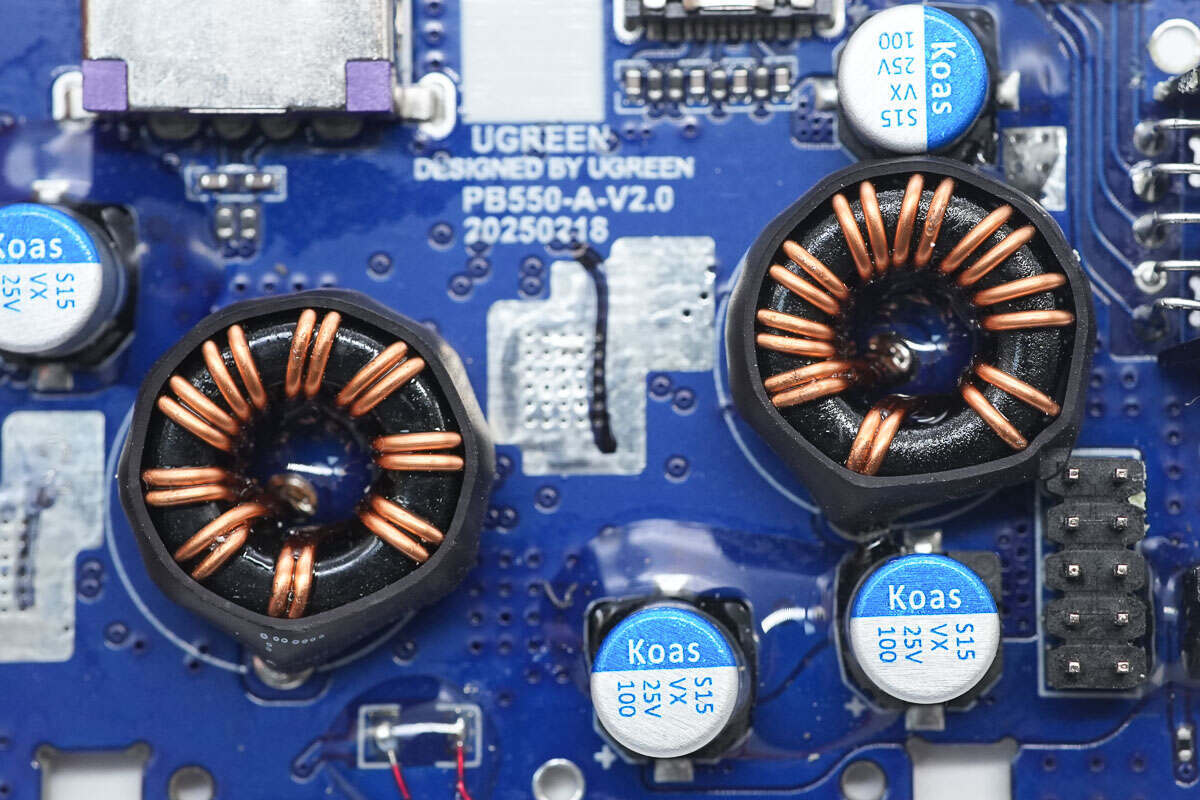

两颗升降压电感中心打胶水加固，外套热缩管绝缘保护。

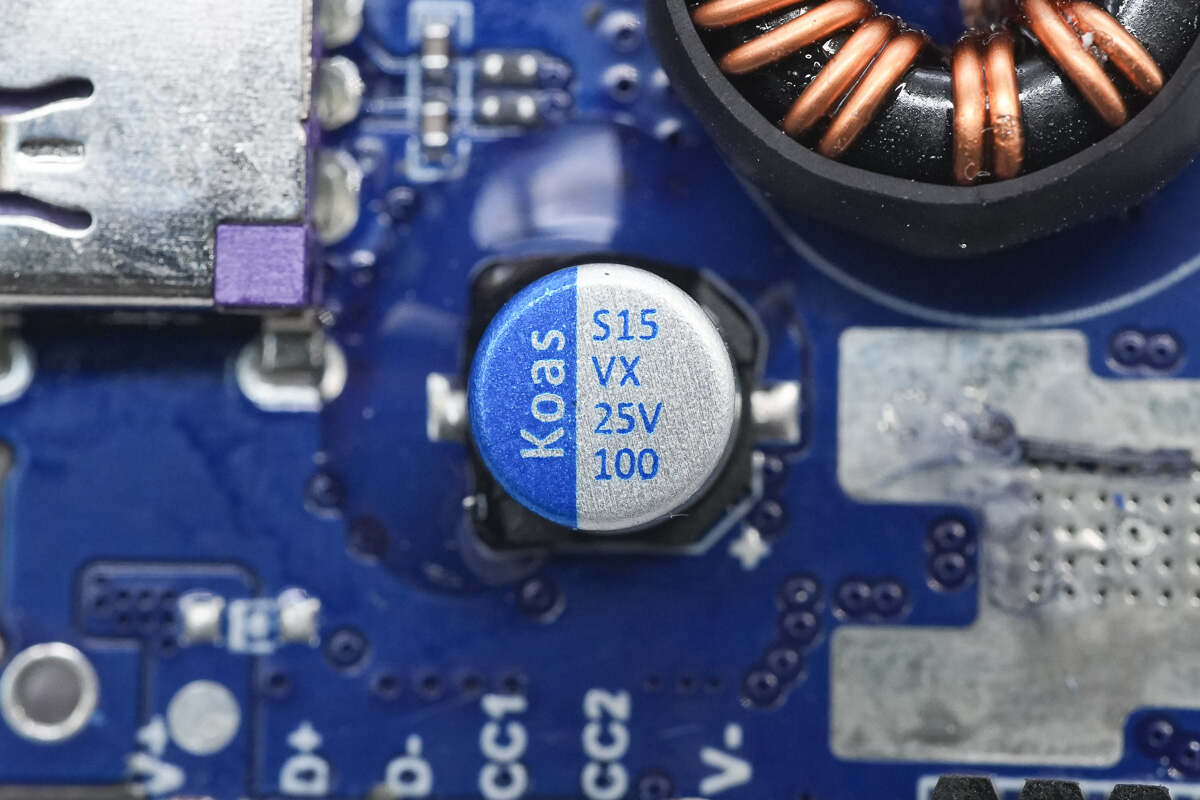

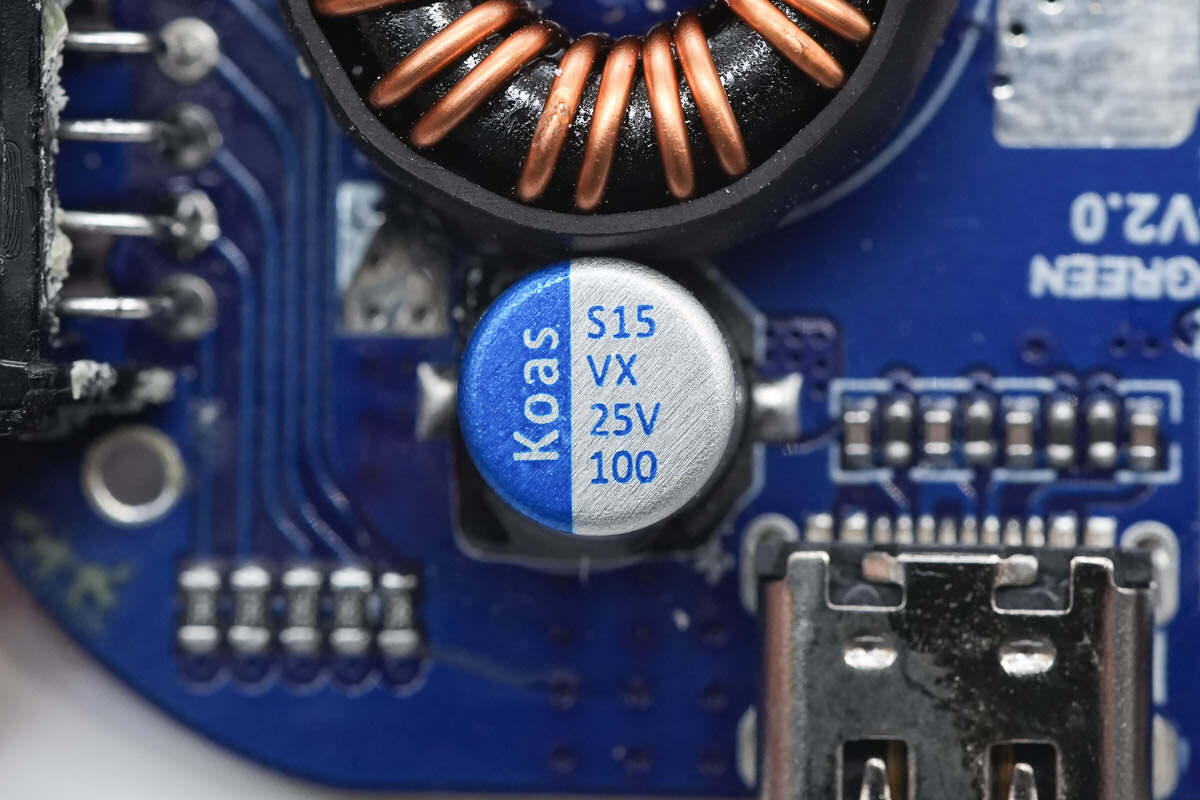

USB-C线端滤波固态电容来自东佳，规格为25V100μF。

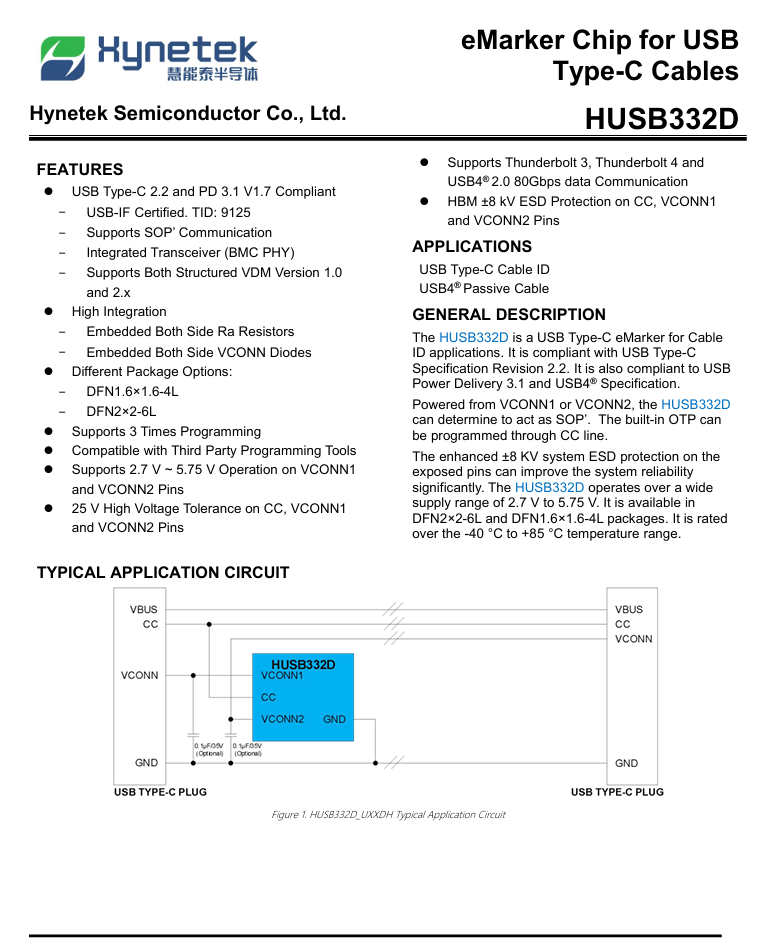

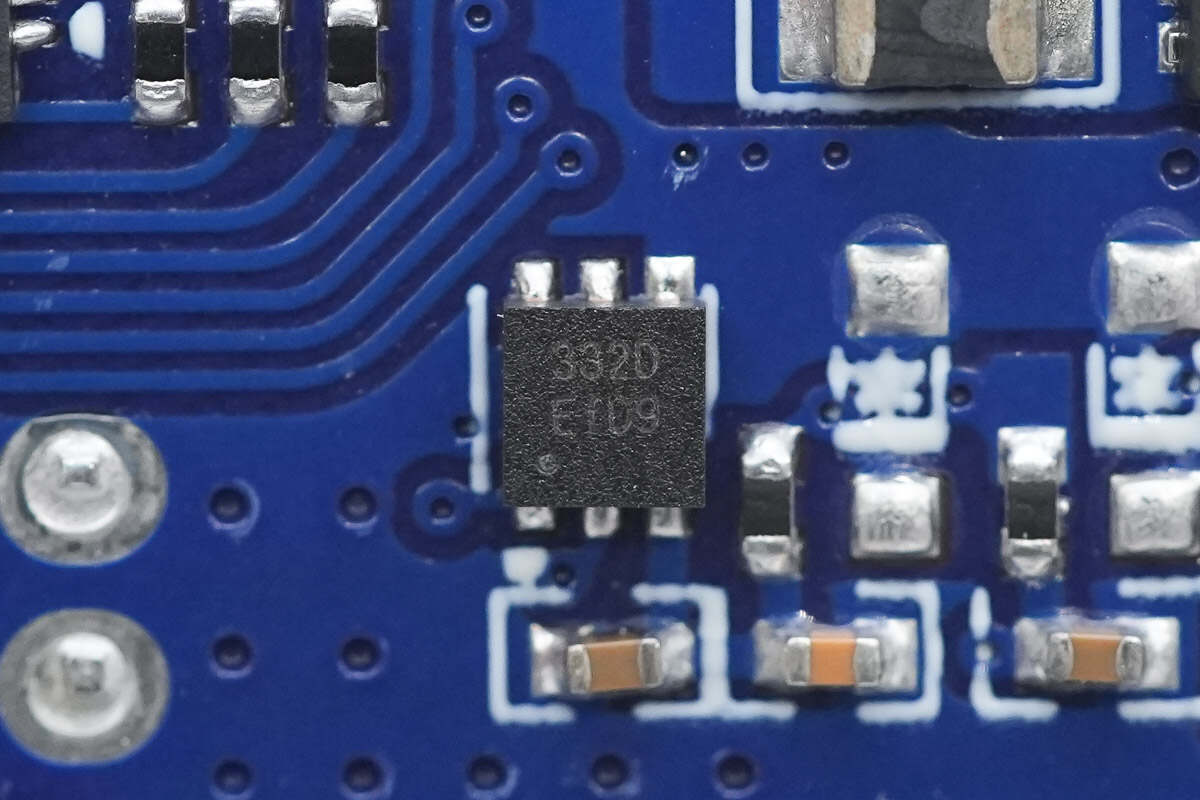

USB-C自带线E-Marker芯片布局在小板上，丝印332D，实际型号HUSB332D，是慧能泰最新推出的一款USB Type-C电子标签芯片 (USB eMarker)，它同时支持 USB Type-C 规范 2.2，USB Power Delivery 规范 3.1， USB4 2.0规范和雷电3、4规范，支持USB PD3.1 EPR扩展功率范围。同时HUSB332D已经通过了USB-IF协会认证，TID号：9125。
