TP5200 1A升压双串锂电池 充电IC
创始人
2025-09-05 16:33:35
0次
1 概述
● TP5200是一款开关升压型双串8.4V锂电池充电管理芯片。其ESOP8的封装以及简单的外围电路，使得TP5200非常适用于便携式设备的大电流充电管理应用。
● TP5200对电池充电分为涓流预充、恒流、恒压三个阶段，恒流充电电流可通过外部电阻 调整。TP5200内置功率PMOSFET，同步外置NMOS管，同步开关结构使其具有极少的外围器件，有效减少方案尺寸，降低BOM成本。
2 特性
● 同步开关升压充电
● 升压充电效率90%
● 外部可编程充电电流，0.1A--1A
● 电源自适应功能，可适用太阳能适配器
● 红绿LED充电状态指示
● 芯片温度保护，过流保护，过压保护等
● 电池温度保护、短路保护
● 开关频率650KHz
● 小于1％的充电电压控制精度
● 涓流、恒流、恒压三段充电，保护电池
● 采用ESOP8封装
3 绝对最大额定值
● 静态输入电源电压（VIN）：20V
● BAT：0V～9V
● BAT 短路持续时间：连续
● 最大结温：120℃
● 工作环境温度范围：-20℃～85℃
● 贮存温度范围：-30℃～125℃
● 引脚温度（焊接时间 10 秒）：260℃
4 应用
● 双节锂电池/锂离子电池充电

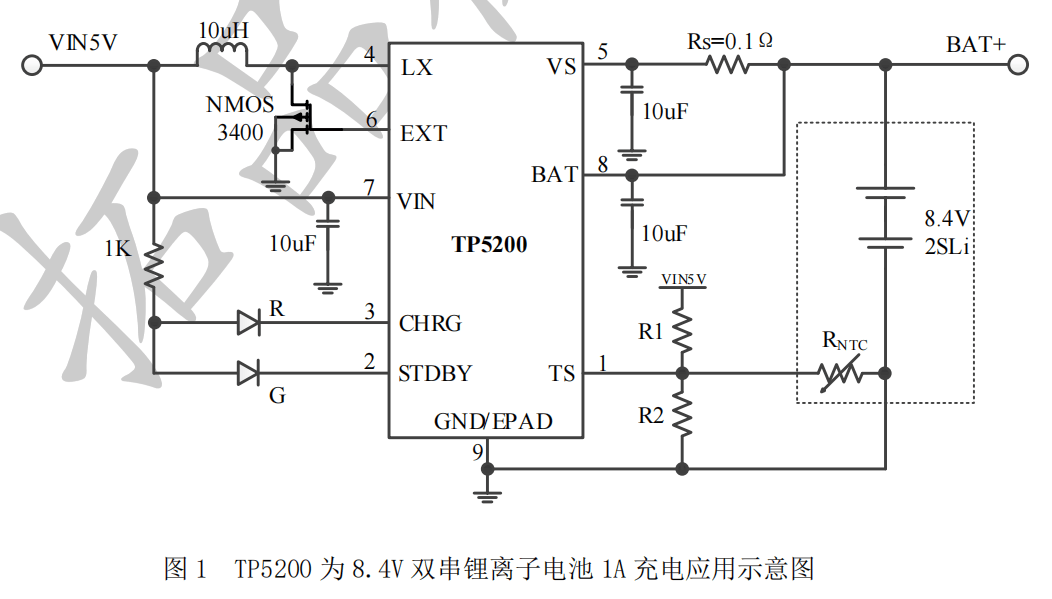

5 典型应用电路

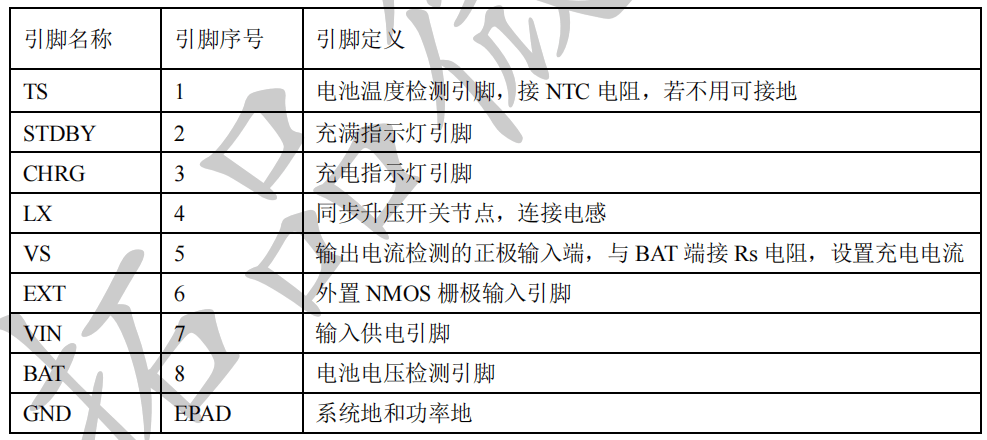

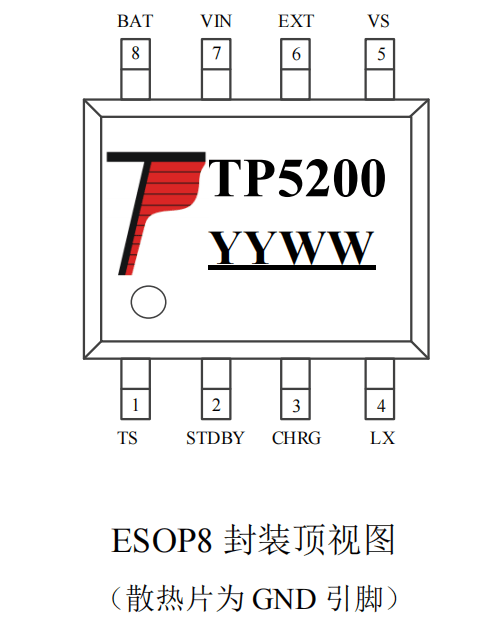

6 引脚配置
