可安心带上飞机/高铁/地铁，京东京造165W自带线移动电源拆解
前言
近期充电头网拿到了京东京造一款165W自带线移动电源，产品配置USB-C自带线以及1A1C快充接口，在智融科技两颗SW6306升降压SOC的加持下，两个USB-C接口均支持65W输入以及100W输出双向快充，并提供165W总输出功率，性能相当强悍。
此外产品还带有挂绳、电量数显屏等实用设计，USB-C自带线可嵌入式收纳方便携带和使用。内置车规级动力电芯，并通过国家CCC认证，符合国际航空、铁路运输标准，可安心带上飞机/高铁/地铁。下面我们就来看看这款充电宝的具体设计。
京东京造165W自带线移动电源开箱
包装盒正面印有京东京造品牌、产品名称、外观以及四大卖点标识。

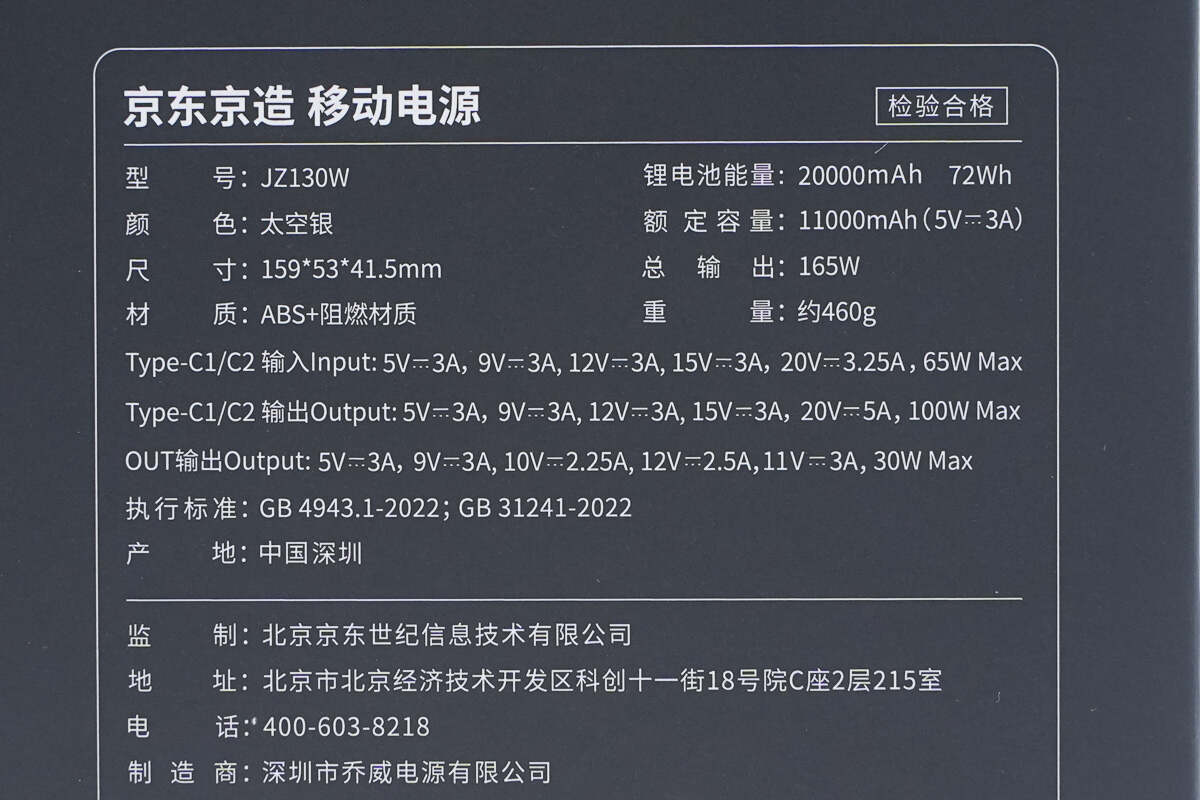

背面印有产品参数信息。
包装盒上参数特写，下面到产品实物展示环境再介绍。

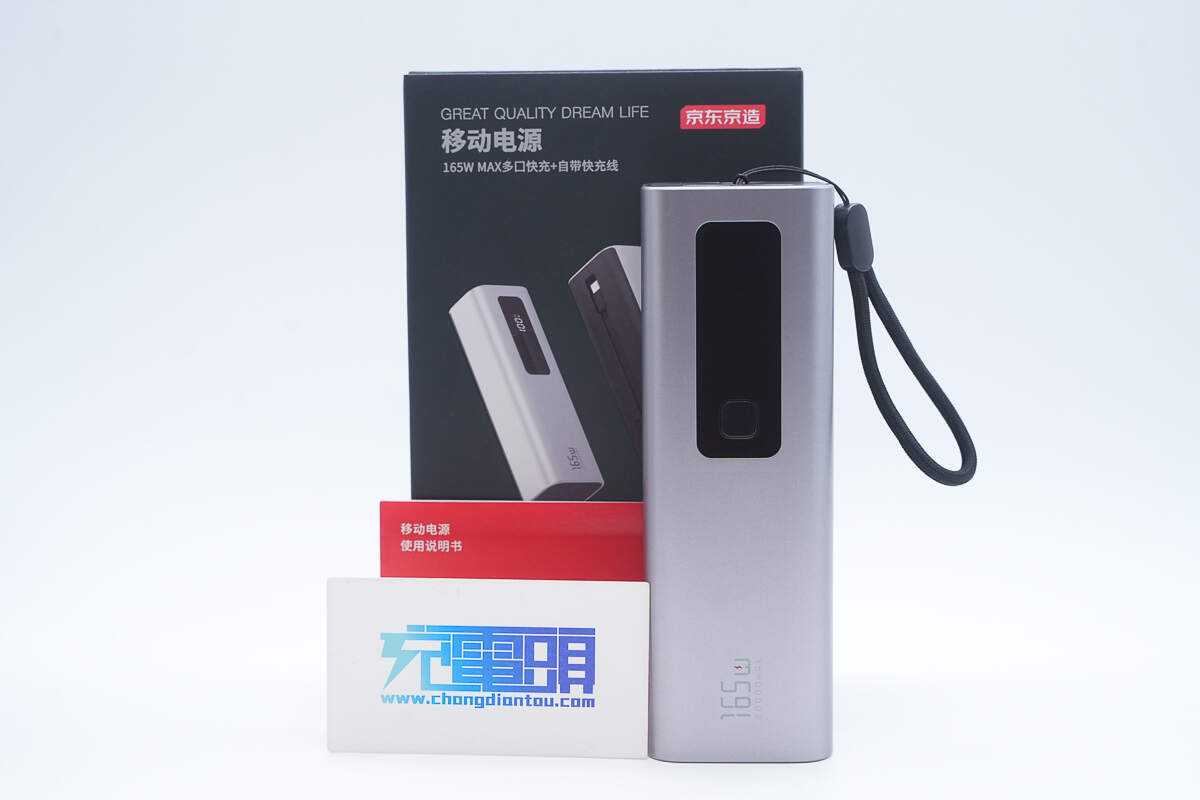

包装内含移动电源以及使用说明书。
京东京造165W快充移动电源采用ABS+阻燃PC材质外壳，拥有V0级防火性能，机身表面采用亲肤喷涂工艺处理，钛空银配色带来更高级观感。
机身正面印有165W和20000mAh两大关键参数。

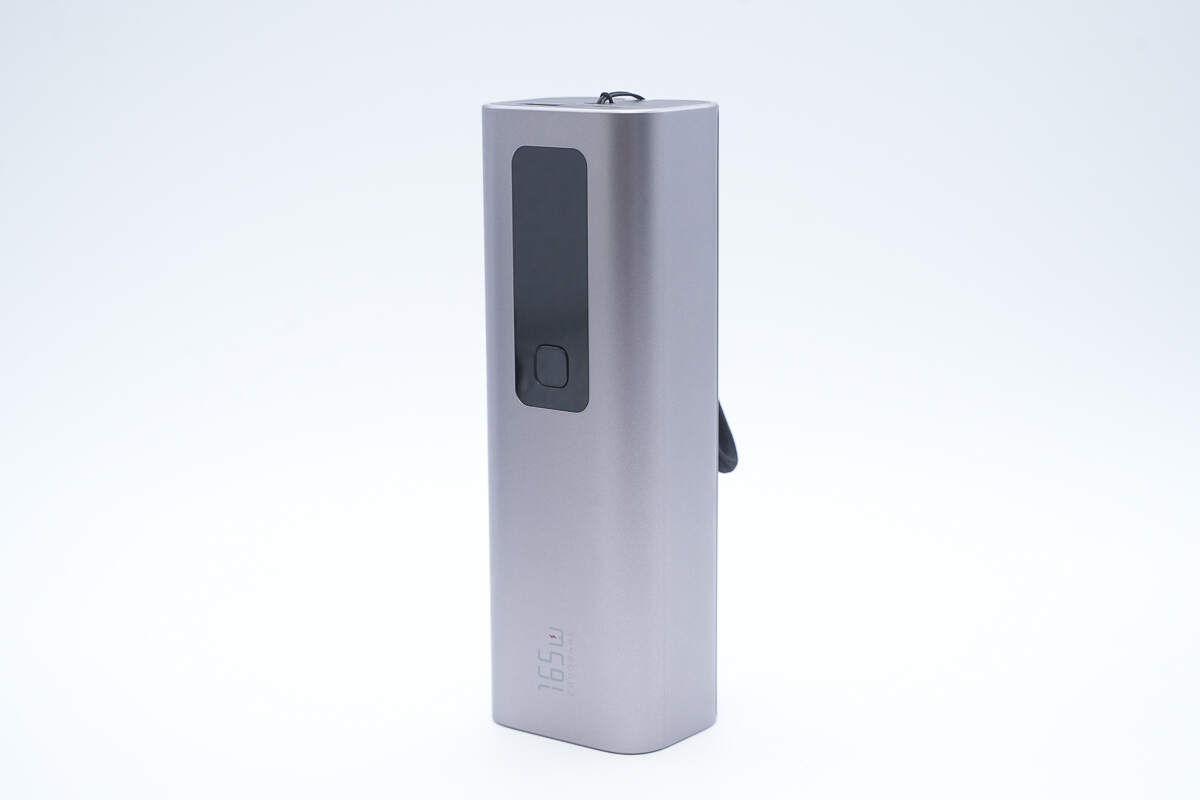

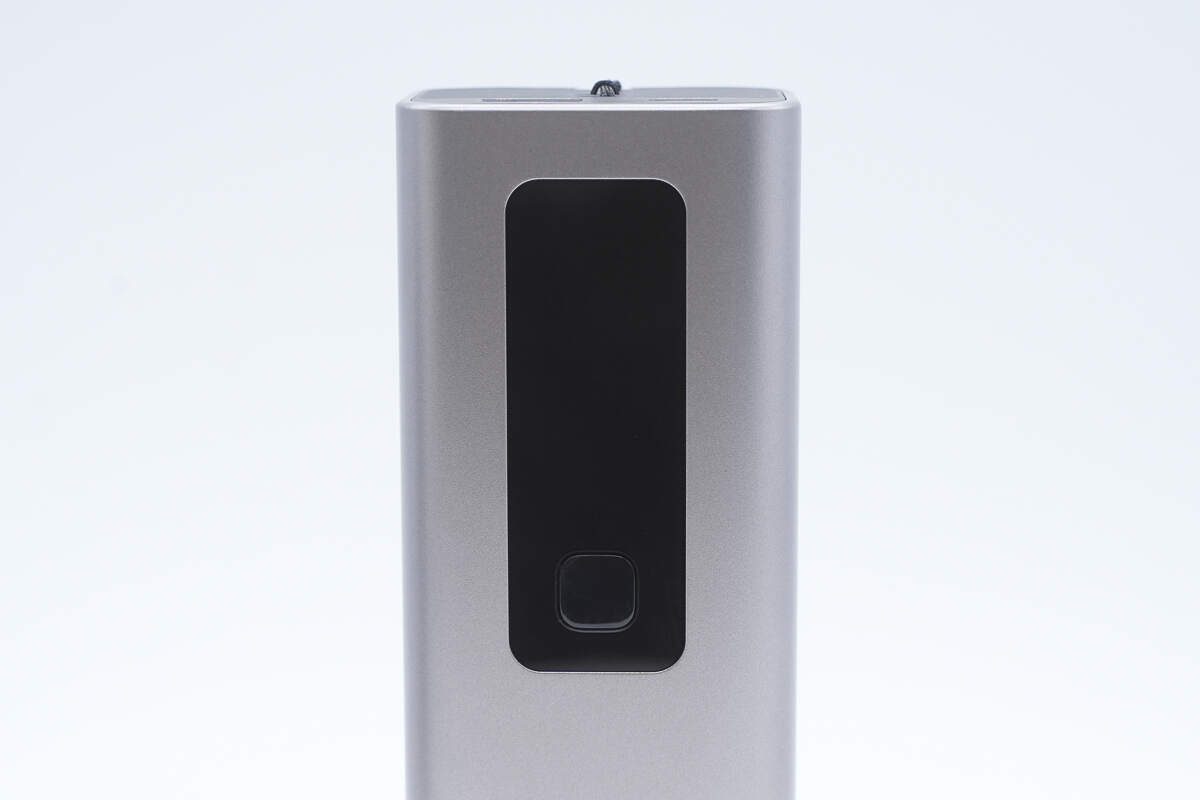

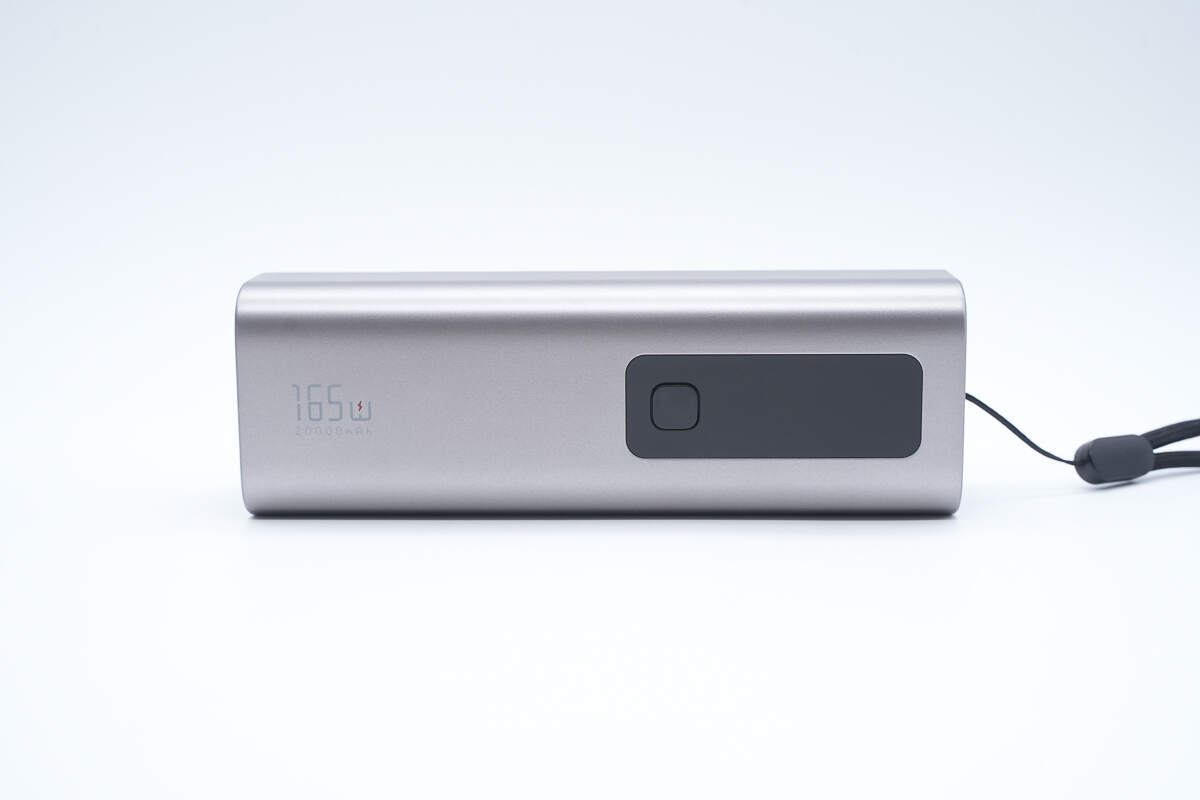

正面上方为独立黑色面板设计，并配置电源键以及隐藏式数显屏。

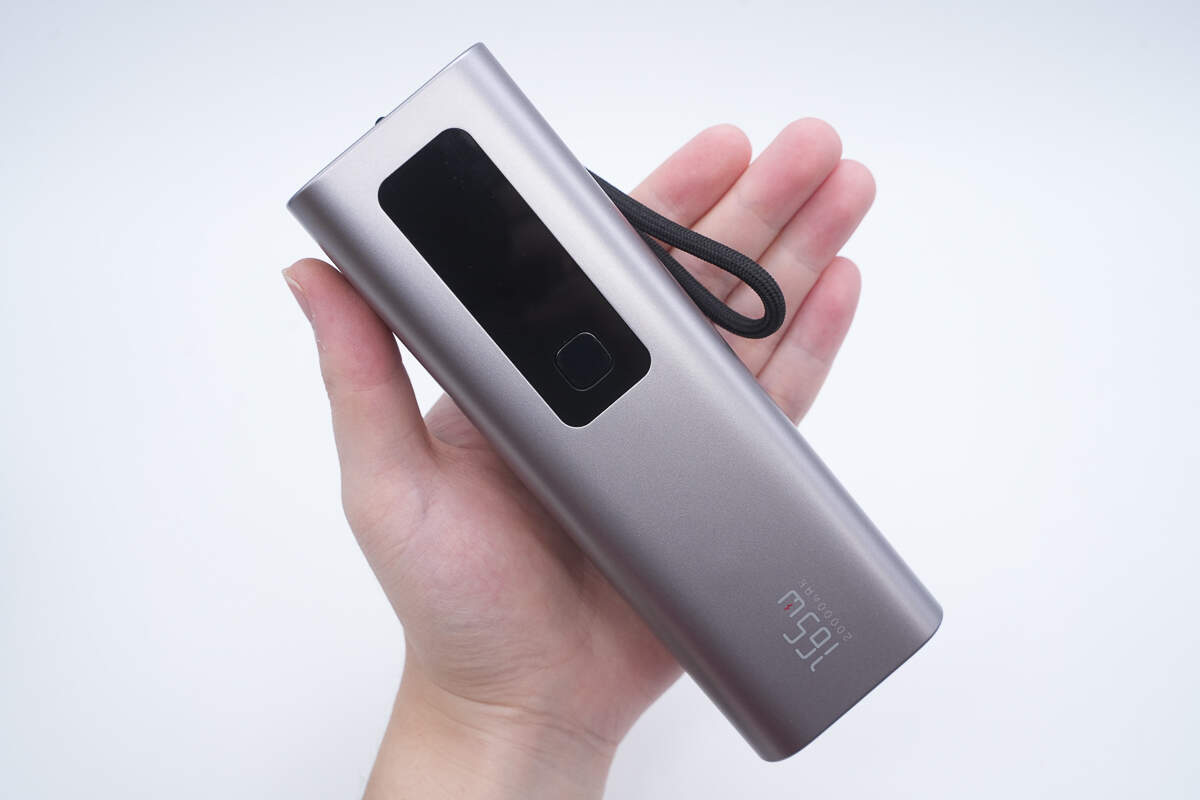

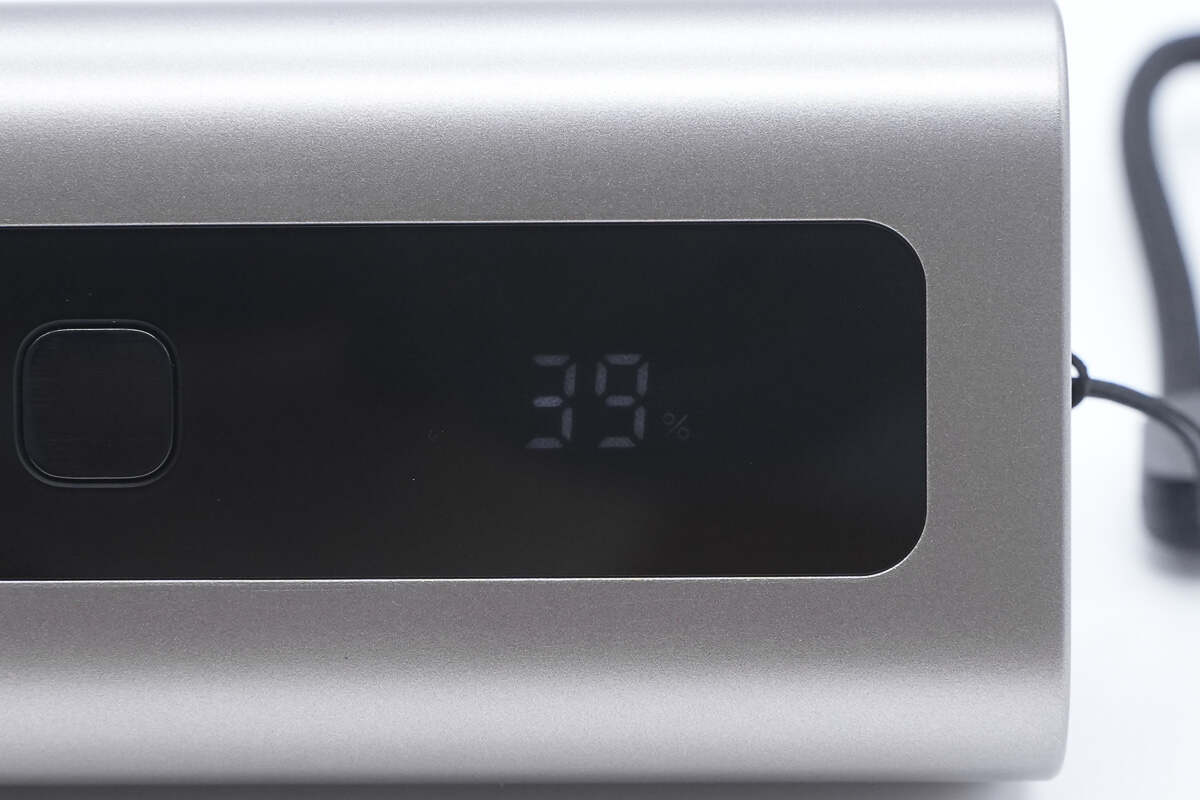

数显屏可实时精确反馈移动电源剩余电量，方便用户规划用电。

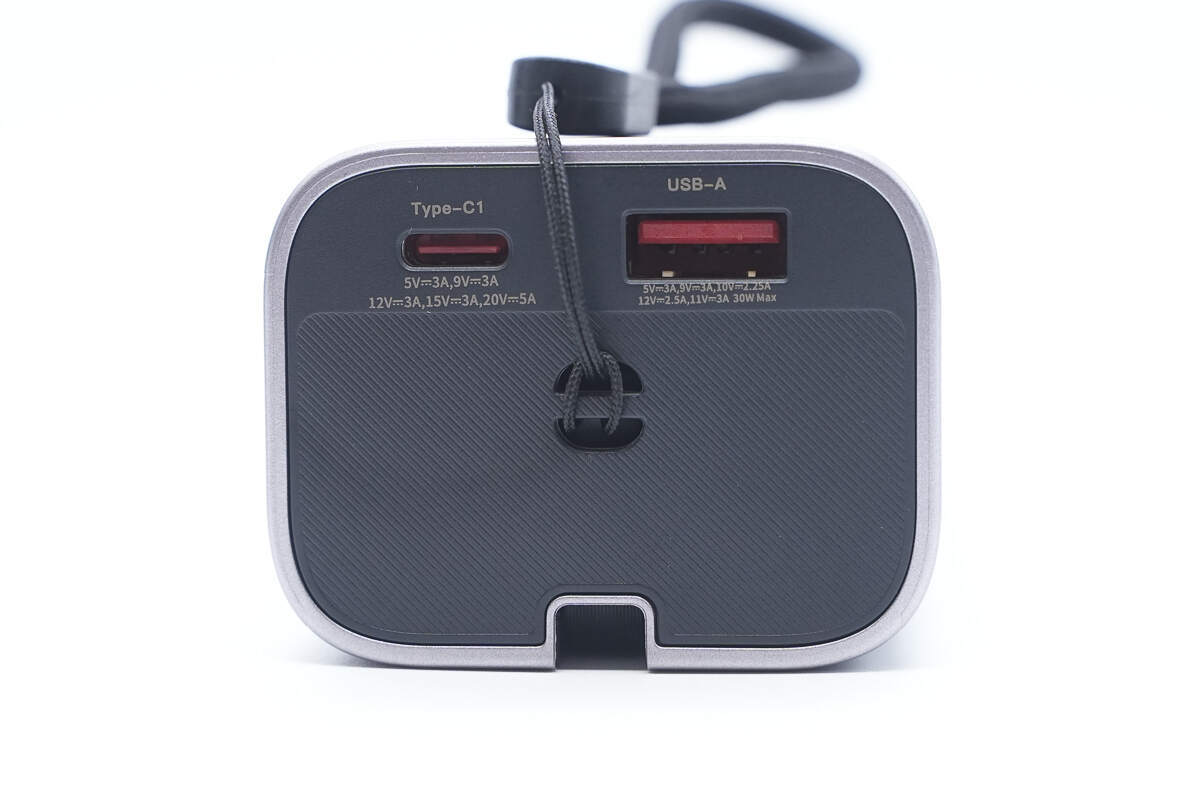

顶部配置1A1C接口，并在接口旁印有相应参数信息。

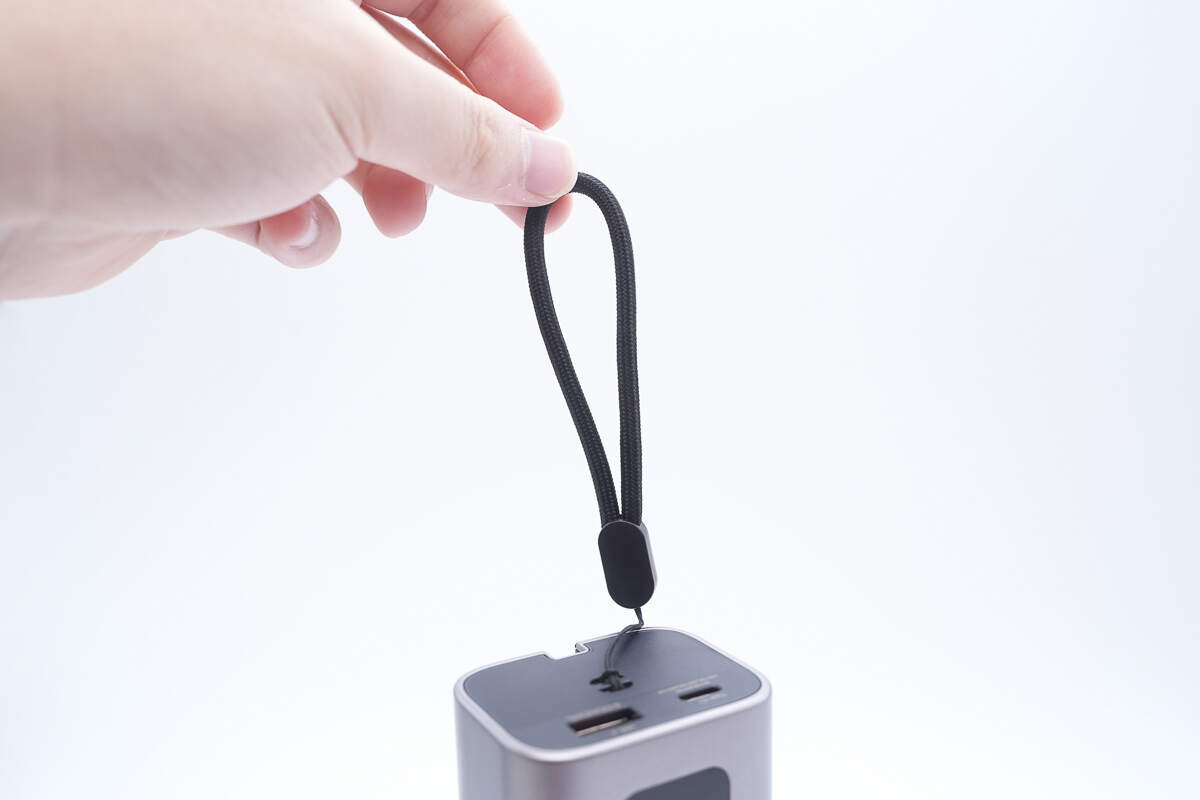

此外还设计有挂绳，方便用户户外拎提。

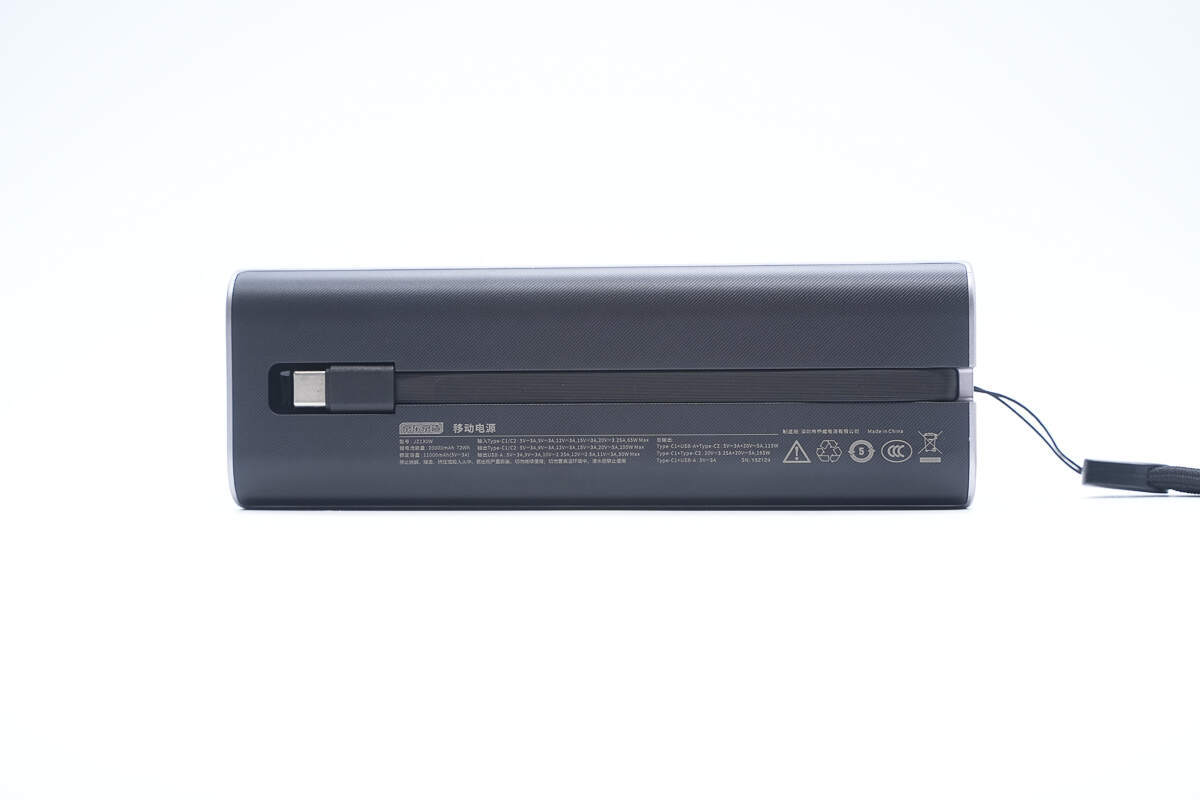

背面设有USB-C2自带线，嵌入式收纳设计便携使用更护线。

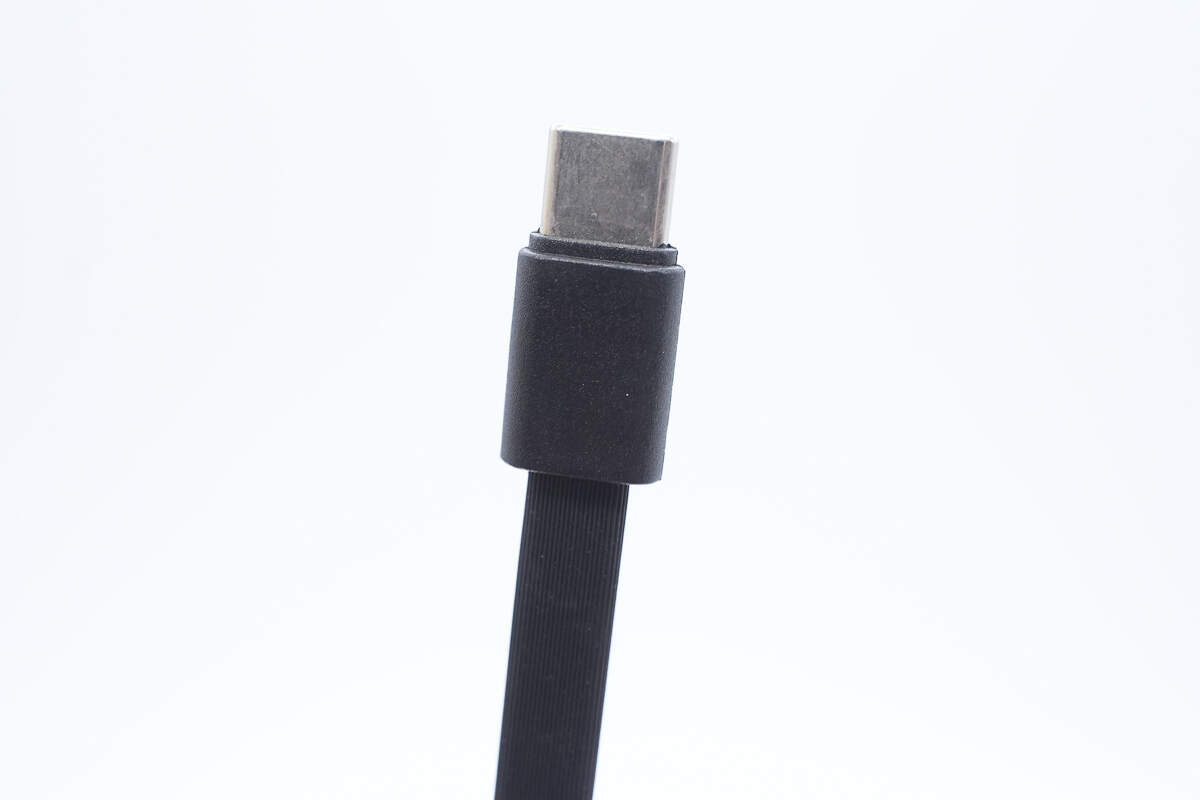

USB-C2自带线端子外壳磨砂处理方便插拔。

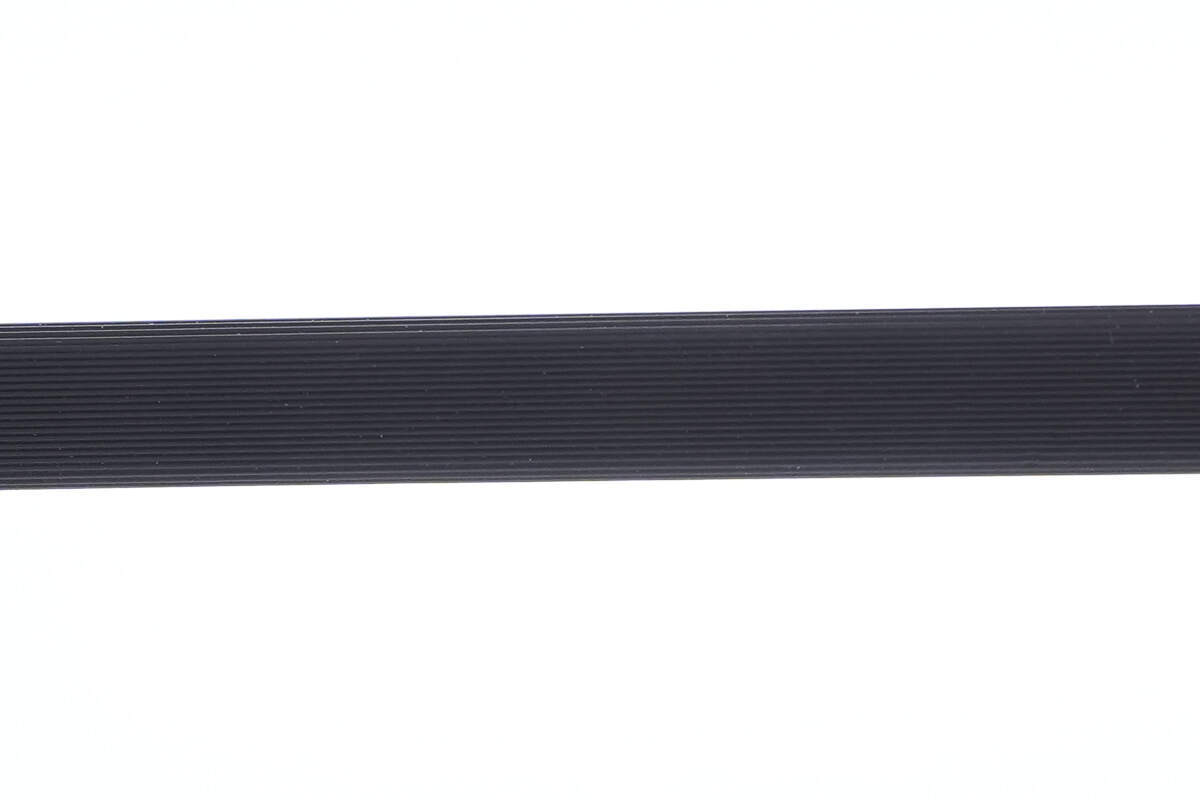

线身扁平设计，并采用TPE材质，高柔韧度弯折不易断。
移动电源参数特写
型号：JZ130W
锂电池能量：20000mAh 72Wh
额定容量：11000mAh（5V3A）
输入Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max
输出Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A 100W Max
输出USB-A：5V3A、9V3A、10V2.25A、12V2.5A、11V3A 30W Max:
总输出：
Type-C1+USB-A+Type-C2：5V3A+20V5A 115W
Type-C1+Type-C2：20V3.25A+20V5A 165W
Type-C1+USB-A：5V-ЗA
制造商：深圳市乔威电源有限公司

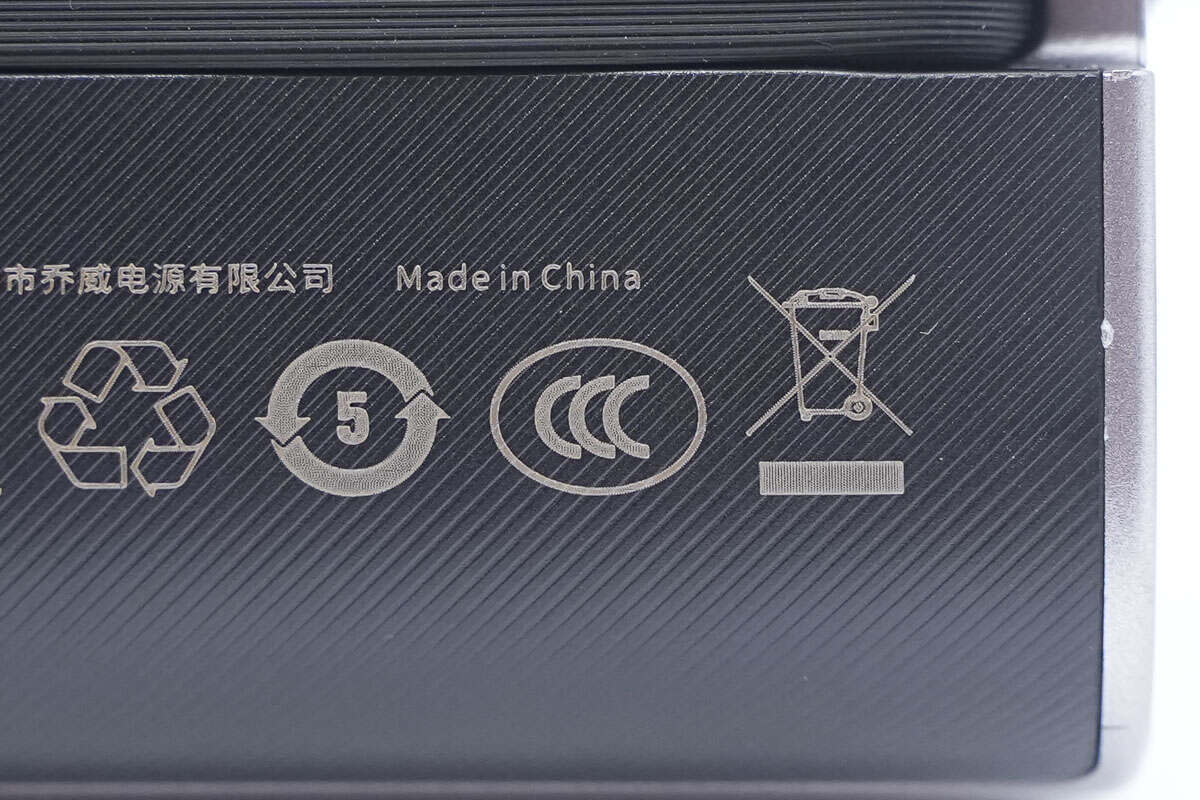

移动电源通过了国家CCC强制认证。

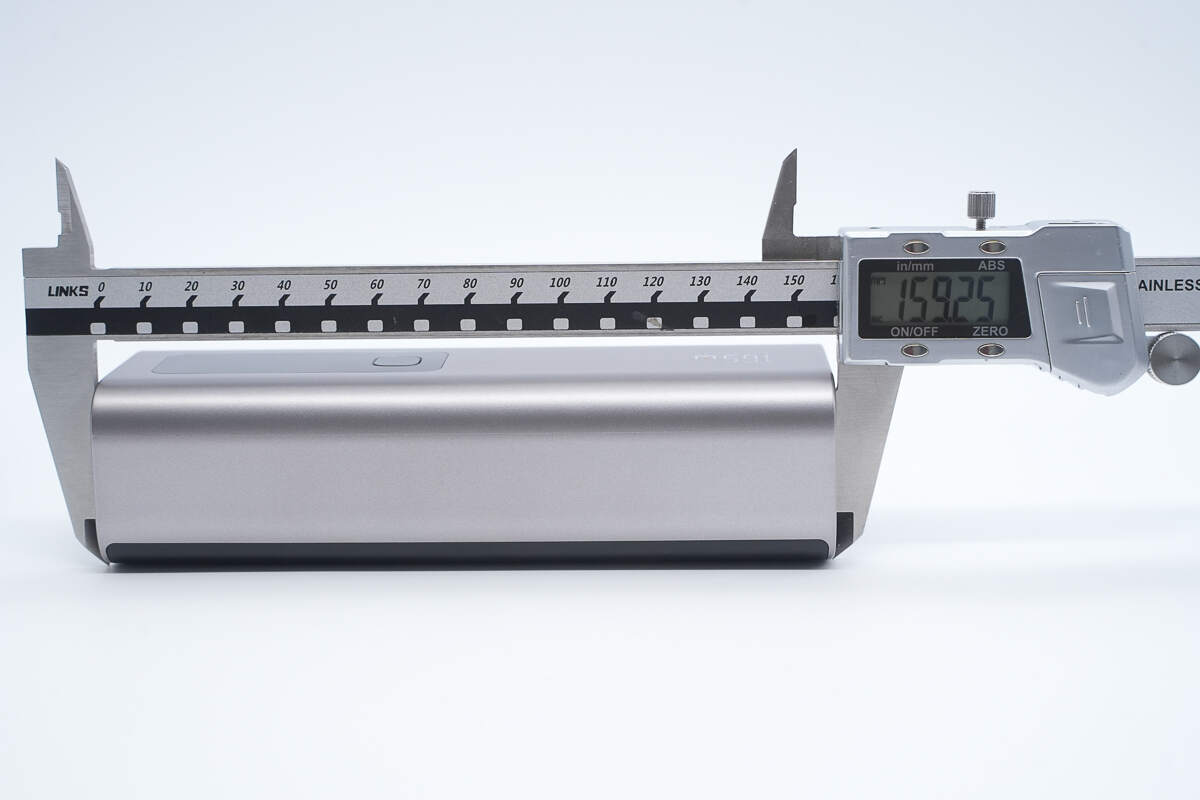

实测移动电源机身长度为159.25mm。

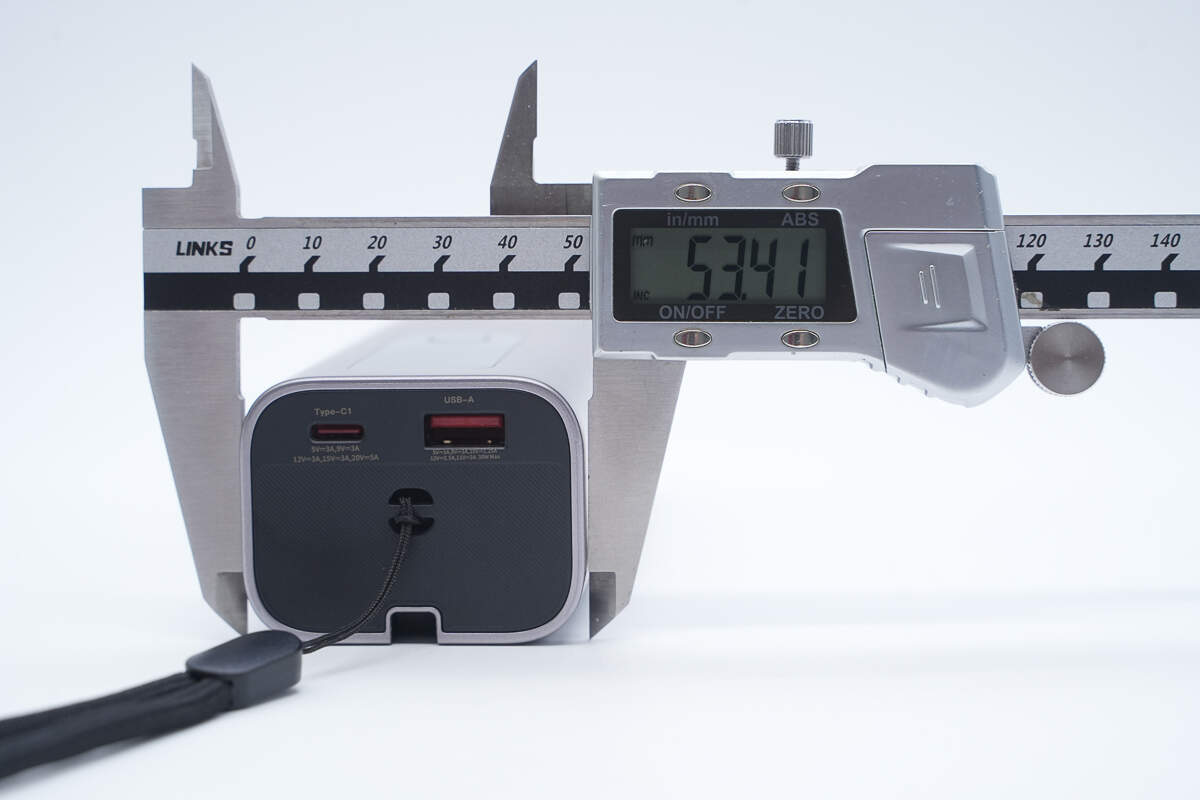

宽度为53.41mm。

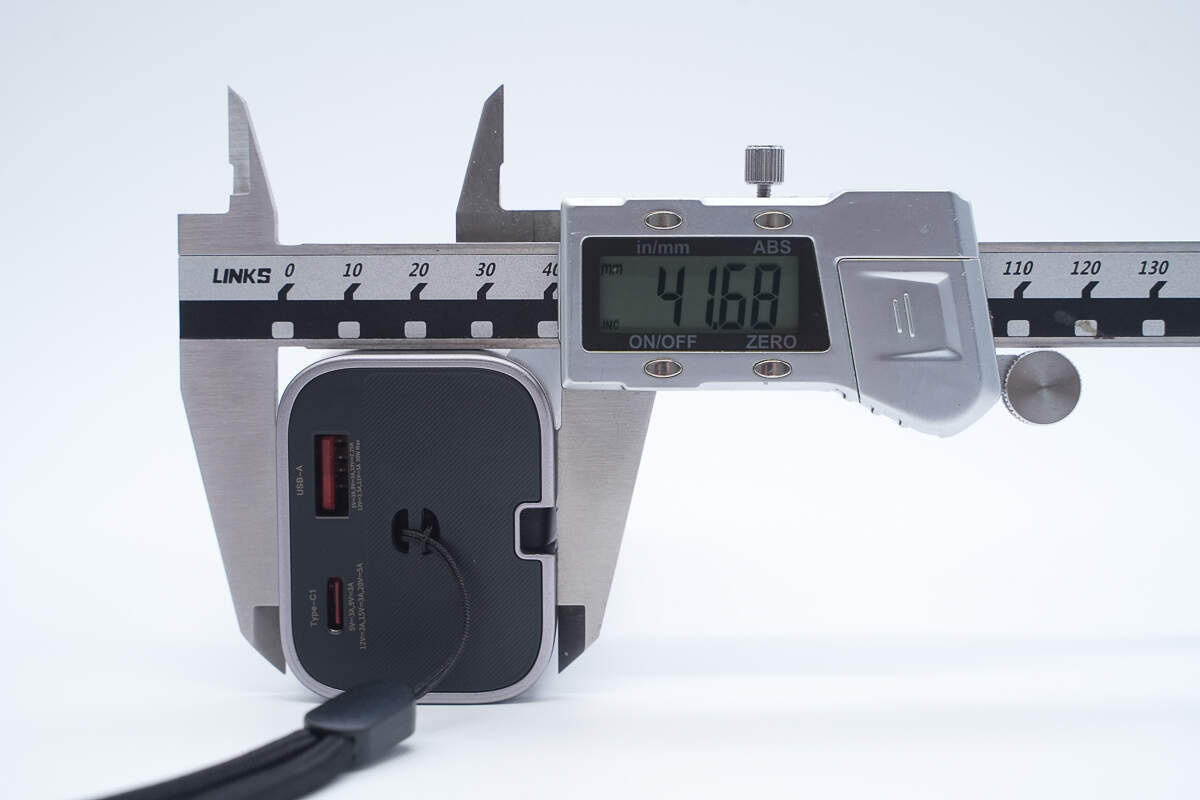

厚度为41.68mm。

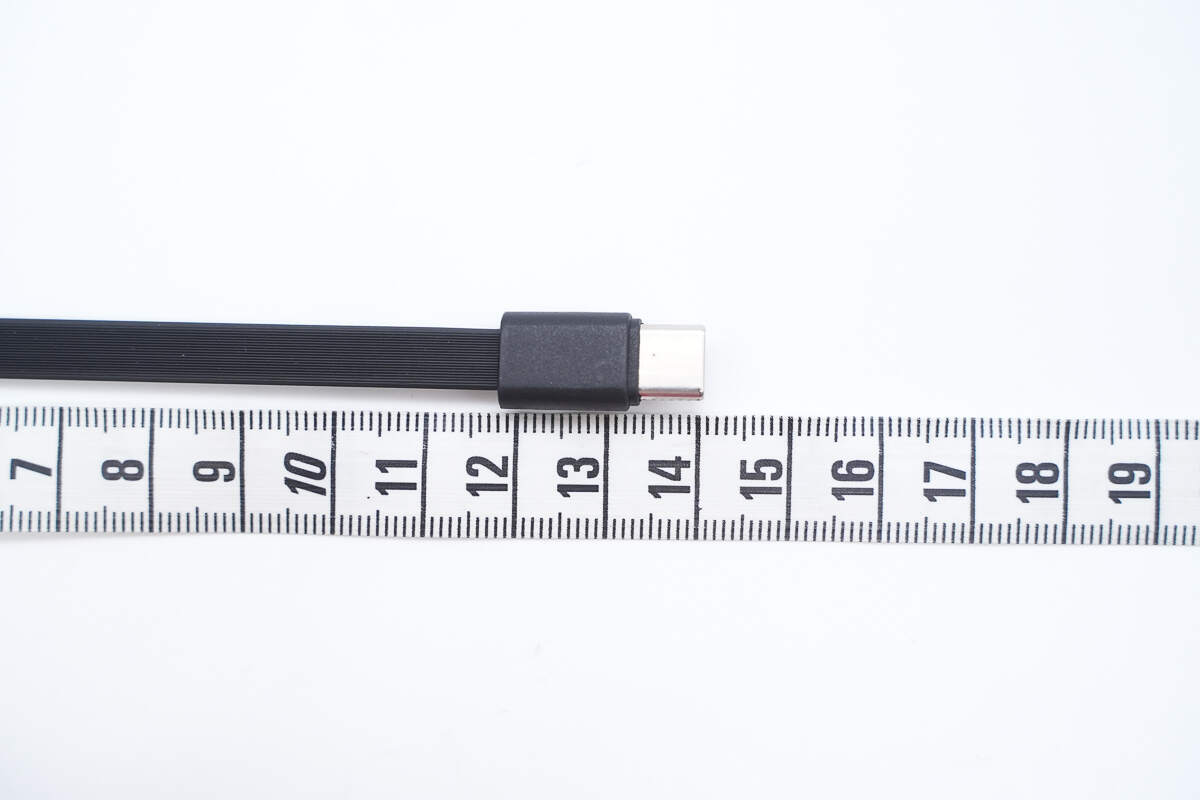

USB-C2自带线长度约为14cm。
移动电源拿在手上的大小直观感受。

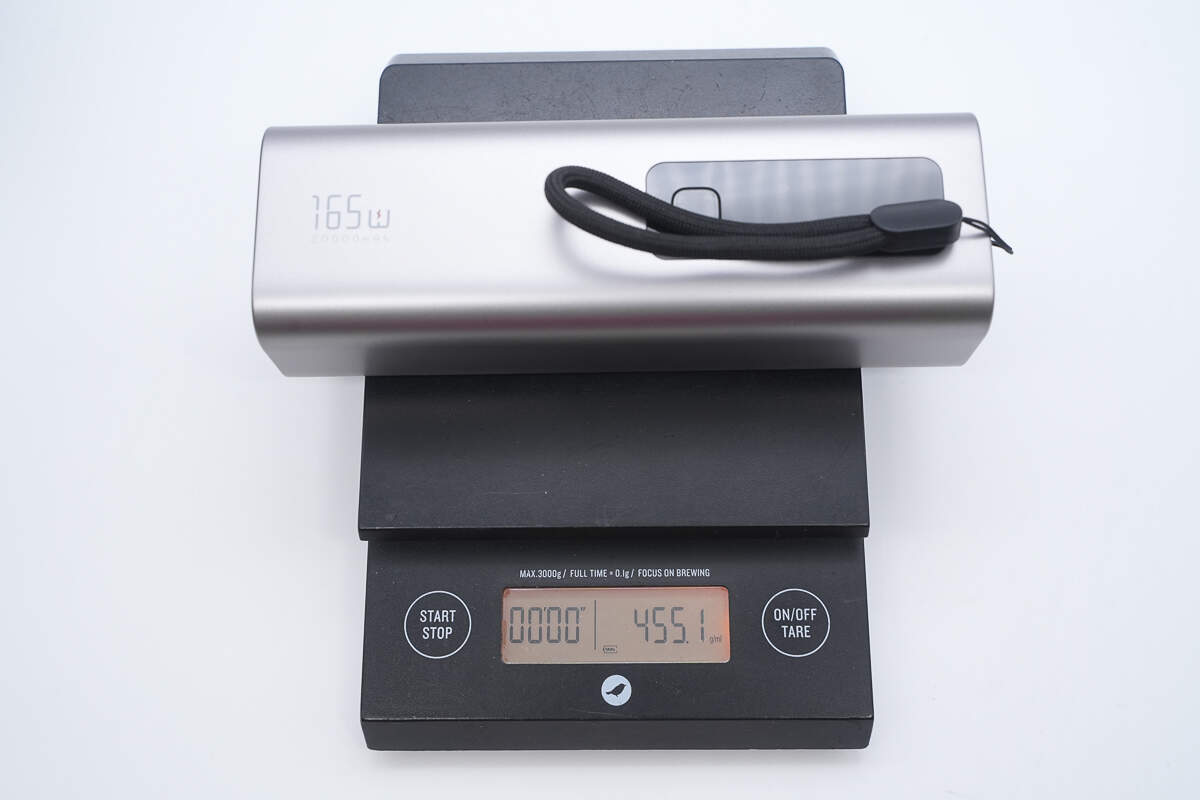

另外测得充电宝重量约为455g。

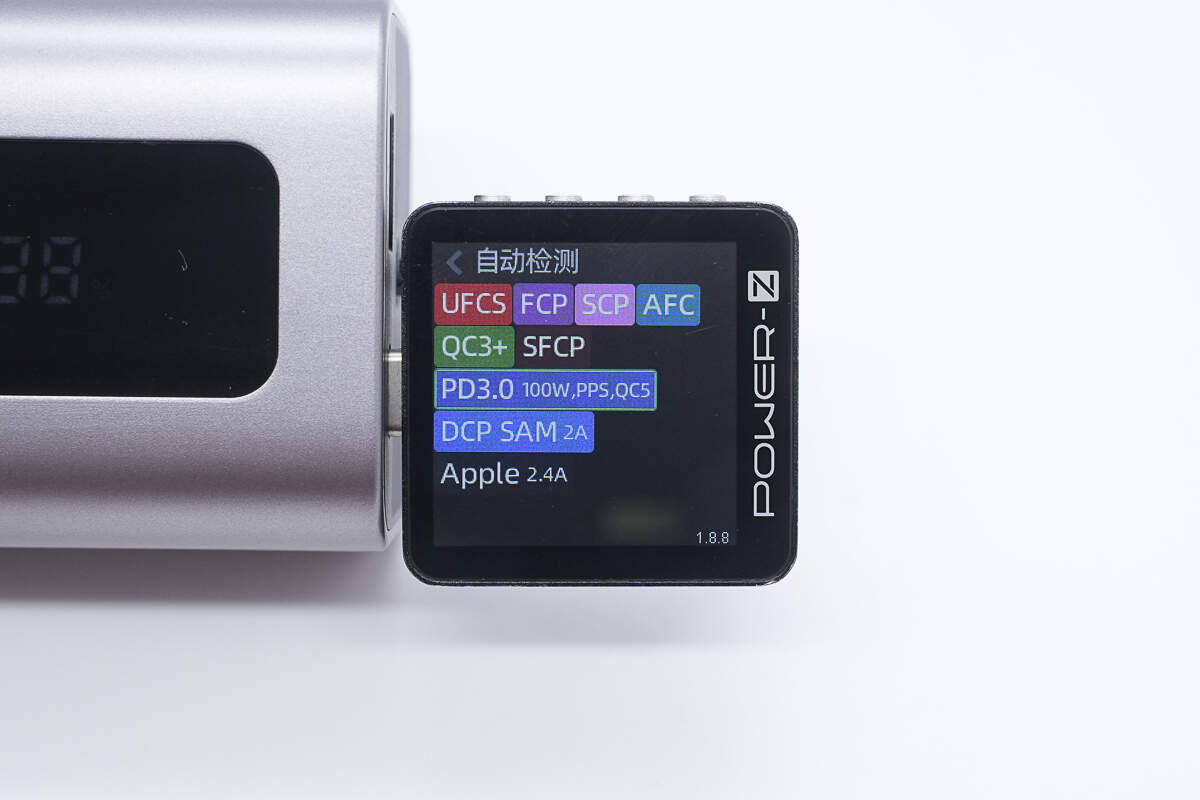

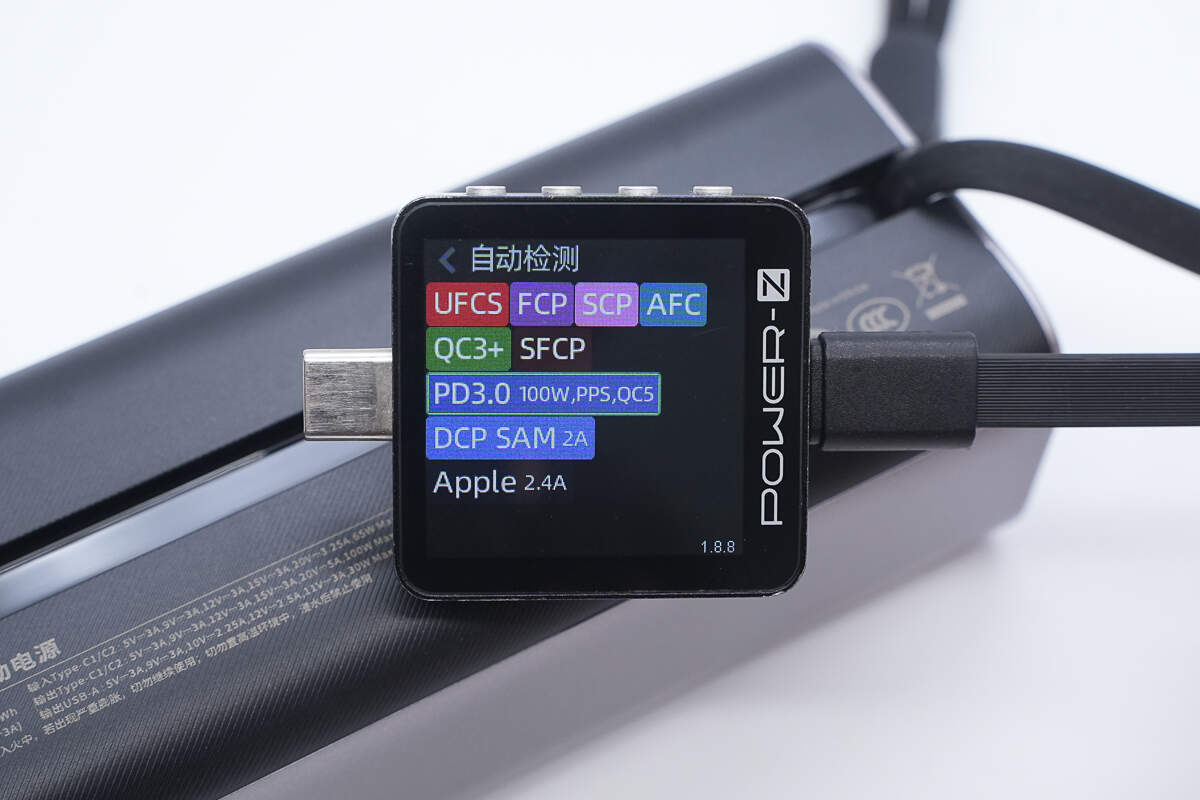

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、FCP、SCP、AFC、QC3+/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

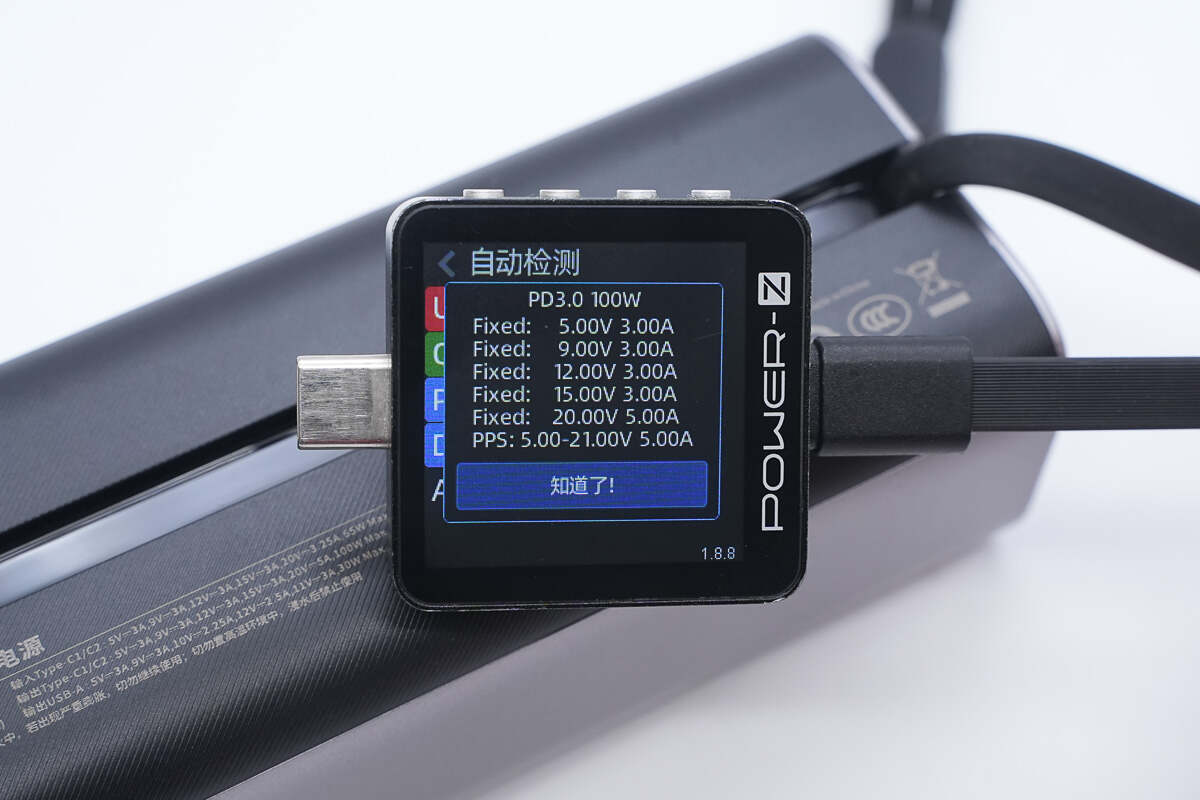

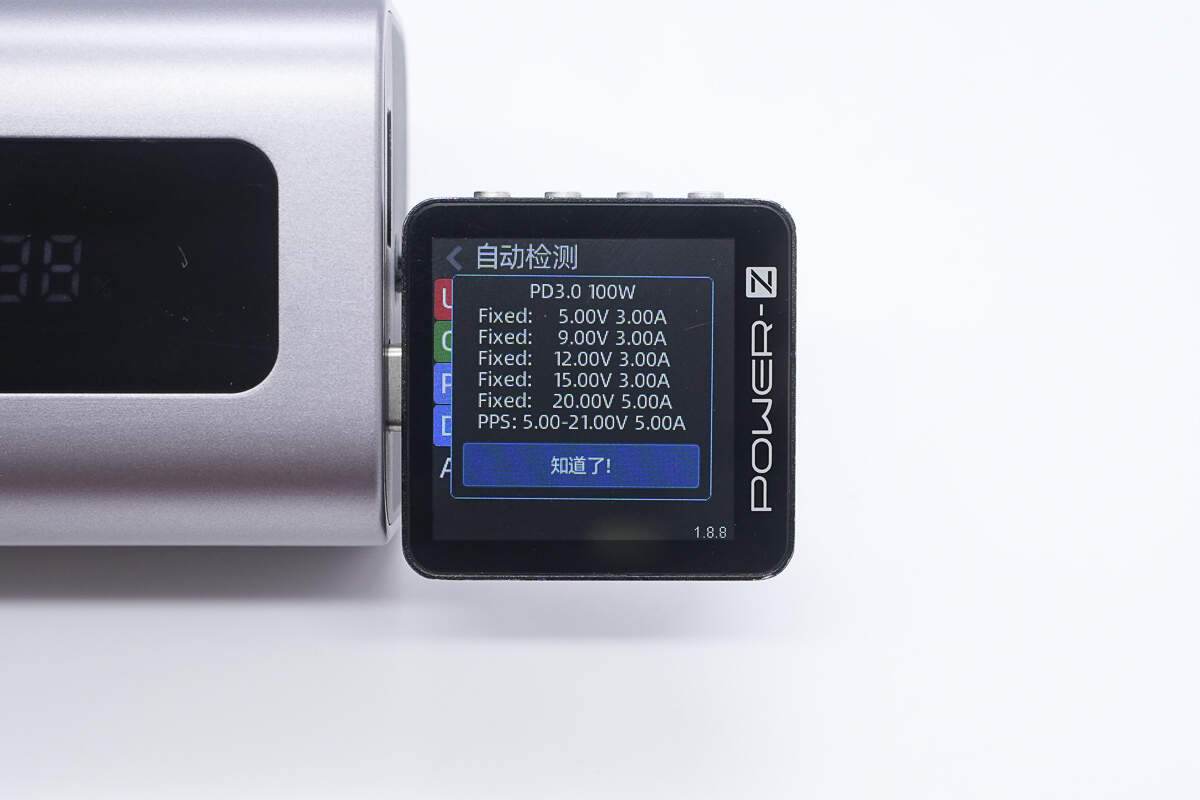

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

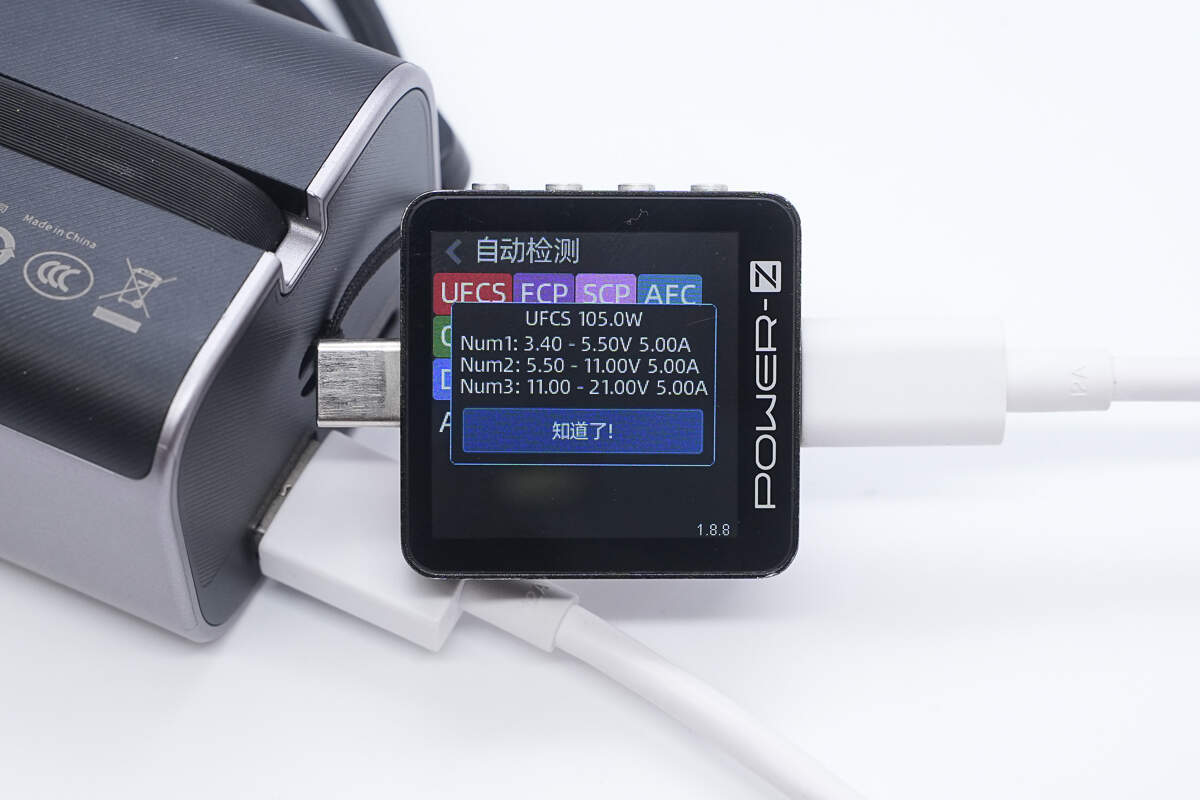

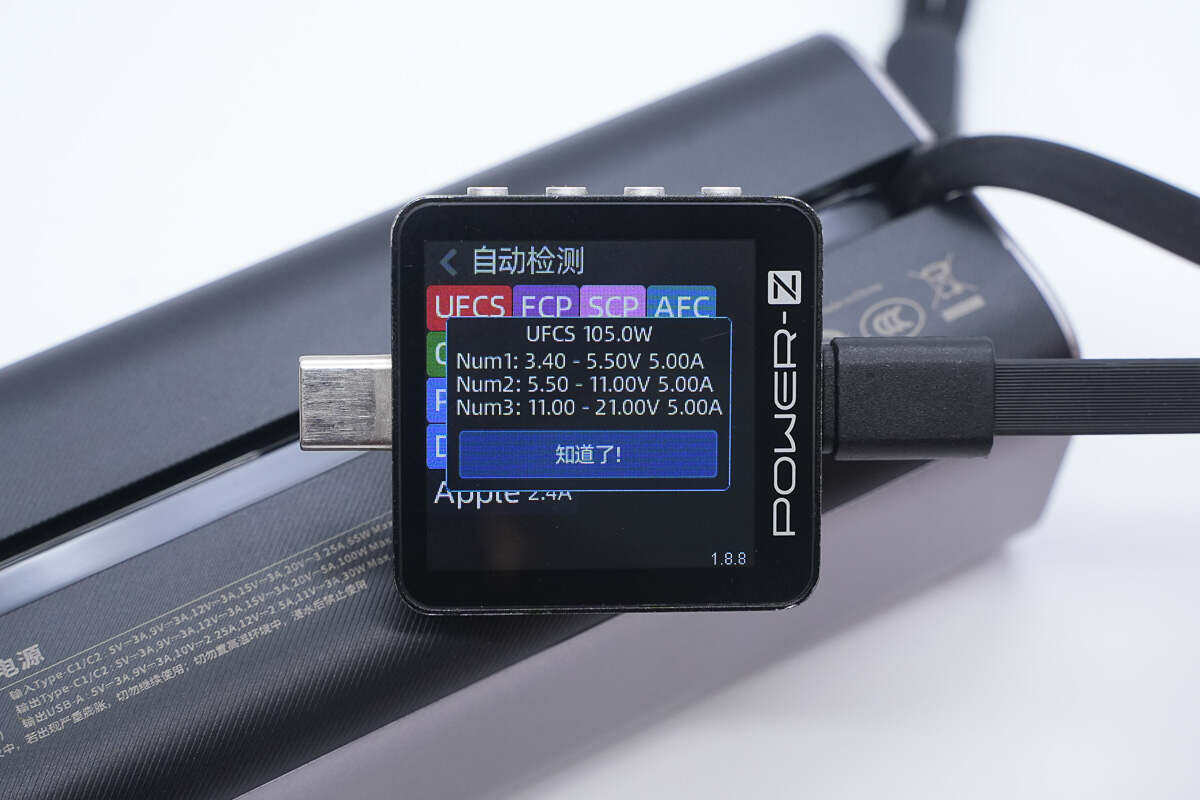

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V5A、11-21V5A三组电压档位。

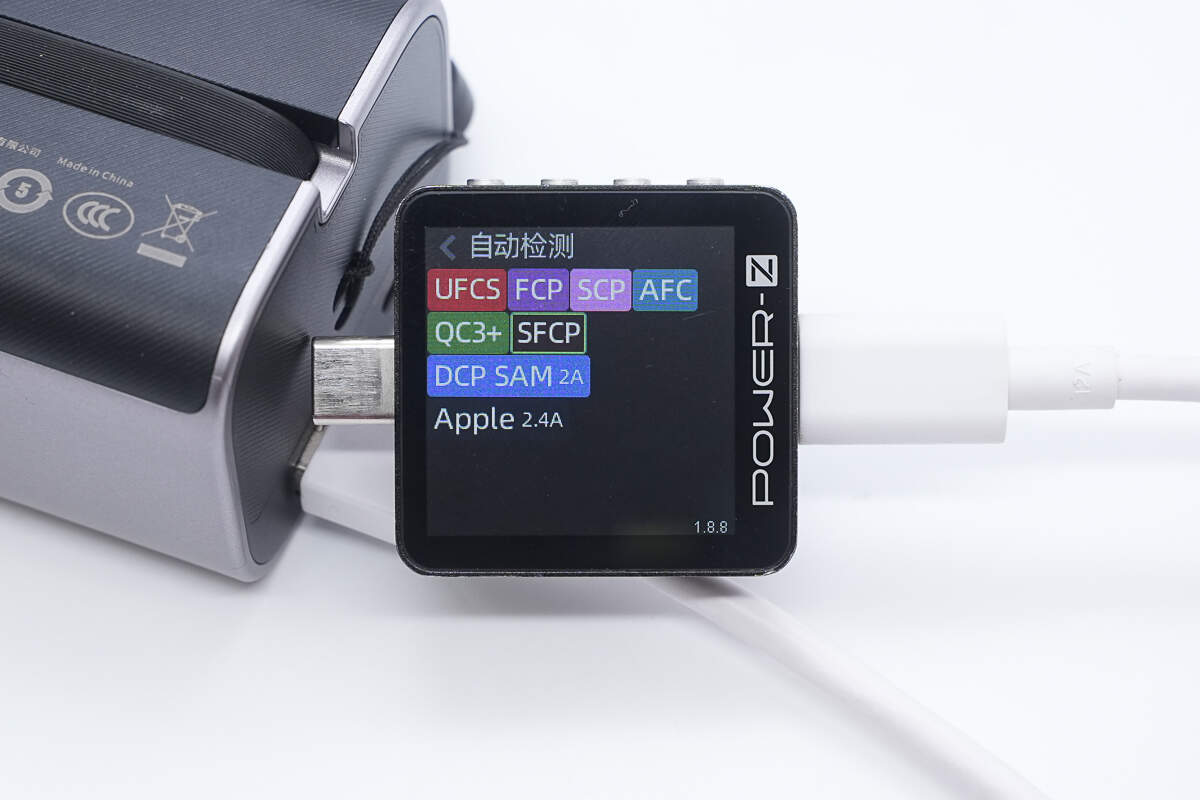

测得USB-C2自带线兼容协议与USB-C1口的相同。
此外PDO报文也相同。
另外UFCS融合快充具备电压档位也一样，即USB-C1口和USB-C2自带线输出性能完全一样，用户可根据需要灵活选用。
测得USB-A口支持UFCS、FCP、SCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

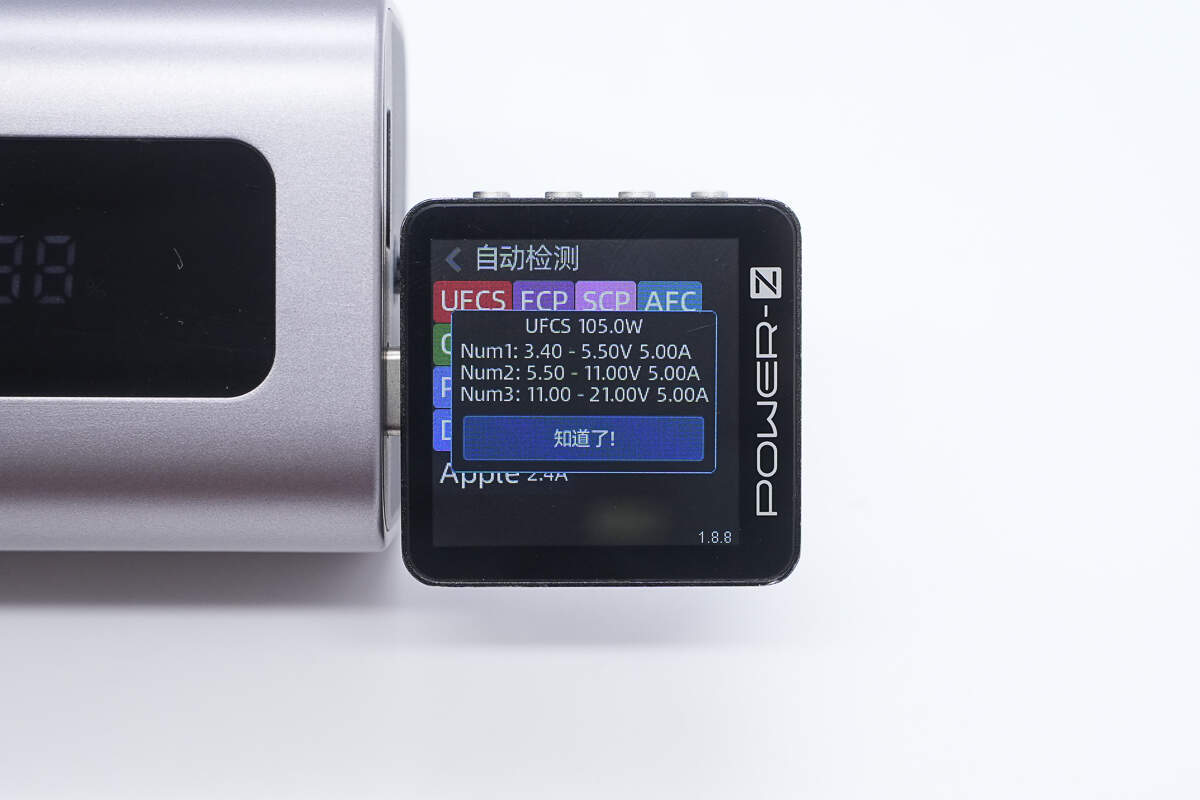

测得UFCS融合快充具备3.4-5.5V5A、5.5-11V5A、11-21V5A三组电压档位。
京东京造165W自带线移动电源拆解

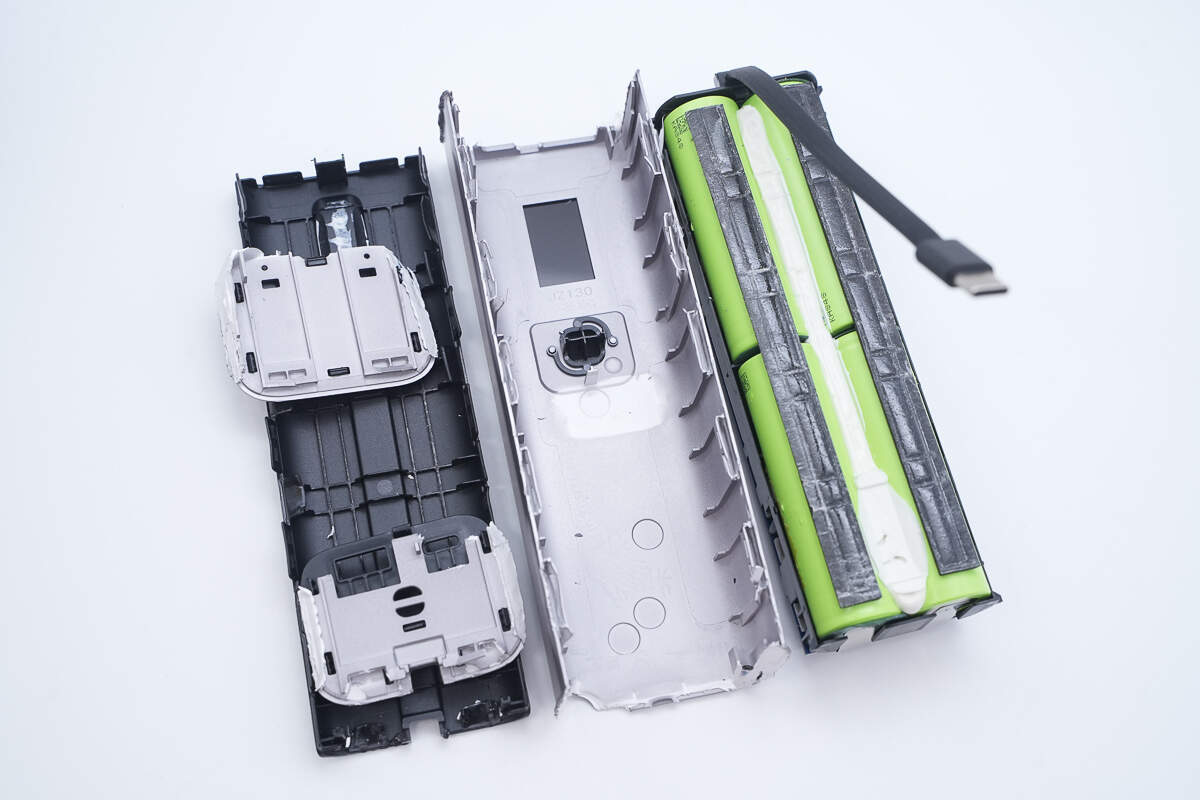

将移动电源外壳拆开取出内部模块。
PCB板和电池组之间设有塑料框隔离支撑，PCB板通过两侧卡扣以及螺丝进行固定。

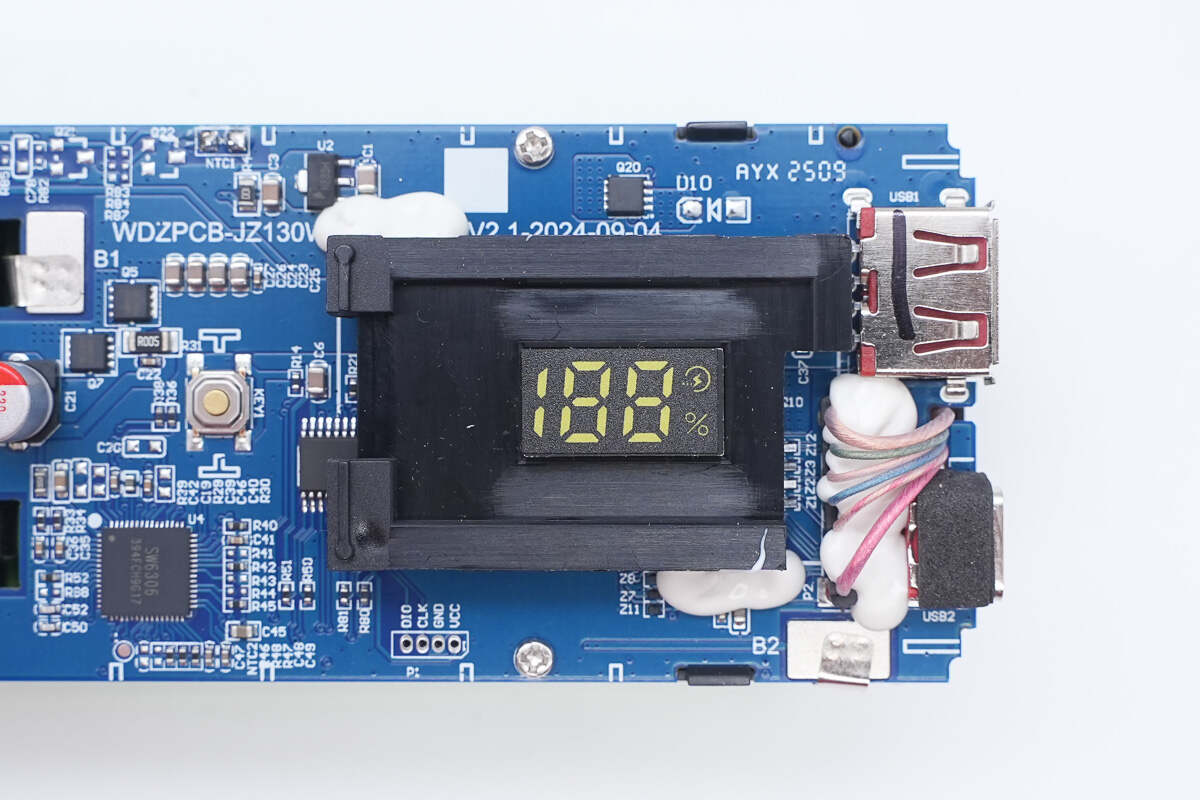

数显屏外套塑料壳以及打胶固定保护，USB-C2自带线线芯与PCB板焊接处也打胶处理。
底部电池组注胶加固，同时贴有泡棉进行缓冲保护。

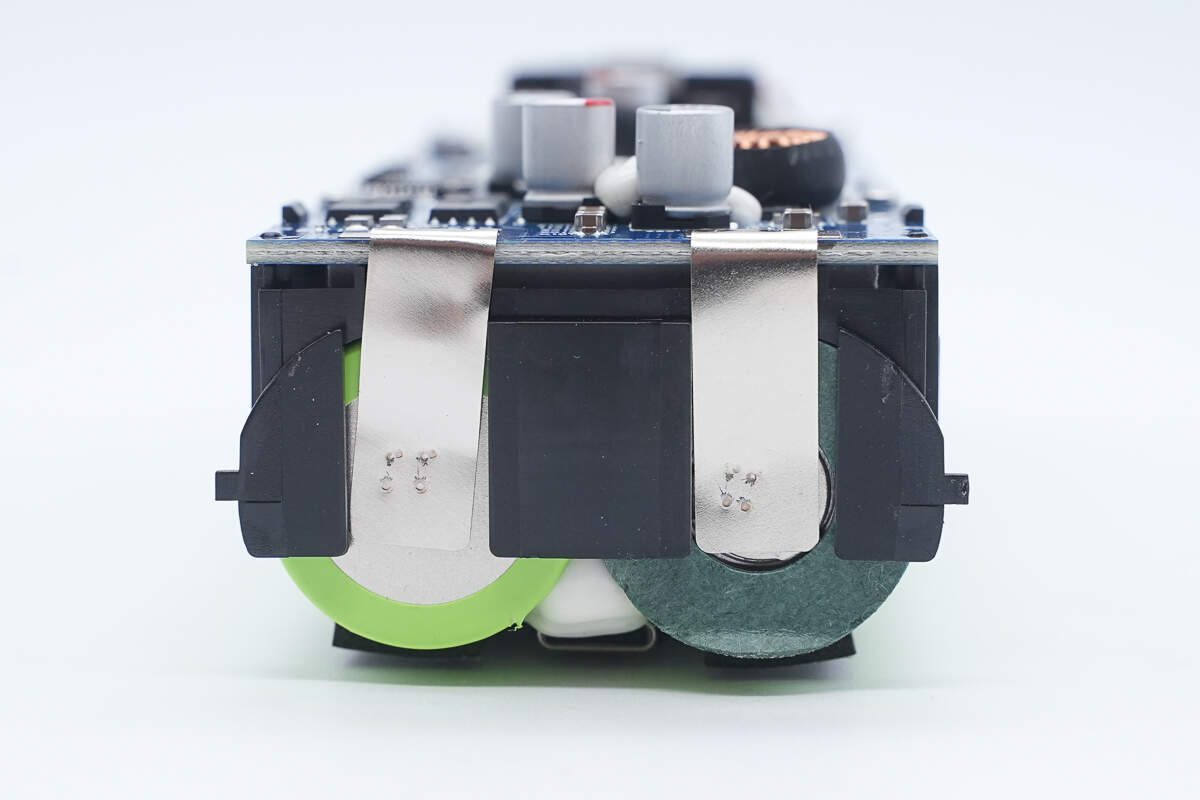

电池组通过镍片点焊与PCB板连接。

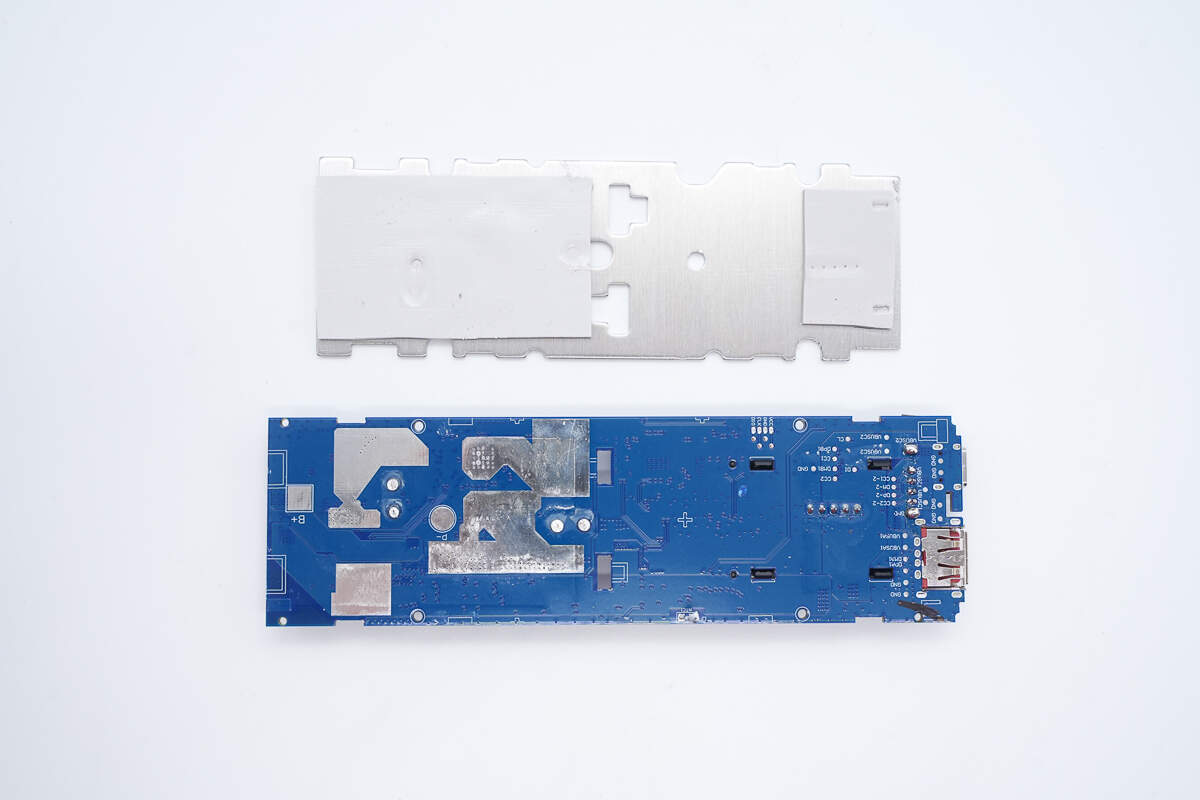

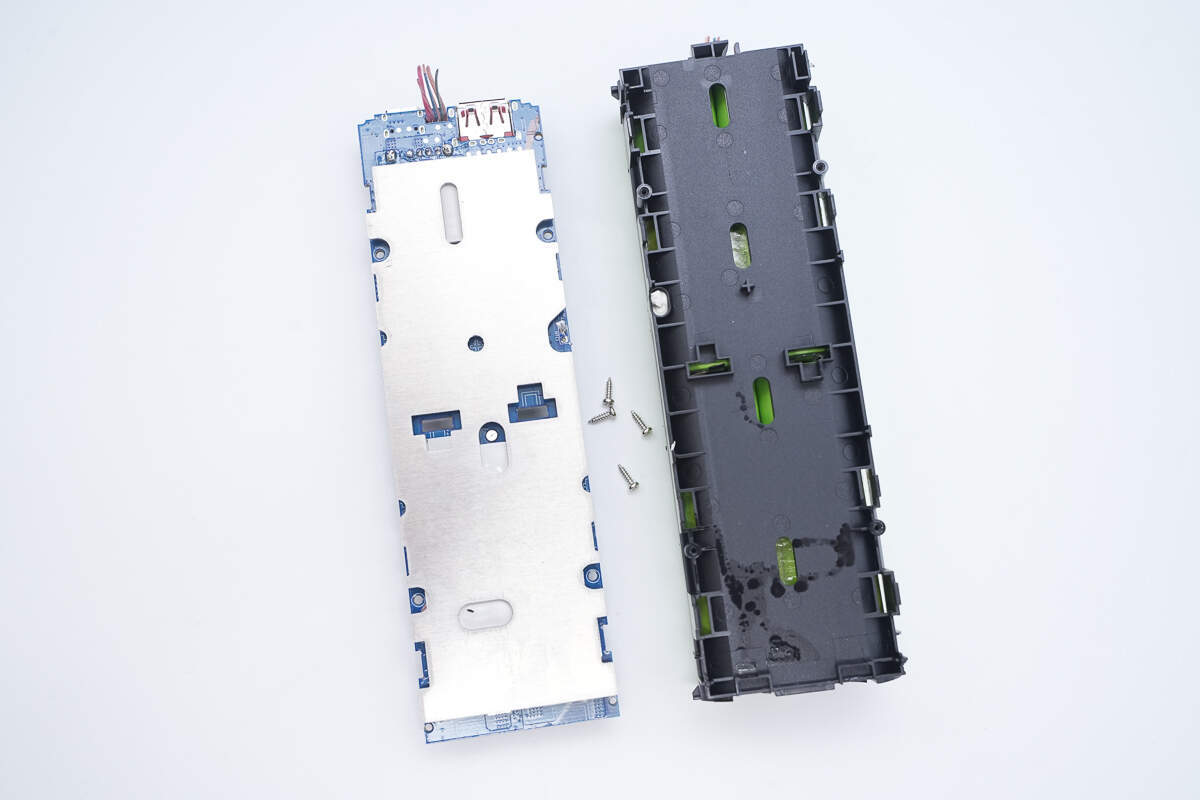

拆掉螺丝取出PCB板，板子背面覆盖金属散热板。

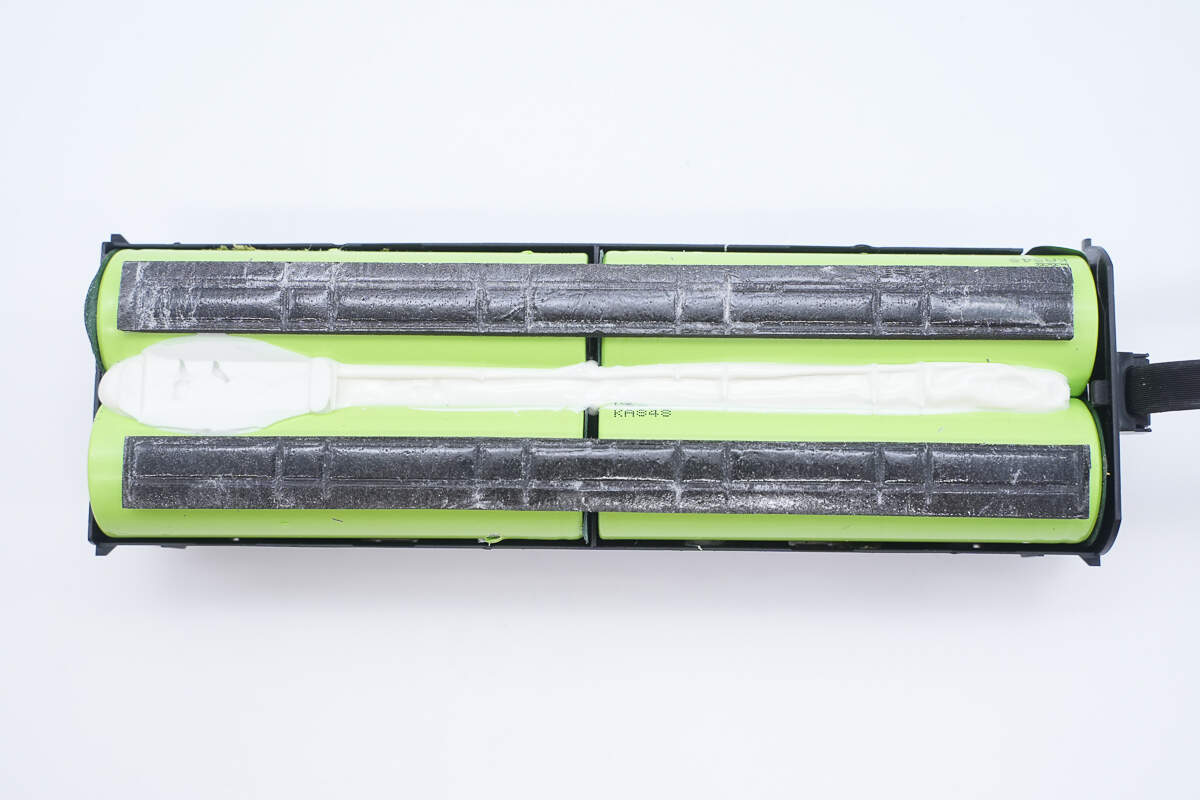

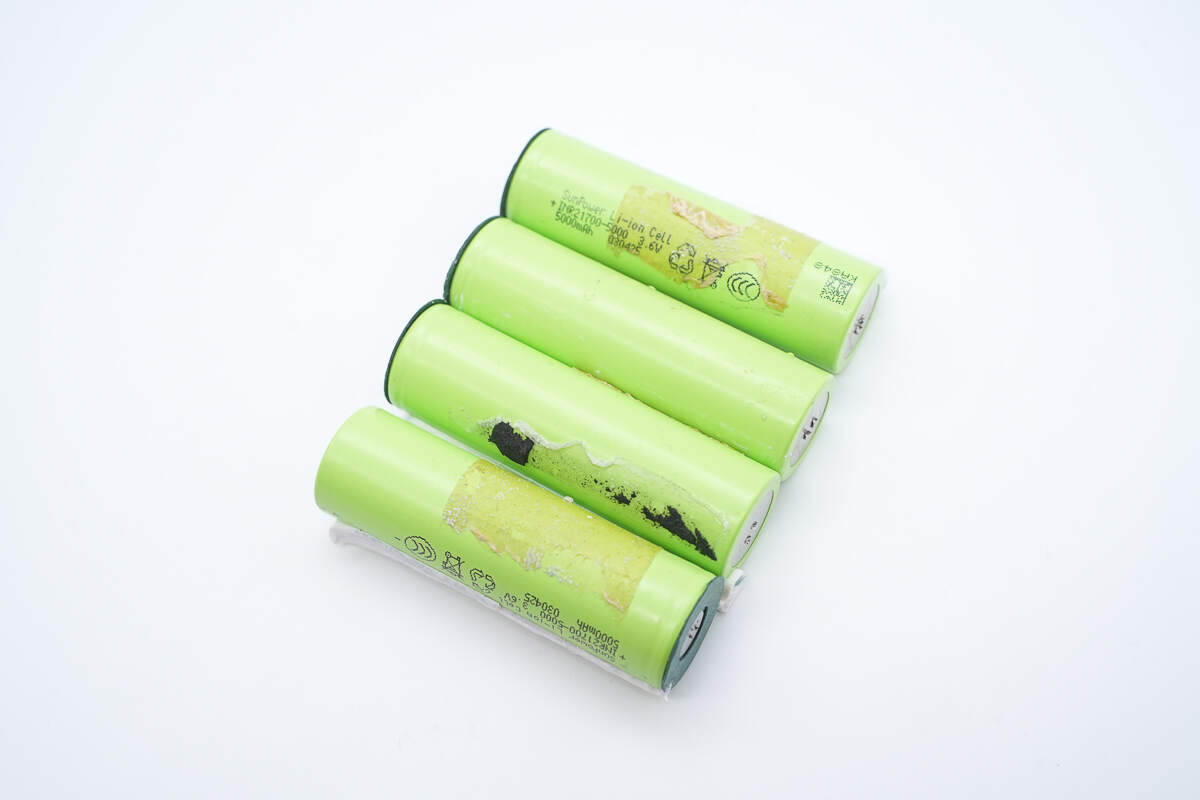

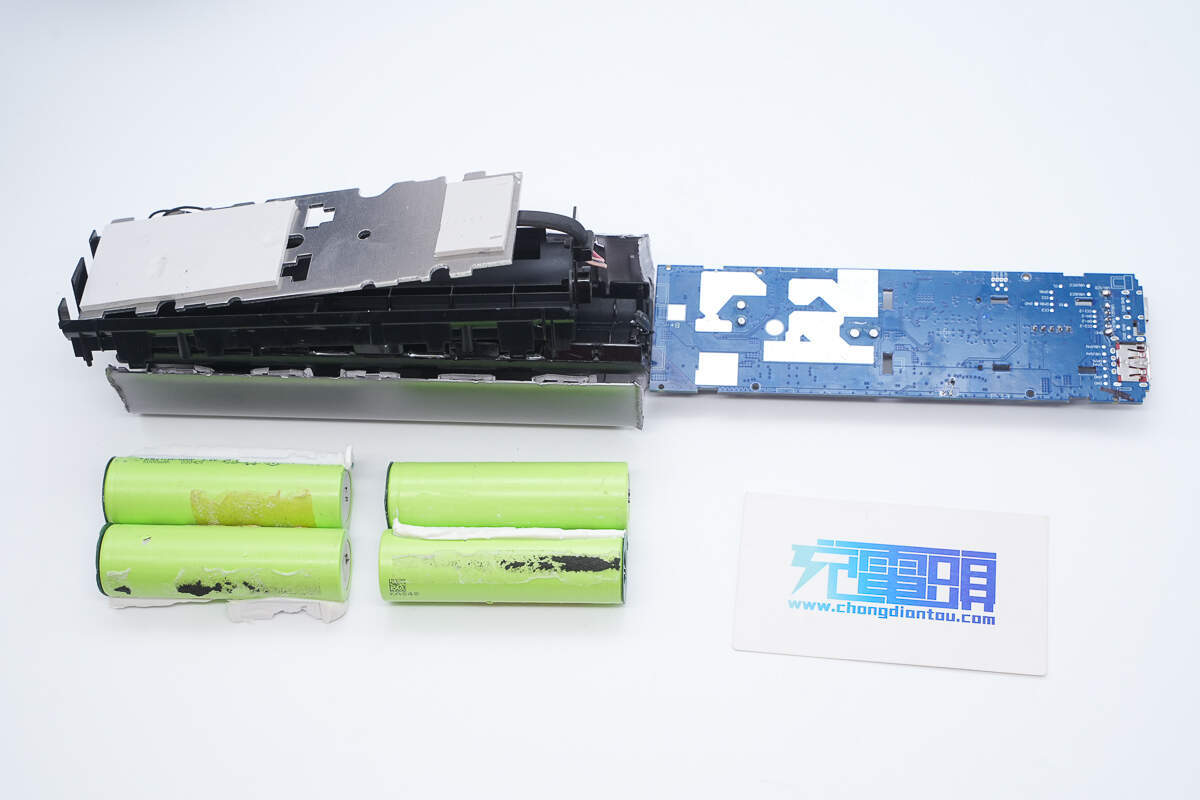

将电池组拆下，由四颗料号相同的21700锂离子电芯组成。

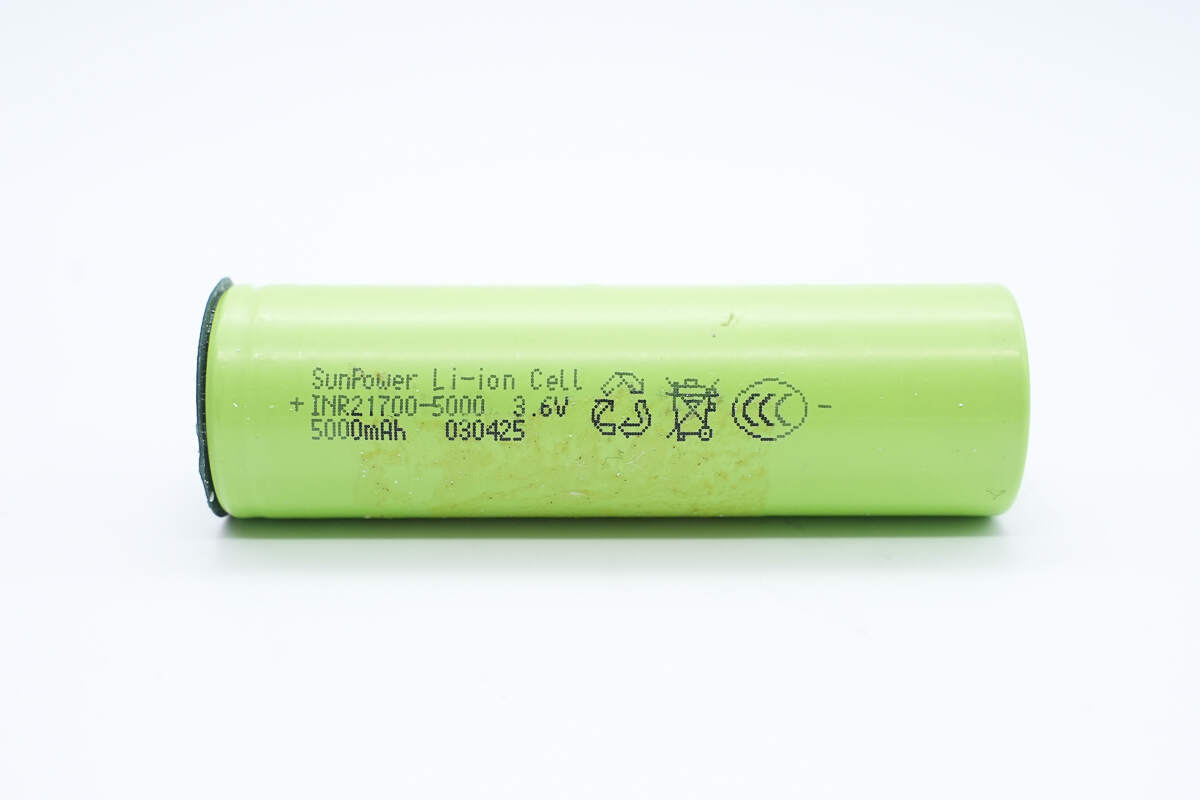

四颗电芯来自SunPower长虹三杰，型号为INR21700-5000，标称电压3.6V，标称容量5000mAh，充电限制电压4.2V，已通过CCC认证。
继续将板子背面散热板拆下，之间设有导热垫辅助传递热量。

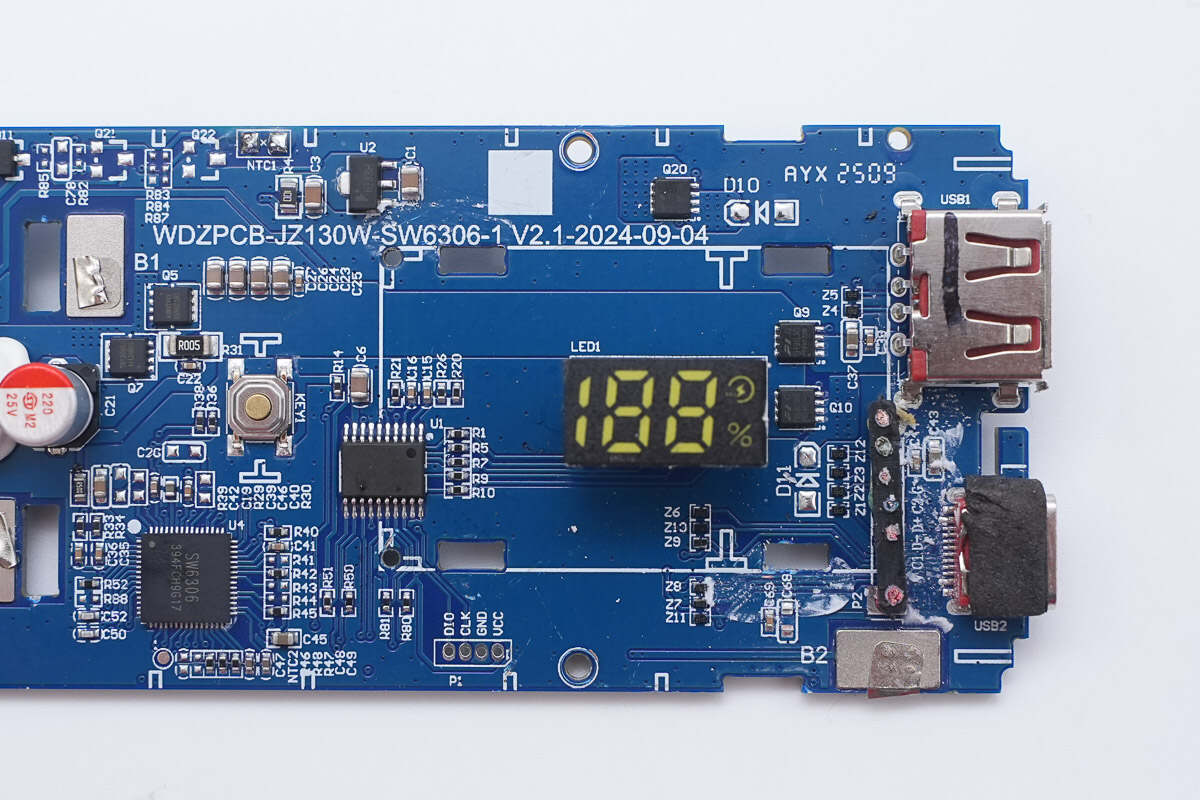

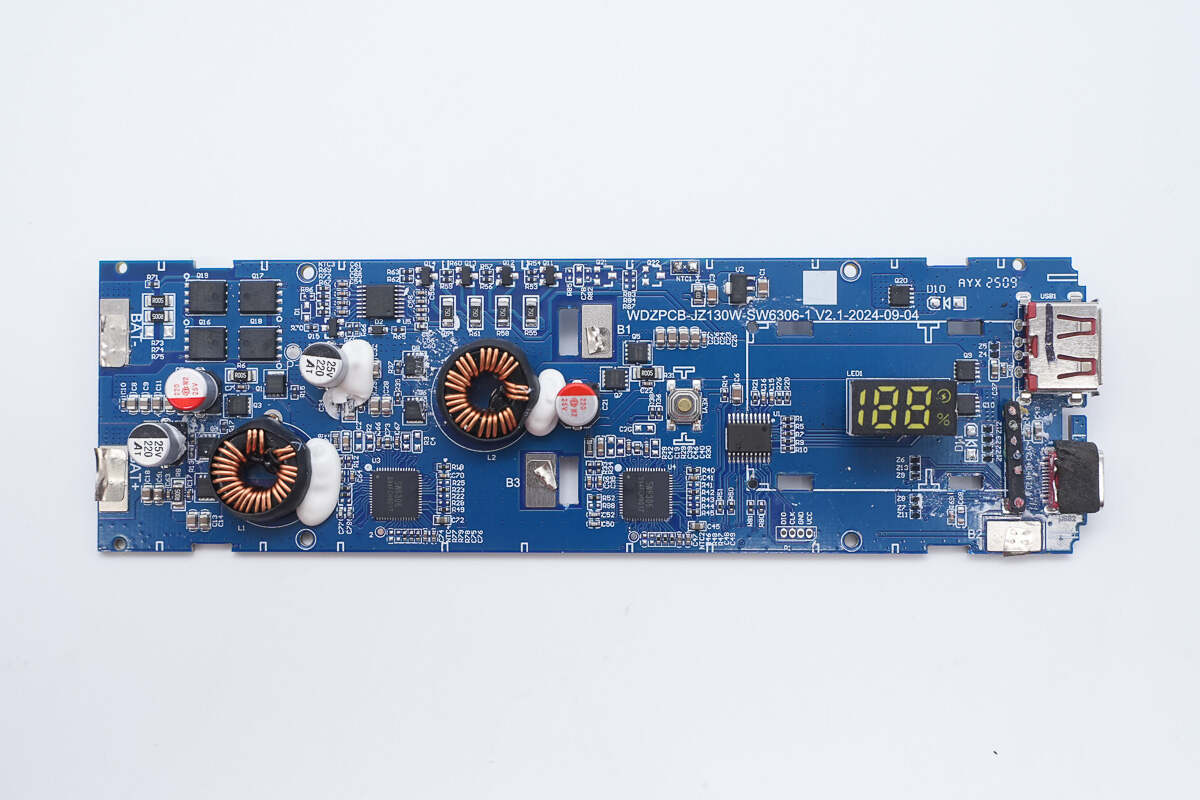

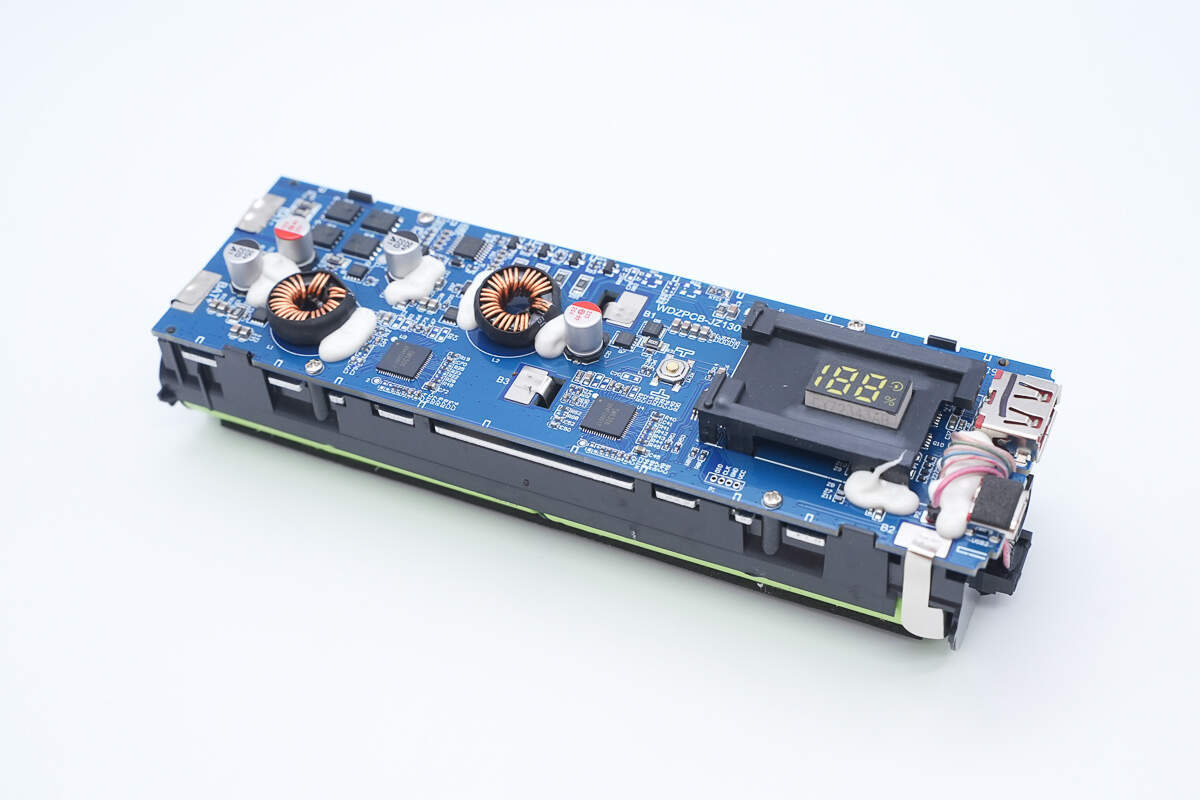

PCB板正面设有锂电保护芯片、锂电保护管、升降压SOC以及两路升降压电路搭配的同步升降压开关管、电感、滤波固态电容。
右侧区域还设有MCU、VBUS开关管和数显屏。

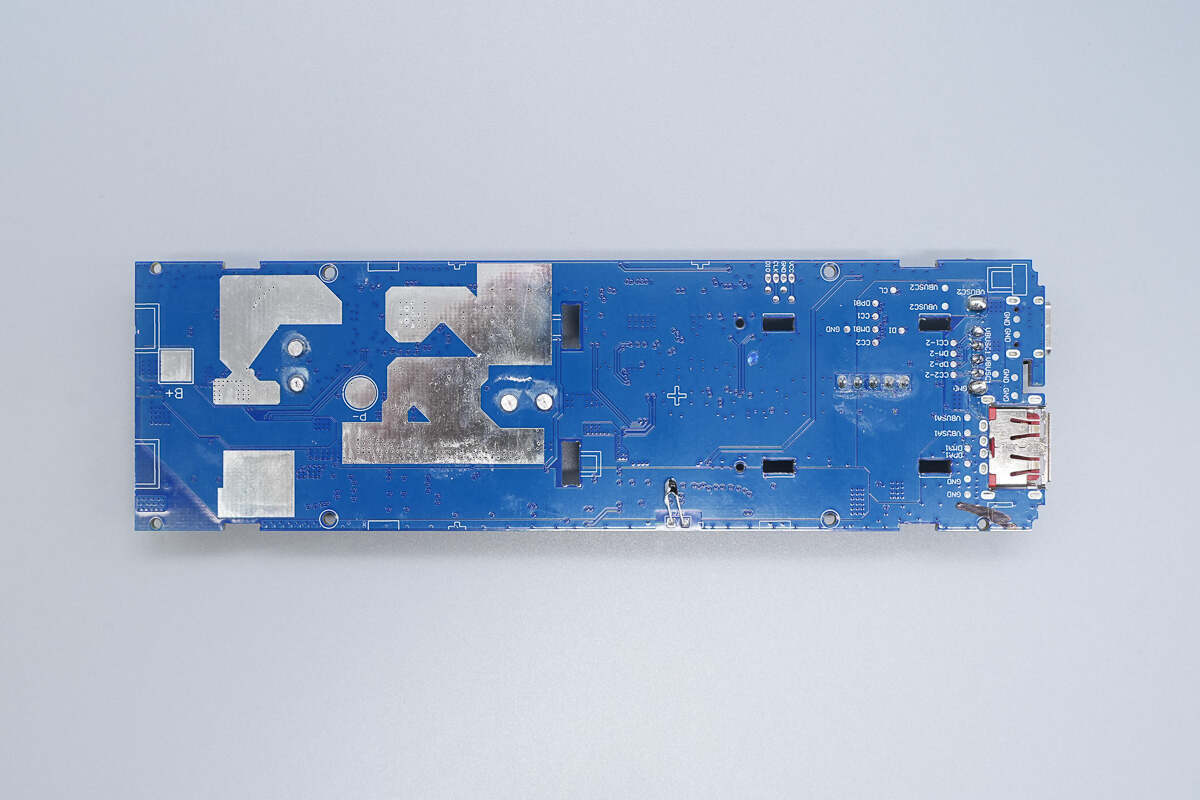

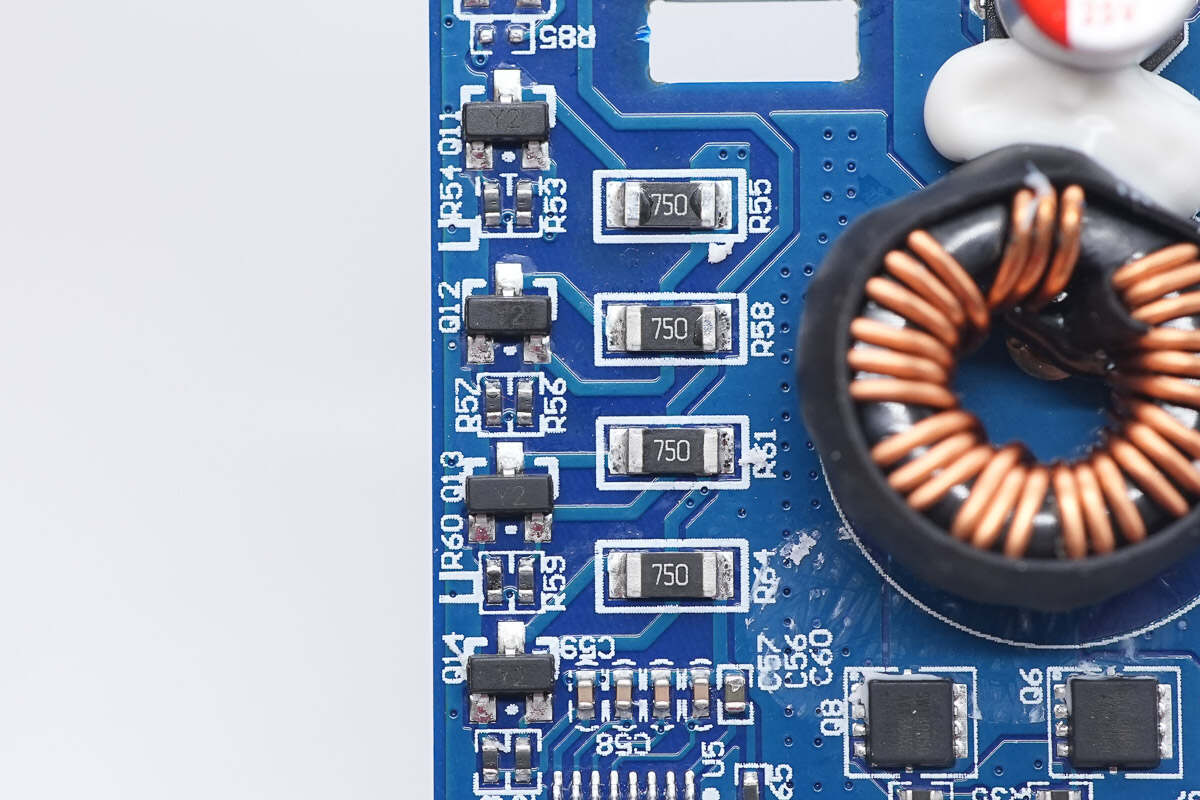

背面设有一颗热敏电阻用于监控电池组温度，此外对应升降压电路区域过孔露铜以及加锡处理增强散热。

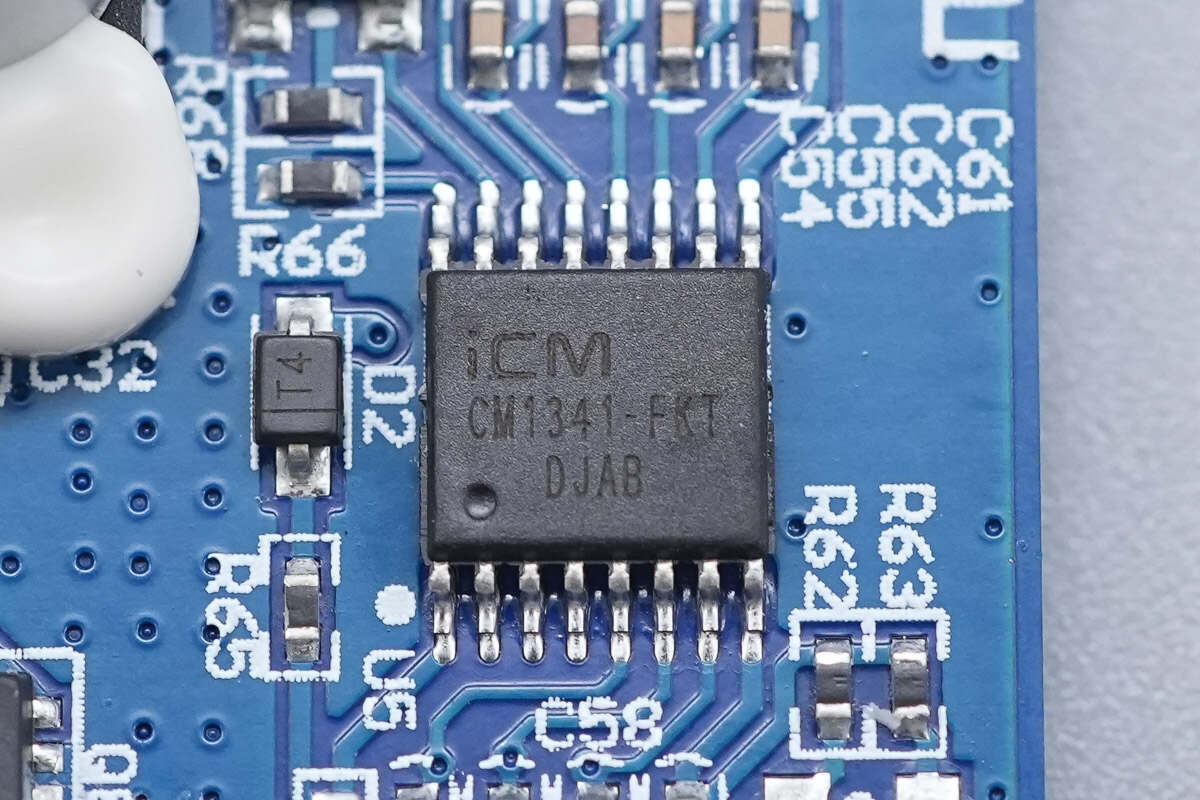

电池保护芯片来自iCM创芯微，型号CM1341-FKT，这是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。

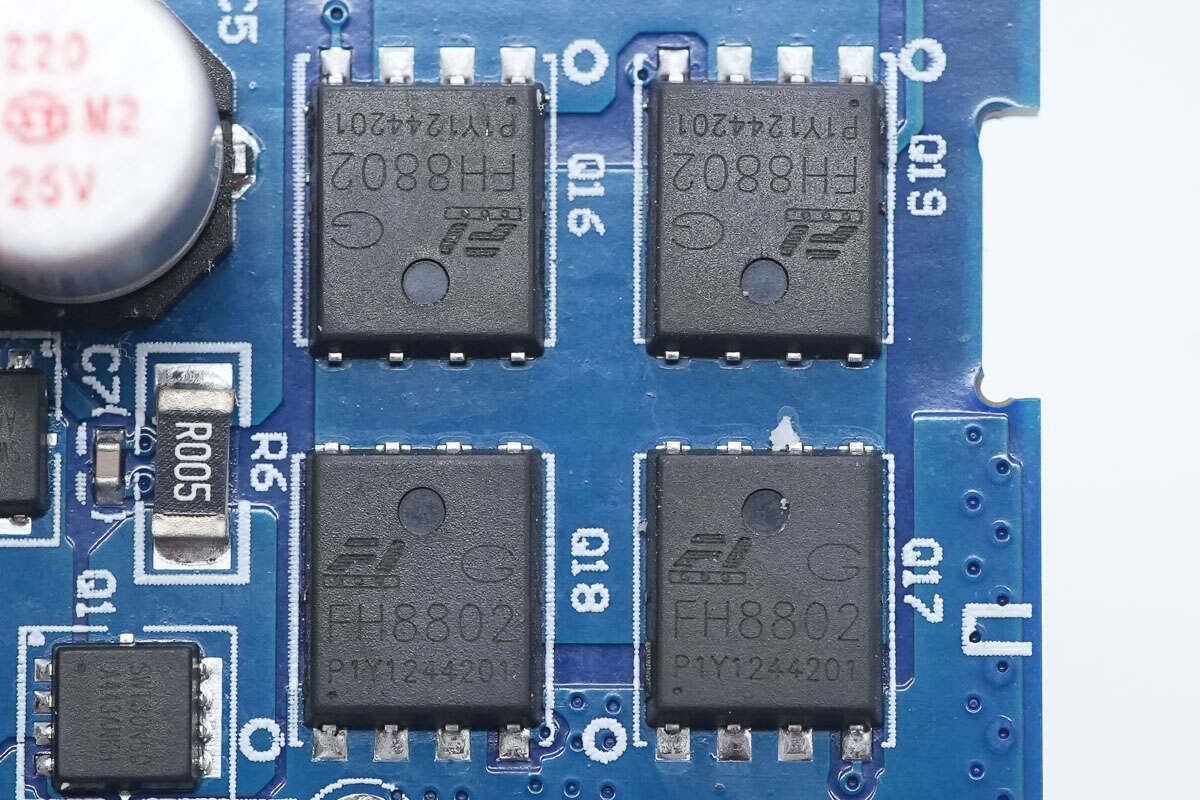

四颗锂电保护管来自Xinfeihong鑫飞宏，型号FH8802G，NMOS管，耐压30V，导阻2.2mΩ，采用PDFN5*6-8L封装。
均衡电路特写。

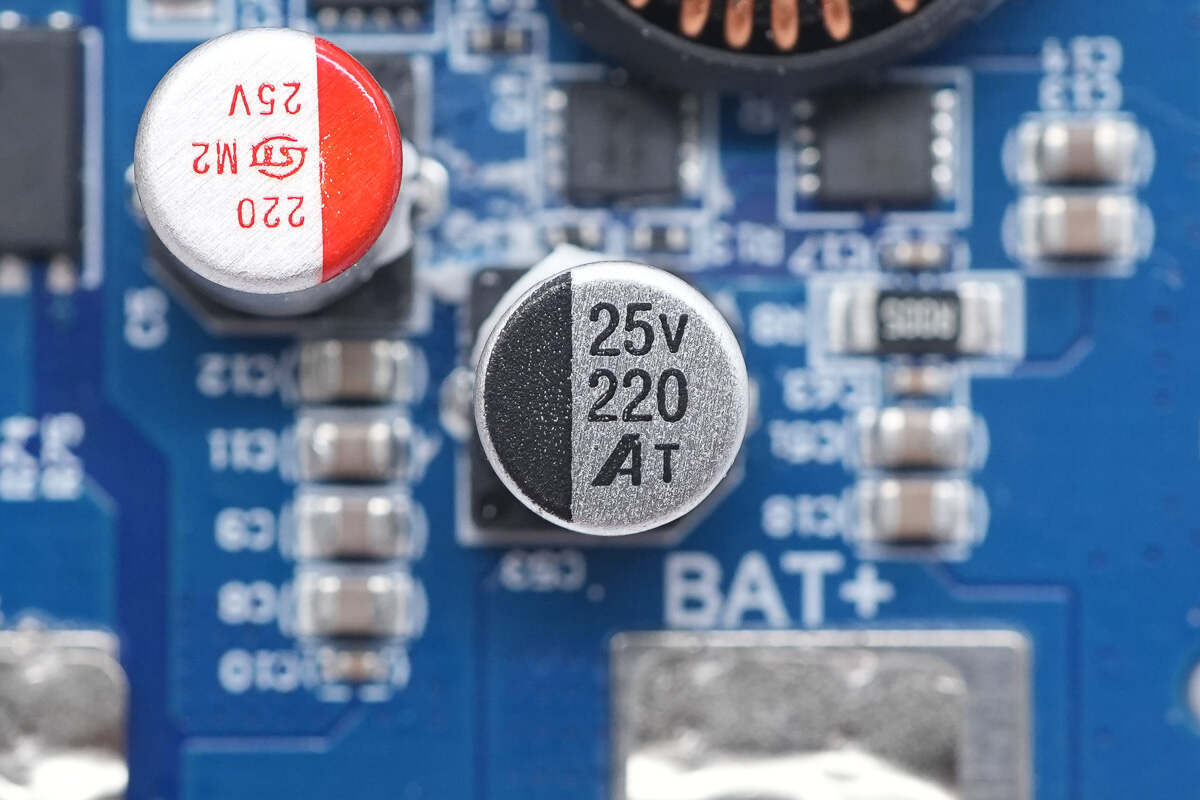

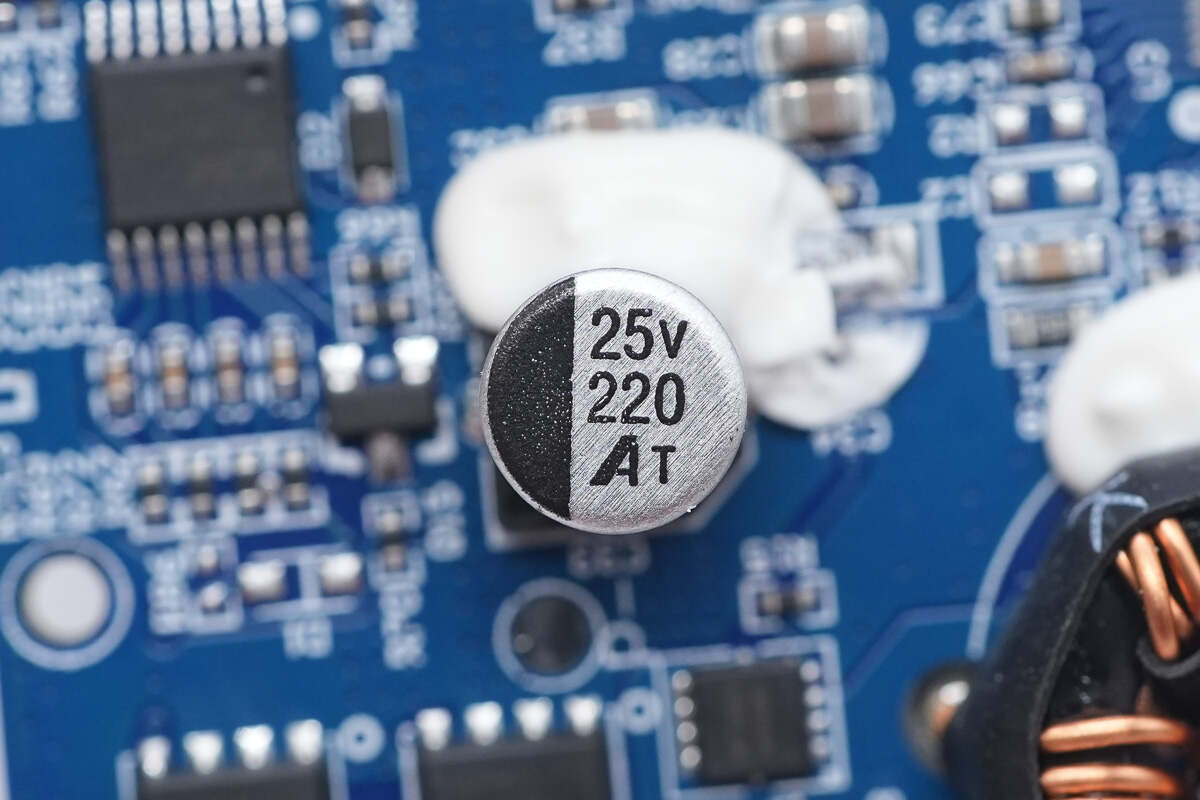

滤波电容规格为25V220μF。
另一颗规格也是25V220μF。

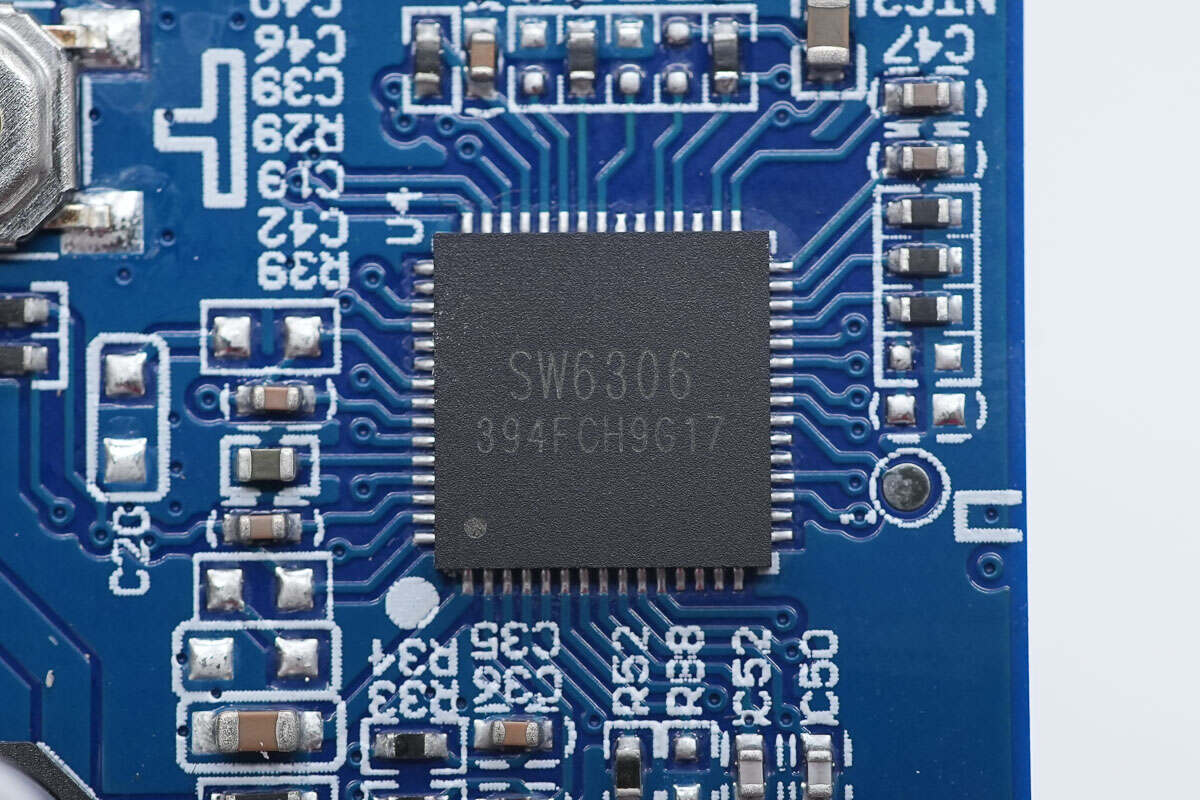

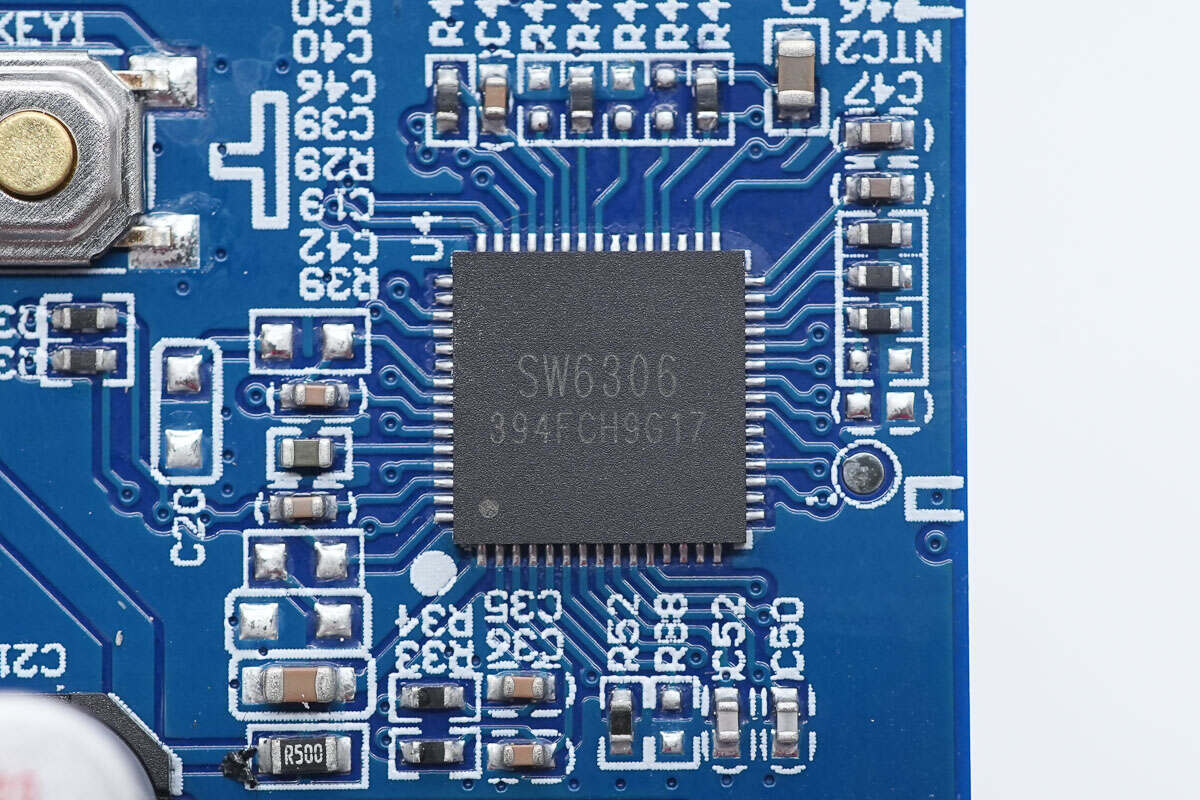

用于USB-C2自带线的升降压SOC采用智融科技SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。
智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。
充电头网拆解了解到，智融科技SW6306此前还被倍思30W 10000mAh磁吸旋转支架快充移动电源、MangoTek 30W自带线移动电源、唯读立qi2磁吸无线充移动电源、航嘉伴旅 Q10磁吸移动电源等产品采用，芯片性能质量获客户一致认可。

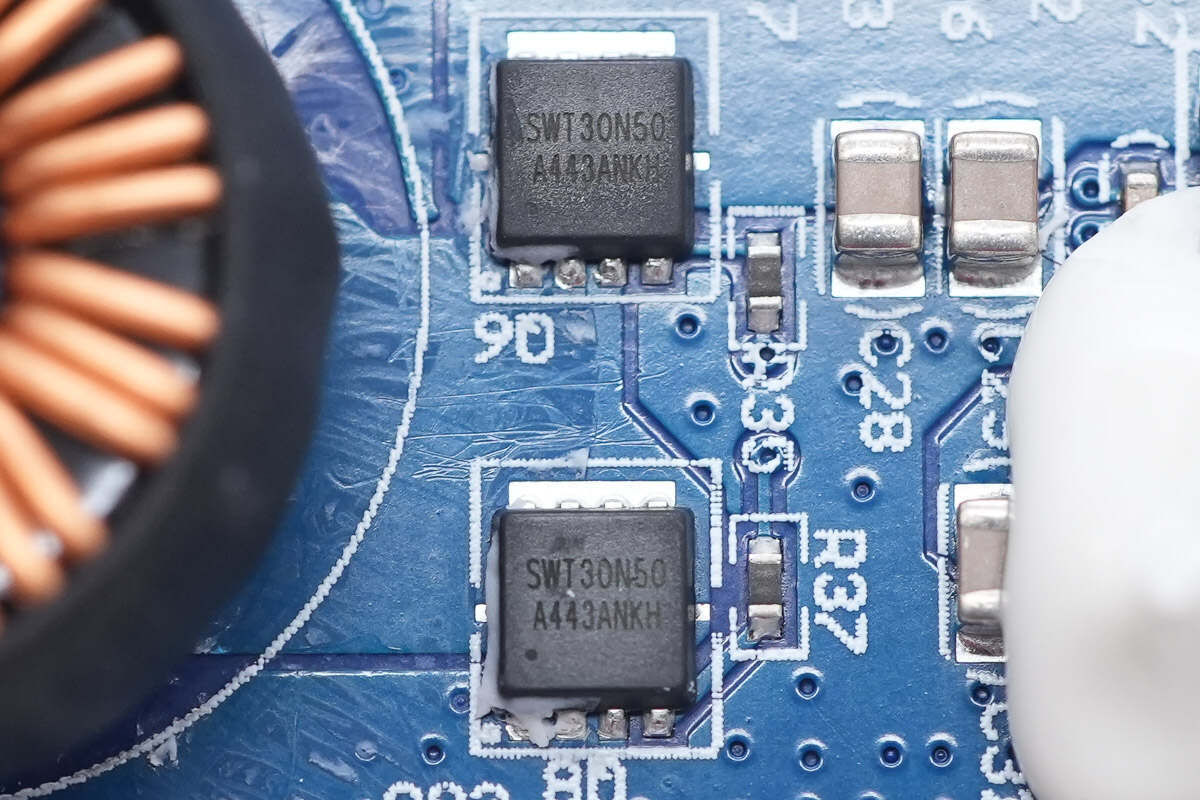

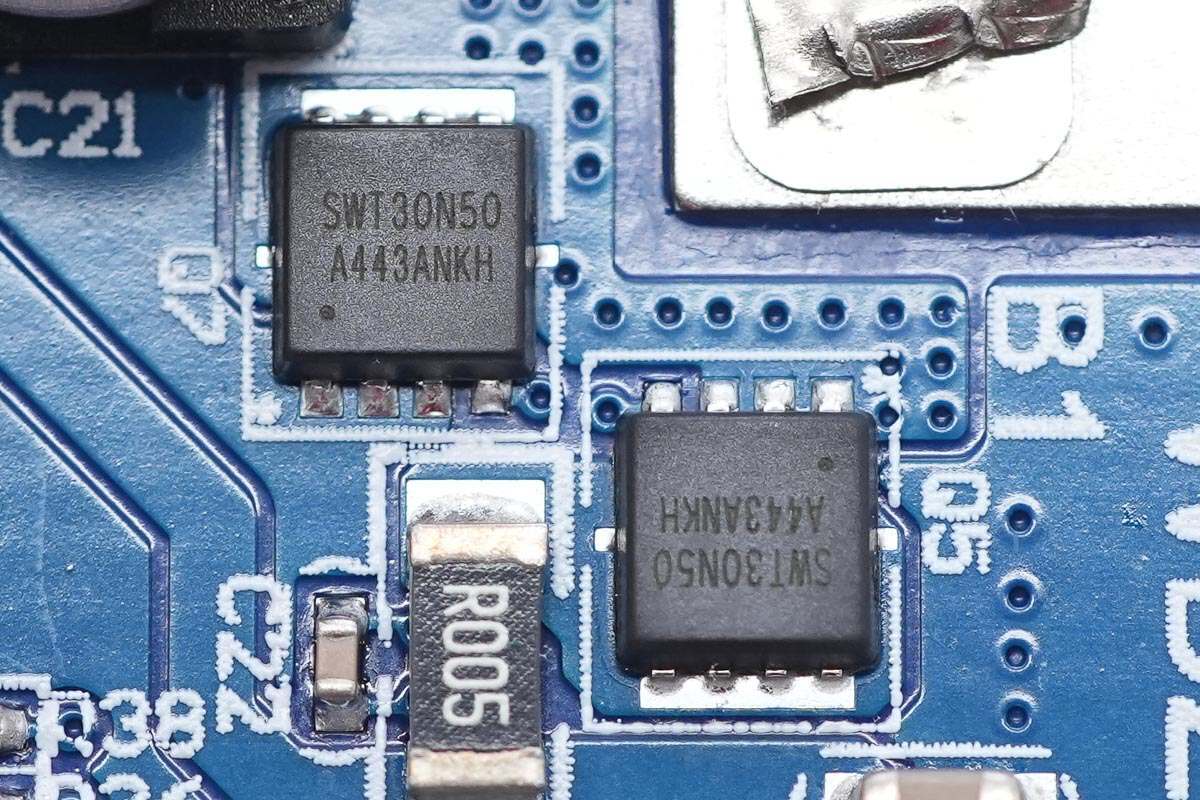

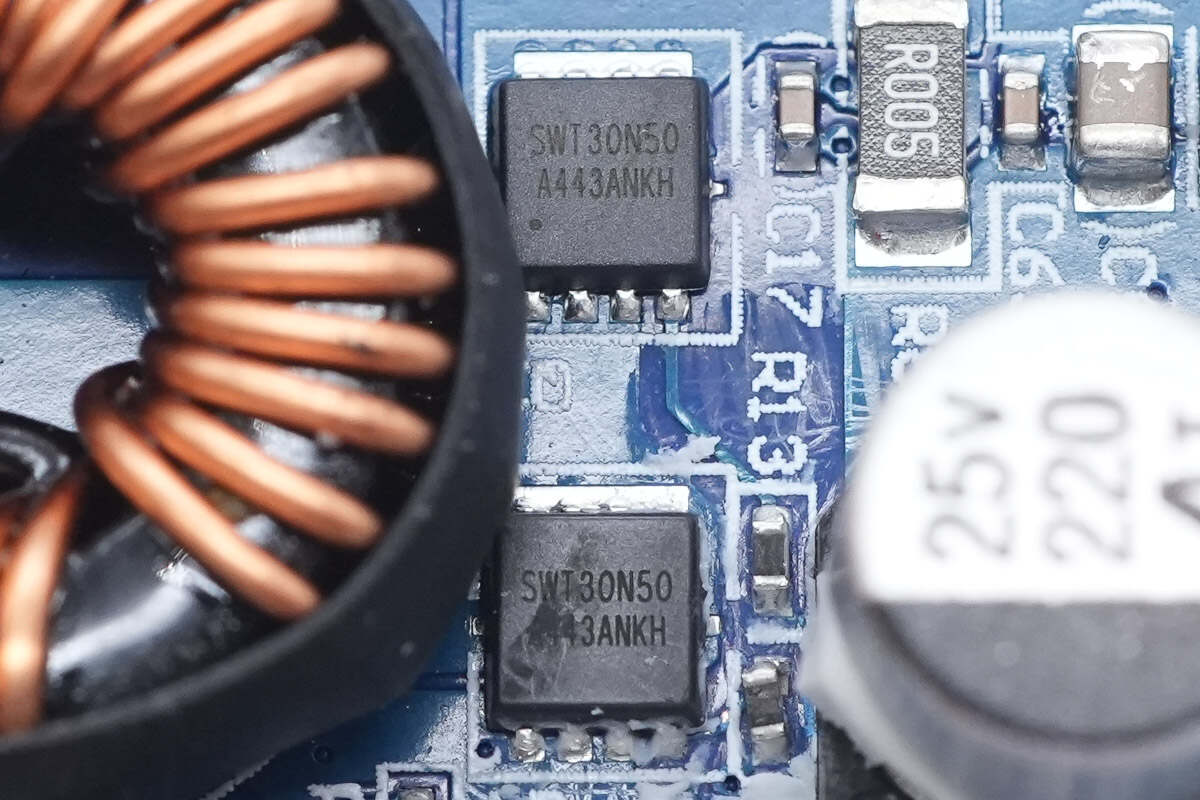

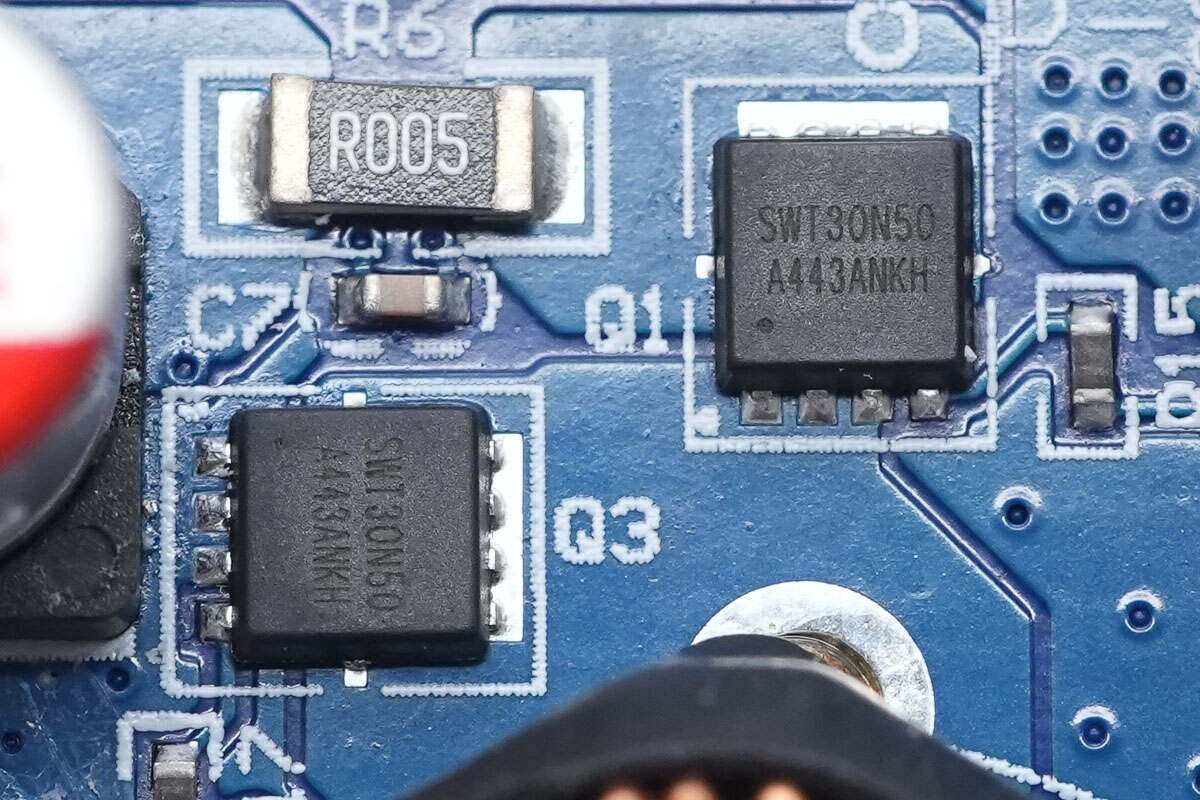

搭配的同步升降压开关管来自智融科技，型号SWT30N50，采用PDFN3030封装。
另外两颗特写。

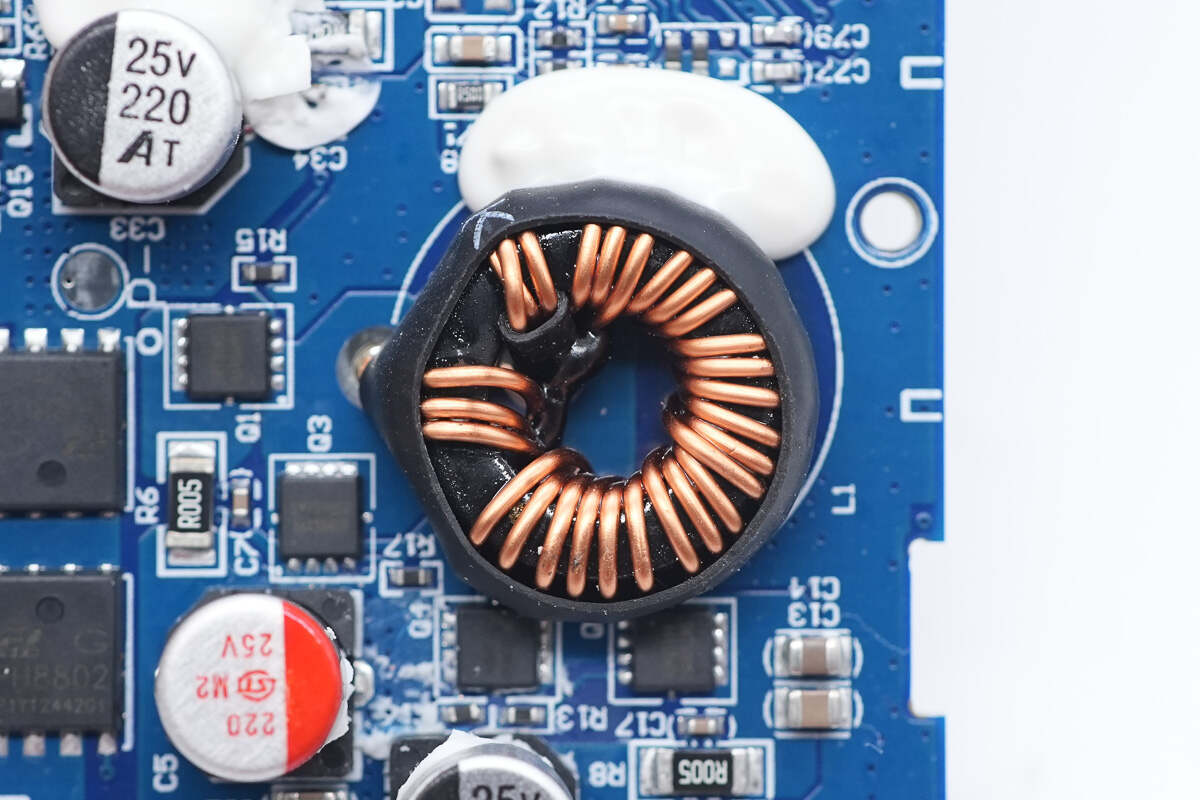

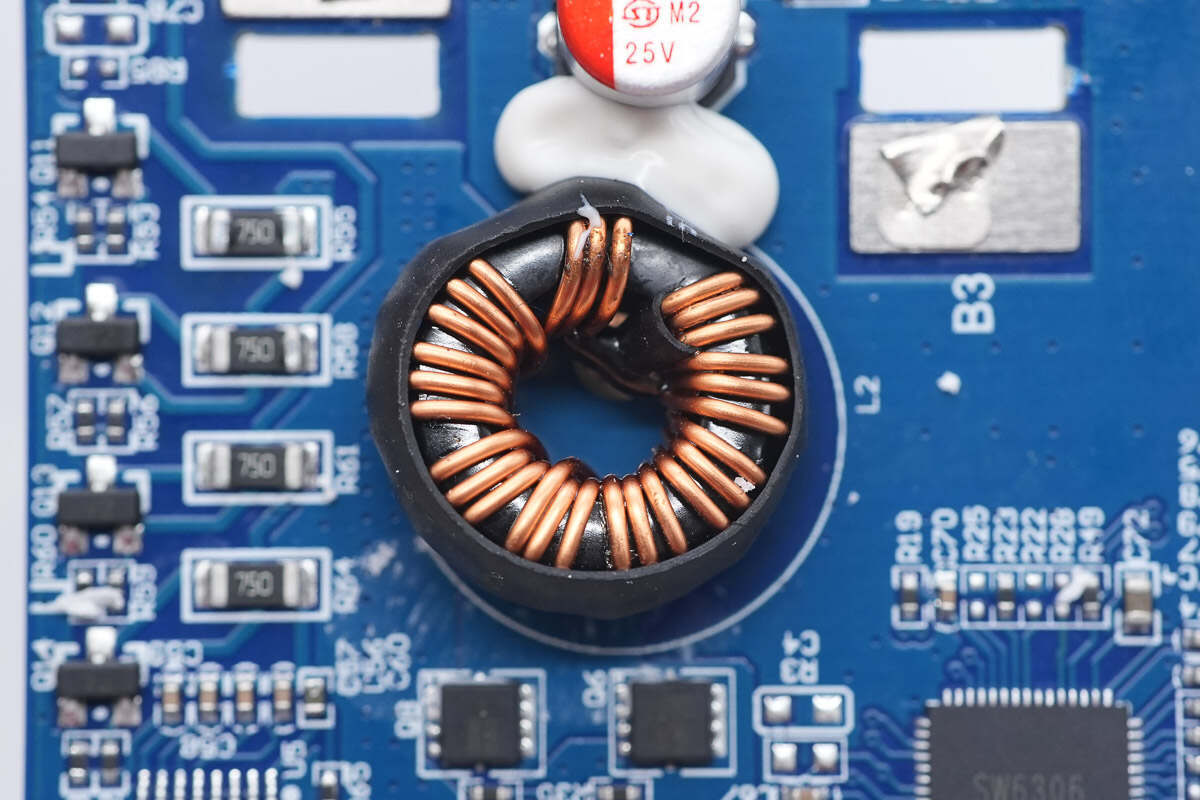

搭配的升降压电感外套热缩管绝缘保护，并打胶加固。

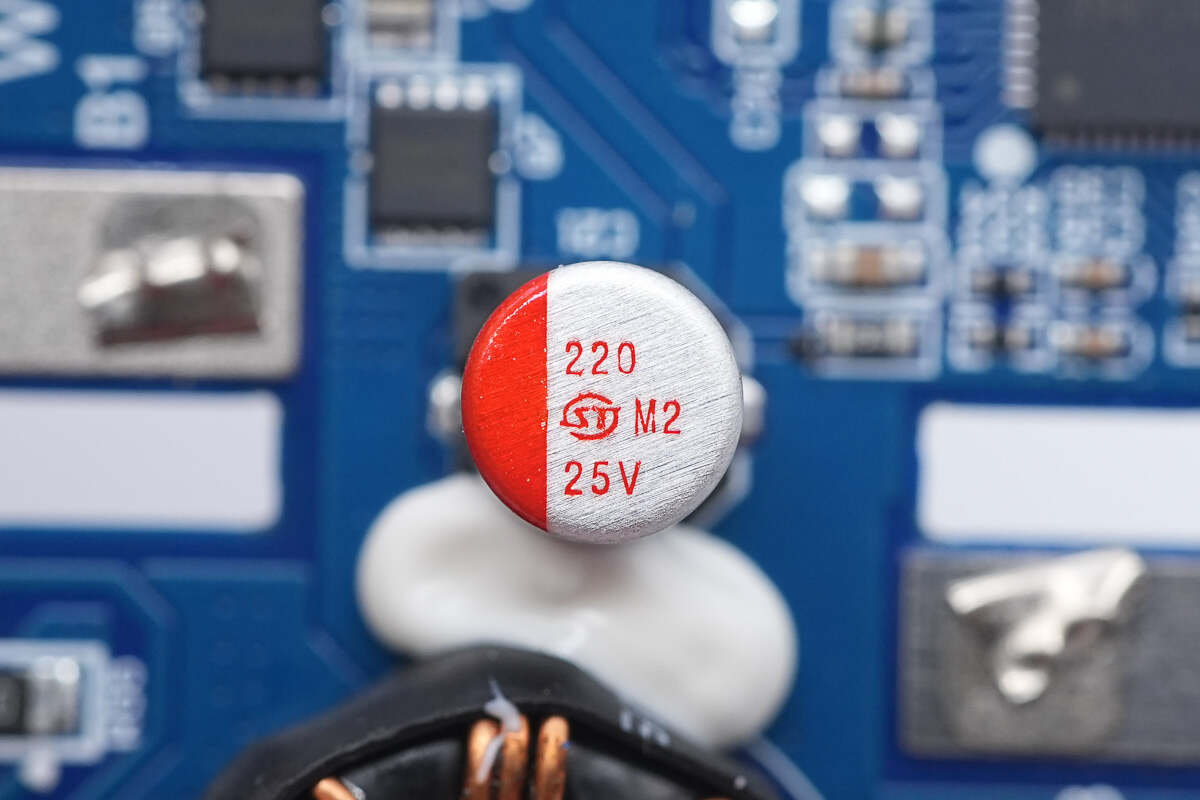

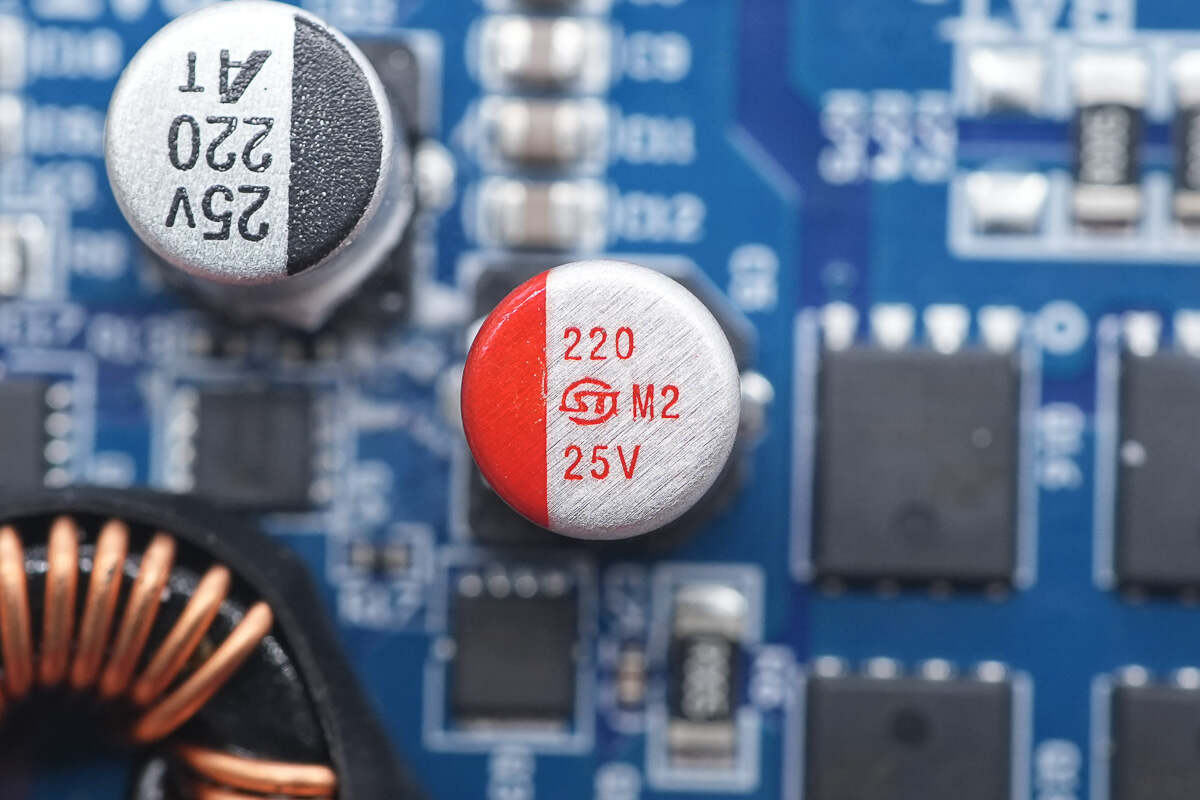

固态滤波电容规格为25V220μF。
用于USB-C1和USB-A口的升降压SOC也是采用智融科技SW6306。
外挂四颗同步升降压开关管也是采用智融科技SWT30N50。
另外两颗特写。
搭配的升降压电感同样外套热缩管绝缘以及打胶加固。
固态滤波电容规格为25V220μF。

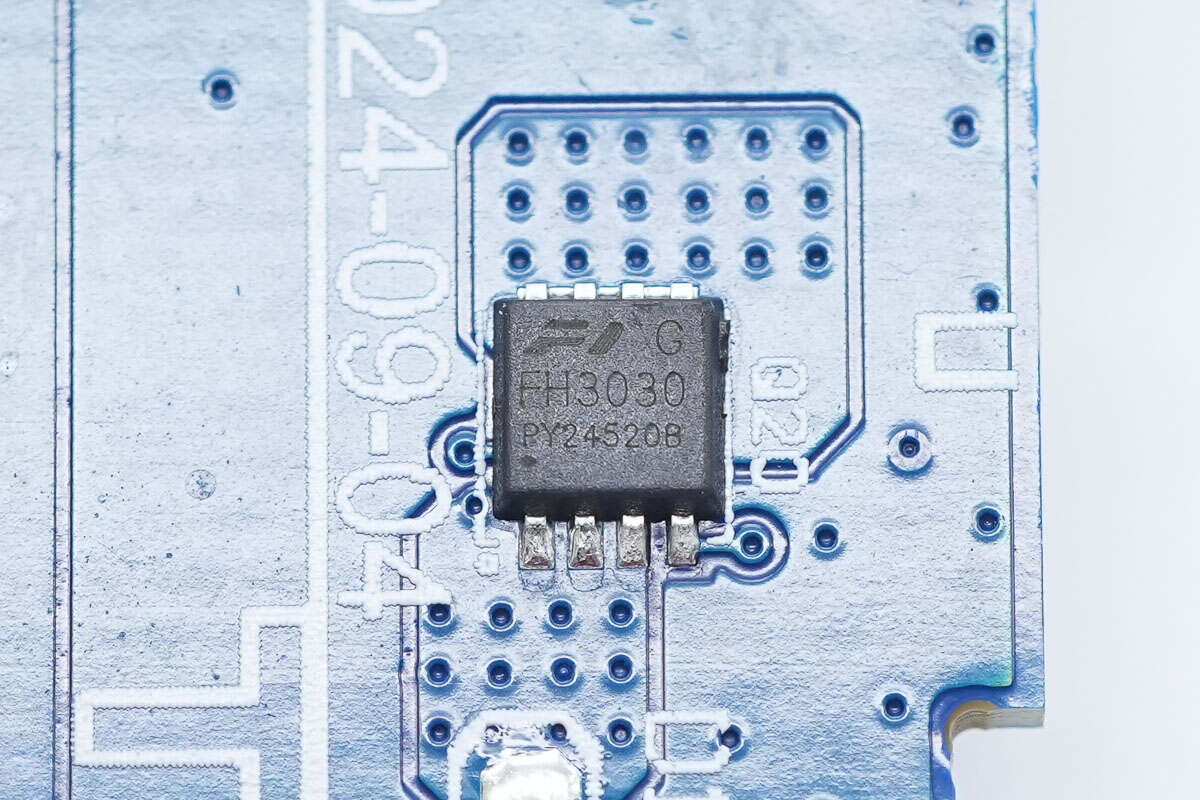

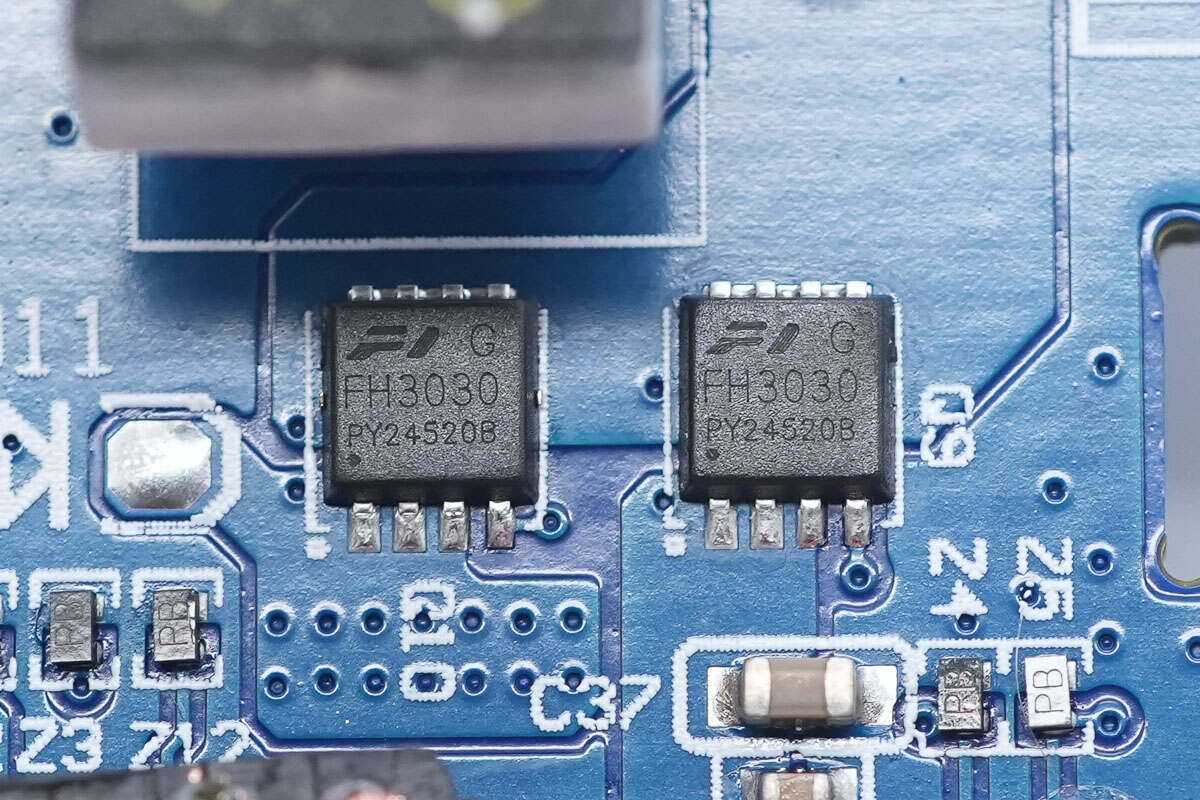

VBUS开关管来自鑫飞宏，型号为FH3030G6，NMOS，耐压30V，导阻11mΩ，采用PDFN3.3*3.3-8L封装。
用于USB-C2自带线的VBUS开关管也是采用鑫飞宏FH3030。

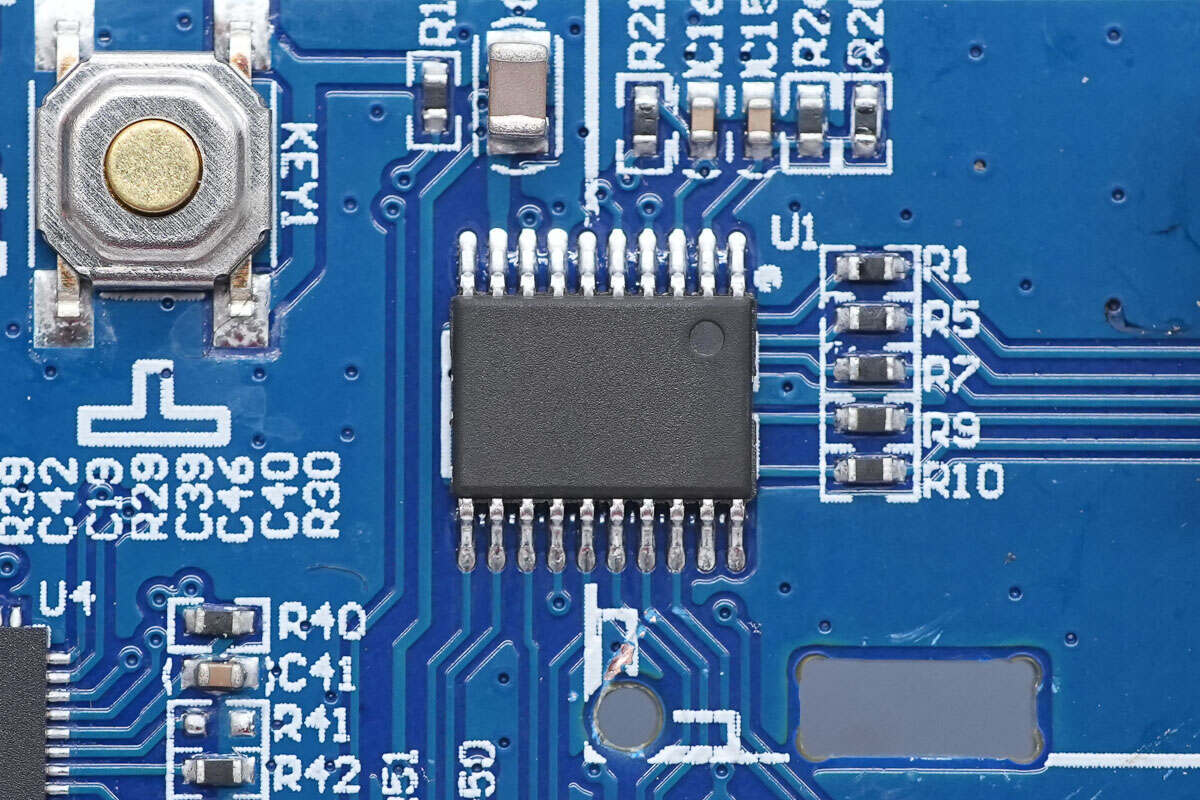

一颗MCU特写，信息不详。

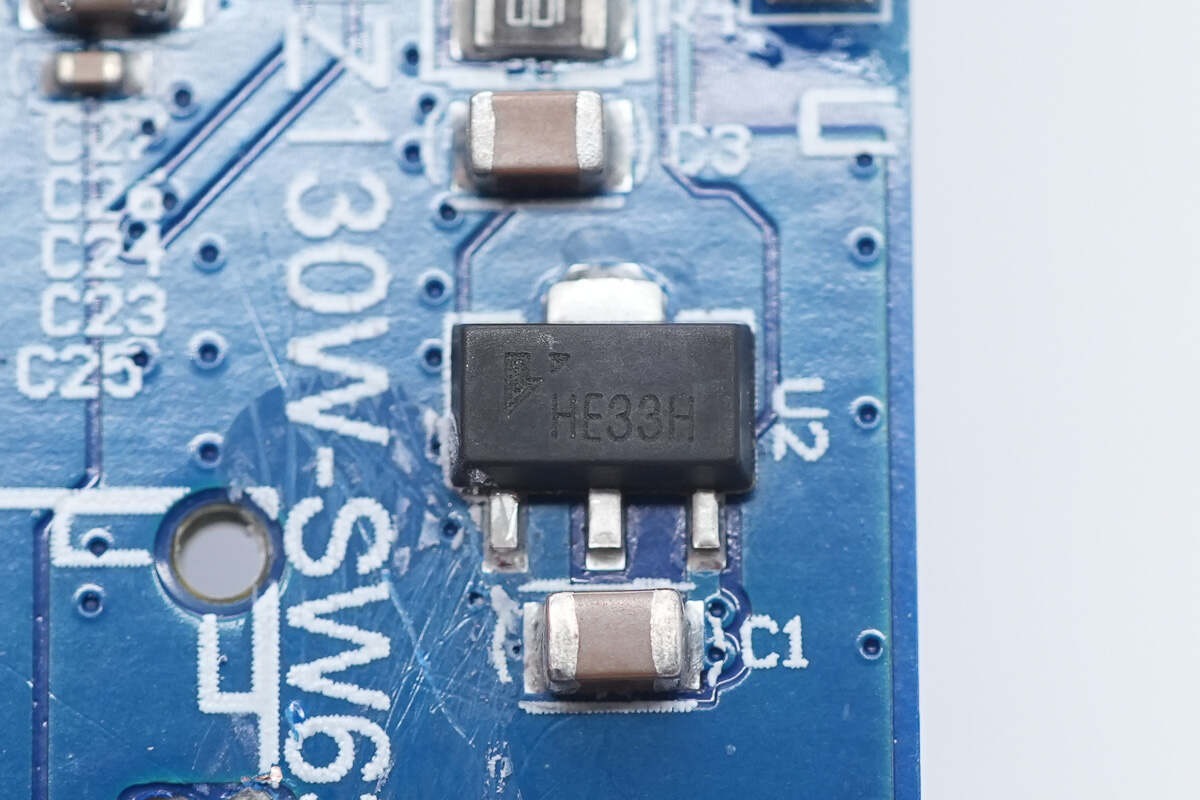

一颗丝印HE33H稳压芯片特写。

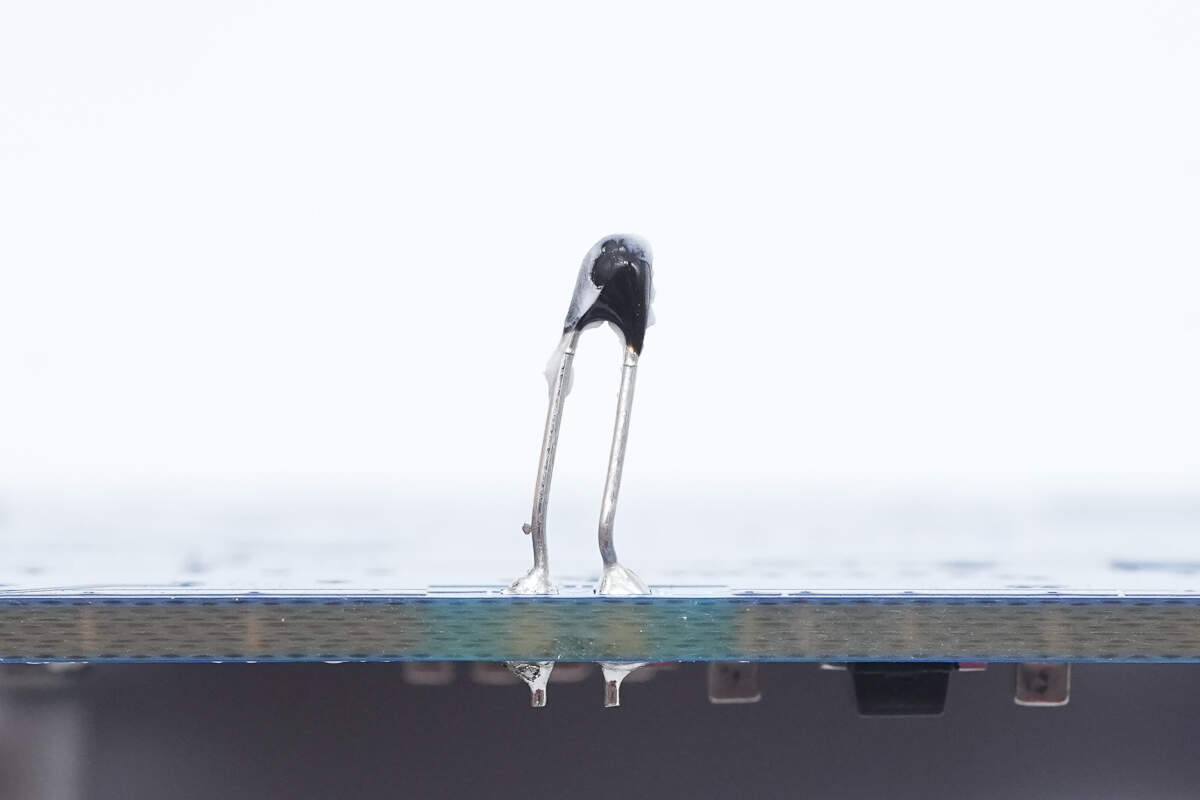

热敏电阻特写。

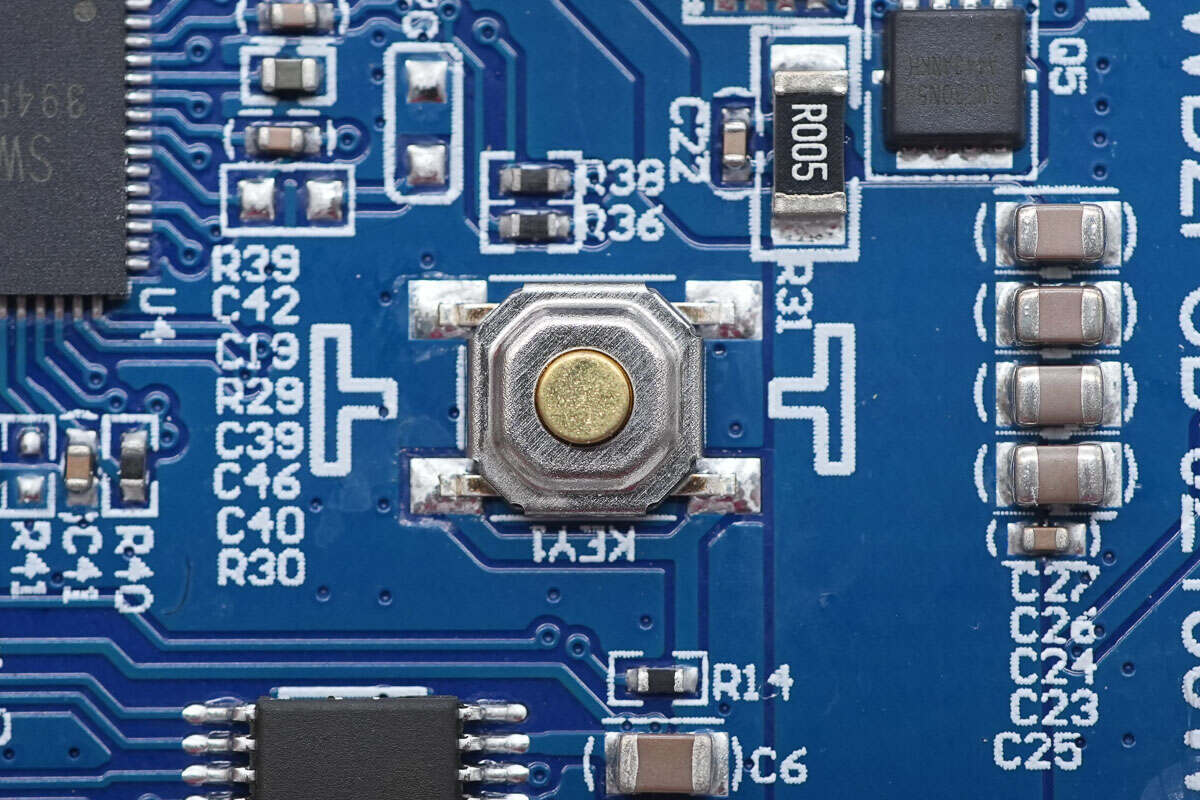

电源键特写。

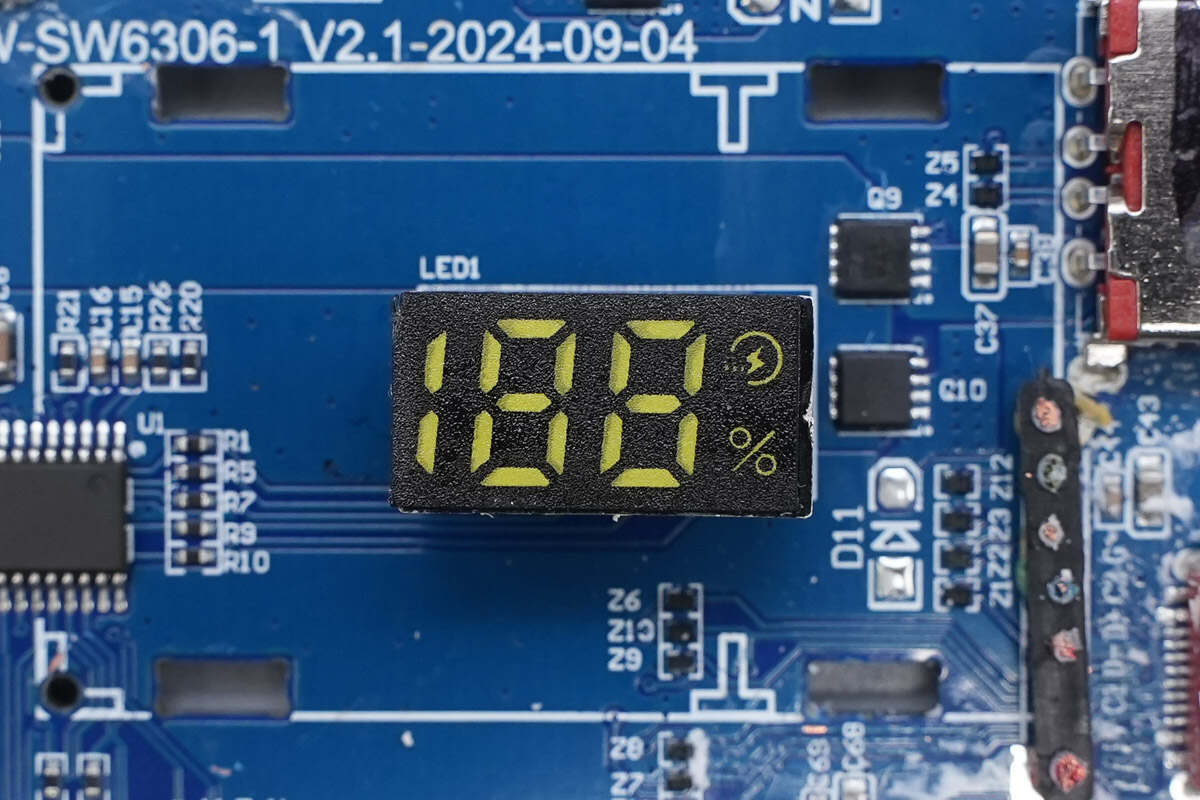

数显屏特写。

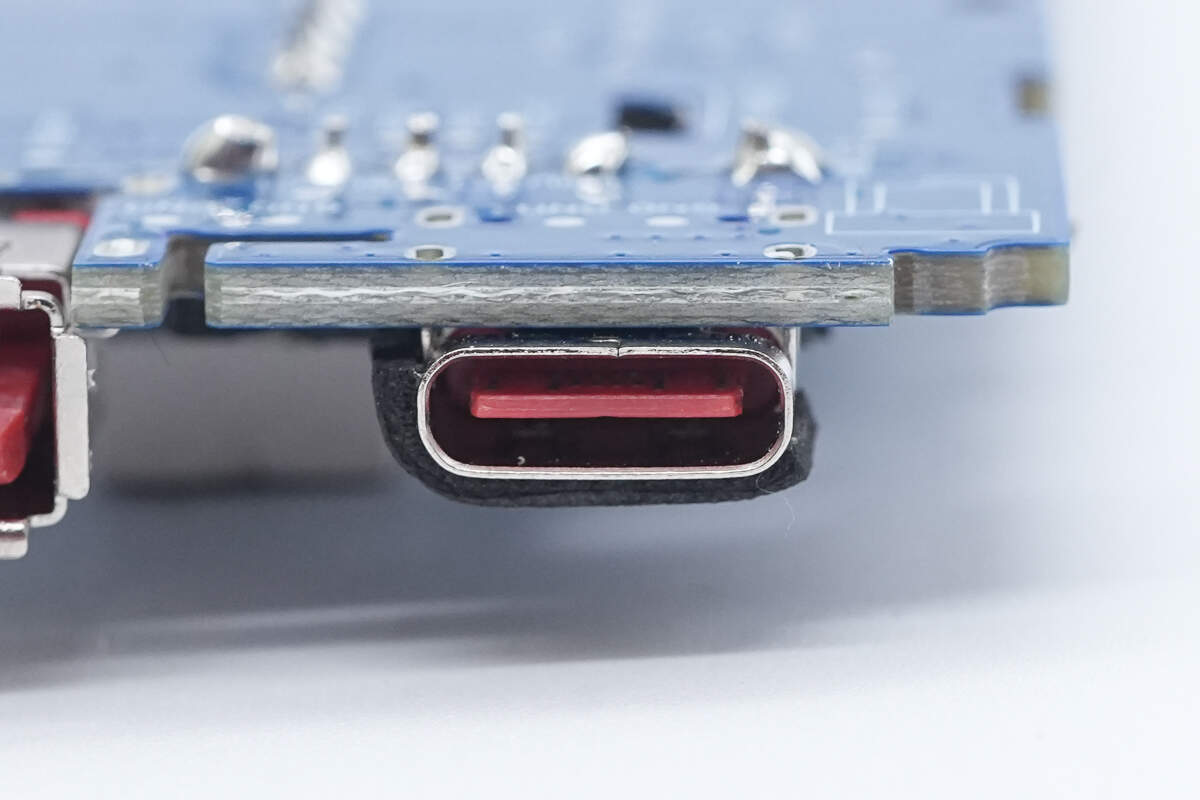

USB-C1接口母座特写，过孔焊接，并贴有泡棉。

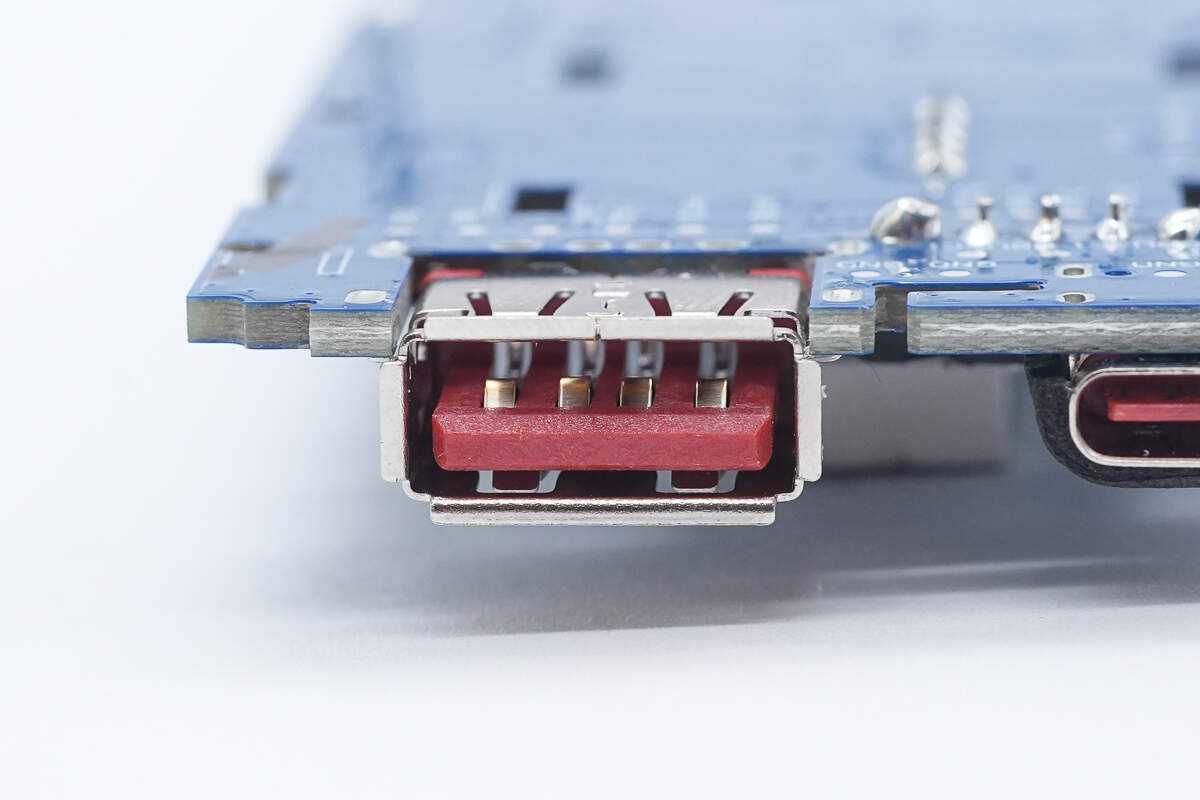

USB-A接口母座沉板过孔焊接。
全部拆解一览，来张全家福。
充电头网拆解总结

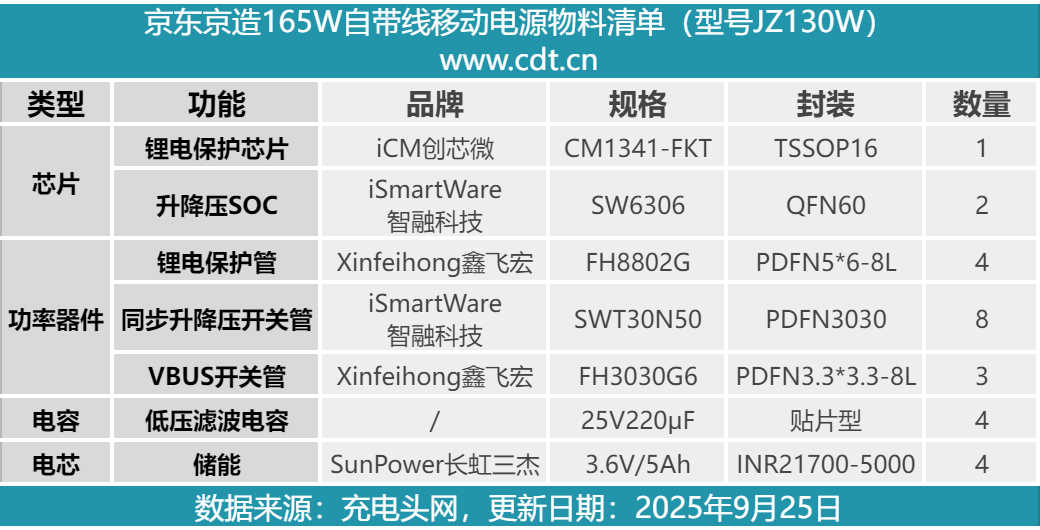

最后附上京东京造165W自带线移动电源的核心器件清单，方便大家查阅。
京东京造165W自带线移动电源采用V0级防火能力外壳，并采用亲肤喷涂工艺处理，加上三围尺寸控制得与小可口可乐罐相当，整体十分小巧精致。挂绳、数显屏以及USB-C自带线设计方便用户携带和使用，大大提升使用体验。
充电头网通过拆解了解到，产品基于智融科技两颗SW6306升降压SOC实现USB-C自带线以及另外1A1C接口设计，并赋予各接口100W和30W输出的强悍性能，此外兼容UFCS、SCP、QC、PPS等主流快充协议，为产品适配更多品牌设备提供支持。
电池组采用的是四颗长虹三杰INR21700-5000锂电池，20000mAh容量为产品续航能力提供强力支持，此外通过了国家CCC强制认证，品质有保证。并配有以及热敏电阻进行温度监控，保证用户使用安全。
