WY-35A4三相电压继电器是一款具备延时功能的智能交流电压继电器，专为电力系统、工业自动化及设备保护设计，其核心功能、技术参数及典型应用如下：

一、核心功能

过电压/欠电压保护

作为发电机、变压器及输电线路的继电保护装置，实时监测电压并触发闭锁或跳闸动作，防止设备因电压异常损坏。

例如：当电压超过设定阈值（过电压）或低于阈值（欠电压）时，继电器动作切断电路。

延时功能

支持0ms至9999ms的延时整定，适应短时过压/欠压保护或延时闭锁需求。

例如：在短时电压波动时，通过延时避免误动作；在持续异常时触发保护。

信号显示与转换

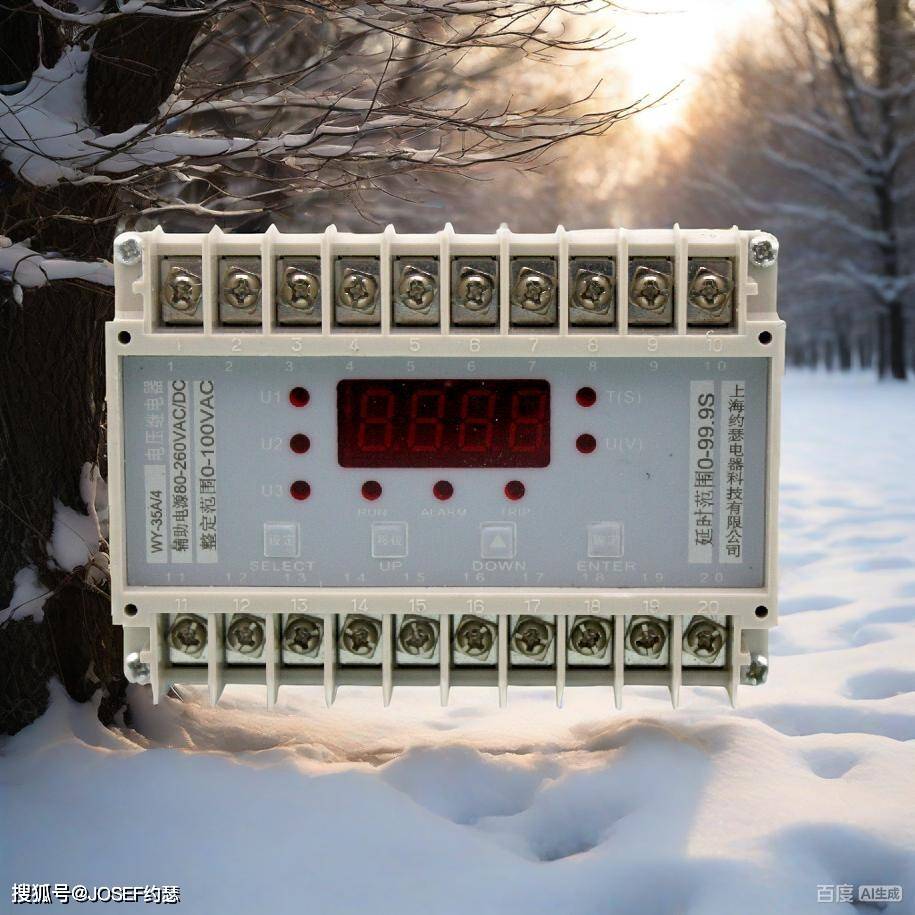

LCD实时显示当前电压值，提供电磁兼容四级标准，确保信号稳定传输。

例如：在工业控制系统中，操作人员可通过显示屏直观监控电压状态。

二、关键技术参数

电压参数

额定输入电压：100VAC、200VAC、400VAC（可选），适应不同电压等级需求。

电压整定范围：(0.1~1.0)Un（Un为额定电压），例如额定100V时，整定范围为10V~100V。

电压精度：±3%或±5%（不同品牌/型号略有差异），确保动作阈值准确。

延时参数

延时整定范围：0ms~9999ms，支持短时（如0.1s）或长时（如99.9s）延时。

延时精度：±(1%整定值+60ms)或2%±50ms，减少动作时间误差。

接点容量

载流容量：5A（交流）或6A@250VAC/30VDC（直流），满足小功率负载控制需求。

断弧容量：30W（DC）或62.5VA（AC），确保接点分断时无电弧干扰。

环境适应性

工作环境温度：-40℃~+70℃（部分型号为-10℃~+40℃），适应极端温度环境。

存储环境温度：-40℃~+85℃，确保长期存放性能稳定。

湿度：5%~95%RH无凝露，防止湿度导致绝缘失效。

绝缘性能

绝缘电阻：各电路与外露导电部分间≥100MΩ（1000V摇表测试）。

耐压试验：承受2kV（50Hz）交流试验电压1分钟，无击穿或闪络现象。

三、典型应用场景

电力系统保护

用于发电机、变压器及输电线路的继电保护装置，作为过电压或欠电压闭锁的动作元件，防止设备因电压异常损坏。

工业自动化控制

在自动化生产线中，监测电机、变频器等设备的电压状态，触发报警或停机保护。

新能源领域

应用于光伏逆变器、风电变流器等设备，确保电压稳定运行，避免因电压波动导致设备故障。

特点：导轨安装、电压精度±3%、延时范围0ms~9999ms。

适用场景：工业自动化设备紧凑安装需求。

特点：密封封装、延时精度1%±10ms、环境温度-25℃~+50℃。

适用场景：户外或恶劣环境下的电力设备保护。
