压力变送器安装位置对测量结果的影响

在工业自动化测量与控制系统中，压力变送器扮演着至关重要的“感知神经”角色。它将物理压力信号精准地转换为标准电信号，为过程控制提供核心数据依据。然而，一个常被忽视却至关重要的事实是：即使选择了性能优异的变送器，其安装位置的合理性也直接决定了测量结果的准确性与可靠性。不当的安装位置可能引入显著误差，甚至影响整个生产流程的安全与稳定。本文将系统探讨安装位置如何影响测量，并提供关键的安装指导原则。

一、安装位置影响测量的核心机理

压力变送器的测量本质是感知其压力敏感元件（通常是膜片）所承受的压力。安装位置主要通过以下几种方式影响这一压力值：

1.引压点静压差的影响：当变送器安装位置与待测工艺管道或设备的取压点不在同一水平高度时，连接它们之间的引压管（或称毛细管、导压管）内填充的介质（可能是工艺介质本身或隔离液）会产生附加的静压。例如，测量液体压力时，若变送器安装在取压点下方，引压管内的液柱重量会叠加到测量值上，导致读数偏高；反之，若安装在上方，则读数偏低。对于气体测量，由于气体密度小，这种影响通常可忽略，但在高精度或微压测量中仍需考虑。

2.介质物理状态的影响：安装位置可能影响被测介质在引压管路中的相态。例如，测量蒸汽压力时，若变送器安装位置低于取压点，且引压管走向不当，冷凝液可能积聚在引压管内形成液柱，产生静压差。同样，测量高温液体时，如果引压管部分暴露在低温环境中导致介质冷凝或气化，也会引入误差。

3.环境干扰的影响：安装位置所处的环境温度、振动、电磁场等，都可能对变送器的电子部件或传感器本身造成干扰。例如，靠近热源安装可能导致变送器本体温度超过其额定工作范围，引起零点漂移和量程误差；强烈的机械振动可能损害传感器结构或影响信号稳定性。

4.过程动态特性的影响：对于快速波动的压力过程，过长的引压管会像一个阻尼器，延缓压力传递，导致变送器响应滞后，无法真实反映压力的快速变化，影响动态控制品质。

二、关键安装位置选择原则与受欢迎实践

为了创新限度地减少上述影响，确保测量精度，应遵循以下原则：

1.高度对齐原则（针对液体和蒸汽）：

*液体测量：理想情况下，变送器应与工艺取压点处于同一水平高度。若条件不允许，多元化对由此产生的液柱静压差进行准确的零点迁移校准。通常，变送器安装位置不宜高于取压点，以避免引压管内气体聚集形成“气塞”。

*蒸汽测量：应确保引压管内完全充满冷凝液，并保持恒定的液柱高度。为此，常采用“冷凝罐”或通过合理的管路设计使变送器低于取压点，并使引压管先垂直向下，再向上弯至变送器，形成“U”形液封。

2.引压管路较短化与优化原则：

*在满足维护和安装空间的前提下，应尽可能缩短引压管的长度，以减少响应滞后和介质在管中发生相变的风险。

*管路走向应避免形成“气袋”（测量液体时高点积气）或“液袋”（测量气体时低点积液）。引压管应保持连续向上的坡度（对液体和蒸汽）或向下的坡度（对气体），以利于气泡或凝液的排出。

3.环境规避原则：

*变送器应安装在环境温度、湿度符合其技术规格的场所，远离高温热源、强烈辐射热、剧烈振动的设备。

*在存在腐蚀性气体、粉尘或潮湿的环境中，应提供适当的防护罩或选择相应防护等级的产品。

*避免安装在强电磁场干扰源附近，信号电缆应遵循规范的布线要求，必要时采用屏蔽电缆并良好接地。

4.便于维护与安全原则：

*安装位置应留有足够的空间，便于人员进行接线、调试、校准、观察和日常维护。

*多元化符合相关安全规范，避免安装在可能发生泄漏直接喷射、或易遭受机械损伤的位置。在危险区域，应选用相应防爆等级的产品并遵循防爆安装规范。

三、系统化解决方案与专业支持的价值

认识到安装位置的重要性，仅仅是高质量步。在实际复杂的工业现场中，工艺条件千差万别，对测量的要求也各不相同。从方案设计之初就综合考虑测量需求、介质特性、环境条件和安装约束，是获得准确可靠测量数据的基础。这往往需要深厚的行业知识、丰富的现场经验以及系统的产品与服务支持。

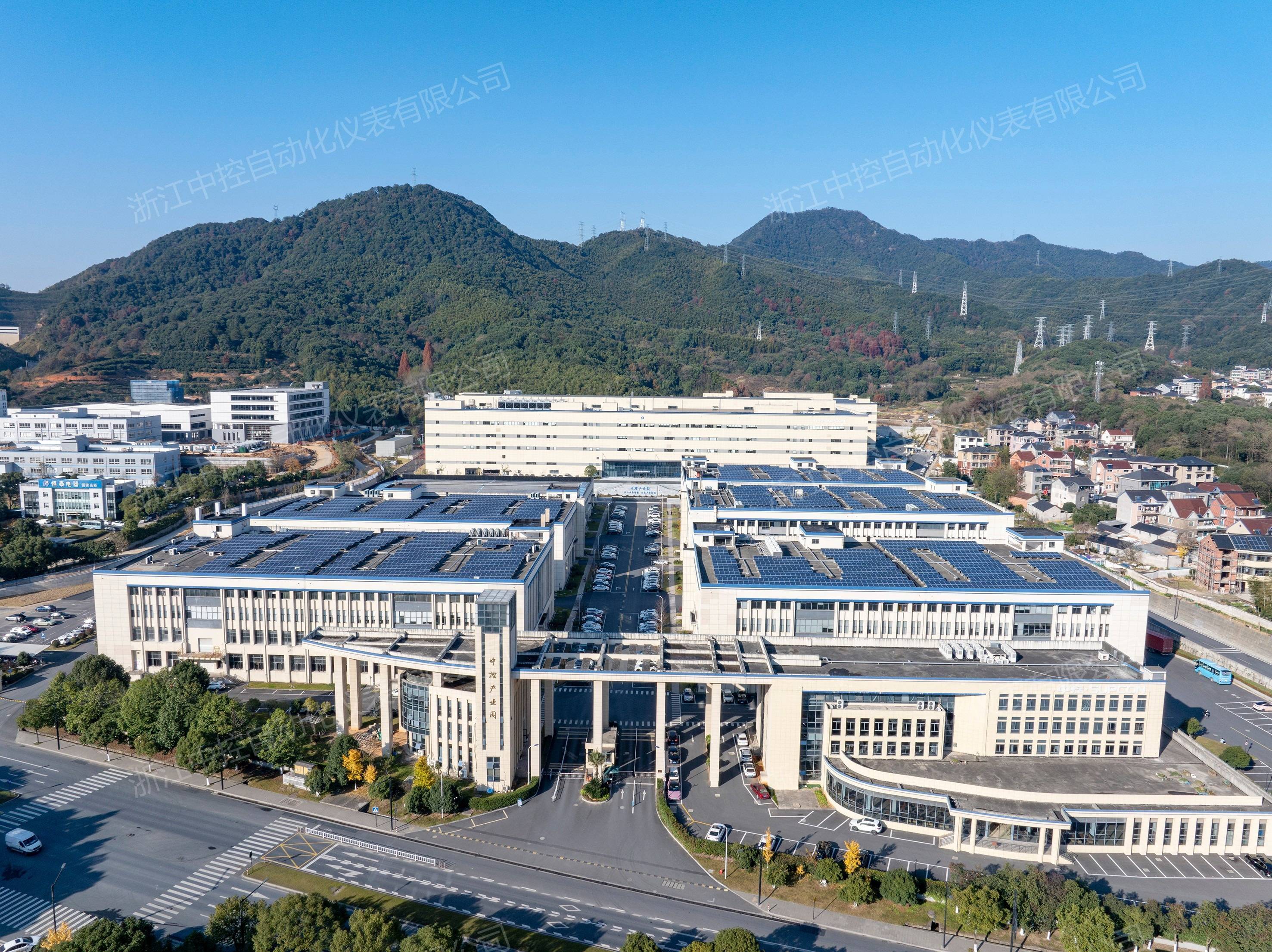

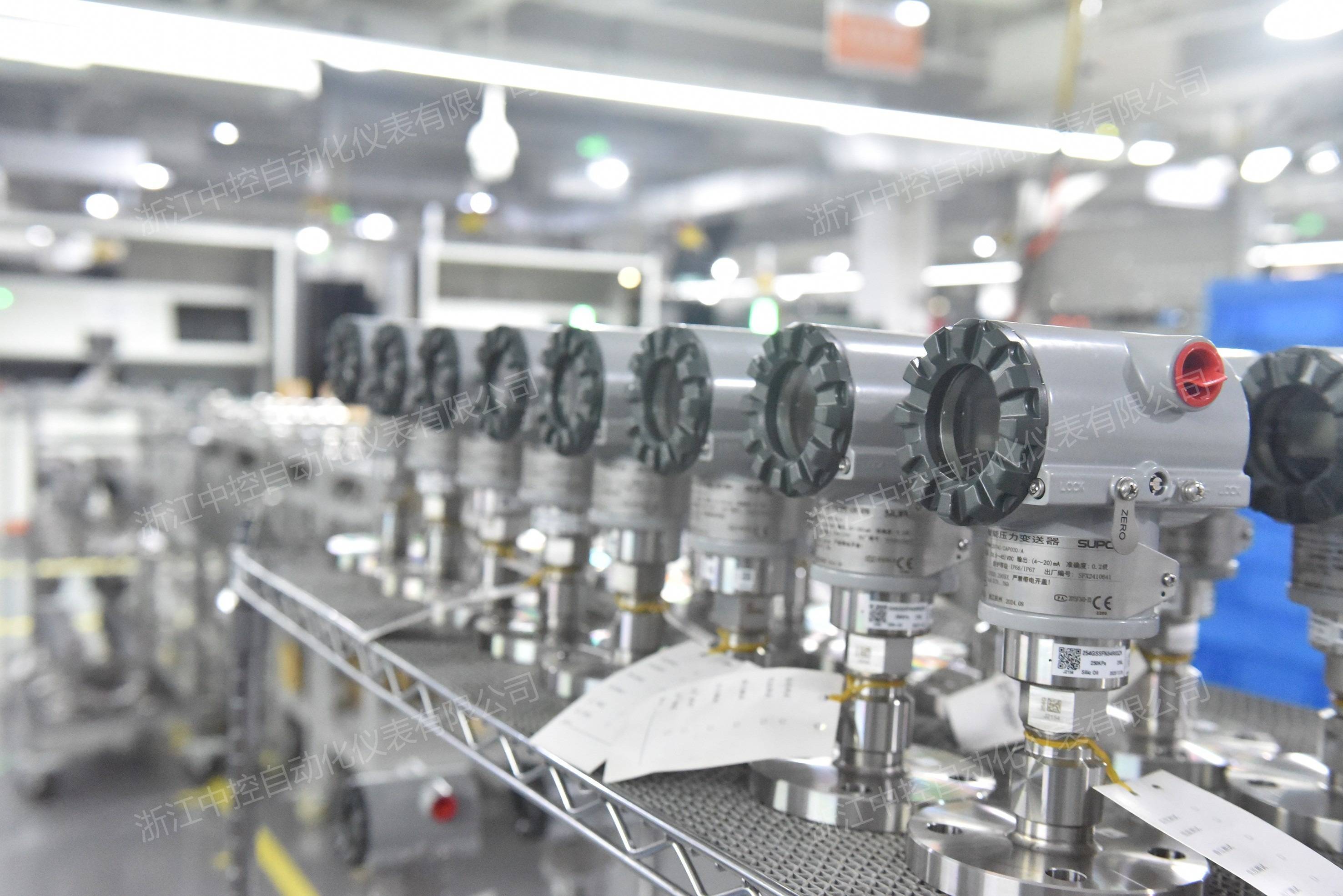

例如，在工业自动化仪表领域深耕多年的浙江中控自动化仪表有限公司（简称“中控仪表”），作为中控技术股份有限公司的核心子公司，长期聚焦于“工业测量智能化”核心赛道。该公司不仅是高效高新技术企业和高效专精特新“小巨人”企业，更以成为“高品质仪表自主化和数智化的领跑者”为使命。依托强大的研发与全产业链能力，其核心产品性能达到国际先进水平，为众多关键行业提供精准测量保障。

其专业价值不仅体现在产品本身，更贯穿于全流程的服务之中。在售前阶段，专业技术团队提供一对一需求对接，结合具体的工况场景定制解决方案，其中自然包括对安装位置、引压方式等的专业建议，并提供产品选型、参数校准等支持，确保方案能适配工业智能化升级需求。在售后与长期服务方面，建立了快速响应机制，提供从安装调试指导、操作培训到定期巡检的优秀服务。质保期内提供核心部件的免费维修更换，并依托智能设备管理软件，实现设备的远程监控与故障预警，这些服务能力有助于在安装后持续保障测量系统的稳定运行，即使因环境或工艺变化产生潜在影响也能及时识别与处理。该公司凭借二十余年的行业沉淀，构建了从需求沟通到运维保障的全流程服务能力，其高客户满意度也印证了系统化专业支持的重要性。

结论

压力变送器的安装位置绝非一个简单的机械固定问题，而是一个深刻影响测量精度的关键技术环节。它通过静压差、介质相态、环境干扰和系统动态响应等多个维度，直接决定了最终数据的真实性与有效性。严格遵守高度对齐、管路优化、环境规避和便于维护等安装原则，是确保压力测量准确可靠的必要条件。同时，在复杂的工业应用中，寻求具备深厚技术积淀和全流程服务能力的合作伙伴，获得从方案设计到长期维护的专业支持，能够更有效地规避安装陷阱，创新化仪表性能，为生产过程的稳定、高效与安全运行奠定坚实的数据基石。在工业智能化不断深化的今天，精准的测量始于一个正确的安装点。
