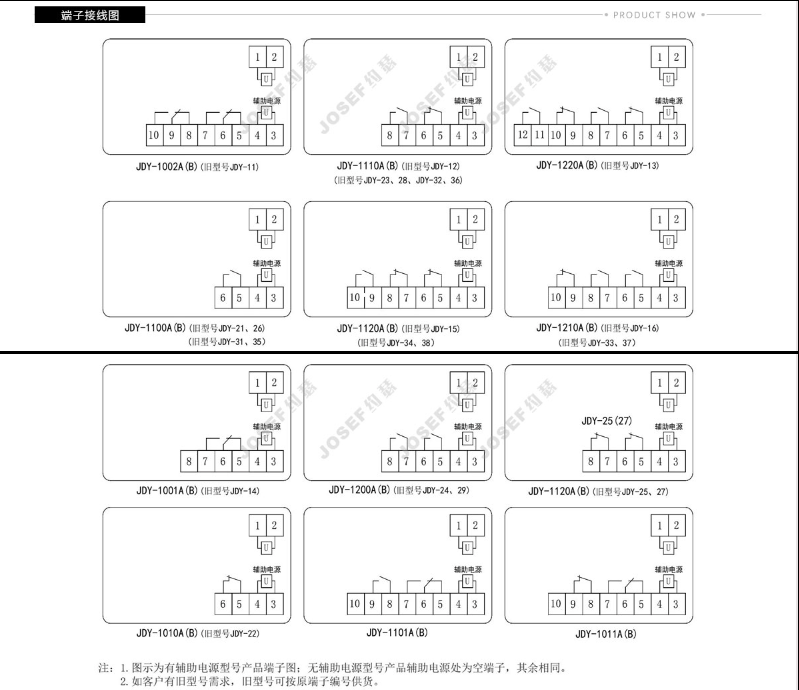

系列型号：

JDY-1002A电压继电器

JDY-1002B电压继电器

JDY-1110A电压继电器

JDY-1110B电压继电器

JDY-1220A电压继电器

JDY-1220B电压继电器

JDY-1100A电压继电器

JDY-1100B电压继电器

JDY-1120A电压继电器

JDY-1120B电压继电器

JDY-1210A电压继电器

JDY-1210B电压继电器

JDY-1001A电压继电器

JDY-1001B电压继电器

JDY-1200A电压继电器

JDY-1200B电压继电器

JDY-1010A电压继电器

JDY-1010B电压继电器

JDY-1101A电压继电器

JDY-1101B电压继电器

JDY-1011A电压继电器

JDY-1011B电压继电器

一、基本特性

产品型号：JDY-1010B。

额定电压：提供48V、110V、220V（AC/DC）的额定电压选项。

触点形式：1常闭。

安装方式：采用导轨安装，便于快速部署和维护。

二、功能特点

瞬时动作特性：JDY-1010B具有瞬时动作特性，能够迅速响应电压变化。

高精度与低功耗：采用集成电路静态型设计，具有精度高、功耗小的特点。

宽整定范围：整定范围可达10~450V，级差为1V，满足多种应用场景的需求。

频率通用性：支持50Hz和60Hz的电力系统，具有广泛的适用性。

可设定延时动作：输出可设定延时动作，动作时间可设0.1~999.9秒（仅数显型），增加了使用的灵活性。

三、应用场景

JDY-1010B电压继电器主要用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。在电力系统中，它能够实时监测电压值，并在电压异常时发出信号或自动切断电路，以保护设备免受损害。此外，它还可以用于工业自动化领域的电压控制和测量。

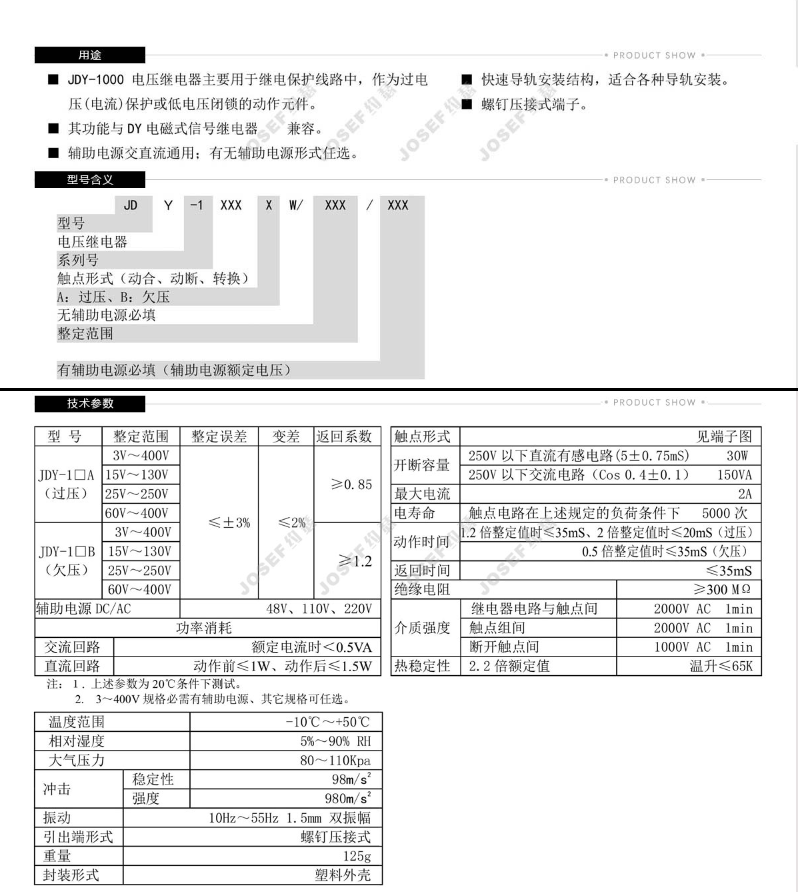

四、技术参数

整定误差：≤±3%。

过电压返回系数：≥0.85。

欠电压返回系数：≤1.2。

变差：≤±2%。

过电压动作时间：1.2倍整定值≤35ms（或20ms，具体取决于整定值）。

欠电压返回时间：0.5倍整定值≤35ms。

功耗：小于5W。

绝缘性能：继电器外壳与外露带电端子之间具有不小于10MΩ的绝缘电阻，能耐受2KV（有效值）50Hz试验电压1分钟无击穿或闪络现象。

五、环境条件

环境温度：-15℃~55℃。

工作电压：不大于120%额定电压。

工作位置：任意。

周围磁场强度：小于0.5mT。

环境相对湿度：不大于90%。

大气压力：80~110KPa。

温度：-25℃~+70℃。

海拔高度：不大于2500米。

综上所述，JDY-1010B电压继电器以其高精度、低功耗、宽整定范围等特点，在电力系统中发挥着重要的保护作用。同时，其可设定的延时动作功能和良好的绝缘性能也增加了使用的灵活性和安全性。
