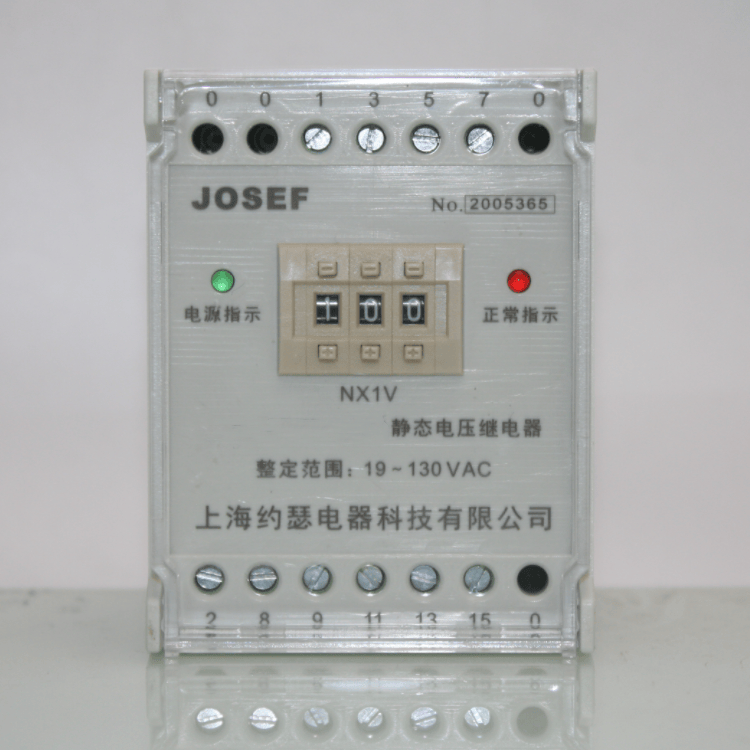

系列型号：

JY-7A/1DK不带辅助电源电压继电器；JY-7B/1DK不带辅助电源电压继电器；

JY-7A/2DK不带辅助电源电压继电器；JY-7B/2DK不带辅助电源电压继电器；

JY-7A/3DK不带辅助电源电压继电器；JY-7B/3DK不带辅助电源电压继电器；

JY-7A/5DK不带辅助电源电压继电器；JY-7B/5DK不带辅助电源电压继电器；

JY-7/1DK/120不带辅助电源电压继电器；JY-7/2DK/220不带辅助电源电压继电器；

JY-7/2DK/002不带辅助电源电压继电器；JY-7/3DK/002不带辅助电源电压继电器；

JY-7/3DK/220不带辅助电源电压继电器；JY-7/3DK/310不带辅助电源电压继电器；

JY-7/3DK/120不带辅助电源电压继电器；JY-7A/1DKQ不带辅助电源电压继电器；

JY-7B/1DKQ不带辅助电源电压继电器；JY-7A/2DKQ不带辅助电源电压继电器；

JY-7B/2DKQ不带辅助电源电压继电器；JY-7A/3DKQ不带辅助电源电压继电器；

JY-7B/3DKQ不带辅助电源电压继电器；

一、产品特性

无源设计：无需直流辅助电源，可直接替代传统电磁型电压继电器（如DJ-100、DY-20C、DY-30等系列），简化系统结构。

高精度与快速响应：采用集成电路静态型设计，动作时间典型值≤25ms（1.2倍整定值时），确保在电压异常时快速切断电路，保护设备安全。返回系数方面，过电压继电器为0.92~0.96，欠电压继电器为1.04~1.08，确保可靠返回，避免误动。

宽电压整定范围：过电压整定范围为40V~260V（部分型号支持19V~130V或200V~420V），级差1V，满足不同电力系统的保护需求。

低功耗：整体功耗≤5W，减少能源消耗，适用于对能效要求高的场景。

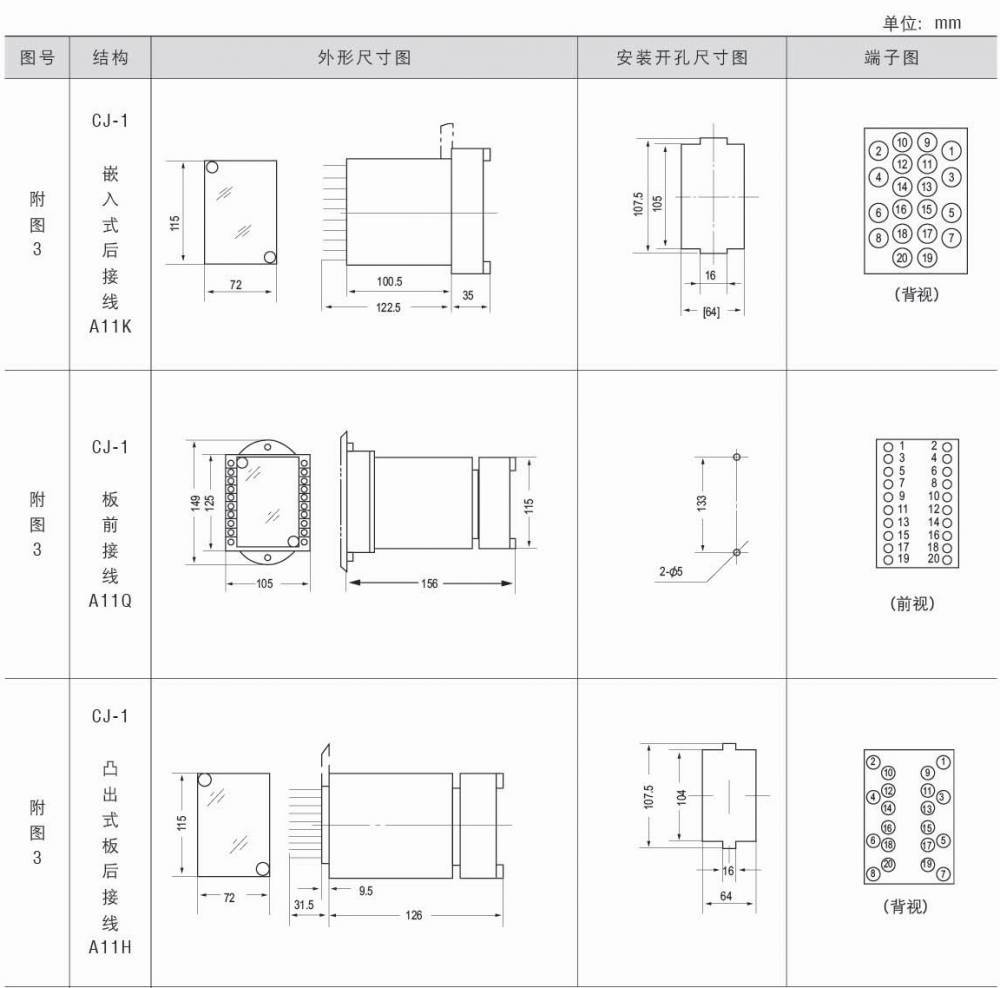

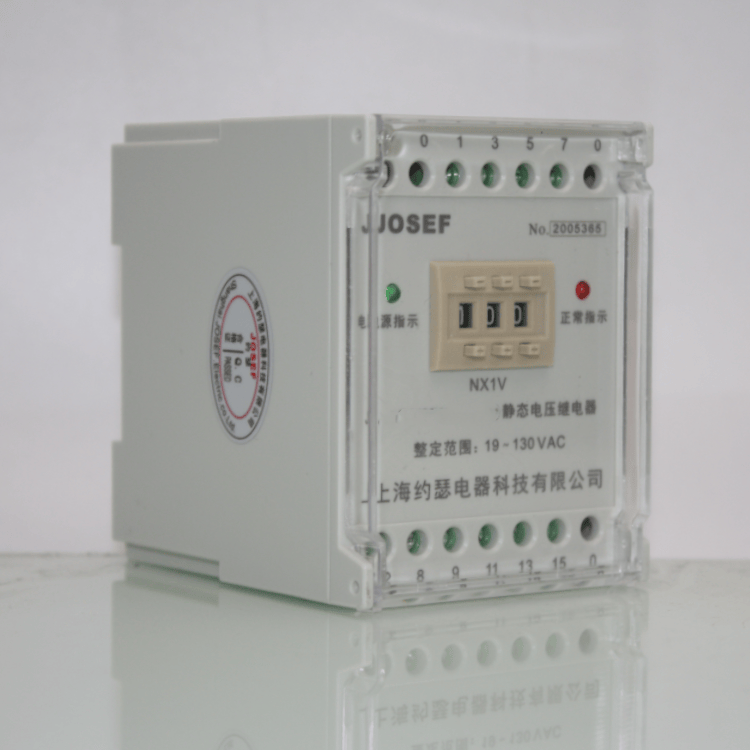

灵活安装：支持导轨安装和固定安装，适应不同柜体结构。

二、技术参数

额定参数：

额定电压：AC220V（也有其他规格如AC48V~260V、DC48V~300V等）。

额定电流：5A。

触点形式：1常开+2常闭（部分型号可能有所不同）。

动作与返回时间：

过电压继电器：1.2倍整定值动作时间≤25ms，2倍整定值动作时间≤20ms；返回时间≤27ms。

欠电压继电器：0.5倍整定值动作时间≤20ms；返回时间≤27ms。

触点容量：

继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75ms的直流有感负荷电路为50W。

电压不大于250V的交流电路（功率因数cosφ为0.4±0.1）为250VA。

继电器触点可长期接通5A。

绝缘性能：

绝缘电阻：外壳与外露带电端子间≥300MΩ（500V兆欧表测量）。

介质强度：耐受2KV（有效值）、50Hz试验电压，历时1分钟无击穿或闪络。

环境适应性：

温度：-10℃~+50℃（部分型号支持-15℃~+55℃）。

湿度：≤90%（无凝露）。

海拔：≤2000米（部分型号支持≤2500米）。

三、工作原理

JY-7B/5DK电压继电器采用进口集成电路构成静态型继电器，其工作原理如下：

电压采样：被测交流电压（U~）经隔离变压器降压，得到与被测电压成正比的电压（Ui）。

整流与滤波：Ui经整流后变为脉动电压，再通过滤波器得到平滑的直流电压（Uo）。

电平检测：Uo与直流参考电压（Ue）比较：

若Uo

若Uo > Ue（过电压情况），电平检测器输出负信号，继电器保持不动作。

四、应用场景

JY-7B/5DK电压继电器广泛应用于以下场景：

发电机保护：在发电机中，用于保护定子绕组免受过电压或欠电压故障的损害。

变压器保护：在变压器中，用于保护绕组和绝缘免受过电压和欠电压故障的影响。

输变电线路保护：在输变电线路中，用于保护线路免受过电压和欠电压故障的损害，确保电力系统的稳定运行。
