LPD-100/1000埋地型等电位连接器是一种专为石油石化等工业系统设计的防雷保护装置，属于火花间隙型防雷器，主要用于埋地管道、储罐等金属设施的等电位连接和雷电过电压保护。

核心功能

雷电过电压保护

当雷电击中管道或储罐时，LPD-100/1000通过内部的火花间隙快速击穿放电，将过电压能量泄放到大地，防止绝缘接头或法兰被击穿，保护管道系统免受损害。

标称放电电流达100kA（8/20μs波形），最大放电电流50kA（10/3500μs波形），可承受极端雷电冲击。

操作过电压保护

在电力系统中，因开关操作或故障切除产生的操作过电压可能损坏设备。LPD-100/1000能在过电压达到阈值时迅速导通，限制电压升高，保障设备安全运行。

等电位连接

跨接在输油、输气管道的绝缘接头或法兰两端，平衡电位差，防止因电位差过大导致绝缘失效或电火花引发事故。

适用于建筑、铁路、石化等系统中独立接地体之间的连接，确保系统各部分在过电压时保持相同电位。

保护接触人员安全

通过接地功能将管道上的过电压限制在较低幅值（如导通后电压≤50V），避免人员触电风险。

技术特性

快速响应

响应时间≤100ns（部分资料显示≤25ns），纳秒级动作速度可有效限制过电压上升时间，保护设备免受损害。

高稳定性与长寿命

采用密封充气设计，外部包裹环氧树脂、玻璃布筒和硅橡胶一体硫化材料，防护等级达IP68，防潮、防盐雾、防腐蚀，适应恶劣环境。

无复杂电子元件，故障率低，寿命可达10-20年。

防爆防水性能

密封外壳设计防止电弧泄漏，具备卓越的防爆功能，可直接埋地使用，无需额外防爆箱。

耐腐蚀材料

外壳和内部构件采用耐腐蚀材料，适应埋地环境，减少维护成本。

关键参数

交流击穿电压：1000V（50Hz），确保正常工作时不误动作。

冲击击穿电压：2200V（1.2/50μs），雷电冲击下可靠导通。

最大持续工作电压：40V，适应长期运行需求。

残压：导通后电压≤50V，远低于绝缘接头耐受值，保护效果显著。

应用场景

石油石化管道防雷

跨接在输油、输气管道的绝缘接头或法兰两端，防止雷电过电压击穿绝缘部件，保护管道系统安全。

示例：西气东输管道沿线安装LPD-100/1000，有效降低雷击事故率。

储罐防雷接地

连接储罐与接地网，平衡电位差，防止雷电流通过管道分流时击穿绝缘接头，避免储罐接地成为阴极保护电流故障点。

电力系统保护

用于变电站进线段、配电线路等关键设备，限制雷电和操作过电压，保障电力传输稳定性。

工业场所防雷

在化工厂、炼油厂、钢铁厂等场所，保护电机、配电柜、自动化控制系统等设备，防止过电压引发火灾或爆炸。

建筑防雷

连接建筑物防雷装置与接地体，实现等电位连接，防止雷击时电位差对人员和设备造成损害。

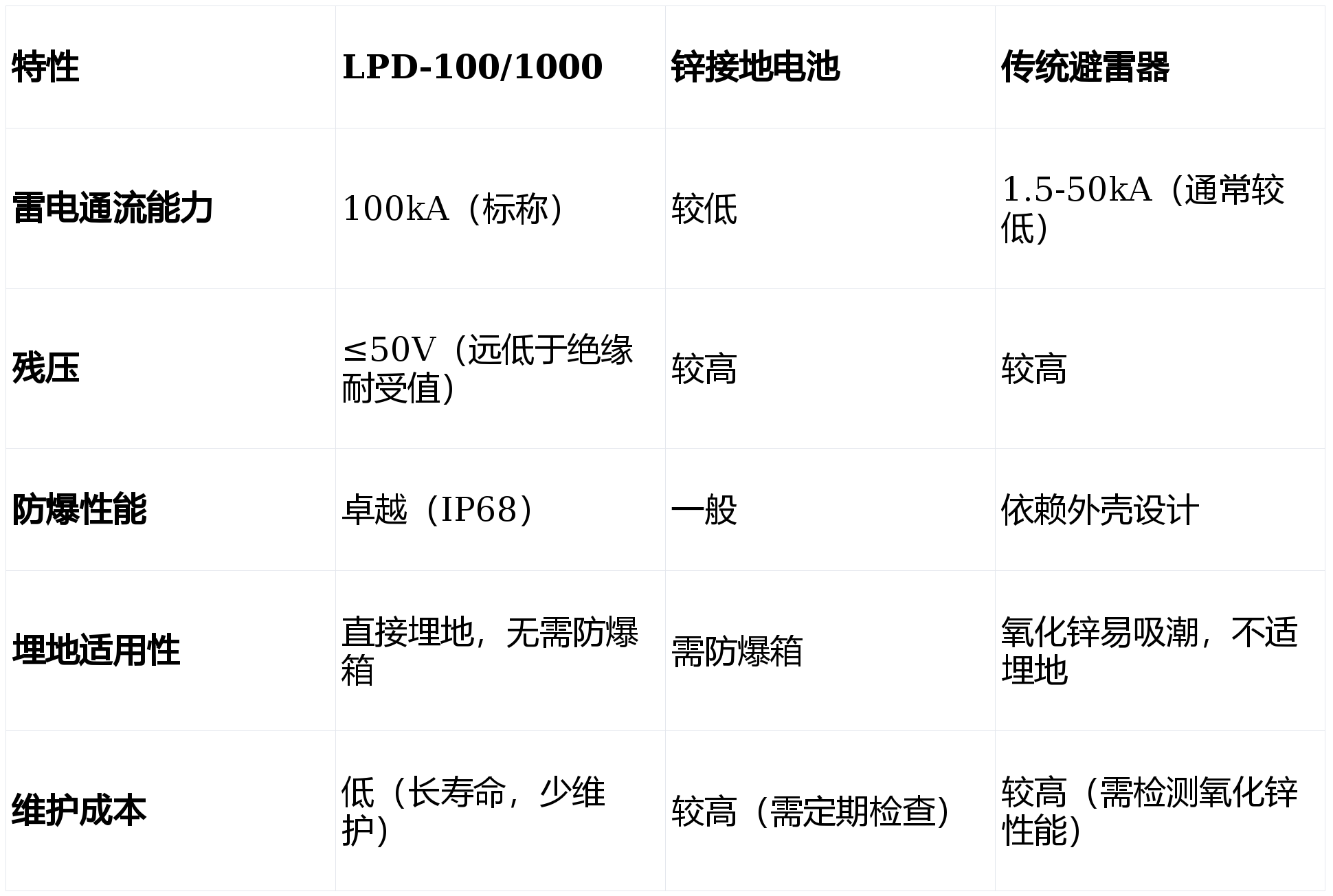

优势对比

安装与维护

安装要求

位置：绝缘接头、储罐防雷接地网等关键位置。

接地：确保接地电阻符合标准（如≤4Ω）。

连接：采用焊接或螺杆连接，连接点需防腐处理。

环境：避免高温、强磁场区域，海拔≤4000m，温度范围-45℃~60℃。

定期检查

外观检查：确认外壳无破损、连接端子无松动或腐蚀。

性能检测：使用专业设备检测击穿电压、通流能力等参数。

清洁保养：清除表面灰尘，保持散热良好。
