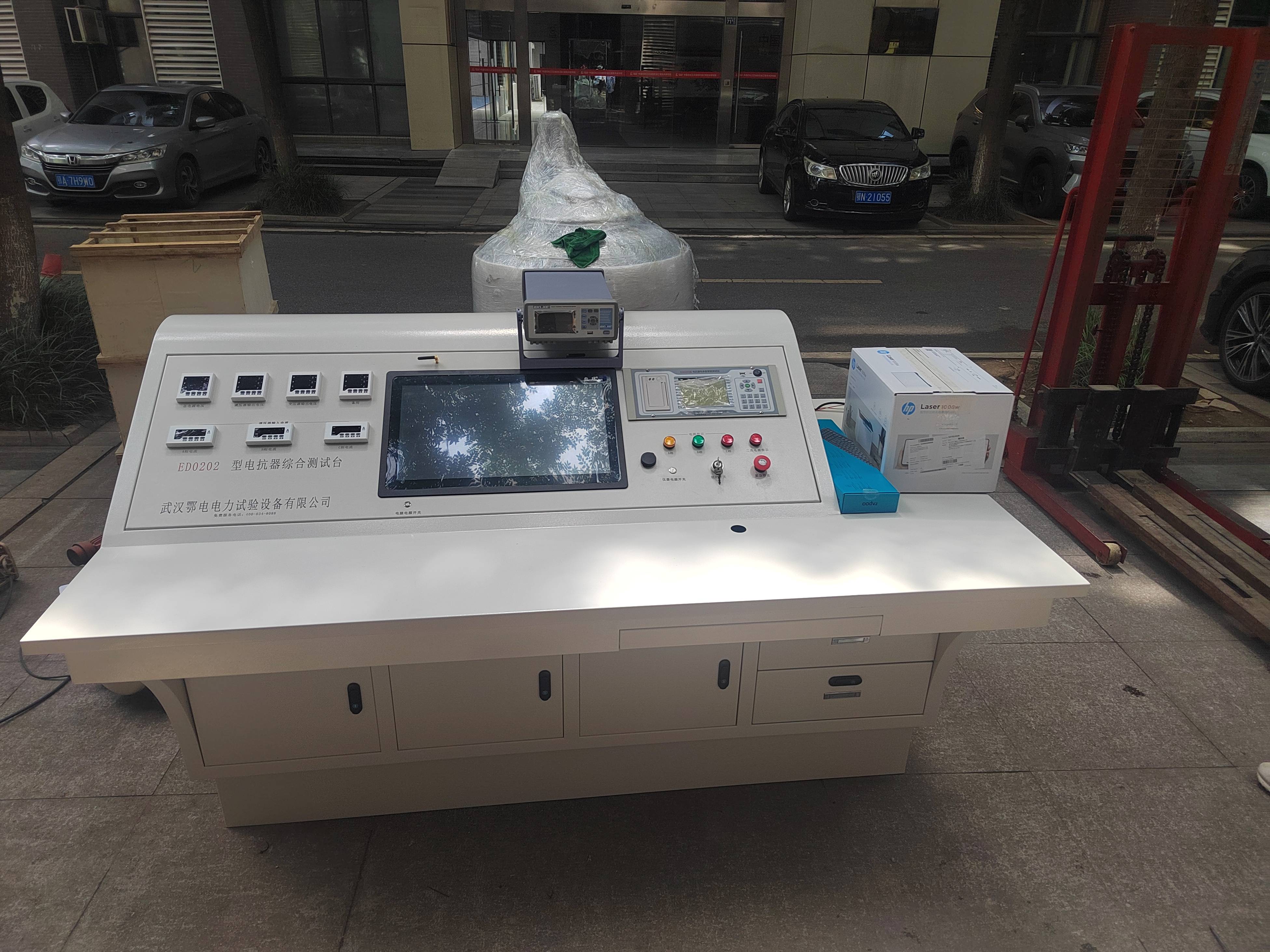

一、产品概述

电抗器测试系统是专为电抗器生产制造厂家设计的综合试验平台，集成手动控制与计算机自动化控制功能。系统具备性能稳定、测试精度高、操作便捷、自动化程度高等特点，可满足电抗器例行试验及型式试验需求，是电力设备检测领域的核心设备。

二、产品特点

智能化软件系统

基于Windows操作系统，试验软件为全中文界面，支持试验数据实时显示、存储与分析。

操作流程可视化，试验人员经简单培训即可快速上手。

高精度测量模块

功率分析仪采用高性能DSP技术，纯电阻取样设计，与进口设备原理一致，适用于低功率因数试验场景（如电抗器损耗测试）。

定制化报告输出

根据用户需求设计试验报告模板，支持直接打印或编辑后输出（限测试项目范围）。

安全防护机制

试验台配备机械式紧急停止按钮，突发情况下可立即切断电源，保障人员、设备及被试品安全。

三、适用电抗器类型

三相串联电抗器：CKSG系列、CKSC系列

三相启动电抗器：QKSG系列、QKSC系列

三相进线电抗器：HKSG系列

磁控电抗器（MCR）型-SVC

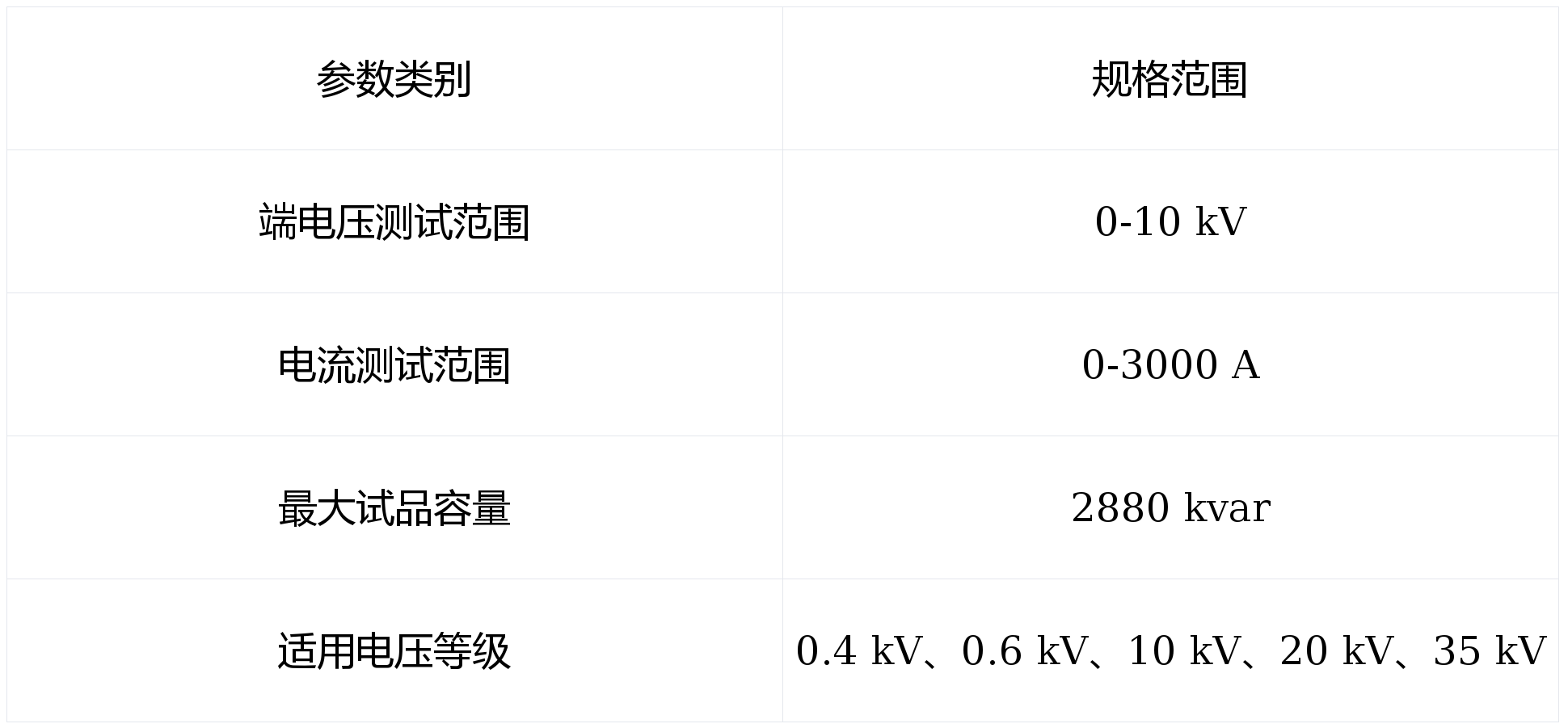

四、核心技术参数

五、测试项目

基础参数测试

绕组电阻测量

端电压、电流测试

电抗值与电感值计算

损耗功率分析

耐压性能试验

工频外施耐压试验（验证绝缘强度）

匝间耐压试验（检测绕组绝缘缺陷）

扩展功能测试

温升试验（自动绘制温升曲线，评估热稳定性）

绝缘电阻测试（含吸收比、极化指数分析）

雷电冲击试验（模拟瞬态过电压场景）

六、功能扩展模块

变压器温升试验

支持多通道温度采集，自动生成温升曲线，分析热老化特性。

绝缘性能评估

绝缘电阻测试模块，可计算吸收比（R60/R15）及极化指数（R10min/R1min），判断绝缘状态。

高电压冲击试验

雷电冲击发生器，模拟标准雷电波（1.2/50 μs）或操作过电压，验证设备抗冲击能力。

七、操作注意事项

使用前检查

确认设备外观无损坏，附件（如测试线、传感器）齐全。

检查供电电源稳定性，避免电压波动影响测试结果。

自检流程

设备通电后，运行自检程序，确认各模块（如控制单元、采集卡）正常工作。

试验操作规范

严格按照说明书连接测试线，避免短路或接错线。

试验过程中保持安全距离，禁止触碰带电部件。

数据记录与维护

试验结束后及时记录数据，断电后拆除连线并装箱。

定期清洁设备表面灰尘，检查散热风扇、接线端子等部件状态。

八、应用场景

电抗器生产质检：出厂例行试验、型式试验。

电力设备研发：新产品的性能验证与优化。

第三方检测机构：提供电抗器产品认证测试服务。

总结

电抗器测试系统通过智能化控制、高精度测量、安全防护设计三大核心优势，覆盖电抗器全生命周期测试需求。其扩展功能模块（如温升、绝缘、冲击试验）进一步提升了系统的综合性，为电力设备制造与检测行业提供高效、可靠的解决方案。
