在电源受限的电路应用中，为延长电池寿命或降低系统整体功耗，晶振通常需要具备低功耗特性。今天，凯擎小妹来和大家聊聊低功耗晶振的设计方案。

无源晶振：低功耗方案

无源晶振本身不消耗电流，但为了实现系统整体低功耗并保持稳定可靠，晶振仍需优化其工作特性：既能在较低激励功率下可靠起振，又能在整个工作过程中保持频率稳定。在实际设计中，还需注意无源晶振与时钟芯片的兼容性。对于低功耗应用，建议选用电压为1.8V的时钟芯片。否则，仅通过降低激励功率或减小负载电容，可能会导致晶振起振困难，甚至无法振荡。

有源晶振：低功耗方案

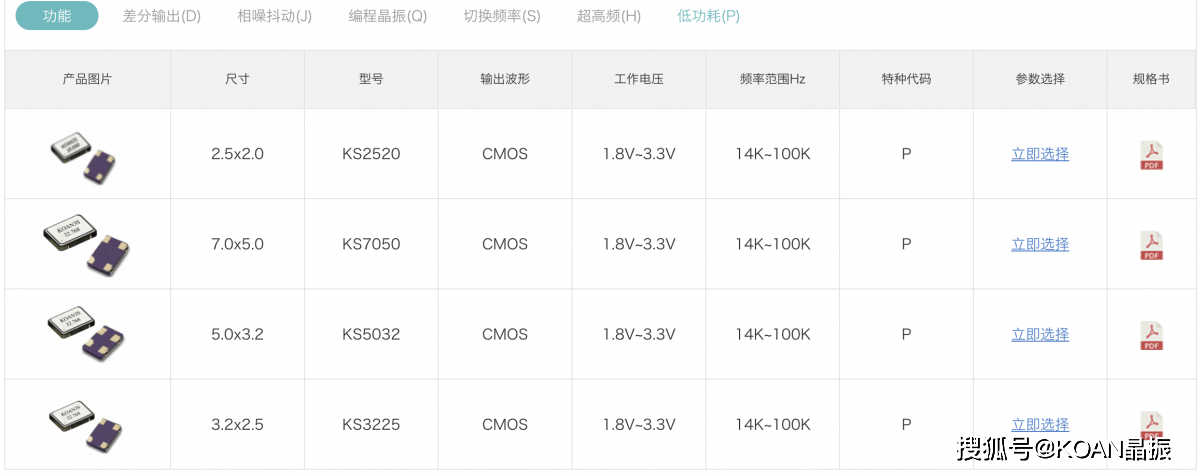

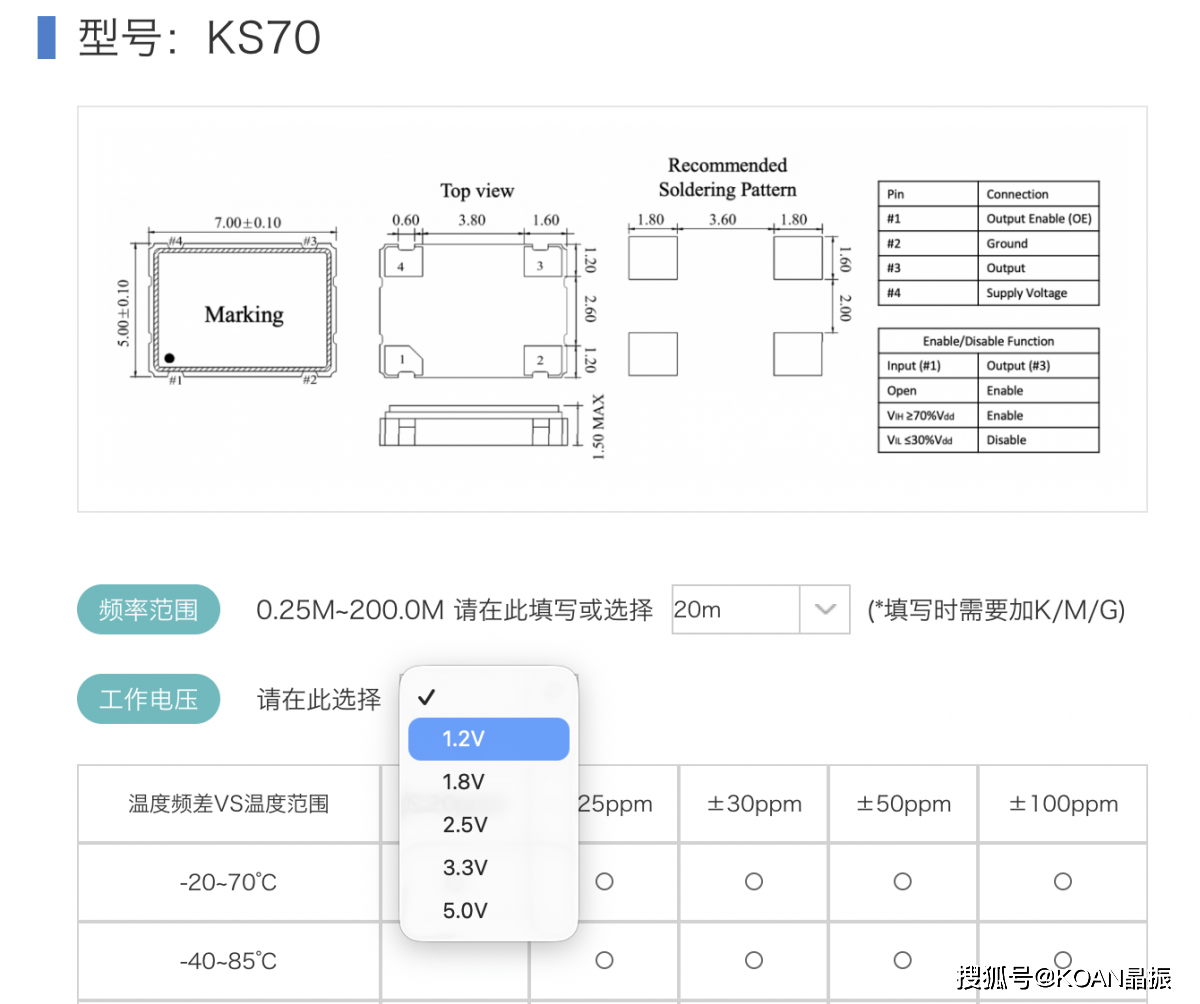

有源晶振比无源晶振的输出信号质量好，稳定度高，不受外部电路影响，内部有独立起振芯片。有输入电压范围1.8V~5V。对于低功耗设计，KOAN凯擎小妹建议优先选择低电压晶振，例如1.2V或1.8V。

晶振的控制方式也会影响功耗：

• OE(Output Enable)：关闭输出时，晶振内部仍然振荡，功耗几乎不变，主要用于控制输出端口。
• ST(Stand-by / Power Down)：晶振内部振荡停止，电流降至微安级，可降低功耗。

在低功耗系统中，结合低电压晶振和ST模式，可以将晶振功耗降到最低。

晶振电流及影响因素

晶振电流指晶体振荡器在工作时消耗的电流大小，通常以毫安mA表示。晶振电流不仅影响自身功耗，也会影响整个系统的总功耗和时钟稳定性。

影响晶振电流的主要因素包括：

• 频率：频率越高，内部振荡器开关速度越快，电流消耗越大。几十MHz的有源晶振比低频32.768kHz晶振功耗高几个数量级。
• 负载电容：负载电容越大，启动和振荡所需电流越高。

• 供电电压：供电电压越高，晶振电流也越大。
• 温度：温度升高会增加晶振内部晶体和驱动电路的电流消耗。

低功耗设计建议

• 优先使用低频无源晶振或低电压有源晶振。
• 如果使用有源晶振，尽量选择支持ST模式。
• 对于高速系统或功耗允许的场景，可以使用常规有源晶振，但需将其功耗计入系统预算。
• 注意晶振与时钟芯片、负载电容、电压和温度的匹配，避免因设计不当导致晶振不稳定或功耗异常。
