在高密度、高可靠性的电子产品开发中，PCB绝缘失效是导致系统故障的核心风险之一。

一、腐蚀失效的成因与防控

1. 电化学迁移（ECM）机理在湿度＞60%RH、电压梯度＞10V/mm条件下，金属离子（如Cu²⁺、Ag⁺）在电场驱动下形成枝晶通道。实测数据显示，当Cl⁻浓度＞0.3μg/cm²时，枝晶生长速率提升300%。双路径防控方案：

• 材料优化：使用低离子迁移率基材（CTI≥600V），铜面粗糙度控制为Ra 0.8-1.2μm
• 工艺控制：组装后实施三级清洗（去离子水→醇基溶剂→等离子活化），残留离子浓度＜0.05μg/cm²

2. CAF（导电阳极丝）失效高温高湿环境（85℃/85%RH）下，树脂-玻纤界面水解形成微通道，铜离子沿通道迁移形成导电丝。防控要点包括：

• 层压参数：采用阶梯式升温（2℃/min）与分段加压（50→250PSI），确保树脂填充率＞92%
• 结构设计：关键信号间距≥0.3mm，并在分割区设置0.5mm接地过孔阵列

二、短路失效的成因溯源

1. 导体桥接

• 蚀刻缺陷：线宽公差控制±10%，残留铜厚度＜3μm
• 叠层异物：采用X-Ray实时监测，可识别≥0.02mm的金属颗粒
• CAM防错：实施DFM自动校验，规避线距＜0.15mm的高风险区域

2. 阻抗异常通过动态阻抗补偿技术：

• 线宽补偿量：外层+15%、内层+10%
• 介质层厚度波动控制：±5μm（FR-4材料）

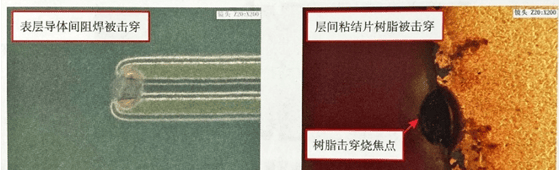

三、高压击穿失效的防护体系

1. 阻焊层击穿

• 材料选型：选用高CTI（＞400V）阻焊油墨，击穿场强＞50kV/mm
• 厚度控制：阻焊层厚度≥25μm，开窗区域单边扩展0.1mm

2. 基材炭化在＞150℃工况下，环氧树脂热解形成导电炭黑通道。防控策略包括：

• 热设计优化：铜箔载流量≤3A/mm²，局部温升＜30K
• 材料升级：采用高Tg（＞170℃）基材，炭化温度提升至＞280℃

四、检测技术与工艺控制

1. 洁净度监测体系

检测方法灵敏度适用场景离子色谱（IC）0.01μg/cm²医疗/汽车电子ROSE测试1.56μg/cm²消费电子快速筛查SIR测试10⁸Ω变化长期可靠性评估

2. 工艺控制关键点

• 设计层：实施3D电磁仿真，规避场强＞5kV/mm的高风险区域
• 制造层：采用真空层压（-80kPa）减少分层风险，压合温度梯度＜3℃/板
• 检测层：实施TDR阻抗测试（偏差＜5%）、红外热成像（温升监测精度±1℃）

通过动态阻抗补偿与热应力仿真技术，为高密度PCB打样提供全流程可靠性保障。
