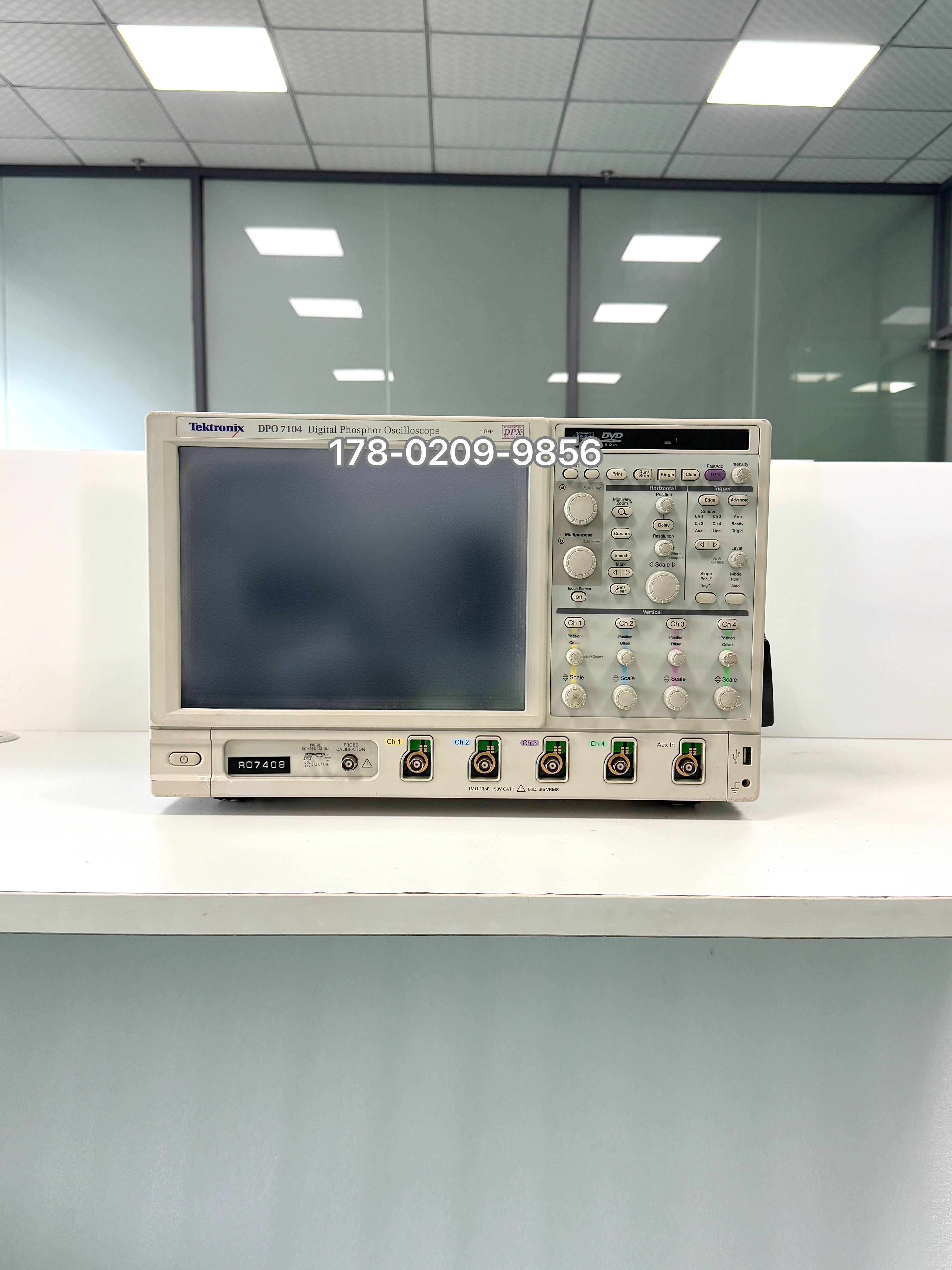

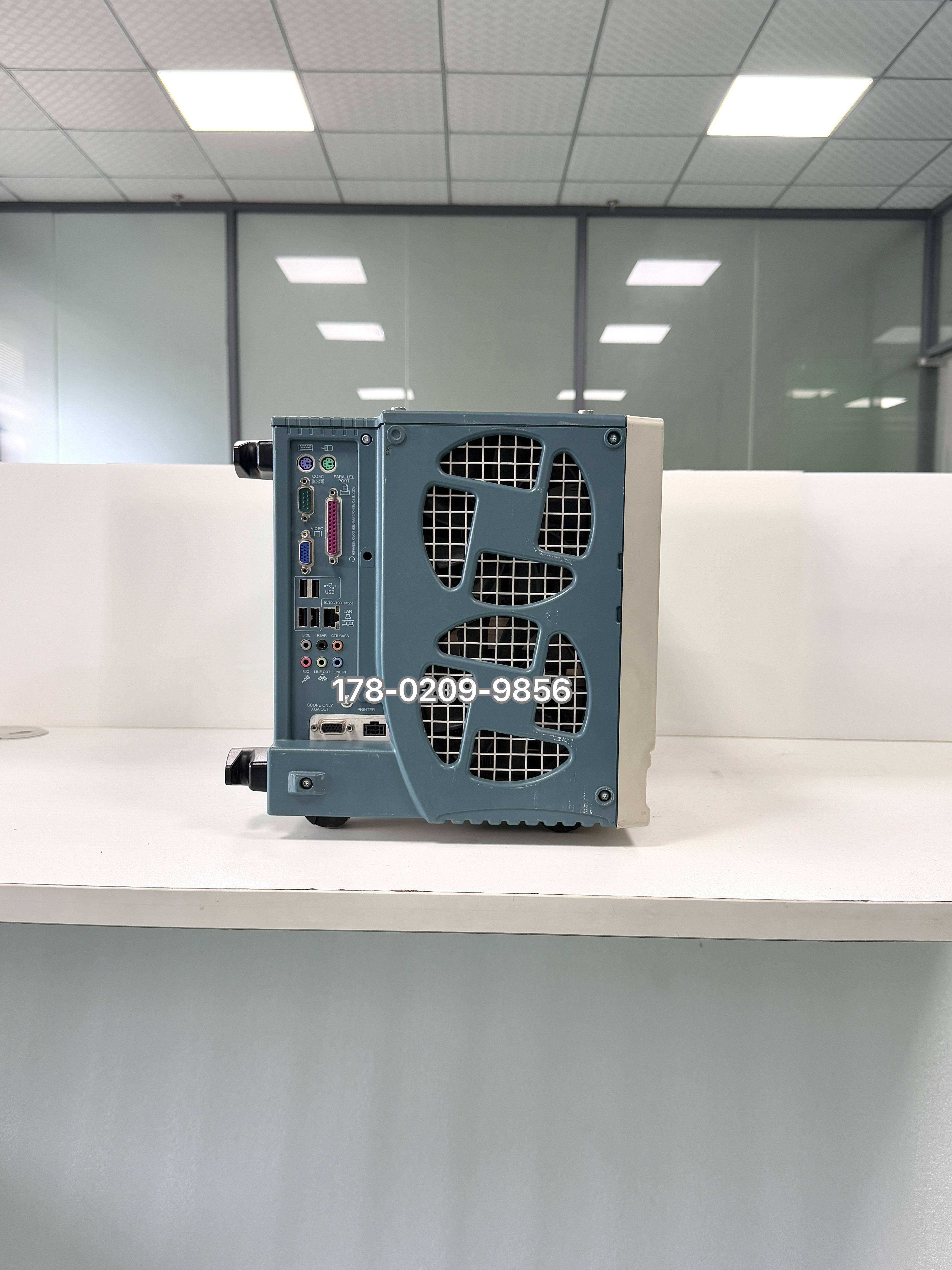

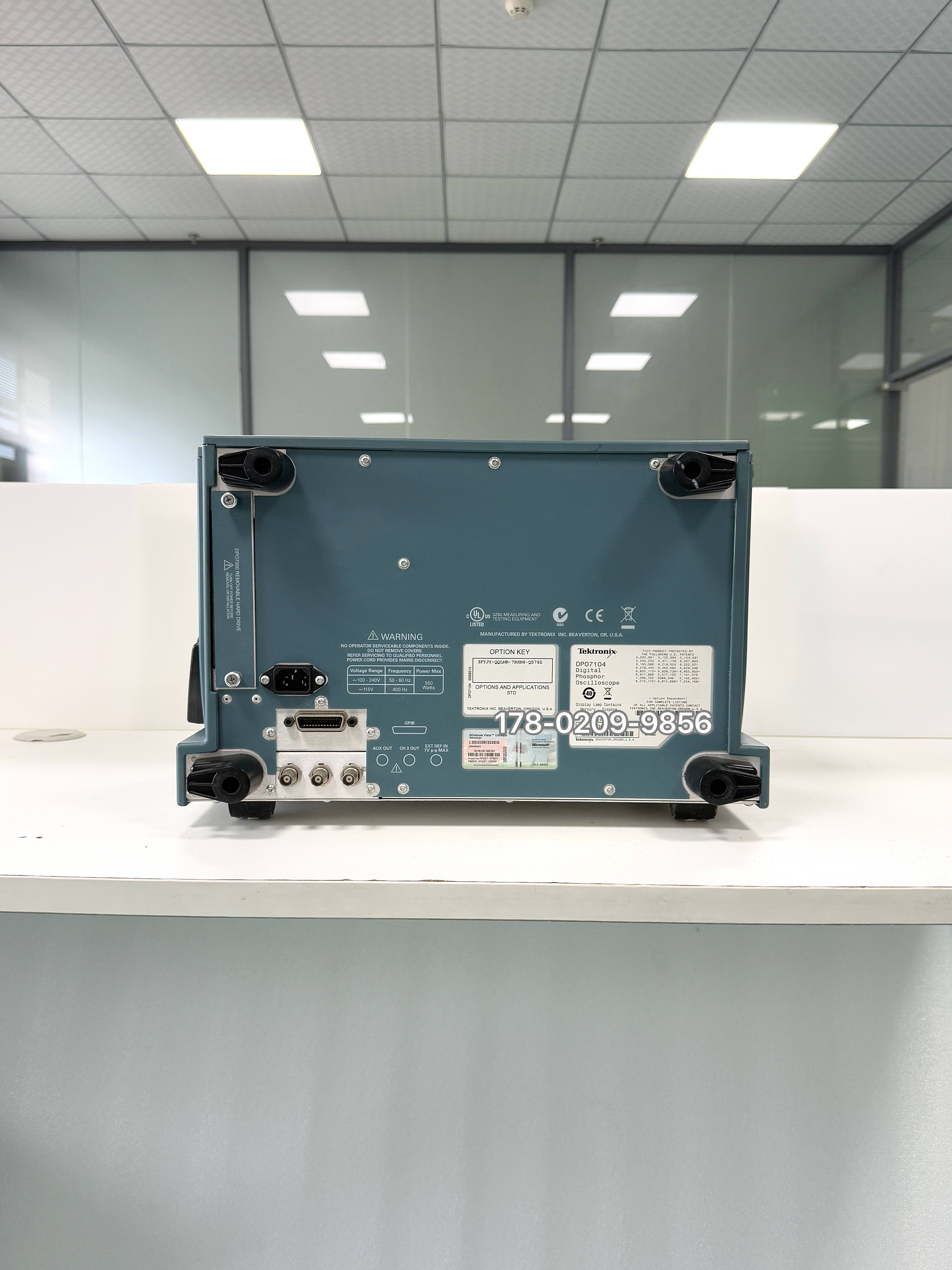

泰克 DPO7104 是一款 4 通道、1GHz 带宽 的高性能数字荧光示波器，主打高速信号捕获、长存储深度与复杂协议分析，主要面向高速数字设计、通信、嵌入式与信号完整性测试场景

一、核心硬件参数

1. 基础指标

带宽：1 GHz

通道数：4 通道（全部带 TekConnect 接口）

4 通道采样率：10 GS/s

最大记录长度：400 M

上升时间（10%~90%）：典型 300 ps

上升时间（20%~80%）：典型 200 ps

输入阻抗：50 Ω / 1 MΩ 双模式

垂直分辨率：8 位 ADC

2. 采样率（实时）

1 通道：最高 40 GS/s（选配 2SR 选项）

2 通道：20 GS/s

4 通道同时：10 GS/s

3. 记录长度（存储深度）

标配：40 M 点 / 通道

选配（10RL）：400 M 点 / 通道

支持 MultiView Zoom 长记录快速浏览

4. 波形捕获率

>250,000 波形 / 秒（FastAcq）

远高于传统示波器，极易捕获偶发毛刺、干扰

二、高级测量与分析功能

1. 信号完整性 / 抖动分析

全功能抖动测量：TIE、周期 / 周期抖动、相位抖动

分离随机抖动 Rj / 确定性抖动 Dj

眼图、模板测试、浴盆曲线

支持 USB 2.0、以太网、PCIe 等高速总线一致性预测试

2. 串行总线解码

实时硬件解码：I?C、SPI、CAN、LIN、UART

数据帧显示、错误计数、触发定位

3. 采集模式

实时采样、峰值检测、平均、高分辨率、包络

FastFrame 分段存储（多段独立采集）

滚动模式、XY 模式

4. 自动测量

电压、时间、周期、占空比、上升 / 下降时间、过冲、振铃等 50+ 项参数

统计、趋势、直方图、FFT 频谱分析

四、典型应用领域

高速数字设计：DDR2/DDR3、FPGA/ASIC 总线、信号完整性

通信与数据中心：

10/100/1000Base?T 以太网测试

USB 2.0、SATA、PCIe 物理层调试

光模块、SerDes、眼图与抖动

嵌入式与汽车电子：CAN/LIN 总线、嵌入式处理器调试

电源与功率电子：开关电源纹波、EMI、动态响应

科研与瞬态信号：脉冲、激光、雷达、高能物理瞬态捕捉

三，常见选配（升级）

2SR：单通道 40 GS/s 采样率

10RL：400 M 点记录长度

高级抖动分析（DJA）

USB 2.0、以太网一致性测试软件

GPIB 接口模块

七、总结

DPO7104 是 1GHz 级高速数字调试的经典机型，以 10 GS/s（4 通道）+ 400M 点长存储 + 25 万波形 / 秒捕获率 为核心优势，适合需要同时看多路高速信号、做信号完整性与串行总线一致性测试的研发与验证场景。
