作为现代电子设计的基石型开关元件，MOS晶体管在功率管理、信号调理及逻辑控制等众多技术场景中扮演着关键角色。其内部构造的简洁性与工作机理的深刻性形成鲜明对比。对硬件工程师而言，要真正掌握电路设计的精髓，透彻理解MOSFET的运行逻辑是必经之路。这要求我们从其物理构型、电气行为以及实际电路中的部署方式入手进行系统学习。

MOS晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor）的核心在于其绝缘栅结构。通过在半导体基底（如硅）上生长一层高质量介质层（通常是二氧化硅）并覆盖栅电极构成。其独特之处在于利用施加于栅极与源极间的电压（VGS）来调控半导体表面下方载流子的分布与浓度。当VGS超过特定阈值时，会在源极与漏极之间诱导形成一条可导电的反型层（沟道），从而实现对源漏电流的精密电控。本质上，它是通过电场效应来操纵沟道的通断状态，进而决定电流的流通与否及其大小。

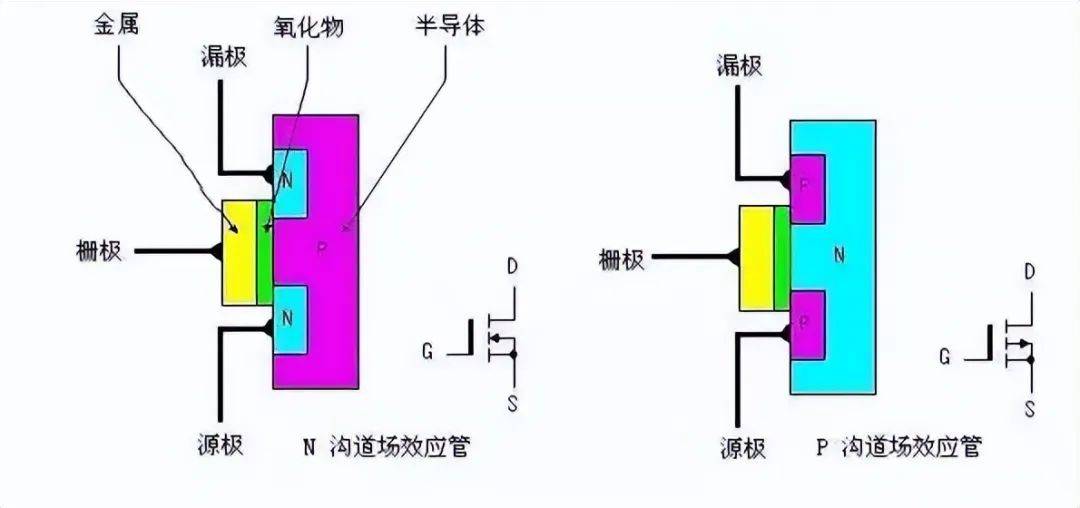

MOS结构示例

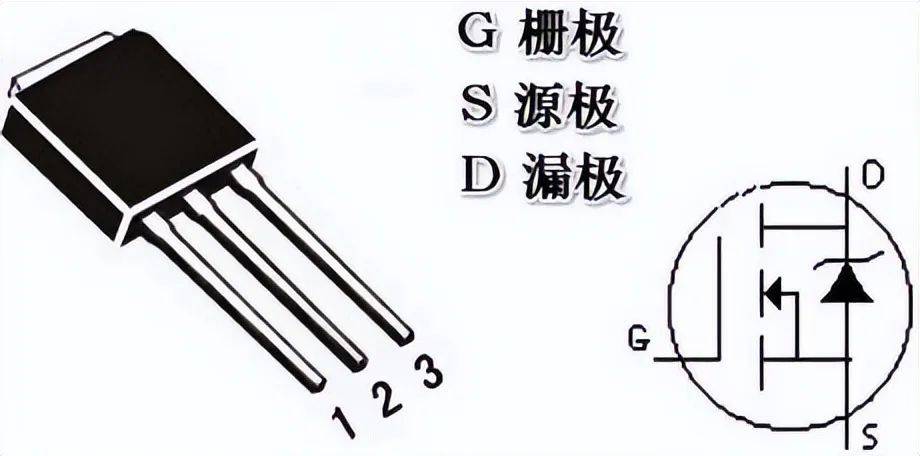

MOSFET依据其沟道载流子的属性，分为N沟道型和P沟道型两大类。 这两类器件不仅内在构造存在差异，其正常工作所需的栅极驱动电压极性也截然相反。受限于半导体物理特性与现行工艺水平，P沟道器件的导通电阻（Rdson）通常显着高于同规格的N沟道器件，这直接导致了其在导通状态下的功率损耗（导通损耗）更为可观。因此，在实际选型时，需格外关注这一参数特性。尤其在低边开关拓扑中，N沟道MOSFET因其更低的导通损耗和更简便的驱动要求（通常仅需相对于源极的正向电压），而被广泛视为更优且更灵活的选择。

MOS管的特性有以下几种：

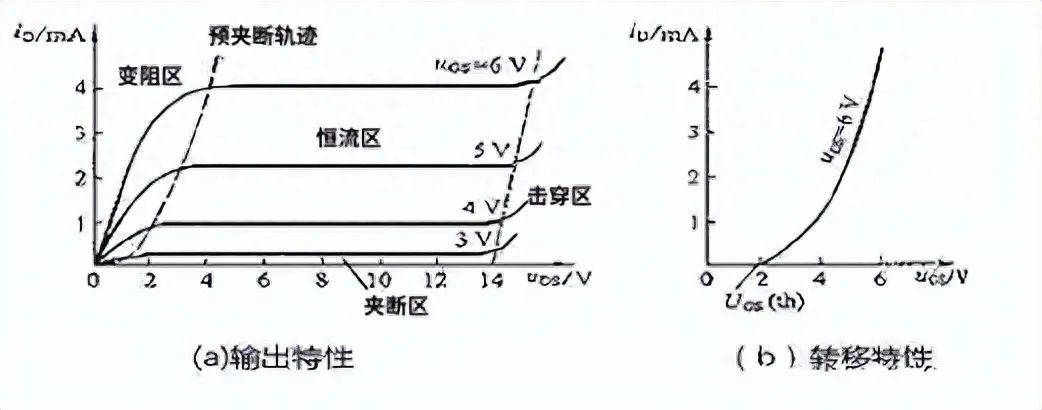

1、输入、输出特性:在共源极配置下，得益于栅氧化层（如二氧化硅）形成的本征隔离，源极与衬底间呈现极高阻抗，致使理想情况下流经栅极的电流近乎为零。其输出特性和转移特性曲线如下：

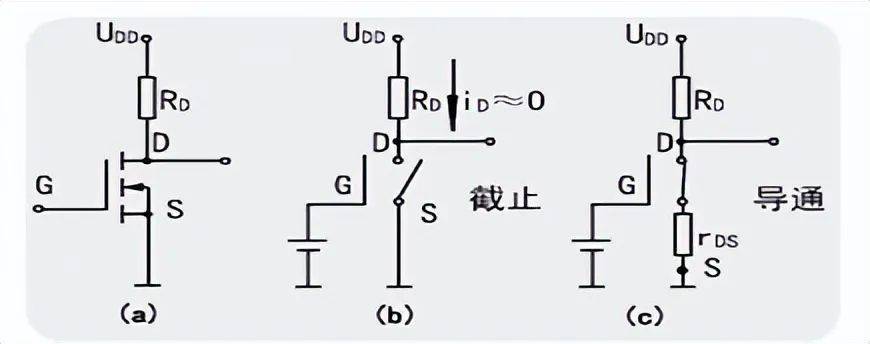

2、导通特性:Mos管作为开关元件，同样是工作在截止和导通两种状态。由于MOS管是电压控制元件，所以主要由栅源电压VGS决定其工作状态。

NMOS晶体管在栅源电压（VGS）超过其特定的正向阈值（Vth）时进入导通状态。这种激活特性使其天然适配于低端开关架构（源极直接接地）。在此配置下，驱动电路只需提供一个相对于地为正的、且幅度足够（如典型值4V或10V）的栅极电压即可实现有效控制。

相反，PMOS器件则需要在栅源极间施加一个低于其负向阈值（-Vth）的电压（即VGS为负值）才能开启。理论上，这种负压驱动的机制使其成为源极连接至电源轨（VCC）的高端开关应用的理想候选。然而，工程实践中，PMOS因其相对较高的导通电阻（Rds(on)）、更昂贵的制造成本以及较少的等效替代型号，在高边驱动设计中往往并非首选方案。即便其驱动逻辑看似直接，设计人员通常仍倾向于采用NMOS配合适当的电平转换或驱动电路来实现高端控制，以获取更优的性能与成本效益。
