示波器电压探头使用秘籍与安全须知

在示波器对电路电压信号的测量工作中，电压探头扮演着核心角色。它的正确运用不仅是获取精准测量数据的关键，更是守护示波器和被测电路安全的重要保障。接下来，我们将深入探讨电压探头的使用技巧与注意要点，助力大家在电路测量工作中更加得心应手。

一、电压探头的工作原理与类型解析

1.1 工作原理

电压探头的主要任务是把电路中的电压信号传输至示波器，以便示波器能够将其转化为直观的电压波形。一般来说，探头内部由衰减器、补偿电路以及屏蔽层构成，这些组件协同工作，保障信号在传输过程中的准确性。

1.2 类型介绍

常见的电压探头主要有以下几种类型：

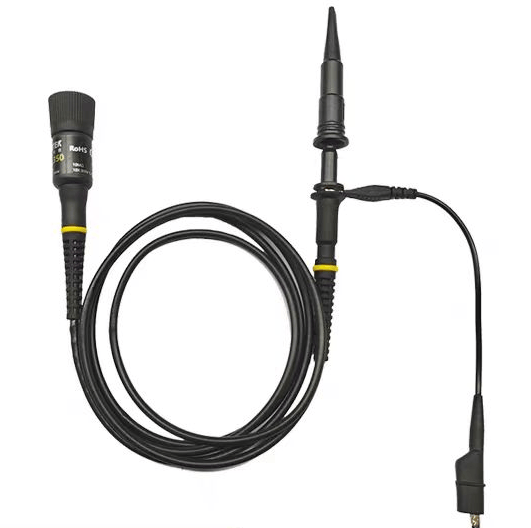

• 无源探头：无需外接电源即可工作，适用于大多数常规的电压测量场景。
• 有源探头：需要依靠外部电源运行，具备更宽的带宽和更低的输入电容，是高频信号测量的理想选择。
• 差分探头：专门用于测量差分信号，凭借高共模抑制比的特性，能有效排除干扰，获取精准的测量结果。

二、电压探头的实用使用技巧

2.1 精准选型

根据实际测量需求，合理挑选探头类型与带宽。比如在面对高频信号测量任务时，有源探头或者高带宽的无源探头往往是更好的选择。

2.2 探头补偿校准

使用无源探头之前，必须进行补偿校准操作。将探头连接到示波器的校准信号输出端，通过调节探头上的补偿电容，让显示的波形呈现为标准方波，且无过冲或下冲现象，确保测量的准确性。

2.3 可靠接地连接

接地环节至关重要，要保证探头接地线尽可能短，并牢固连接。特别是在高频测量时，使用探头自带的接地弹簧，能够有效减少接地环路引入的噪声干扰。

2.4 合理选择信号衰减比

依据被测信号的幅度大小，谨慎选择合适的衰减比。虽然高衰减比可以保护示波器的输入电路，但同时也会降低信号的信噪比，需要在两者之间做好平衡。

2.5 优化探头位置

尽量将探头贴近被测点，缩短引线长度，以降低其对信号的影响。在高频信号测量中，探头的位置选择更是直接关系到测量结果的准确性。

三、电压探头使用注意事项

3.1 关注电压范围

务必确保被测信号的电压处于探头的额定范围之内，防止因电压过高导致探头和示波器损坏。

3.2 匹配输入阻抗

充分了解探头的输入阻抗，避免因阻抗不匹配给被测电路带来过大负载。在测量高阻抗电路时，选择高输入阻抗探头能有效减少测量误差。

3.3 注意环境因素

避免在温度过高、过低或湿度过大的极端环境下使用探头，以免影响其性能和使用寿命。

3.4 做好清洁保养

定期对探头尖端和接地线进行清洁，保证良好的接触效果。同时，要防止探头受到机械碰撞或化学腐蚀，做好日常维护工作。

3.5 严格遵守安全规范

在进行高压电路测量时，确保探头和示波器都具备足够的耐压等级，并严格按照相关安全操作规程进行操作，保障人身和设备安全。

四、常见问题及解决方案

4.1 波形失真

波形出现失真，可能是由于探头补偿不准确、接地不良或者探头带宽不足导致的。此时可以重新进行探头补偿，仔细检查接地连接情况，必要时更换更高带宽的探头。

4.2 噪声干扰

噪声干扰的产生，可能是因为接地环路过长、探头屏蔽效果不佳，或者受到环境电磁干扰。针对这些问题，可以缩短接地线长度，选用屏蔽性能良好的探头，或者在屏蔽环境中进行测量。

4.3 测量误差

测量出现误差，可能是由于探头衰减比设置错误、输入阻抗不匹配，或者探头校准不到位。解决方法是检查探头设置参数，确保输入阻抗匹配，并重新校准探头。

五、总结

在示波器的测量工作中，电压探头不可或缺。想要获得准确可靠的测量结果，正确使用和精心保养探头是重中之重。通过合理选型、精准补偿校准、规范接地连接以及恰当选择信号衰减比等操作，可以显著提升测量精度。同时，严格遵守安全操作规程，做好探头的日常维护保养，既能延长探头使用寿命，又能确保测量工作安全、高效地进行。希望本文的内容能够帮助大家熟练掌握电压探头的使用技巧，在电路测量工作中取得更出色的成果。
