一、合粤电容在开关电源中的主要应用位置及型号选择

一个典型的开关电源，合粤电容会出现在以下几个关键位置：

1. 一次侧输入滤波：X电容和Y电容

• 作用：抑制来自电网的电磁干扰，并防止电源产生的噪声污染电网。
• 电容类型：
• X电容：跨接在火线和零线之间，用于差模滤波。通常使用金属化薄膜电容器。
• Y电容：跨接在初级和次级（地）之间，用于共模滤波。对安规要求极高。
• 合粤的优势：
• 提供全系列的安规认证电容器，符合UL、CUL、VDE、ENEC等标准，确保产品安全。
• 高耐压、高可靠性，能承受电网的浪涌电压冲击。

2. 一次侧母线滤波/储能

• 作用：对整流后的直流高压进行平滑滤波，并为开关管（MOSFET）在高频开关时提供瞬时能量。
• 电容类型：铝电解电容器。
• 合粤的优势：
• 长寿命、耐高温：合粤的LKM/LKG系列 等是专为开关电源设计的长寿命标准品，105°C下寿命可达2000-10000小时，能承受开关电源内部的高温环境。
• 低阻抗、高纹波电流：开关电源频率高，要求电容具有低ESR。合粤的KMM/KMJ系列（低阻抗型）能有效降低纹波电压，减少发热，提高整体效率和可靠性。
• 高耐压：提供高达450V、500V甚至600V的额定电压，满足高压母线的需求。

3. 一次侧RCD吸收/缓冲电路

• 作用：吸收开关管关断时产生的电压尖峰，保护开关管免受损坏。
• 电容类型：薄膜电容器或高压CBB电容器。
• 合粤的优势：
• 提供MKP系列等金属化聚丙烯薄膜电容器，具有低损耗、高dv/dt能力、高绝缘电阻和卓越的自我愈合特性，非常适合这种高频高压的脉冲应用。

4. 二次侧输出滤波

• 作用：对高频变压器输出后的电压进行整流和平滑，得到稳定、纯净的直流输出。这是对电容性能要求最苛刻的地方之一。
• 电容类型：铝电解电容器 和 聚合物电容器。
• 合粤的优势：
• 标准铝电解：RVT/VT系列 等，具备低阻抗和高纹波电流能力，是经济高效的选择。
• 高频低阻抗铝电解：HDS/KZH系列 等，ESR极低，特别适用于高频开关电源（如100kHz以上），能显著降低输出纹波。

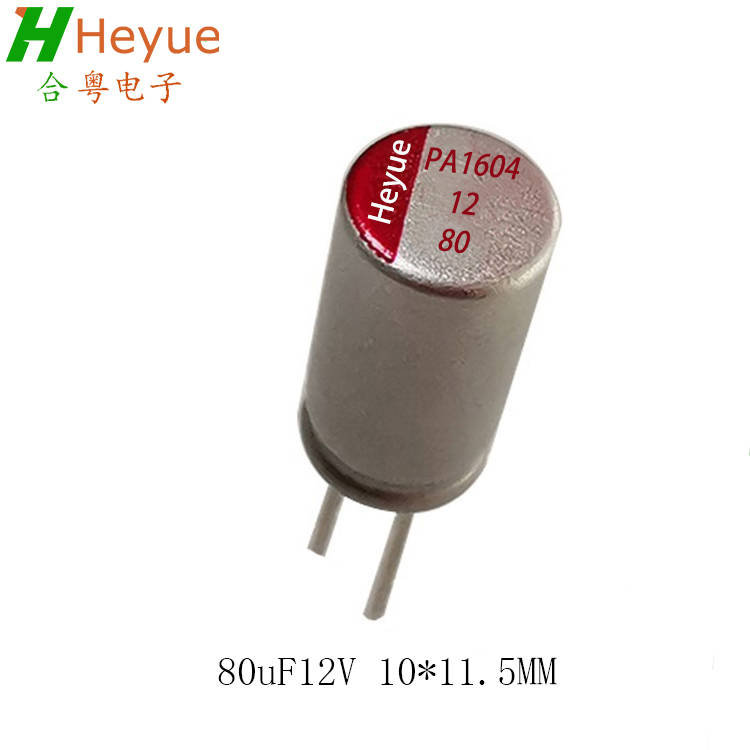

• 导电性聚合物铝电解：EP/EPC系列 等。这是合粤的王牌产品。
• 超低ESR：比普通液态铝电解低1-2个数量级。
• 高纹波电流：能承受极大的纹波电流而几乎不发热。
• 无液干式结构：从根本上解决了液态电解液干涸的问题，寿命更长，稳定性极高。
• 在CPU供电（VRM）、显卡、服务器电源等要求极高的场合已成为标配。

5. 控制IC的Vcc供电去耦

• 作用：为PWM控制芯片提供稳定、干净的局部电源，滤除高频噪声，防止误动作。
• 电容类型：多层陶瓷电容器 或 小容量铝电解/钽电容。
• 合粤的优势：
• 虽然合粤以铝电解闻名，但其产品线也覆盖了其他类型。在此位置，设计者通常会选择MLCC，但合粤的小型化、长寿命铝电解（如UCS系列）也是一个可靠的选择，特别是在需要一定容量的场合。

二、总结：合粤电容在开关电源中的应用价值

1. 高可靠性：合粤电容以其严格的品控和一致性的性能著称，能确保开关电源在严苛环境下（高温、高纹波电流）长期稳定工作，降低故障率。
2. 高性能：

• 低ESR/低阻抗：减少能量损耗，降低电容自身温升，提高电源效率。
• 高纹波电流能力：确保电容在承受高频大纹波电流时不会过热损坏，是电源功率密度的关键。
• 长寿命：合粤的长寿命系列（如105°C下5000小时以上）直接决定了电源的MTBF。

1. 全面的产品线：从一次侧到二次侧，从安规电容到滤波储能电容，合粤提供了几乎完整的电容解决方案，方便工程师进行“一站式”选型。
2. 技术领先：特别是在导电性聚合物铝固体电容领域，合粤是市场的领导者和技术推动者，满足了现代数字设备对电源“低电压、大电流、低纹波、快速响应”的苛刻要求。

选型建议

在为开关电源选型合粤电容时，应重点关注以下参数：

• 额定电压：留足余量（通常为1.2-1.5倍）。
• 容量：满足纹波和负载调整要求。
• ESR：越低越好，尤其是在二次侧输出。
• 纹波电流：额定值必须大于电路中的实际纹波电流有效值。
• 工作温度与寿命：根据电源内部 hottest spot 的温度选择合适寿命等级的电容器。

结论：合粤电容在开关电源中的应用是“强强联合”的典范。开关电源的苛刻需求催生了高性能电容的发展，而合粤电容以其卓越的品质和性能，成为了构建高效、紧凑、可靠开关电源的首选元件之一，尤其在高端工业、通信、服务器和消费电子领域占据着主导地位。
