如今，随着测温应用环境的升级和拓展，精准的温度测量与控制已成为各种环境数据采集的关键，传统模拟温度传感器已经无法满足市场的要求，而1-Wire接口数字温度传感器IC的出现，极大地简化了系统设计。为此英尚微电子通过研究设计，开发出一种适用于温度测量的简洁高效的嵌入式测温方案。方案采用1-Wire接口的数字温度传感器，以其简洁高效的特性，成为众多嵌入式测温方案中的优选。其中，应用于方案的1-Wire接口数字温度传感器IC典型的型号代表就包括GX18B20H。

为何选择1-Wire接口温度传感器？

GX18B20H 1-Wire（单总线）接口仅需一根信号线与一根地线即可完成通信，极大简化了布线难度。1-Wire接口数字温度传感器IC提供9到12bit分辨率的温度测量，可以通过可编程非易失性存储单元实现温度的下限和上限报警。1-Wire接口数字温度传感器ICGX18B20H采用单总线协议与上位机进行通信，只需要一根信号线和一根地线。它的温度测量范围为-55℃~+125℃。在0℃~50℃范围内的测试精度可以达到±0.1℃。

此外它还可以工作在寄生模式下，直接通过信号线对芯片供电，从而不需要额外的供电电源。每个GX18B20H都有一个64位序列号，可以将多个GX18B20H串联在同一根单总线上进行组网，只需要一个处理器就可以控制分布在大面积区域中的多颗GX18B20H。这种组网方式特别适合HVAC环境控制，建筑、设备、粮情测温和工业测温以及过程监测控制等应用领域。

GX18B20H 1-Wire接口数字温度传感器IC基本性能

①具有多点分布式测温功能无需外围元器件

②可通过数据线供电；供电电压范围为2.5V~5.5V

③在0℃~50℃范围内精确度为±0.1°C

④温度分辨率9-12位可选

⑤最高12位精度下，温度转换速度小于750ms

⑥报警搜索命令识别并标识超过程序设定温度的器件

⑦超强静电保护能力：HBM 8000V MM 800V

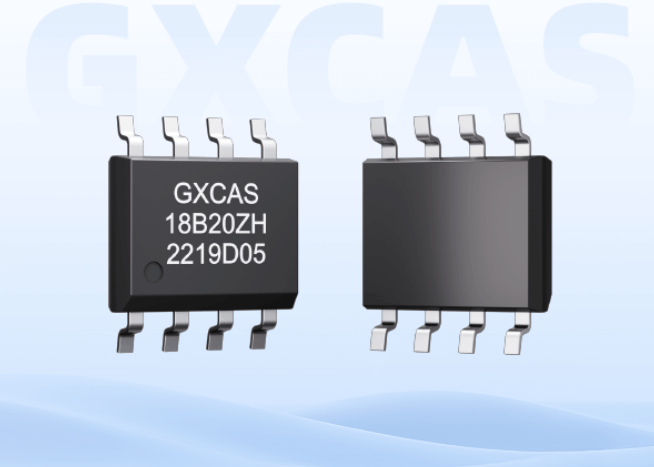

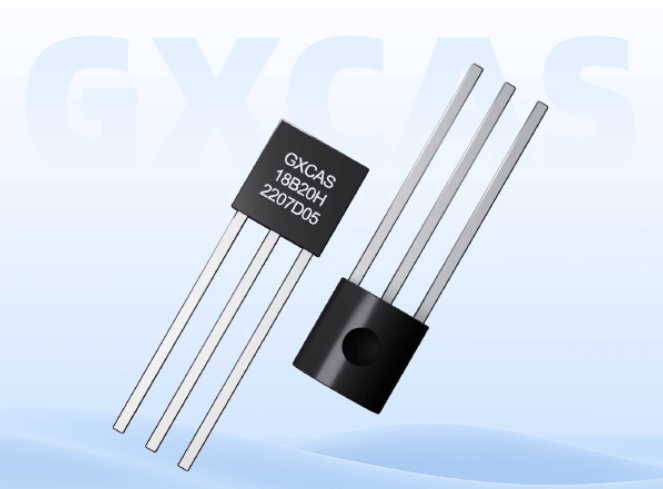

⑧可提供贴片的MSOP8和3脚的TO-92封装

分享1-Wire接口数字温度传感器IC其他型号

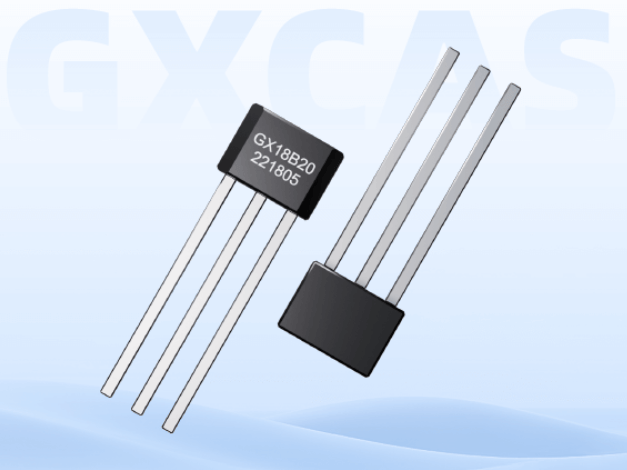

①1-Wire接口数字温度传感器IC型号GX18B20

②1-Wire接口数字温度传感器IC型号GX18E20

③1-Wire接口数字温度传感器IC型号GX18B20H

④1-Wire接口数字温度传感器IC型号GX1820

⑤1-Wire接口数字温度传感器IC型号GX1822

⑥1-Wire接口数字温度传感器IC型号GX1831

⑦1-Wire接口数字温度传感器IC型号GX1832

⑧1-Wire接口数字温度传感器IC型号GX1833

⑨1-Wire接口数字温度传感器IC型号GX30H05

⑩1-Wire接口数字温度传感器IC型号GX20MH01

⑪1-Wire接口数字温度传感器IC型号GXT110

⑫1-Wire接口数字温度传感器IC型号GX1833E

⑬1-Wire接口数字温度传感器IC型号GX1821
