充电MOS特指应用于电池充电电路中的功率MOSFET，是充电管理系统的核心执行元件，通过精确控制其导通状态来调节充电电流与电压，实现安全、高效的充电过程。它并非独立器件类型，而是根据功能场景对MOSFET的专门称谓。

一、核心定义与作用

充电MOS的本质是串联在充电路径上的开关管，其栅极由充电管理IC（如BQ25895、BQ40Z50）或MCU控制，根据电池实时状态（电压、温度、SOC）动态调整导通程度。在快充技术中，它通常采用外置MOS方案，以承载4A-10A甚至更高的充电电流，这是内置MOS无法承受的。

核心作用可归纳为三点：

1. 充电通断控制：在电池电压达到满充阈值（如4.2V/节）时，MOS管完全关断，物理隔离充电器与电池，防止过充
2. 电流精确调节：通过控制栅极电压（Vgs），使MOS工作在线性区，将充电电流限制在预设值（如0.5C-2C），避免大电流导致电池过热或锂枝晶生长
3. 多重保护执行：在过流、过压、过温或短路故障时，MOS在100μs内快速关断，切断能量输入，保护电池安全

二、典型应用场景

1.

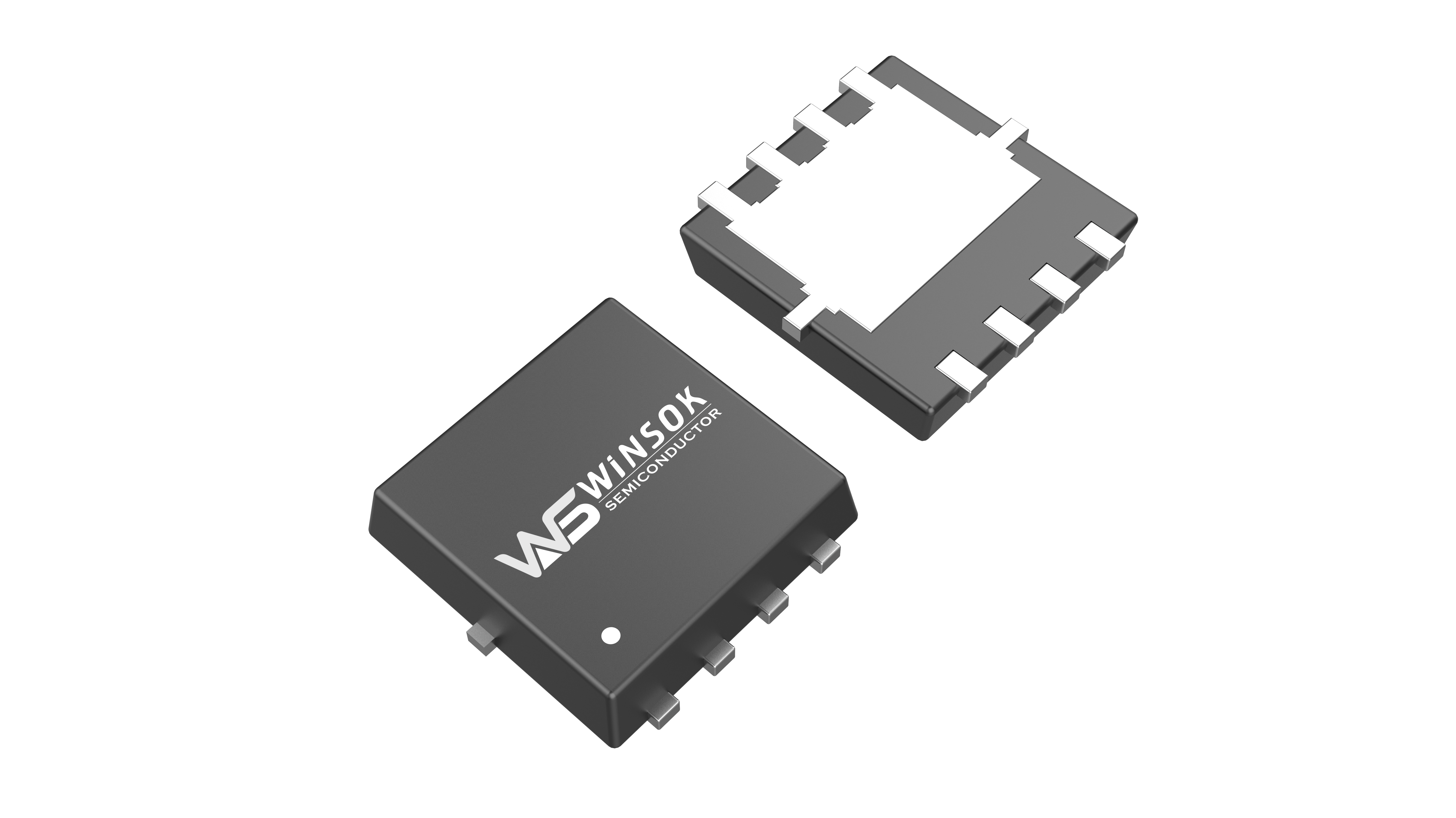

在智能手机、充电宝中，充电MOS通常采用SO-8或DFN-8封装，导通电阻Rds(on)低至10-20mΩ，支持5V/9V/12V快充协议。例如，当适配器输出9V时，MOS将充电电流限制在3A，同时监测电池温度，超过45℃自动降流。

2.

车载OBC（车载充电机）中，充电MOS采用TO-220或TO-247封装，耐压100V-650V，通流能力达50A-200A。其关键作用是实现恒流-恒压（CC-CV）充电曲线：在CC阶段MOS保持饱和导通，以最大允许电流充电；当电池电压接近满电压时，MOS进入线性区微调，转入CV阶段直至电流降至C/20，充电完成。

3.

在太阳能逆变器或家庭储能中，充电MOS需承受双向电流（充电+放电），通常采用背靠背串联结构，两颗MOS共源极连接，分别控制充放电路径，防止电流倒灌。

三、与普通MOS管的区别

充电MOS的核心差异在于：

• 选型更严苛：需低Rds(on)以降低导通损耗（高效率要求），同时Qg不能过大（否则驱动IC功耗超标）
• 开关频率低：充电是连续过程，MOS动作频率仅几Hz至kHz，与开关电源中的MHz级应用形成对比
• 保护优先级高：必须在驱动回路中串联PTC热敏电阻或自恢复保险丝，防止MOS失效短路导致电池起火

典型电路拓扑：

充电IC内部集成电流采样运放，监测MOS源极检流电阻压降，形成闭环调节。

四、选型关键参数

1. 漏源电压Vds：至少为充电电压的1.5倍，9V快充选30V MOS，48V电动车选100V MOS
2. 连续漏电流Id：按最大充电电流的1.5倍降额，3A充电选5A MOS
3. 导通电阻Rds(on)：直接影响充电效率，<20mΩ为佳，每降低1mΩ可减少0.1W损耗
4. 栅极阈值电压Vgs(th)：需匹配充电IC输出能力，确保最低电池电压下仍能饱和导通

五、工程实践要点

保护设计：在MOS栅源极间并联15V双向TVS，防止浪涌击穿。源极串联0.1Ω检流电阻，实现过流保护。

热管理：即使Rds(on)极低，大电流下仍可能发热。实测3A充电时，Rds(on)=10mΩ的MOS功耗0.09W，温升约5℃；但5A快充时功耗0.25W，需确保PCB铜箔散热面积>50mm²。

故障诊断：若充电MOS漏源短路，电池将直接过充，BMS必须独立配置二级保护MOS或保险丝，形成双重冗余，这是UL认证强制要求。

微硕技术总结：充电MOS是电池安全的"守门员"，其选型需兼顾效率、保护与成本。在快充趋势下，外置MOS已成主流，设计时必须将MOS管、充电IC、检流电阻和NTC温度传感器作为协同系统整体优化，而非孤立元件。
