p沟道MOS管测量好坏需遵循 "静态→动态→负载" 三步法，核心在于利用其体二极管极性和负压驱动特性进行精准判断。与N沟道MOS检测逻辑镜像对称，所有操作必须注意防静电，因栅极氧化层仅几纳米厚，静电击穿是常见隐性故障

一、静态离线检测（断电状态）

1. 防静电准备

操作前佩戴防静电手环或触摸金属机箱释放静电，否则人体静电（可达8kV）会直接击穿栅极。

2. 体二极管测试（关键第一步）

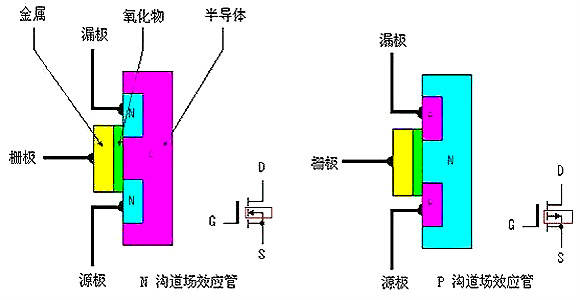

P沟道MOS与N沟道极性相反，这是检测的核心区别：

万用表调至二极管档：

• 红表笔接漏极(D)，黑表笔接源极(S)
• 正常值：显示 0.4V-0.8V（体二极管正向压降）
• 表笔反接（红S黑D）：应显示 OL（超量程），表示反向截止

故障判定：

• 双向均导通（压降<0.2V）：漏源极击穿短路
• 双向均不导通（显示OL）：漏源极开路或芯片断裂
• 栅漏或栅源导通：栅极击穿，器件报废

3. 栅极绝缘性检测

万用表调至200MΩ档：

• 测量栅极(G)与源极(S)间电阻
• 正常值：>10MΩ（绝缘栅特性）
• 异常值：<1MΩ说明栅极漏电，器件已损坏

4. 栅极电荷感应测试

无需外部电源，利用人体感应：

1. 保持二极管档（红D黑S），记录初始读数（应≥0.4V）
2. 用手指同时触摸栅极(G)和源极(S)
3. 正常反应：读数应降至0.1V以下，表明栅极控制正常
4. 异常：读数无变化 → 栅极开路或氧化层击穿

二、简易通电测试（模拟工作状态）

搭建测试电路

P沟道MOS驱动要点：必须用负压开启，即栅极电位低于源极

测试步骤：

1. 未接入电池时：灯泡应点亮（体二极管导通）
2. 接入9V电池（正极接S，负极接G）：灯泡应立即熄灭（MOS完全导通，短路体二极管）
3. 断开电池：灯泡恢复点亮（MOS关断，体二极管恢复工作）

故障判定：

• 无法熄灭：MOS未导通，可能是栅极驱动不足或MOS开路
• 微亮或闪烁：导通电阻异常增大，栅极氧化层受损
• 常灭：漏源极短路，MOS已击穿

三、保护板双MOS特殊检测

保护板通常采用两颗P-MOS背靠背串联结构：

检测要点：

1. 区分充放电管：PCB丝印有C/D标识，或根据电路走向判断
2. 双向测试：
• 红表笔接充电端，黑表笔接电池端 → 测充电管体二极管（0.4-0.8V）
• 红表笔接电池端，黑表笔接放电端 → 测放电管体二极管
3. 背靠背短路判定：若正反向均导通（<0.2V），说明至少一颗MOS击穿，需两颗同时更换

四、高级参数检测（精密故障定位）

1. 跨导检测（需晶体管图示仪）

设置Vds=-20V，逐步调节Vgs从0V到-10V：

• Idss（零栅压漏电流）：应<1μA，否则栅极漏电
• 转移特性：正常器件在Vgs=-4.5V时应达到标称电流的90%
• 技术价值：可发现栅极氧化层轻微漏电等隐性缺陷

2. 热应力测试

用热风枪对MOS加热至80-100℃，监测D-S漏电流：

• 优质MOS：Idss变化率<200%
• 劣化MOS：出现数量级跃升，预示热击穿风险

3. 导通电阻测量

在栅极施加额定驱动电压（如-10V），通10A电流：

• 正常值：Vds应<50mV（Rds(on)≈5mΩ）
• 异常值：Vds>200mV说明MOS未饱和或已退化

五、常见故障模式与判定

故障现象检测方法判定标准处理建议过充不保护测充电MOS漏源电阻关断态<1kΩ充电MOS击穿，必须更换过放不保护测放电MOS漏源电阻关断态<1kΩ放电MOS击穿，必须更换短路不保护通电测Vds压降导通态>200mV@10AMOS未饱和，检查驱动或更换自耗电大栅极漏电流检测Ig>1μA栅极漏电，更换MOS温升过高热成像仪观测单点>100℃电流不均或Rds(on)退化

六、核心口诀与要点

P沟道MOS检测黄金法则：

1. 二极管档：红D黑S显0.4-0.8V（与N沟道相反）
2. 电阻档：漏源>1MΩ为良品
3. 手指感应：触摸G-S应使二极管压降骤减
4. 通电测试：负压驱动灯泡应熄灭
5. 防静电：操作必戴手环，否则前功尽弃

维修禁忌：

• 禁止用12V驱动：P沟道Vgs(max)仅-20V，12V正压直接击穿
• 禁止单独更换：保护板双MOS需同批次更换，防止参数离散
• 禁止不涂硅脂：TO-252封装需与PCB充分接触散热

一句话总结：P沟道MOS检测的核心是极性反转——所有表笔接法、驱动电压、电流方向均与N沟道镜像对称，牢记"红D黑S量二极管、负压驱动测导通"，即可精准判断好坏
