阴极保护系统作为埋地金属管道、储罐防腐的核心技术，其有效性与安全性依赖于多重防护措施的协同配合。等电位连接器（固态去耦合器）作为解决阴极保护 “绝缘与导通” 矛盾的专用设备，通过独特的 “直流隔离、交流导通、浪涌防护” 机制，在保障防腐效果、抵御外部干扰、保护系统安全等方面发挥不可替代的作用。本文深度解析等电位连接器在阴极保护中的核心功能、工作机制、安装方法与应用要点，为工程实践提供全面技术指导。

一、等电位连接器的核心功能定位

等电位连接器是阴极保护系统的 “多功能防护核心”，其功能围绕 “保障阴极保护、消除安全风险、抵御外部干扰” 三大核心目标展开，具体可归纳为五大核心功能：

（一）直流隔离：锁住保护电流，保障防腐效果

阴极保护的核心是向被保护金属供给恒定直流电流，使其极化至 - 0.85V~-1.2V 的保护电位区间。等电位连接器在正常直流电位下呈现超高绝缘电阻（≥100MΩ），相当于开路状态，可彻底阻断阴极保护电流向外部接地网、相邻金属结构、土壤的泄漏通路。这一功能直接解决三大问题：①防止保护电流流失，确保被保护结构电位稳定达标；②避免外加电流恒电位仪过载、牺牲阳极过早消耗，延长系统使用寿命；③保障分区保护效果，防止不同管段电流串扰，实现精准防腐。

（二）交流泄放：消除感应电压，根治交流腐蚀

埋地管道靠近高压输电线路、电气化铁路时，会电磁感应产生 50Hz 工频交流电压（10~100V），持续交流电流会引发交流腐蚀，腐蚀速率远超常规土壤腐蚀，且易形成穿孔、裂纹等缺陷。等电位连接器对工频交流呈现超低阻抗（≤0.03Ω），可快速将交流感应电压泄放入接地网，使管道与周边环境电位均衡，消除交流电位差，从根源阻断交流腐蚀回路。与传统接地方式相比，其优势在于只泄放交流、不泄漏直流，兼顾防腐与抗干扰双重需求。

（三）浪涌防护：抵御雷电冲击，保护绝缘构件

雷电、电网故障会产生瞬间数万伏浪涌高压，极易击穿阴极保护系统的绝缘接头、绝缘法兰（耐受电压≤5kV），导致系统分区失效、电流失控。等电位连接器具备纳秒级响应速度（≤100ns），浪涌高压时瞬间导通，强制拉平绝缘接头两侧电位，将电位差限制在 50V 以下，避免绝缘层击穿；同时快速泄放浪涌能量至大地，保护恒电位仪、测试探头、电缆等设备免受高压损坏。过压消失后自动恢复高阻状态，无需维护，持续保障系统安全。

（四）电位均衡：消除电位差，防范安全风险

阴极保护系统运行中，管道与储罐、管架、建筑钢筋、其他管线之间易产生电位差，在雷电、干扰、故障时可达数百伏，引发两大安全风险：一是人员触电，接触电压、跨步电压超标；二是火花爆炸，在油气、化工等易燃易爆环境引发安全事故。等电位连接器通过跨接不同金属结构，异常时快速均衡电位，将电位差控制在安全范围，消除触电与火花风险，满足防爆安全标准。

（五）电偶腐蚀抑制：保护异质金属连接

工业管网中碳钢与不锈钢、铜、铸铁等异质金属连接时，会形成电偶腐蚀电池，加速碳钢腐蚀。等电位连接器常态下隔离异质金属间的直流通路，切断电偶腐蚀回路；过压时导通均衡电位，既抑制腐蚀，又保障安全。

二、等电位连接器的工作机制与类型

（一）核心工作机制

等电位连接器采用 “双向非线性元件组合” 设计，核心是火花间隙、压敏电阻、TVS 管、气体放电管的协同工作，实现 “三态切换”：

常态（阴极保护直流）：内部元件高阻值 ，绝缘电阻≥100MΩ，阻断直流电流，保障防腐；

交流态（工频干扰）：对 50Hz 交流低阻导通，泄放感应电压，消除交流腐蚀；

浪涌态（雷电 / 故障高压）：纳秒级导通，均衡电位、泄放能量，保护设备与绝缘构件。

（二）主要类型及特性

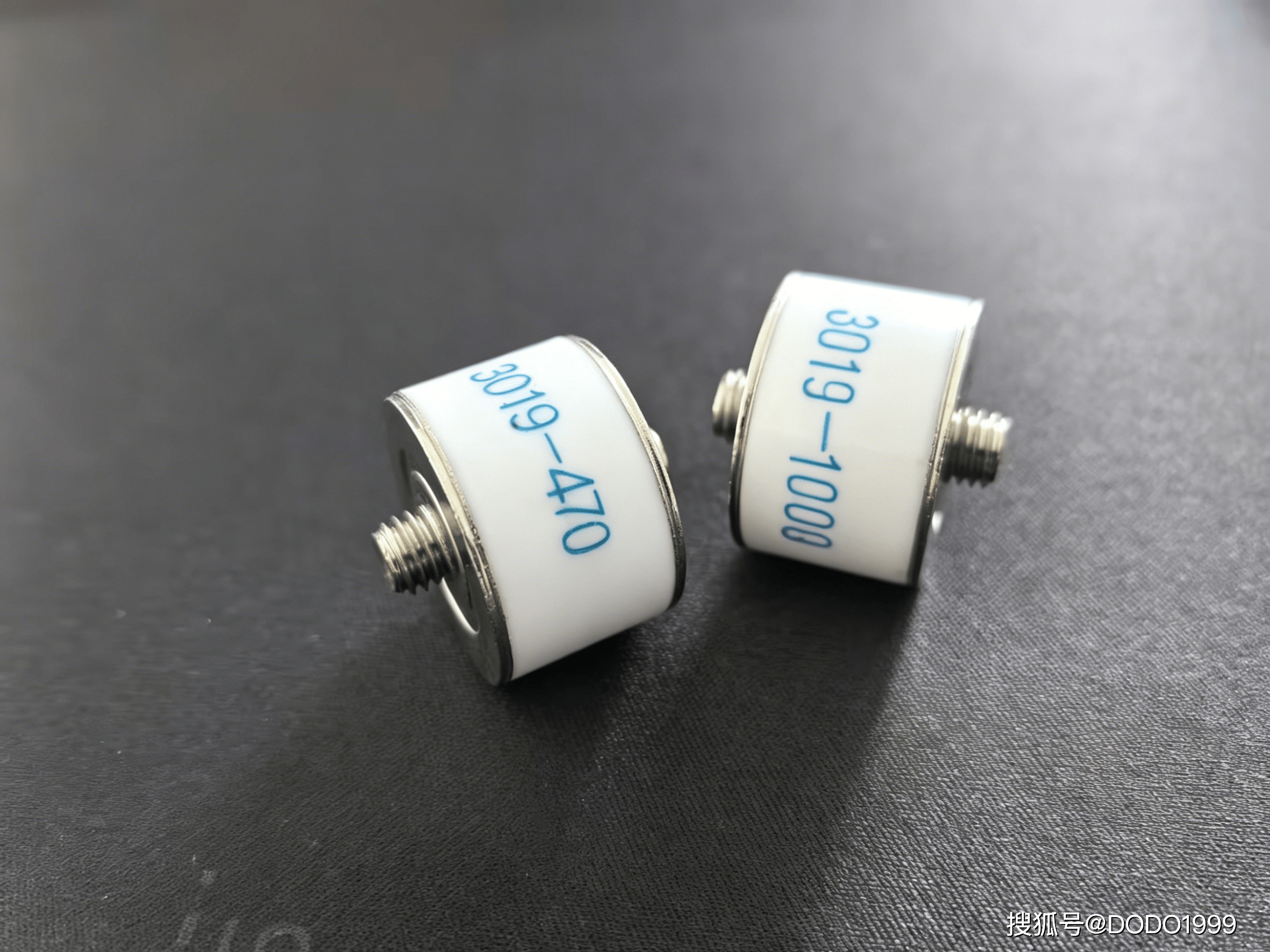

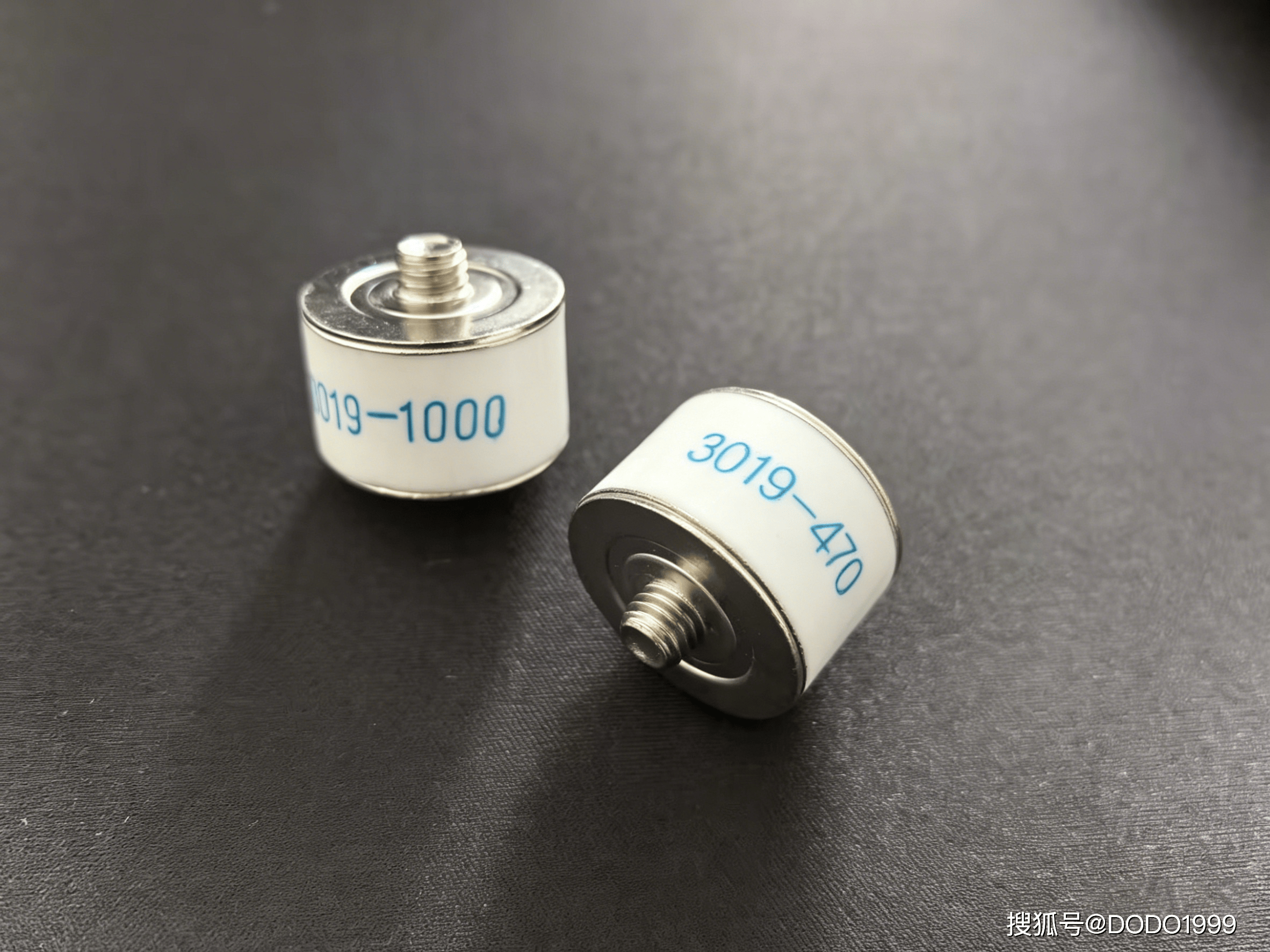

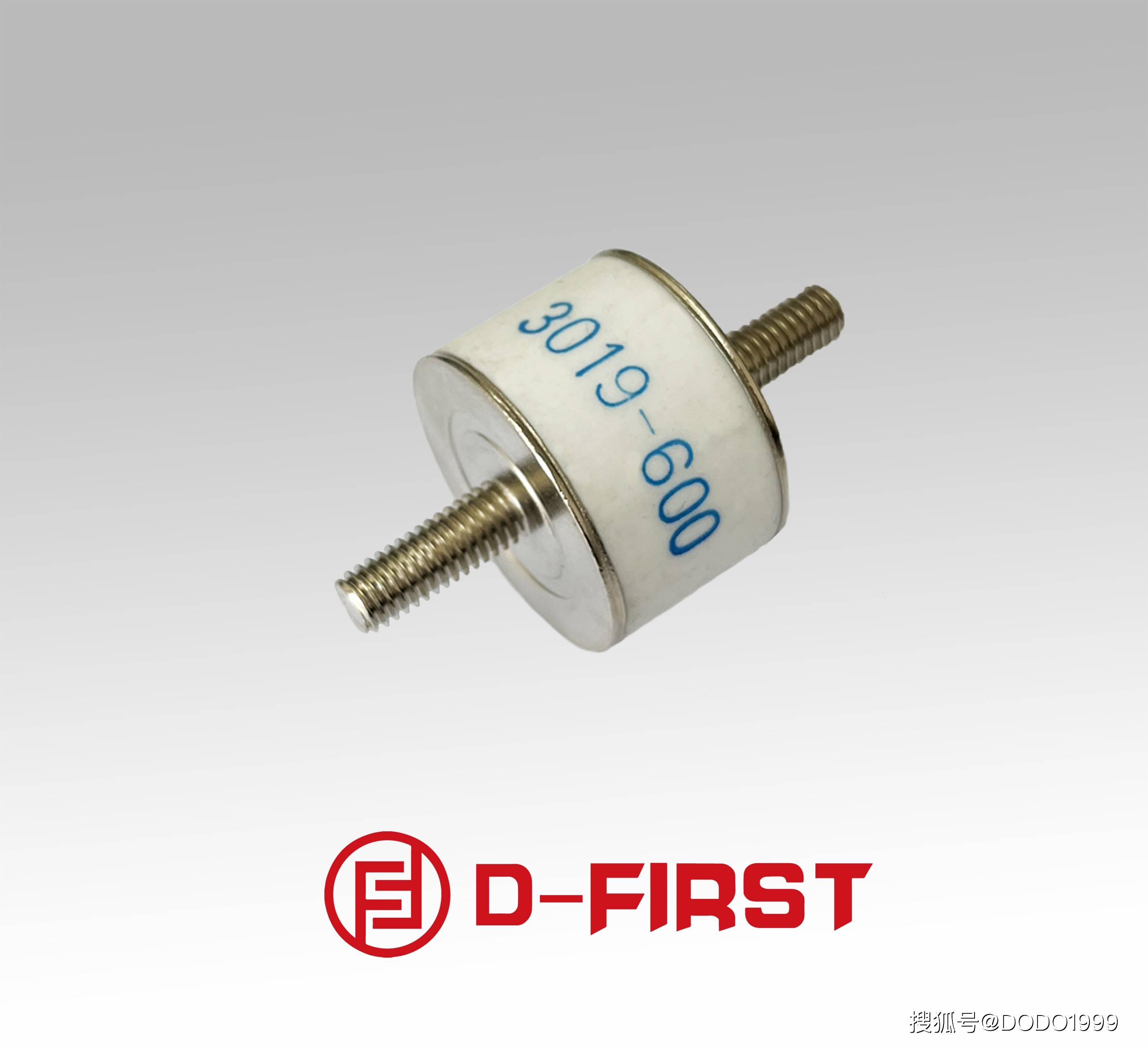

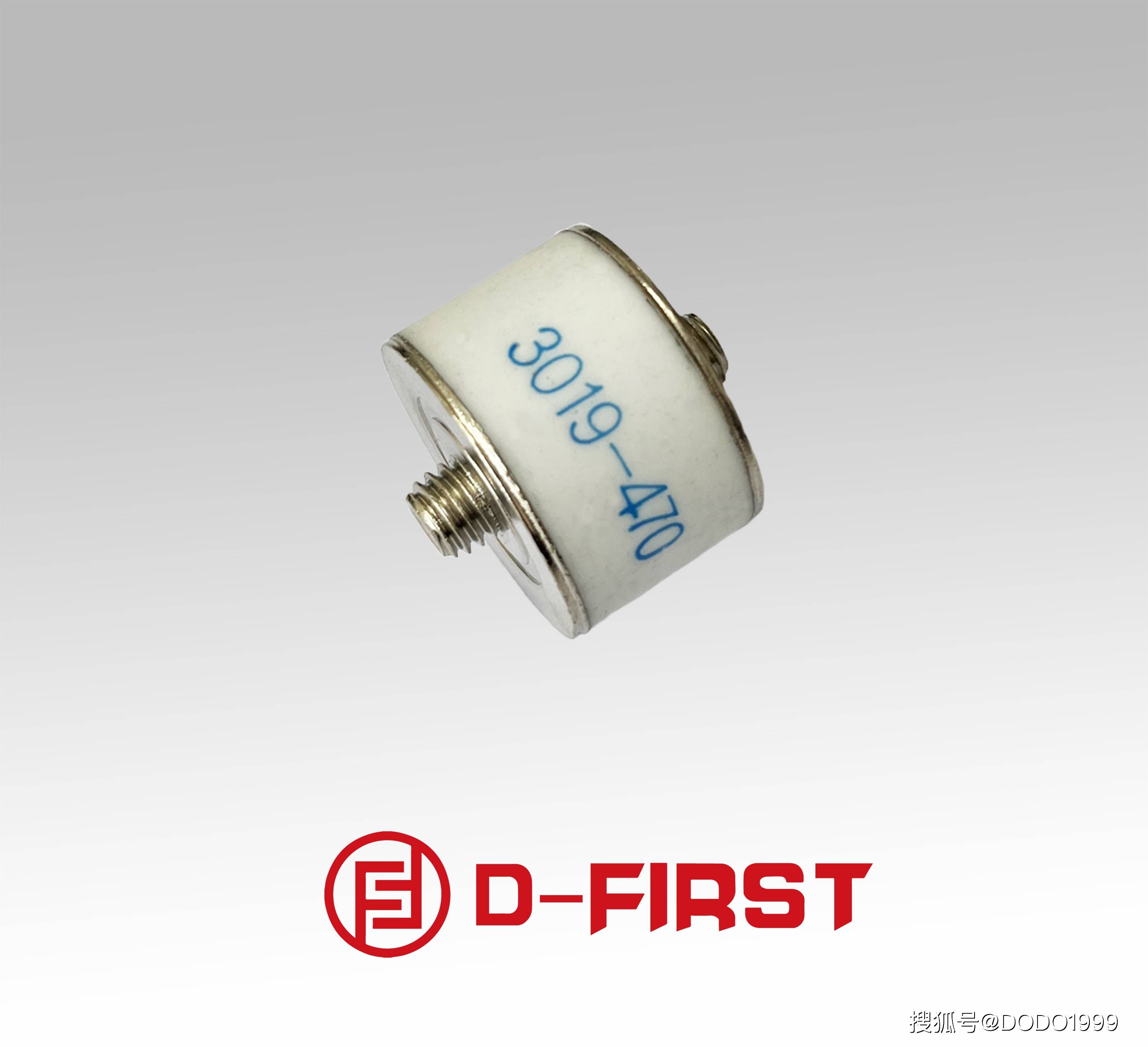

火花间隙型（主流）

内部结构：钨铜电极 + 惰性气体 + 密封腔体；

特性：通流量大（100kA/10/350μS）、响应快、自动复位、防爆、IP68 防水防腐；

适用：埋地管道、油气场站、易燃易爆区、强干扰环境。

固态去耦合器（半导体型）

内部结构：双向 TVS + 压敏电阻 + 气体放电管组合；

特性：无电弧、寿命长、残压低、适合室内 / 弱干扰区；

适用：城市管网、化工区、设备内部连接。

复合型（火花间隙 + 固态）

特性：结合两者优势，通流量大、响应快、残压低、可靠性高；

适用：长输管道、海洋工程、超高压线路周边等复杂场景。

三、阴极保护中等电位连接器的安装方法

安装遵循 “就近并联、低阻导通、防腐密封、规范施工” 原则，确保功能有效发挥：

（一）核心安装位置（强制点位）

绝缘接头 / 绝缘法兰两侧（必装）

位置：并联于法兰两端，距离外缘≤1.5m，越近越好；

作用：常态隔离直流，保障分区保护；浪涌时导通均压，防止击穿。

管道与外部接地系统跨接处

位置：管道与建筑接地、电网接地、钢筋、金属构筑物邻近 / 交叉处；

方式：管道→连接器→接地极，最短路径安装。

交流干扰严重区段

位置：与 110kV + 高压线、电气化铁路并行 / 交叉段，间隔 200~500m 一组；

作用：持续泄放交流感应，消除交流腐蚀。

异质金属连接部位

位置：碳钢与不锈钢、铜、铸铁、镀锌构件连接处；

作用：隔离电偶腐蚀，过压均衡电位。

（二）安装施工流程

前期准备

选型：直流绝缘≥100MΩ、响应≤100ns、防爆 Exd IIC T4、IP68 防护；

材料：≥25mm² 多股铜芯电缆、铜鼻子、不锈钢螺栓、导电膏、防腐密封材料；

基面处理：打磨连接点，去除锈蚀、油漆，露出≥50mm 金属光泽，涂导电膏。

固定与接线

固定：埋地装于 IP68 防护盒，埋深≥0.8m（冻土区≥1.2m）；室内装于防爆箱；

接线：电缆压接铜鼻子，一端接连接器，一端接金属结构；接头防水绝缘、防腐密封。

测试与验收

测试：用毫欧表测直流绝缘电阻（≥100MΩ）、交流导通电阻（≤0.03Ω）；

标识：清晰标注安装位置、类型、接线方向，建立台账。

四、应用要点与注意事项

严禁直接铜排跨接：必须用等电位连接器，禁止直接导线连接，防止电流泄漏；

接线规范：电缆截面≥25mm²，长度≤2m，连接牢固，接触电阻＜0.03Ω；

防腐密封：接头、连接器全密封防腐，埋地需防腐蚀、防渗漏、防机械损伤；

定期检测：每季度测绝缘电阻、导通性能，雷雨后及时检查，确保功能正常；

合规性：安装需符合 GB/T 21448-2017、NACE SP0169 标准，验收必备。
