这些问题往往不是屏幕或芯片的锅，而是藏在电路板上一颗不起眼的晶振——它的抖动超标了。

HDMI 2.1高速传输中，晶振抖动是决定信号稳定性的核心指标。抖动过大会直接导致行场同步偏移、接收端无法锁定时钟、数据误码，从而引发画面撕裂、黑屏、花屏等顽疾。

本文深度解析抖动对HDMI传输的影响机制，并提供超低抖动晶振一站式解决方案，适合视频电子工程师、研发与采购快速排查选型。

1.1 HDMI高速传输对时钟信号的严苛要求

HDMI 2.1支持48Gbps超高带宽，对时钟源的相位噪声、抖动指标提出极高门槛。时钟信号作为系统“心跳”，一旦出现偏移、畸变，就会造成数据采样错误、传输失步。

1.2 抖动超标如何引发故障

画面撕裂：抖动导致行场同步信号偏移，刷新不同步

黑屏/闪屏：抖动超出门限，接收端无法锁定时钟

花屏/噪点：时钟不稳造成数据误码，画面出现色块、条纹

普通晶振难以达标，采用低抖动时钟方案，是从源头解决HDMI传输问题的核心手段。

信号完整性决定画质：抖动控制在＜0.5ps，才能保证HDR、高色深、高帧率稳定输出。

长期稳定性影响售后：抖动偏大的晶振在高温、长时间运行下故障率上升，拉高返修成本。

接口兼容性差：抖动不合格的晶振在不同设备间出现兼容问题。超低抖动SPXO可显著提升跨设备兼容能力。

正确的晶振选型，是从根源避免画面撕裂、黑屏、花屏的最有效方法。

3.1 优先选用超低抖动SPXO

优先选用抖动＜0.5ps的超低抖动SPXO晶振，支持LVPECL/LVDS/HCSL差分输出，从源头抑制抖动，彻底解决画面撕裂、黑屏、花屏。这是HDMI晶振选型中的首要考量指标。

3.2 优化时钟树与PCB布局

降低时钟线干扰、缩短传输路径、避开高速信号线与电源噪声区，配合超低抖动晶振，进一步提升信号稳定性。

3.3 选用宽温高稳定型号

工业级温区设计，确保在-40℃~85℃环境下频率稳定，避免因温度漂移引发的时钟失步。

问：超低抖动晶振的抖动值多少才算合格？

答：HDMI 2.1等高速传输场景，建议抖动＜0.5ps。

问：画面撕裂一定是晶振问题吗？

答：不一定，但晶振抖动是最高频的根源之一，建议优先排查。

问：超低抖动晶振支持HDMI 2.1吗？

答：支持，已广泛应用于多款HDMI 2.1设备，包括高端电视、游戏主机、显示器等。

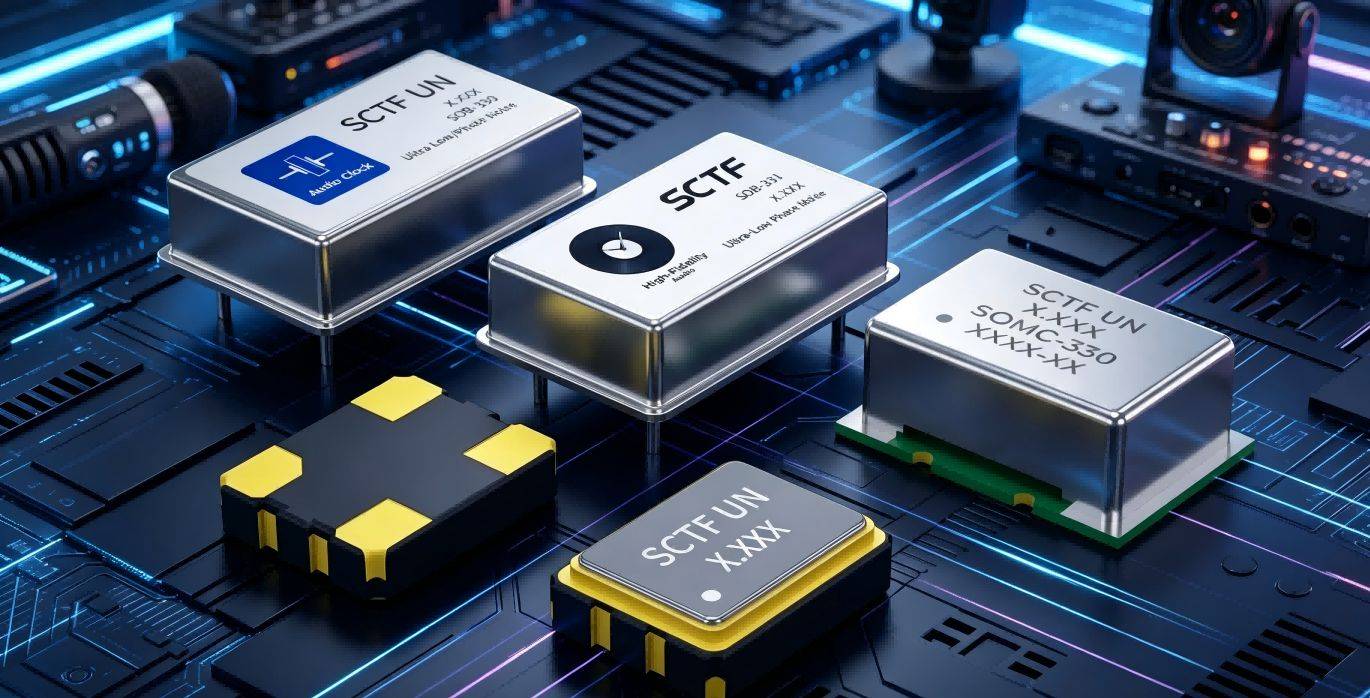

针对HDMI高速传输中画面撕裂、黑屏、花屏等痛点，SCTF星通时频电子有限公司提供全系列超低抖动晶振方案，产品广泛应用于高端电视、游戏主机、显示器、投影仪、蓝光播放器等设备。

核心优势：

- 自研低抖动技术，抖动指标稳定＜0.5ps，完美适配HDMI 2.1/DP 2.0

- 全系列标准频率现货，支持差分输出，快速解决画面撕裂、黑屏、花屏

- 通过IATF16949体系认证，全流程品控，批次可追溯，量产更稳定

- 主流型号48小时出样，提供时钟设计、PCB指导、信号完整性测试支持

作为专业的超低抖动晶振厂家，SCTF星通时频以成熟方案帮助大量客户快速定位HDMI传输中的时钟问题，一次性解决画面撕裂、黑屏、花屏等顽疾，缩短研发周期、降低售后成本。

立即咨询SCTF星通时频，获取HDMI传输晶振优化方案与选型建议、样品申请与技术咨询。
