在现代电力电子技术中,MOS管桥式整流电路因其高效、可控的特性,成为交流转直流的核心方案之一。这种电路由四个MOSFET(金属-氧化物-半导体场效应晶体管)组成桥式结构,通过精准控制开关状态实现电流单向流动。本文将深入解析其工作原理、独特优势及典型应用场景,帮助读者理解这一“电力交通警察”如何有序调度电流方向。
一、结构解析:四管协作的电流桥梁
MOS管桥式整流电路的核心是四个MOSFET,通常采用两两组合的形式:一个桥臂由两个N沟道MOSFET串联,另一个桥臂由两个P沟道MOSFET串联。这种设计类似于十字路口的四向红绿灯,通过协调开关状态决定电流路径。与传统二极管整流桥相比,MOSFET的导通电阻极低,如同将狭窄的土路升级为高速公路,显著减少能量损耗。
二、工作原理:精准的电流导航系统
当交流电输入时,电路通过同步控制MOSFET的开关实现整流。以正半周为例:MOSFET1和MOSFET4如同打开的闸门,允许电流从输入端经负载流向输出端;而MOSFET2和MOSFET3则像紧闭的阀门,阻断反向路径。负半周时,角色对调——MOSFET2和MOSFET3导通,电流改道但仍保持输出极性不变。这种动态切换每秒发生数万次,好比交响乐指挥精准控制每个乐器的入场时机。

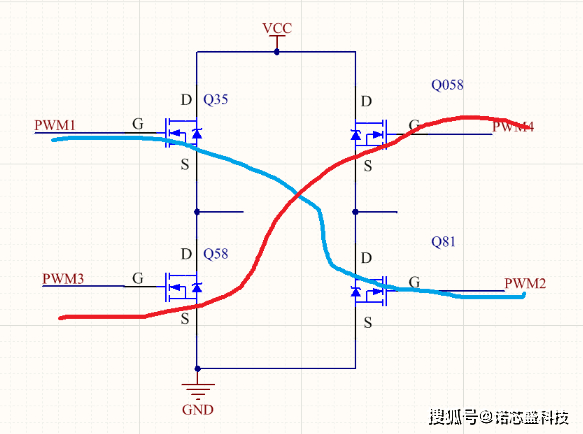

四个mos管桥式整流电路分析
三、性能优势:电力转换的“三高”选手
四、应用场景:从家电到新能源的跨界明星
在电动汽车充电器中,该电路既能高效转化电网交流电,又能通过调节MOSFET开关频率适应不同电池需求。工业变频器中,它配合PWM技术实现电机转速精准控制,好比给马达装上了智能油门。家用电器如空调变频模块也依赖其低噪音特性,避免传统整流带来的“电流嗡嗡声”。
五、设计要点:性能优化的关键细节
实际应用中需注意“协同开关”问题——若同一桥臂的MOSFET同时导通,会导致电源短路(类似十字路口绿灯全开引发撞车)。解决方案是加入死区时间控制,确保新旧通路切换时有微秒级的“安全间隔”。此外,栅极驱动电路的设计如同给MOSFET配备“神经传导系统”,需保证足够电压和电流以快速响应开关指令。
随着第三代半导体材料的应用,MOS管桥式整流电路正向着更高耐压、更低损耗的方向演进。未来在太阳能微逆变器、数据中心电源等新兴领域,这种兼具“肌肉与大脑”的电路将继续拓展电力电子的效率边界。理解其运作逻辑,就如同掌握了一把开启现代能源转换之门的钥匙。
