前言

OPPO推出了一款能量果冻快充移动电源，新品为自带USB-C线设计，配备10000mAh容量电芯的同时将机身大小控制的很好，既小巧便携，日常出门也无需带线，同时电量能够满足购物逛街一天的使用需求。

此外移动电源还额外配置一个USB-C快充接口，最多可同时为两部手机充电，结伴同行的小伙伴也能使用。性能方面，提供18W输入以及22.5W输出，无论是自充电还是手机快充，效率都相当不错。下面充电头网就对其进行拆解，看看做工用料如何。

OPPO能量果冻快充移动电源开箱

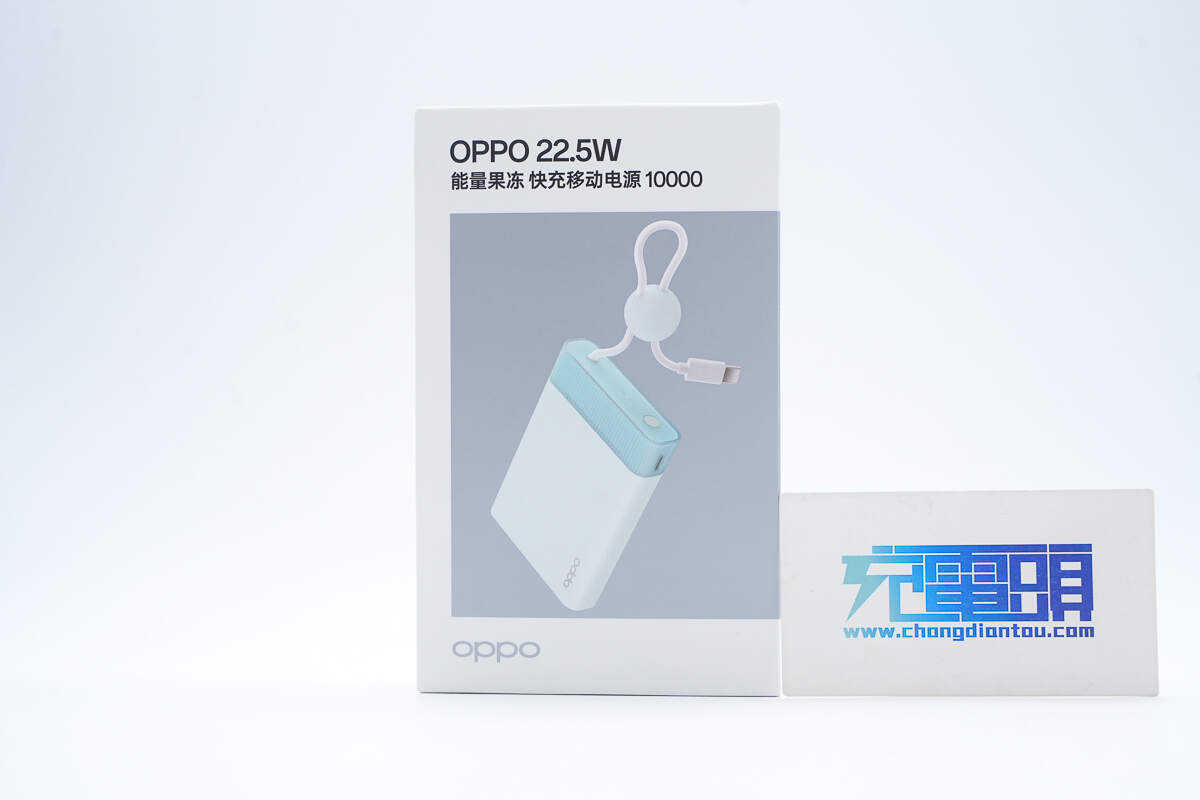

包装盒正面印有OPPO品牌、产品名称以及外观图。

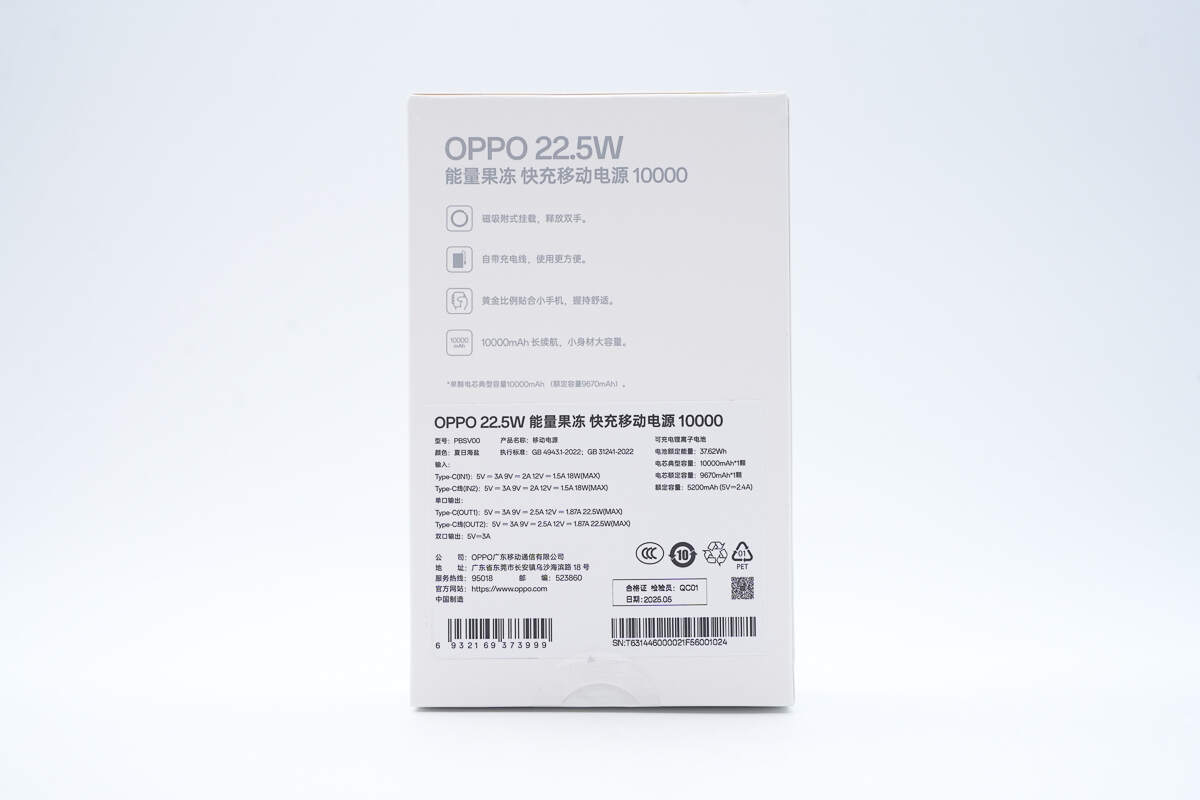

背面印有产品卖点，并贴有相应参数贴纸。

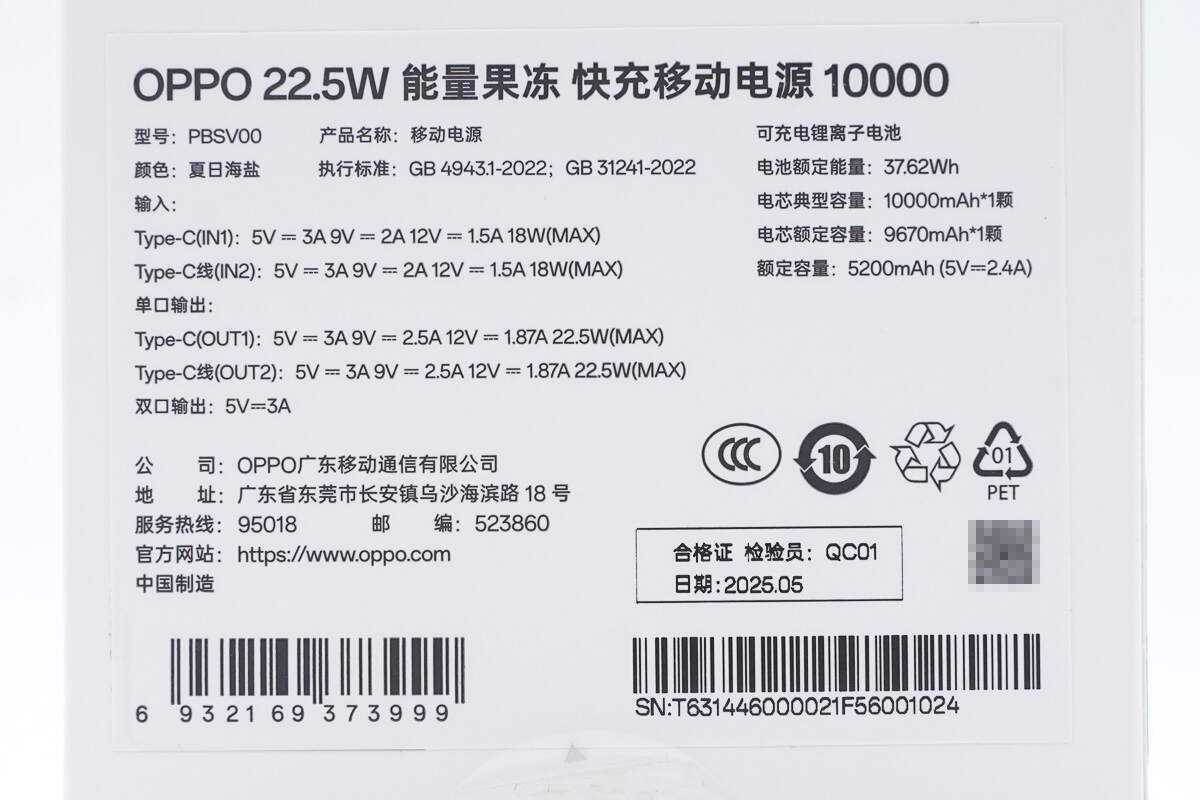

贴纸上产品参数特写，下面到实物展示环节再介绍。

包装内含移动电源以及使用说明书。

OPPO能量果冻快充移动电源为蓝色基调配色，加上机身十分小巧扁平，整个给人一种十分小清新的观感。

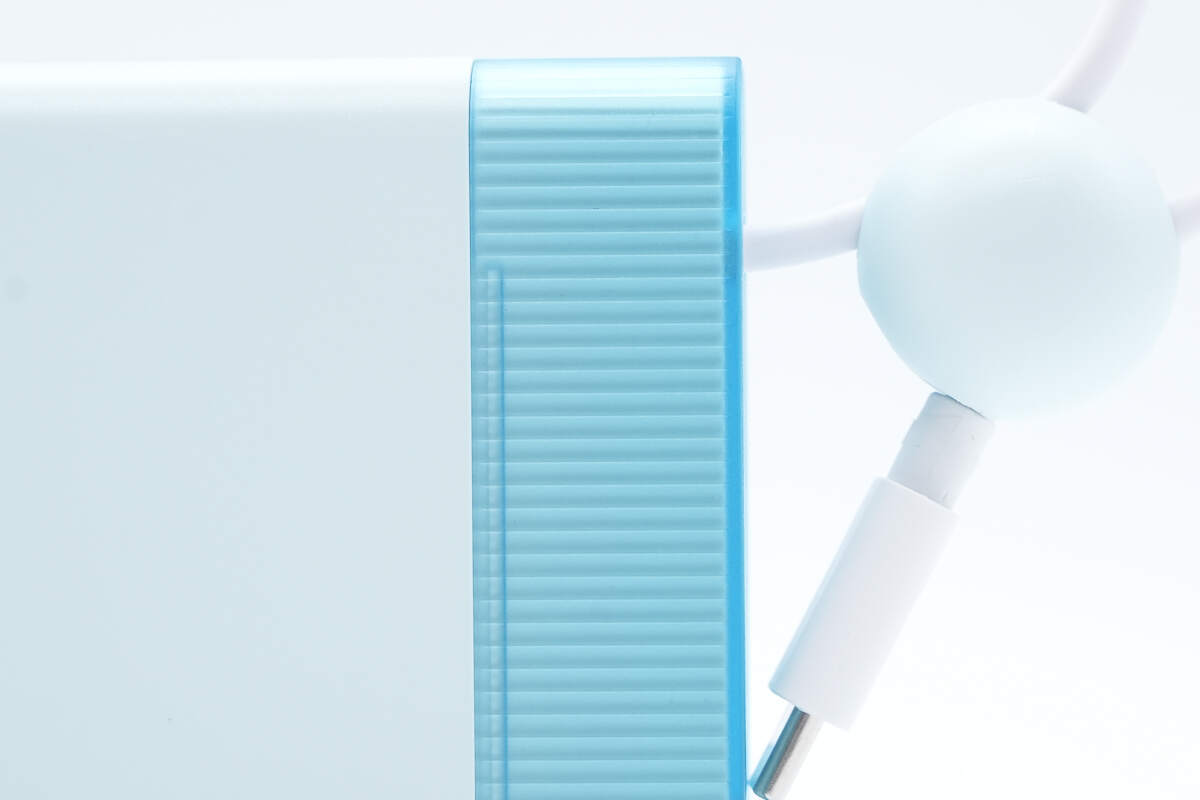

机身上方是半透明果冻机顶设计，在透光流转间勾勒灵动的细节纹路，尽显自然活力的海洋美学。

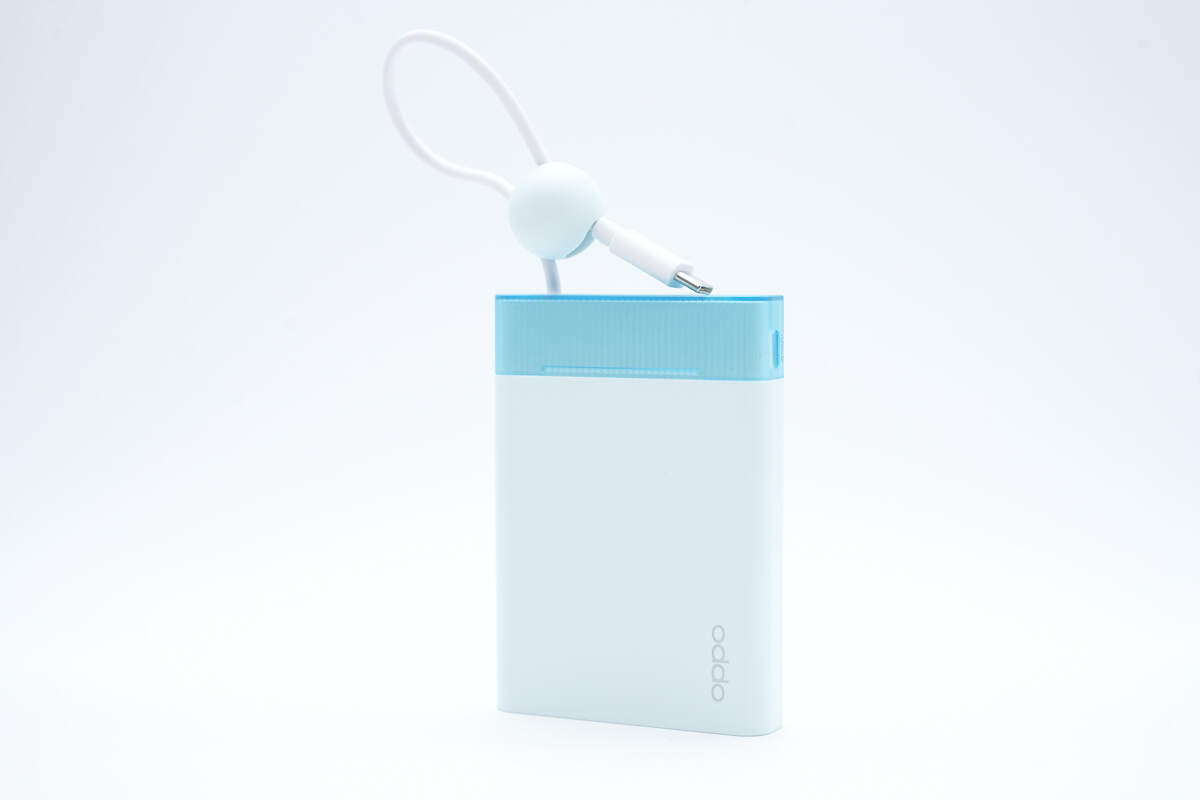

产品采用时下热门自带USB-C线设计，同时还带有一个收纳球，日常出行无需额外带线。

带收纳球设计使得自带线还能充当提绳使用，实用性更好。

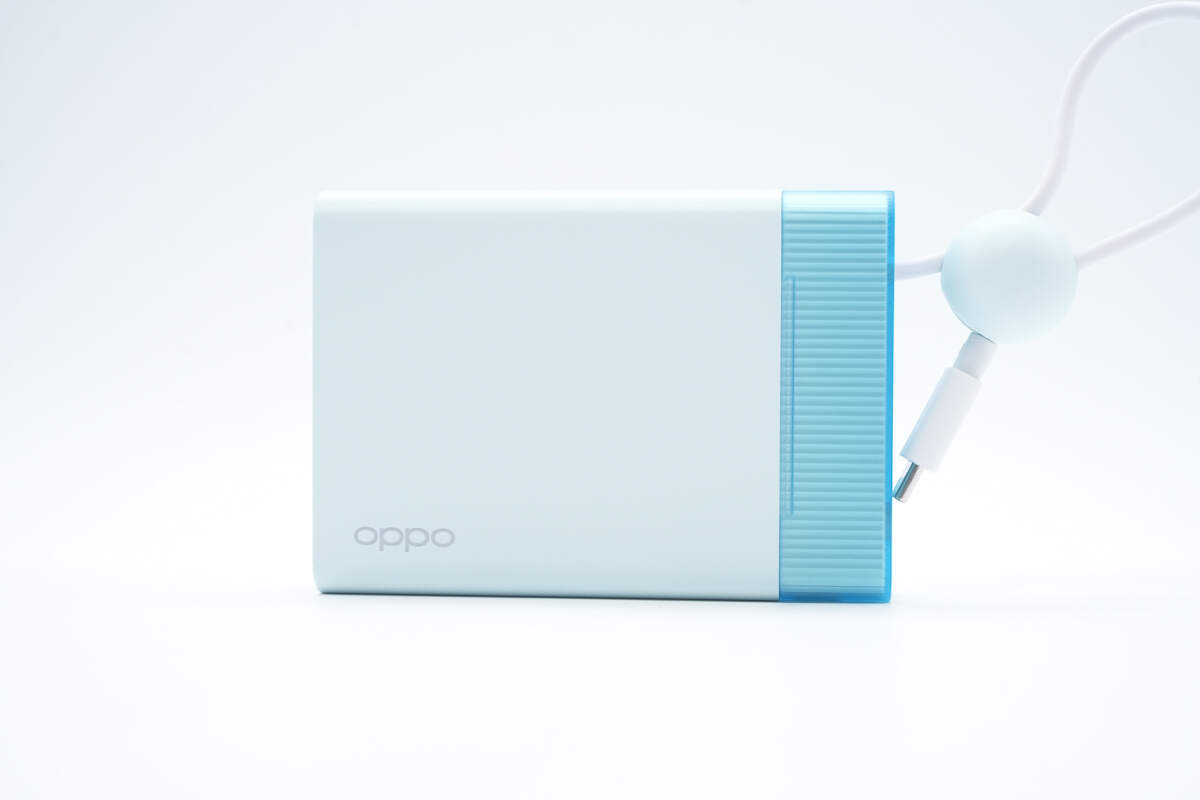

机身正面左下角印有OPPO品牌。

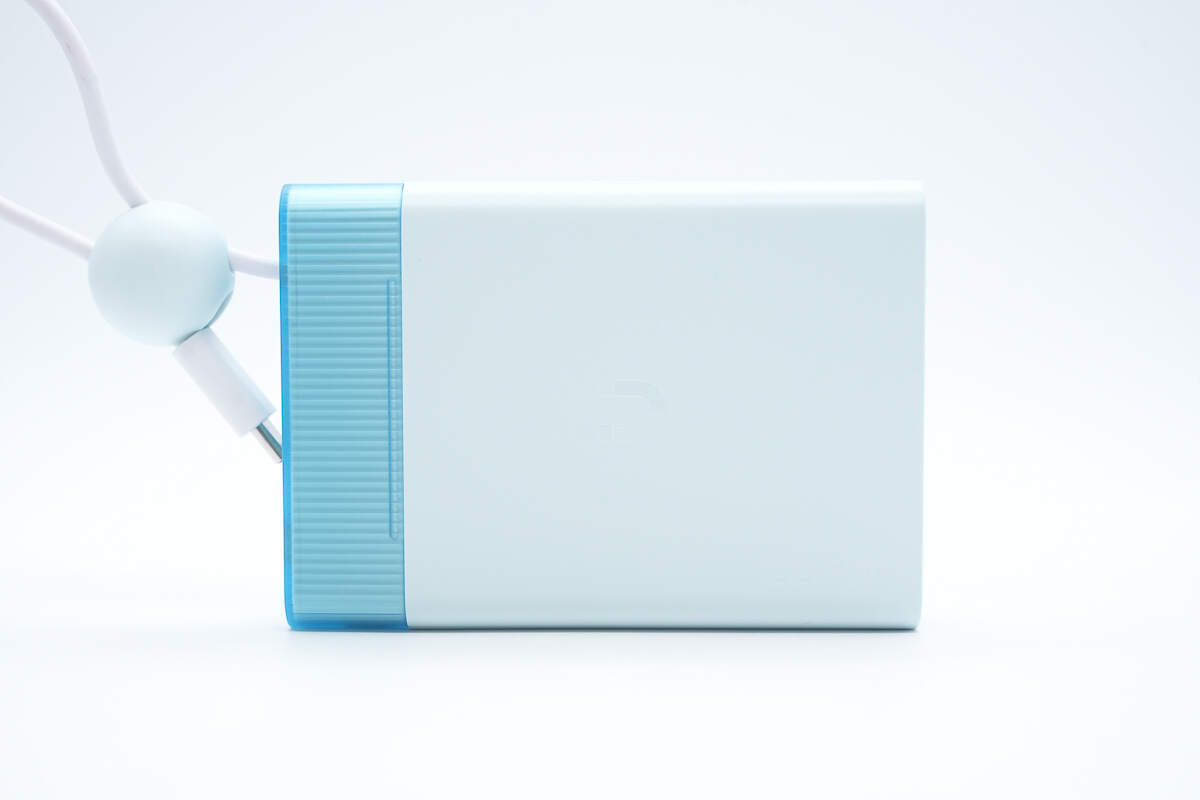

背面带磁吸功能设计，但并不支持无线充电。

磁吸功能的加入，让用户在给手机充电时无需刻意握紧，带来更好的使用体验。

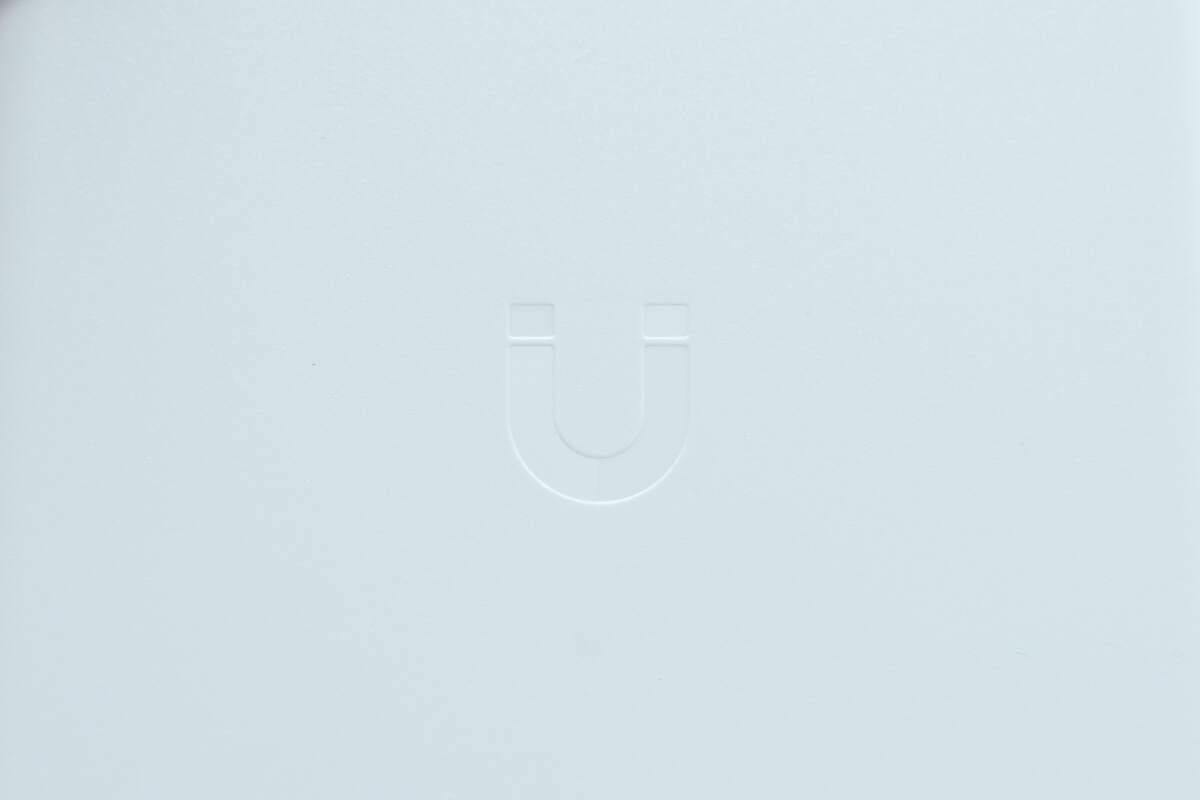

细节设计方面，对应磁吸区域设计有ü字母，方便用户对齐使用。

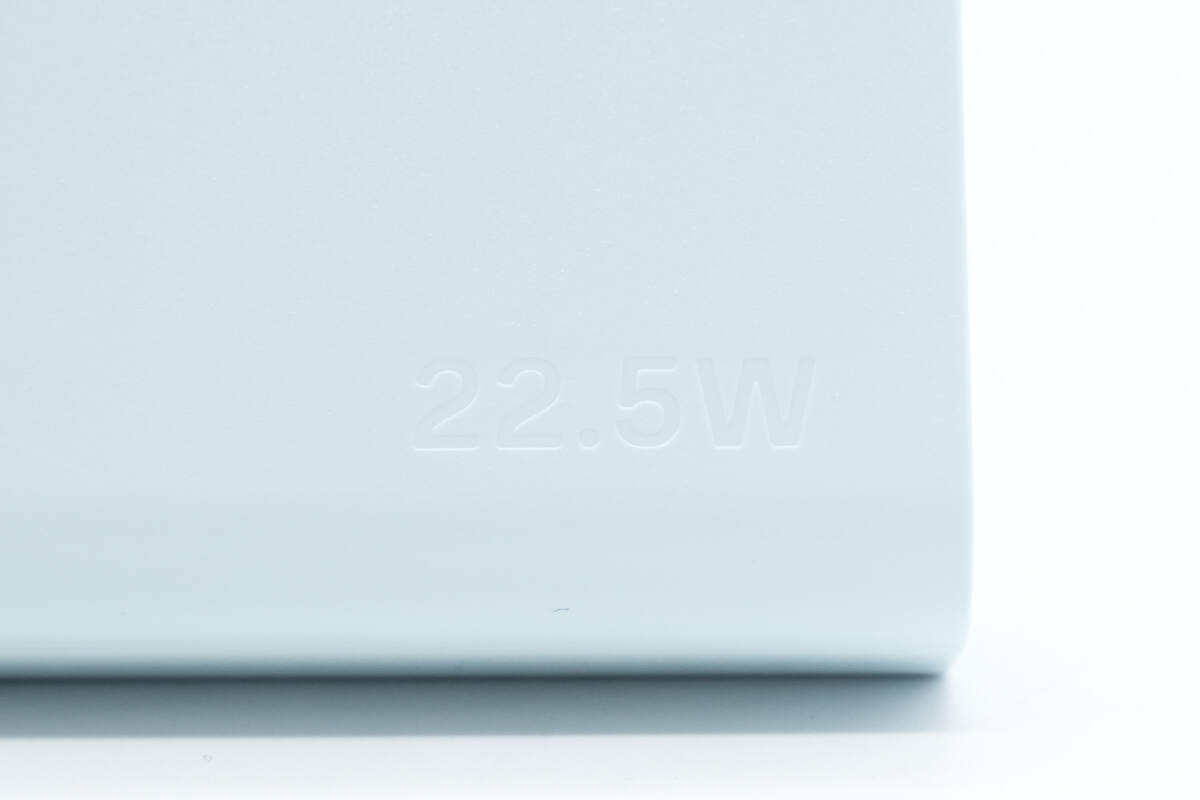

同时端角处还设计有22.5W参数字样。

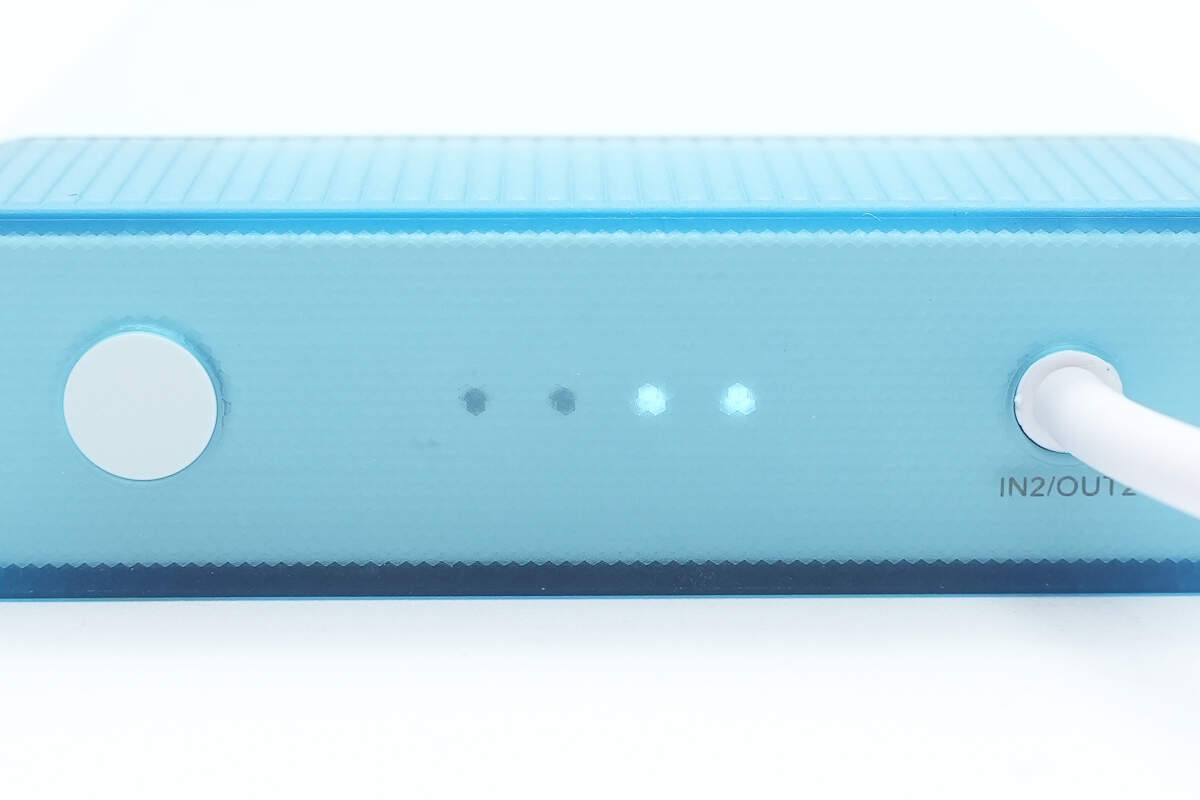

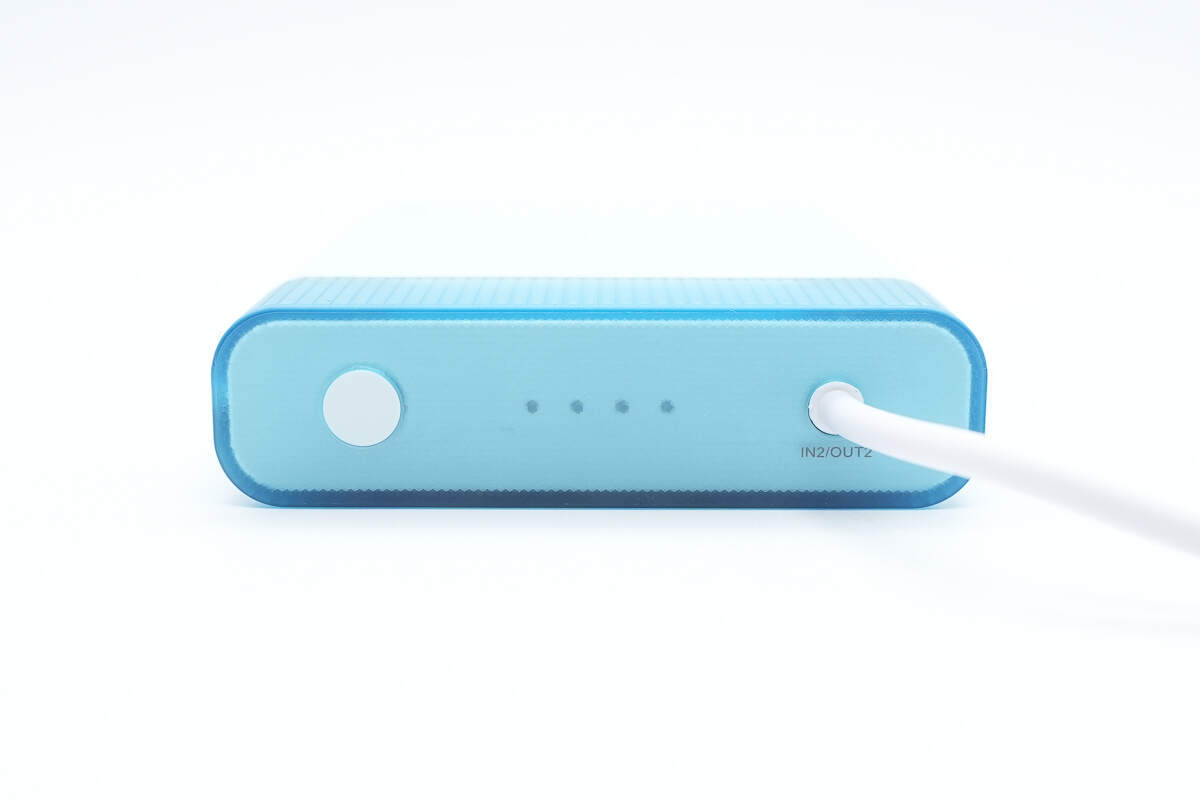

机身顶部还配置有电源键以及电量指示灯。

电量指示灯一共四颗，单颗代表25%电量，可以让用户大概了解剩余电量。

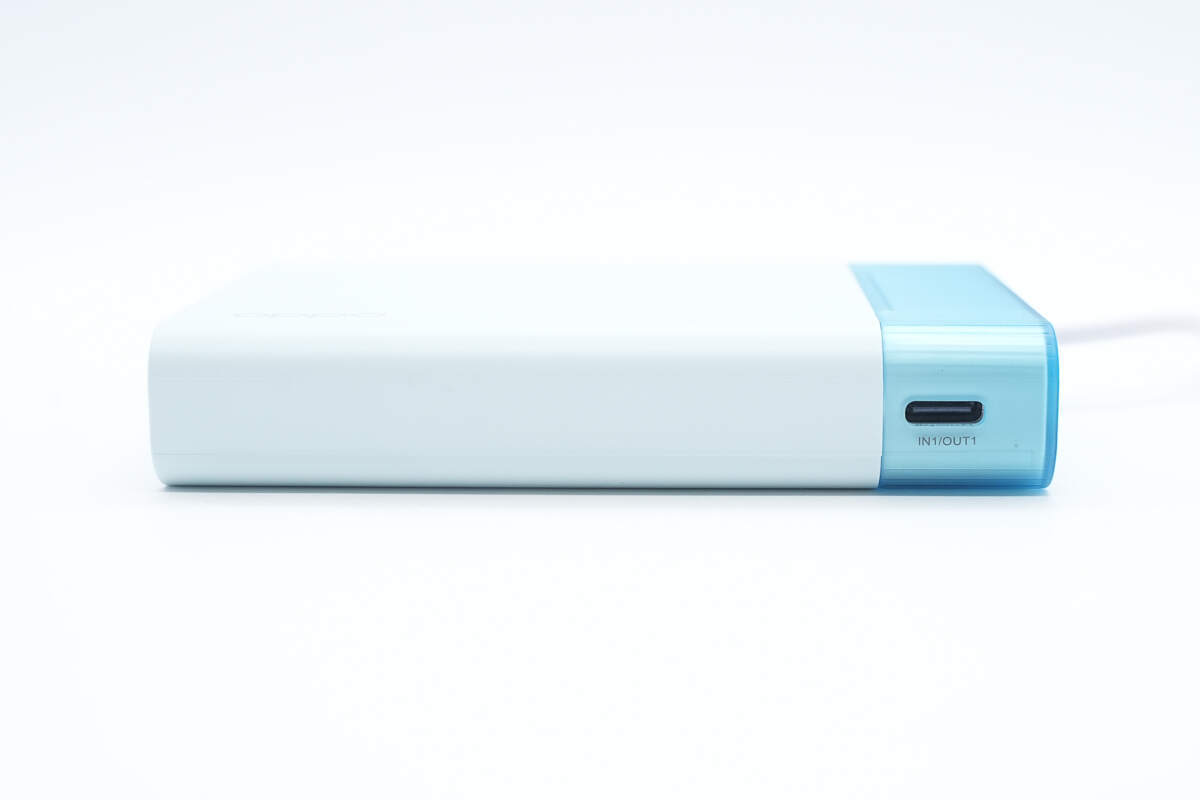

机身侧面配置一个USB-C双向快充接口。

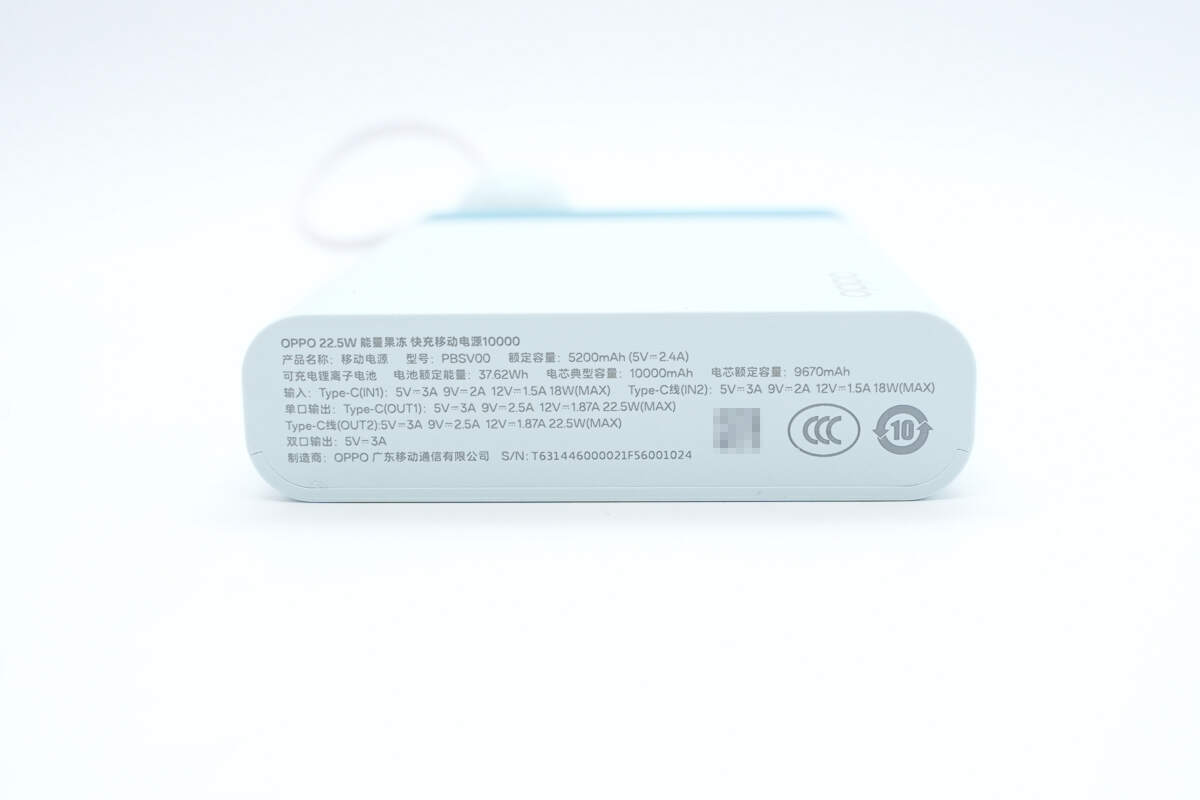

底部外壳上印有移动电源参数信息。

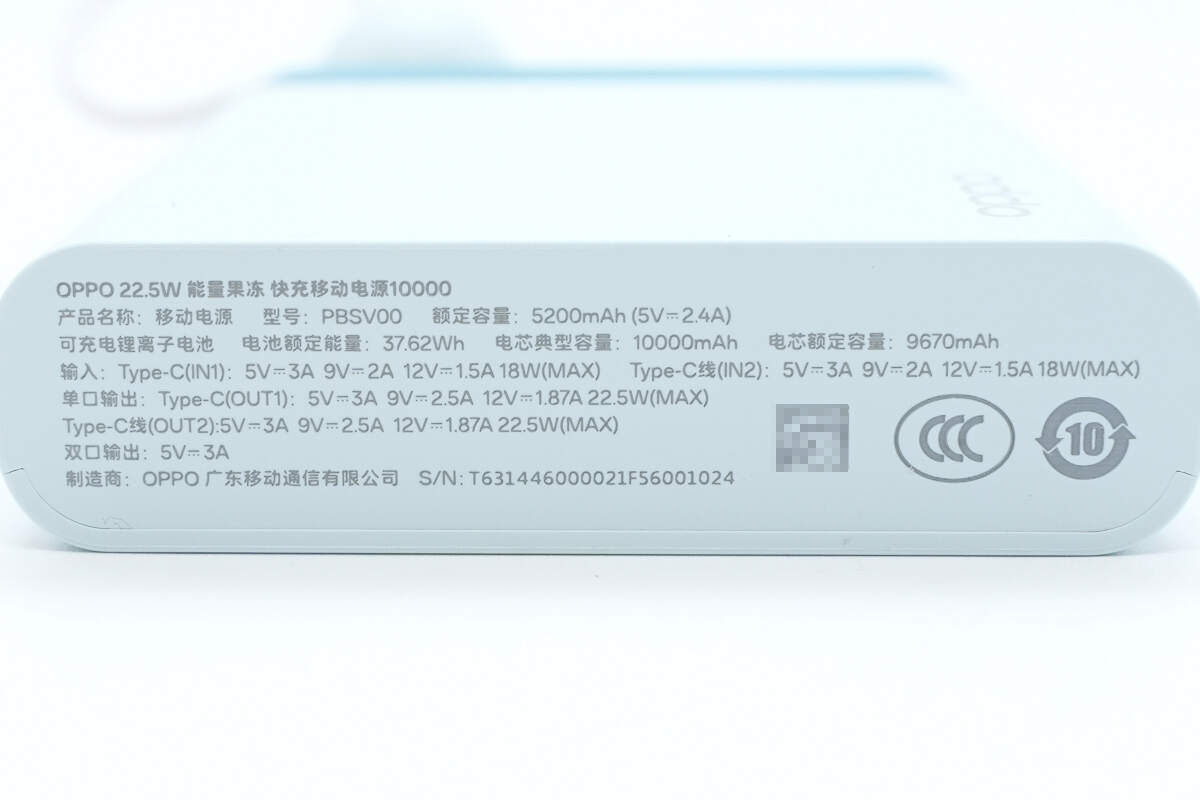

移动电源参数特写

产品名称：移动电源

型号：PBSV00

额定容量：5200mAh（5V2.4A）

电池类型：可充电锂离子电池

电池额定能量：37.62Wh

电芯典型容量：10000mAh

电芯额定容量：9670mAh

输入：

Type-C（IN1）：5V3A、9V2A、12V1.5A 18W MAX

Type-C（IN2）：5V3A、9V2A、12V1.5A 18W MAX

单口输出：

Type-C（OUT1）：5V3A、9V2.5A、12V1.87A 22.5W MAX

Type-C线（OUT2）：5V3A、9V2.5A、12V1.87A 22.5W MAX

双口输出：5V3A

制造商：OPPO广东移动通信有限公司

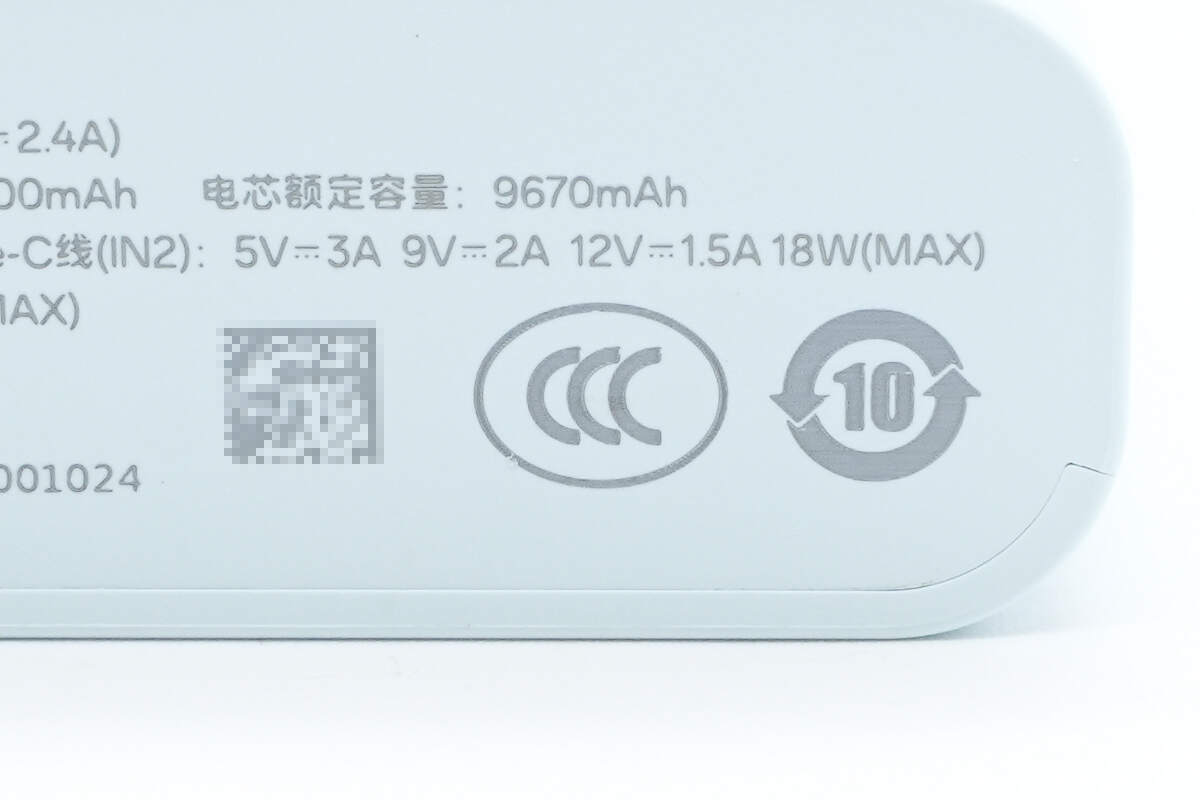

移动电源通过了CCC认证。

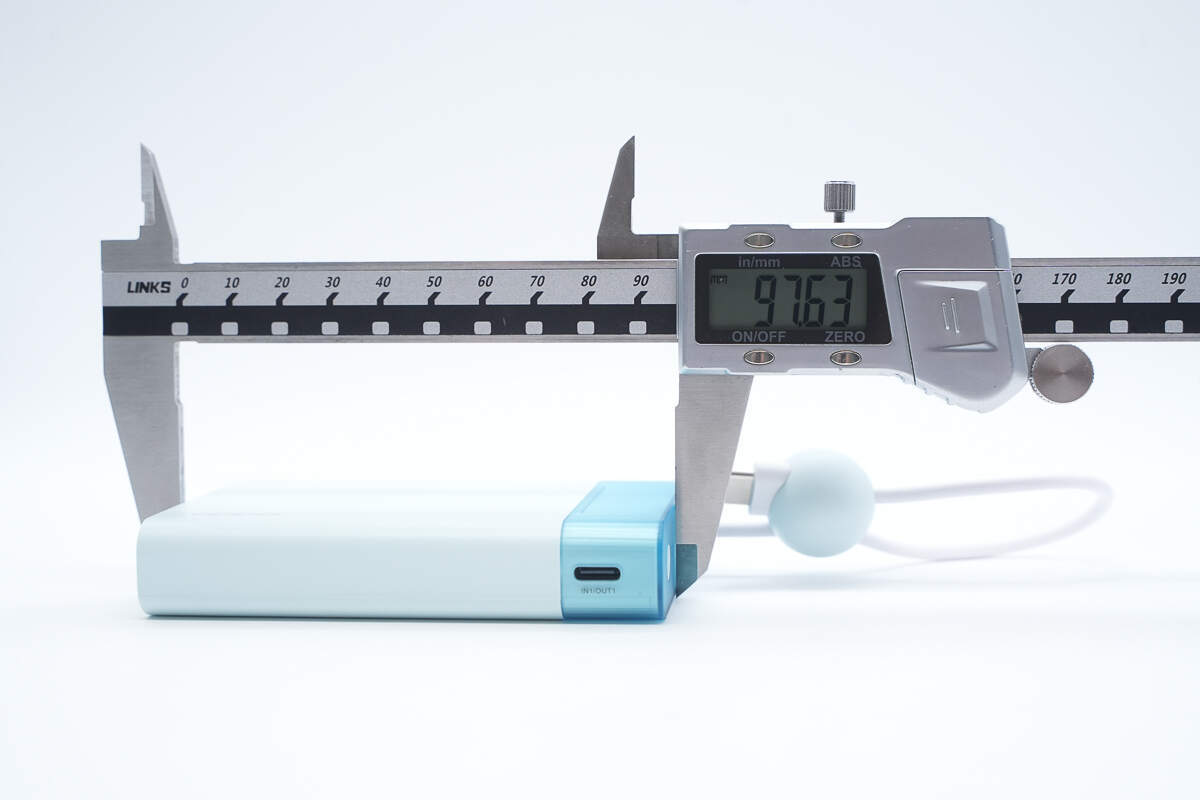

实测移动电源机身长度为97.63mm。

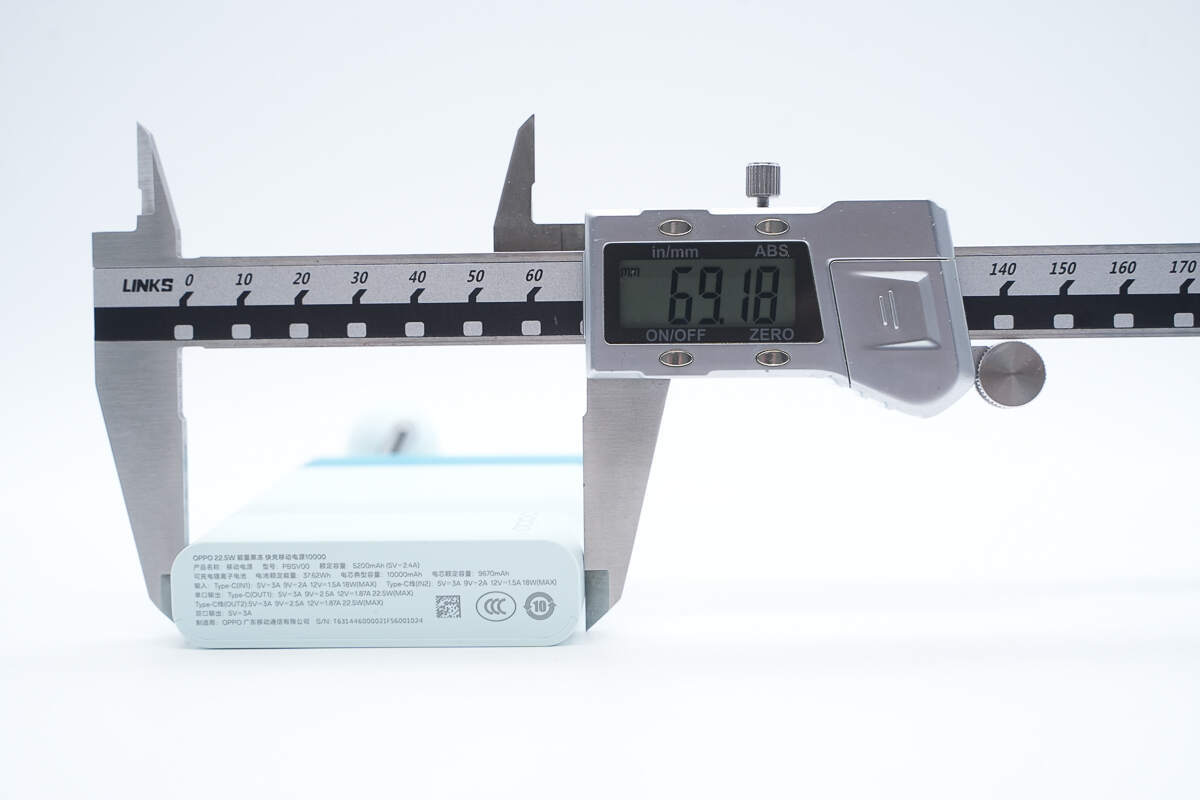

宽度为69.18mm。

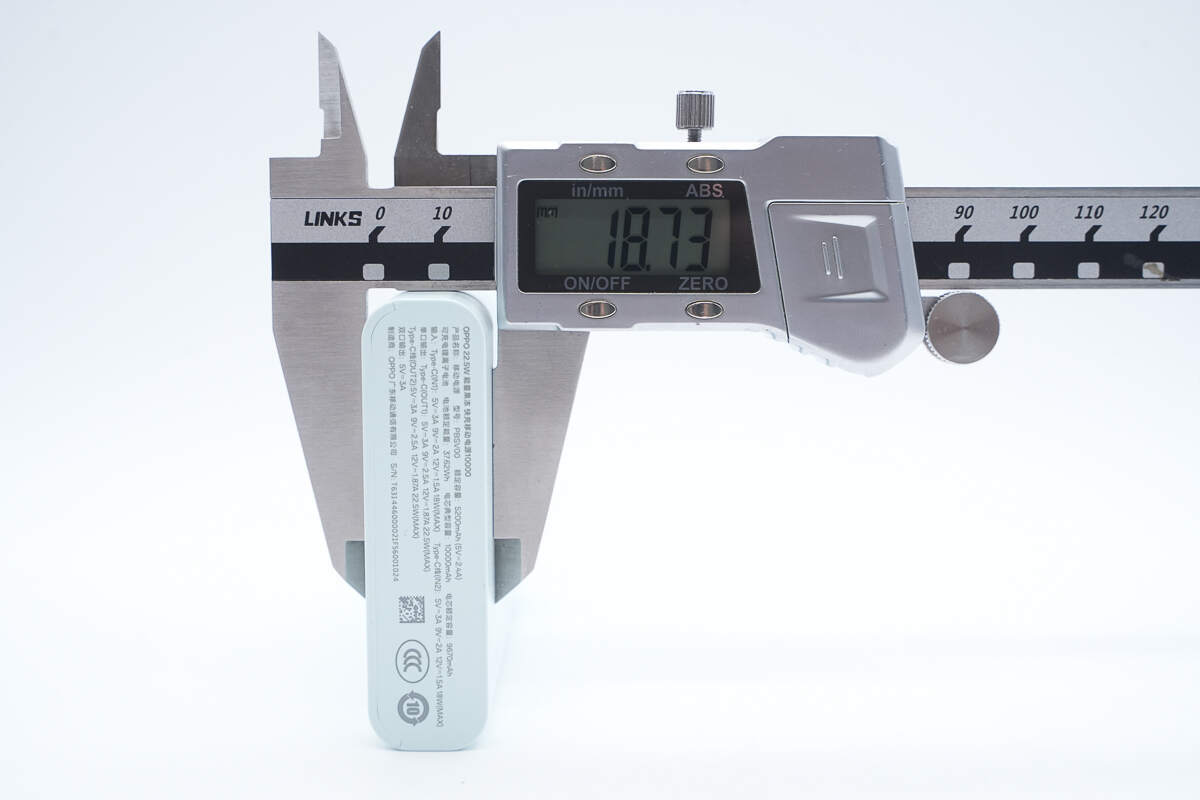

厚度为18.73mm。

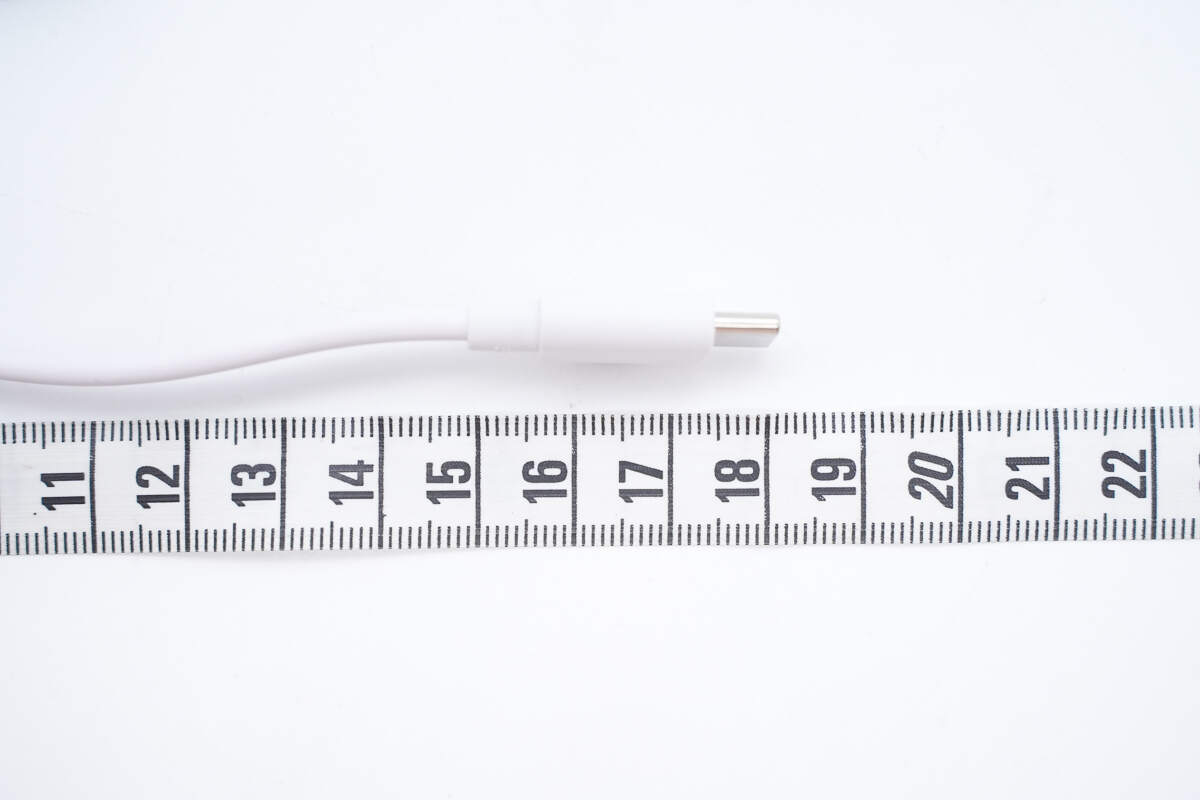

USB-C自带线长度约为18cm。

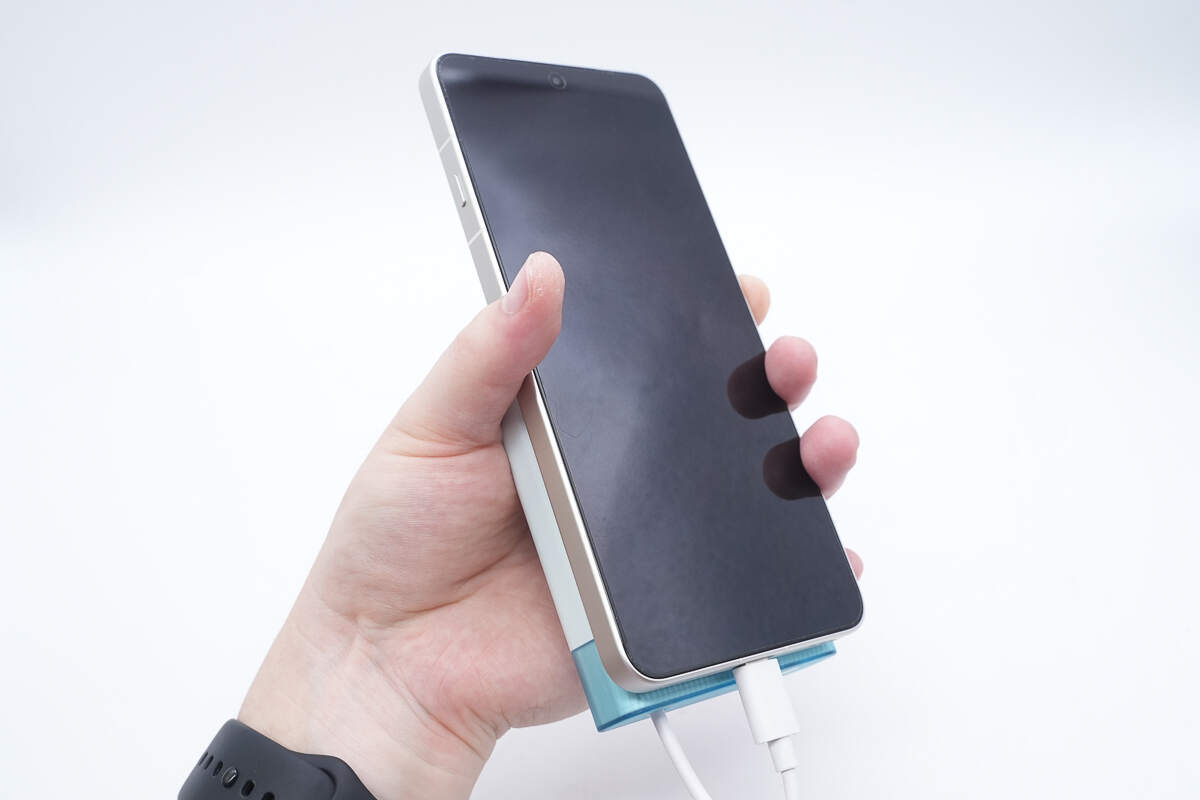

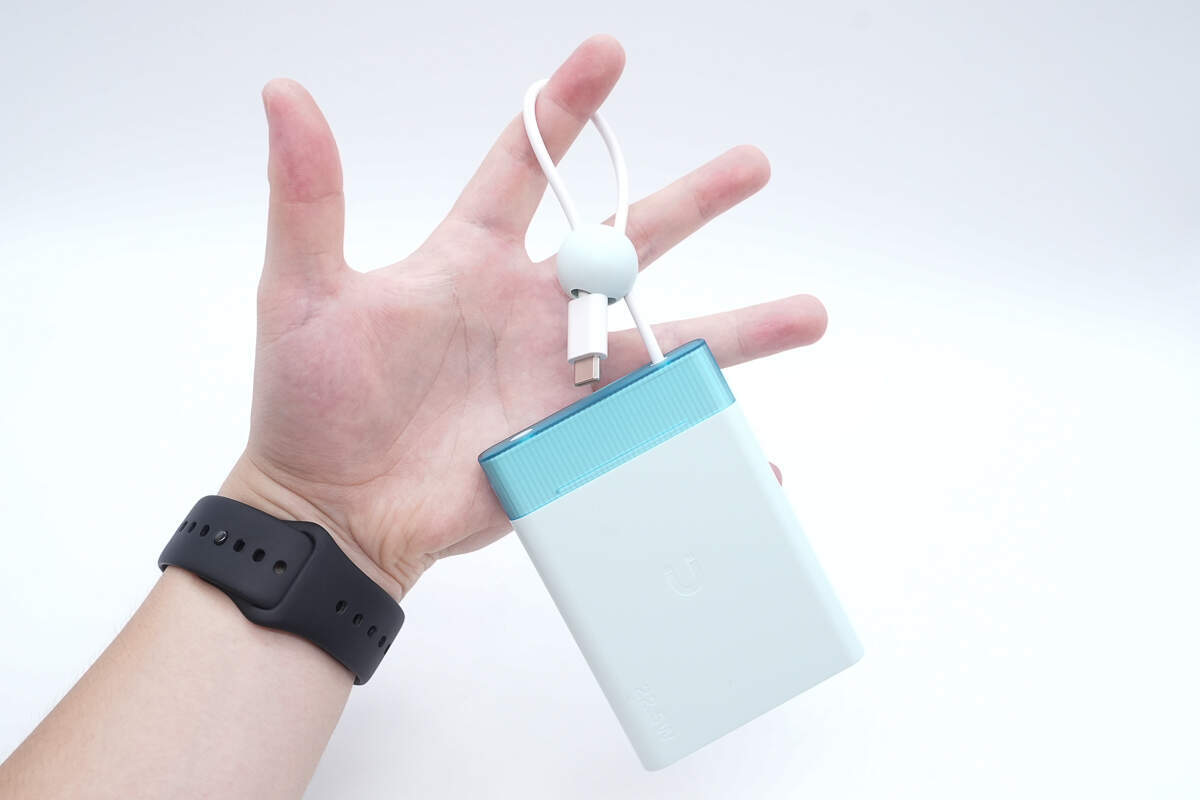

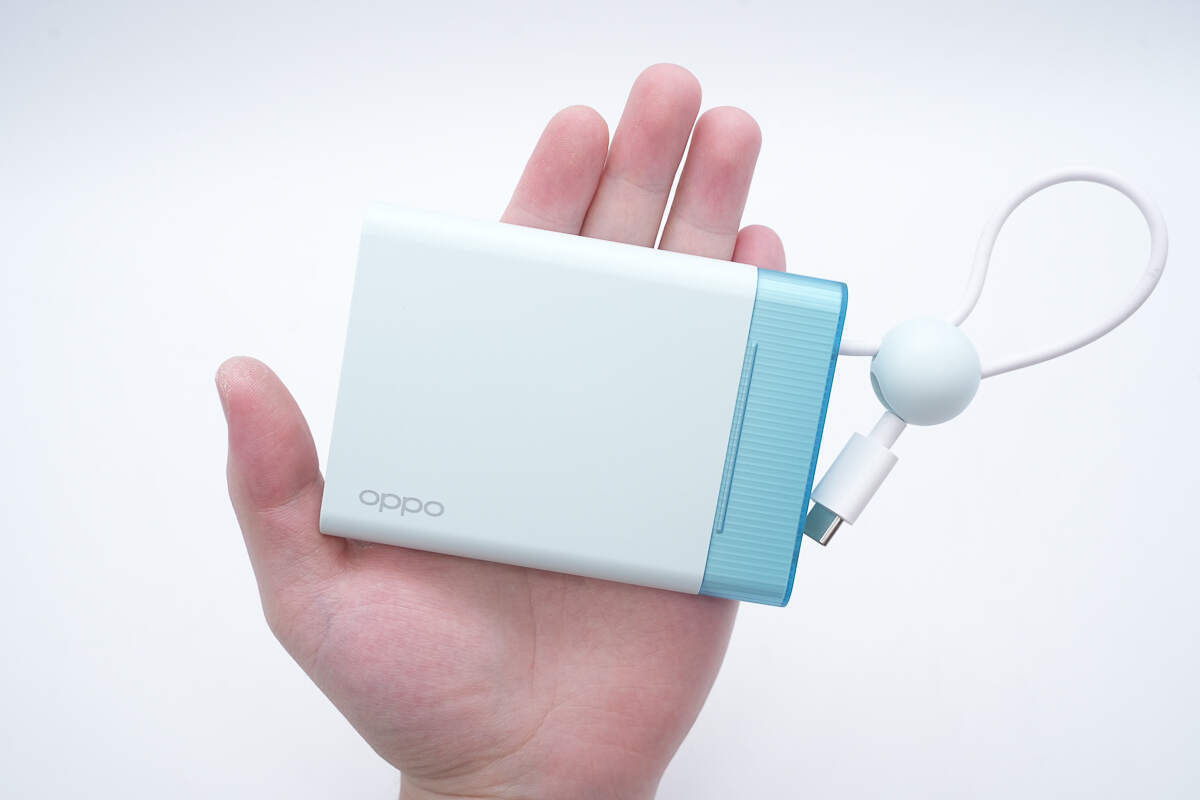

产品拿在手上的大小直观感受。

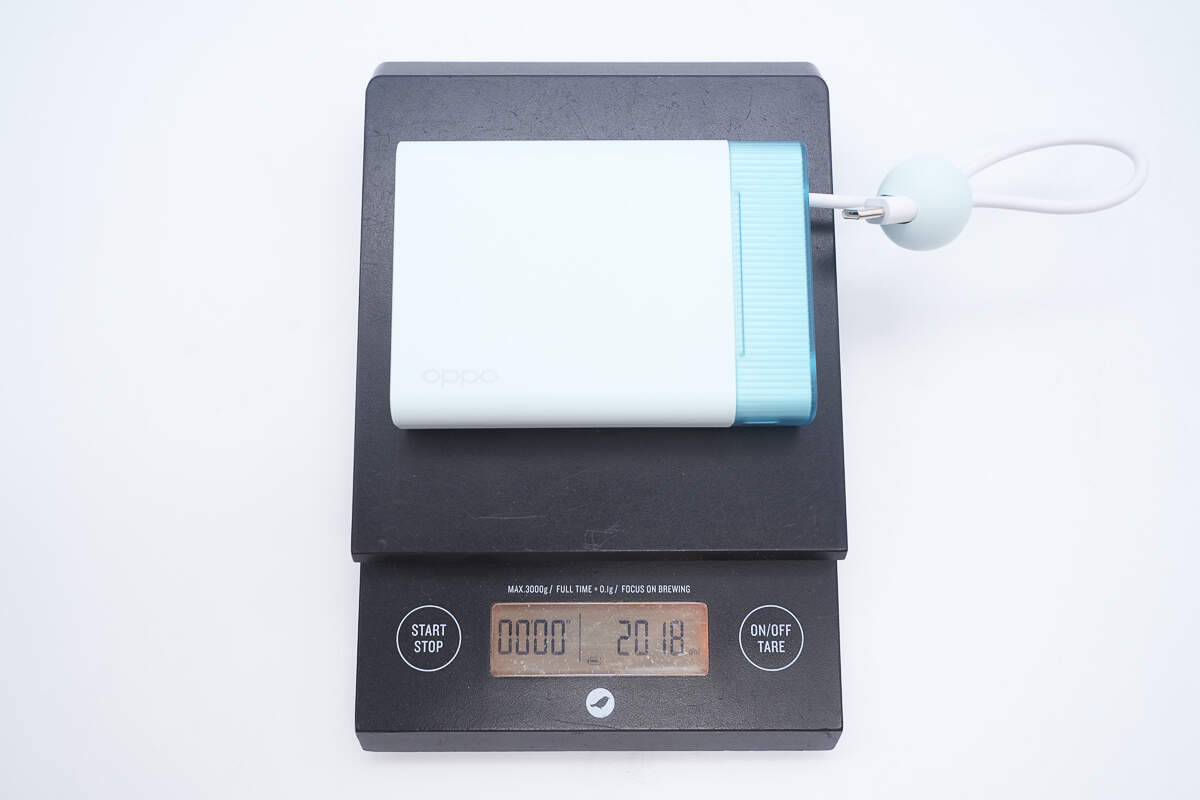

另外测得移动电源重量约为202g。

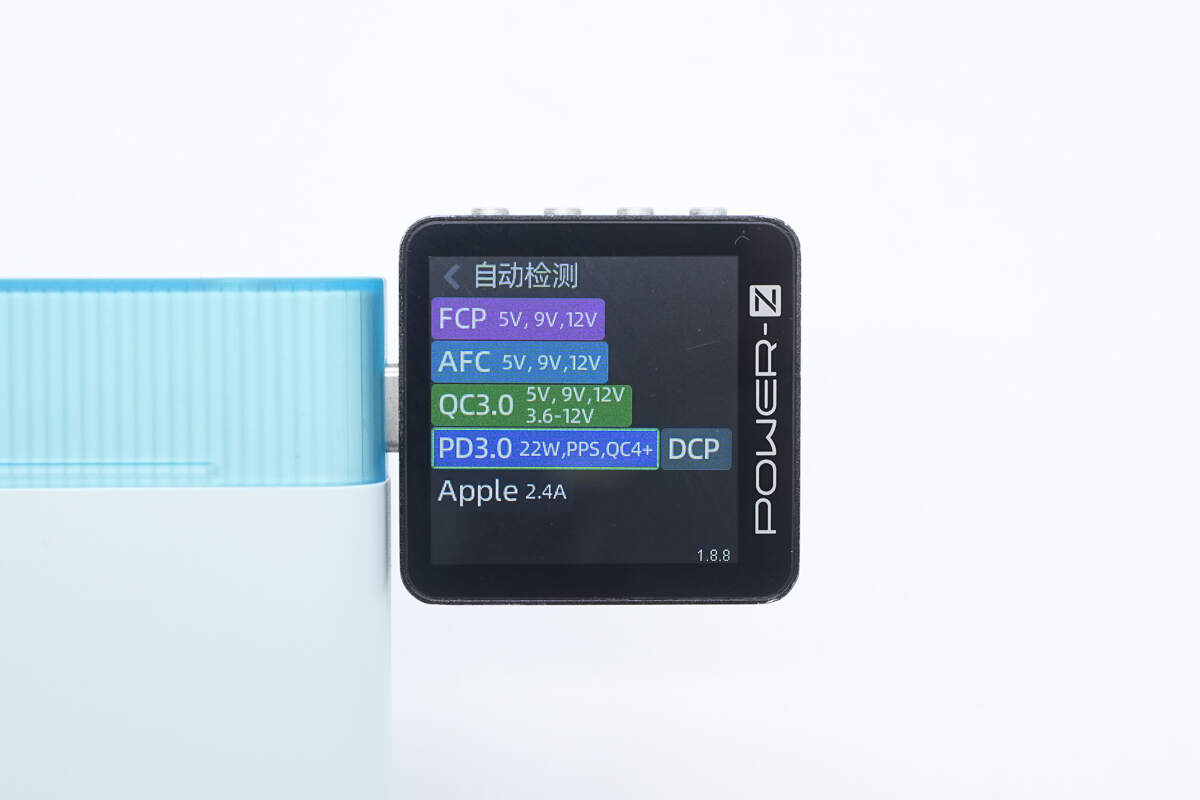

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

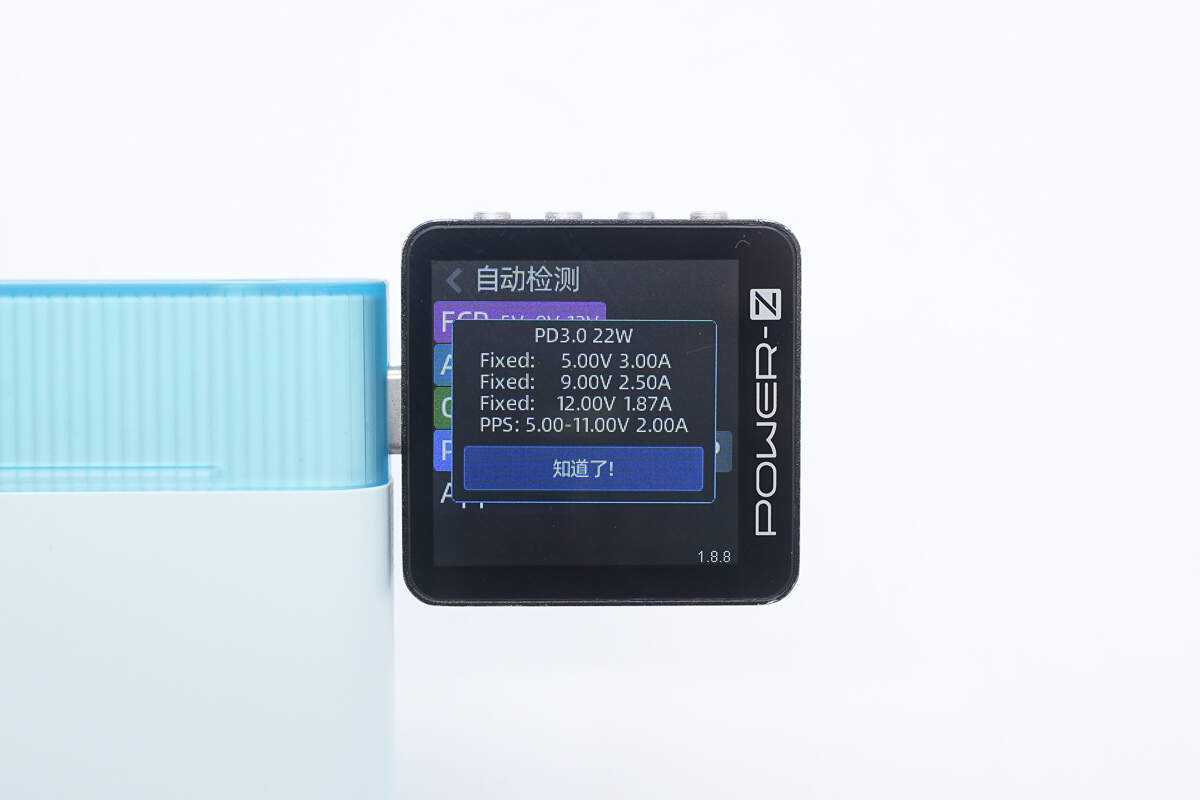

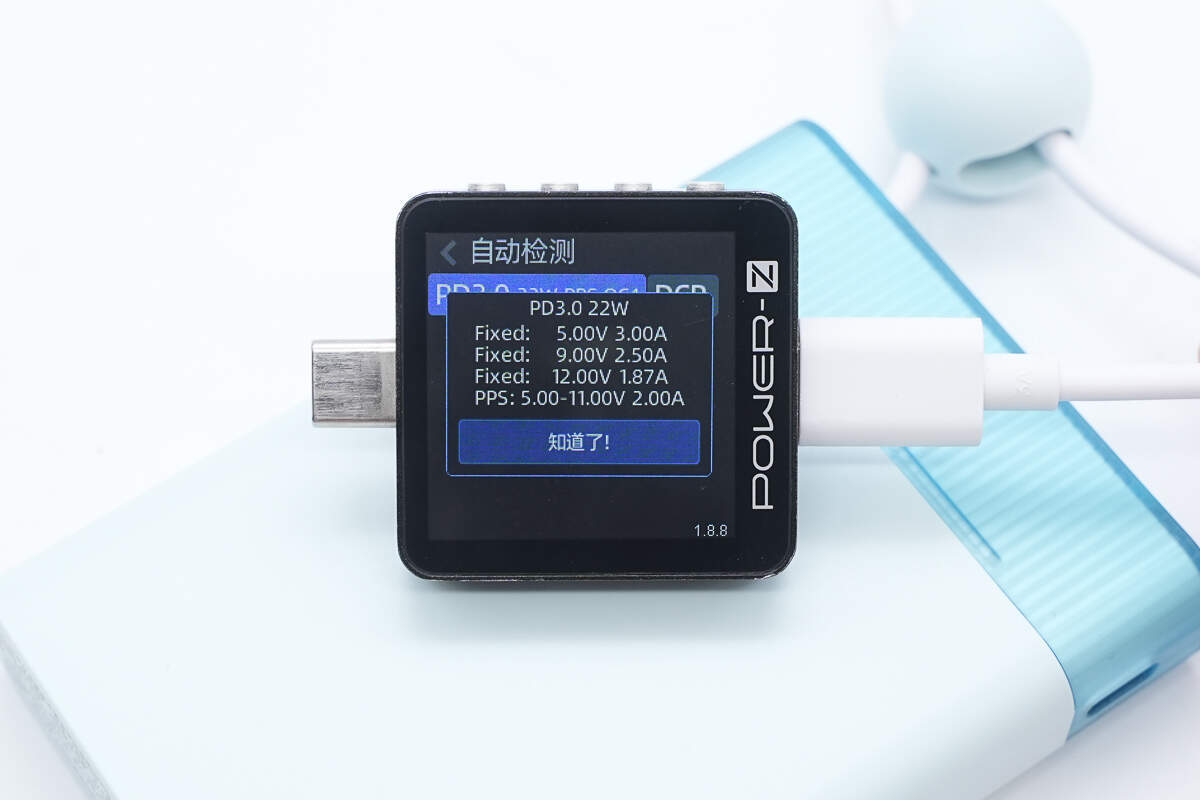

PDO报文显示USB-C口还具备5V3A、9V2.5A、12V1.87A三组固定电压档位，以及5-11V2A一组PPS电压档位。

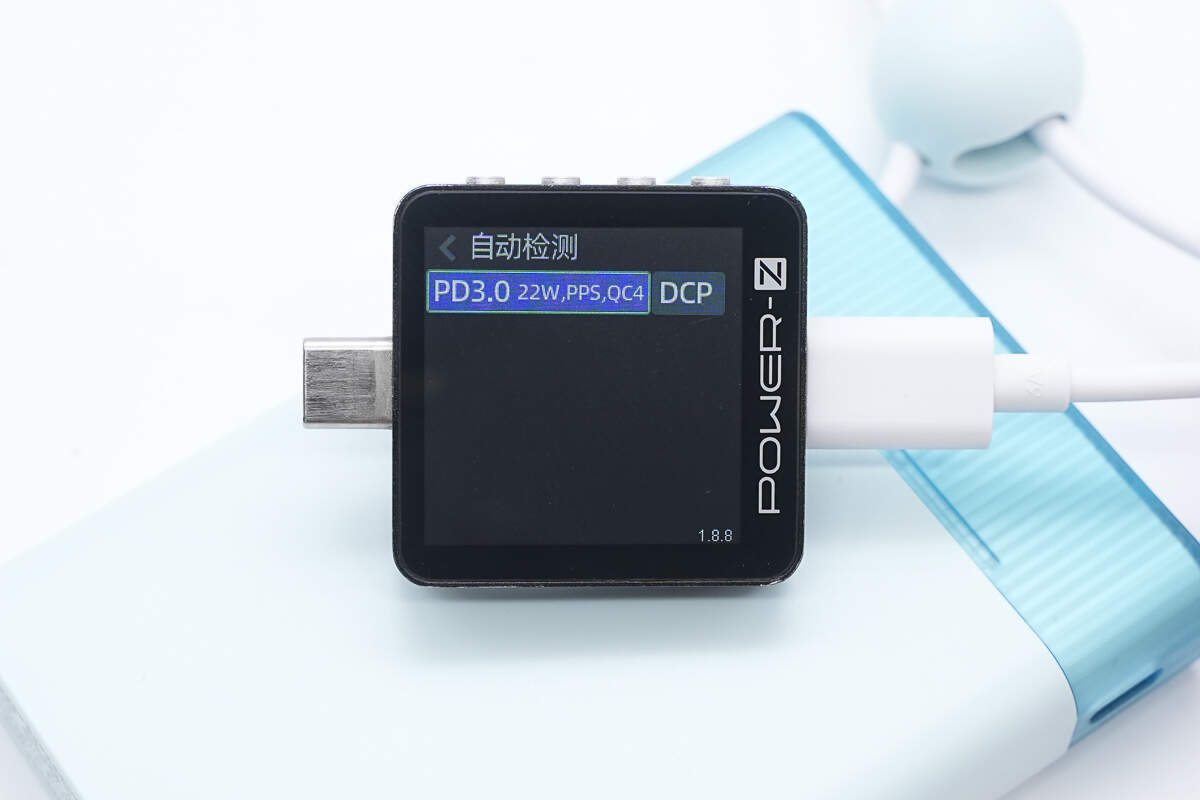

测得USB-C自带线支持PD3.0、PPS、QC4+、DCP充电协议。

PDO报文显示结果与USB-C口的相同。

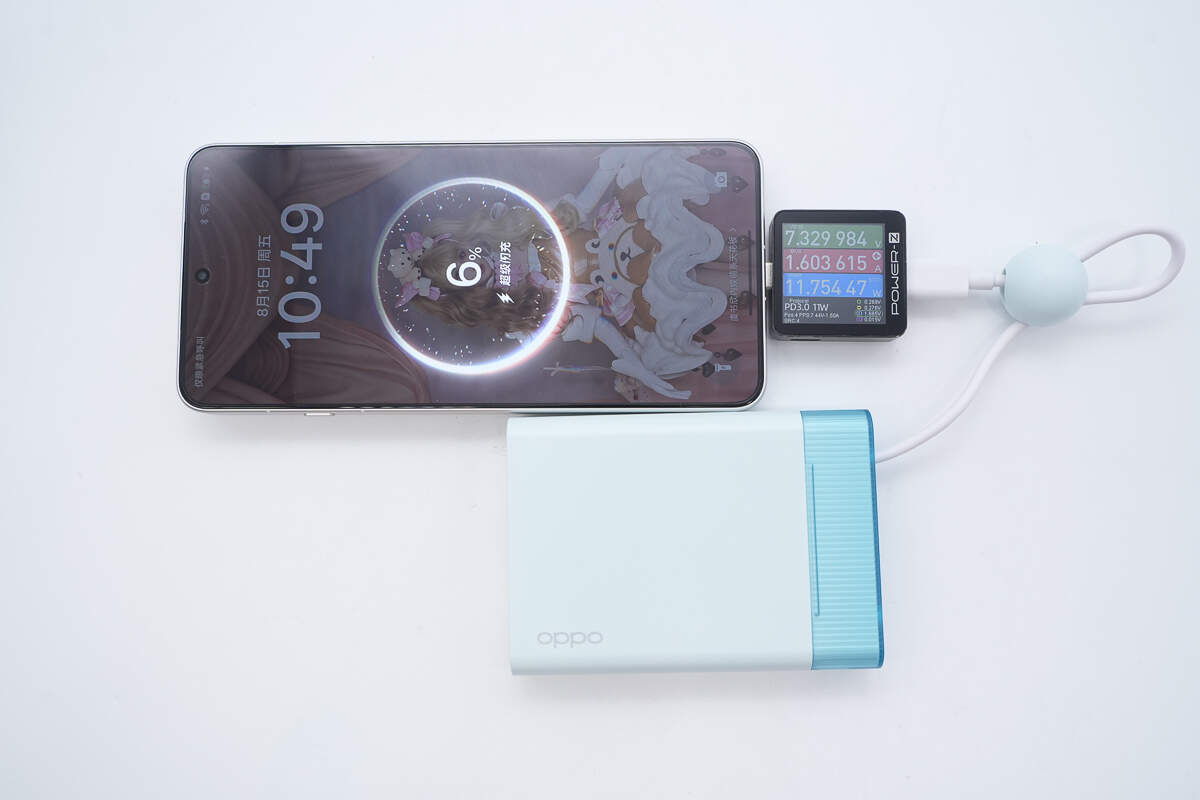

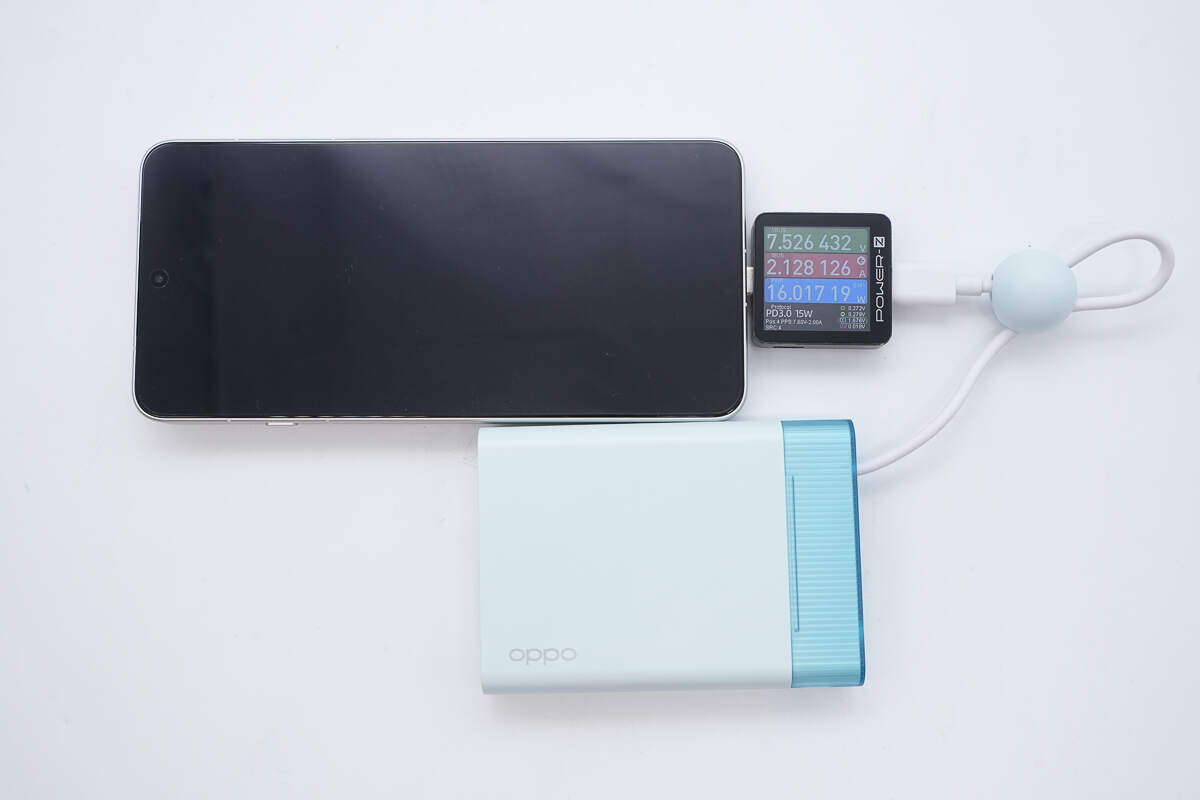

使用移动电源USB-C自带线给OPPO Find X8 Ultra充电，成功开启OPPO超级闪充。

当充电功率爬升到稳定状态，测得功率约为16W。

OPPO能量果冻快充移动电源拆解

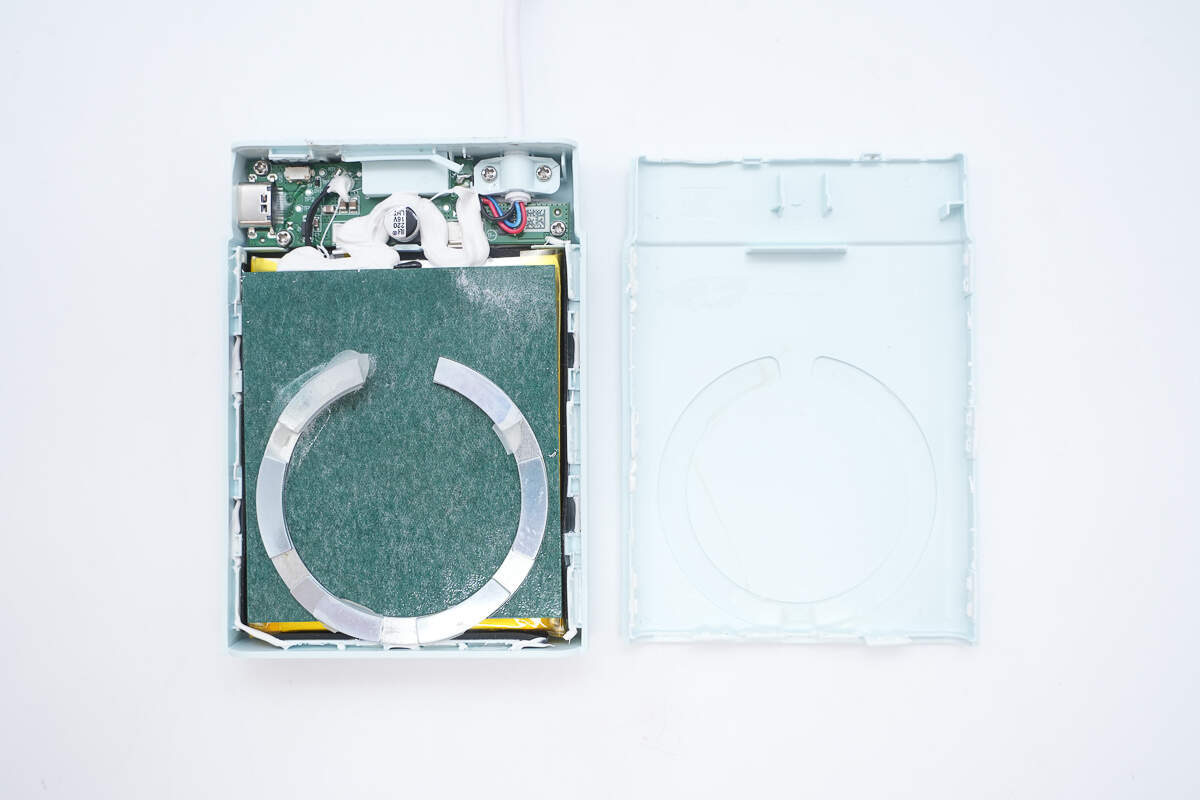

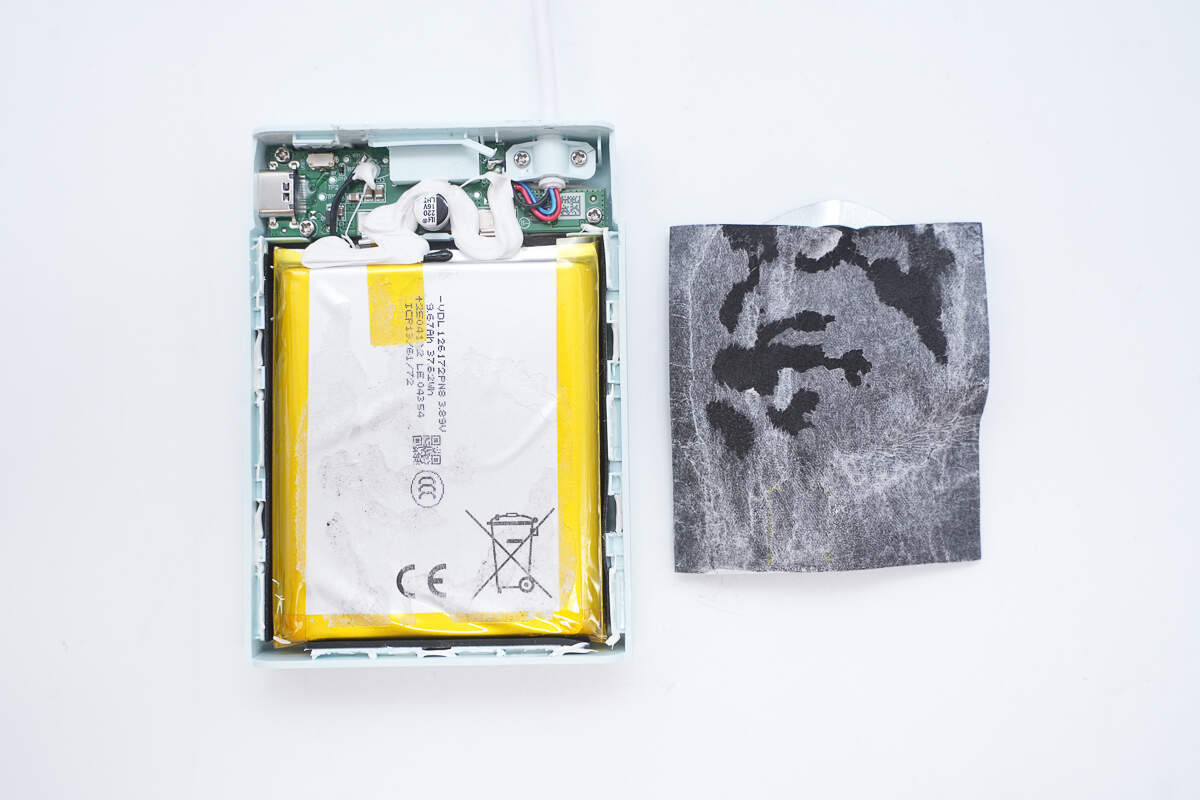

将移动电源外壳拆开，壳体采用卡扣进行封装。

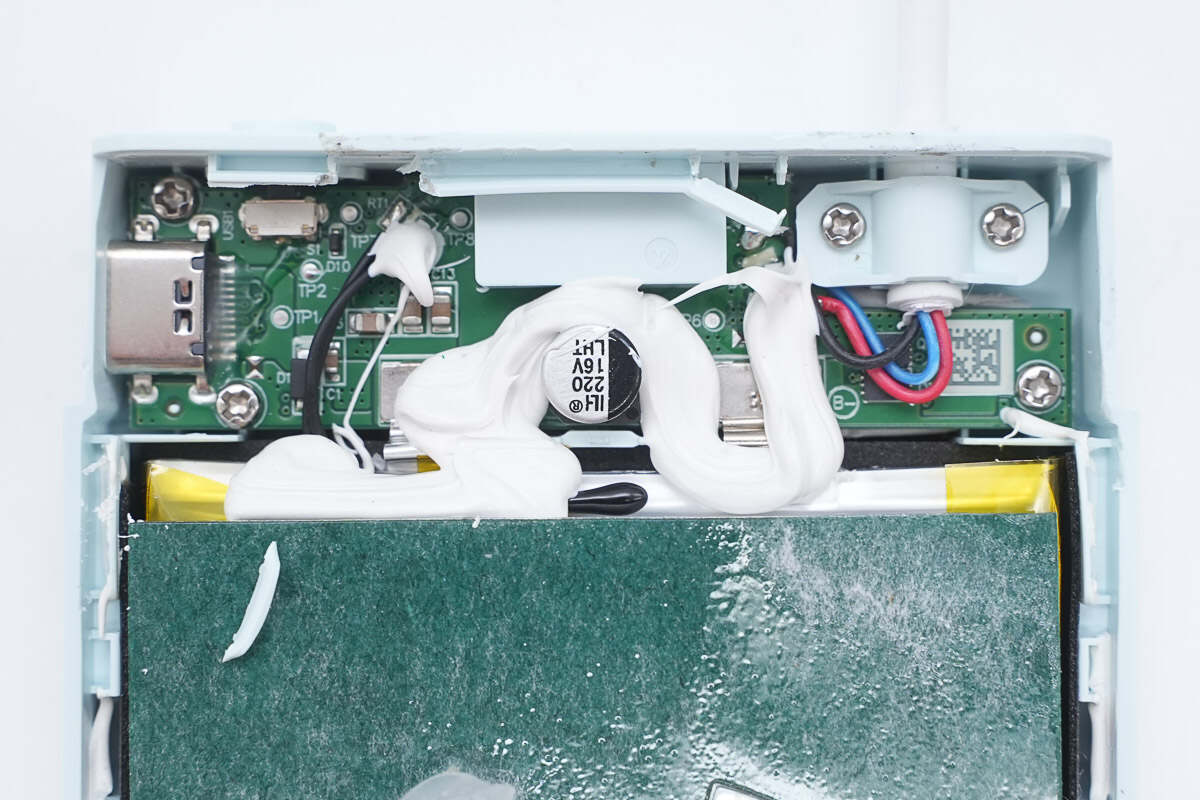

内部PCB板以及USB-C自带线通过螺丝进行固定，热敏电阻、电容等打胶加固，电芯与PCB板通过镍片点焊连接。

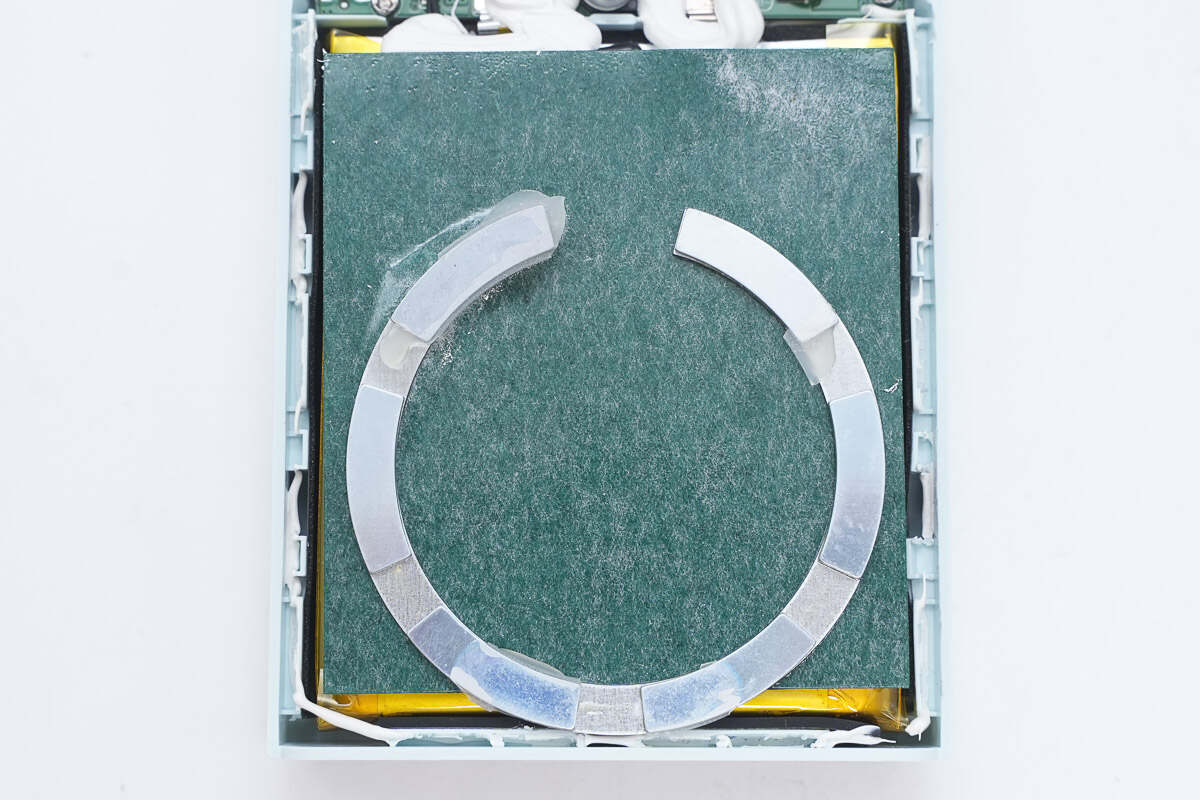

电芯上放置磁铁环，之间设有青稞绝缘纸进行隔离。

电芯与壳体之间填充缓冲泡棉进行保护，磁铁环打胶水固定。

青稞绝缘纸通过双面胶与电芯粘贴固定。

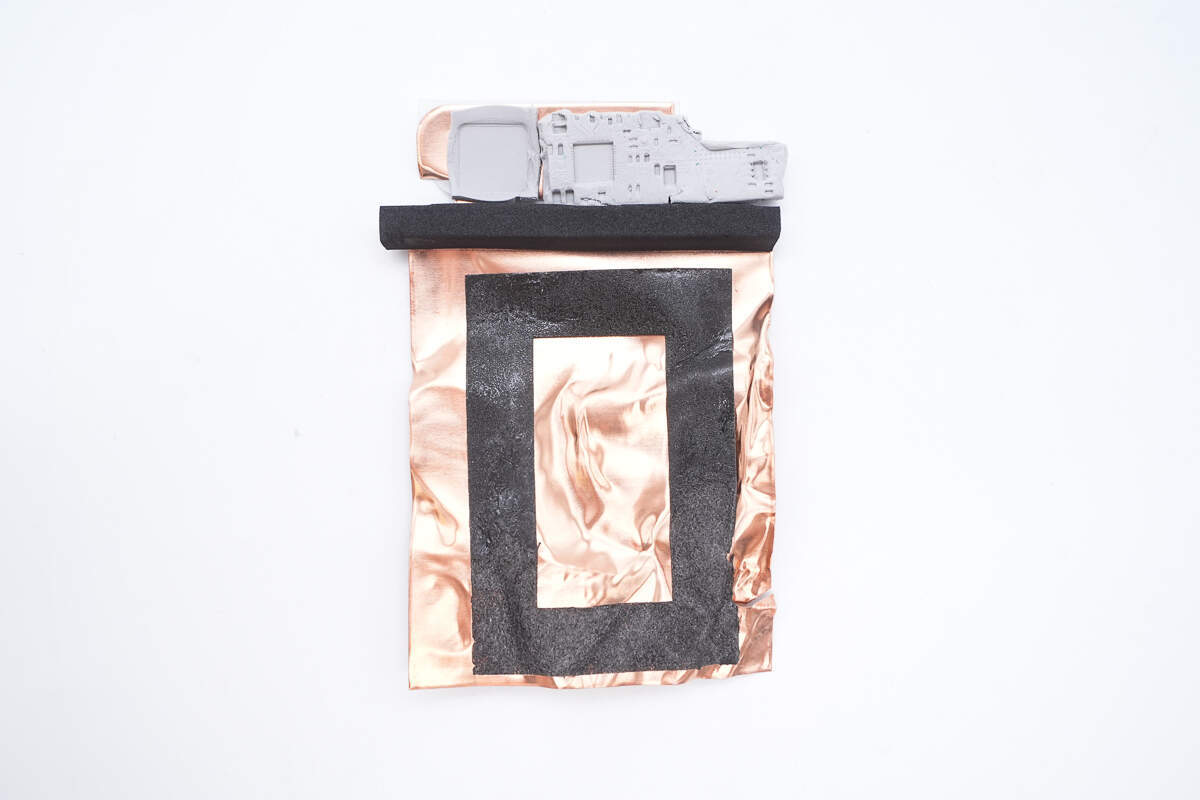

拆下电芯以及PCB板，下方区域还设有散热铜箔以及导热垫。

散热铜箔上贴有双面胶以及泡棉。

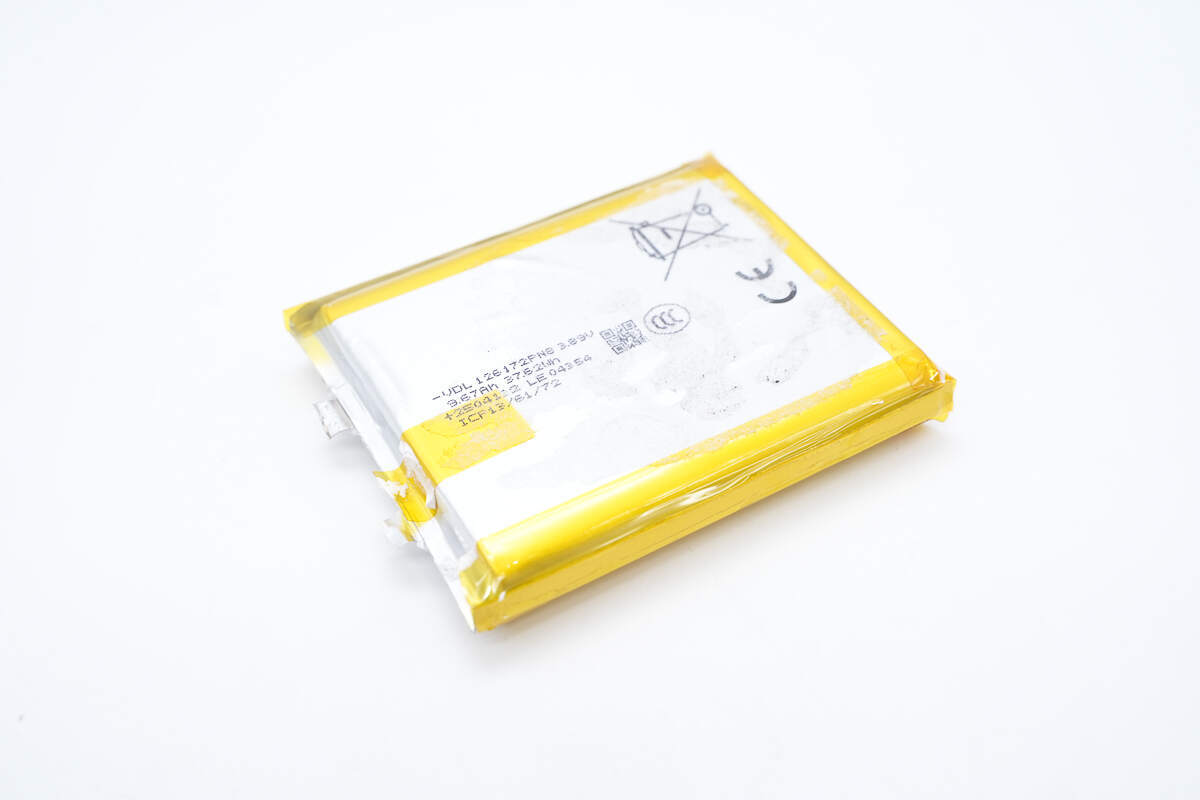

电芯周边粘贴绝缘胶带保护。

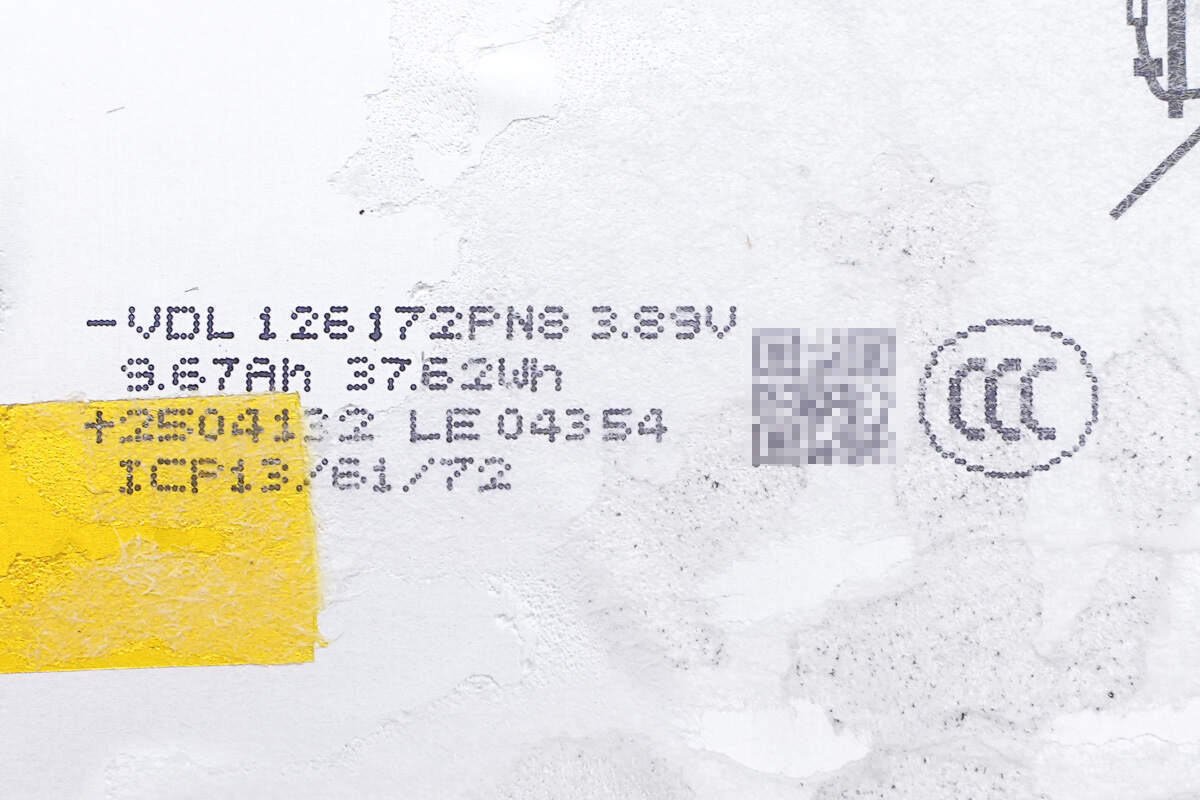

电芯来自VDL紫建，型号126172PN8，标称电压3.89V，额定容量9.67Ah，能量37.62Wh，已通过CCC认证。

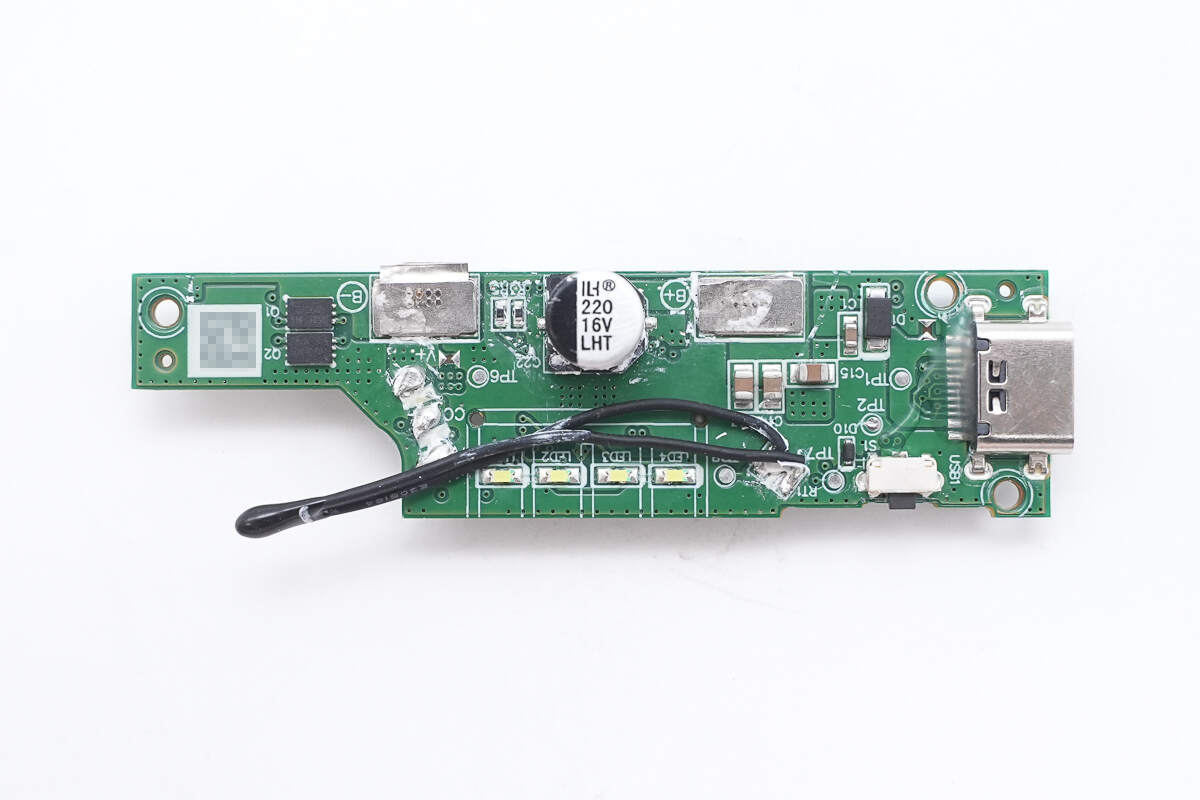

将PCB板正面白胶清理掉，板子上设有锂电保护管、滤波电解电容、热敏电阻、LED指示灯、电源键等，USB-C接口母座打胶水加强保护。

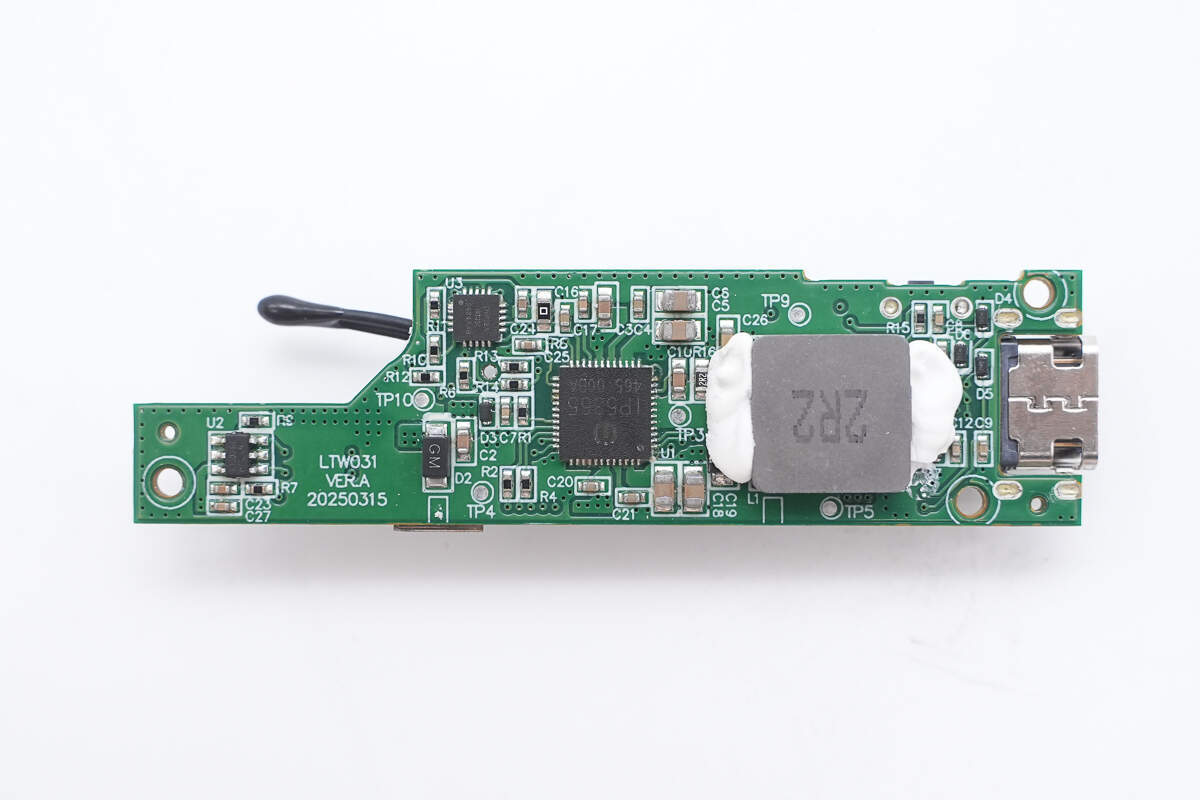

板子背面设有移动电源主控芯片、锂电保护芯片、

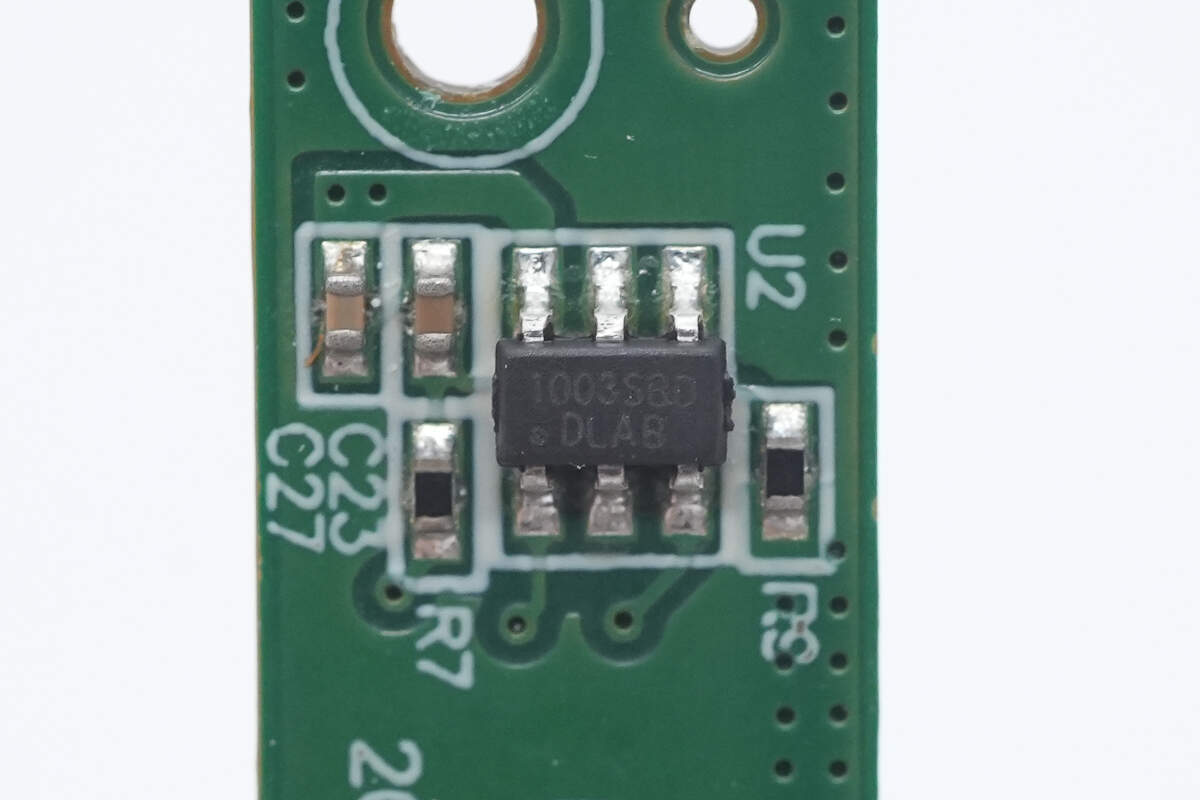

锂电池保护芯片来自创芯微，丝印1003SBD，实际型号为CM1003-SBD，是一颗单节锂电池保护芯片，支持高压锂电池应用，过充电保护电压为4.475V，具备20mV精度，过放电保护电压为2.76V，精度为50mV，采用SOT23-6封装。

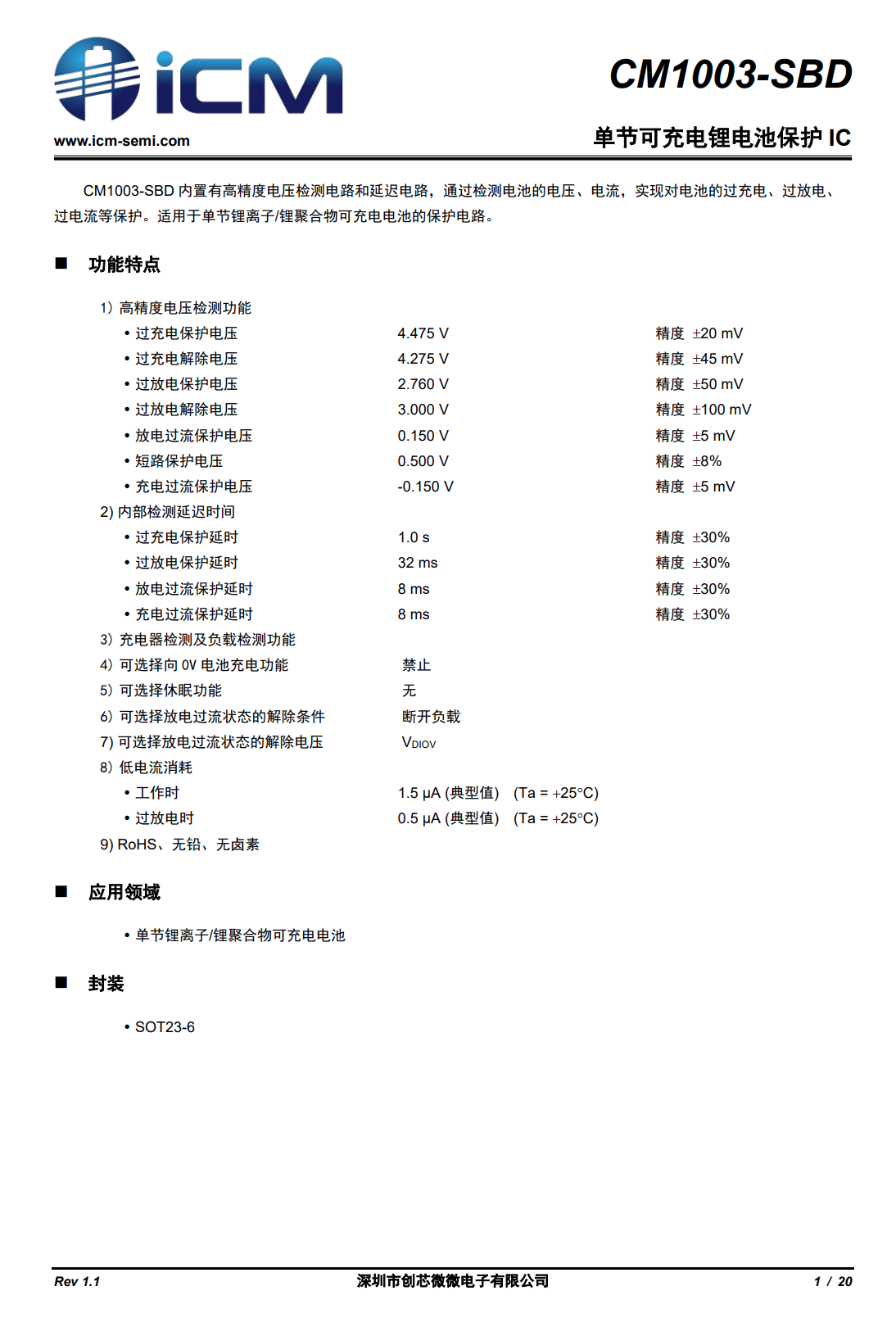

创芯微 CM1003-SBD 资料信息。

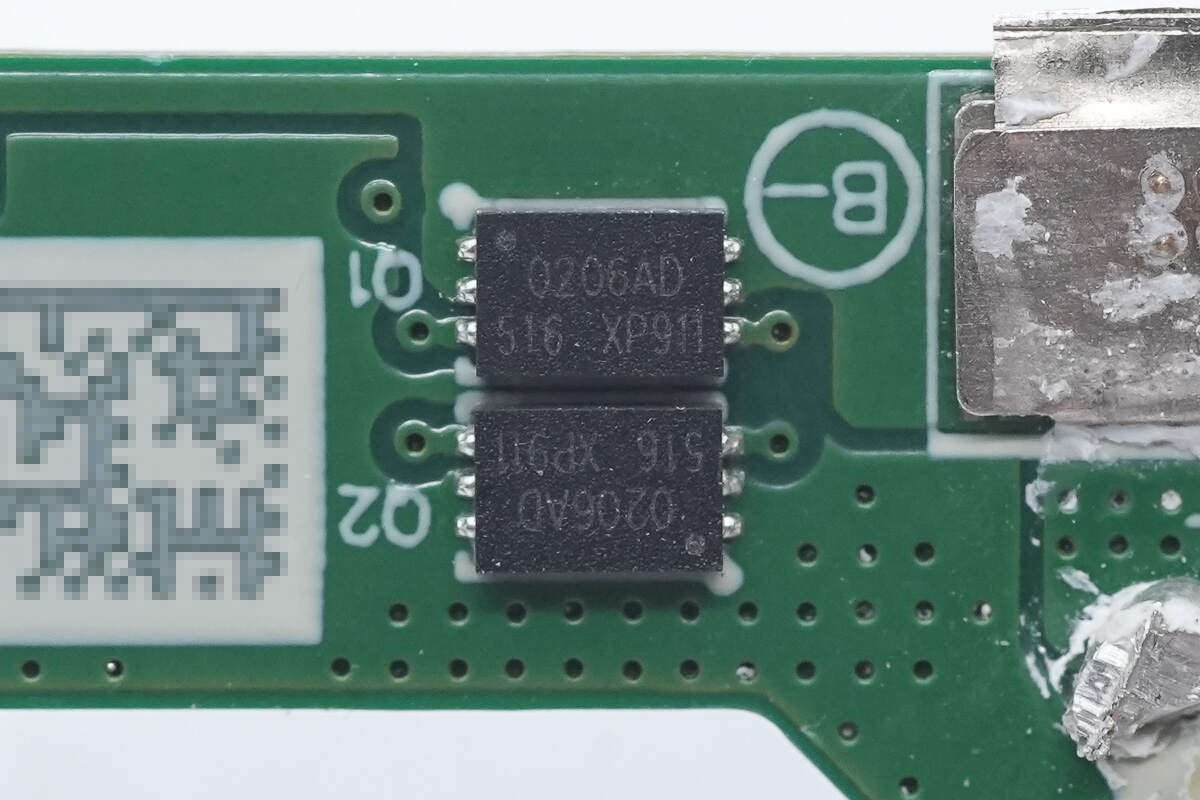

两颗锂电保护管来自CRM祥瑞微，丝印0206AD，实际型号为CRMVATU0206AD，双NMOS管，耐压20V，导阻6.7mΩ，采用DFN2x3-6L-D封装。

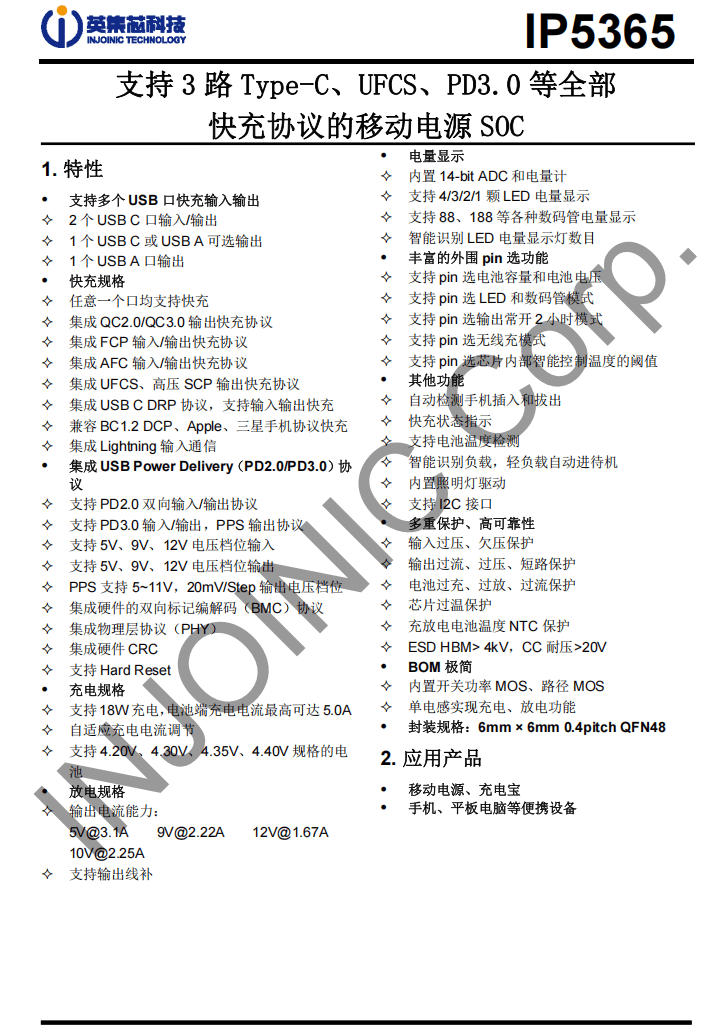

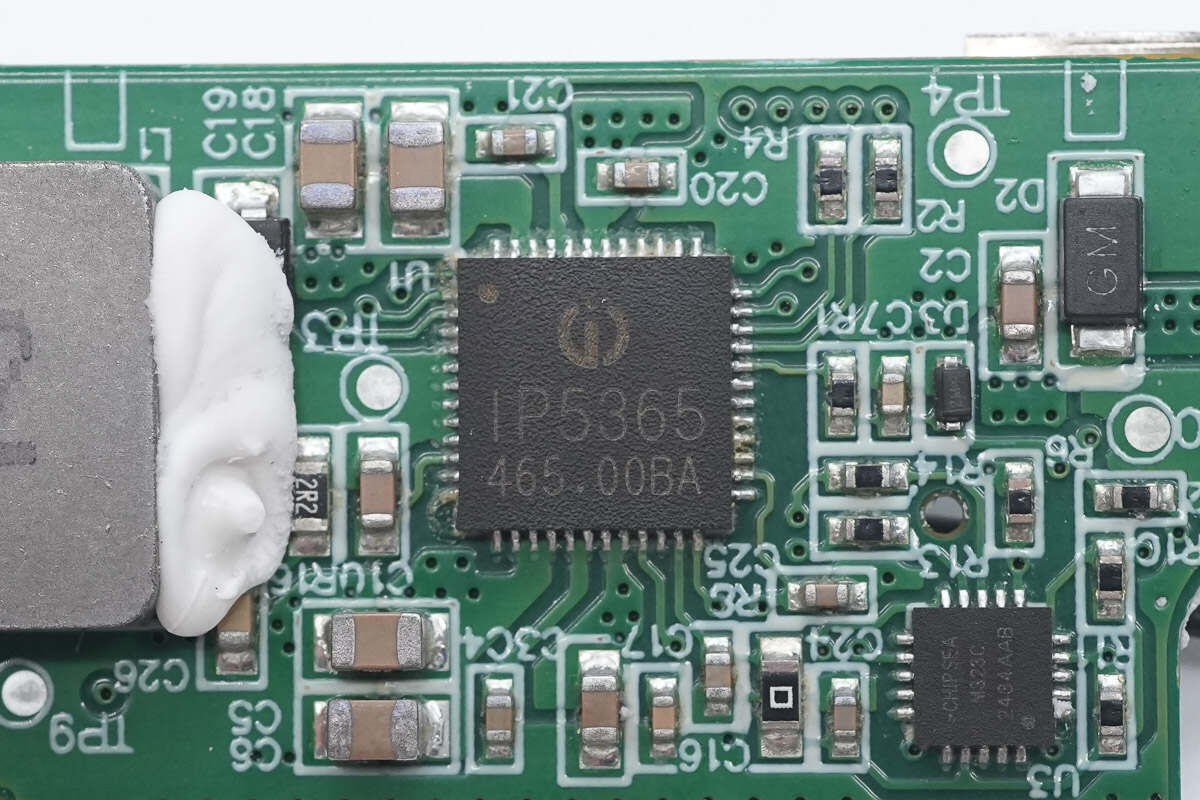

移动电源SOC芯片来自英集芯，型号IP5365，芯片具备两个USB-C接口输入和输出，一个USB-C接口或USB-A口输出，一个USB-A口输出，共计支持三路USB-C接口，且任一接口均支持快充。芯片支持PD3.0快充，PPS快充和UFCS融合快充，支持AFC、FCP、SCP、QC2.0/3.0快充协议，并集成Lightning输入通信。

IP5365支持18W快速充电，电池端充电电流可达5A，支持4.2V、4.3V、4.35V和4.4V电池应用。芯片内置开关功率MOS、路径MOS，内部集成14位ADC，支持1-4灯LED电量显示，支持88或188数码管电量显示，支持自动开关机，集成输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放和过流保护，芯片内置过热保护，并支持外接NTC进行电池温度保护。

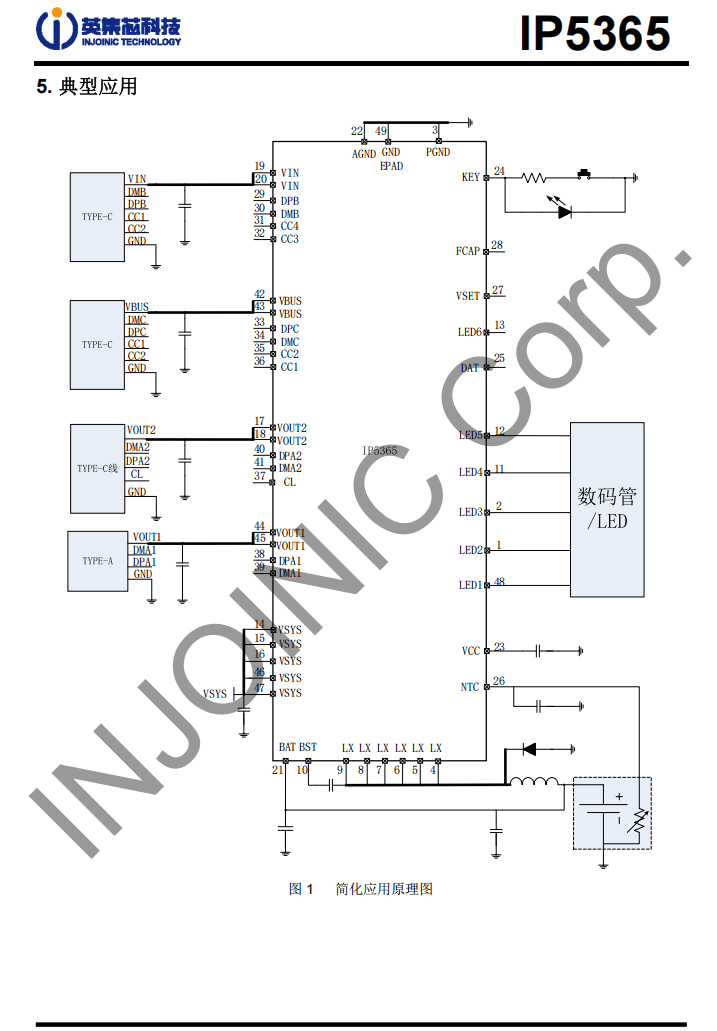

英集芯IP5365应用原理图，相比传统的解决方案，将各个接口的VBUS开关管集成在芯片内部，外围元件十分精简，大幅简化布局和用料。

充电头网拆解了解到，英集芯IP5365 SOC方案此前还被酷态科磁吸电能块、罗马仕22.5W 10000mAh自带线快充移动电源、倍思22.5W 10000mAh数显快充移动电源、亿喜20000mAh 20W快充移动电源等产品采用。

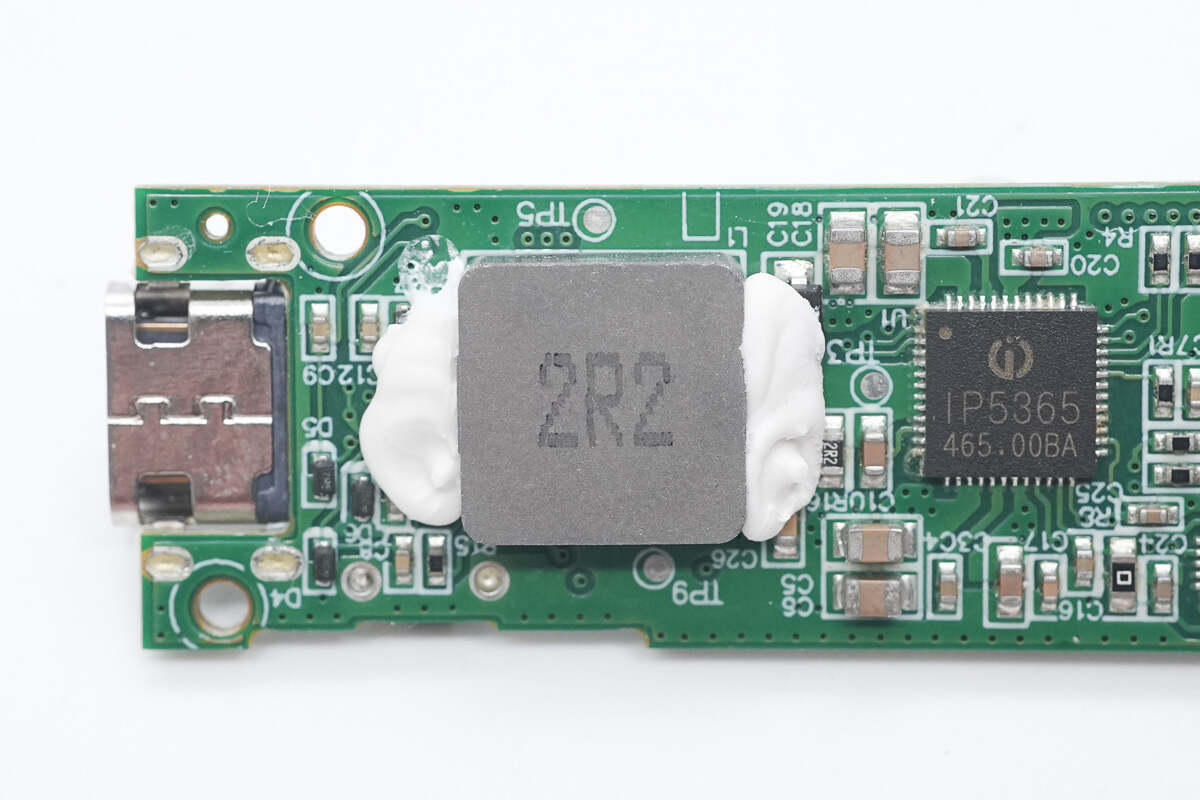

搭配的2.2μH合金电感特写。

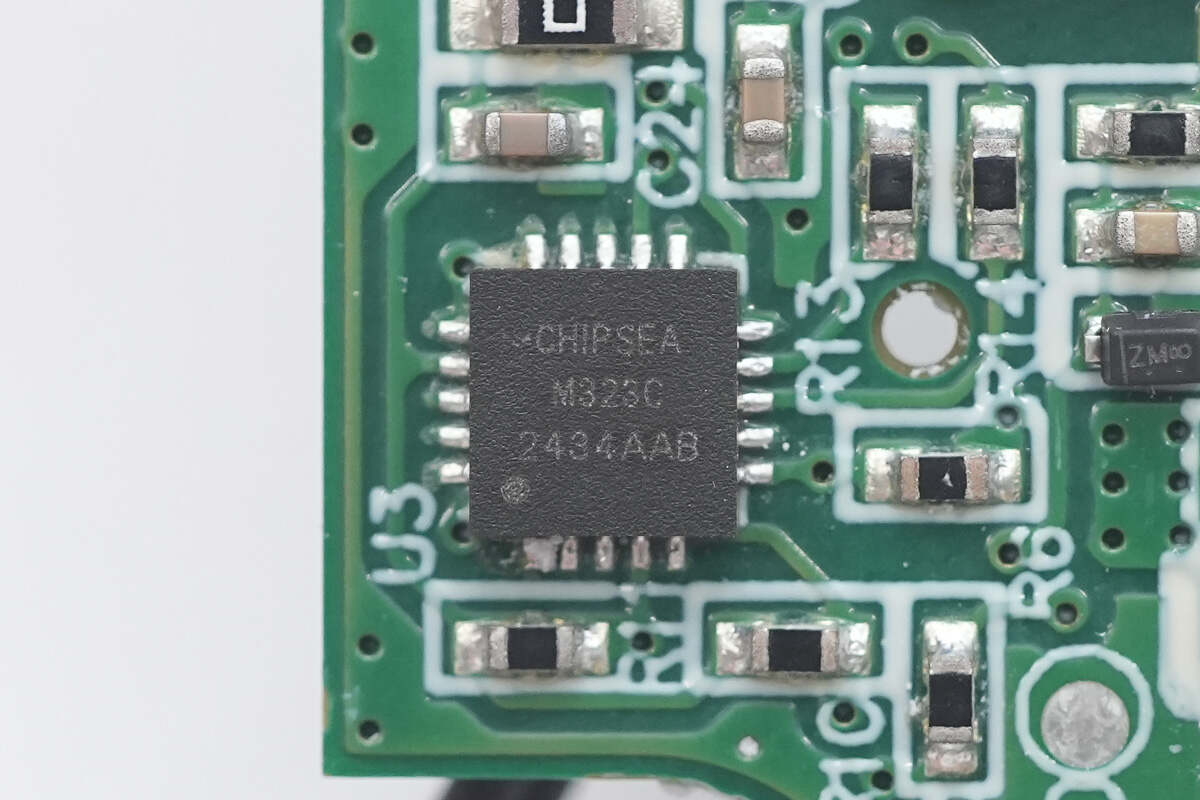

用于整机控制MCU采用芯海科技CS8M32X系列，芯片内置8Kx16位Flash、488字节SRAM，涵盖16至20脚等多款产品。芯片提供标准通信接口（FC和 UART），12位ADC，定时器。工作温度-40~85℃，工作电压1.8~5.5V，适用于电子烟等消费类电子产品。

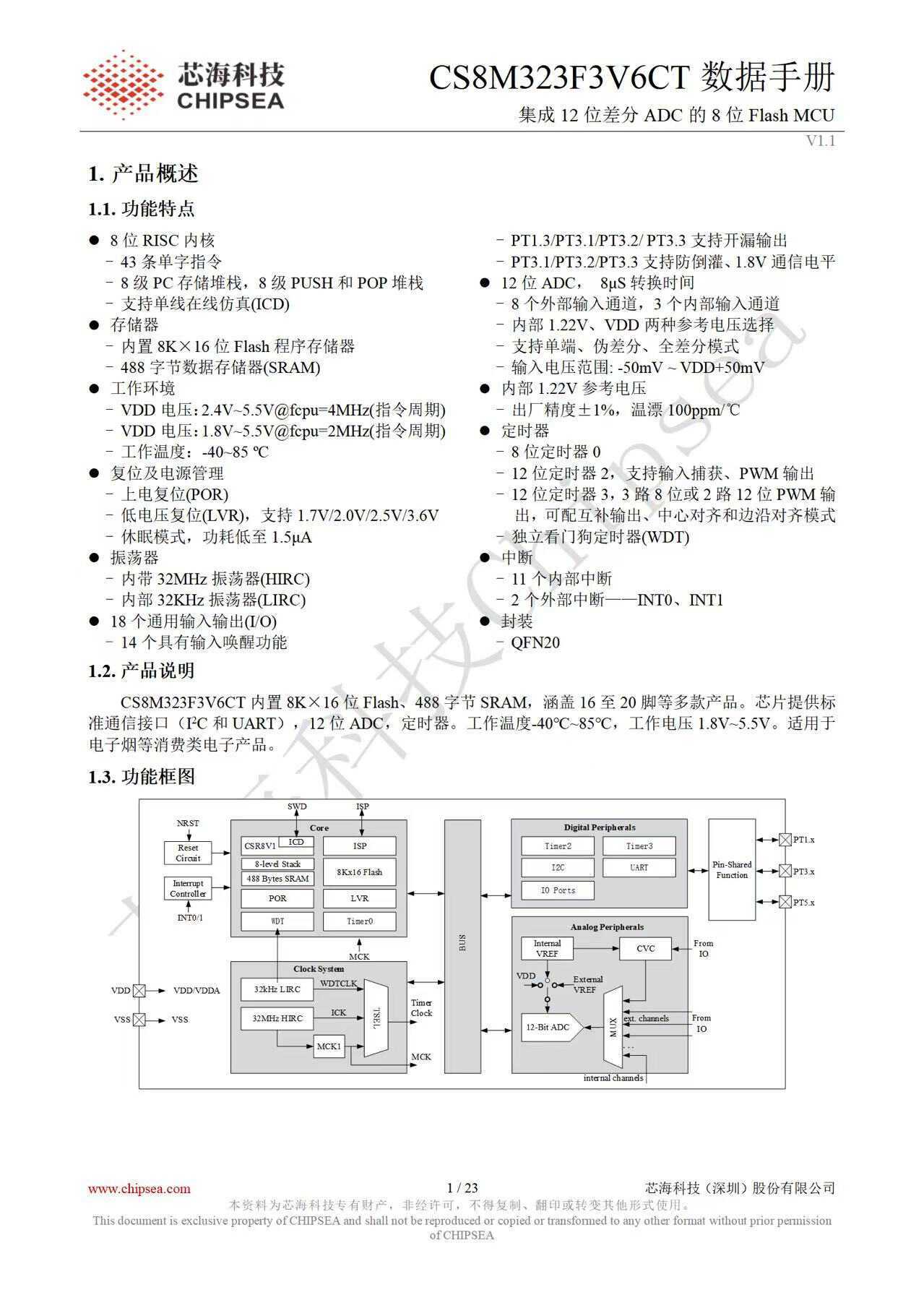

CS8M32X系列资料信息。

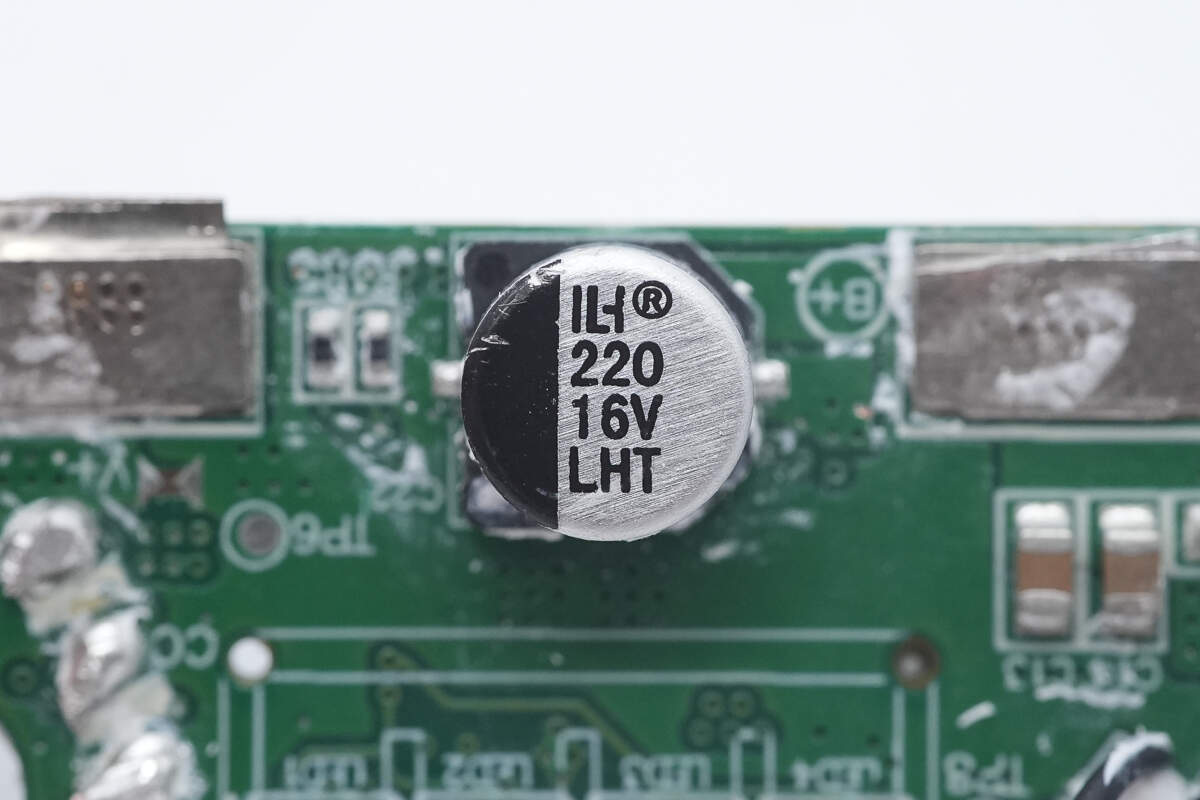

滤波电解电容来自CHAOH超慧电子，规格为16V220μF。

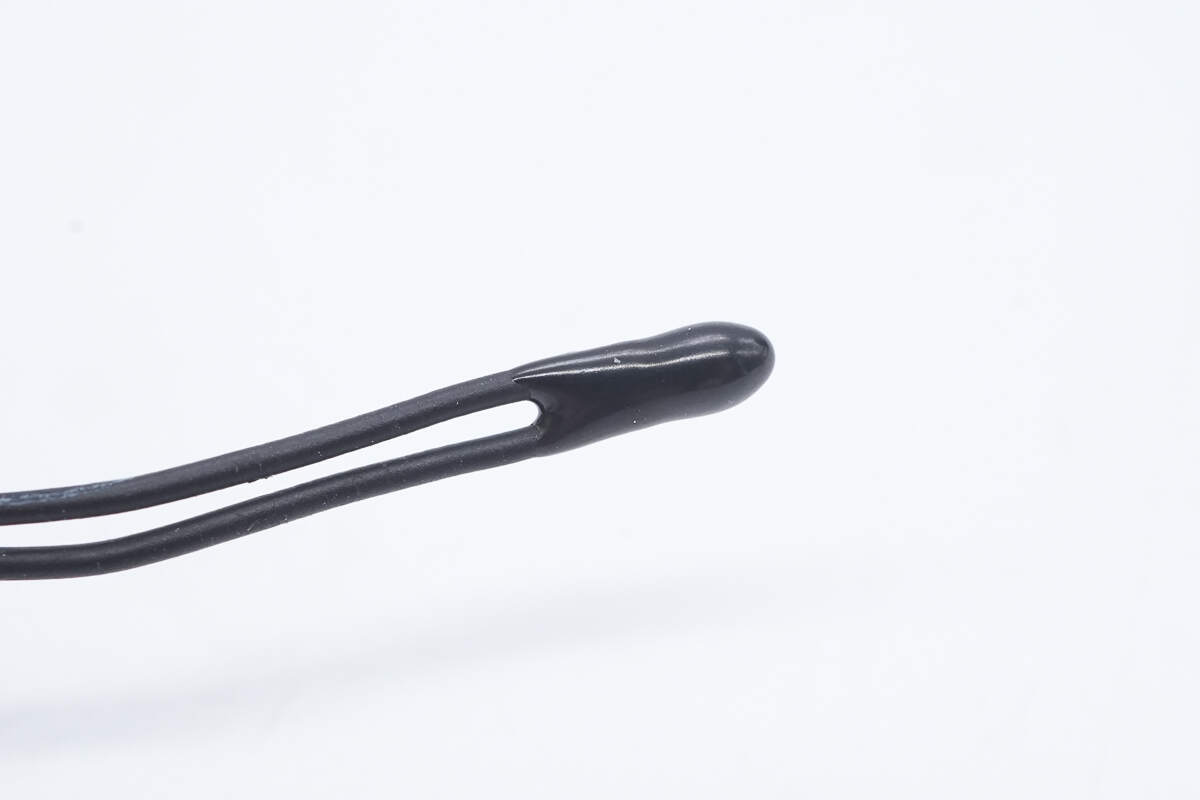

热敏电阻特写，用于电芯温度监控。

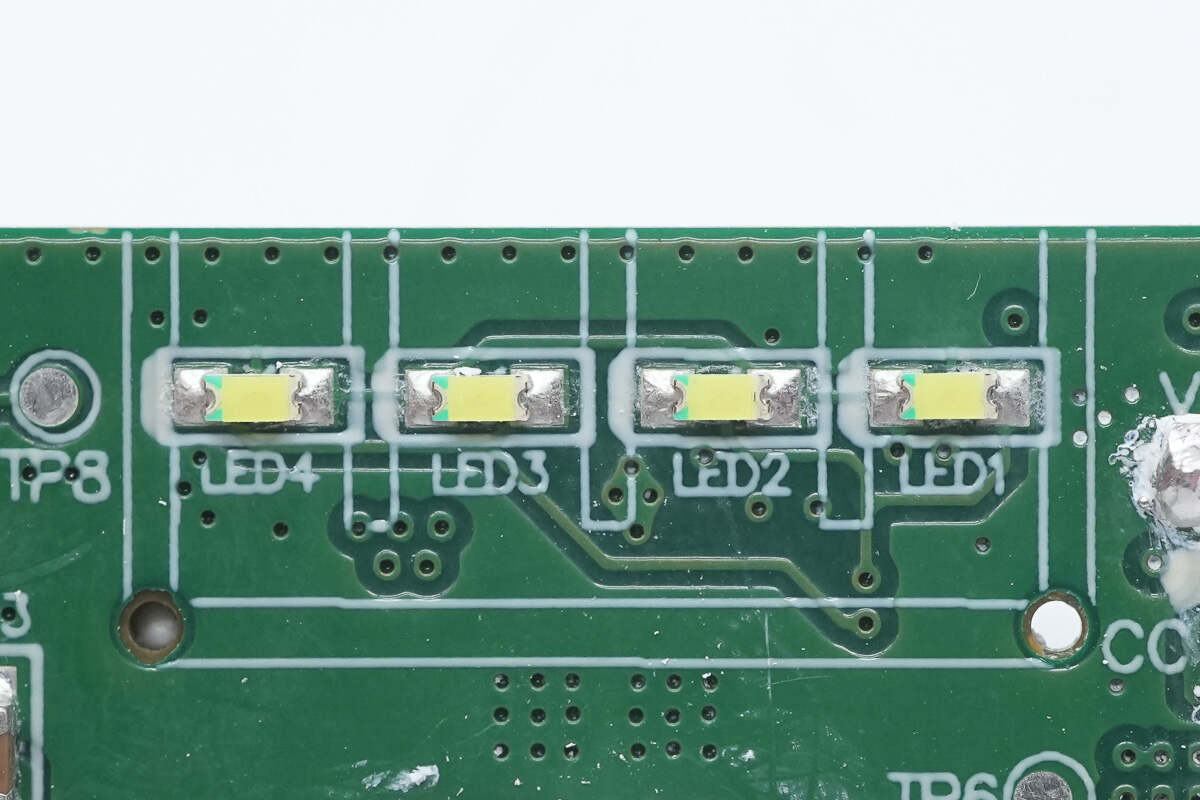

四颗LED电量指示灯特写。

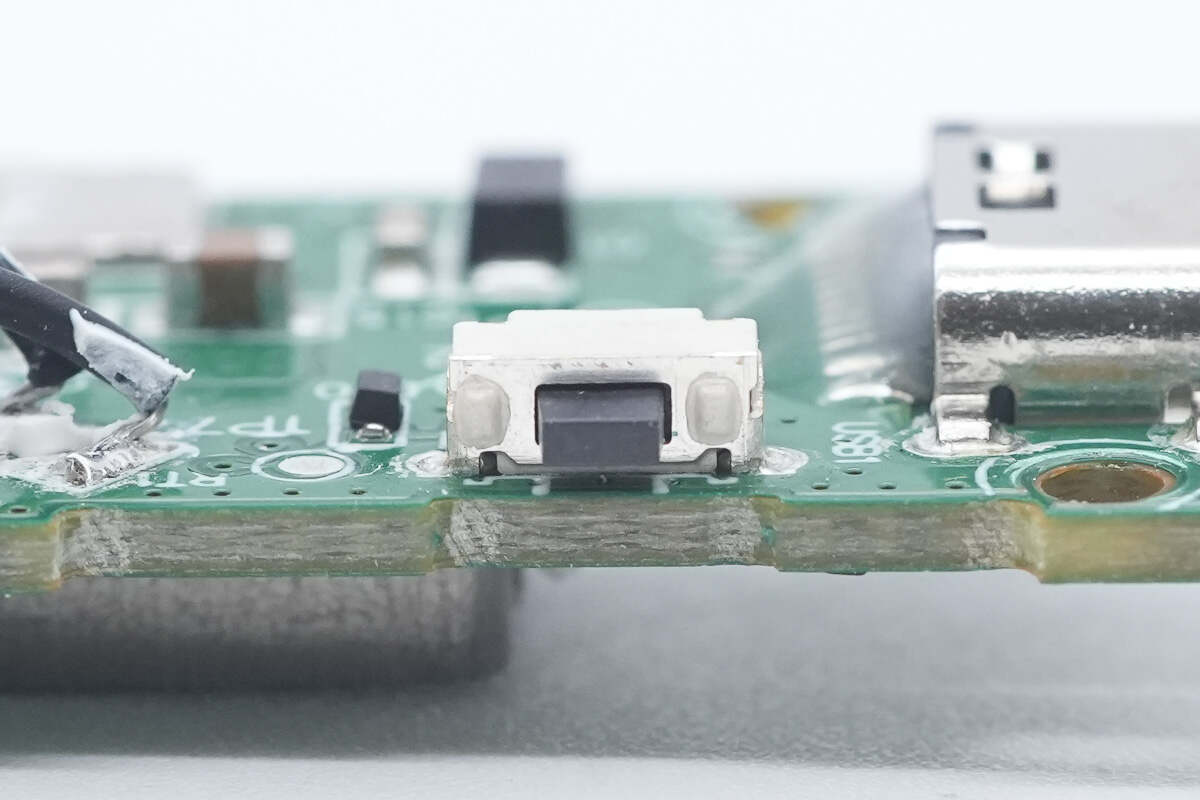

电源键贴片焊接。

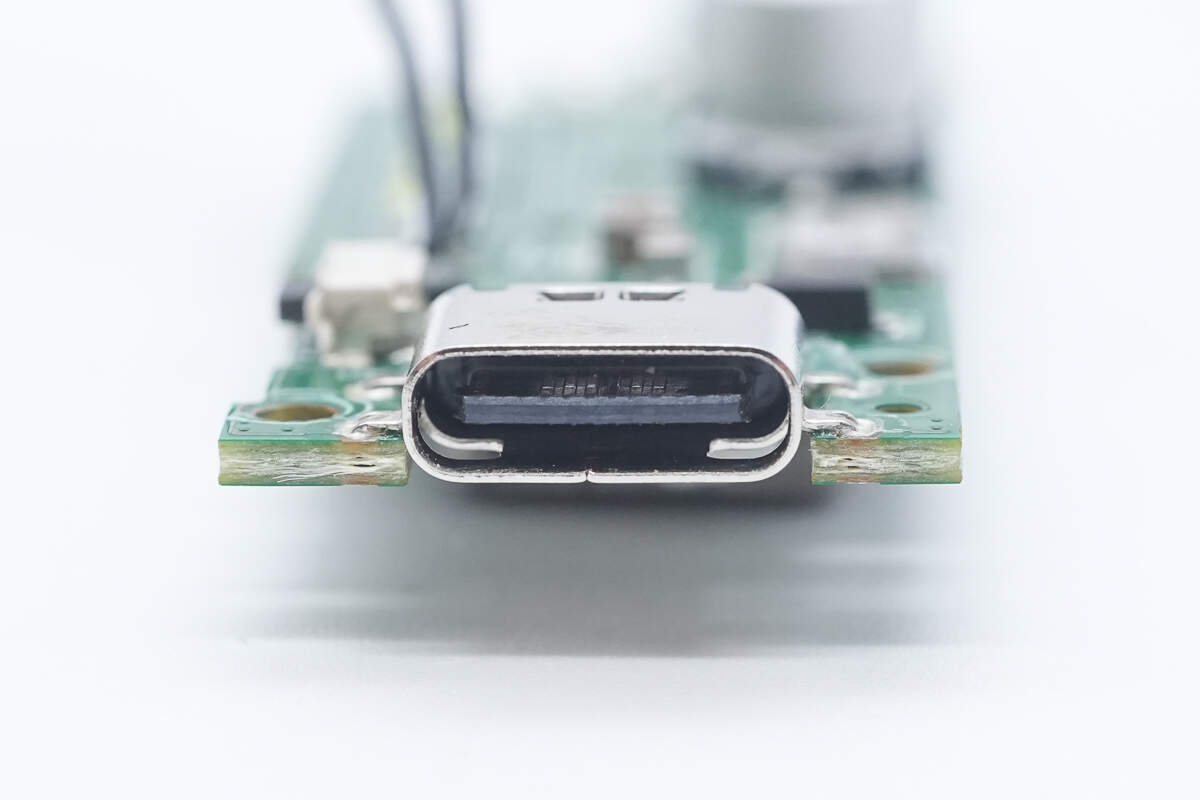

USB-C接口母座特写，过孔焊接。

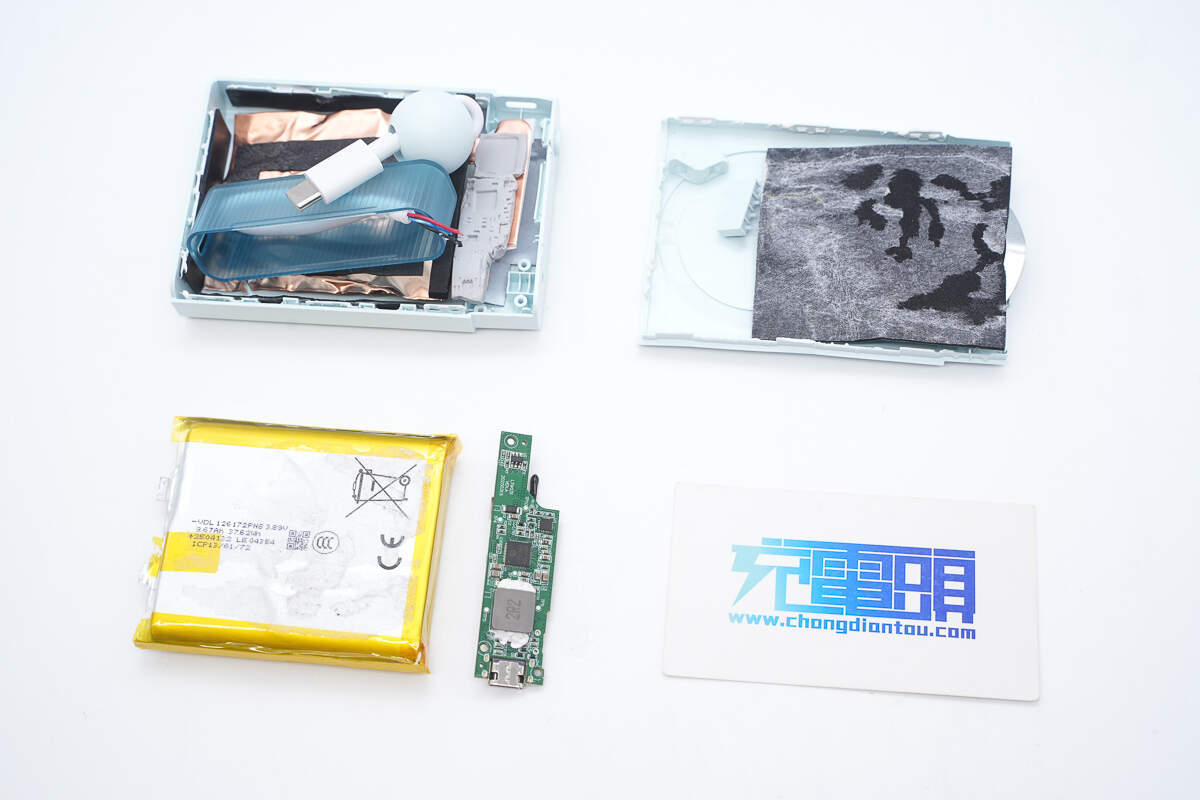

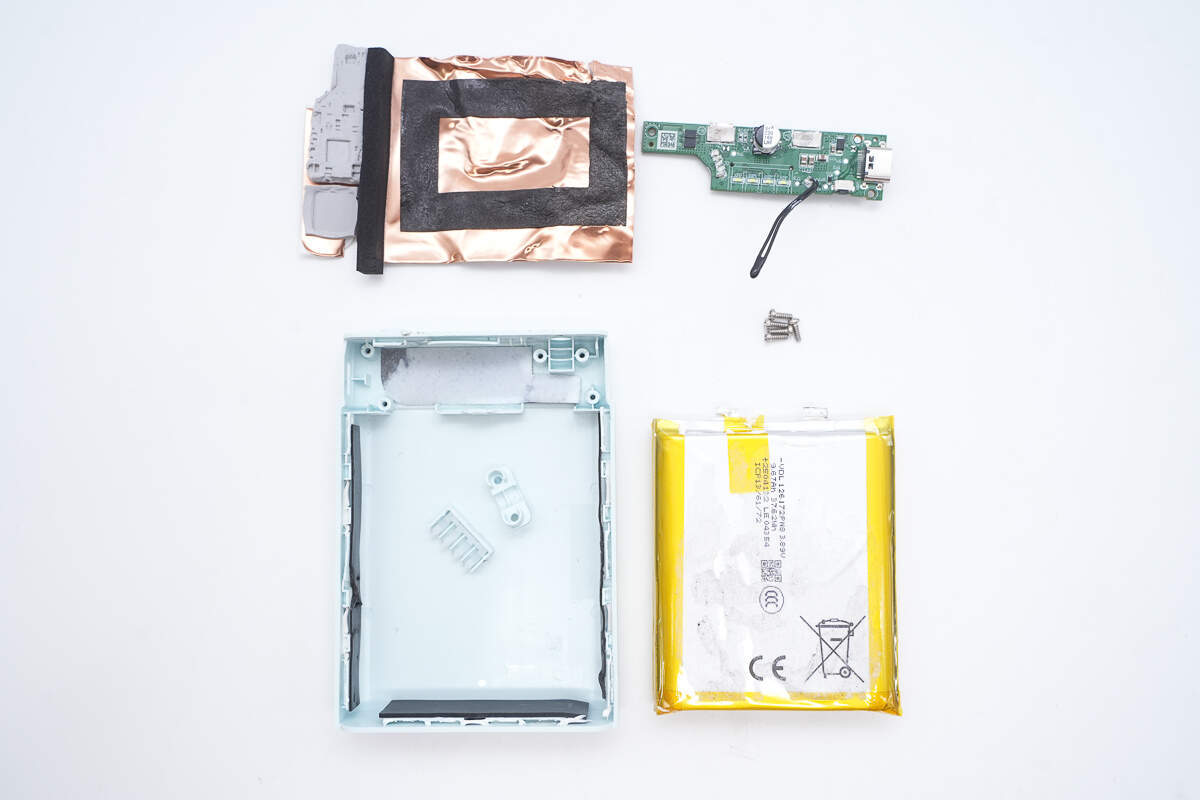

全部拆解一览，来张全家福。

充电头网拆解总结

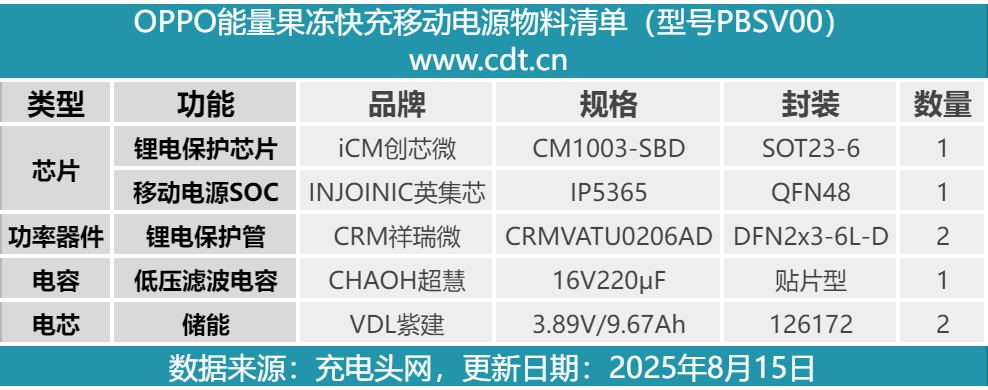

最后附上OPPO能量果冻快充移动电源的核心器件清单，方便大家查阅。

OPPO能量果冻快充移动电源不仅外观美观，同时配备10000mAh容量电芯保证电量需求情况下很好平衡了机身大小，便携性也很好。自带USB-C线设计满足时下市场需求，与另外的一个USB-C口一起为用户设备提供最高22.5W快充，满足手机日常快充需求。

产品通过了国家3C强制认证，并设有电芯温度、过充过放等十二重保护，安全有保障，完全符合国际航空运输标准，满足用户携带上高铁、飞机需求。

充电头网拆解发现，充电宝内置紫建单块聚合物锂电池，电芯通过了3C强制认证，并配备创芯微CM1003-SBD锂电保护方案以及热敏电阻进行保护。此外内部设计散热铜箔、导热垫等为PCBA和电芯散热，螺丝加固以及缓冲泡棉实现抗冲击，做工可靠。

移动电源核心控制芯片采用了英集芯IP5365 SOC芯片，这款芯片的性能堪称强悍，不仅实现了USB-C自带线接口双向快充功能，还支持热敏电阻实现电芯温度监控以及电量功能反馈等实用功能设计。超过集成度更是大幅简化了电路设计和用料，提升了产品的可靠性和生产效率。
