前言

充电头网淘到了惠普电脑主机的内置电源，这款电源型号为D18-180P1A，输出功率为180W，电源拥有80PLUS白金牌转换效率，由群光电能科技股份有限公司制造。电源支持100-240V宽电压输入，输出电压为12V，输出电流为14.88A。

这款内置电源为长条形设计，在侧面设有散热风扇。电源为专用输出线，配备两个4Pin端子和主板接口，不支持为独立显卡供电。下面就带来惠普这款内置电源的拆解，一起看看内部的方案和用料。

惠普D18-180P1A内置电源外观

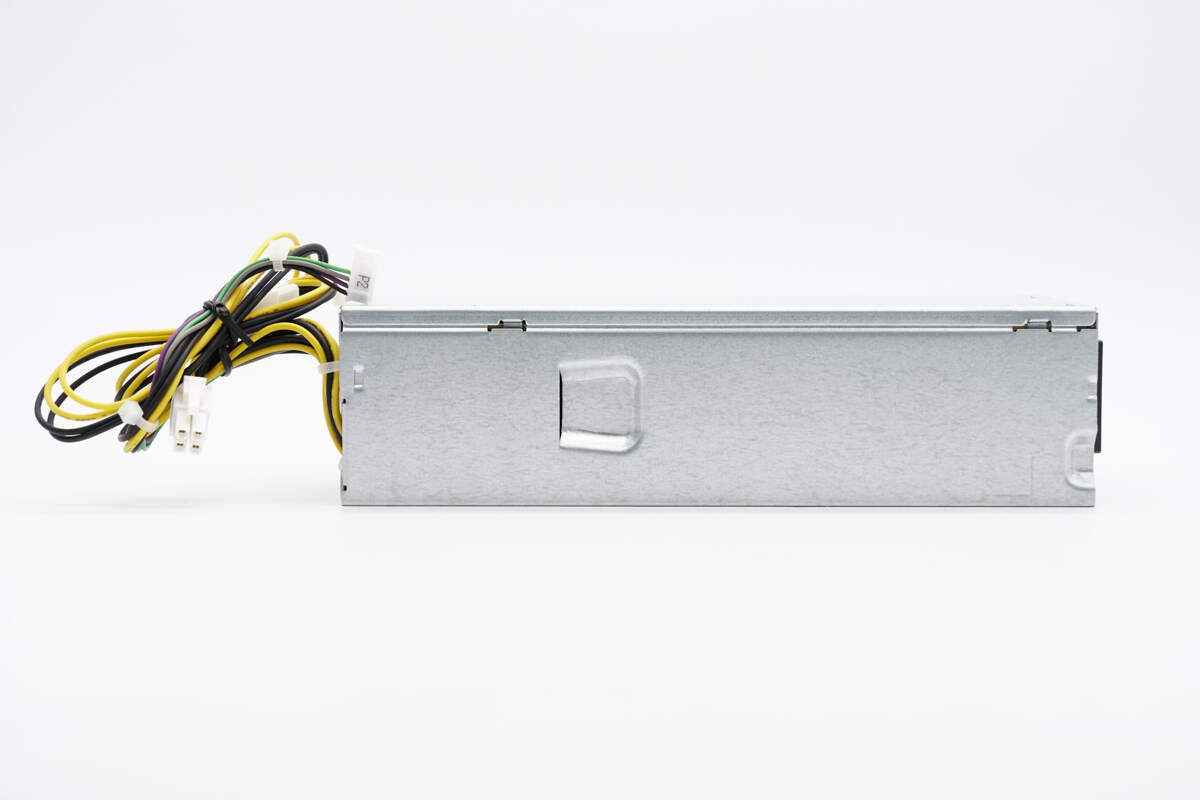

惠普这款内置电源采用电镀金属外壳，为长条形设计。

电源侧面设有固定挂钩，并粘贴信息标签。

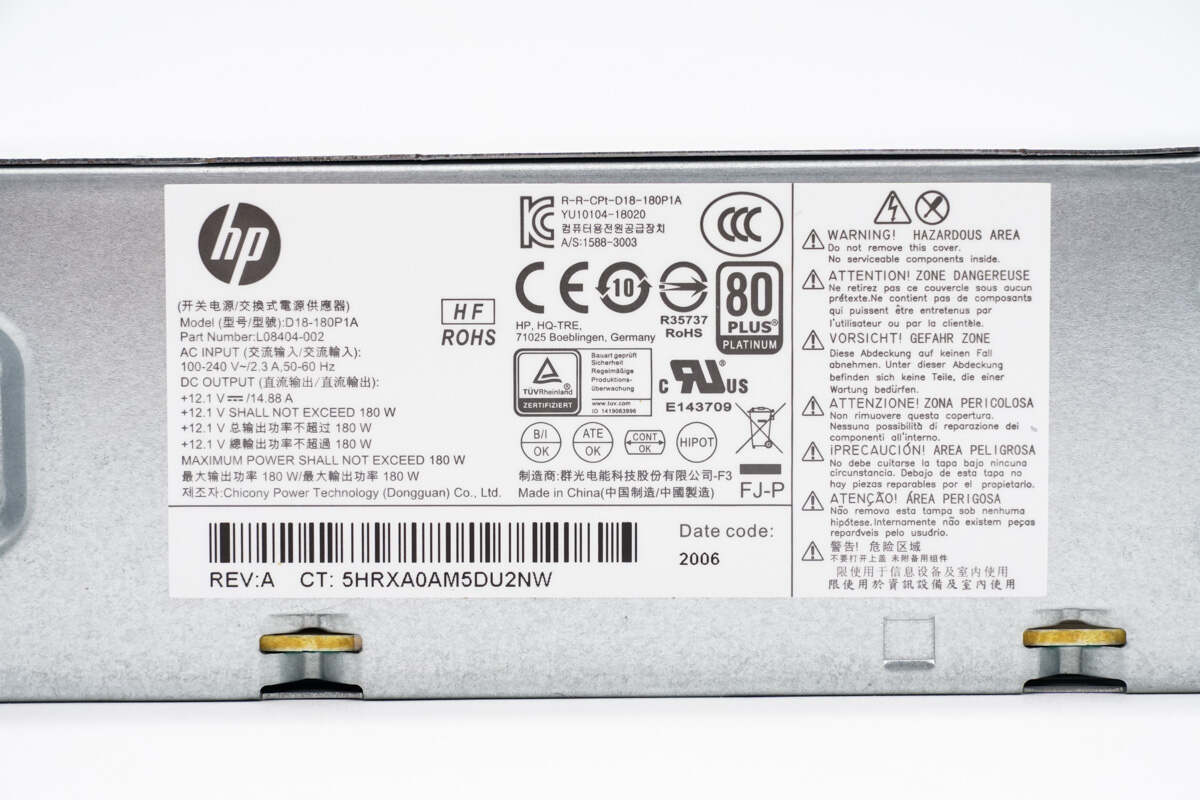

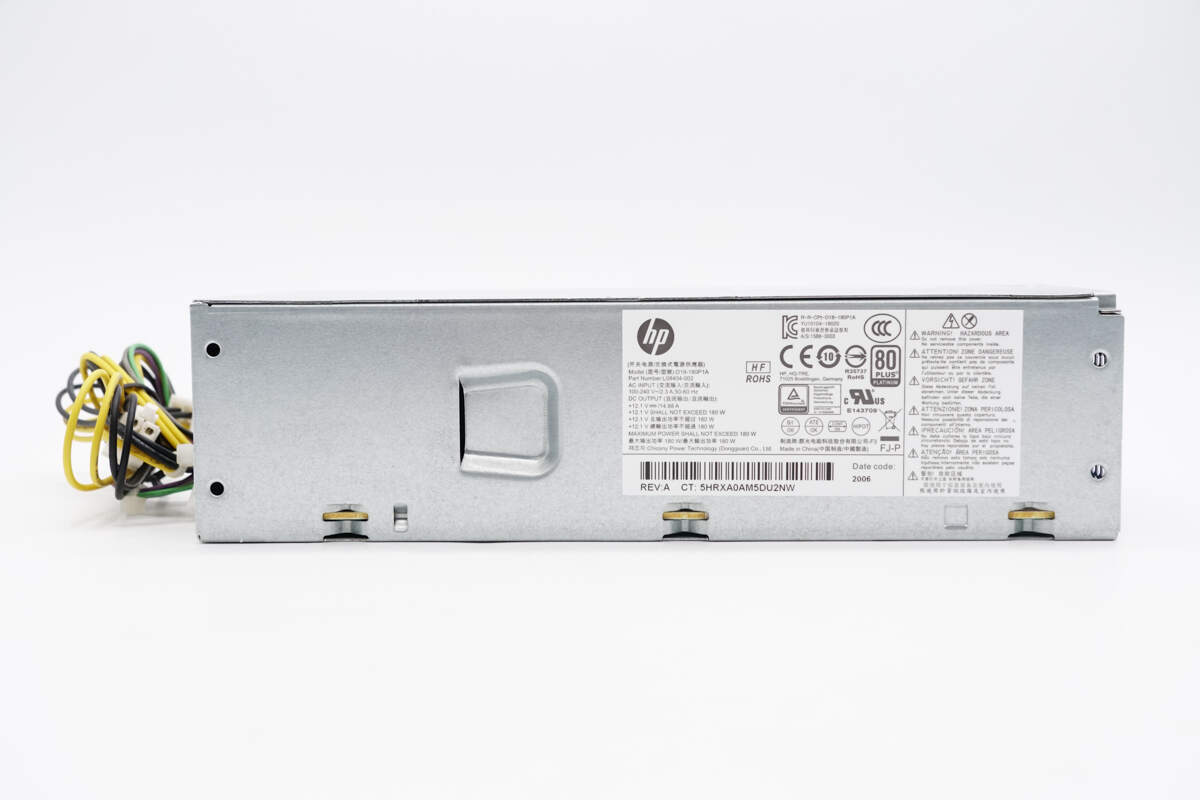

电源铭牌贴纸特写：

型号：D18-180P1A

交流输入：100-240V~/2.3A，50-60 Hz

直流输出：+12.1V /14.88A

+12.1V总输出功率不超过180W

制造商：群光电能科技股份有限公司

电源上盖设有固定螺丝，并粘贴型号标签。

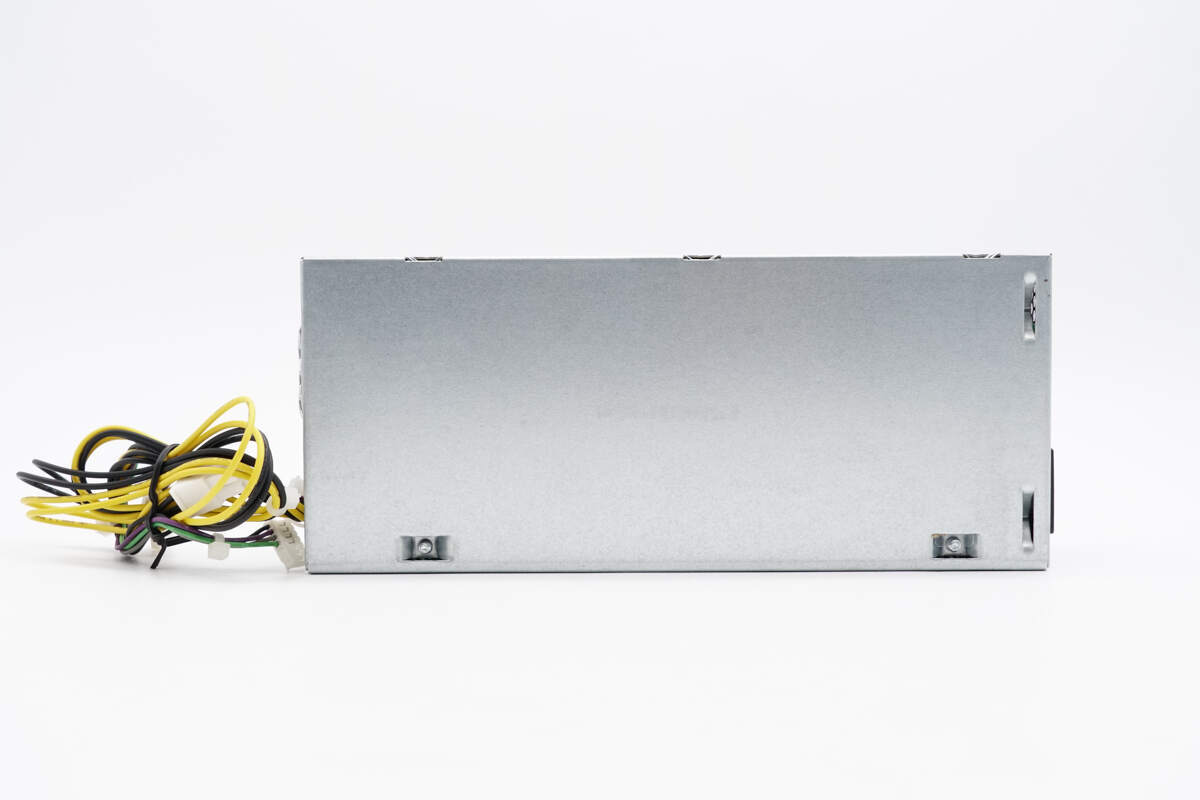

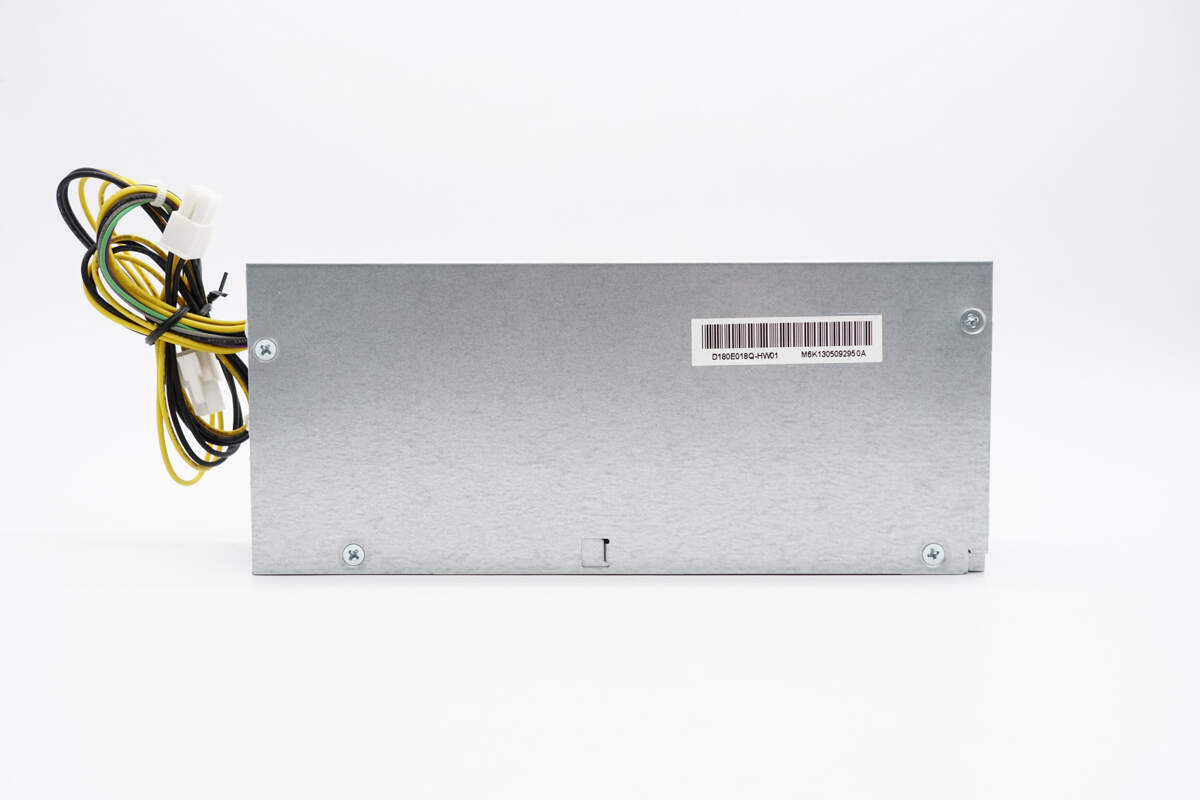

壳体另一侧也设有固定挂钩。

电源底部冲压螺丝孔，固定内部PCBA模块。

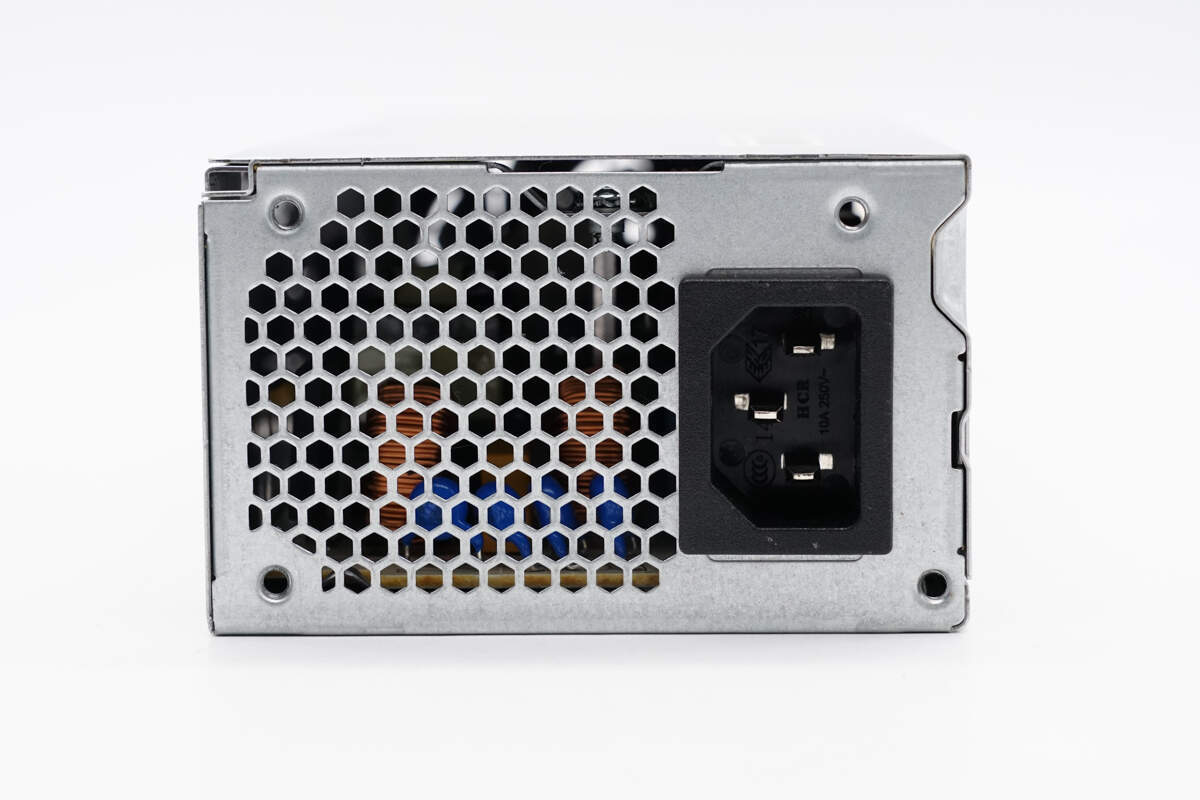

电源输入端设有散热孔和品字插座。

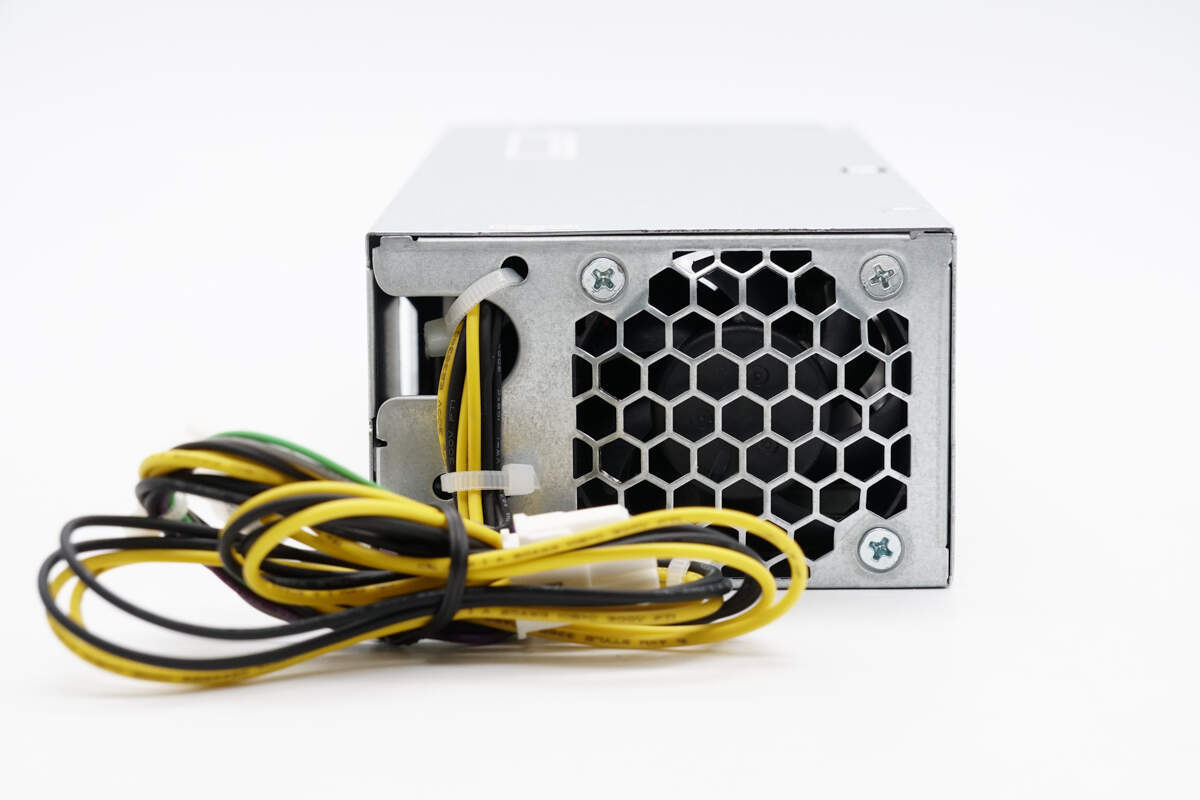

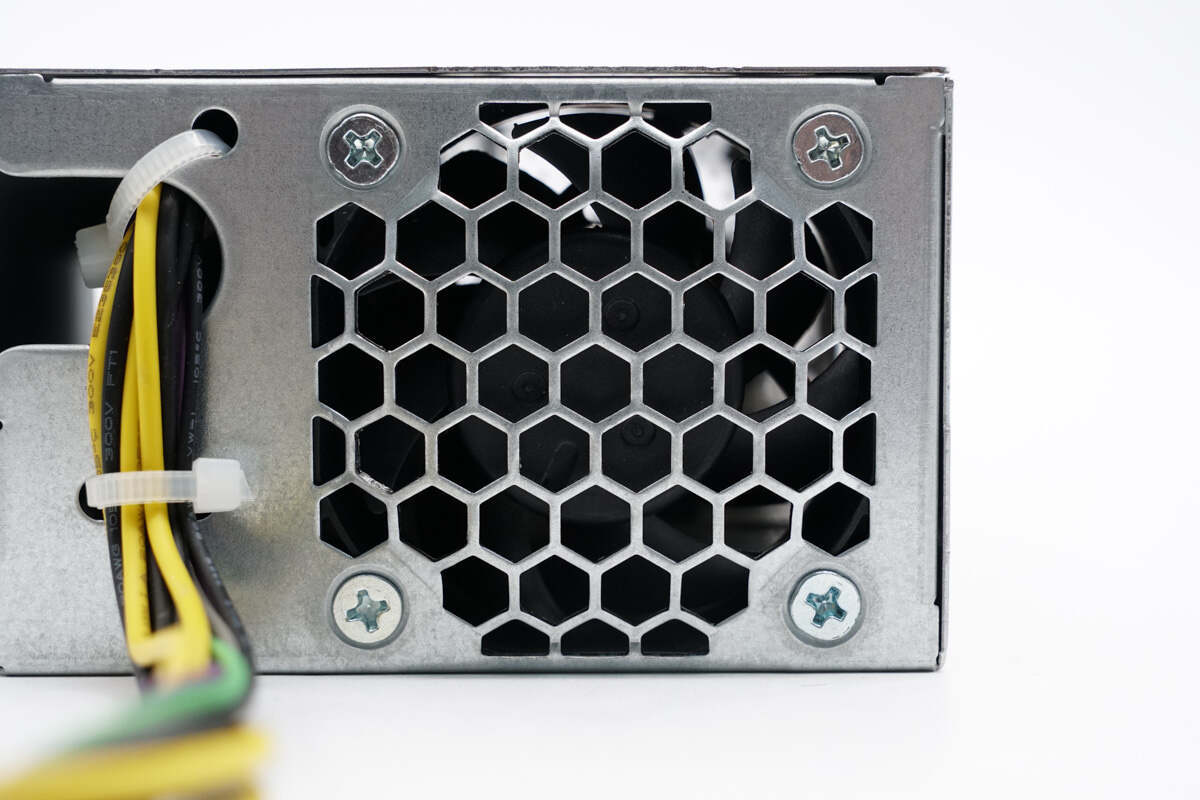

电源输出端设有输出线和散热风扇。

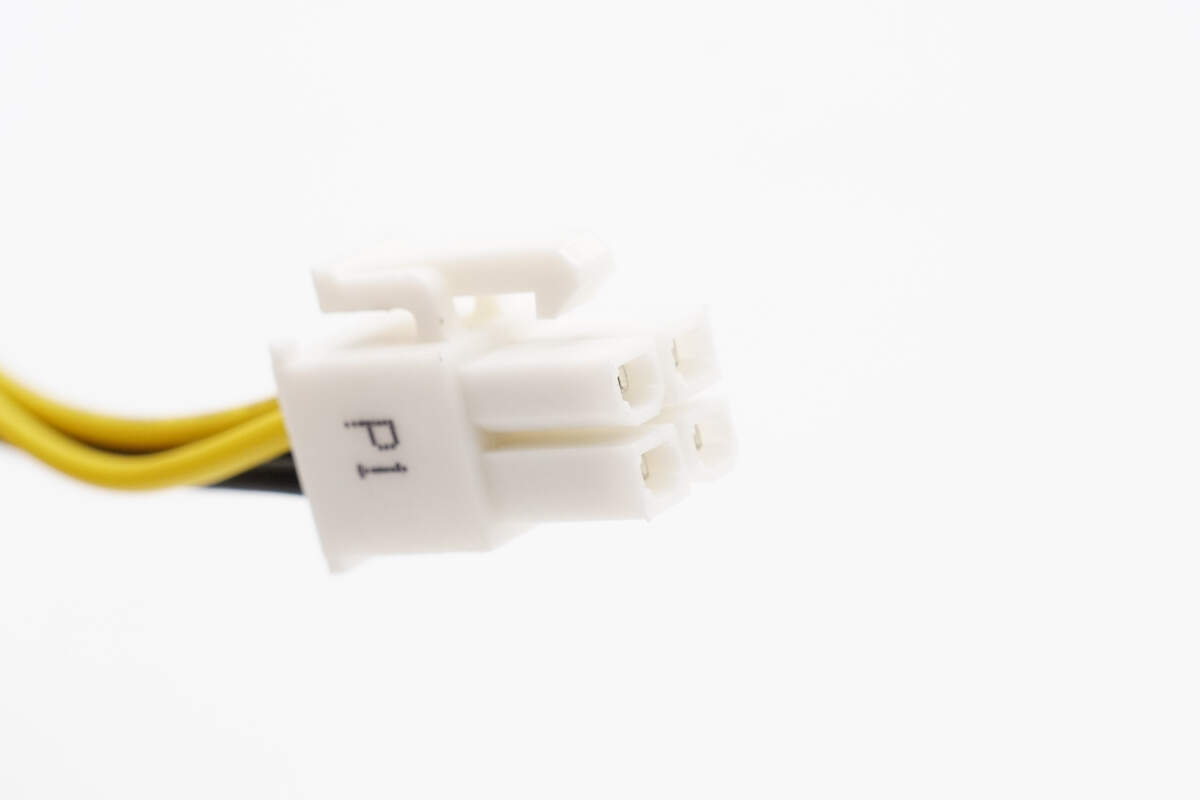

电源4Pin输出接口特写。

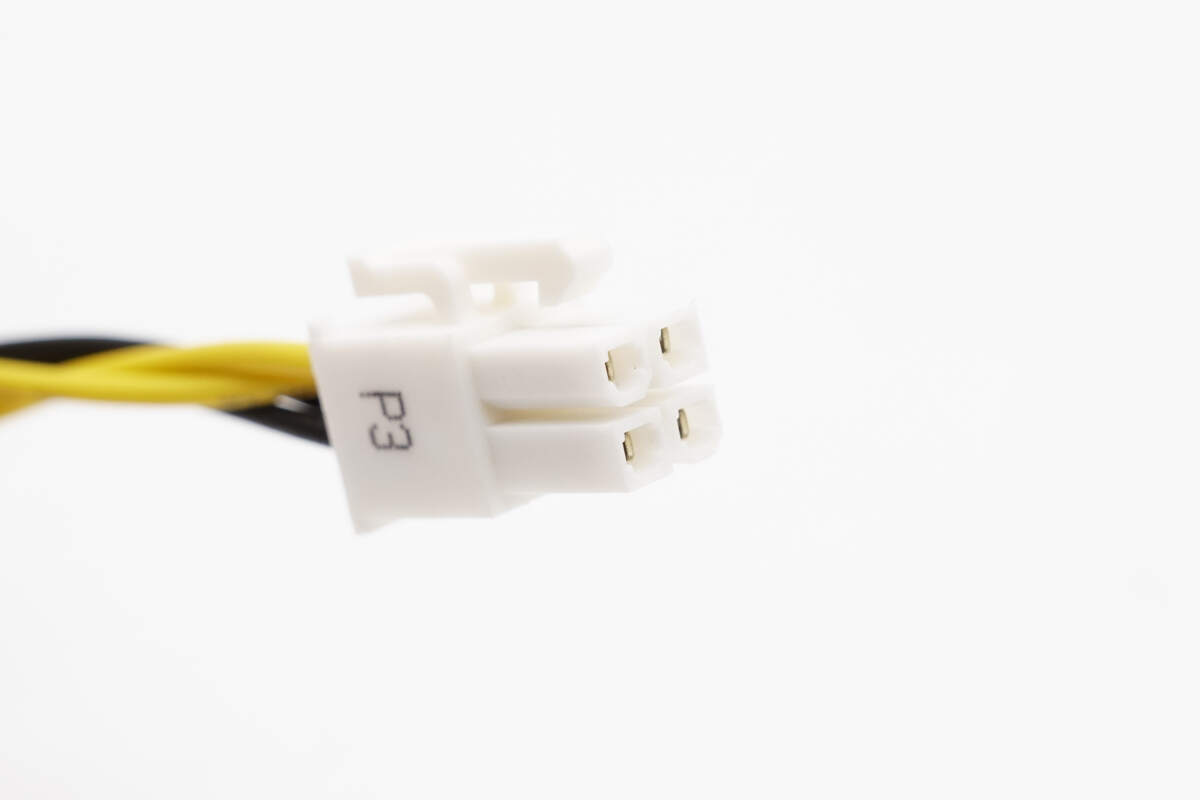

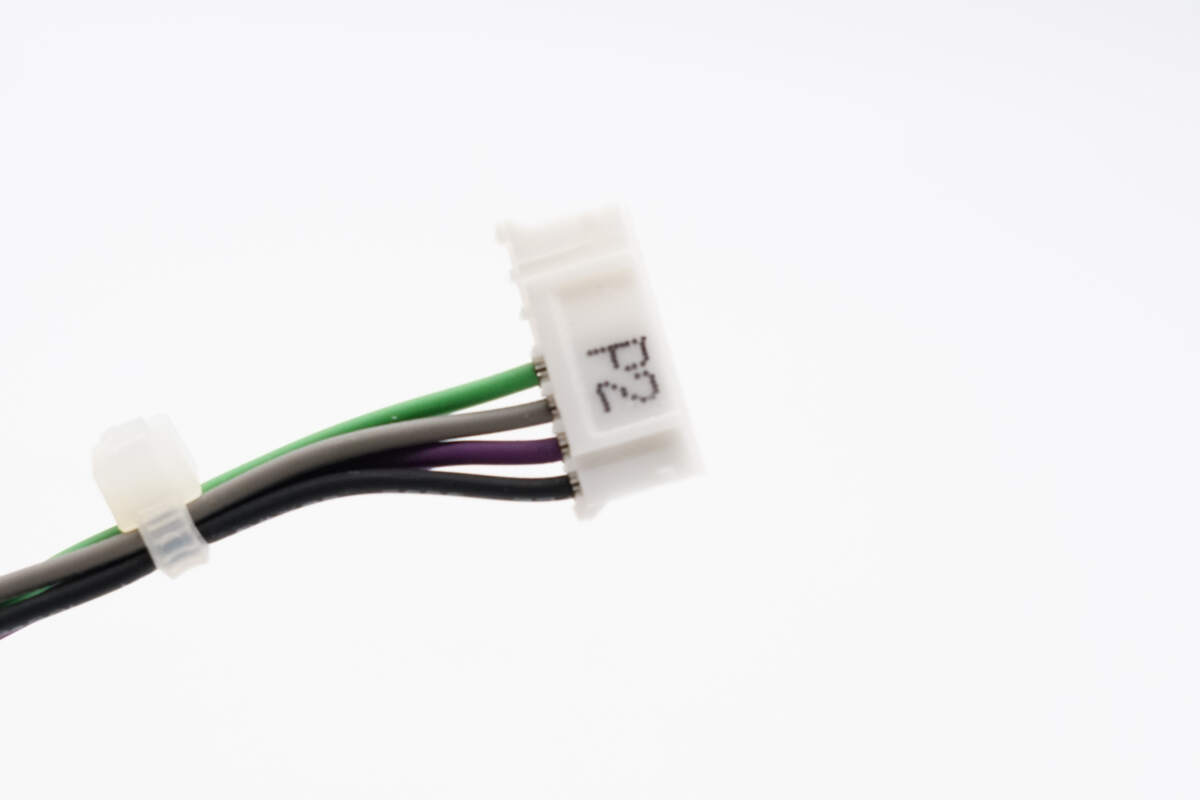

电源另一组4Pin输出接口特写。

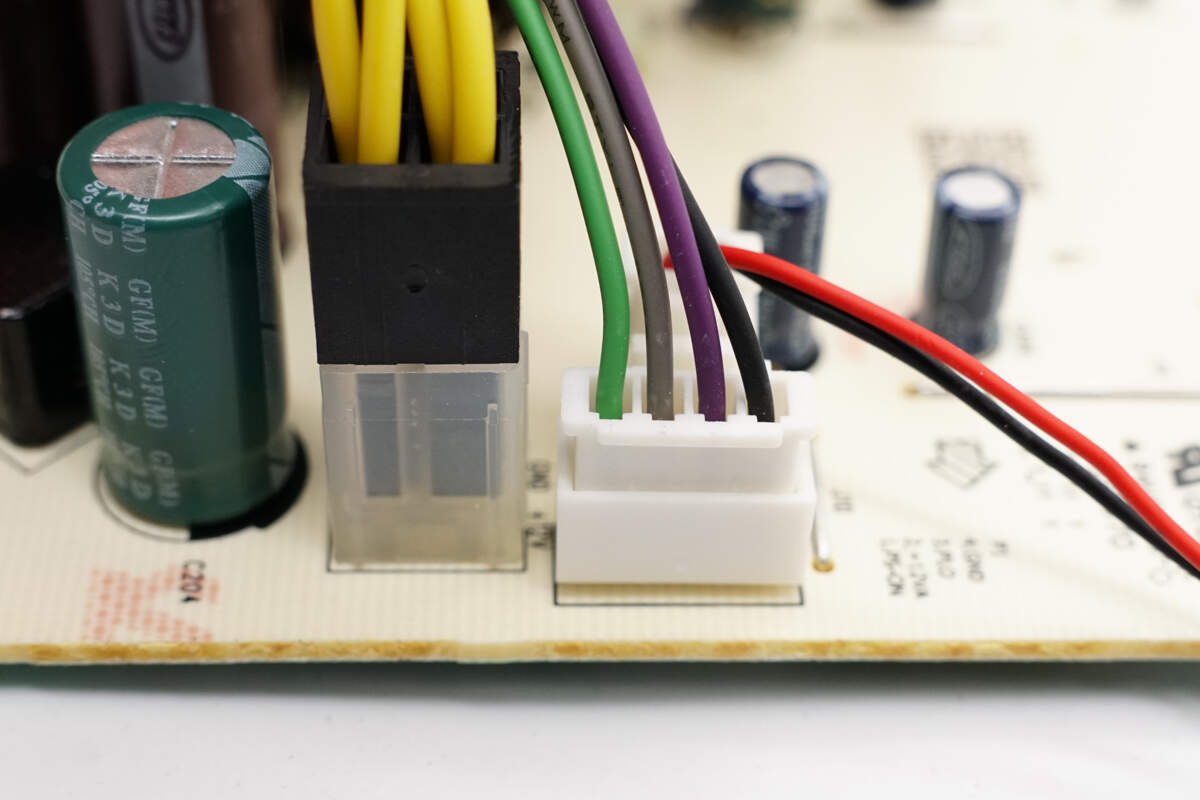

电源连接到主板的接口特写。

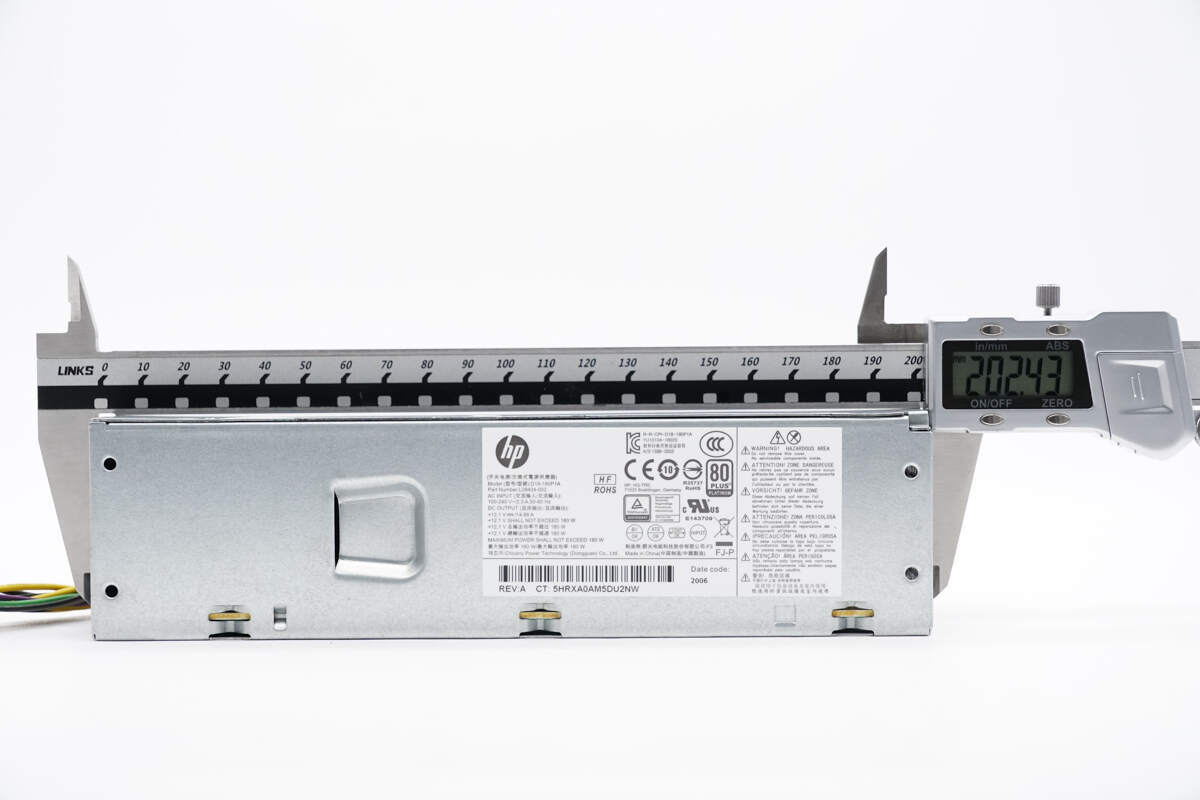

使用游标卡尺测得电源模块长度约为202.4mm。

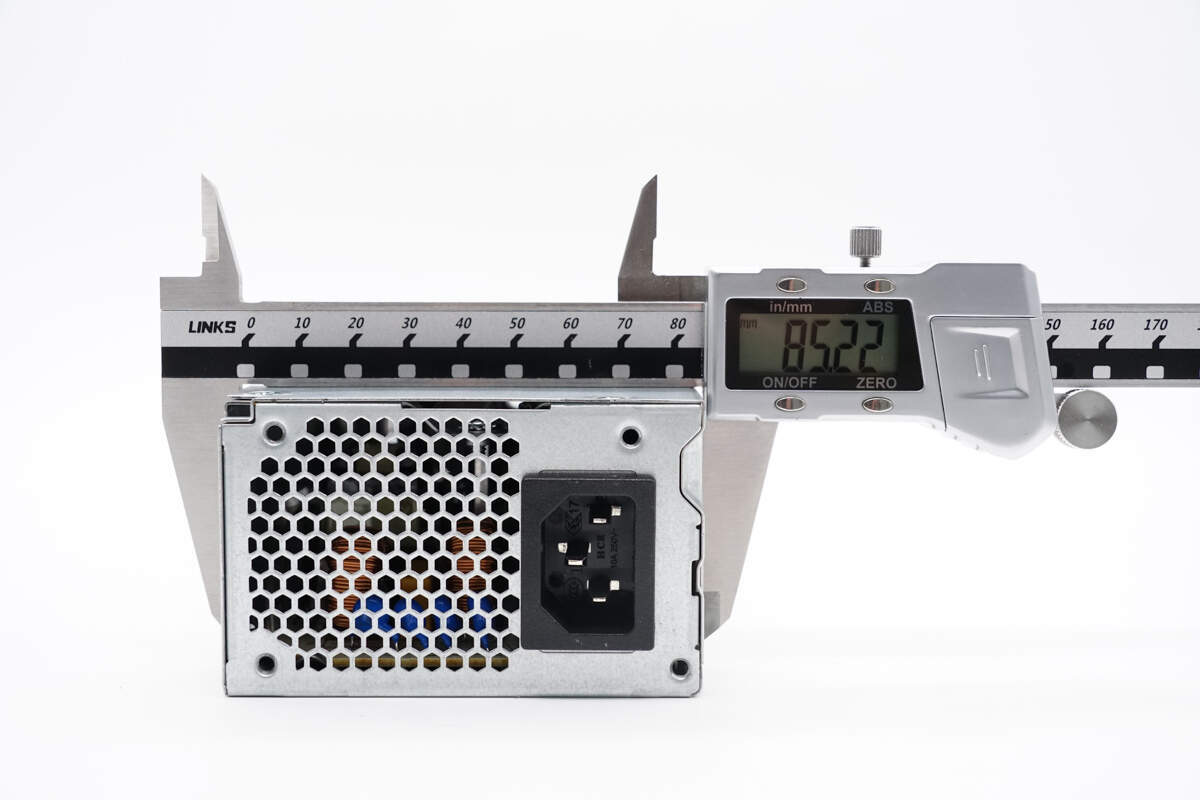

电源模块宽度约为85.2mm。

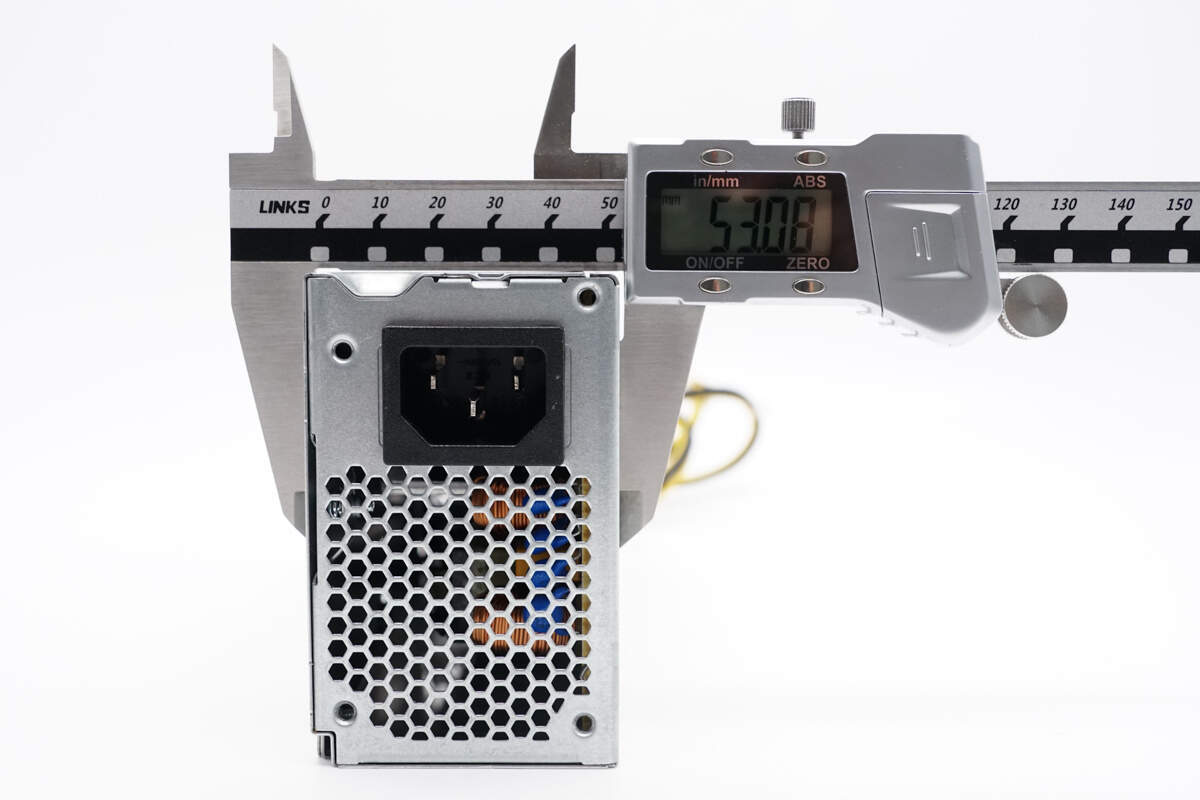

电源模块厚度约为53.1mm。

散热风扇通过螺丝固定。

测得电源模块重量约为649.3g。

惠普D18-180P1A电源拆解

看完了惠普这款电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧开固定螺丝，打开电源外壳。

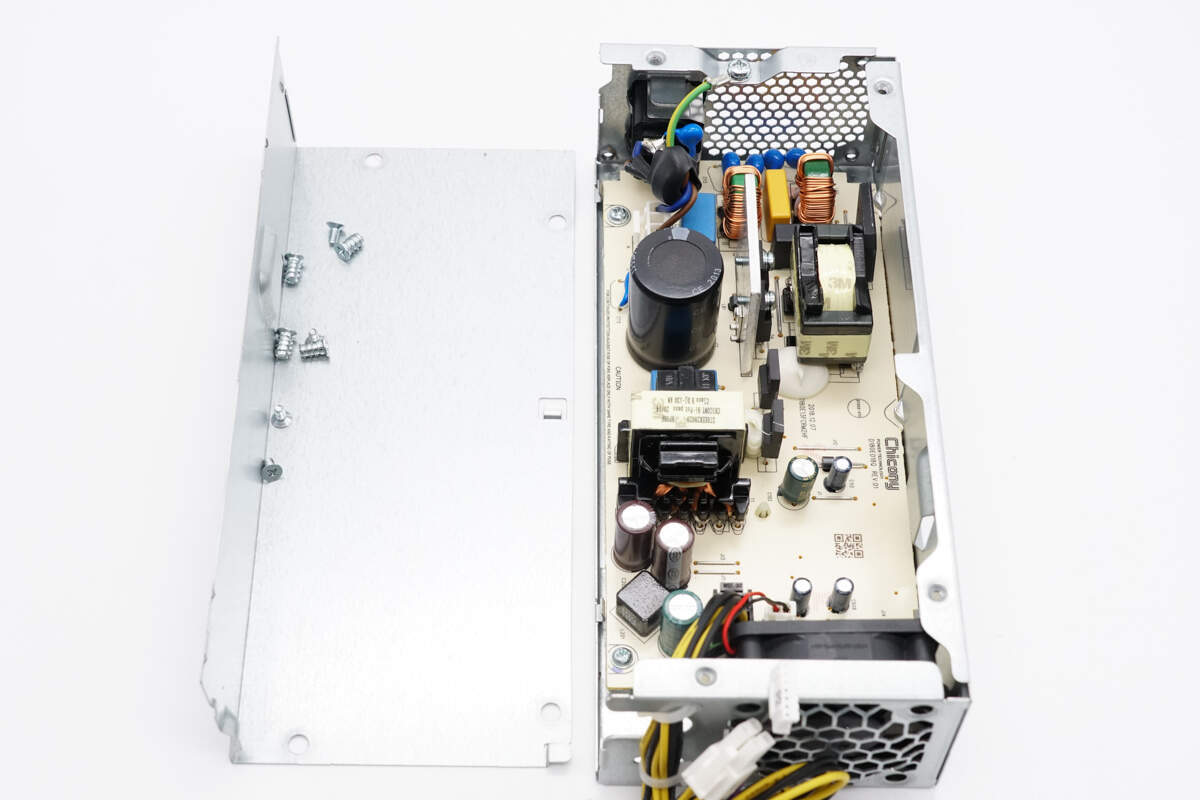

壳体内部PCBA模块通过螺丝固定。

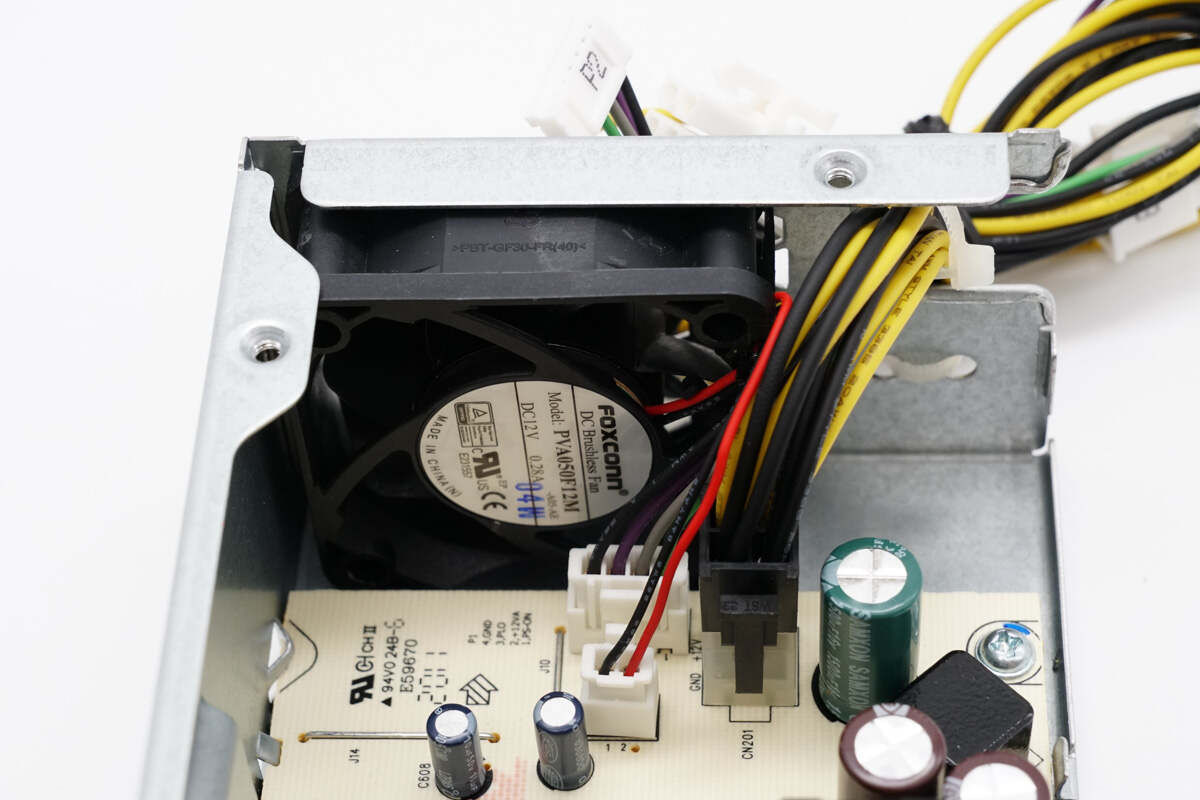

散热风扇来自富士康。

导线与品字插座通过焊接连接。

电源线通过连接器连接。

12V输出线和主板接线通过连接器连接。

PCBA模块通过螺丝固定。

断开连接器，从壳体内部取出PCBA模块。

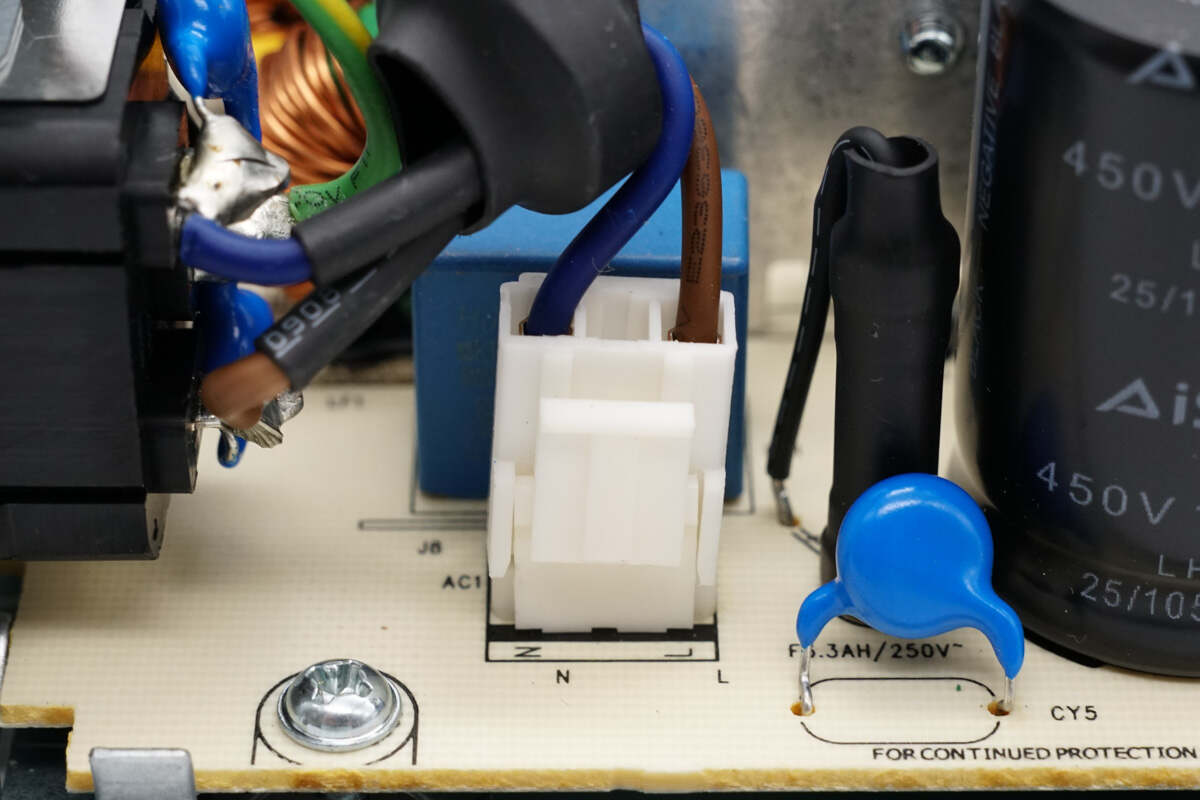

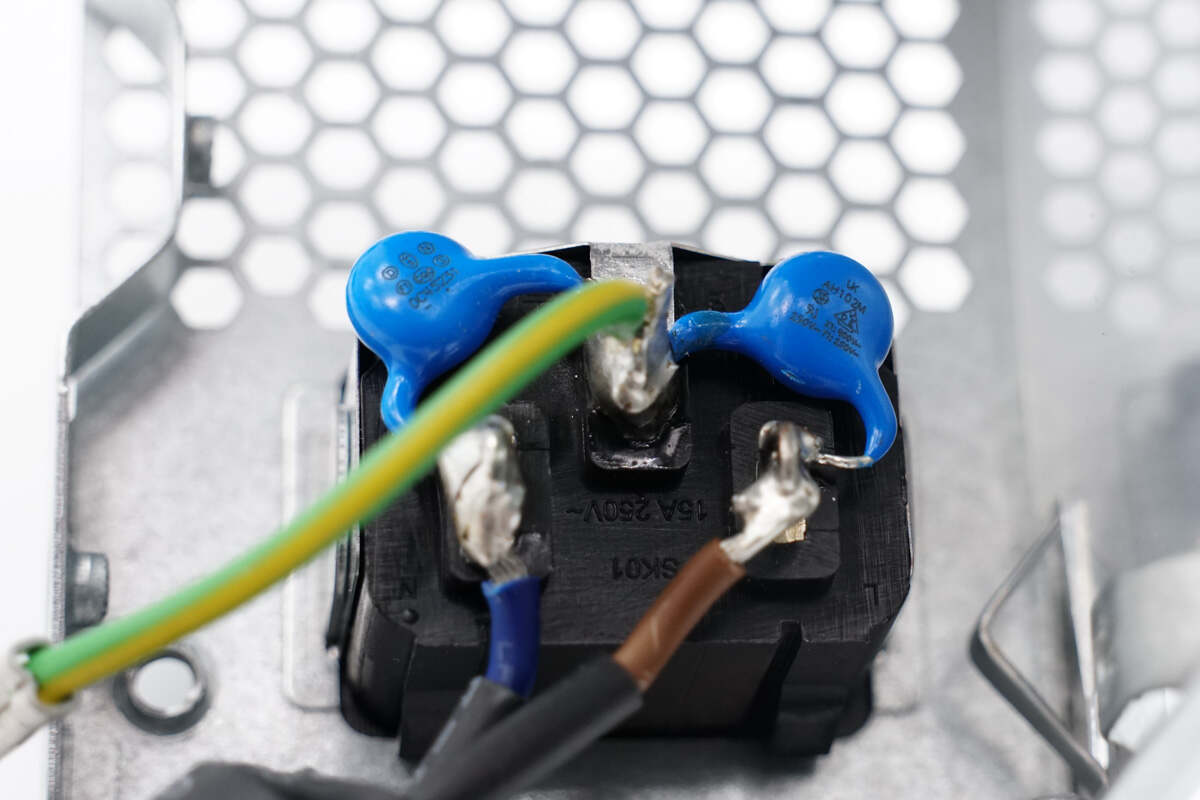

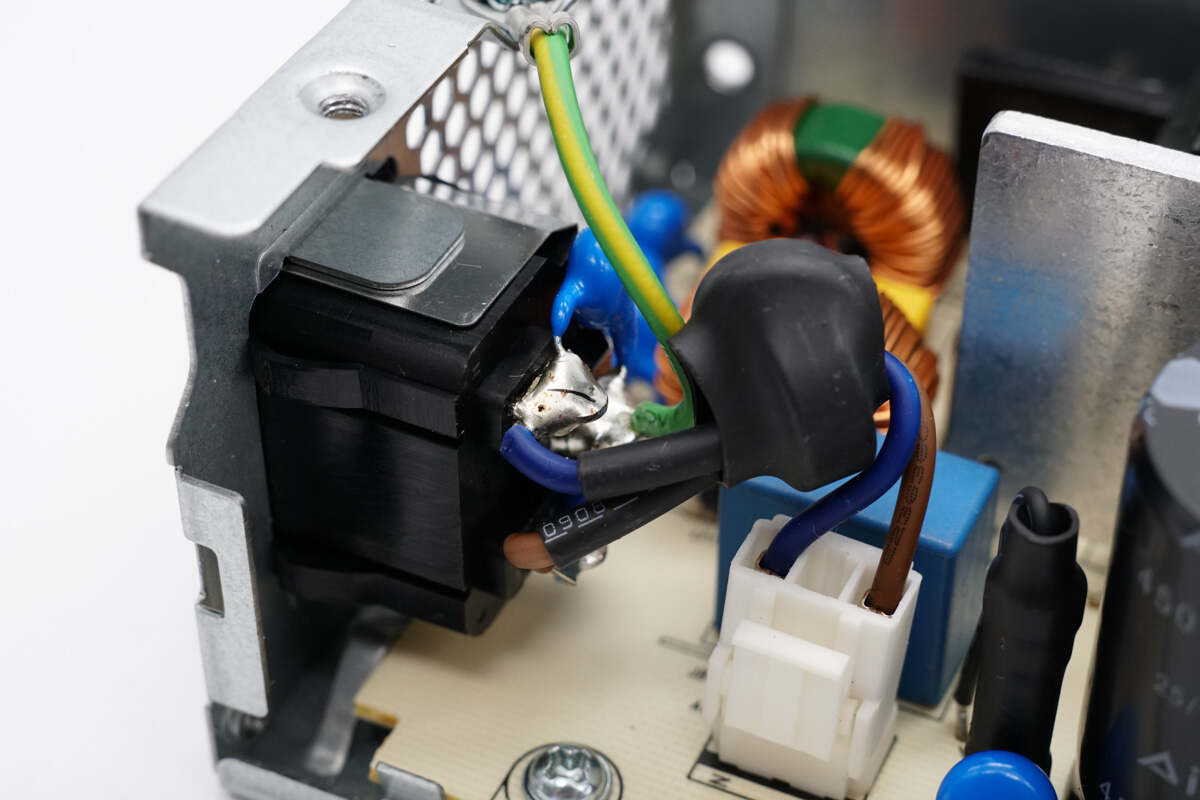

输入品字插座焊接蓝色Y电容。

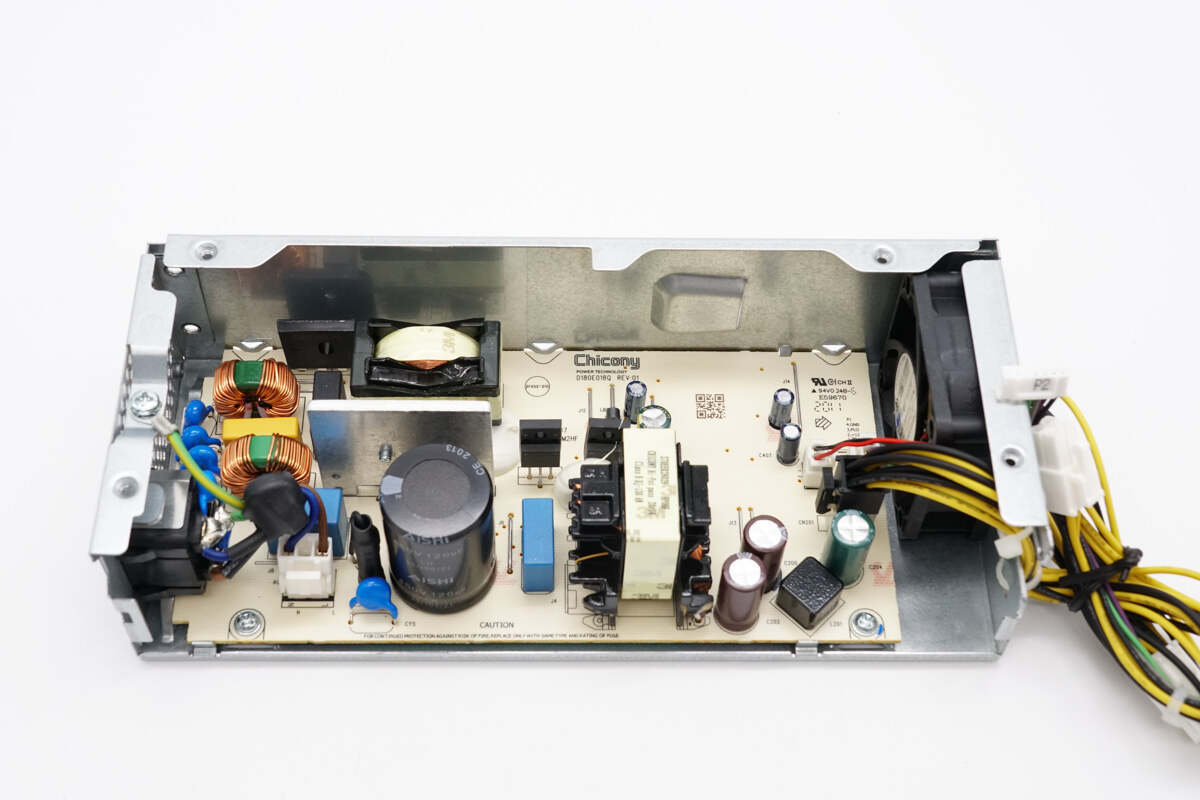

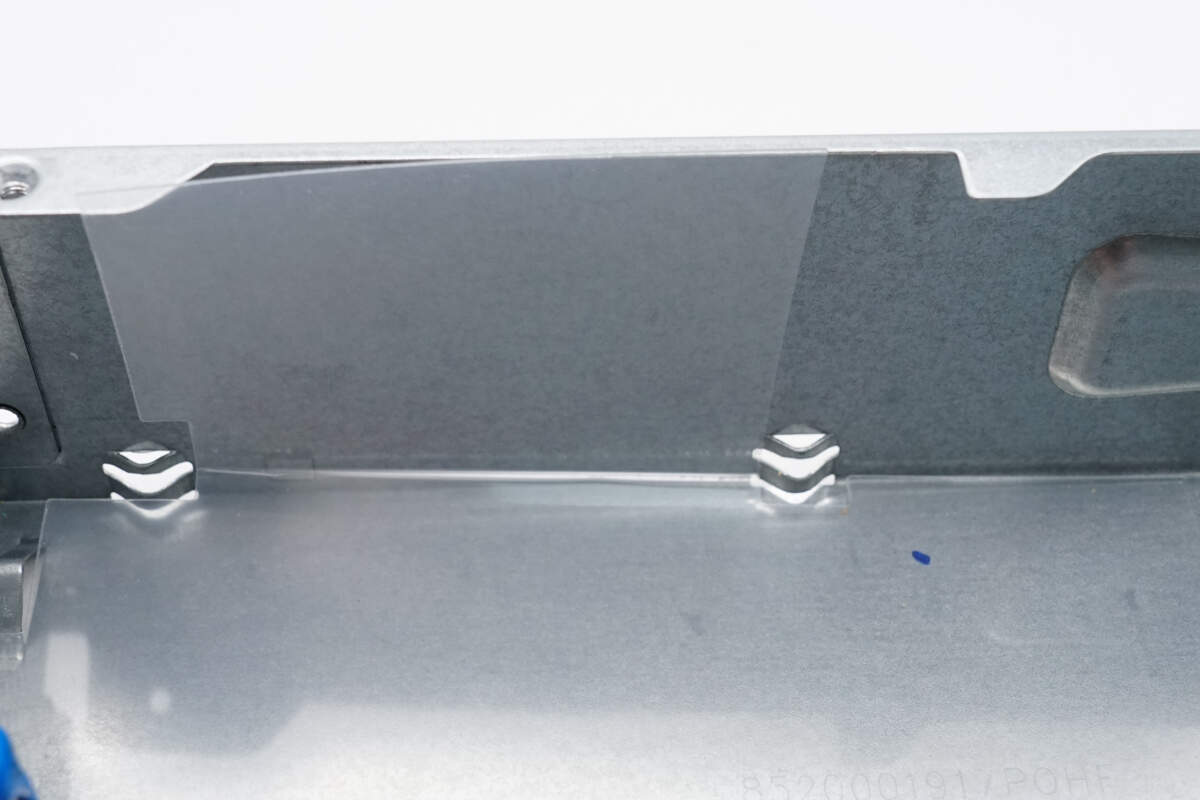

壳体内部冲压固定PCBA模块，并设有麦拉片绝缘。

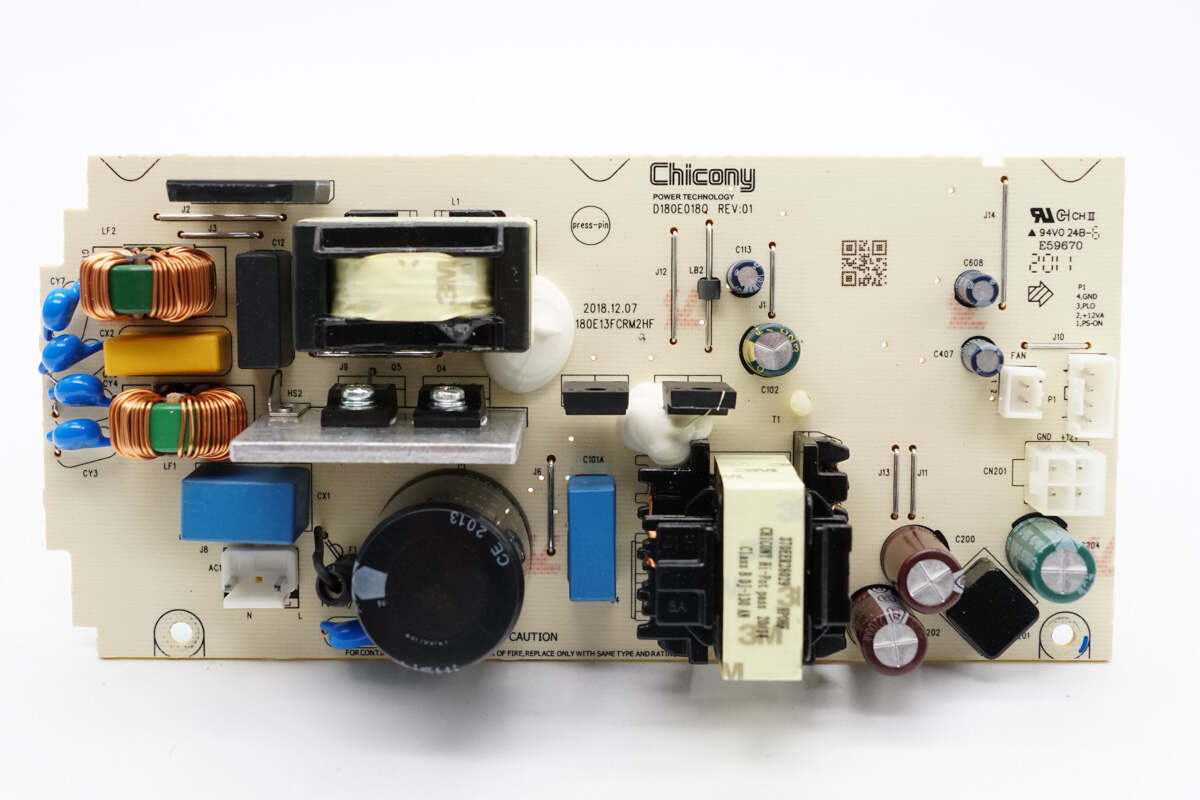

PCBA模块正面一览，左侧下方设有连接器，保险丝，安规X2电容。左上方设有共模电感，蓝色Y电容和整流桥。右侧设有薄膜滤波电容，PFC升压电感，散热片为PFC开关管和PFC整流管散热，下方为高压滤波电容。右侧设有谐振电容，开关管和变压器，输出端设有滤波电容，滤波电感和连接器。

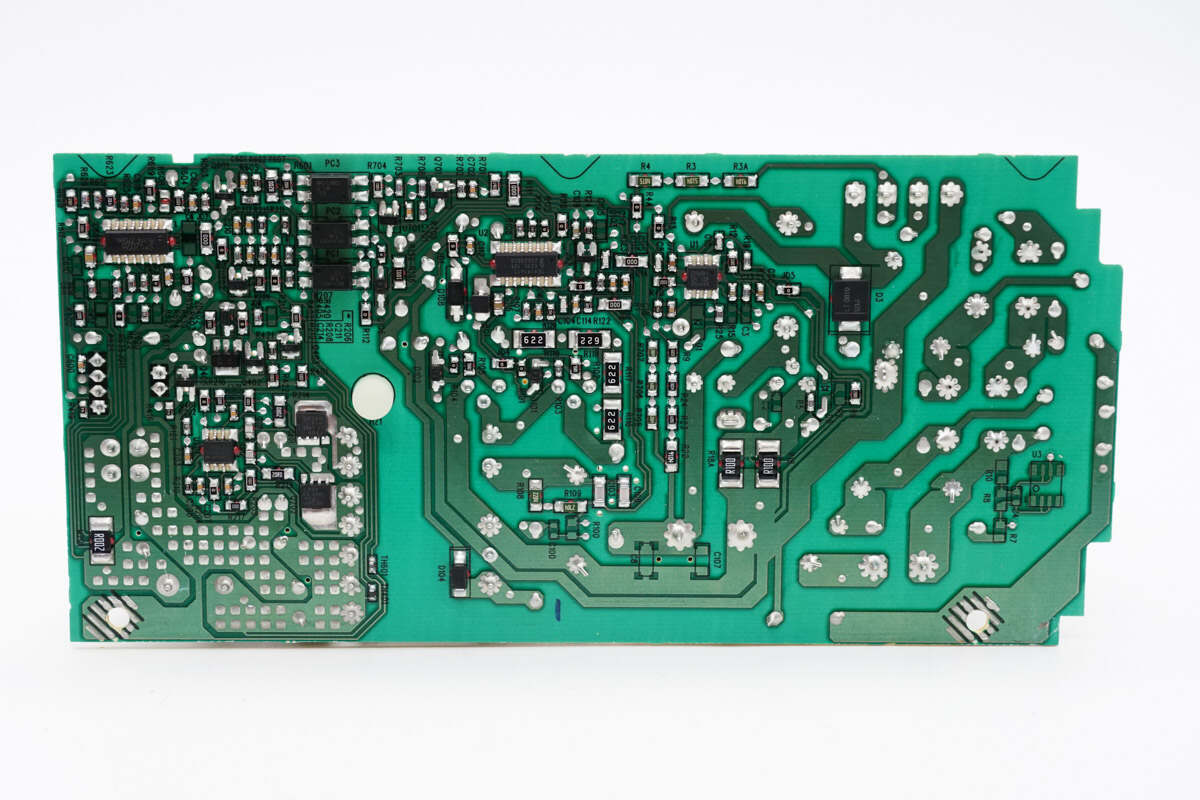

PCBA模块背面设有PFC控制器，LLC控制器，同步整流控制器，同步整流管和管控芯片，初次级之间通过光耦反馈通信。

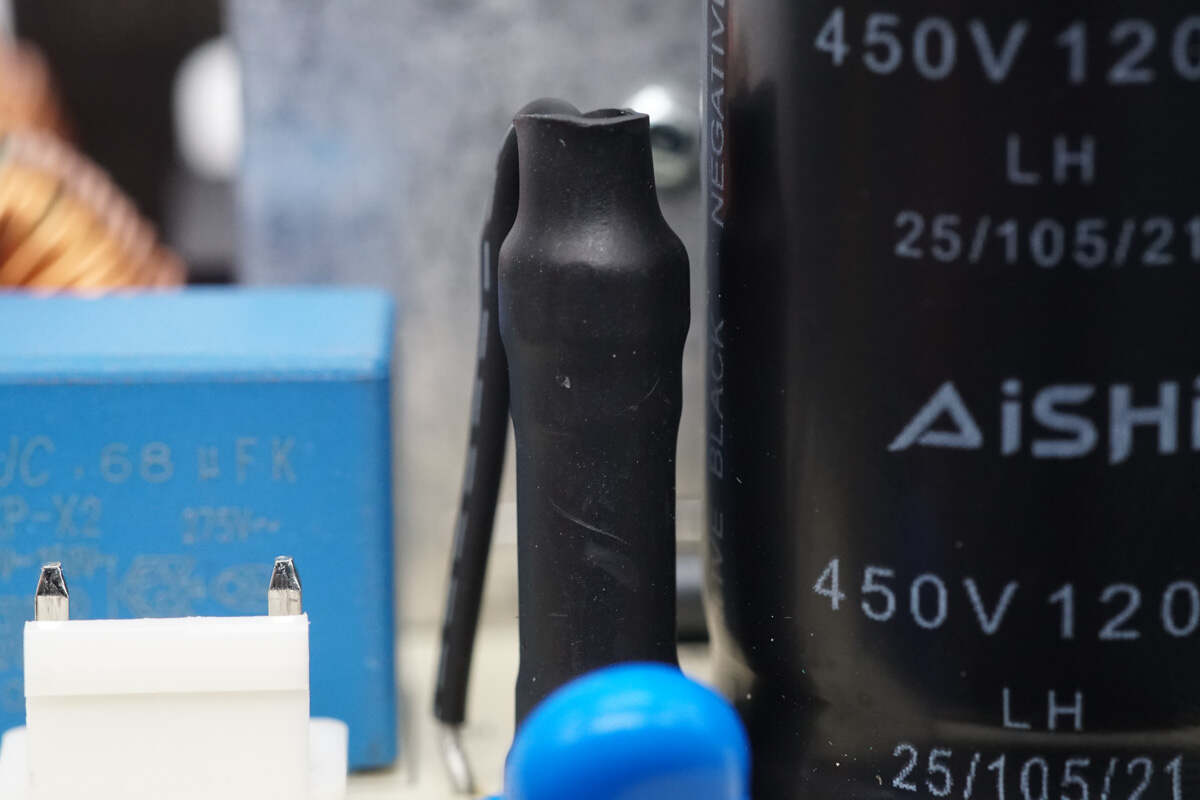

保险丝外套热缩管绝缘。

安规X2电容来自华容，容量为0.68μF。

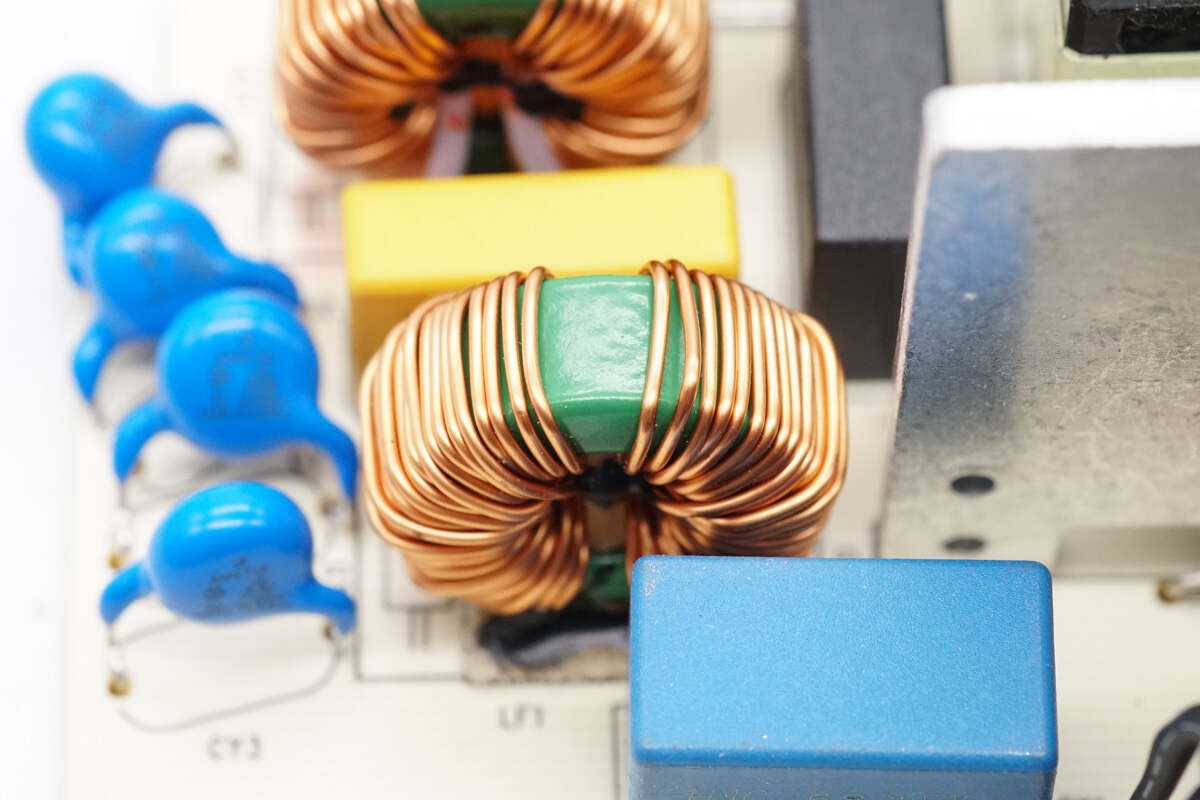

共模电感采用漆包线绕制，底部设有电木板绝缘。

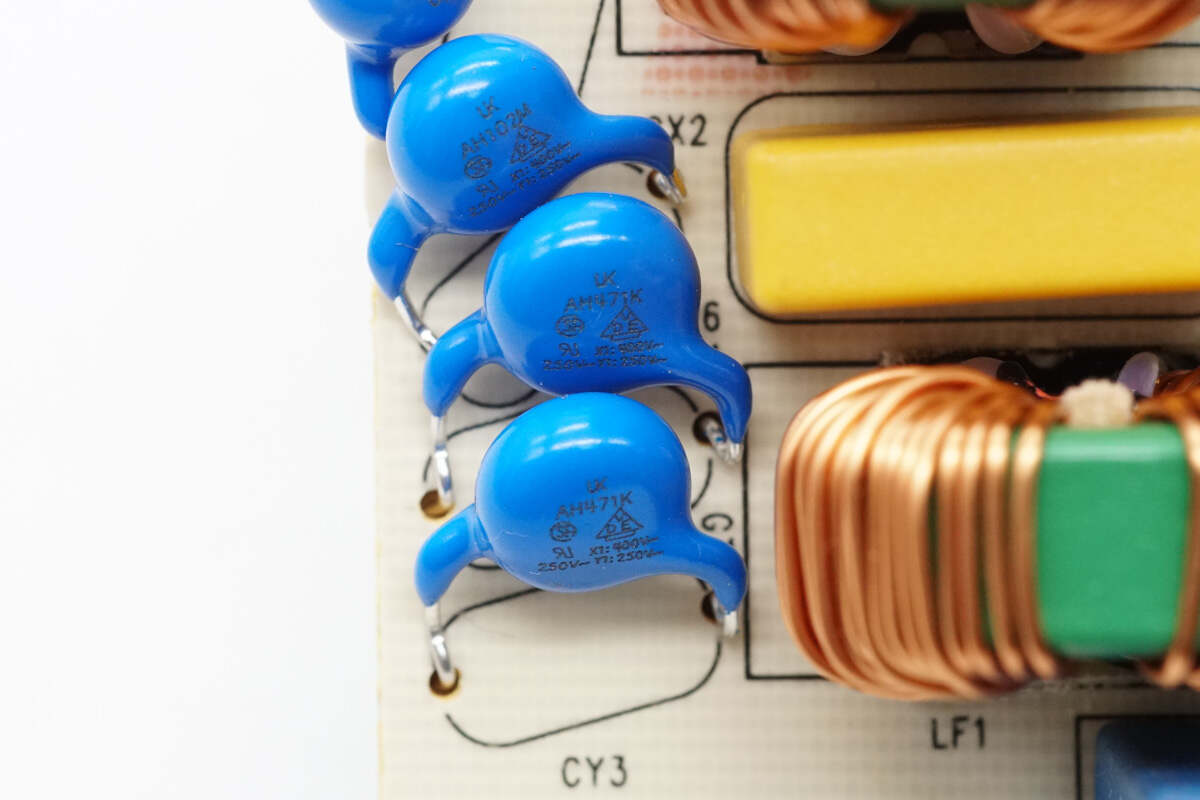

蓝色Y电容来自华新科。

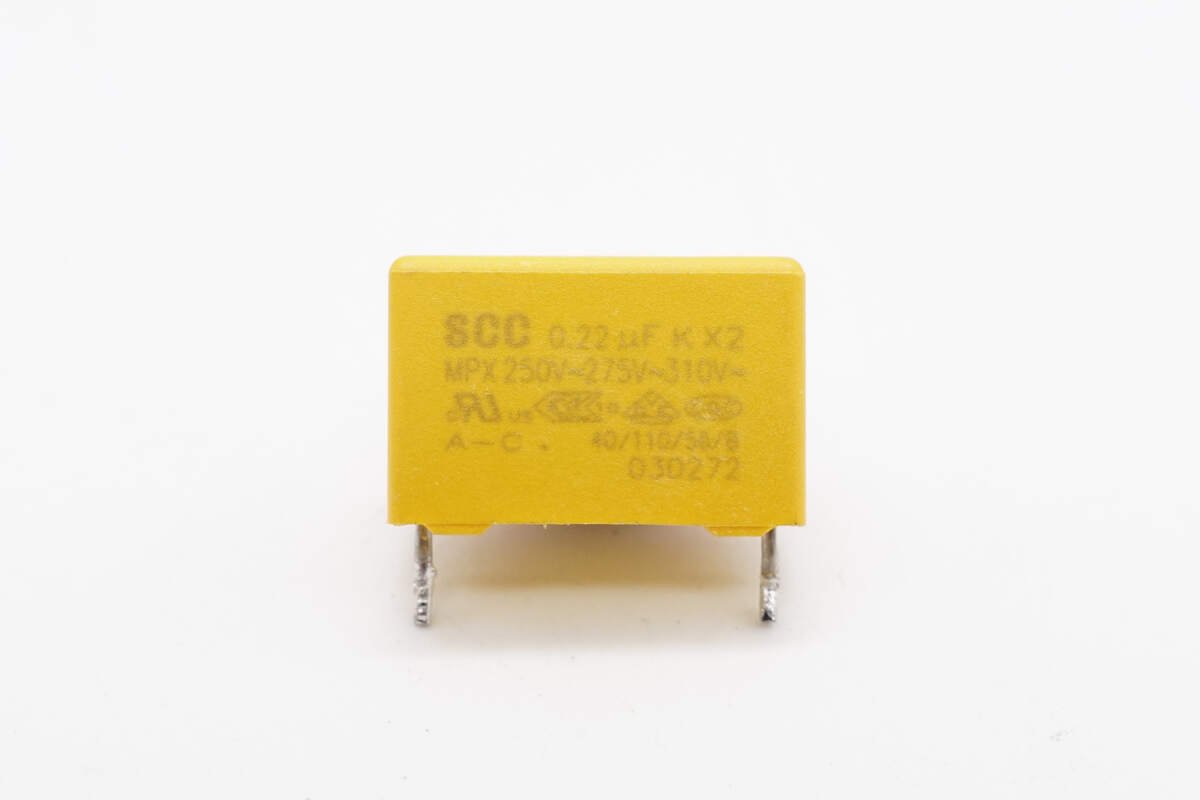

安规X2电容来自实全电子，规格为0.22μF。

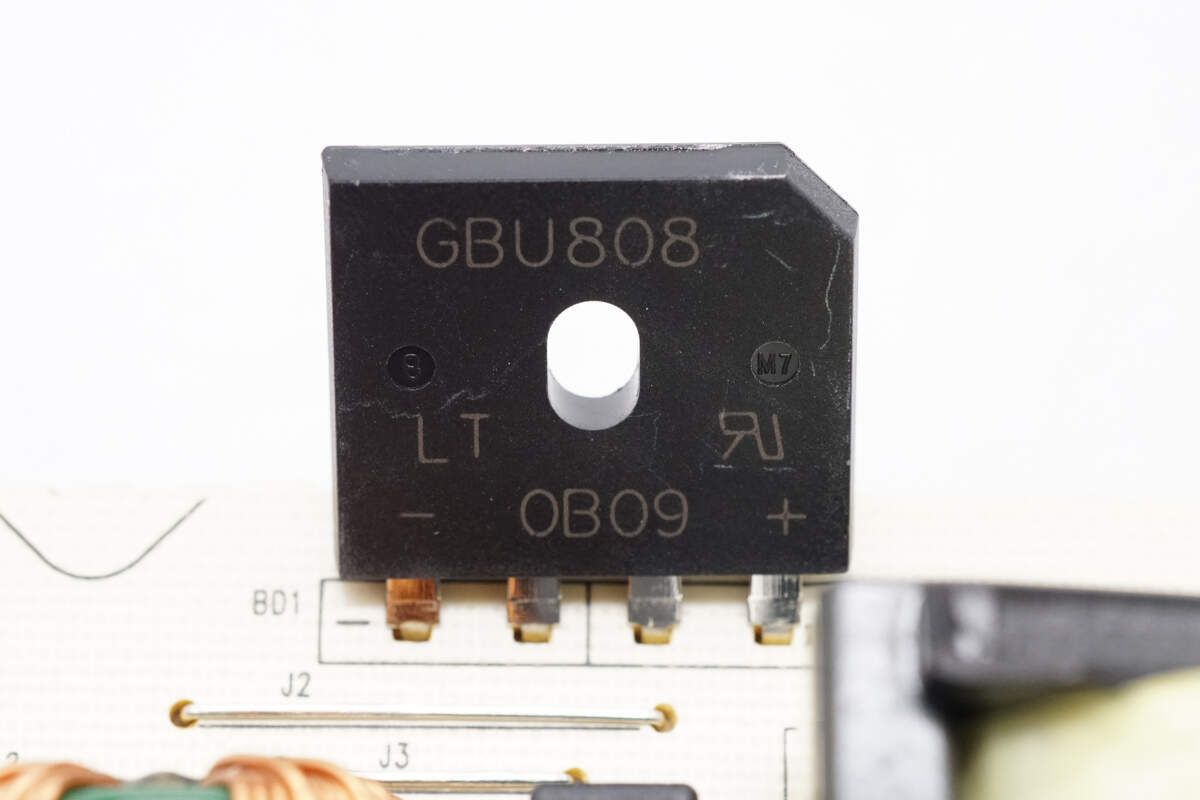

整流桥来自达尔，型号GBU808，规格为800V 8A，采用GBU封装。

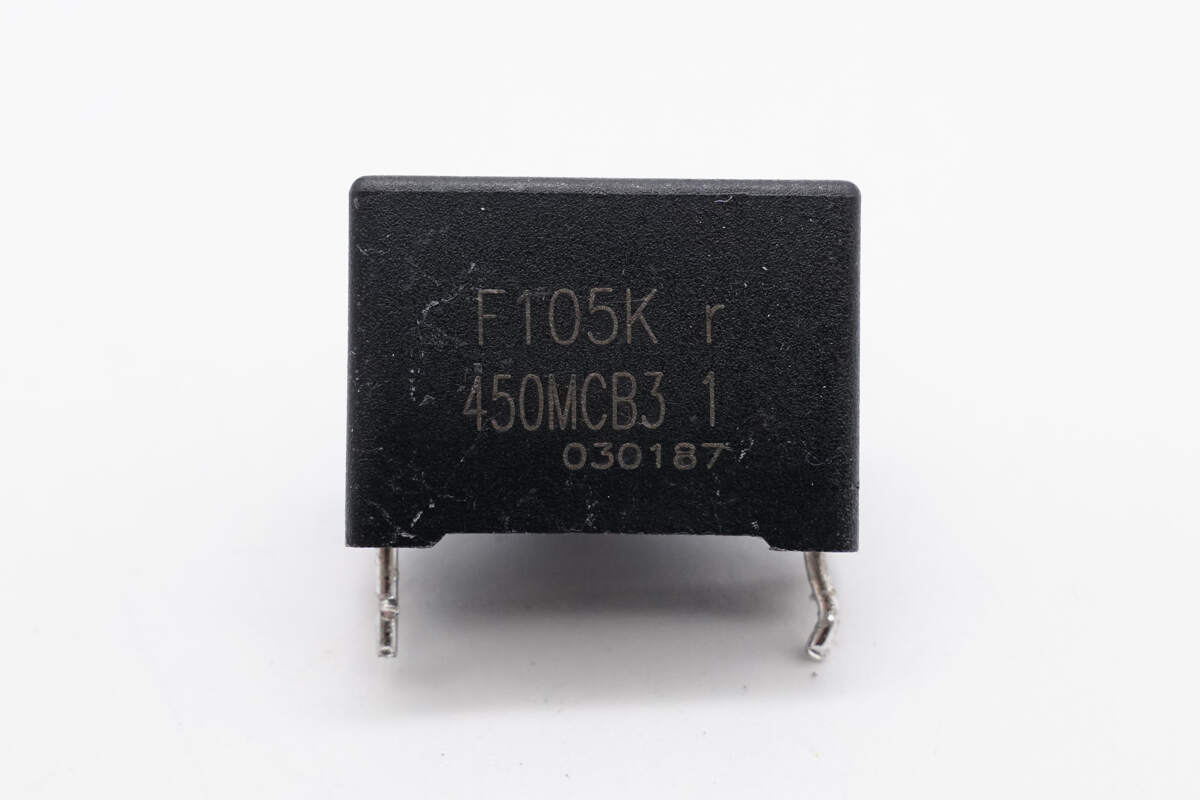

薄膜滤波电容规格为1μF 450V。

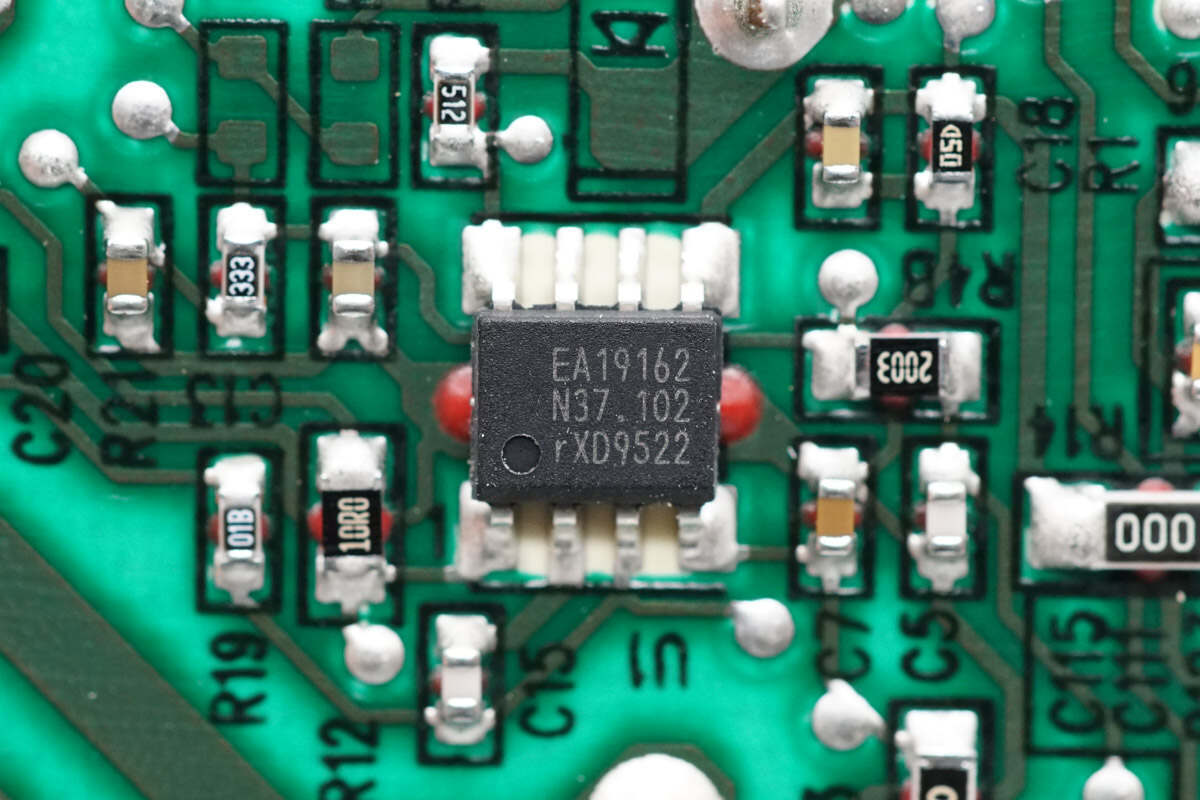

PFC控制器来自恩智浦，型号TEA19162，芯片集成X电容放电功能，具备高精度稳压输出。采用谷底/零电压开关降低开关损耗，频率限制功能降低开关损耗，具备过压保护、开环保护、短路保护和过热保护功能，采用SO8封装。

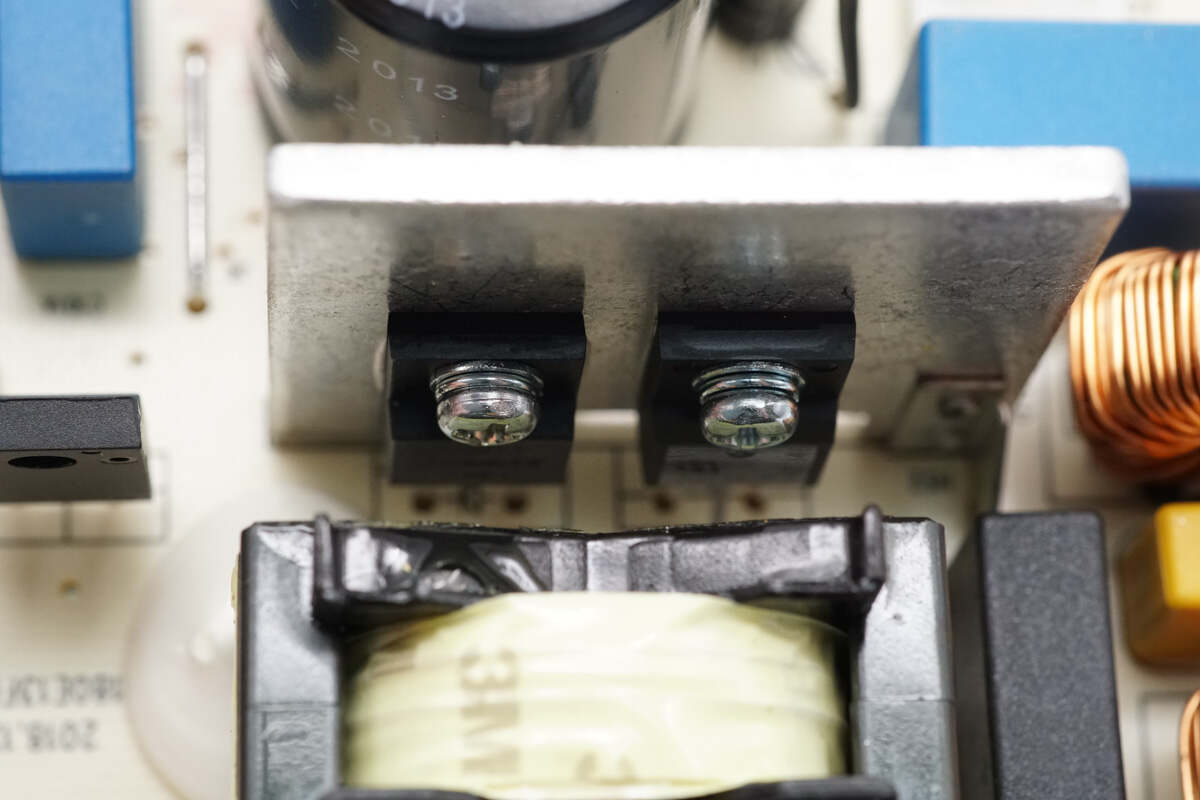

PFC开关管和整流管固定在散热片上。

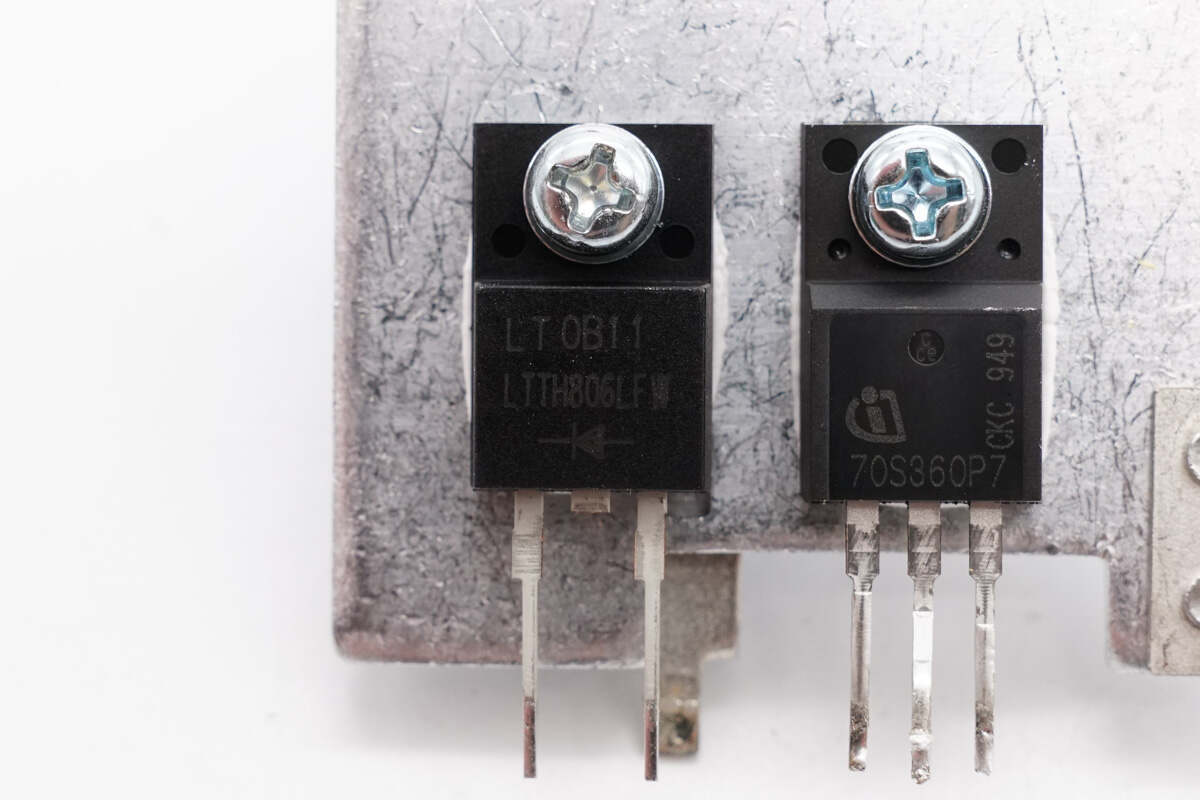

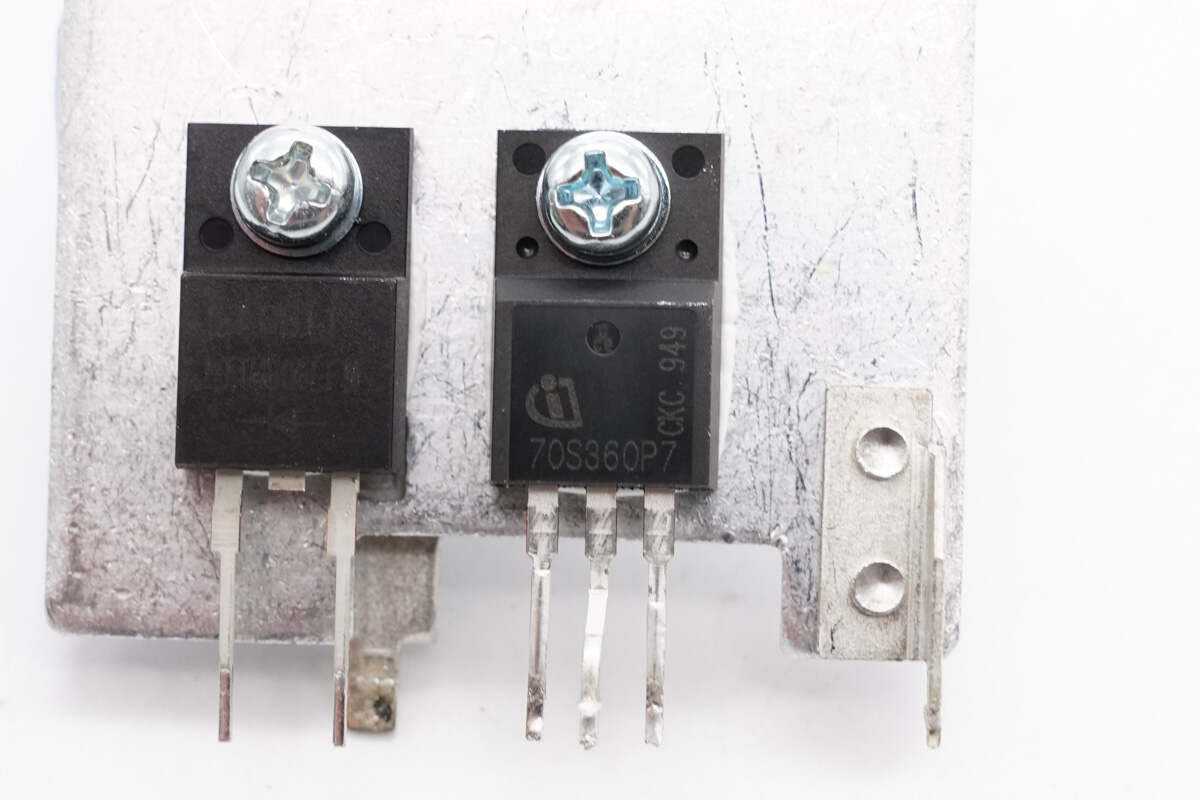

PFC开关管来自英飞凌，丝印70S360P7，型号IPA70R360P7S，为CoolMOS P7系列，NMOS，耐压700V，导阻360mΩ，采用TO 220 FP封装。

PFC整流管来自达尔，型号LTTH806LFW，为超快恢复二极管，规格为600V 8A，采用ITO-220AC封装。

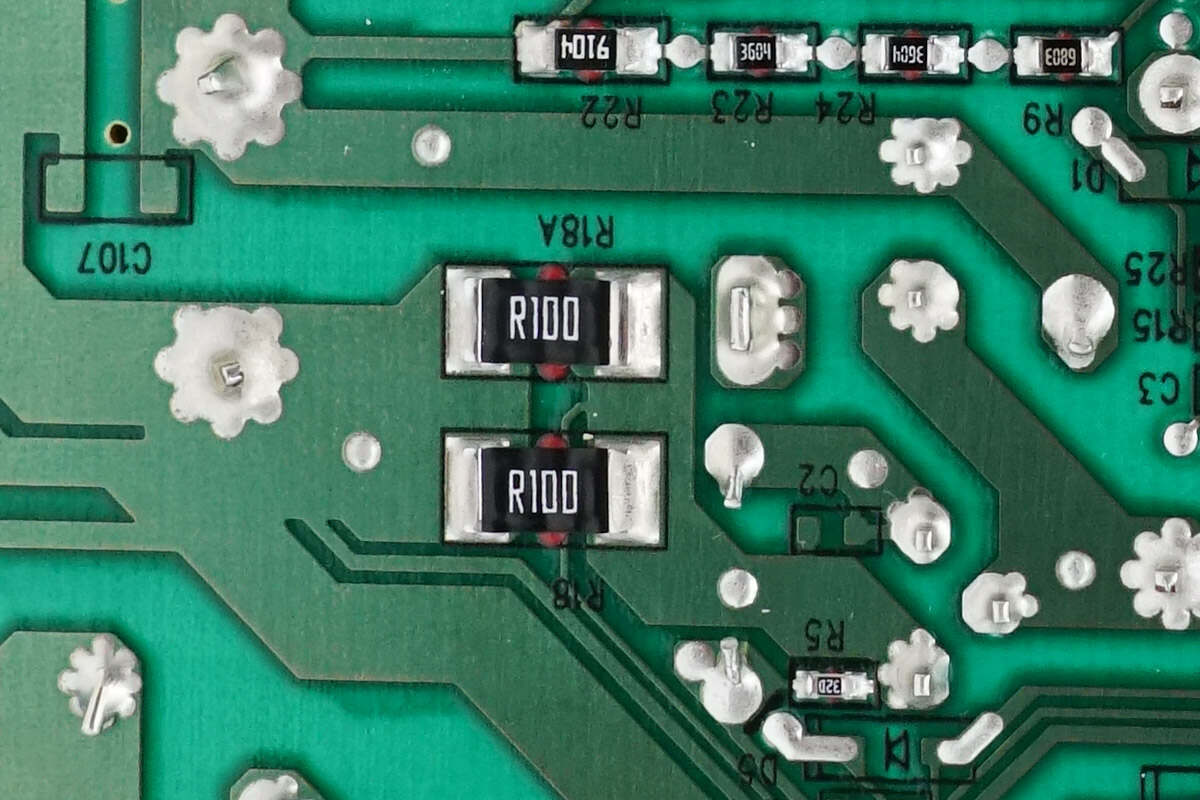

两颗100mΩ电阻并联，用于检测PFC开关管电流。

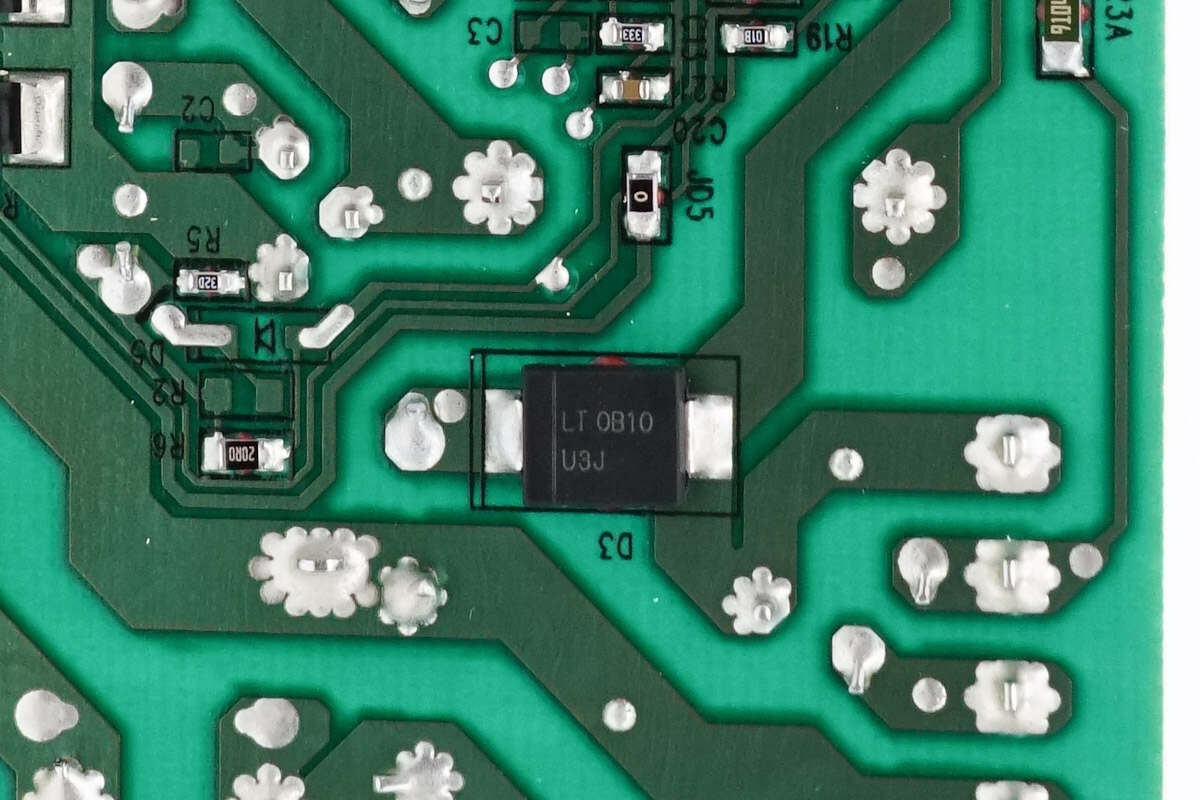

PFC旁路二极管来自达尔，丝印U3J，型号MURS360，规格为600V 3A，采用SMC封装。

PFC升压电感采用利兹线绕制。

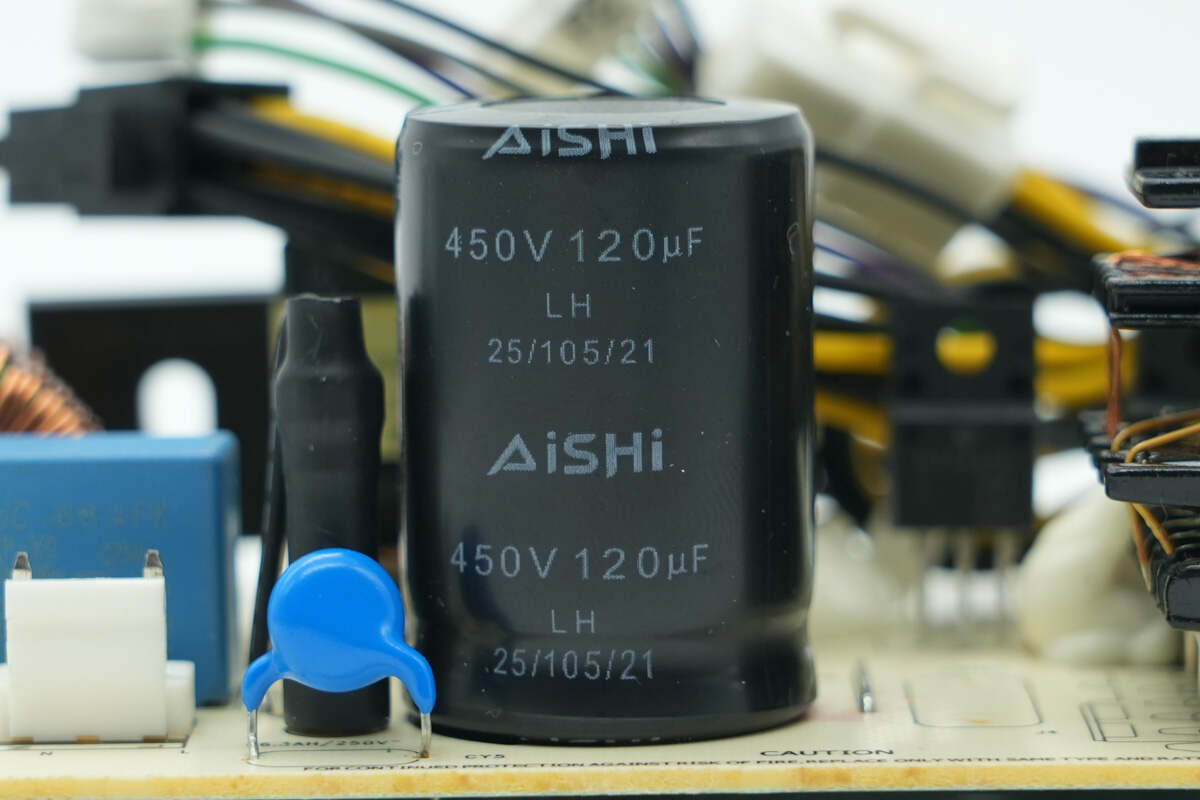

高压滤波电容来自艾华，规格为450V 120μF。

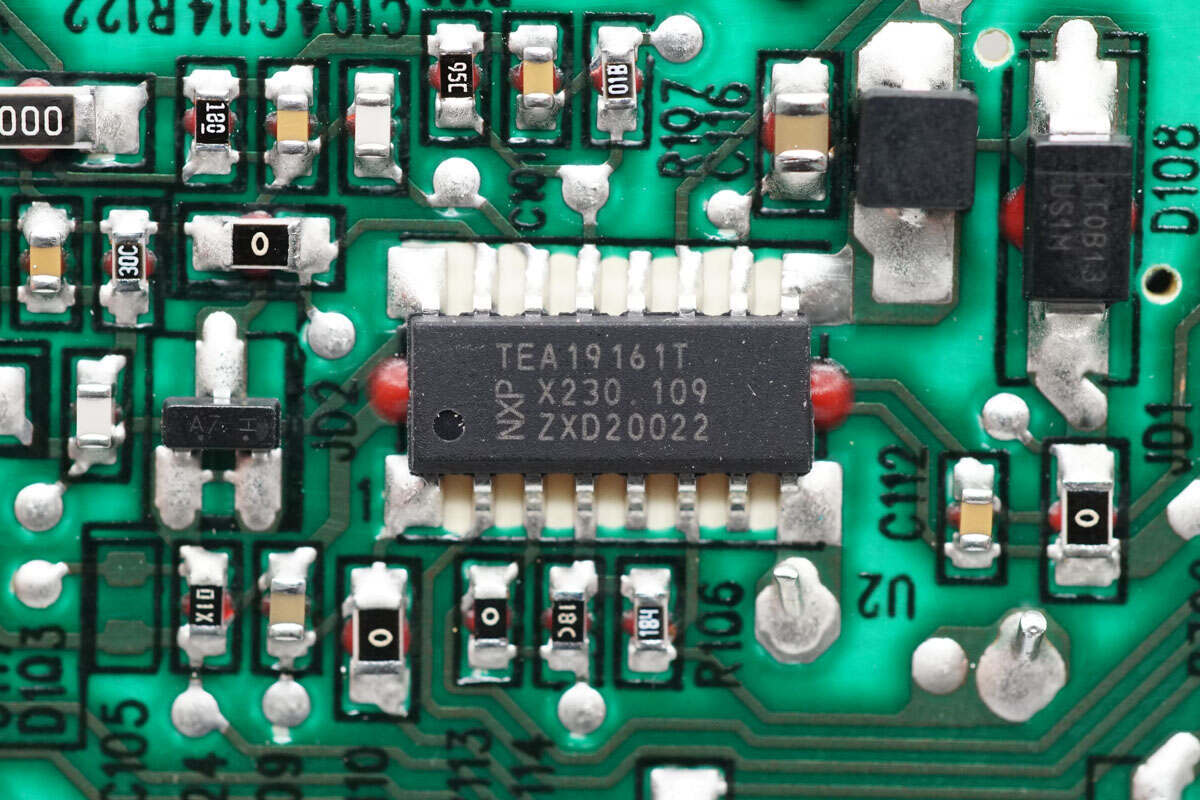

LLC控制器来自恩智浦，型号TEA19161T，是一颗全数字控制的高效率LLC控制器，内部集成高压启动，集成高压驱动器，内部集成软启动，最高工作频率达500kHz，可在全负载范围内提供高转换效率，并具有极低的待机功耗，采用SO16封装。

为主控芯片供电的滤波电容来自智宝，规格为100μF50V。

另一颗滤波电容来自辉城，规格为10μF50V。

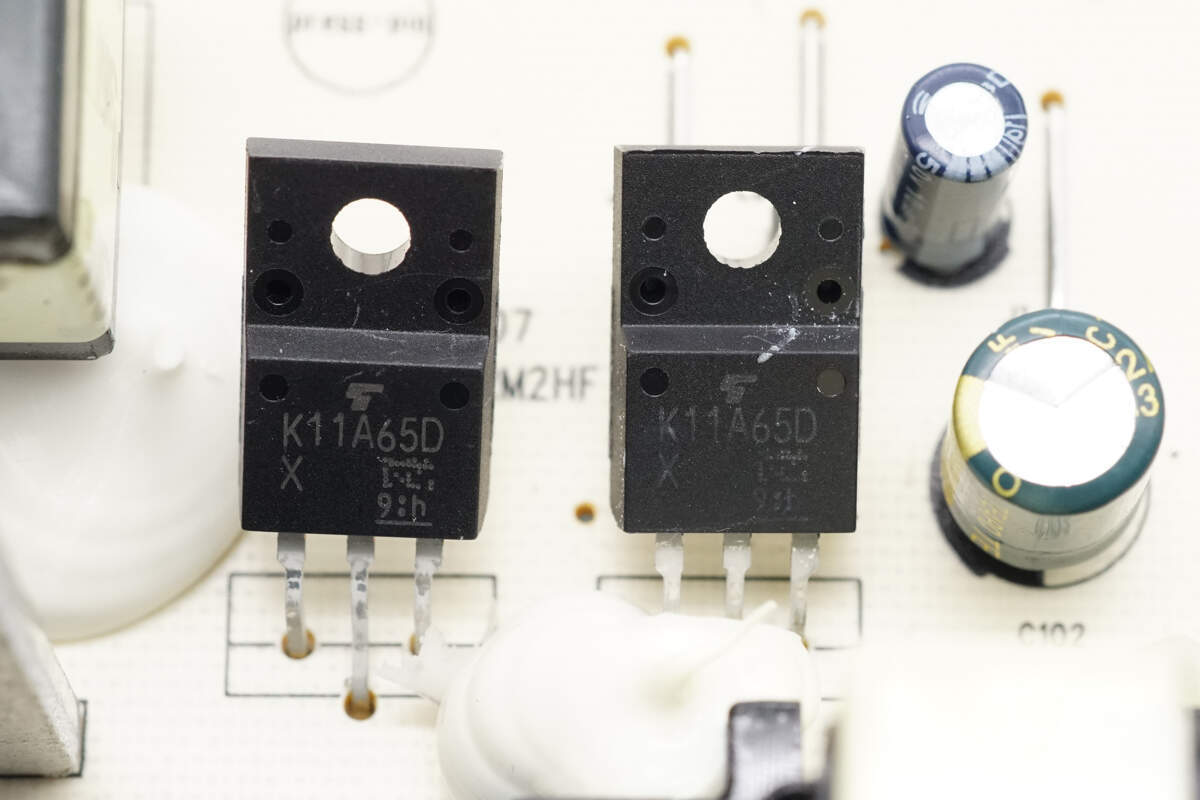

LLC开关管来自东芝，型号TK11A65D，NMOS，耐压650V，导阻540mΩ，采用TO-220SIS封装。

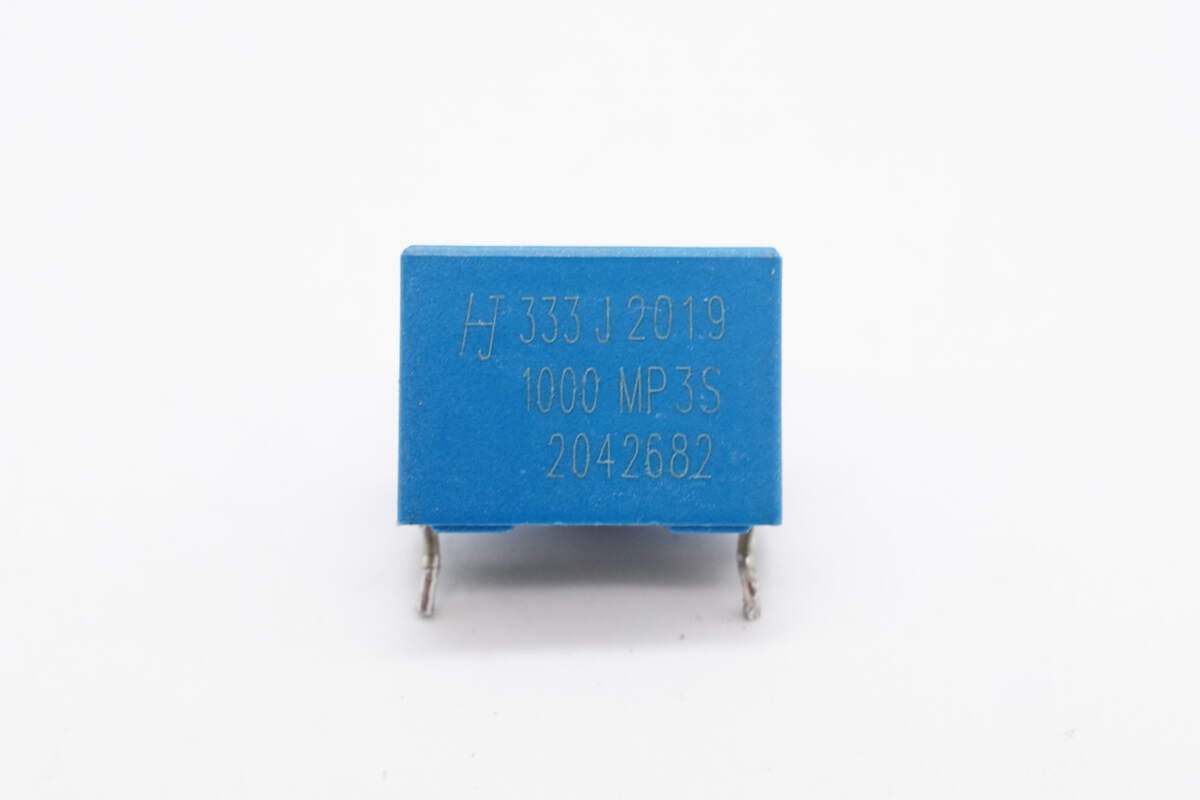

谐振电容来自华容，规格为0.033μF1000V。

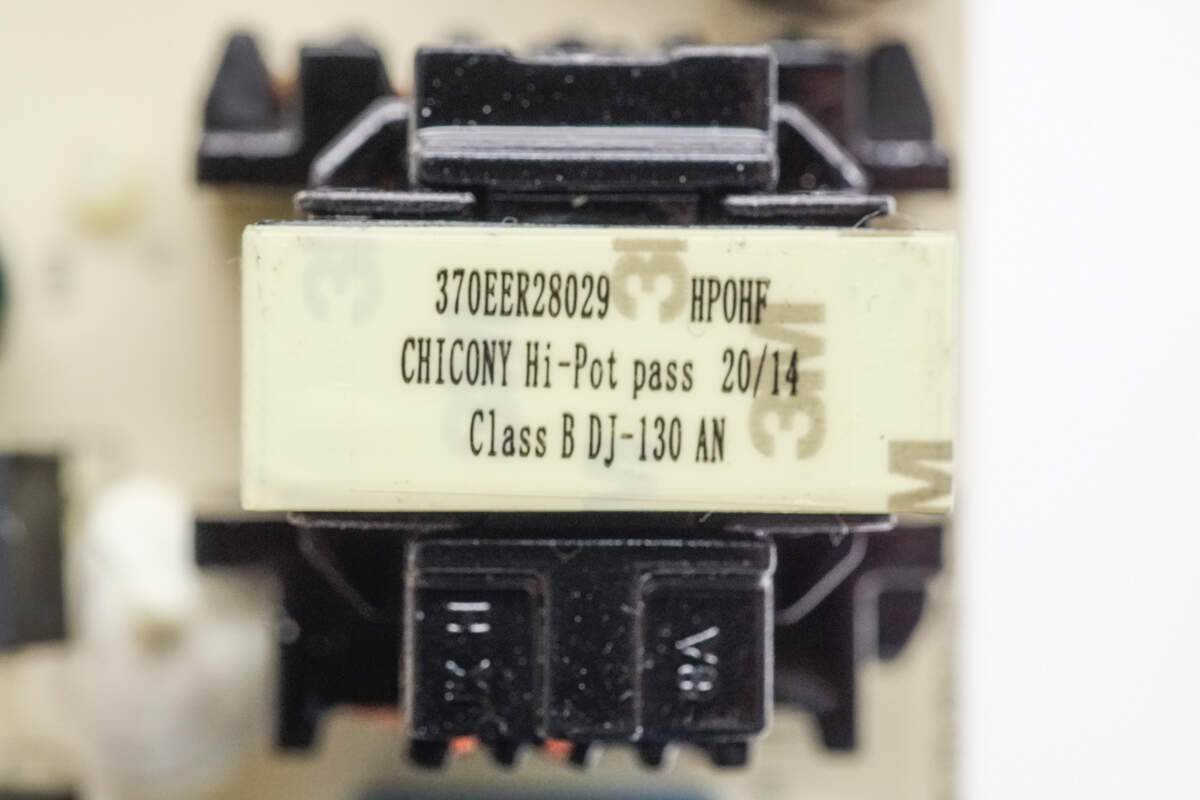

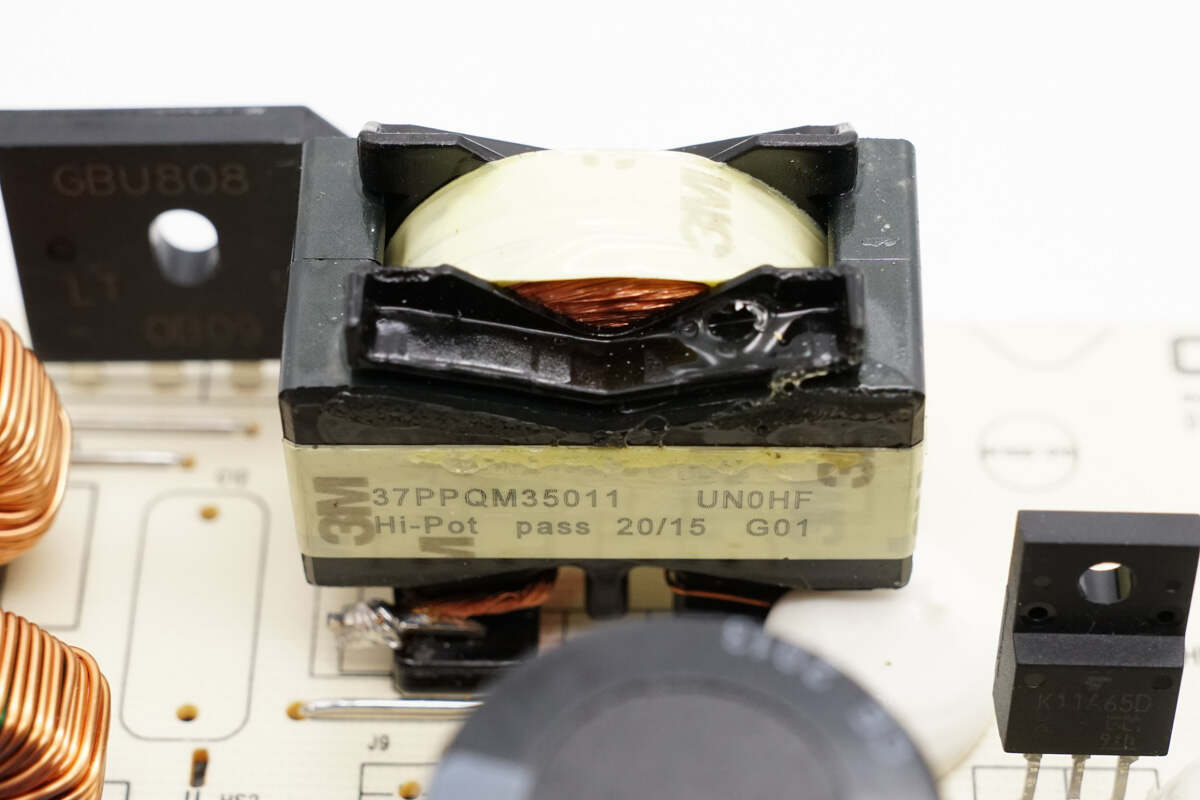

变压器磁芯缠绕胶带绝缘。

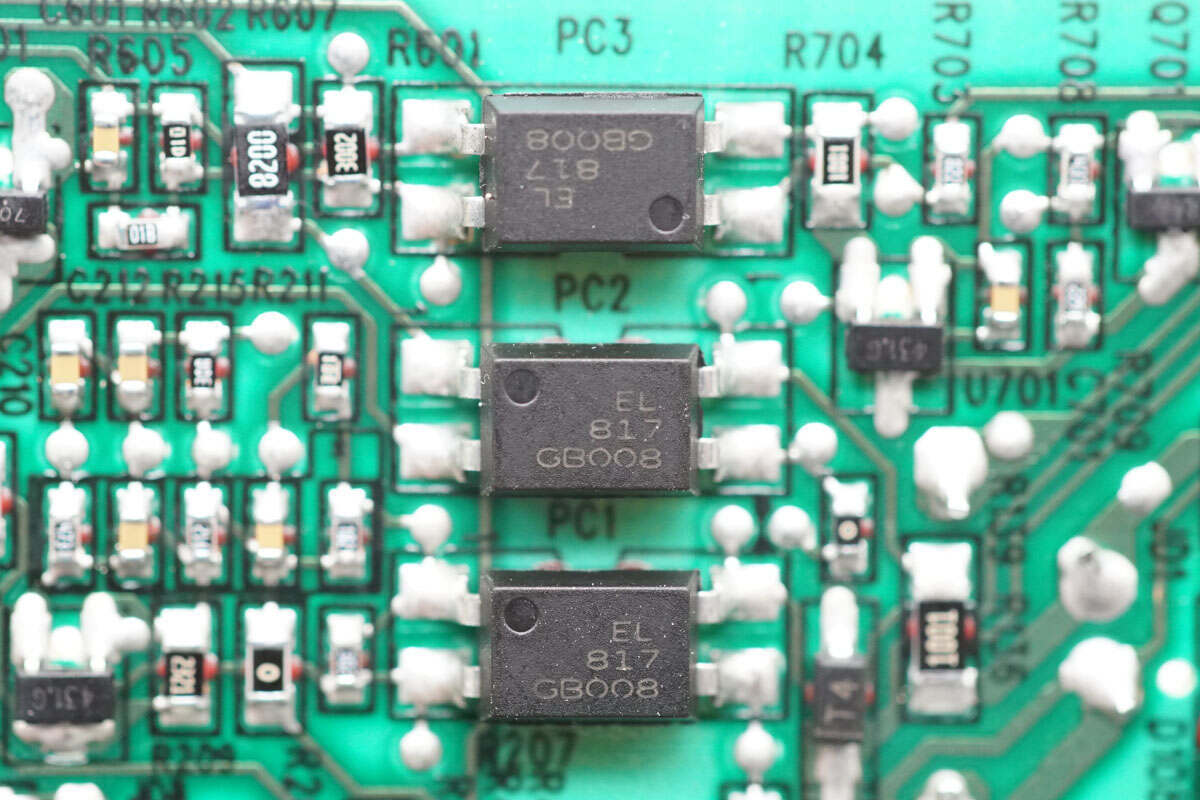

亿光EL817光耦用于隔离反馈。

蓝色Y电容来自华新科。

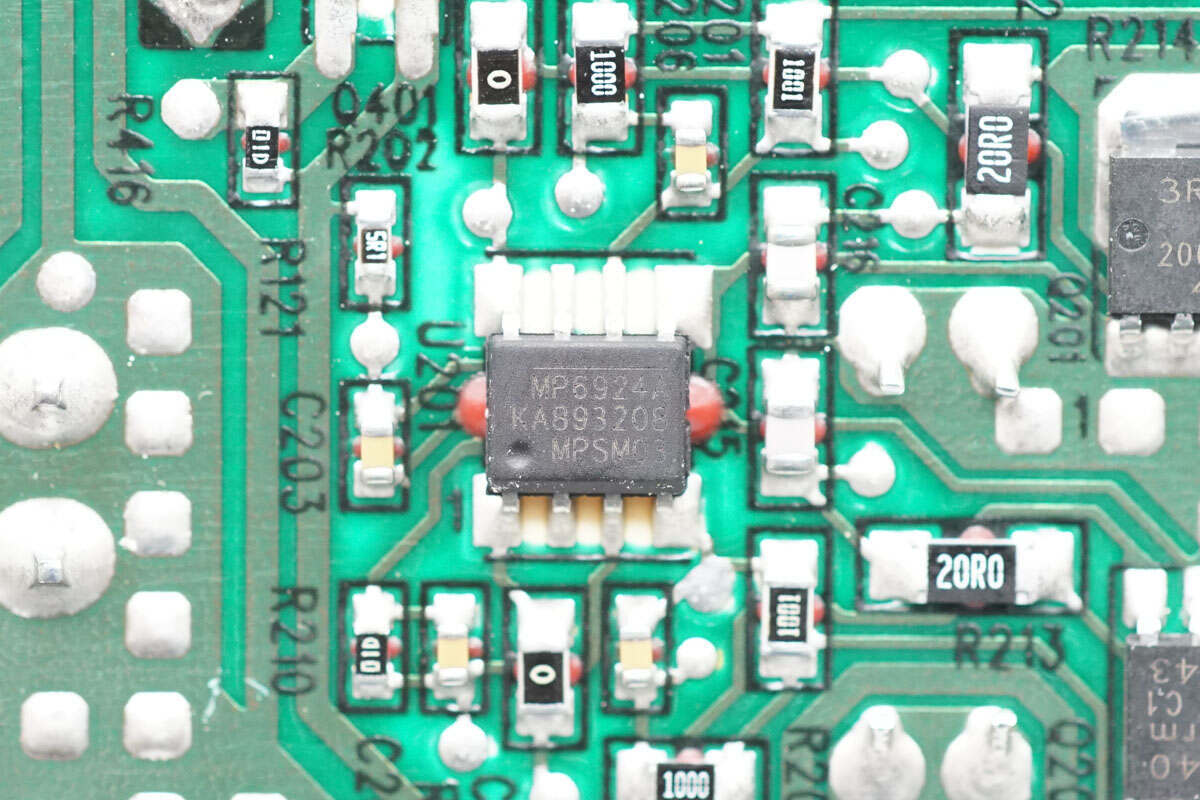

同步整流控制器来自芯源系统，型号MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。

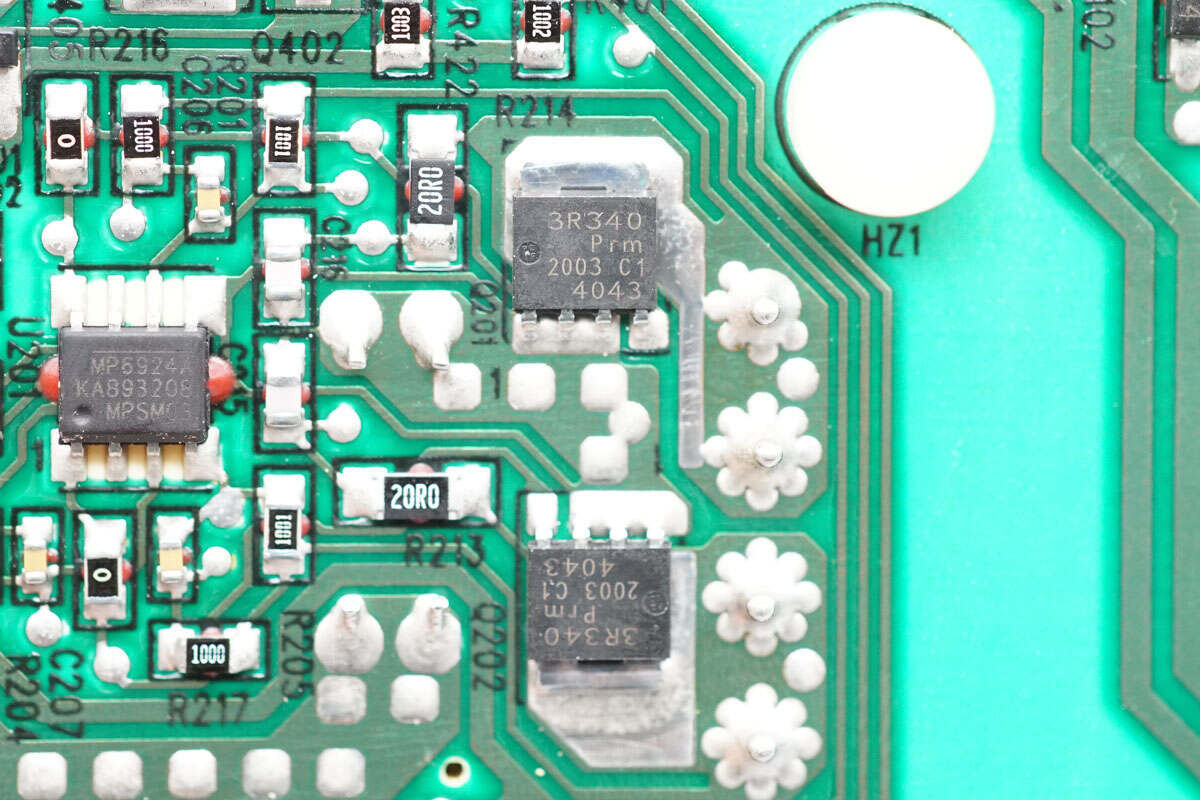

两颗同步整流管来自安世半导体，丝印3R340，型号PSMN3R3-40YS，NMOS，耐压40V，导阻3.3mΩ，采用LFPAK封装。

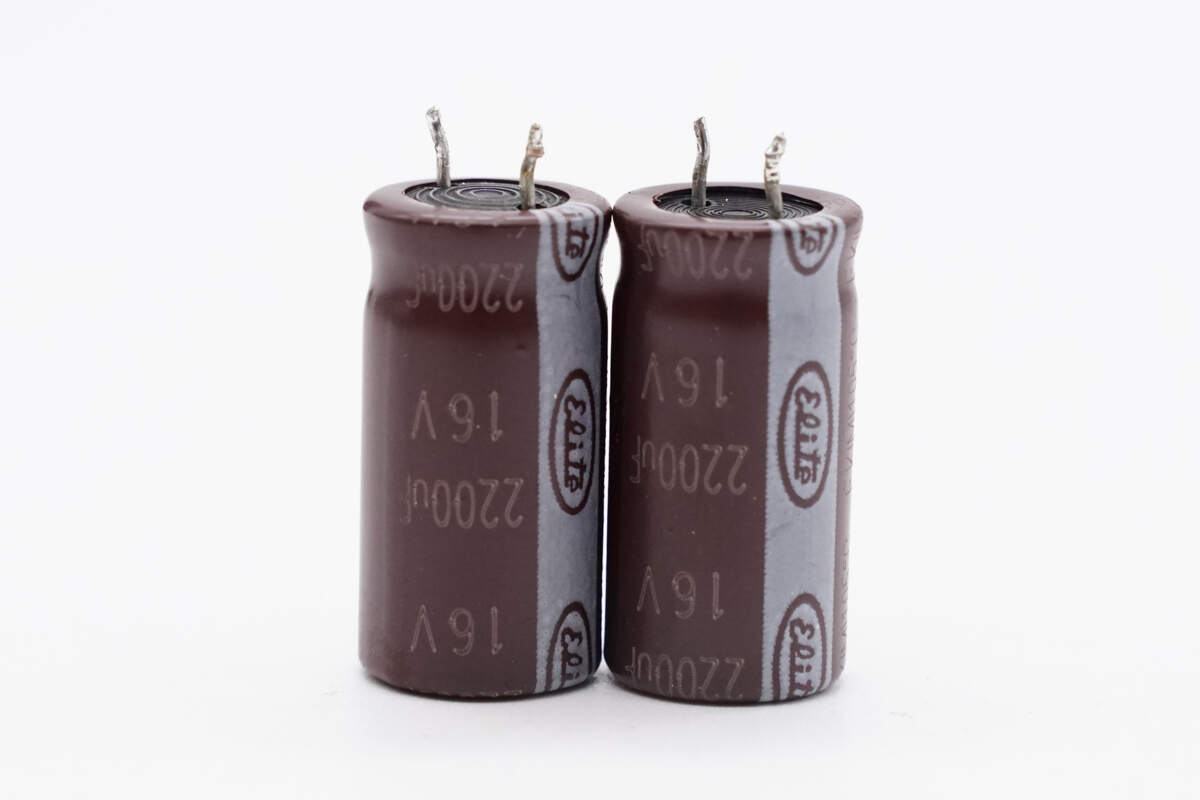

输出滤波电容来自金山，规格为2200μF16V。

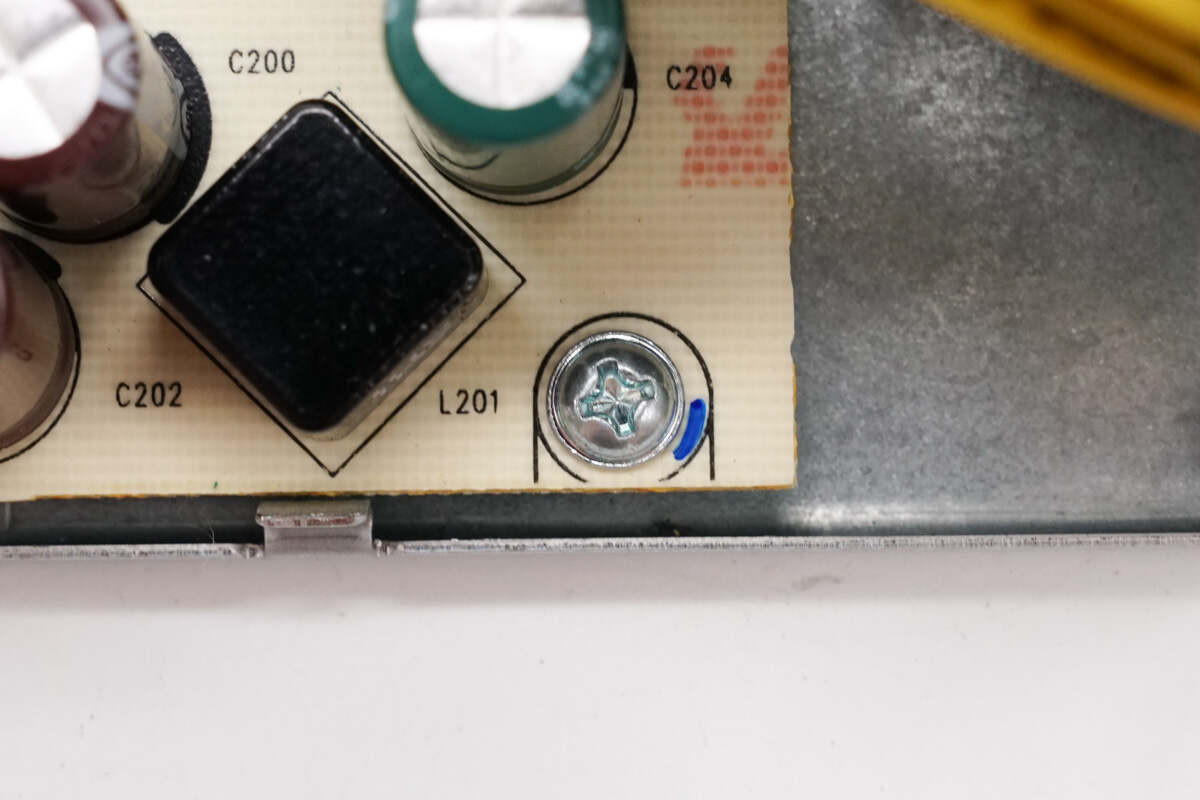

滤波电感来自三集瑞，规格为1.2μH。

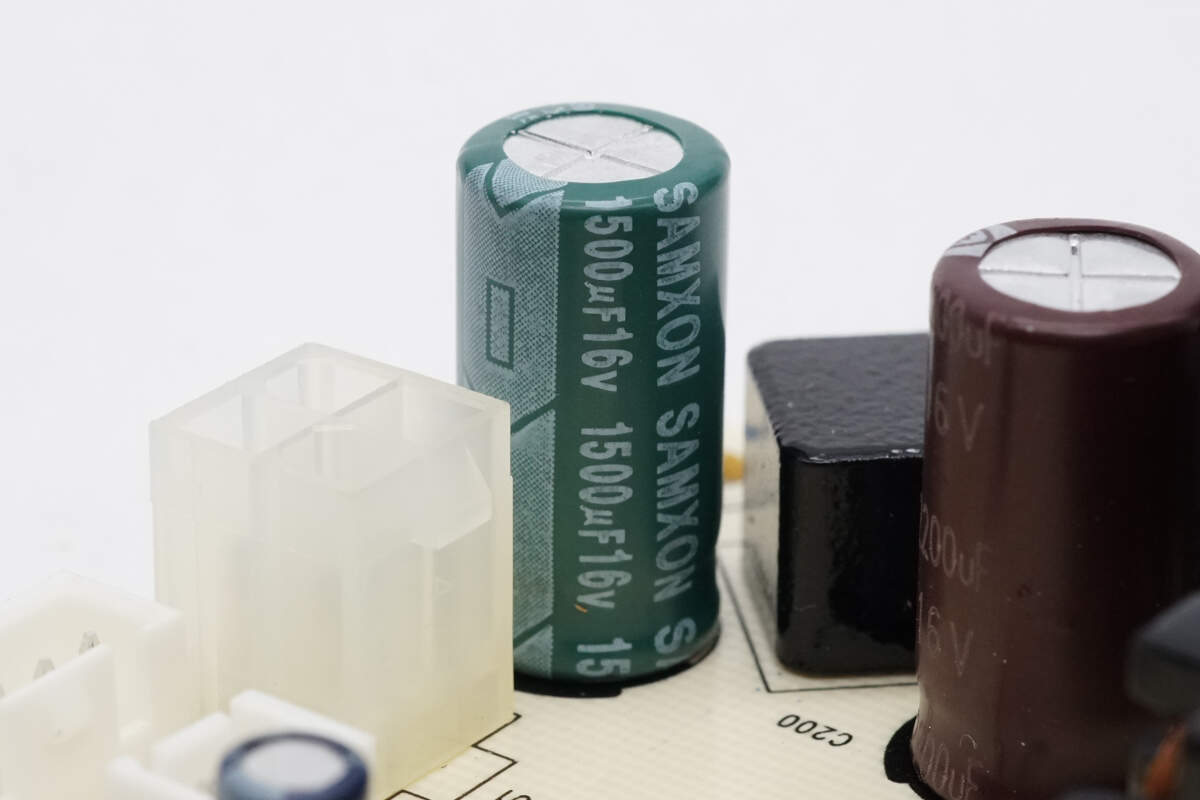

输出滤波电容来自万裕，规格为1500μF16V。

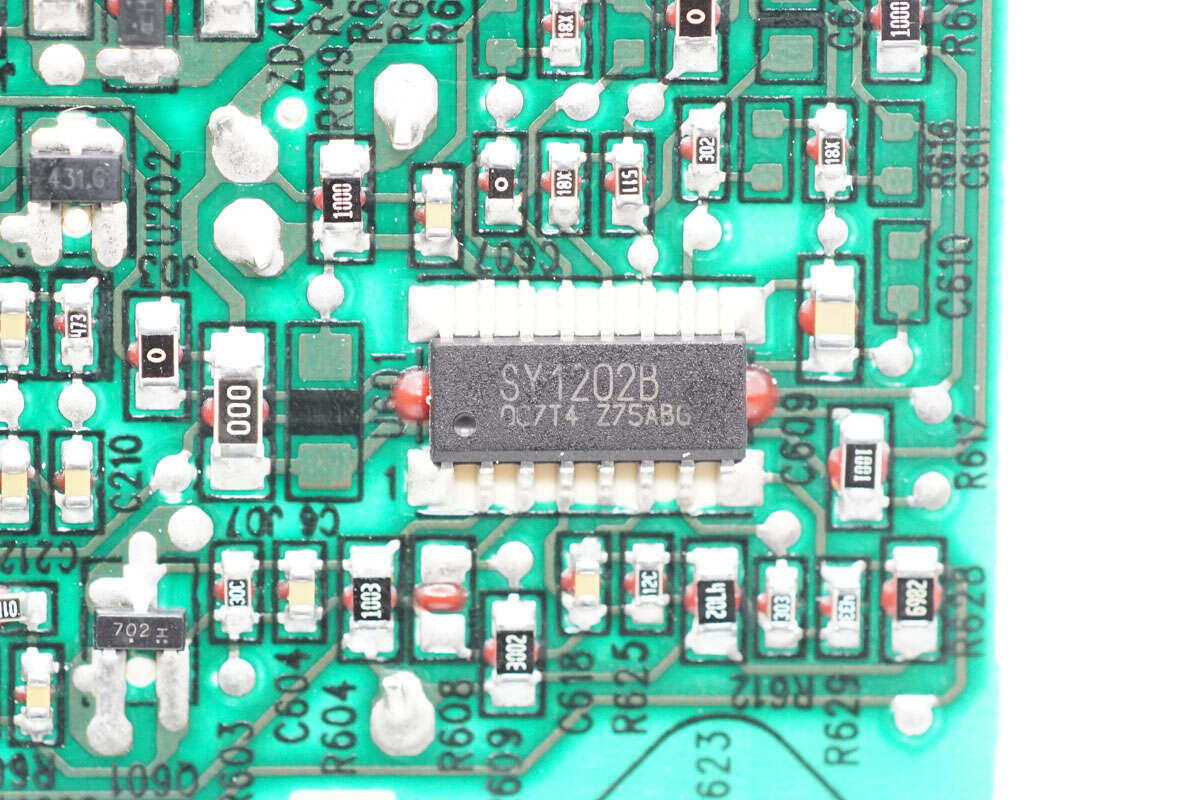

电源管控芯片丝印SY1202B，采用SOIC16封装。

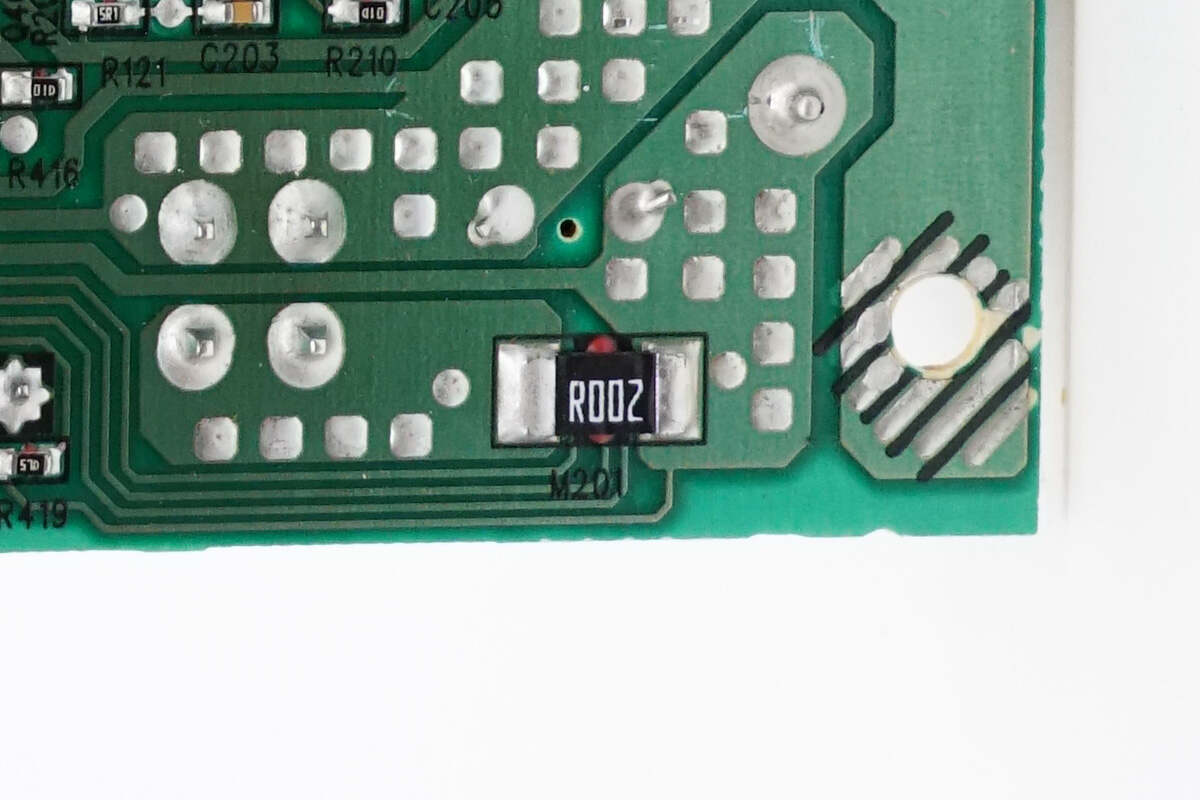

2mΩ取样电阻用于检测电源输出电流。

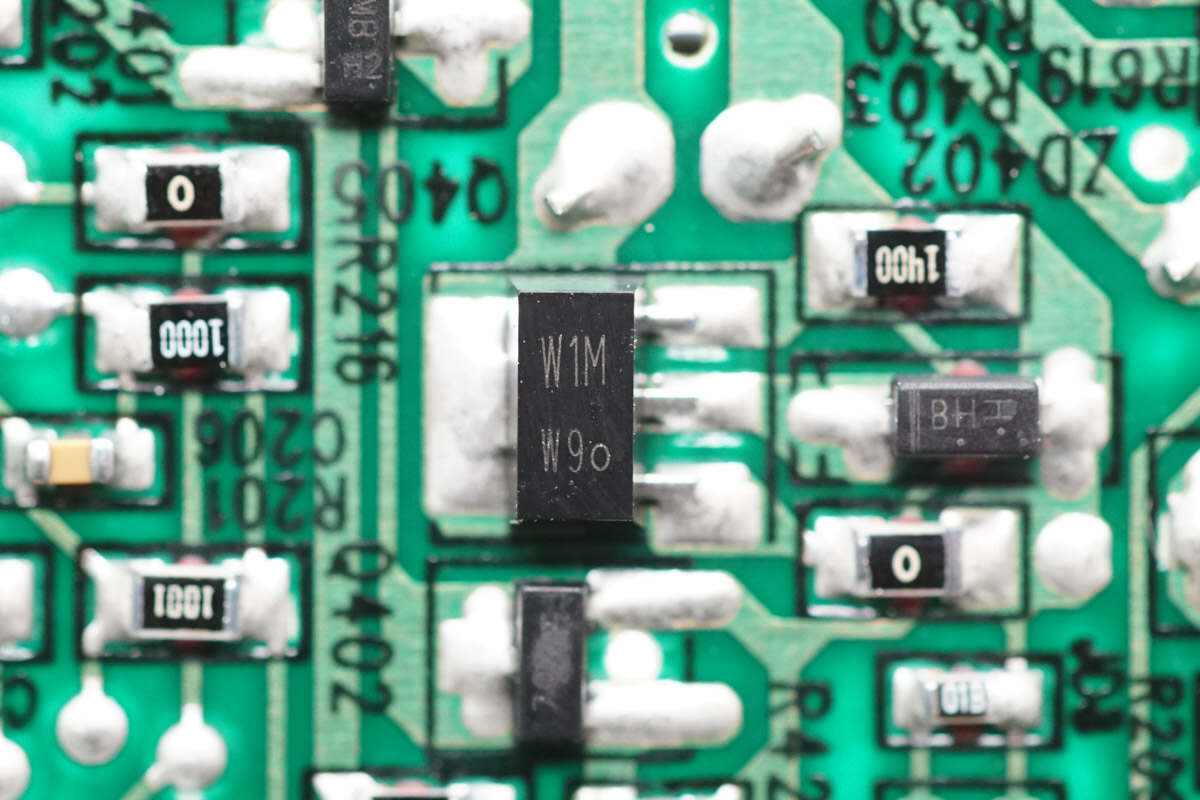

用于风扇供电控制的三极管丝印W1M。

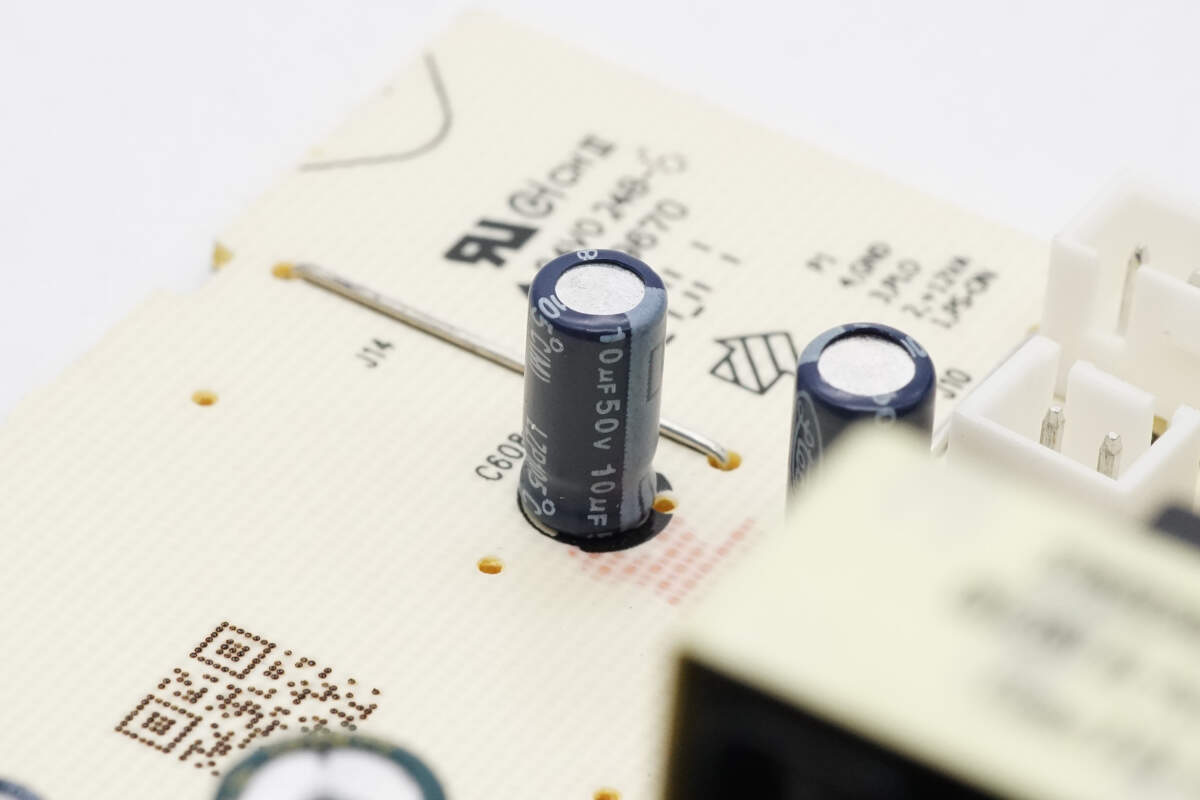

滤波电容规格为10μF50V。

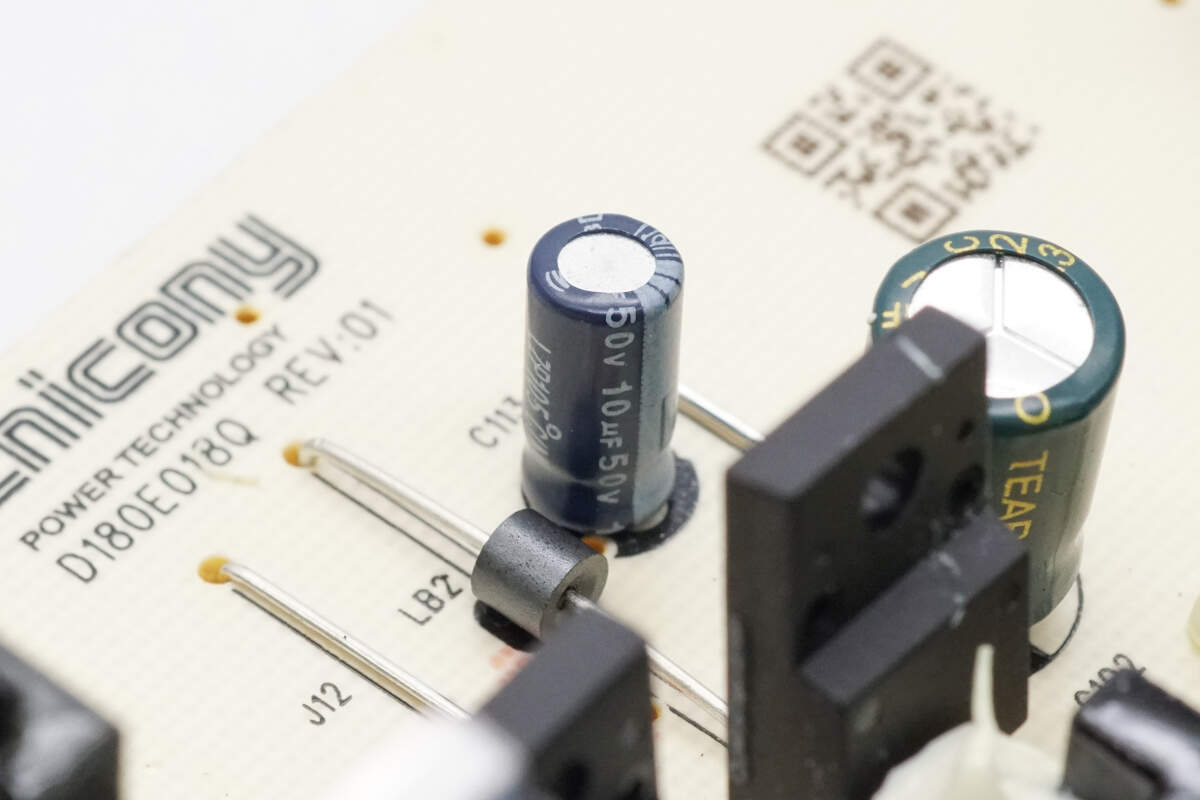

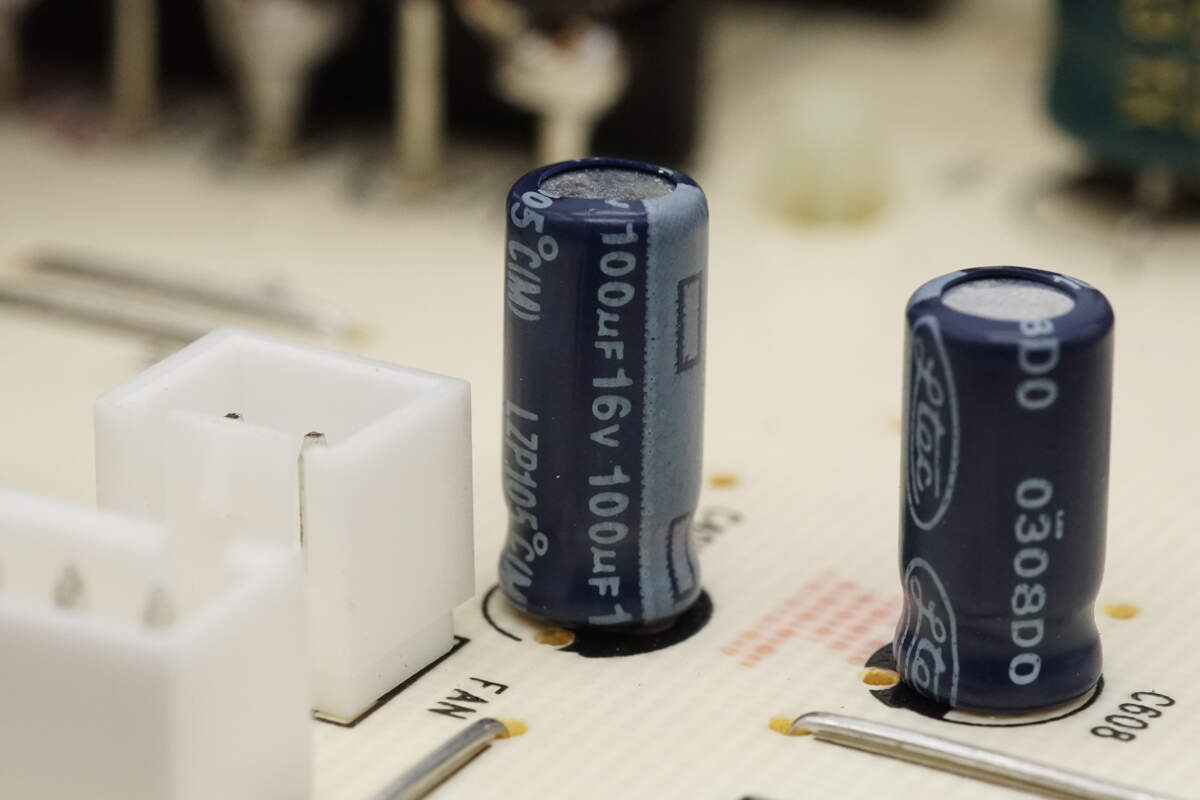

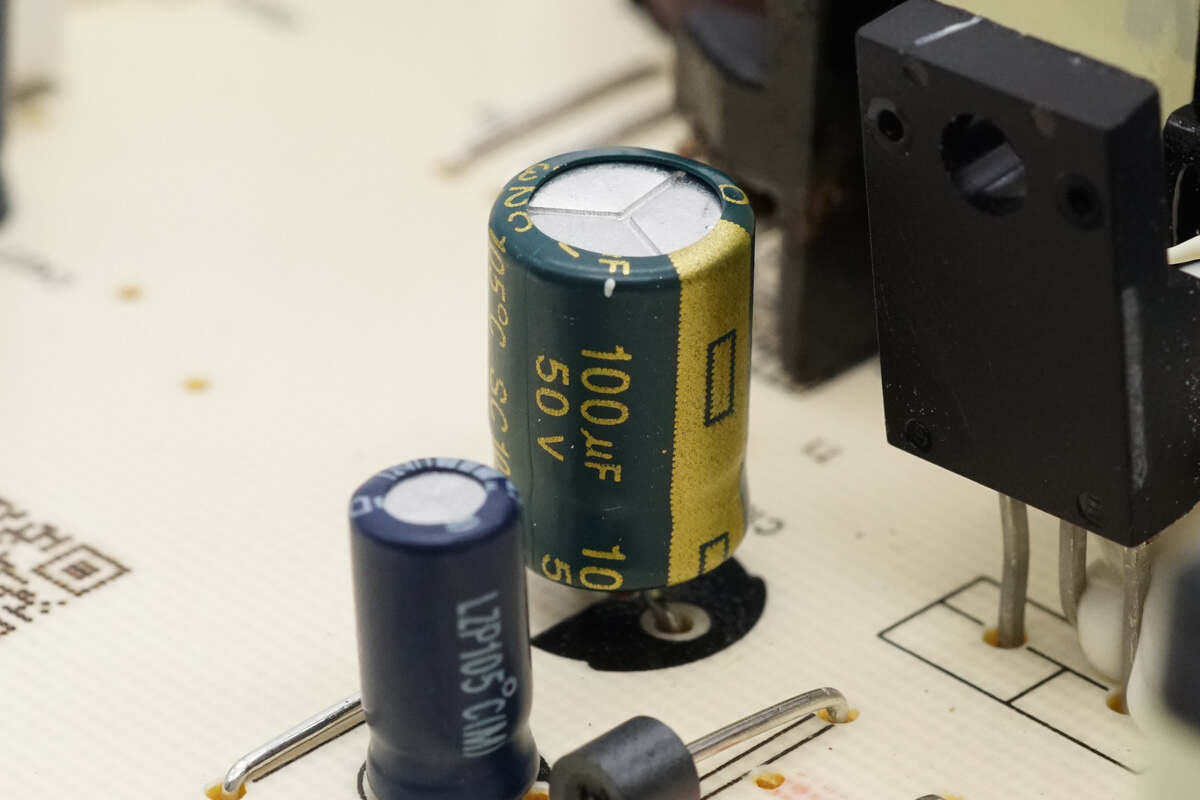

另一颗滤波电容规格为100μF16V。

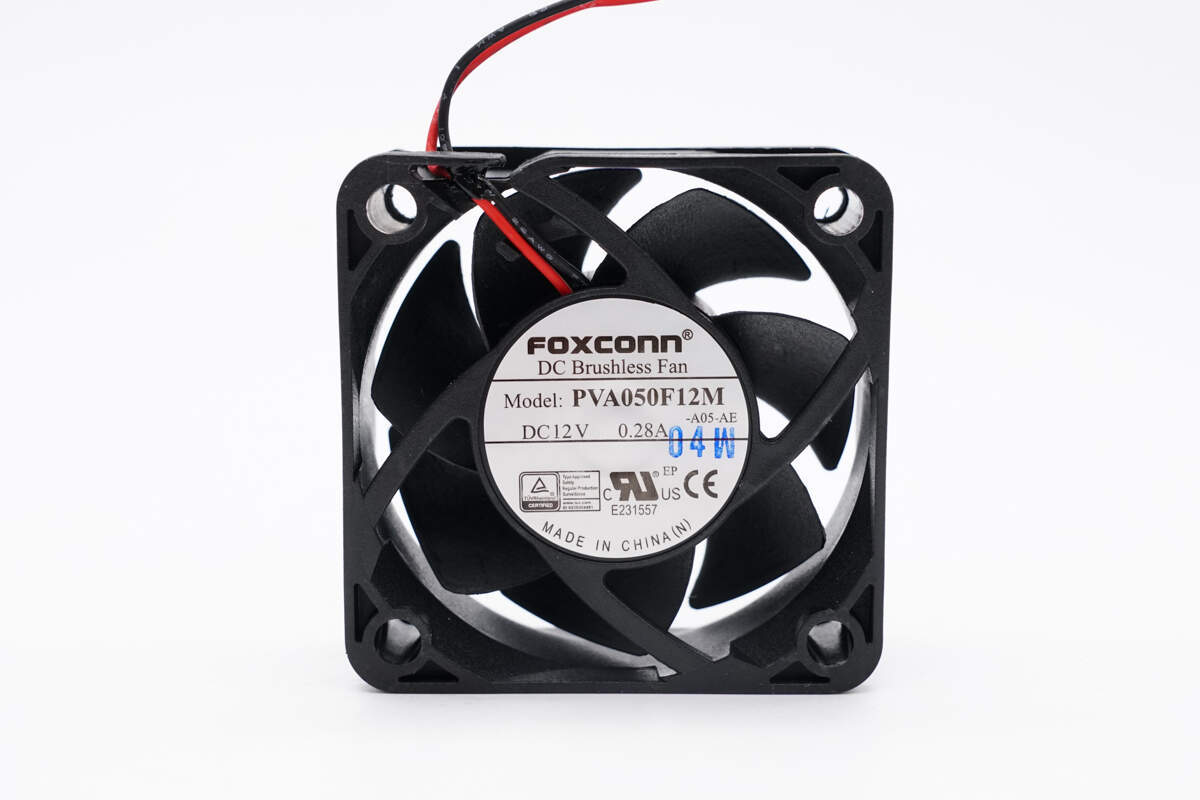

散热风扇来自富士康，型号PVA050F12M，规格为12V0.28A，中国制造。

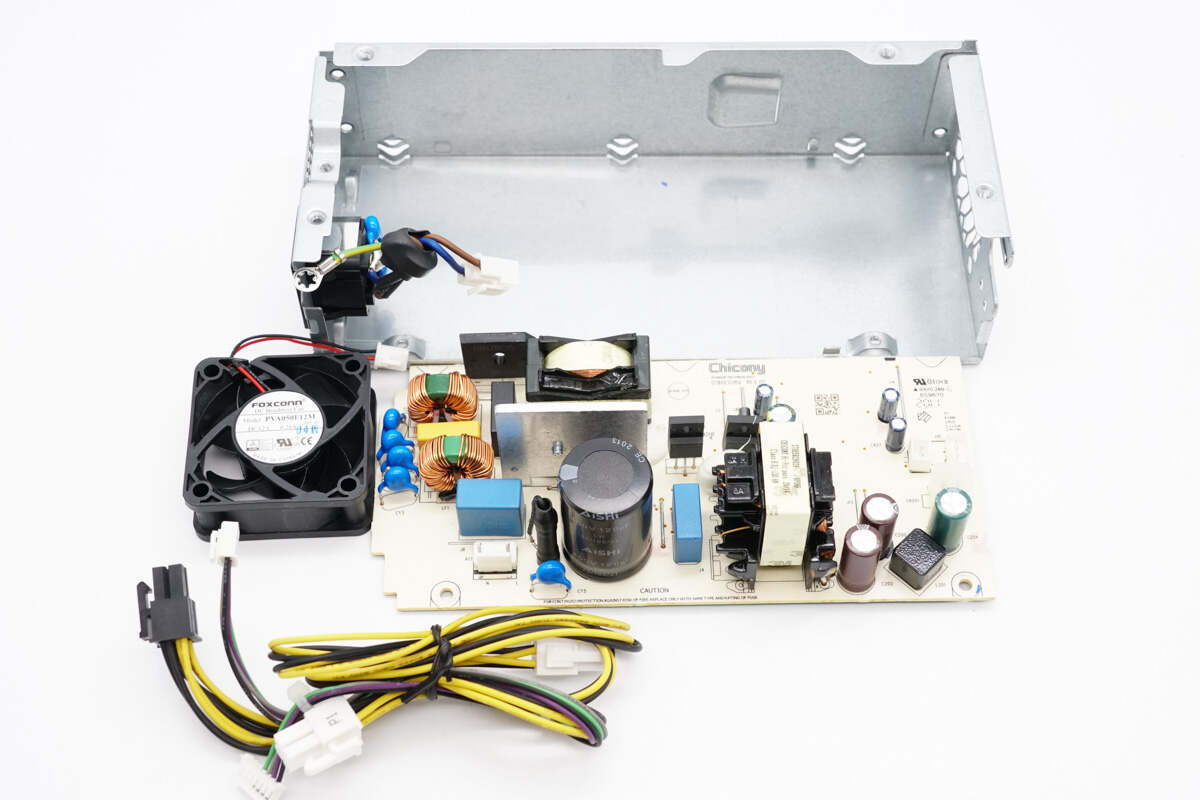

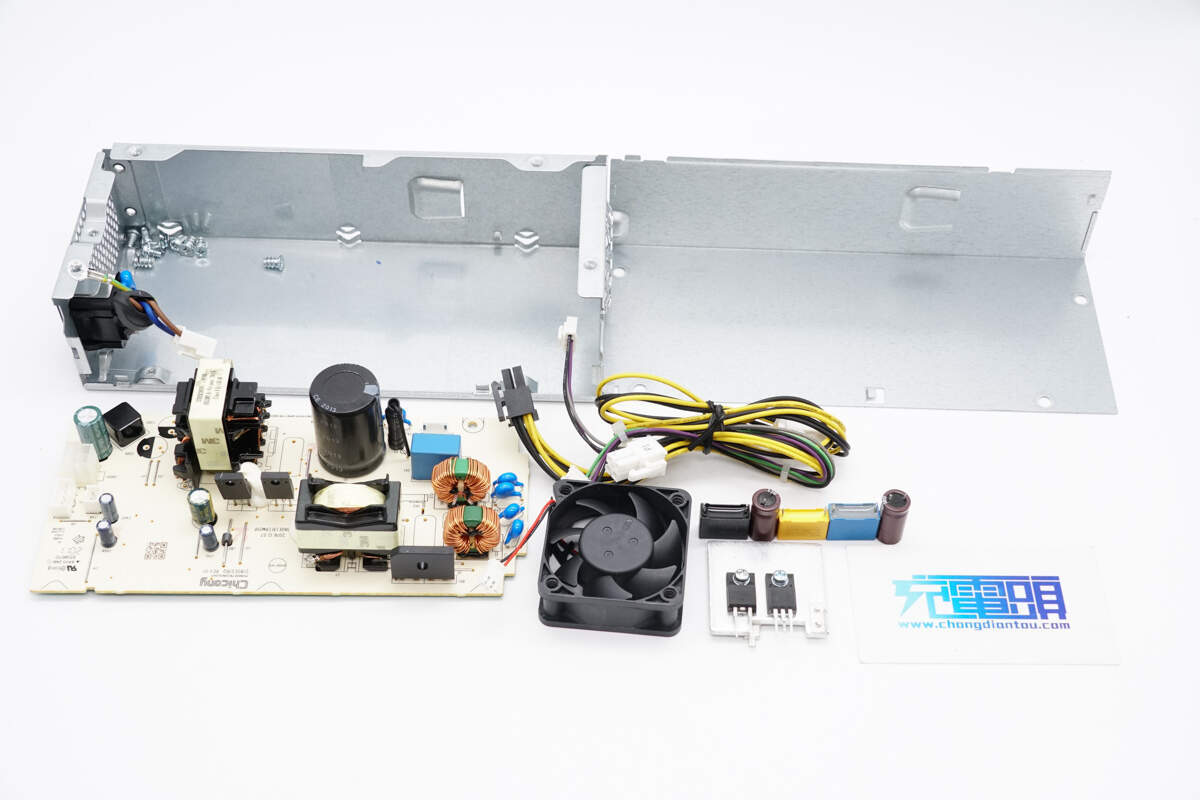

全部拆解一览，来张全家福。

充电头网拆解总结

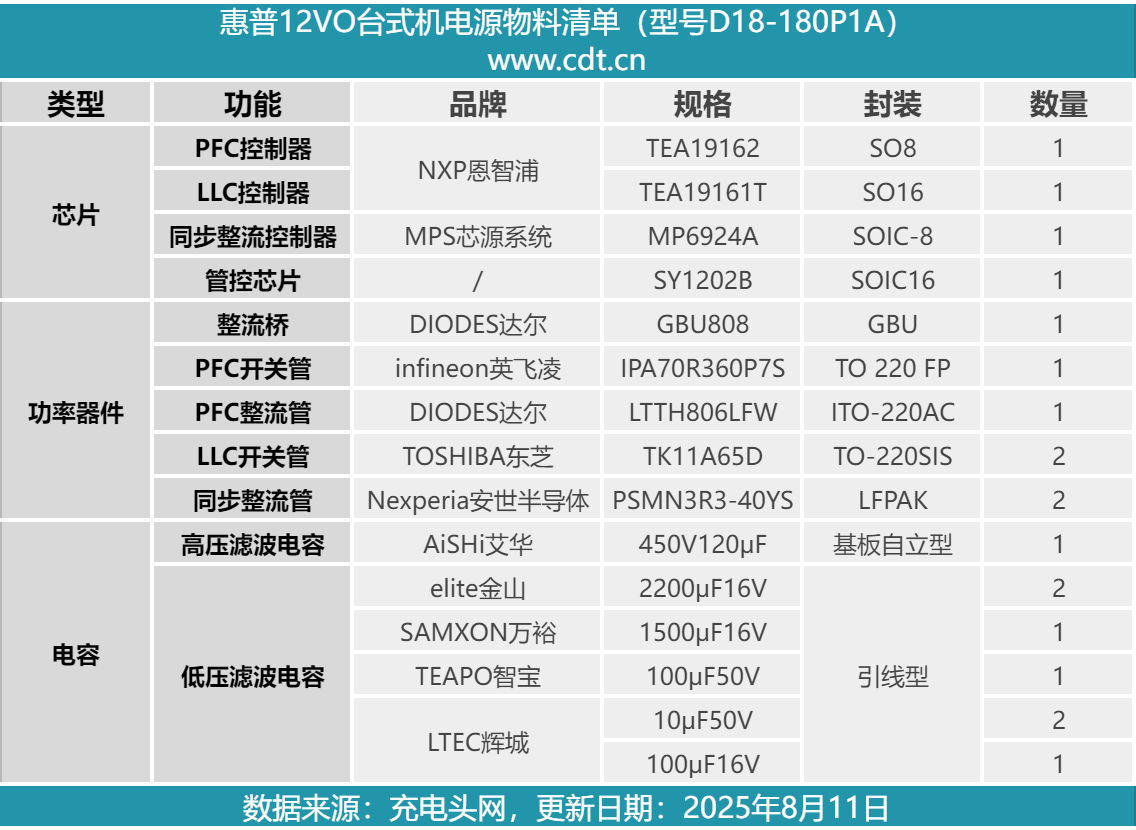

最后附上惠普这款电脑电源的核心器件清单，方便大家查阅。

惠普这款电源采用电镀金属外壳，为自带输出线设计，由群光电能科技制造。电源支持100-240V交流输入，输出电压为12V，输出电流为14.88A，额定输出功率为180W，并具备80PLUS白金转换效率。电源输出线为双4Pin，不支持为独立显卡供电。

充电头网通过拆解了解到，惠普这款电源采用PFC+LLC+同步整流架构，使用恩智浦TEA19162+TEA19161T芯片组合，用于PFC和LLC控制，同步整流控制器采用芯源系统MP6924。

电源内部PFC开关管来自英飞凌，整流管来自达尔，LLC开关管来自东芝，同步整流管来自安世半导体。电源内部高压滤波电容来自艾华，输出滤波电容采用金山和万裕，并配有电感滤波。电源内部变压器打胶加固，并设有热敏电阻检测温升，内部做工用料可靠。
