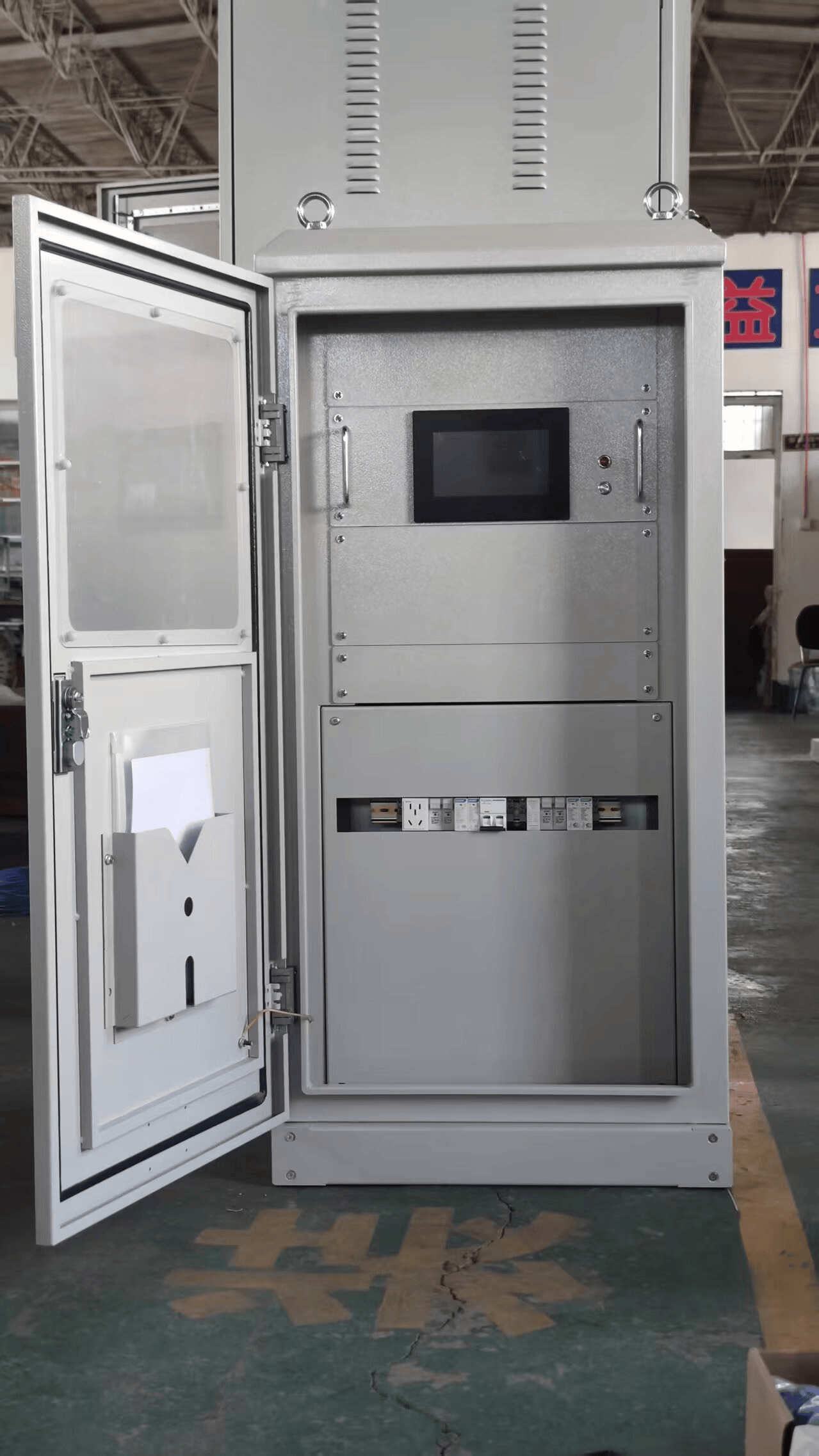

储罐防腐二合一恒电位仪大机柜的安装标准_资源案例

创始人

2025-11-27 11:21:14

0次

一、设备固定与基础处理

底座固定：将恒电位仪底座固定在混凝土基础或角钢支架上，确保底座稳固。使用水平仪调整，安装倾斜角度应不大于5°，确保垂直安装，这有利于设备散热和稳定运行。

安装位置选择：

对于船舶场景，需将设备牢固固定在船体水平面上。

对于海洋平台，应安装在振动小的区域，以减少设备运行时的部件松动。

接地处理：安装后立即连接机壳接地，确保接地电阻不大于4Ω，以保障设备安全。

二、电缆连接与极性确认

接线规则：接线需严格遵循极性规则，阳极电缆接设备“+”端，阴极电缆接“-”端，参比电极接“参比”端，零位接“零位”端。

接头处理：电缆接头应用铜鼻子压接，并涂抹导电膏以减少接触电阻，接触电阻应不大于0.01Ω。再用绝缘胶带包裹密封，确保接头安全可靠。

参比电极与阳极地床安装：

参比电极应安装在距阳极不小于20米、距保护体不大于5米处，深度与被保护结构一致。其电缆屏蔽层应单端接地。

阳极地床应保证接地电阻不大于1Ω，与被保护管道距离不小于50米。

三、系统接地与防雷设置

独立接地系统：除设备机壳接地外，还需构建独立接地系统。若在海洋平台，可联合结构接地，但要测试分流影响，确保接地效果。

防雷措施：在雷电多发区，需在电路中安装浪涌保护器，以防止雷击损坏电子元件。

等电位联结：若被保护结构与其他金属设施相连，需做等电位联结，以避免电位差引发腐蚀。

四、安装环境与防护要求

安装环境：设备应安装在室内，环境高度小于2000米，环境温度在-15℃至45℃之间，相对湿度在20%至90%之间。

防护等级：设备外壳防护等级应符合相关标准，以有效防止小动物侵入破坏。机柜应采用防雨、防鼠、防较大颗粒物进入的设计。

通风散热：机柜两侧上下应设有通风孔，以确保设备通风散热良好。
