前言

本期拆解的是英特尔一款1600W的钛金牌服务器电源，这款电源支持100-127V交流输入，输出功率为1000W。在200-240V交流输入时，达到额定输出功率1600W。电源额定输出电压为12V，待机电源输出为12V，额定输出电流2.1A。

服务器电源输入端设有散热风扇，电源插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+移相全桥架构，符合80PLUS钛金转换标准。下面充电头网就带来英特尔这款钛金牌1600W服务器电源的拆解，一起看看内部的方案和用料。

英特尔1600W服务器电源外观

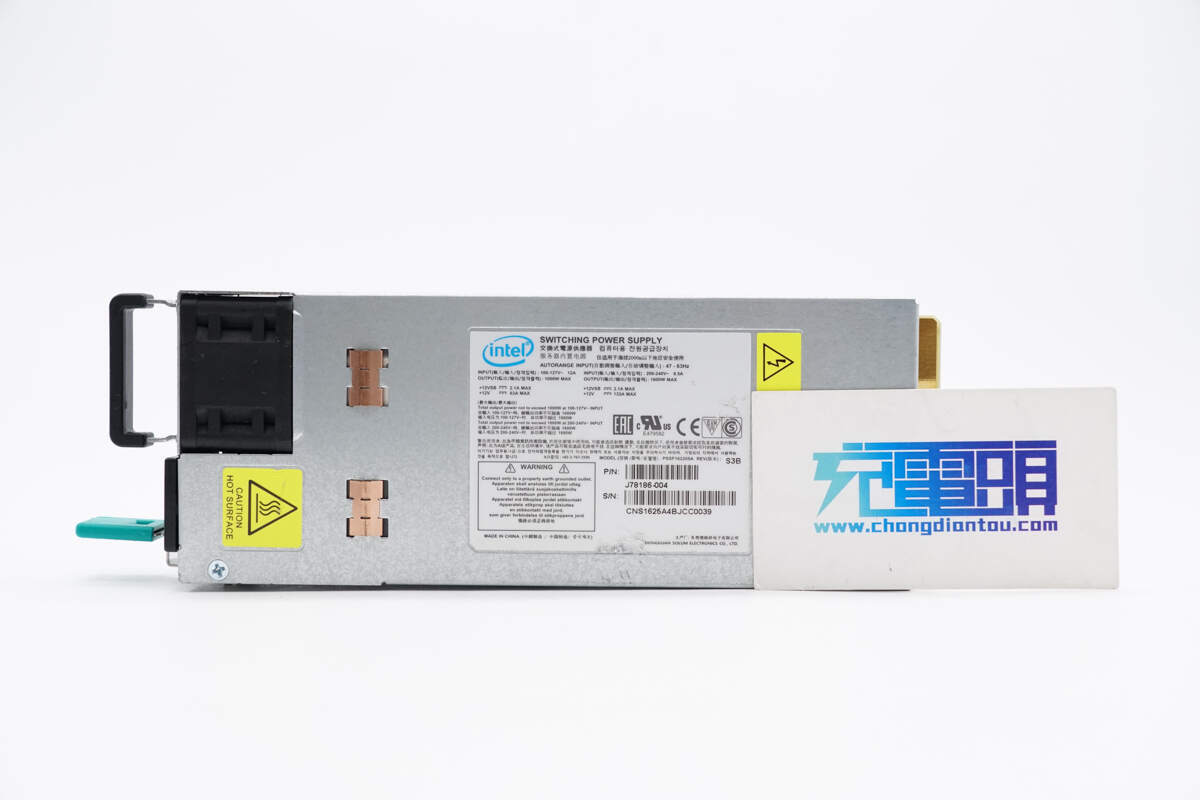

英特尔1600W钛金牌服务器电源采用金属外壳，使用螺丝固定。

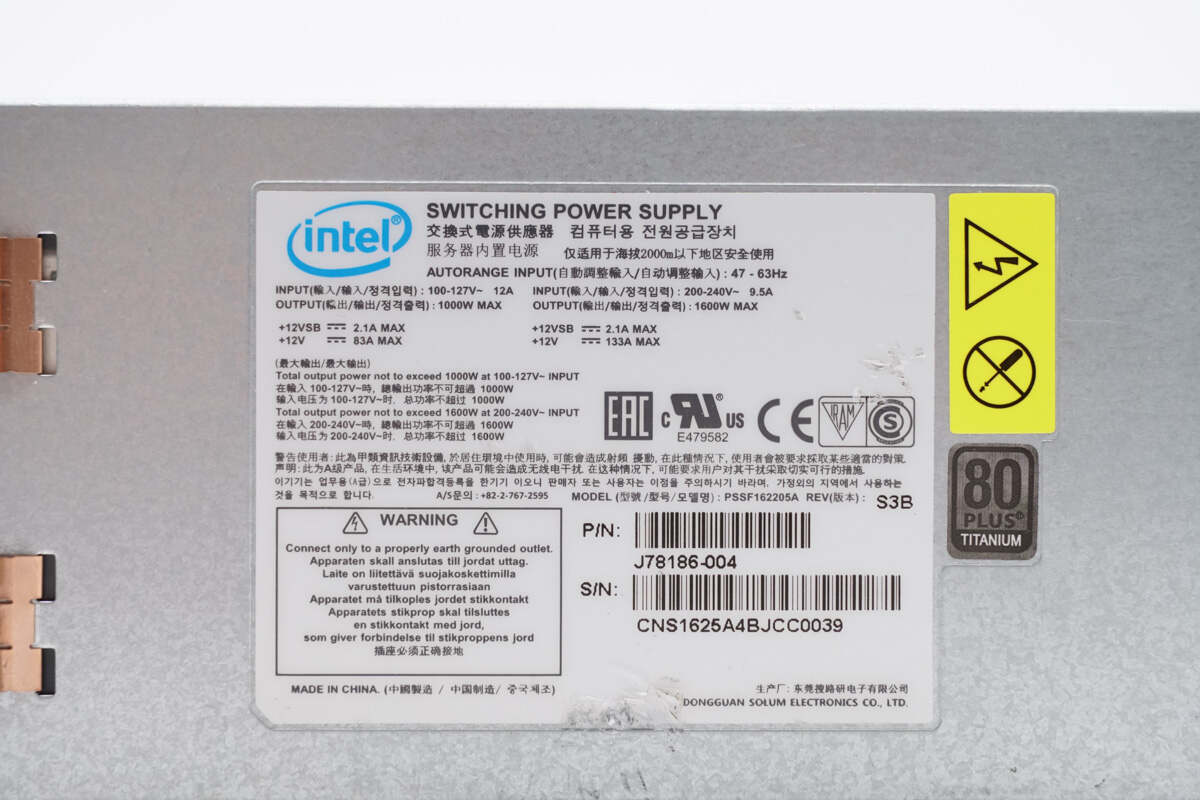

电源机身铭牌特写

型号：PSSF162205A

输入：100-127V~ 12A

输出：1000W MAX

12VSB 2.1A MAX

12V 83A MAX

输入：200-240V~ 9.5A

输出：1600W MAX

12VSB 2.1A MAX

12V 133A MAX

电源输入端粘贴高温表面标识。

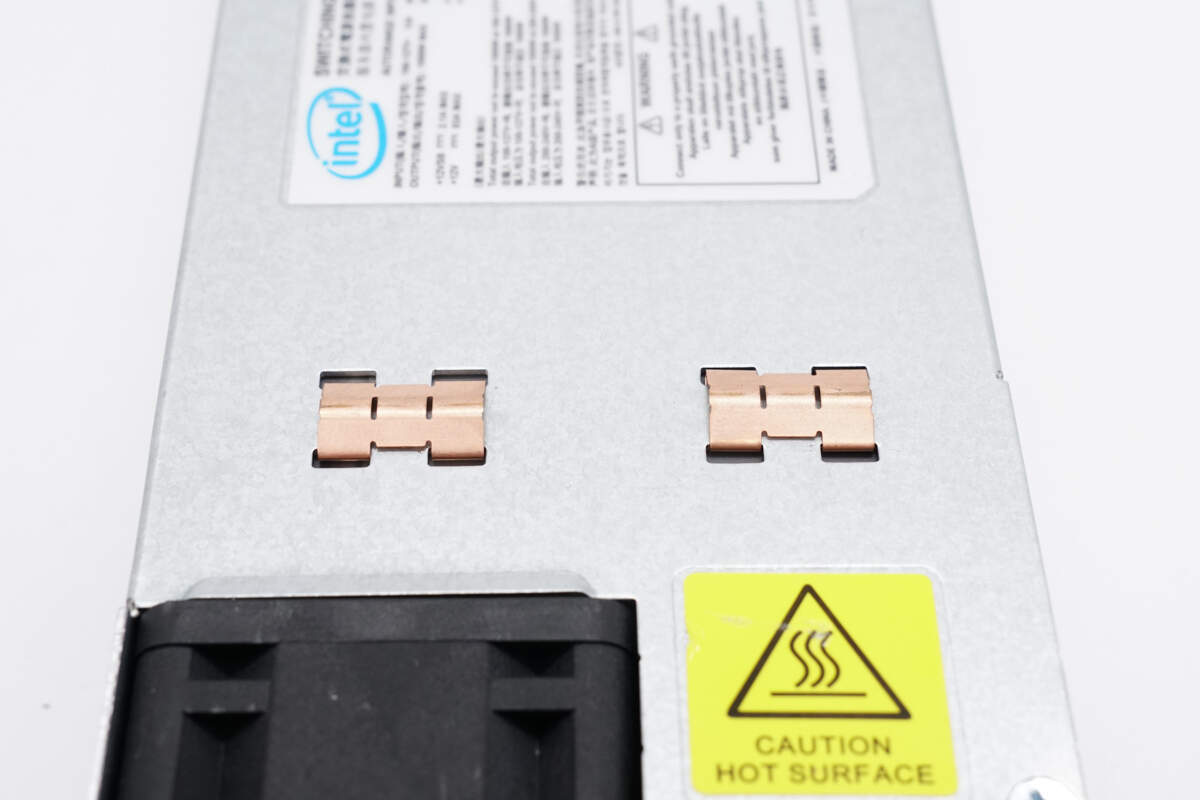

壳体侧面设有接地弹片。

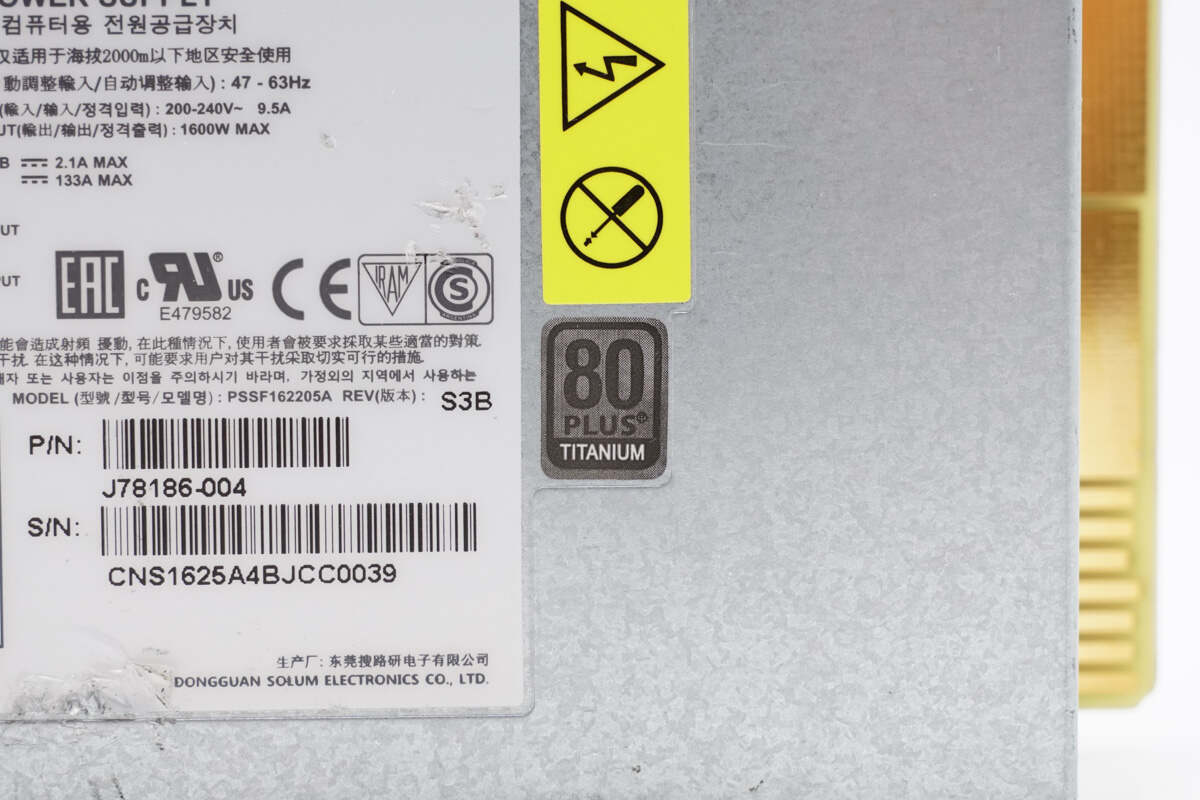

机身粘贴80PLUS钛金能效标识。

壳体背面也设有接地弹片。

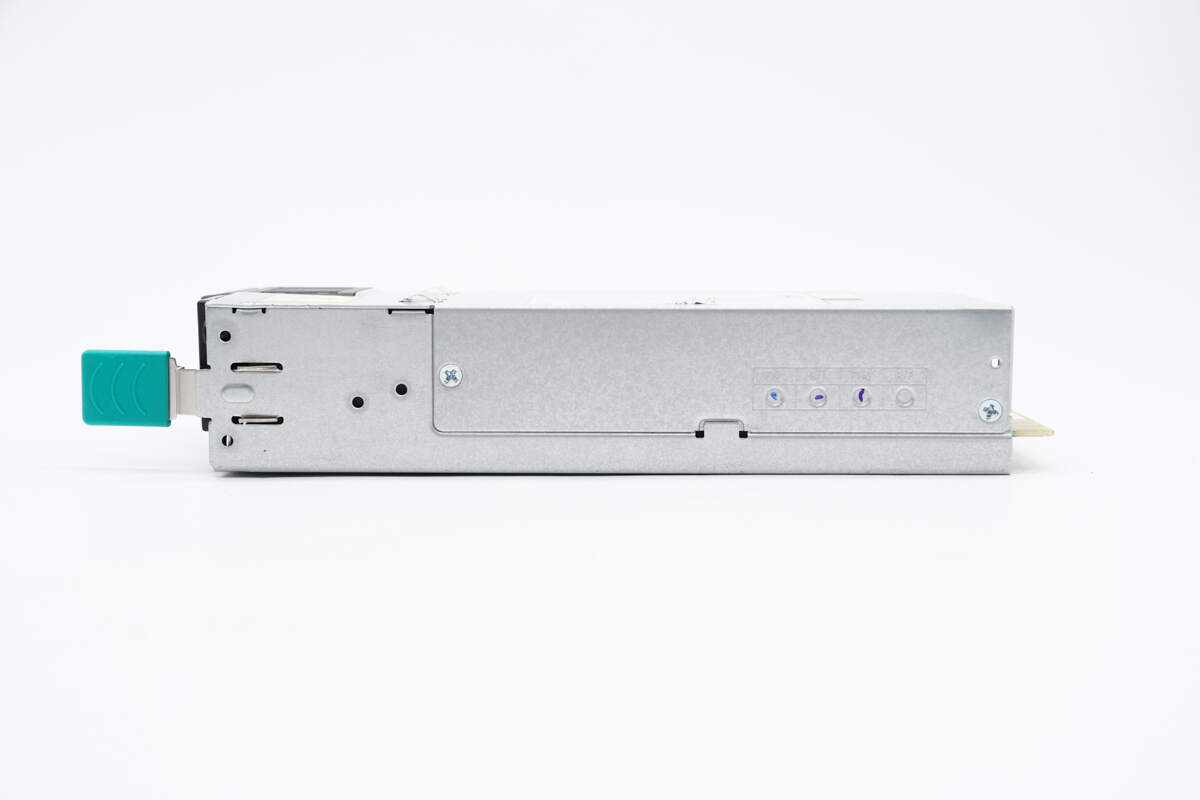

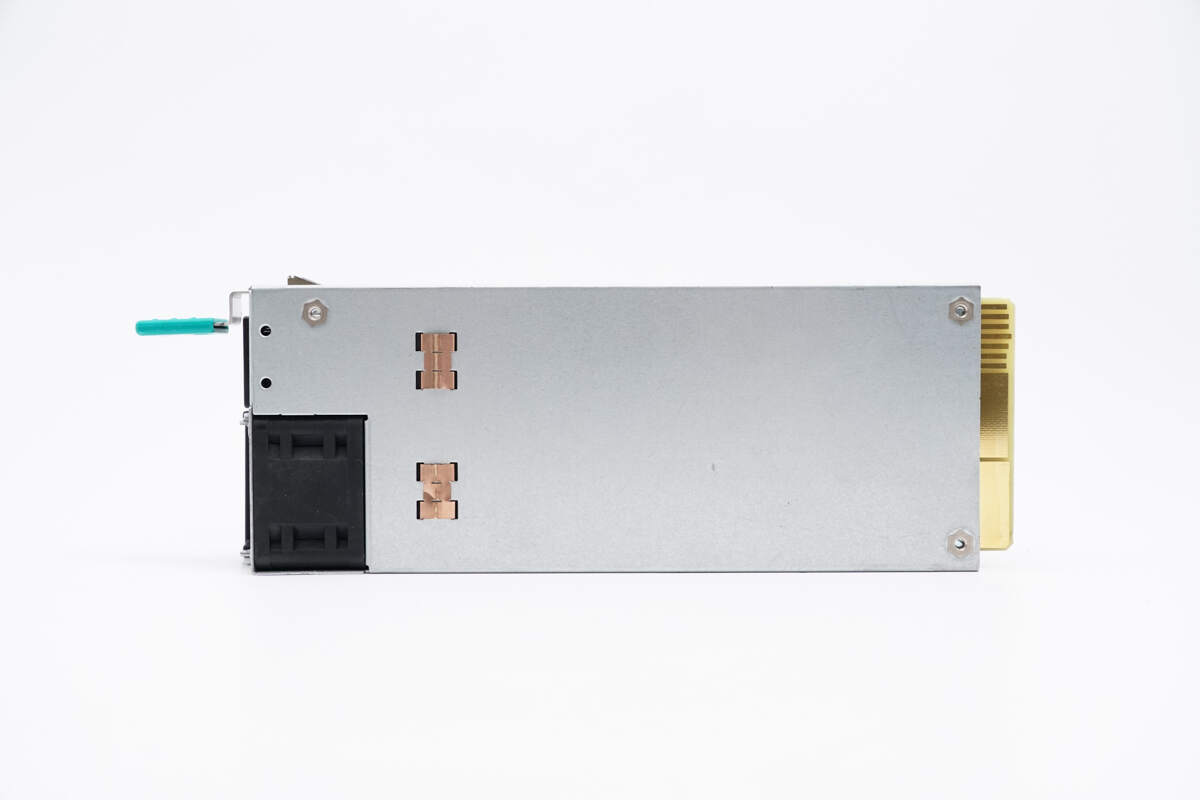

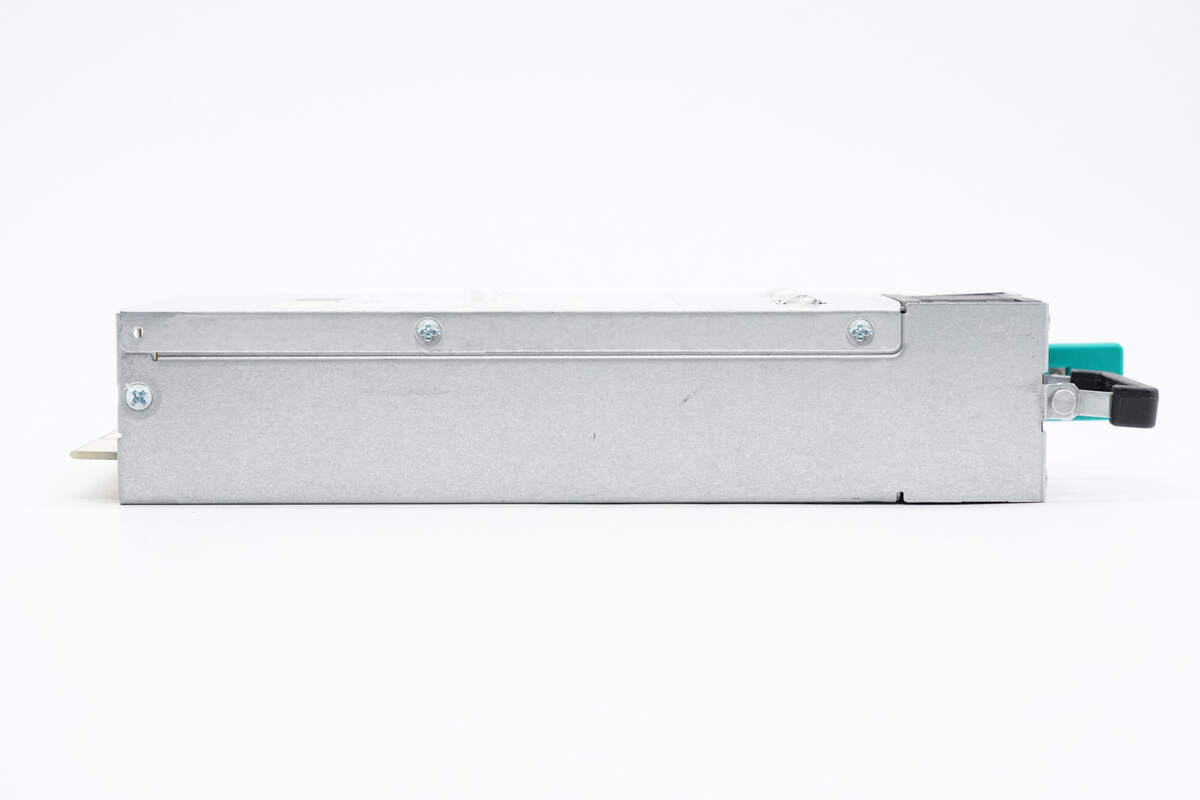

机身壳体侧面设有固定螺丝。

另一侧也设有固定螺丝。

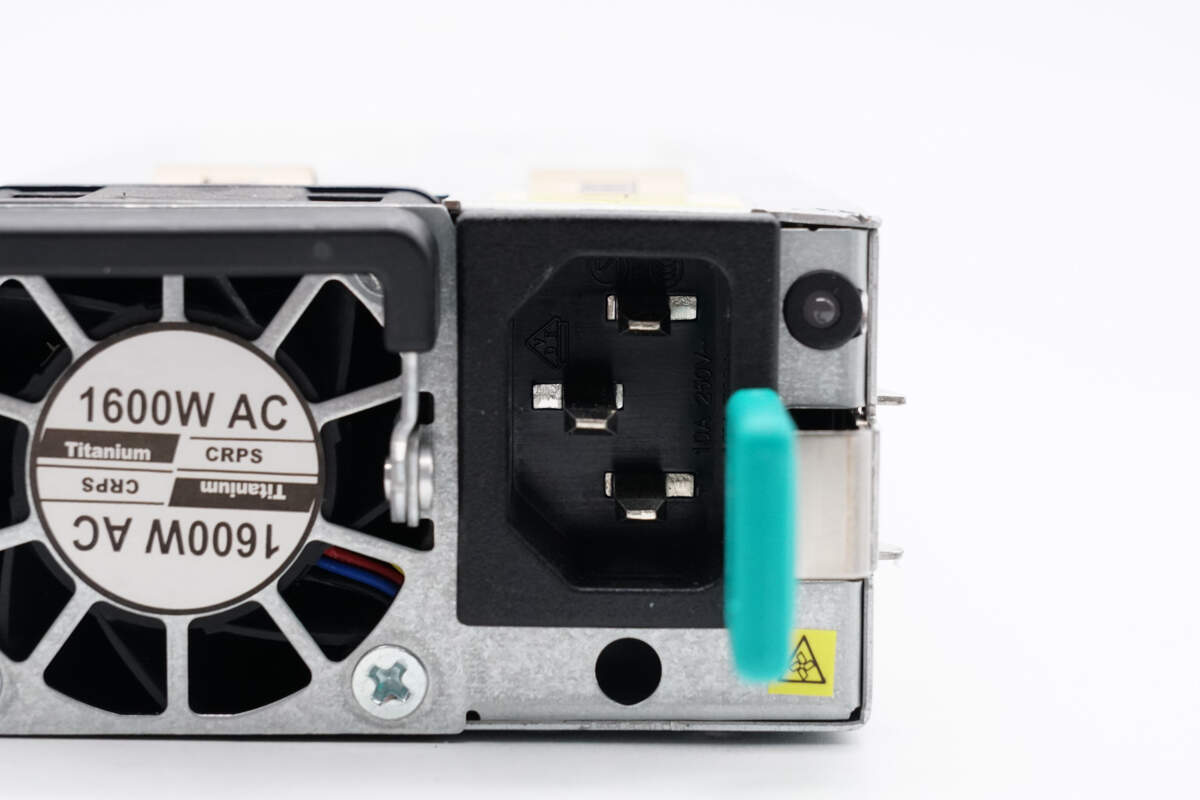

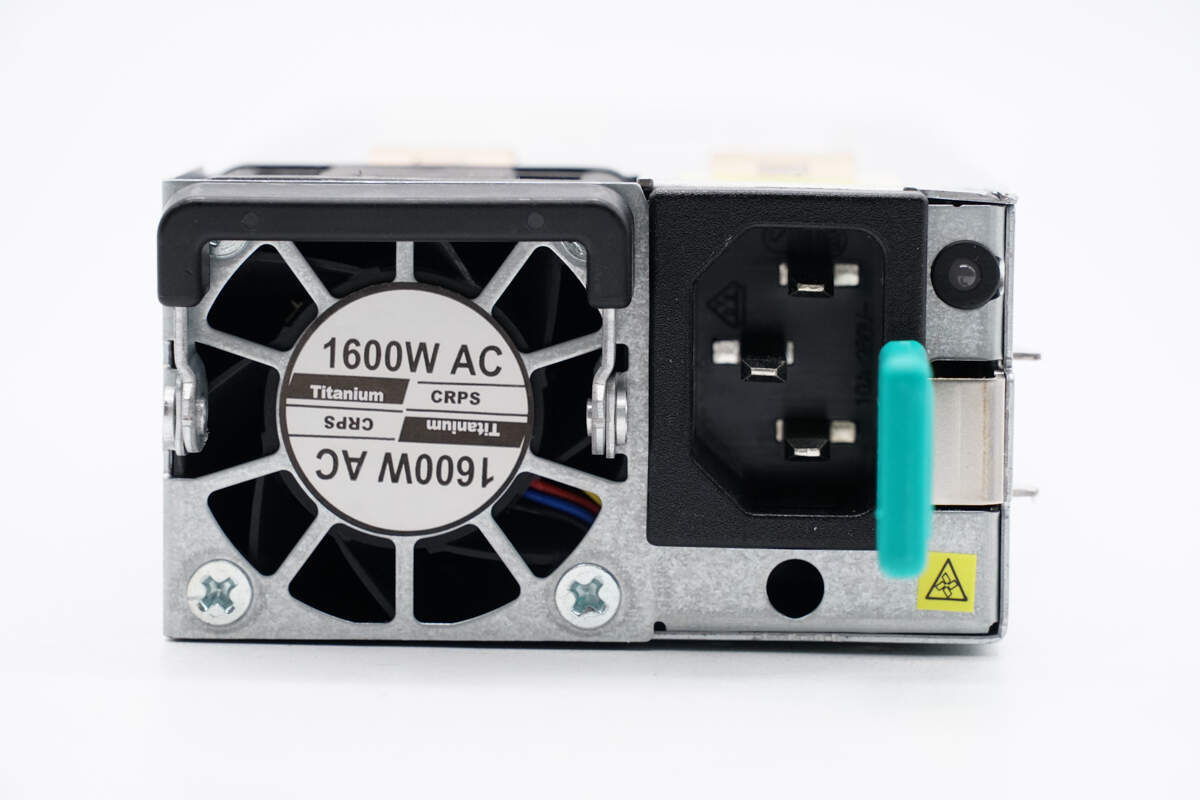

电源输入端设有提手，散热风扇，电源指示灯，品字插座和脱扣把手。

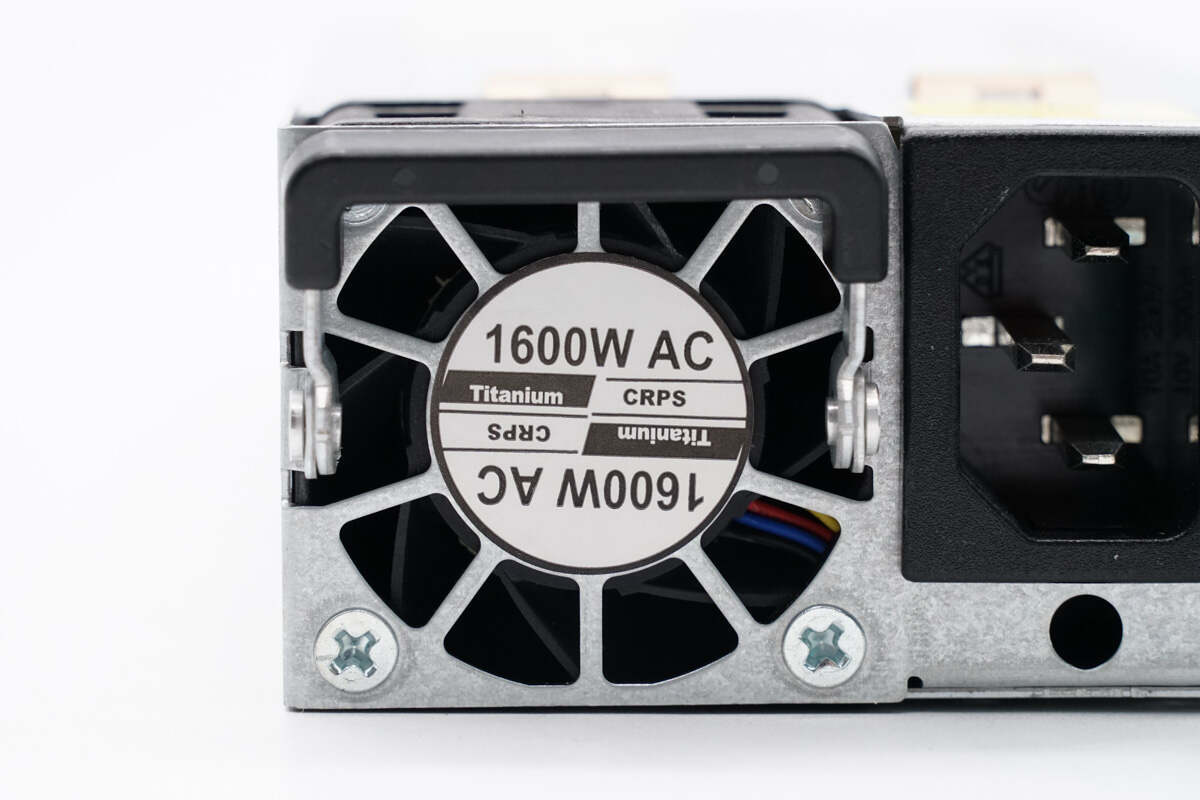

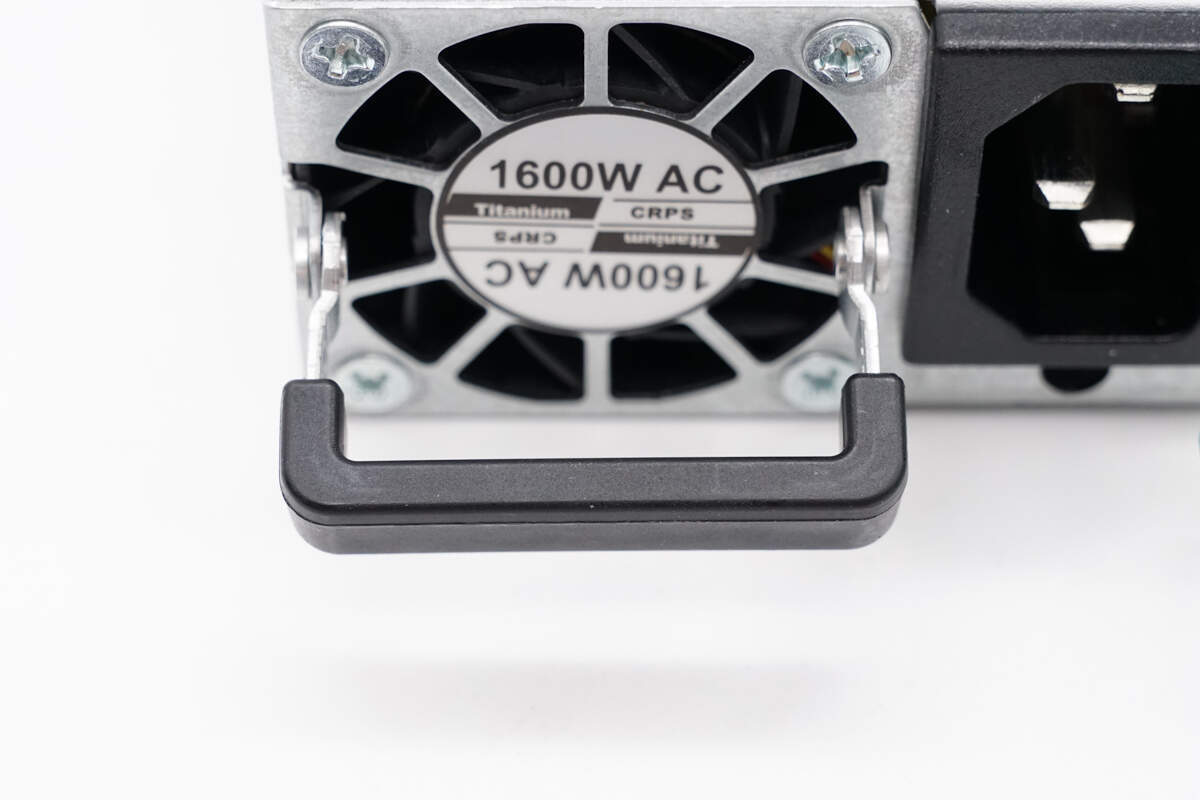

散热风扇设有保护罩，标注电源输出功率。

提手用于拉出电源。

品字电源插座右侧设有指示灯。

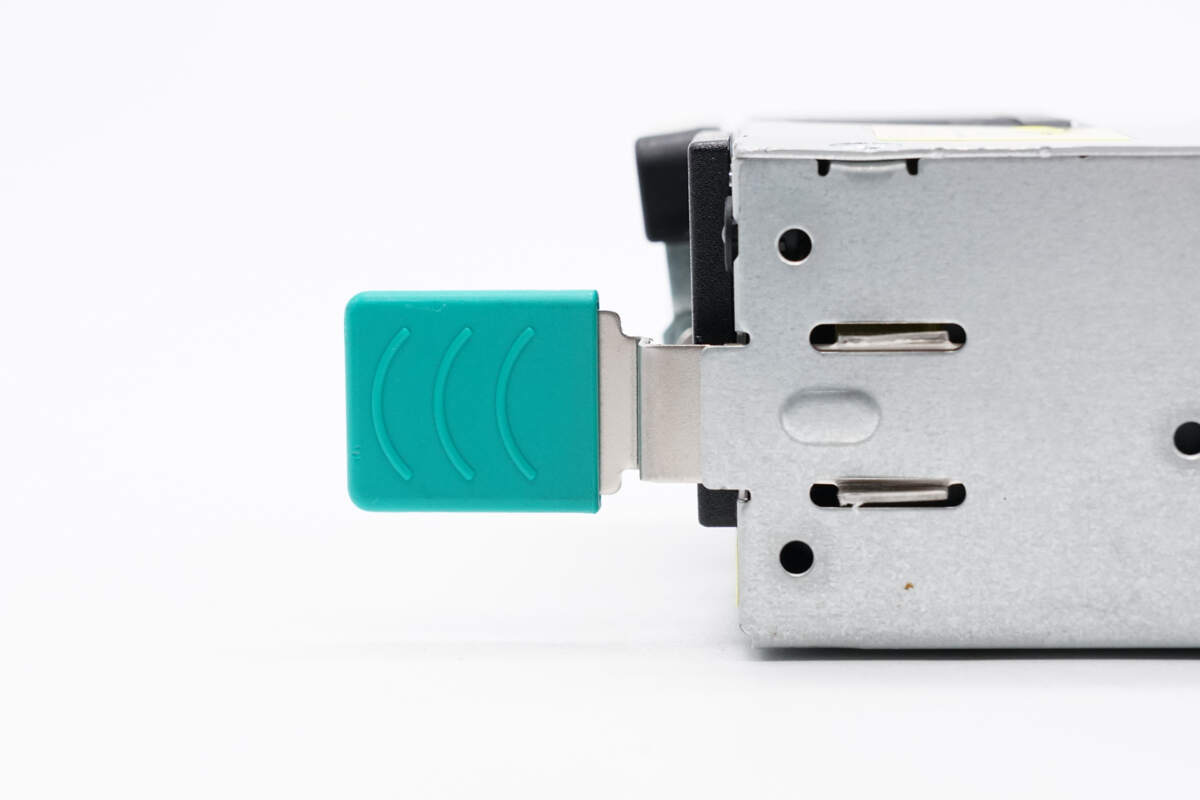

绿色脱扣把手特写。

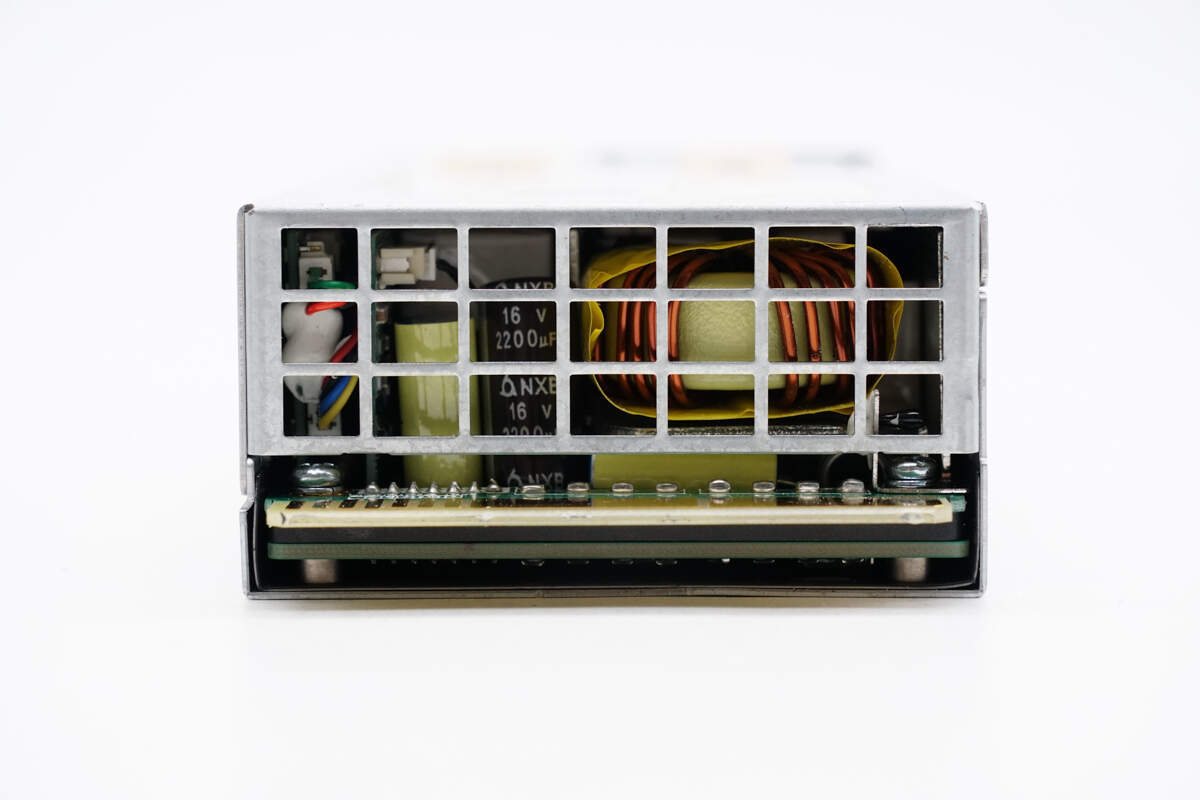

电源输出端外壳设有格栅通风，金手指小板通过PCB焊接转接。

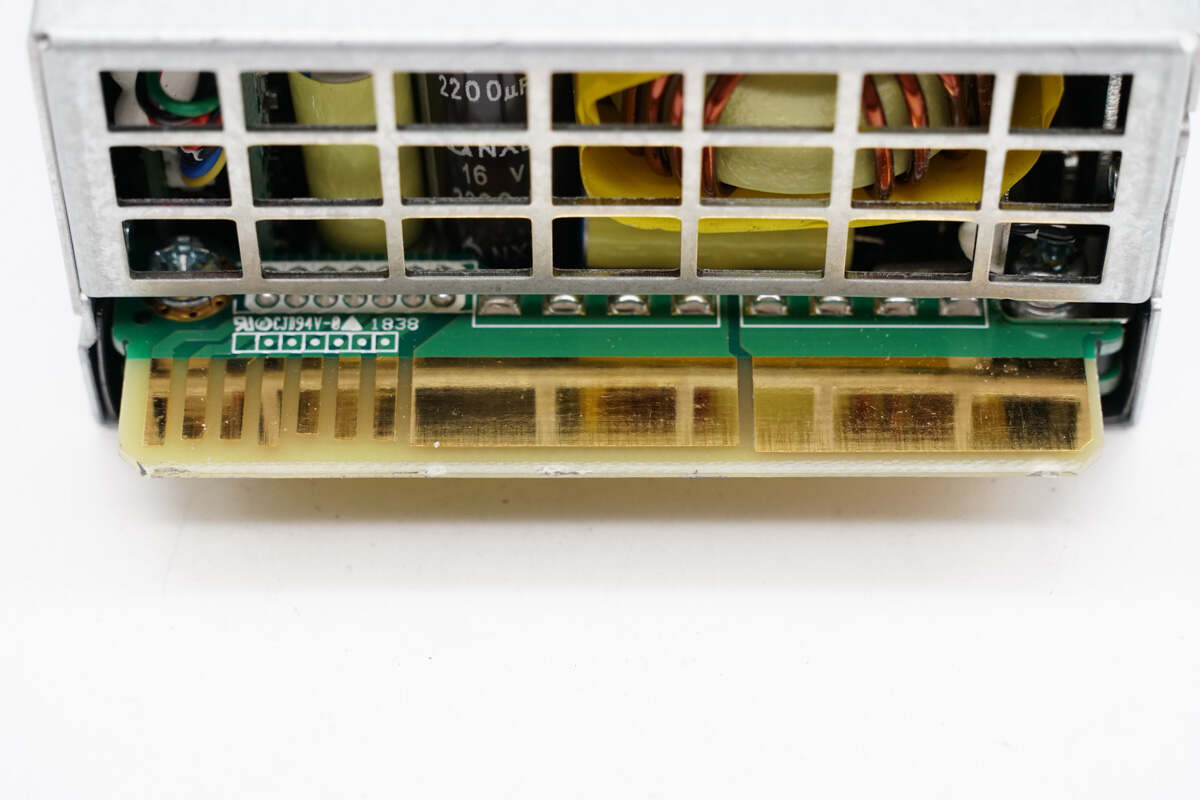

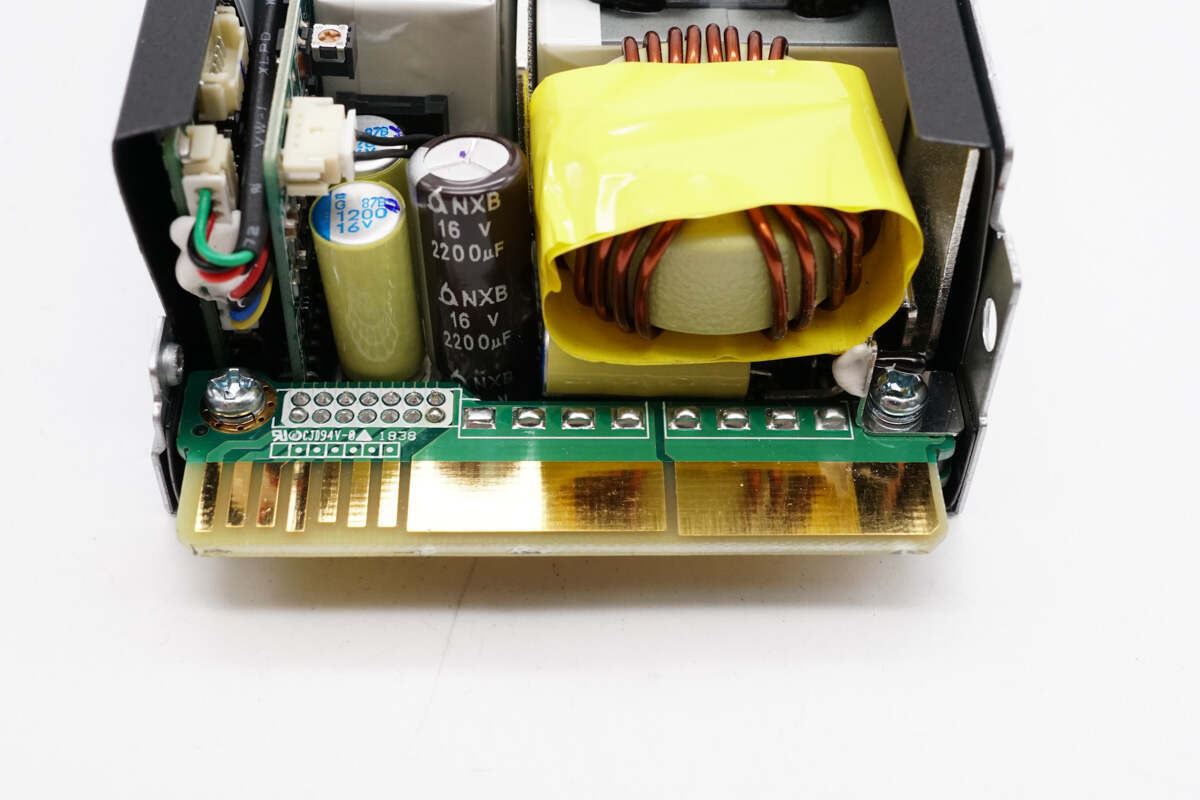

电源输出端金手指小板特写。

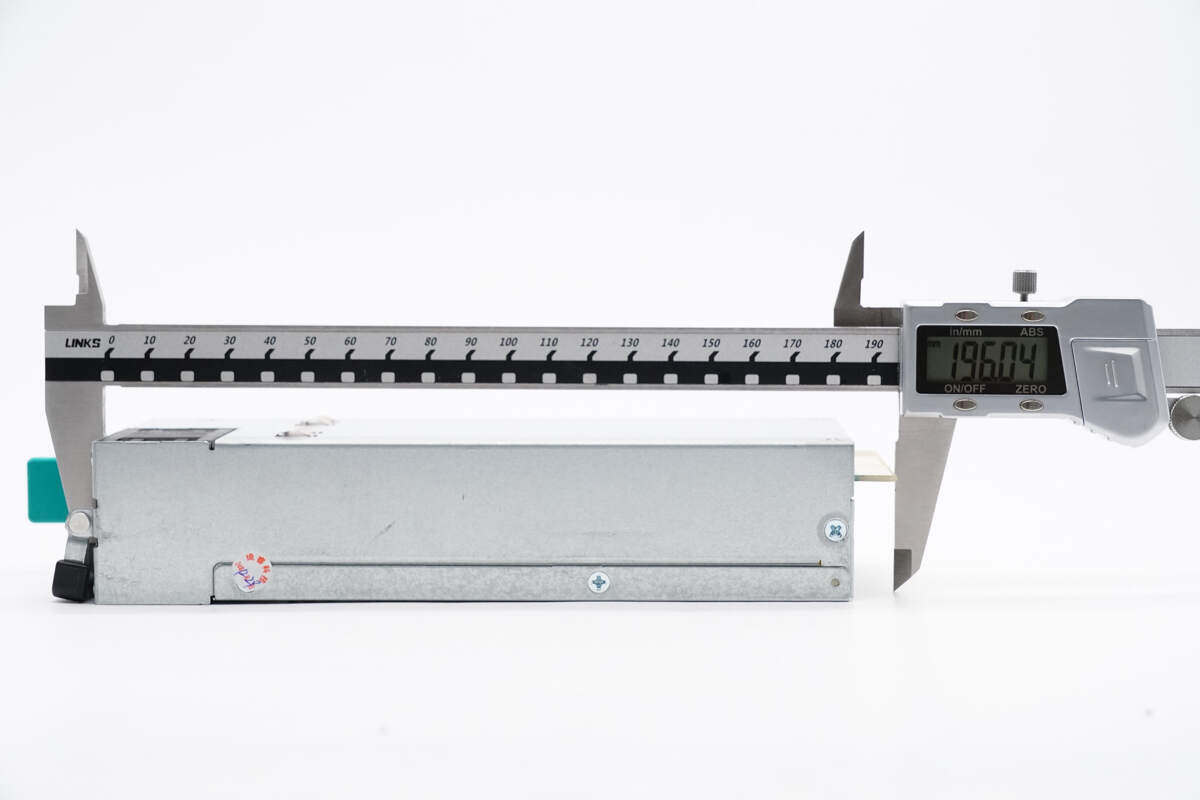

使用游标卡尺测得电源模块长度约为196mm。

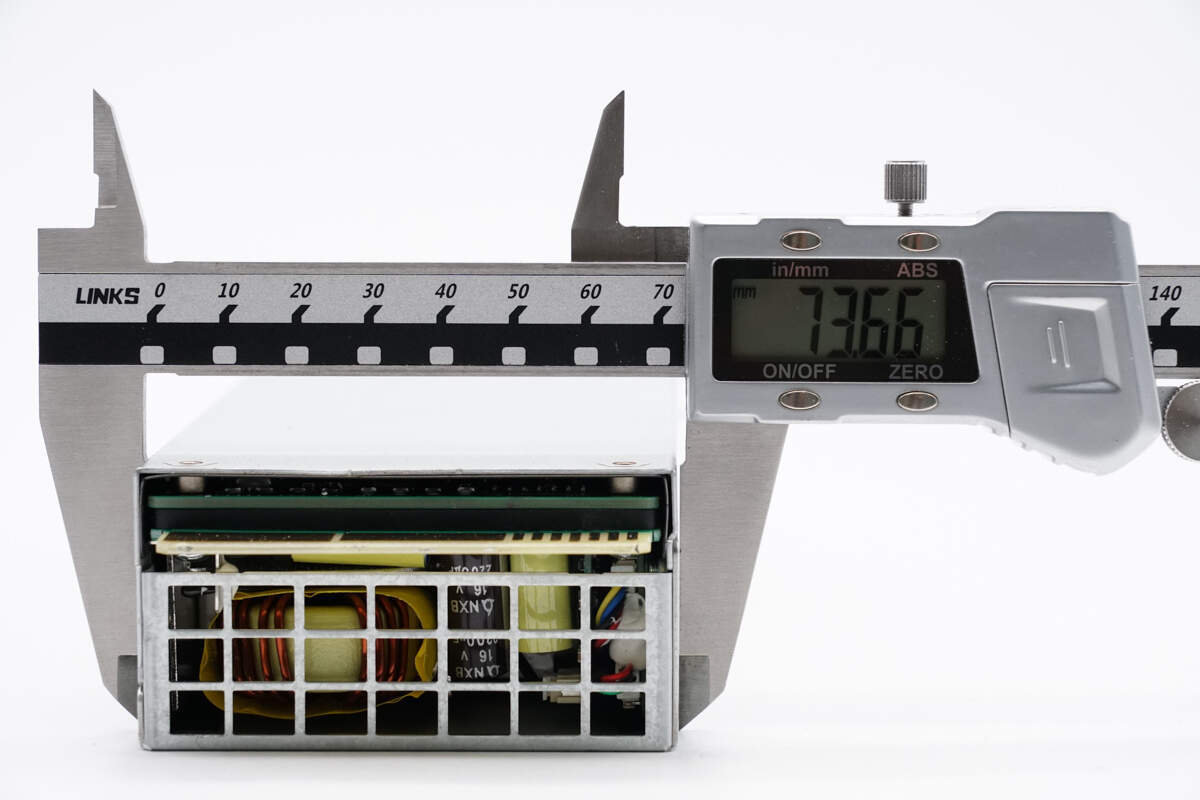

电源模块宽度约为73.7mm。

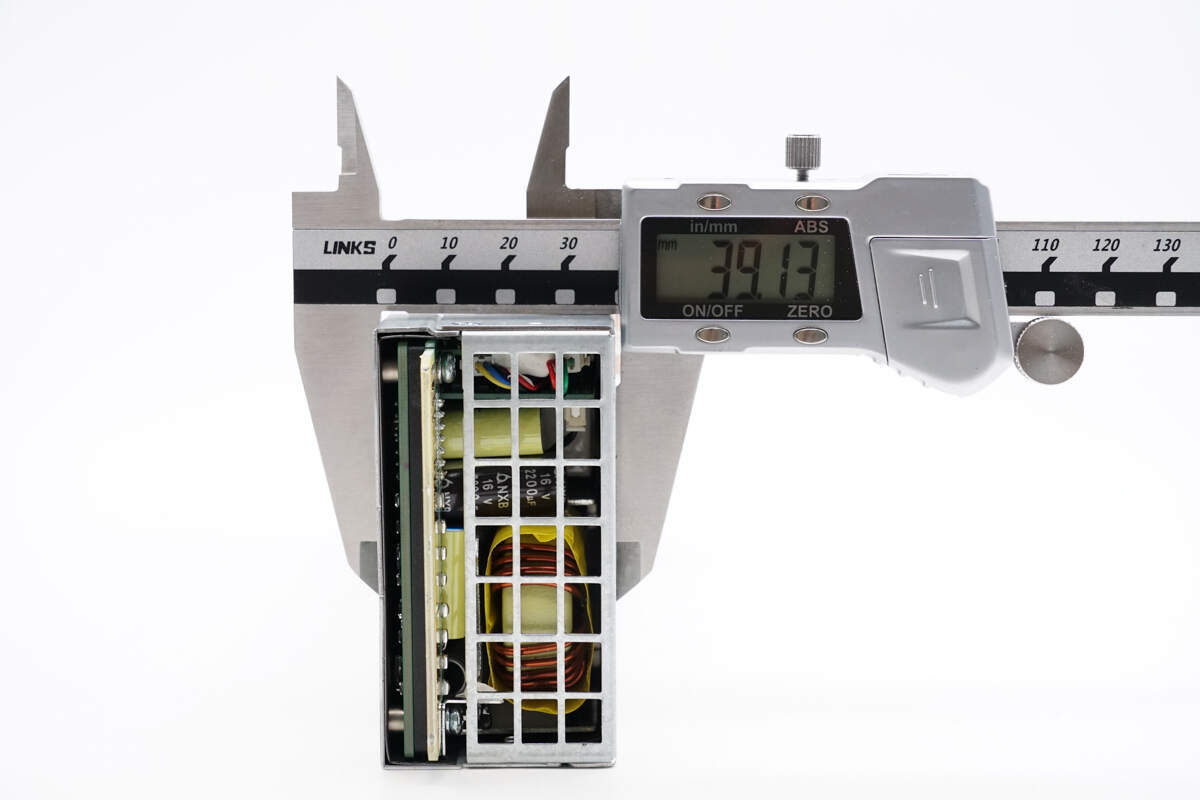

电源模块厚度约为39.1mm。

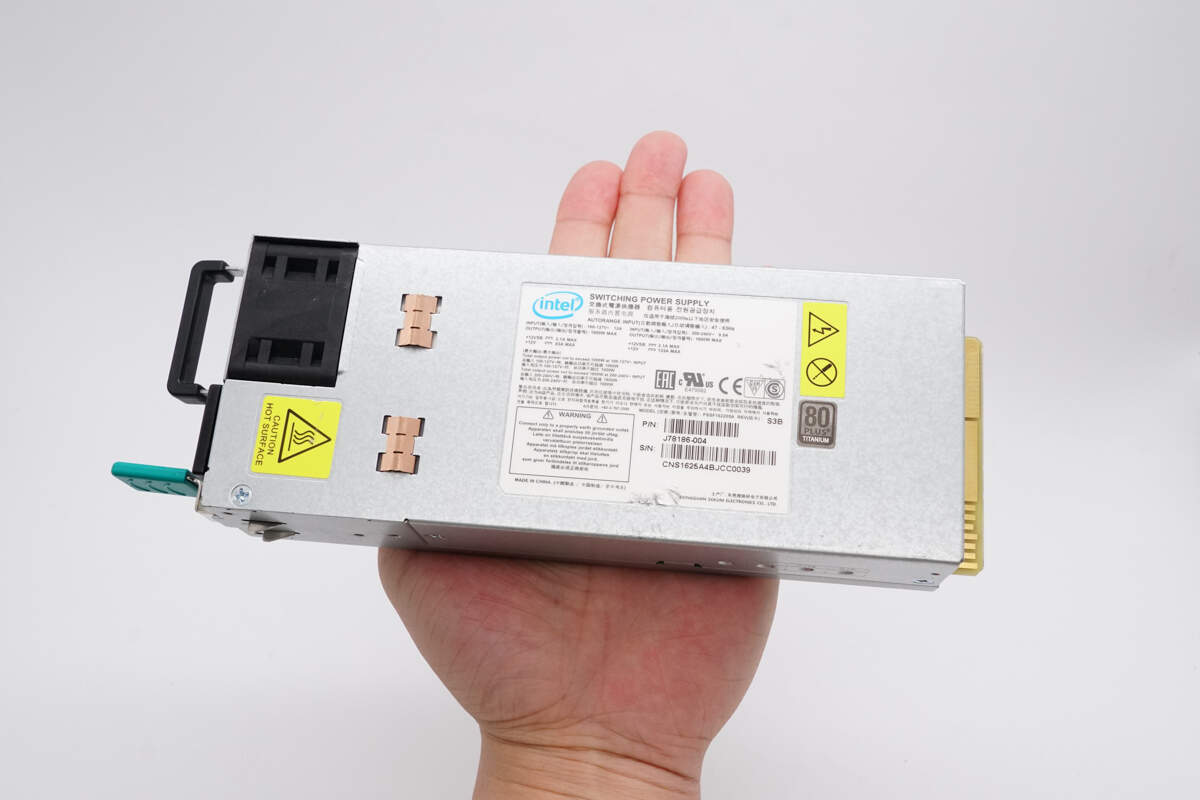

电源模块拿在手上的大小直观感受。

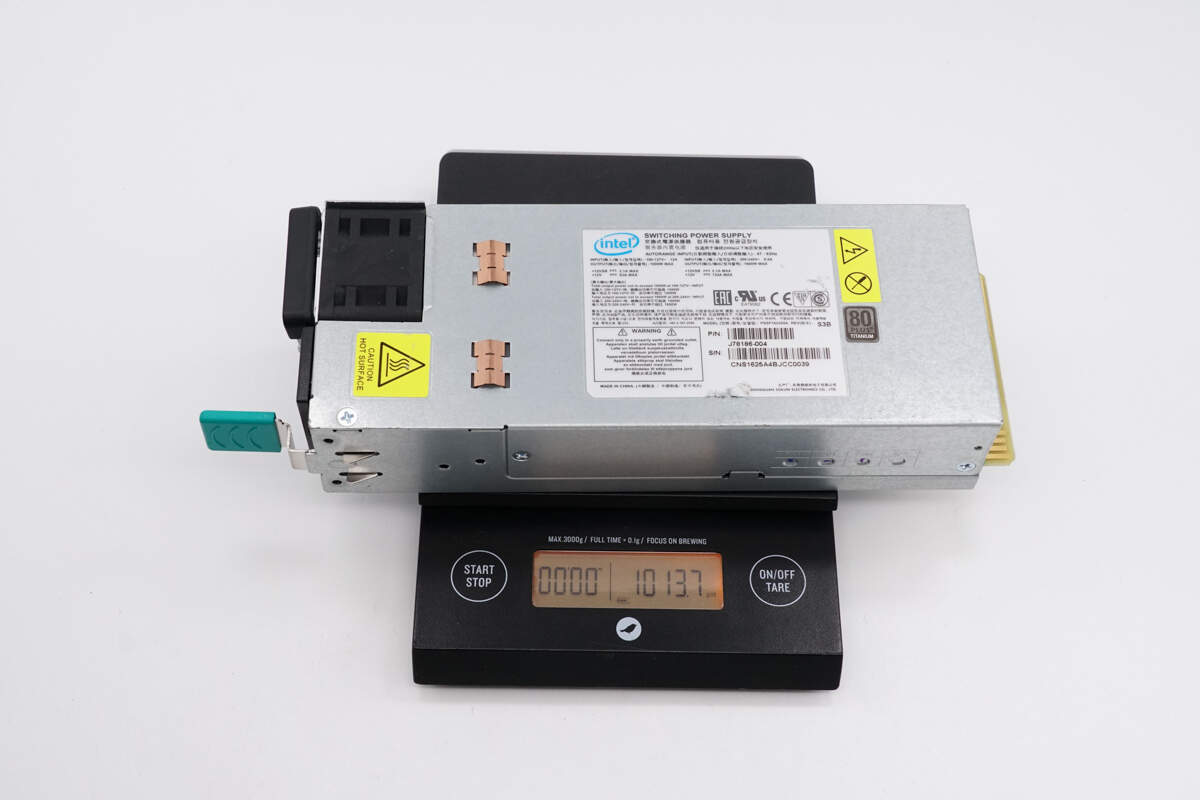

测得电源模块重量约为1014g。

英特尔1600W服务器电源拆解

看完了英特尔这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧下固定螺丝，拆开电源外壳。

上盖设有透明麦拉片绝缘，对应变压器的位置粘贴铜箔。

PCBA模块通过螺丝固定在壳体内部。

接地线通过螺丝固定在壳体上。

PCBA模块通过螺丝与壳体固定。

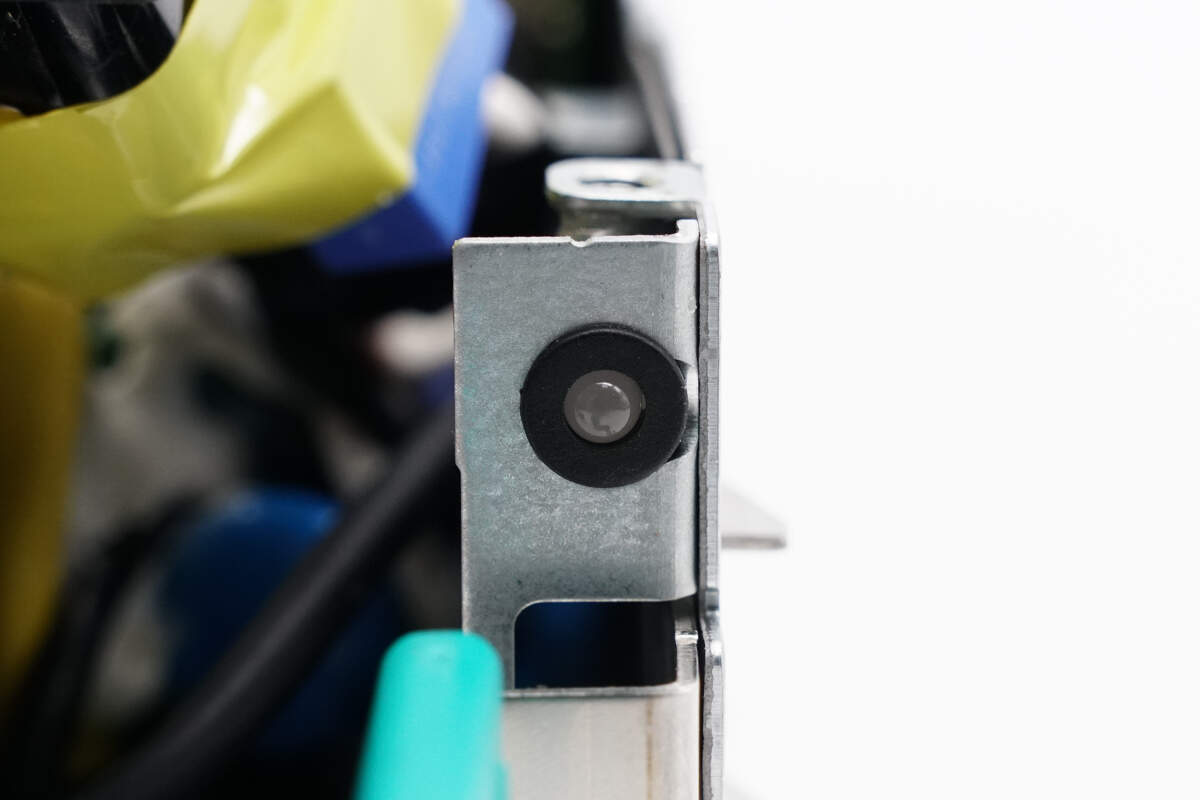

电源前端指示灯特写。

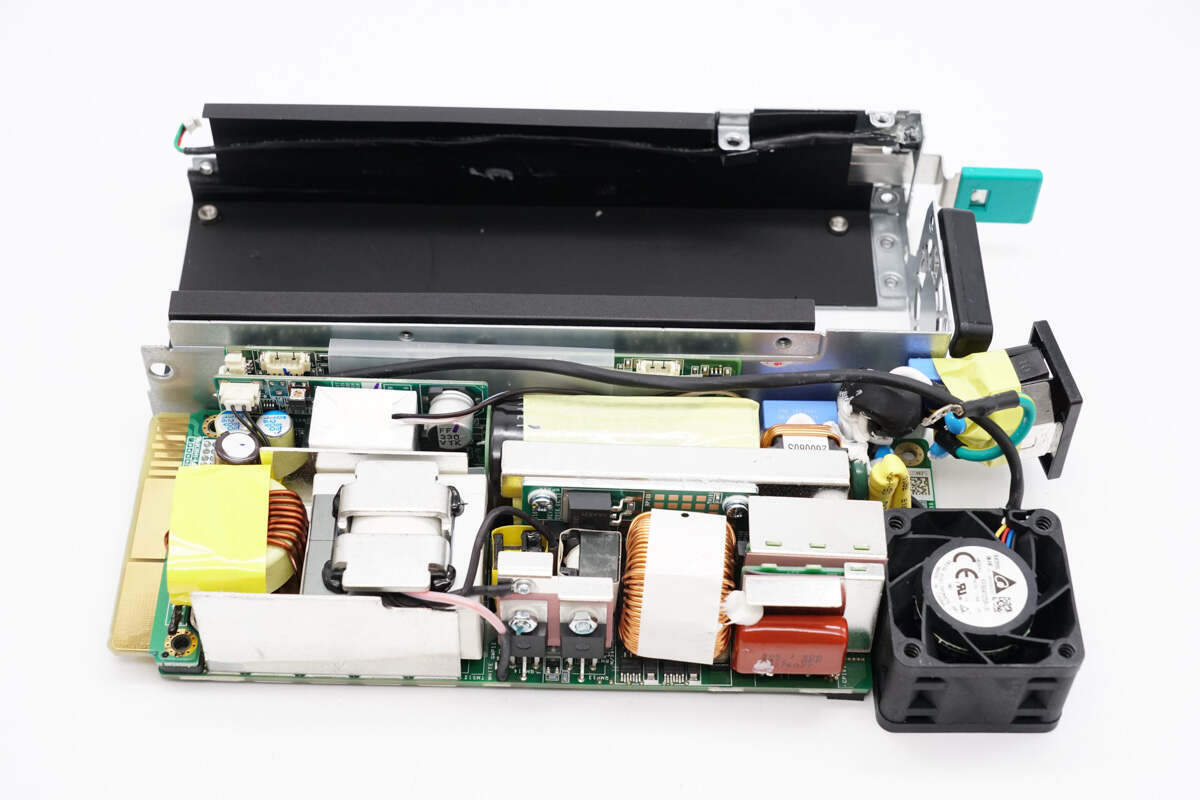

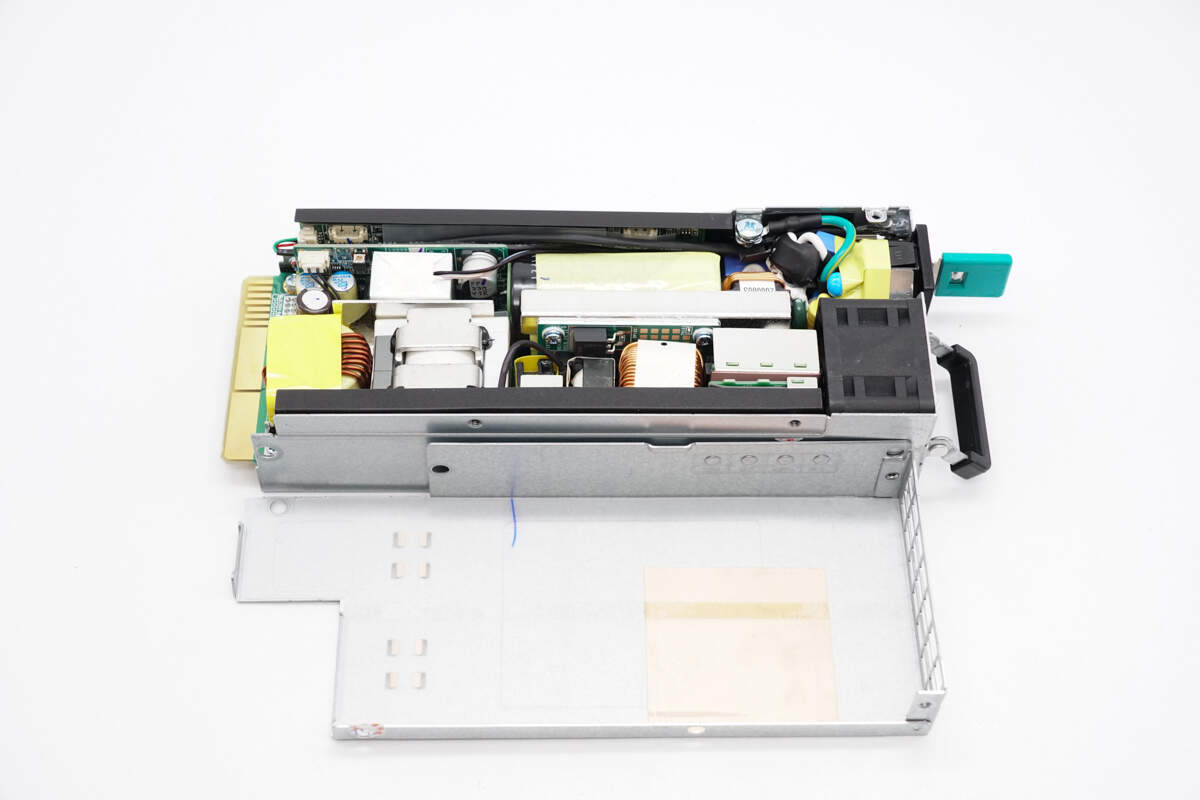

从壳体中取出PCBA模块。

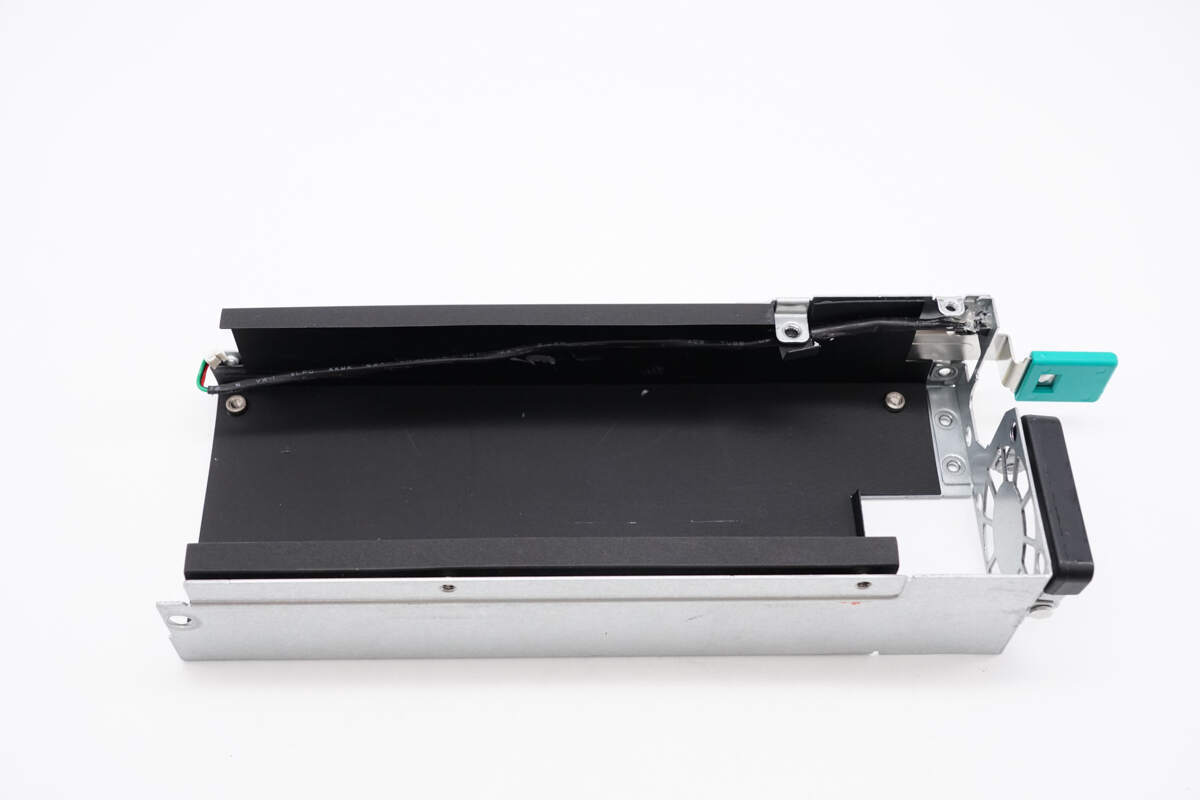

壳体内部设有黑色麦拉片绝缘。

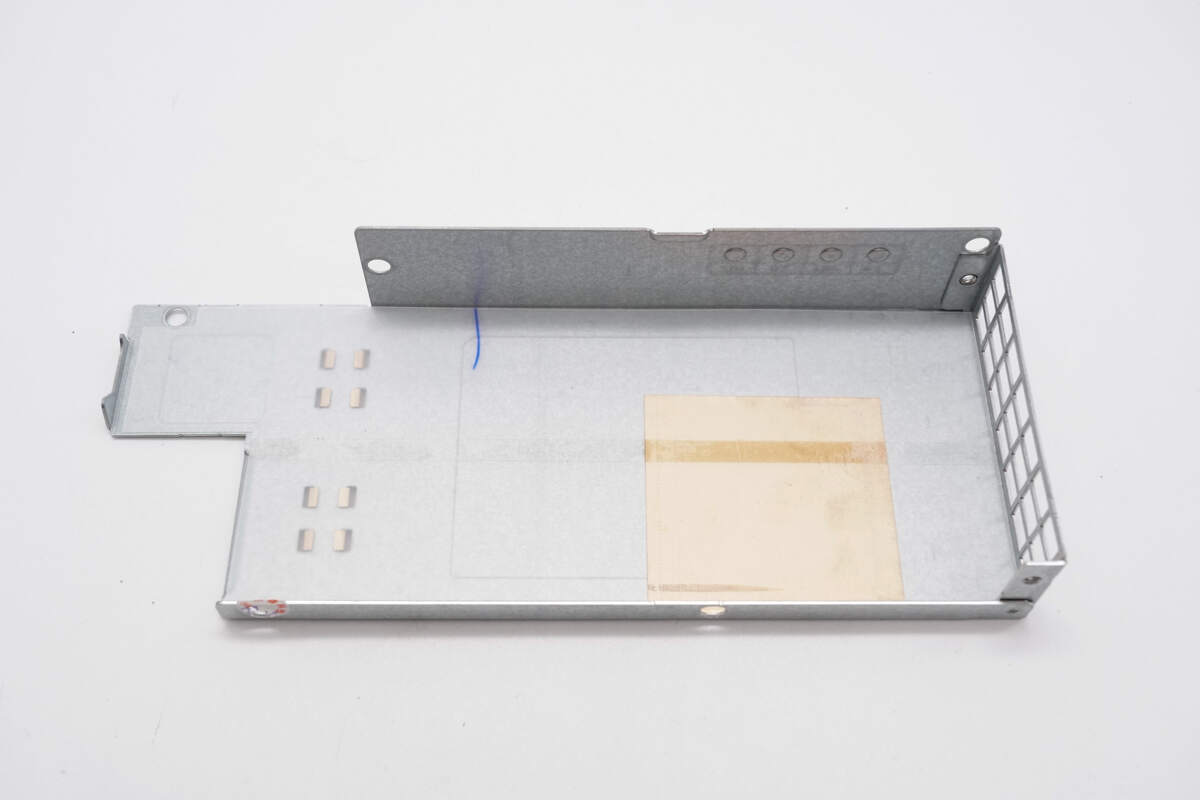

壳体对应变压器的位置粘贴铜箔。

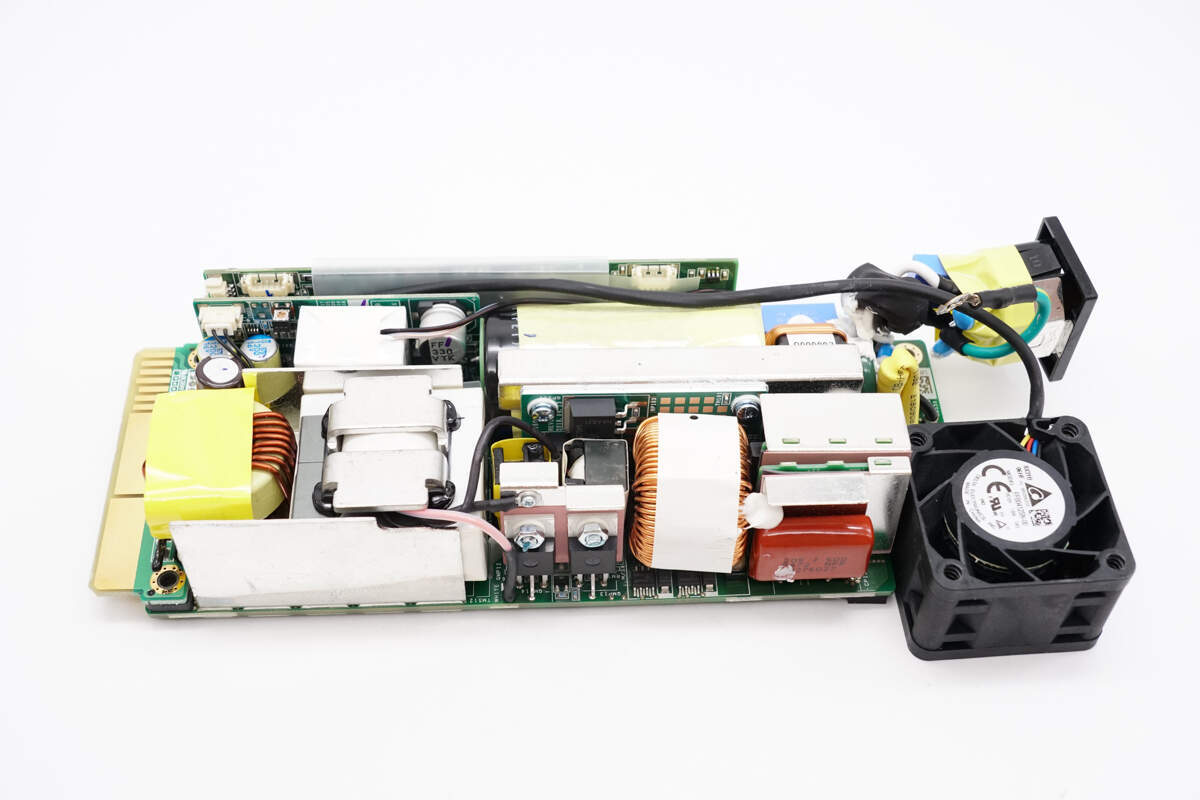

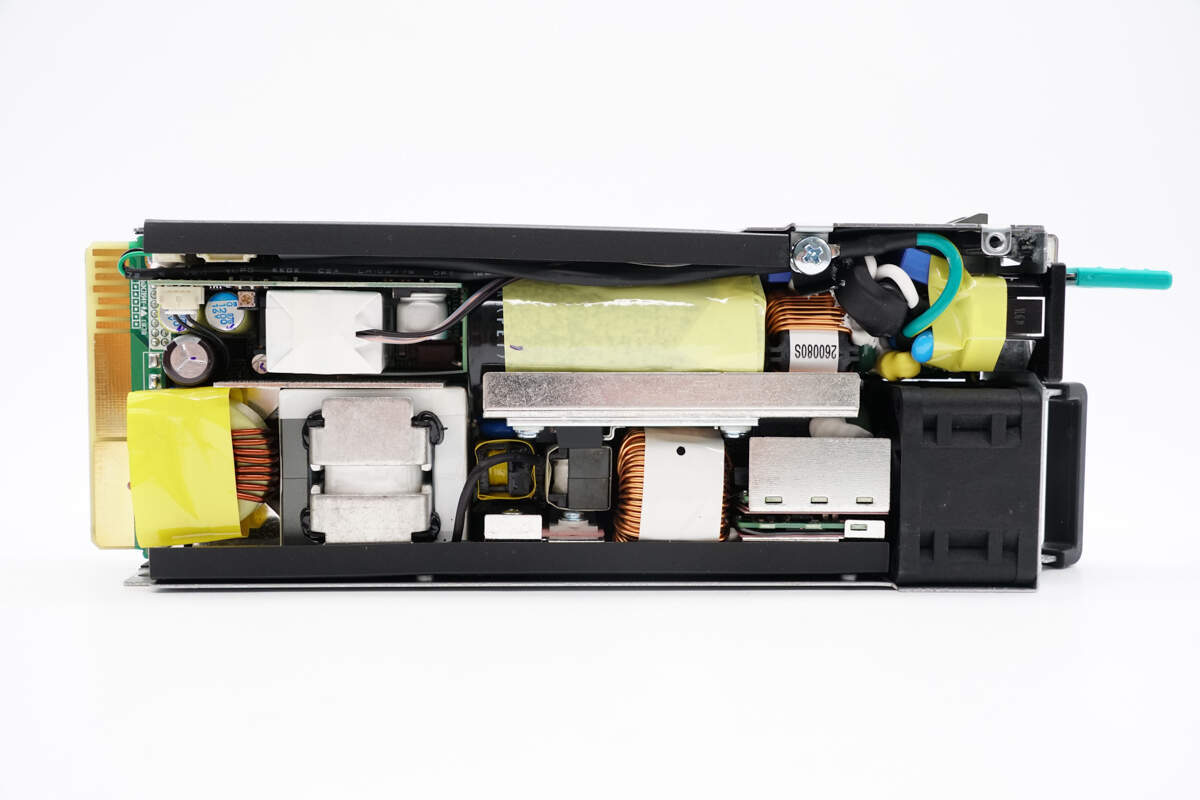

PCBA模块通过多块小板焊接组成，布局紧凑，空间利用率高。

背面初次级之间开槽，插入隔离板绝缘。

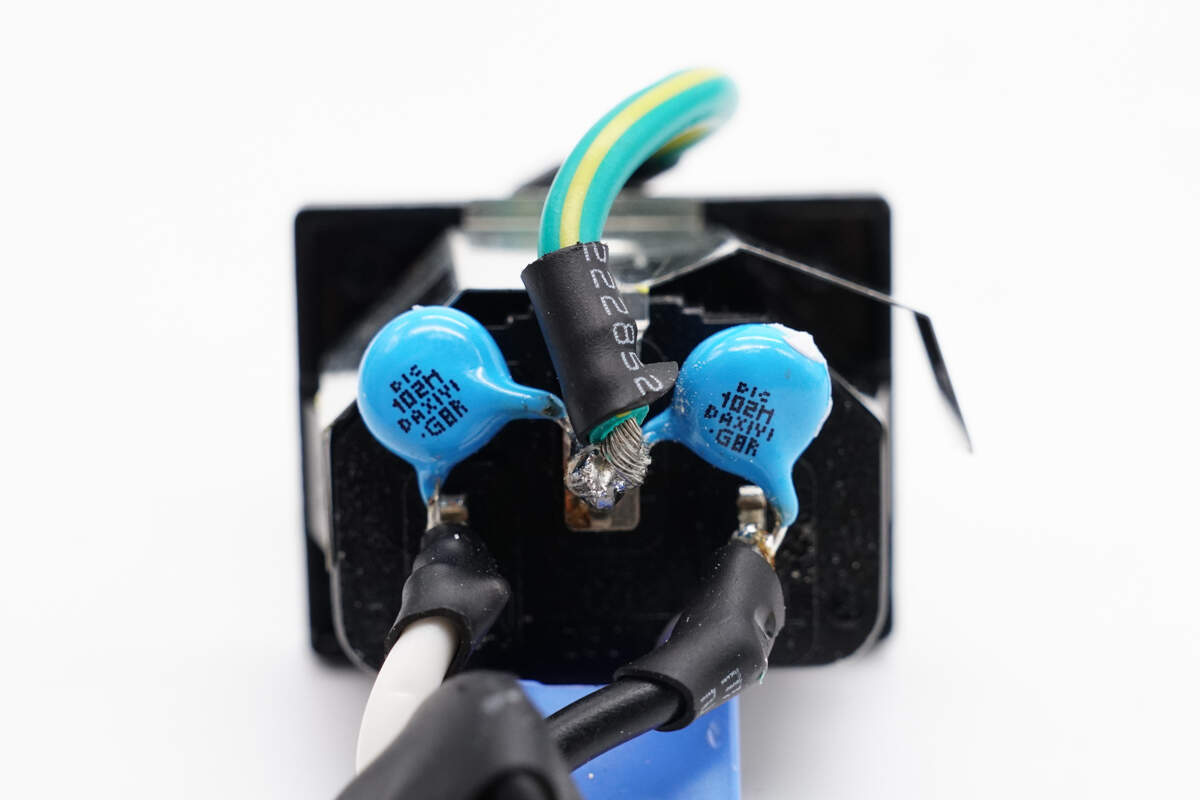

电源输入插座焊接蓝色Y电容。

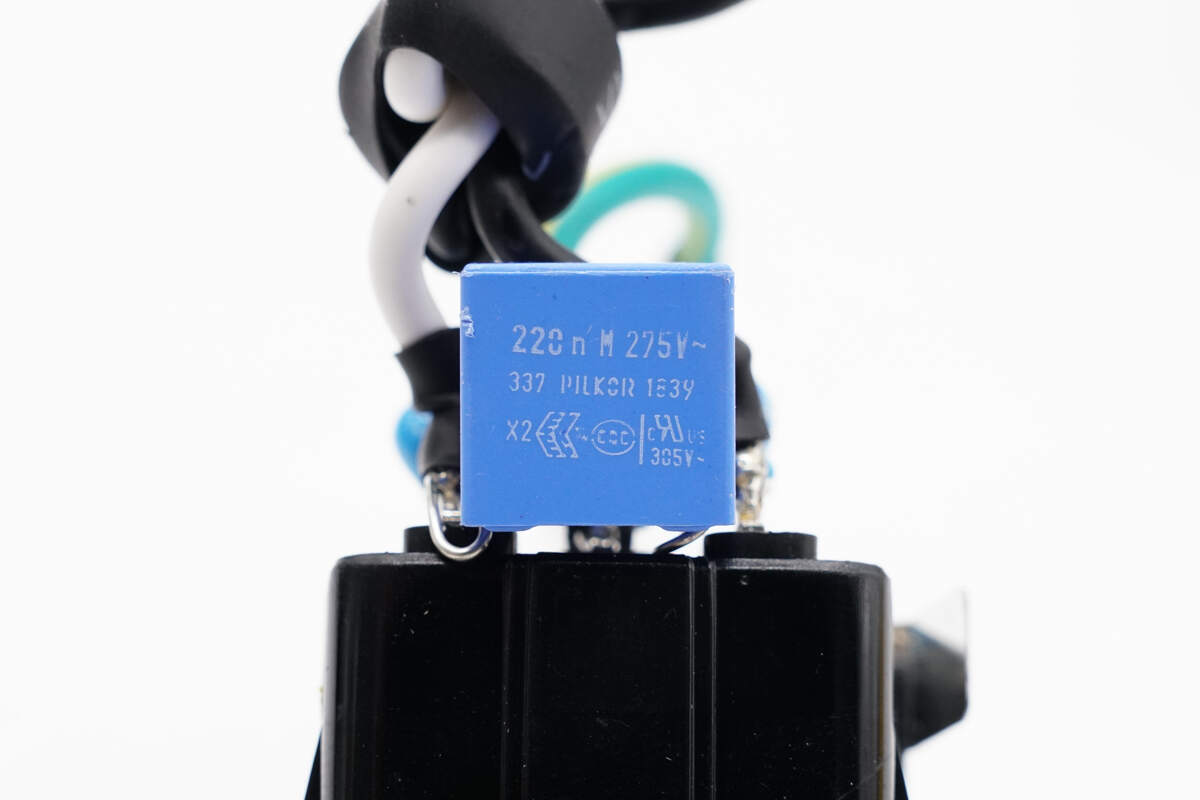

安规X2电容来自飞尔可电子，规格为0.22μF。

电源输入线穿过磁环抑制高频干扰。

输入线冷压端子，焊接连接到PCBA模块。

PCBA模块正面一览，左下角为交流输入端，设有保险丝，压敏电阻，Y电容，X电容，共模电感。上方设有热敏电阻和继电器，左上方设有主动整流小板和整流桥。右侧设有PFC升压电感，移相全桥开关管，谐振电感和电流互感器。

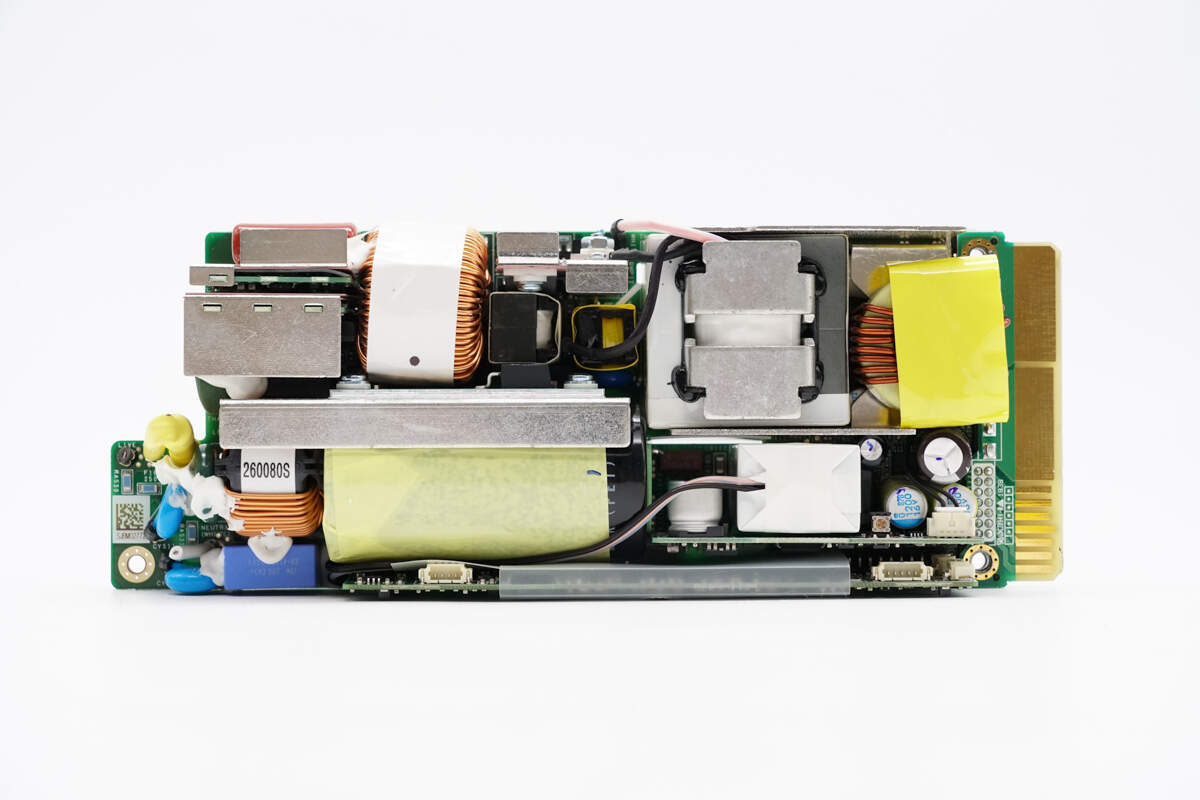

左侧中间位置设有散热片，为PFC开关管和整流管散热，下方设有高压滤波电容，缠绕胶带绝缘。右侧上方设有变压器和滤波电感，右侧下方设有辅助电源，底部设有控制小板。

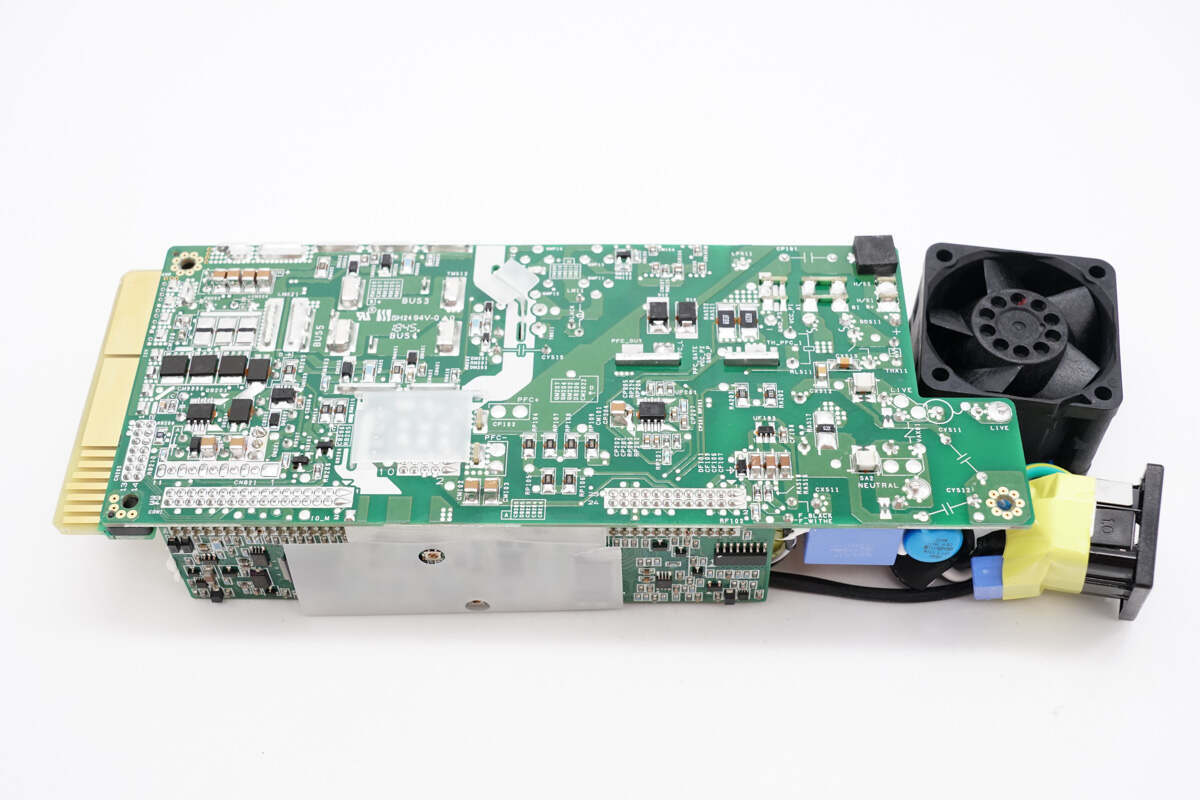

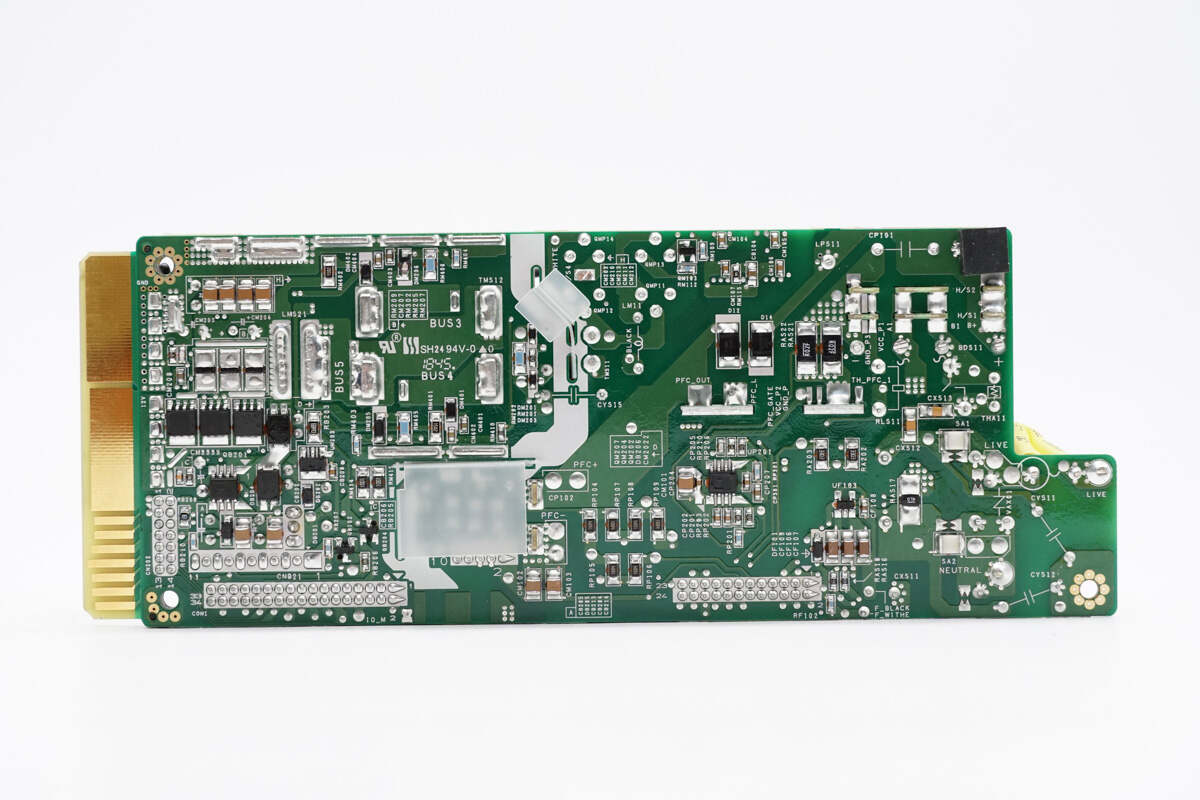

PCBA模块背面设有PFC控制器，电流取样电阻和输出控制管等元件。

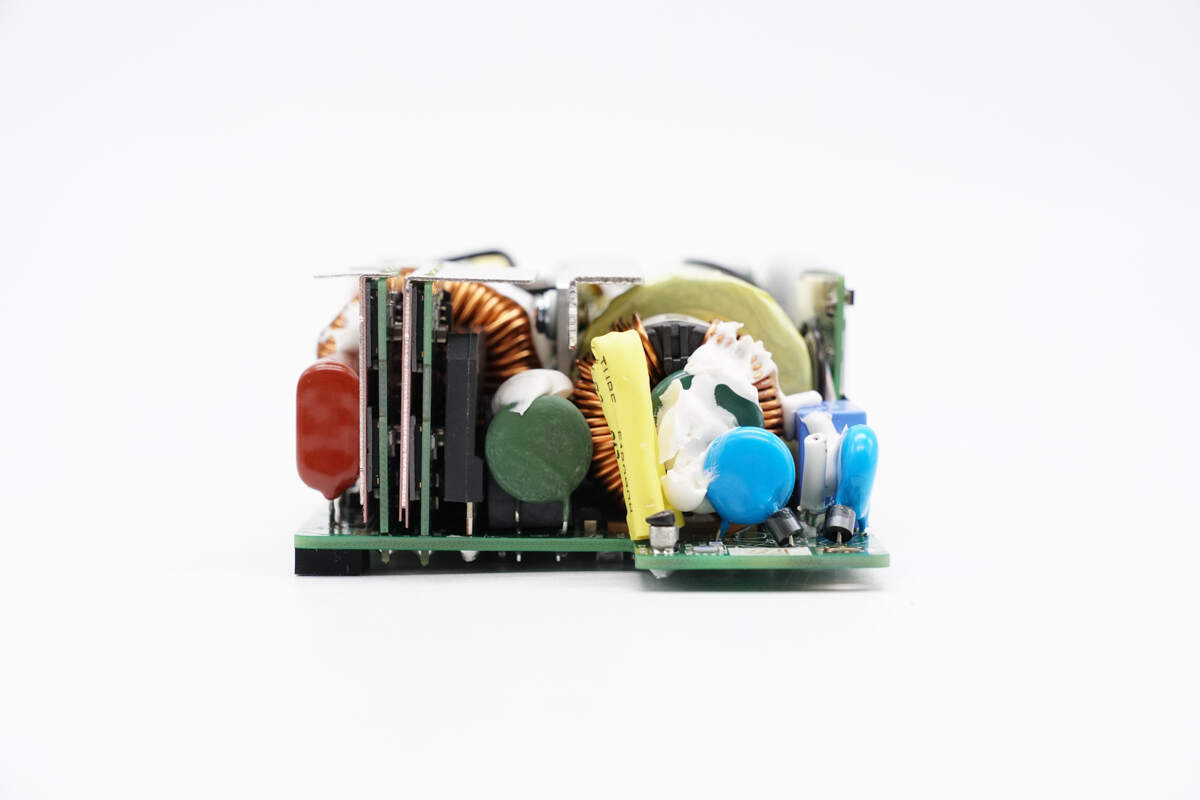

电源输入端一览，设有保险丝，蓝色Y电容，共模电感，NTC热敏电阻，整流桥和主动整流小板，薄膜滤波电容。

侧面设有安规X2电容和控制小板，小板设有麦拉片绝缘。

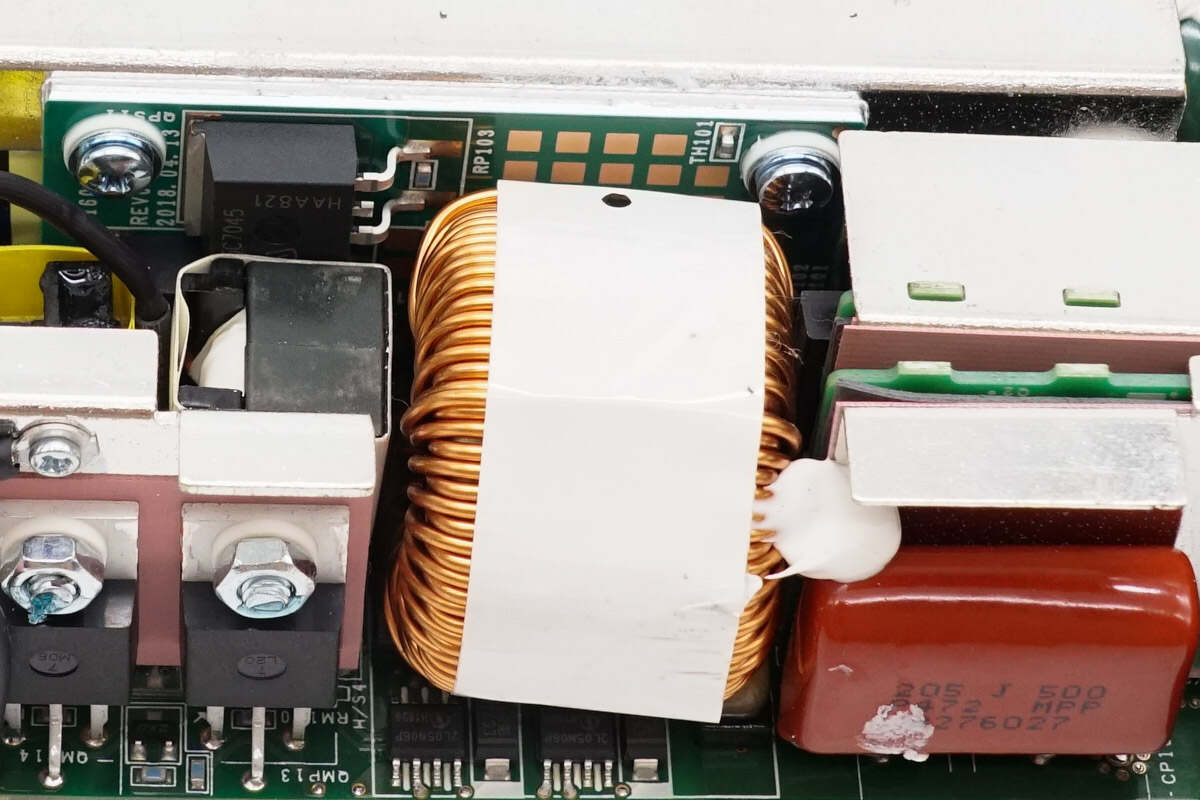

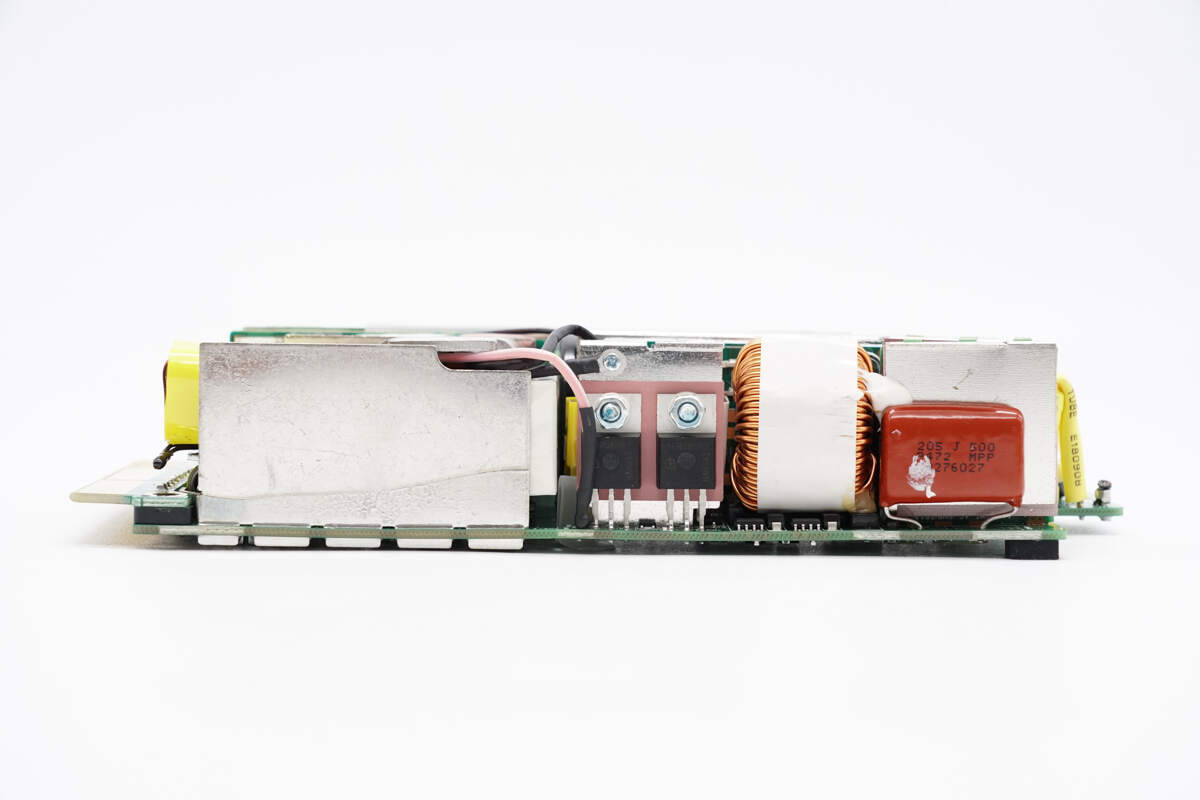

另一侧设有同步整流管散热片，移相全桥开关管，PFC升压电感和薄膜滤波电容。

输入端保险丝外套黄色热缩管绝缘。

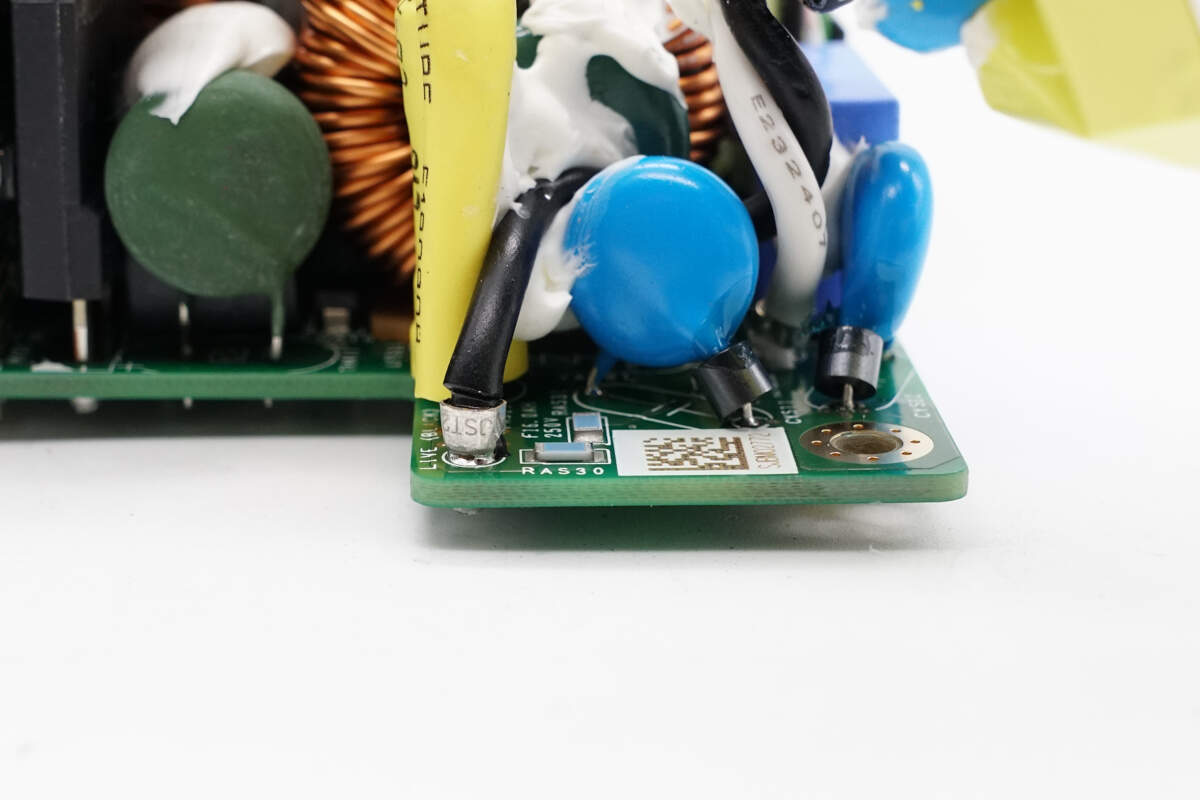

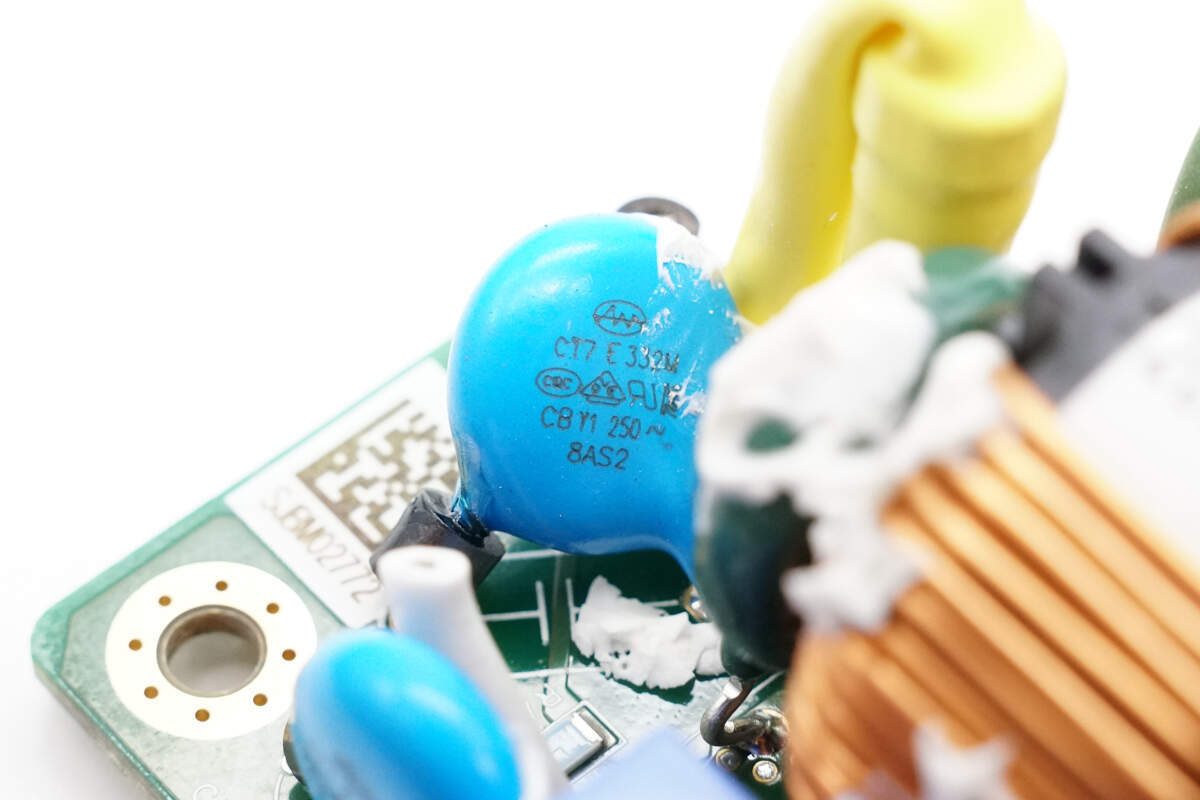

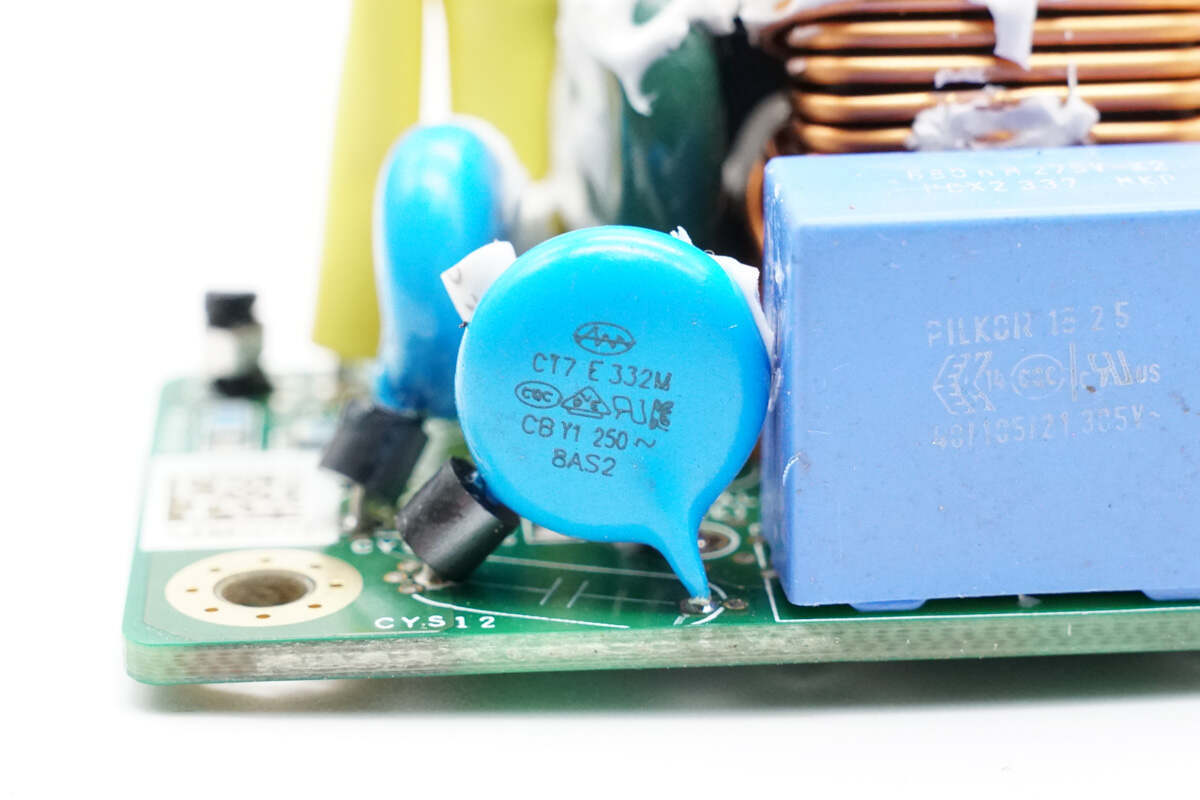

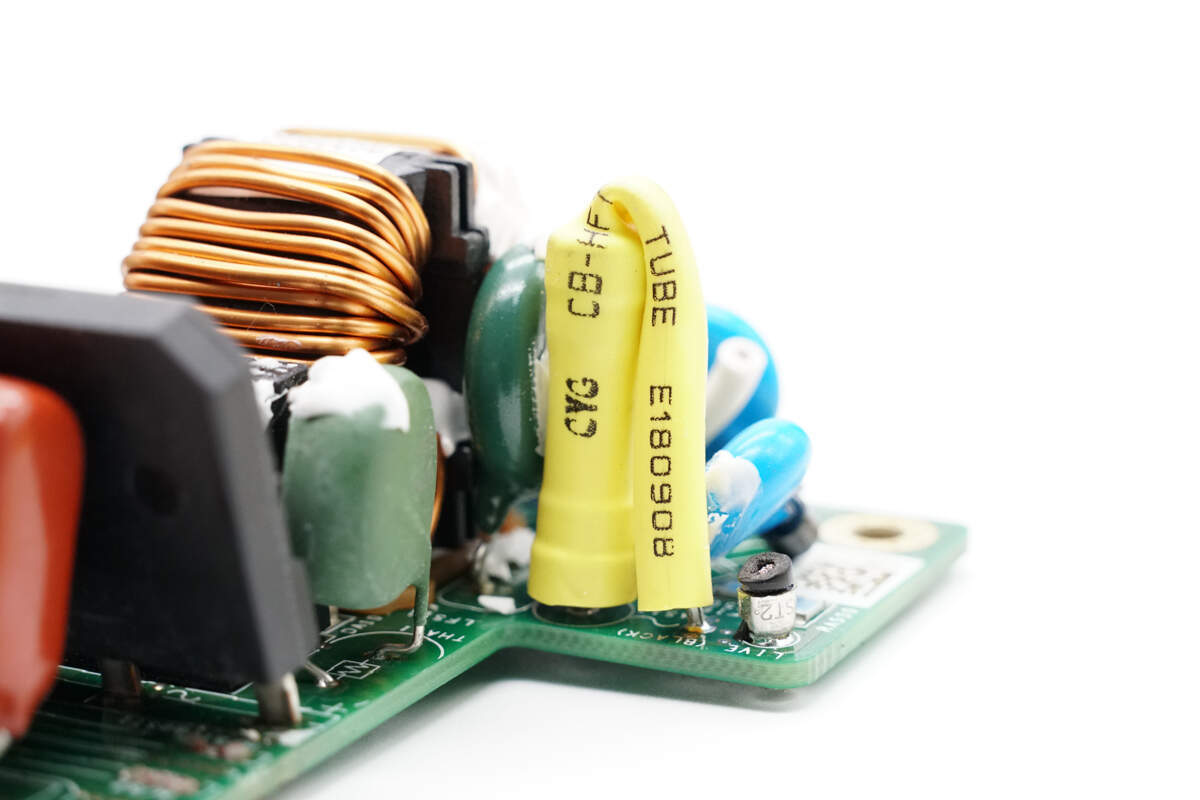

蓝色Y电容来自鞍山奇发，引脚套磁环抑制高频干扰。

另一颗Y电容规格相同。

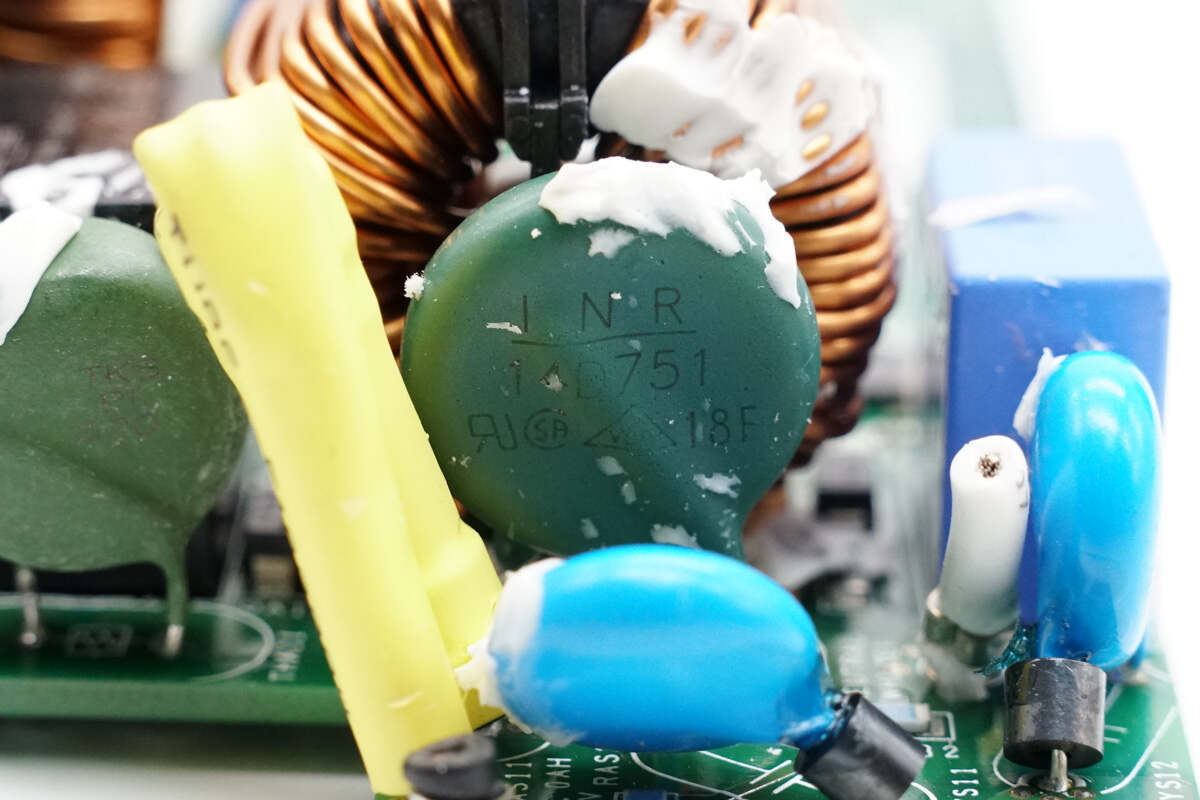

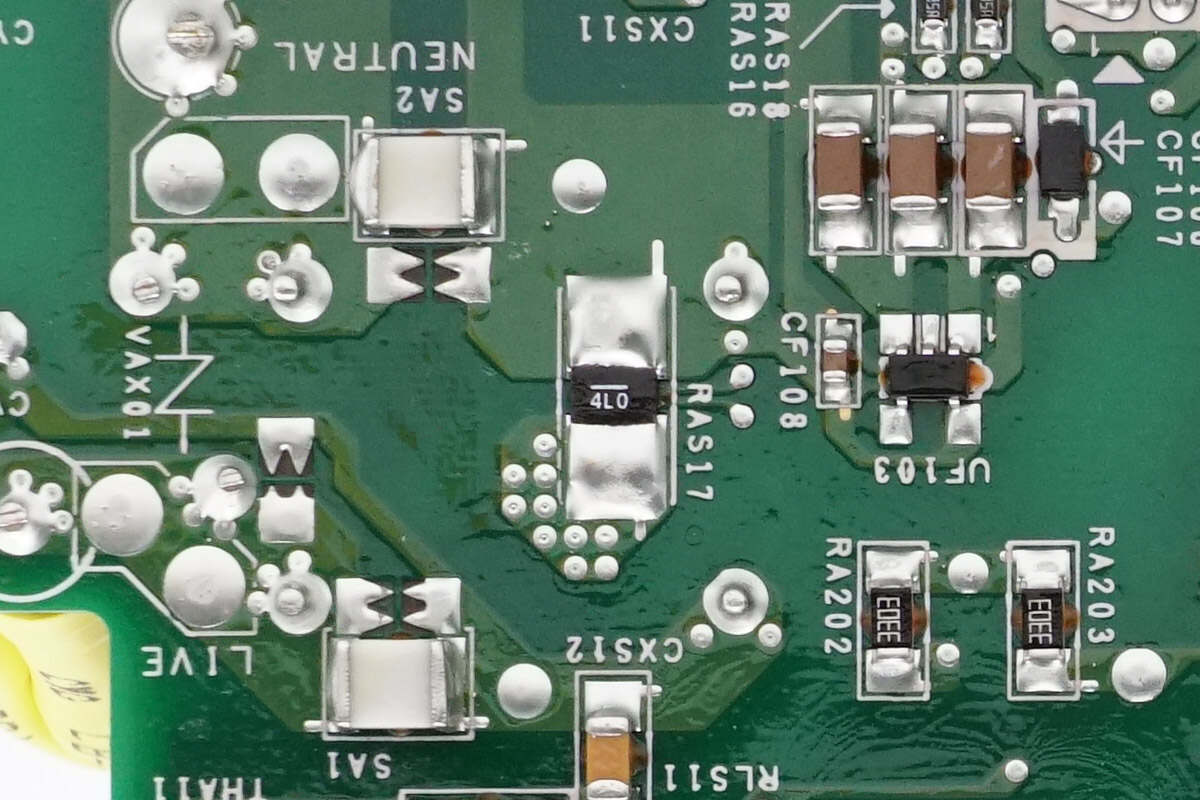

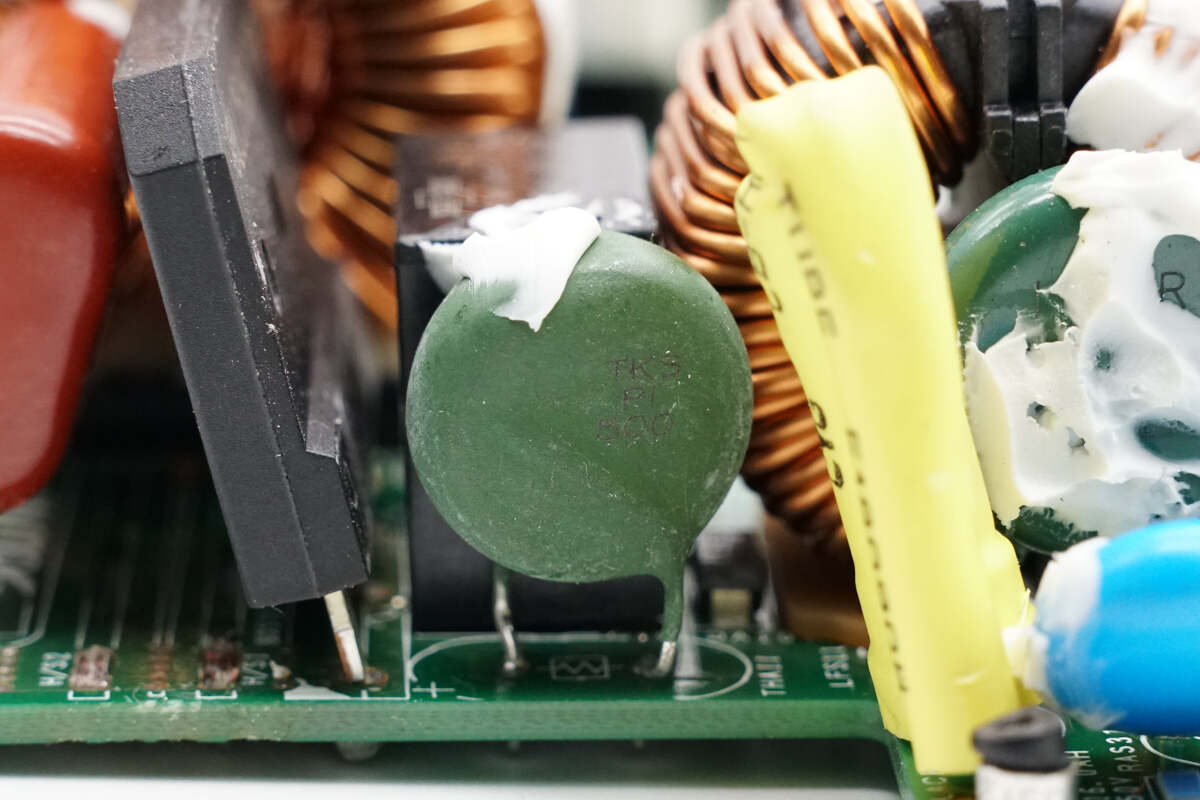

压敏电阻型号INR14D751，用于吸收过压浪涌。

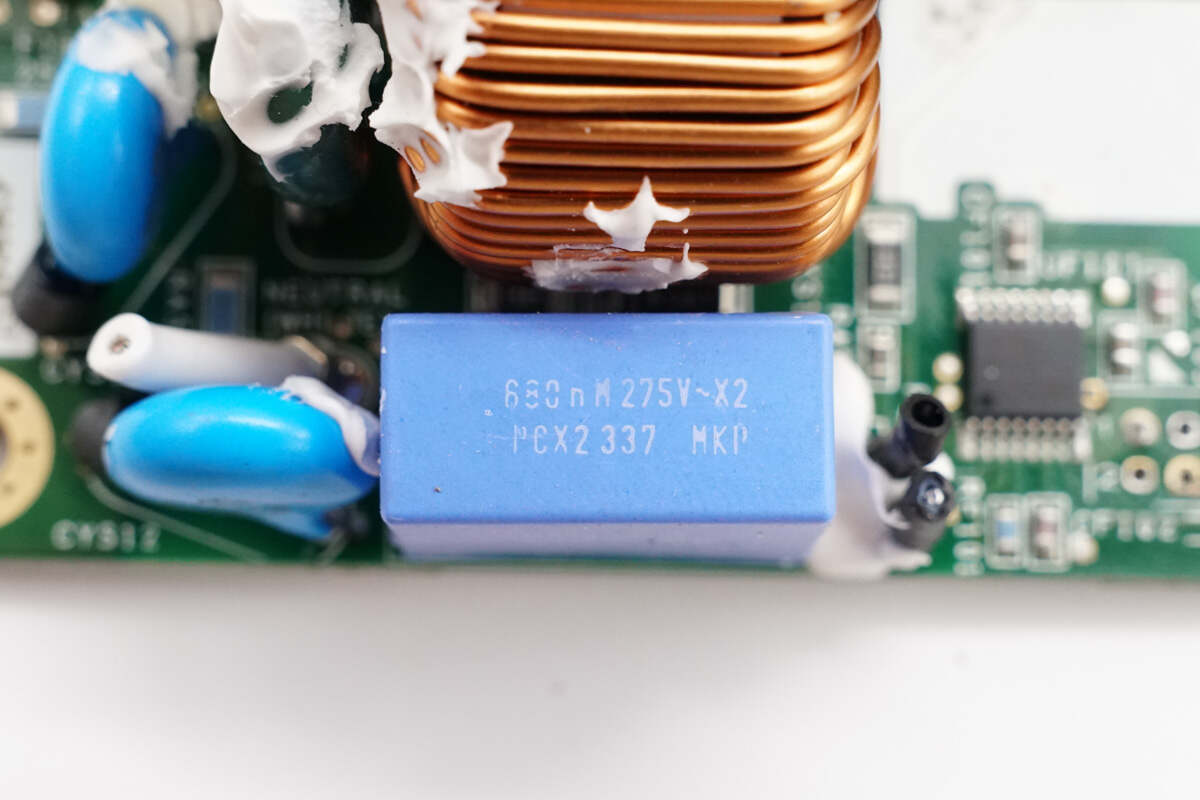

安规X2电容规格为0.68μF。

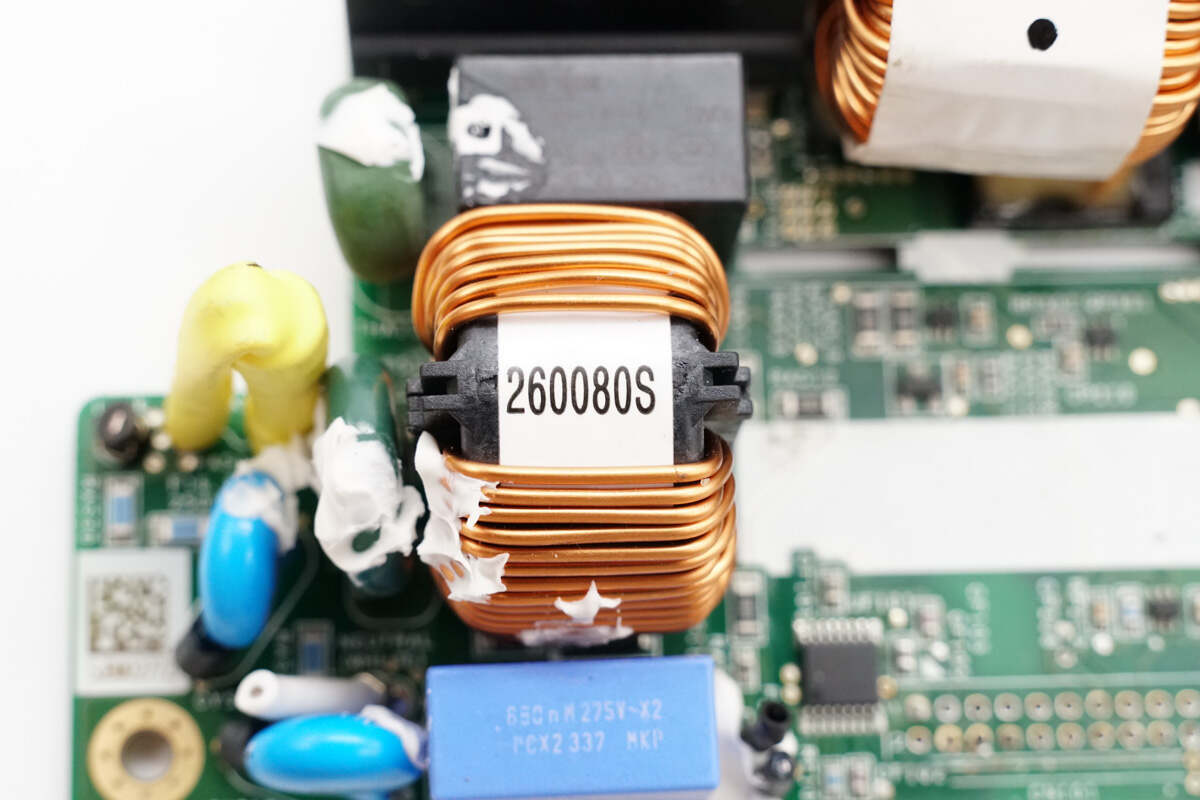

共模电感采用漆包线绕制。

热敏电阻来自兴勤，丝印TKS PI 500，用于抑制上电的浪涌电流。

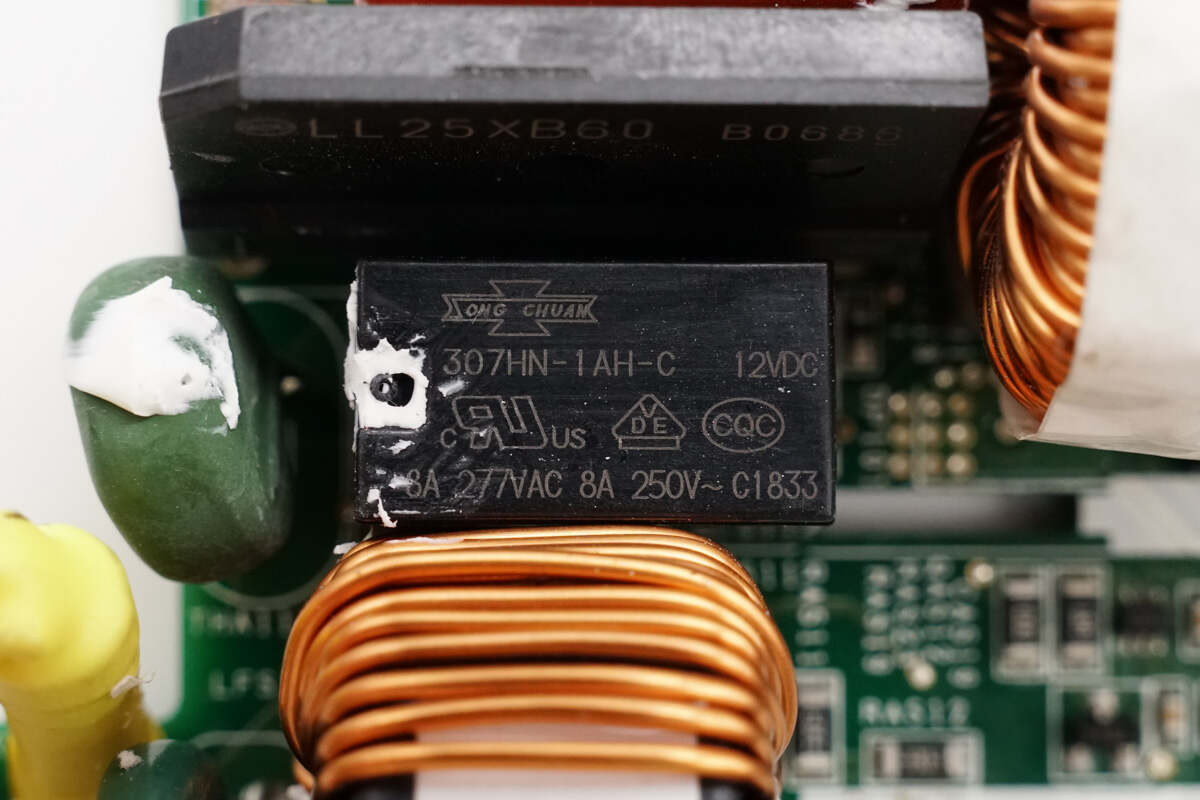

继电器来自松川，型号307HN-1AH-C，触点容量为8A 250V，线圈电压12V，用于短路热敏电阻，消除损耗。

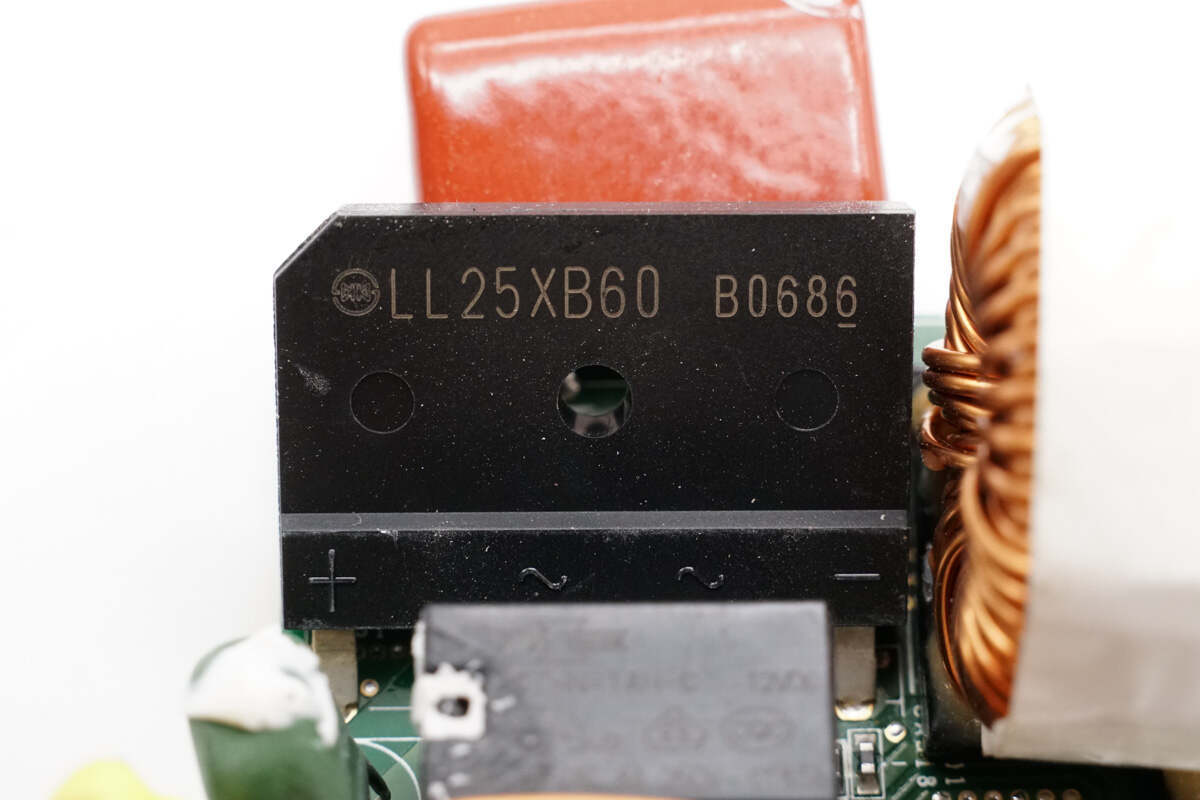

整流桥来自新电元，型号LL25XB60，规格为25A 600V，采用5S封装。

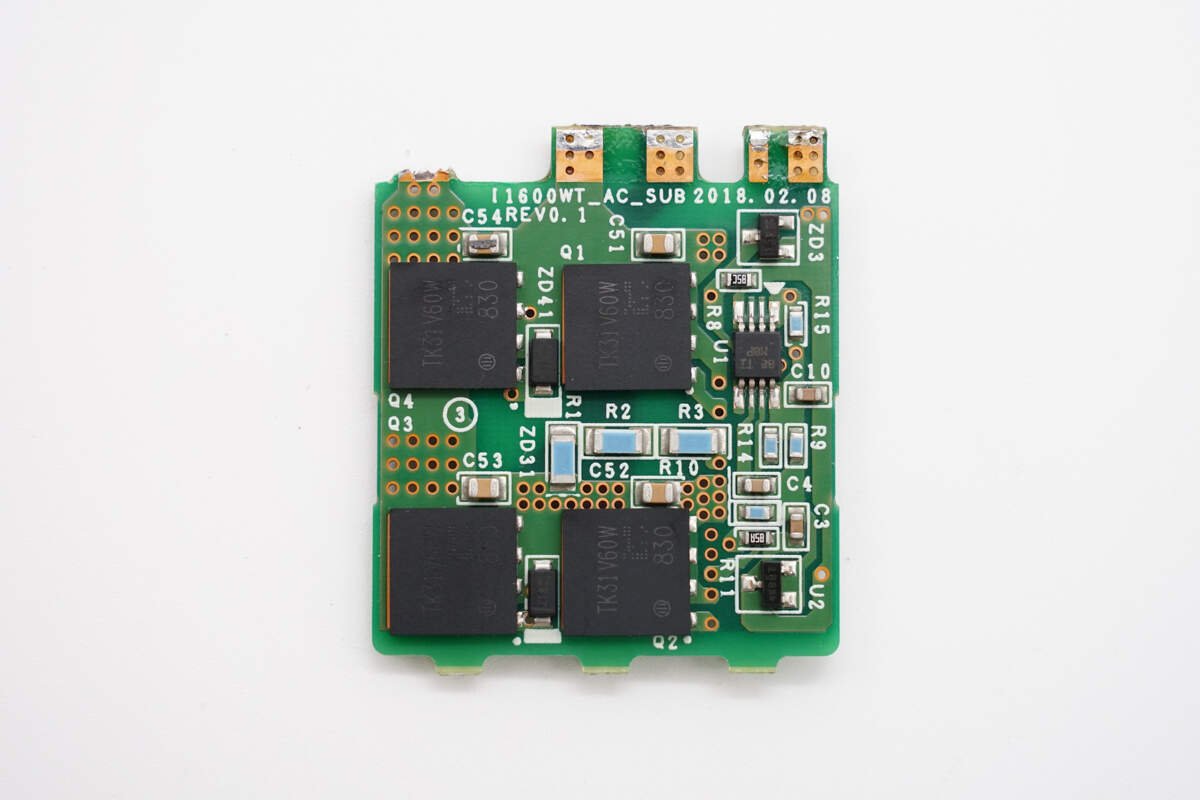

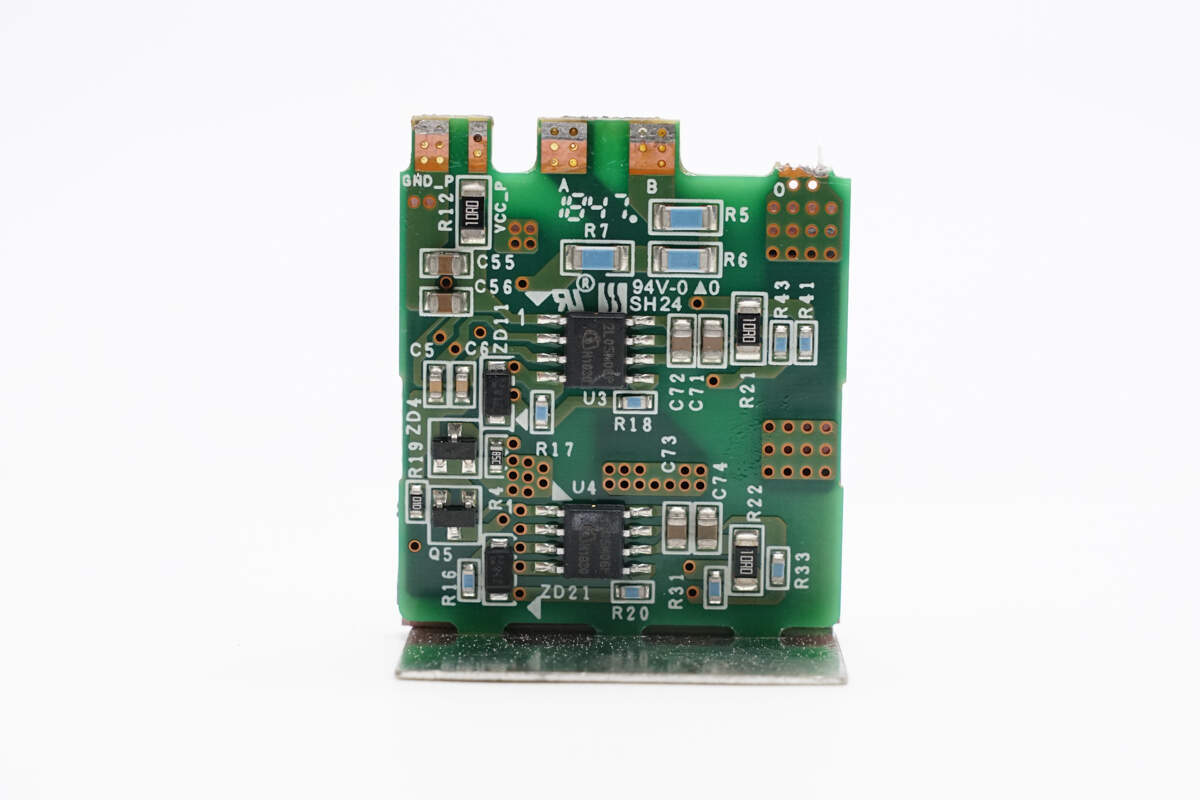

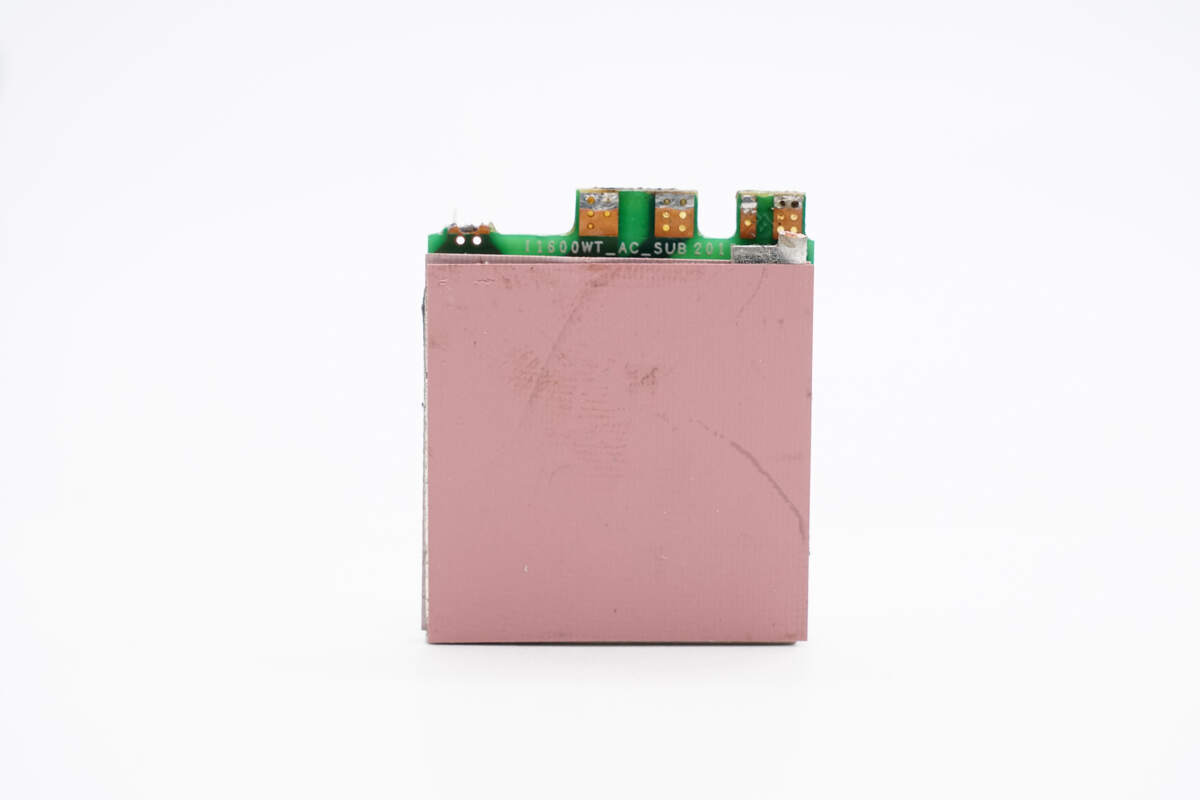

整流桥背面设有两块主动整流小板，两块小板完全相同，选取一块进行介绍，节省篇幅。

主动整流小板与散热片之间粘贴粉色导热垫。

在主动整流管上粘贴灰色导热垫。

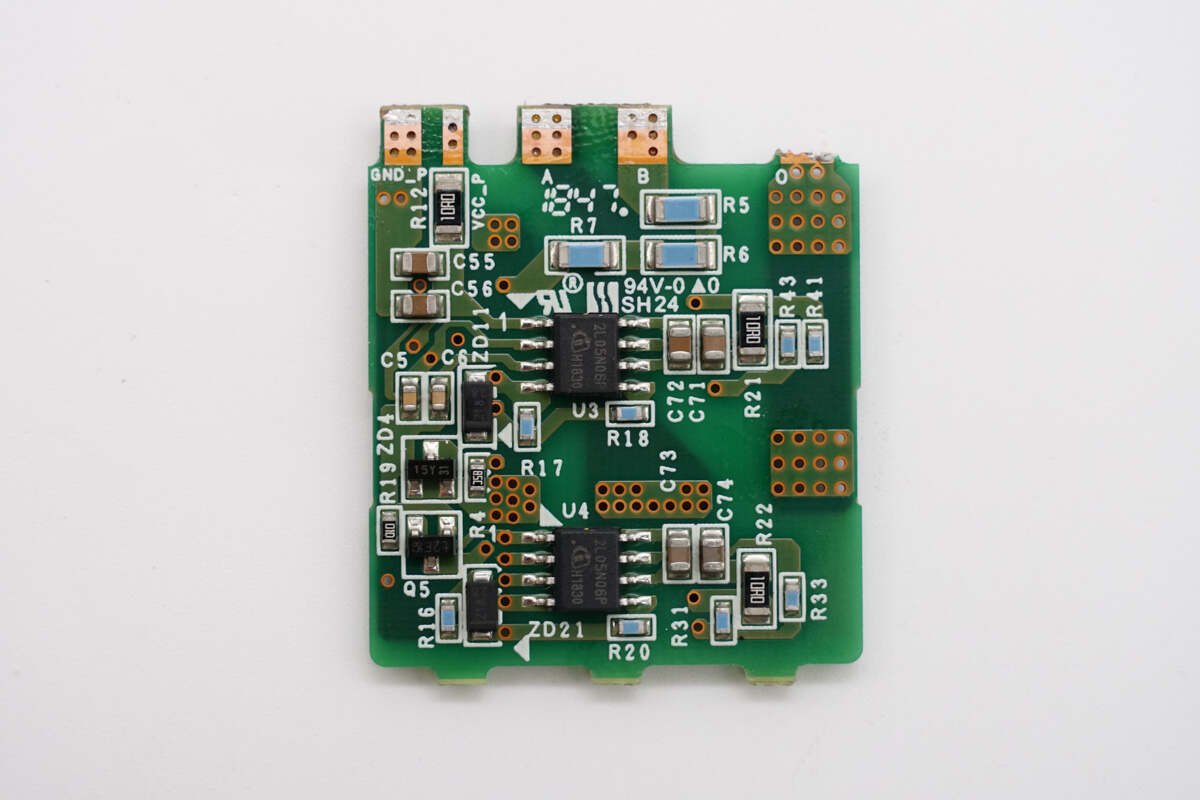

主动整流小板一面设有两颗半桥驱动器。

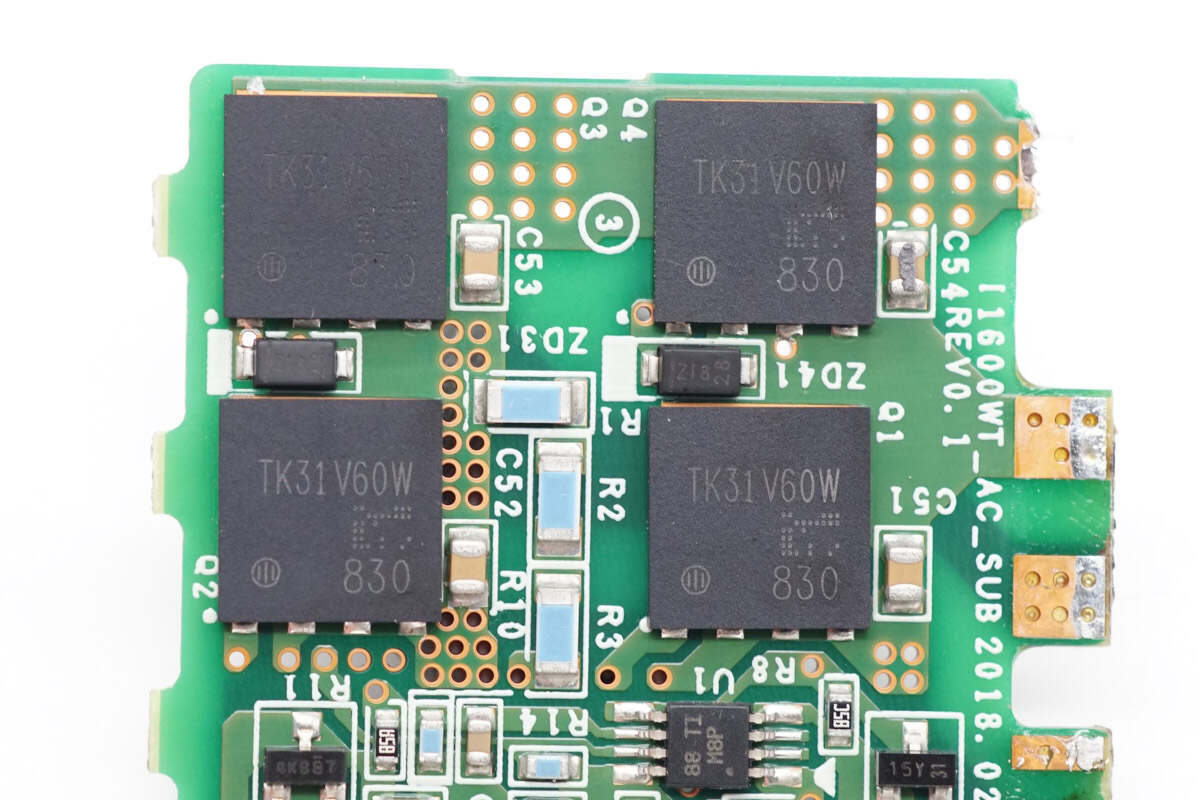

另一面设有四颗主动整流管和电压比较器。

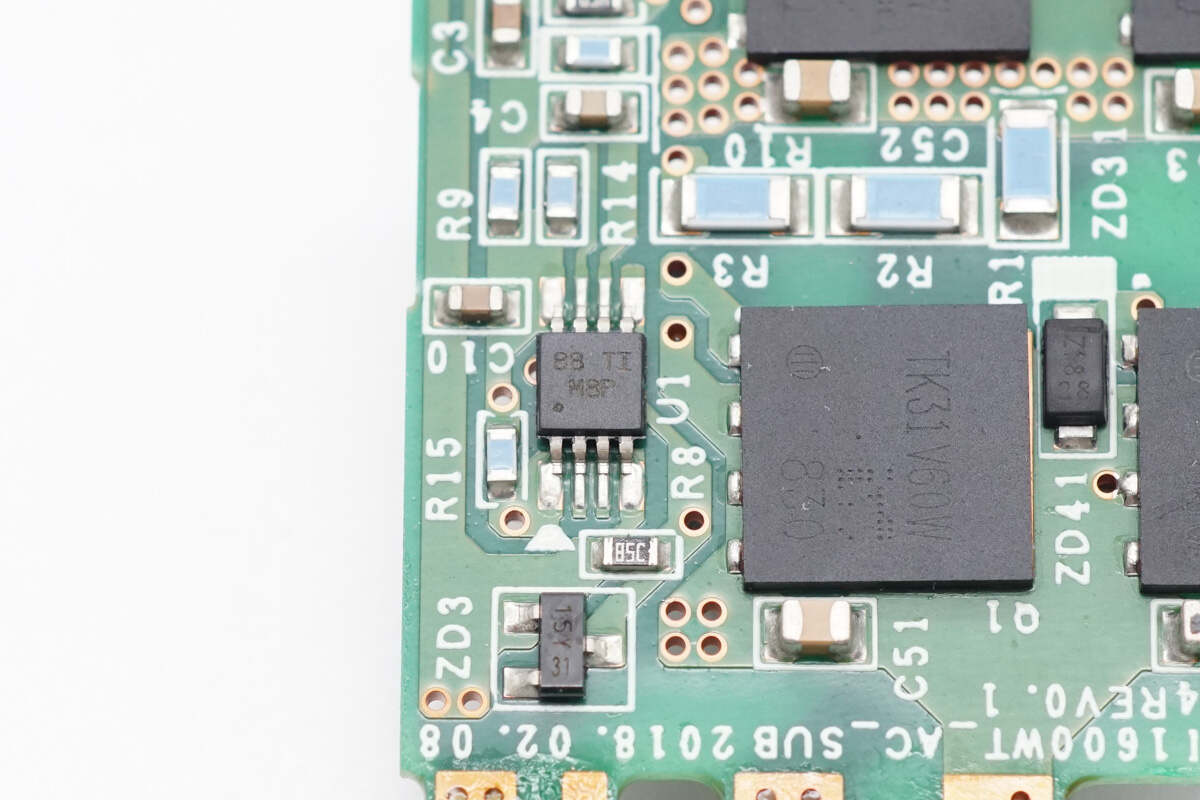

主动整流管来自东芝，型号TK31V60W，NMOS，耐压600V，导阻78mΩ，采用DFN8*8封装。

电压比较器来自德州仪器，丝印M8P，型号LM393A，为工业级双通道精密差分比较器，采用VSSOP8封装。

两颗半桥驱动器来自英飞凌，型号2EDL05N06PF，是集成自举二极管的600V耐压半桥栅极驱动器，采用DSO-8封装。

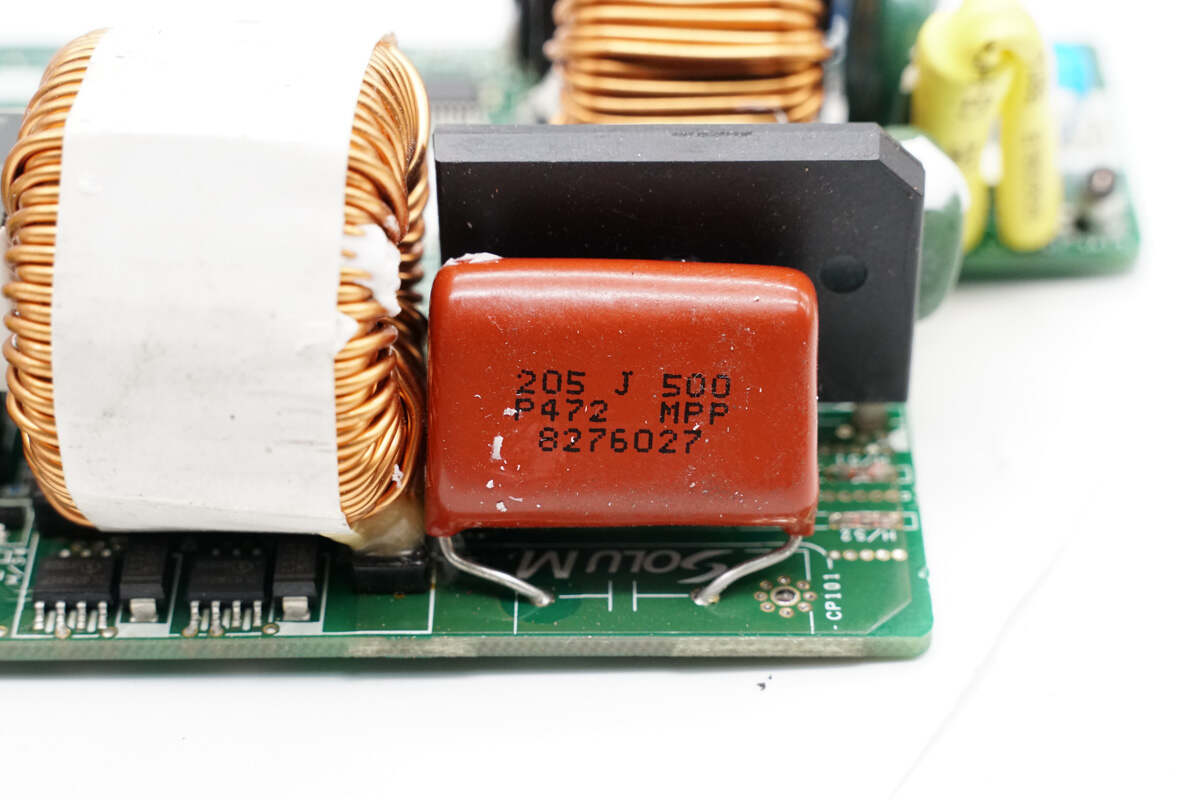

薄膜滤波电容规格为2μF500V。

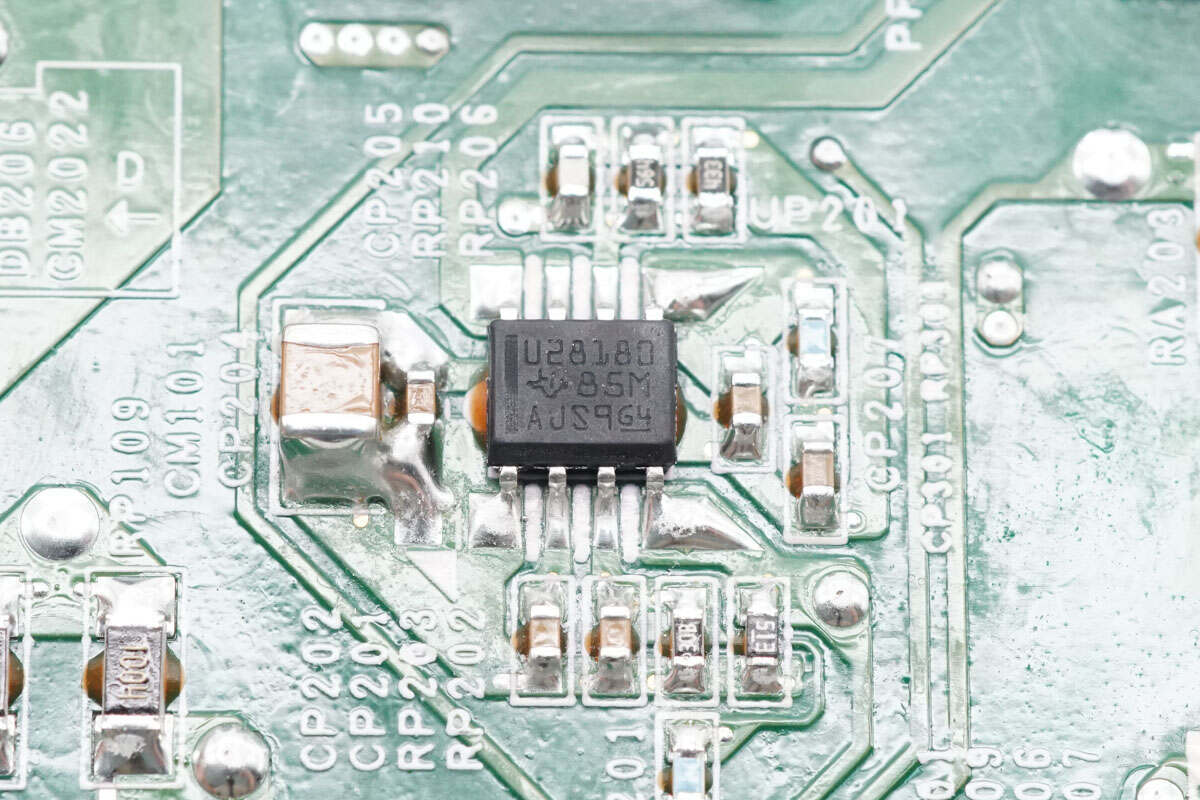

PFC控制器来自德州仪器，型号UCC28180，是一颗CCM模式升压PFC控制器，开关频率可编程，采用平均电流模式控制，具备软过流和逐周期过流保护，采用SOIC8封装。

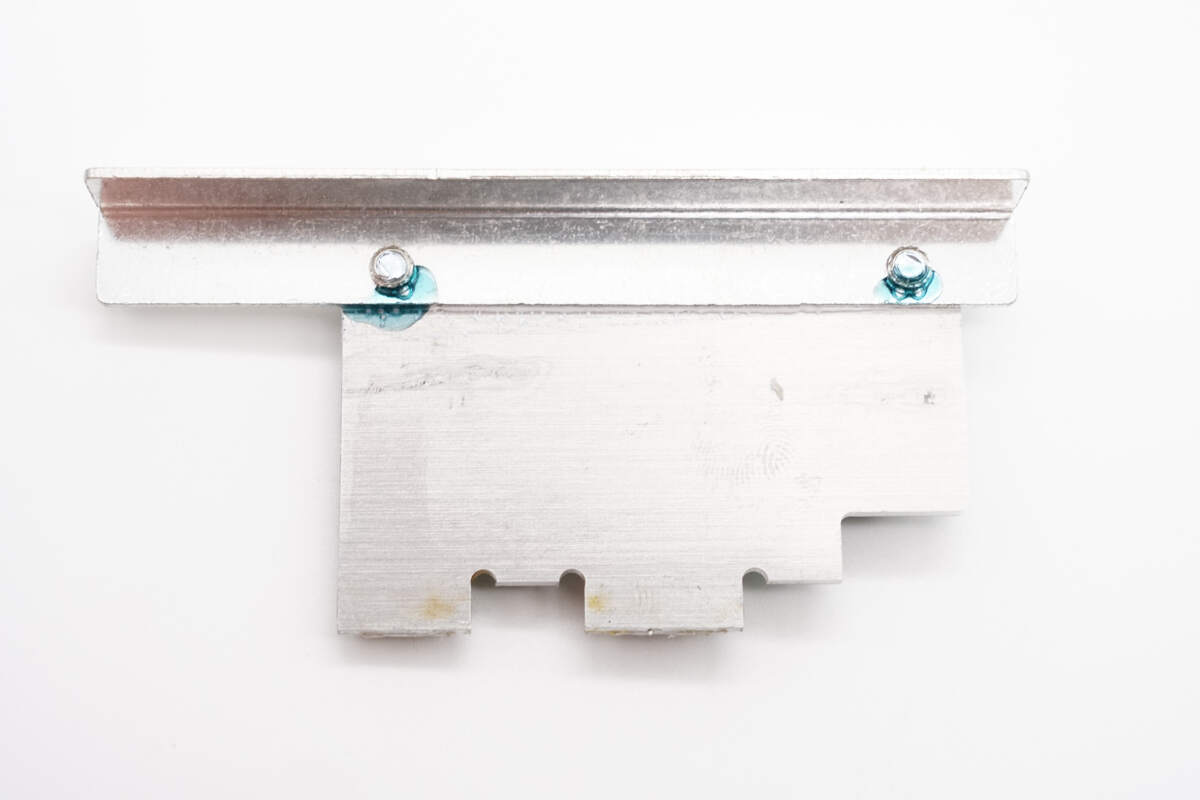

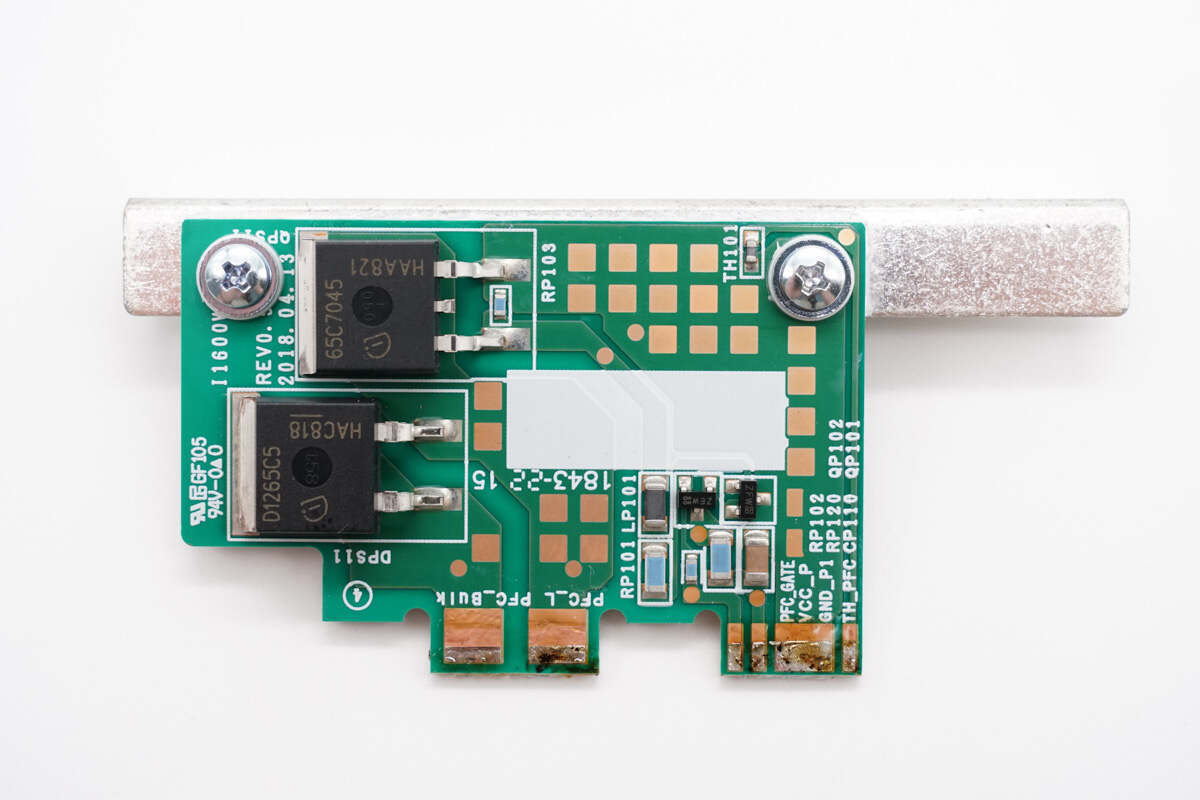

PFC开关管和PFC整流管焊接在铝基板PCB上，通过螺丝固定散热片。

铝基板背面一览。

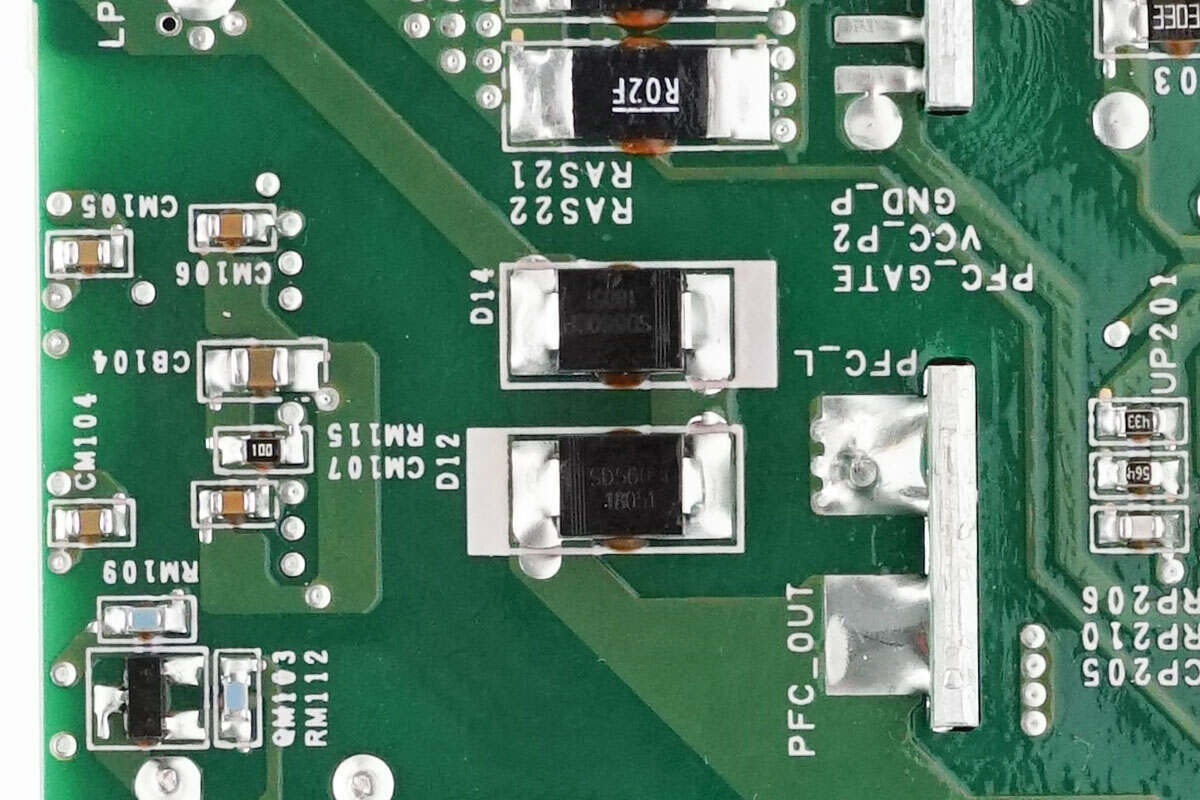

右侧为PFC开关管，来自英飞凌，丝印65C7045，型号为IPB65R045C7，NMOS，耐压700V，导阻45mΩ，采用TO263封装。左侧PFC整流管同样来自英飞凌，丝印D1265C5，型号IDK12G65C5，为碳化硅二极管，规格为650V 12A，采用TO263-2封装。

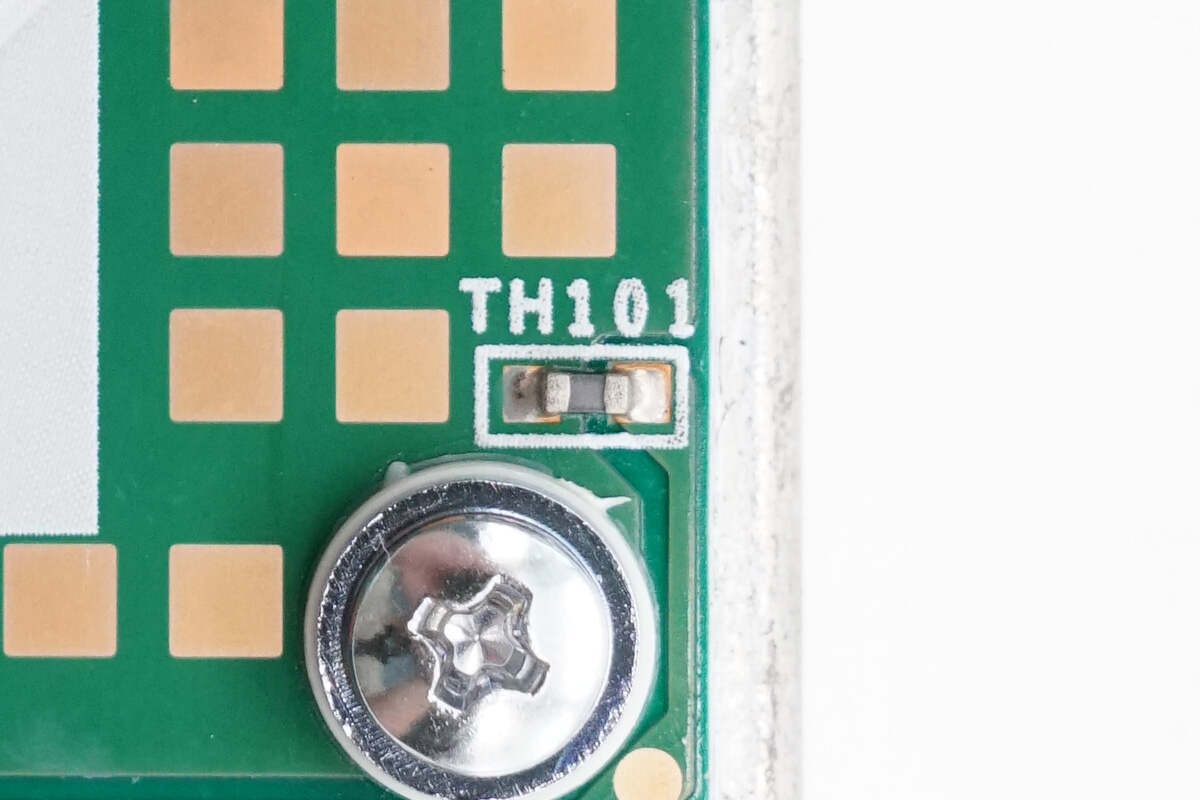

铝基板设有热敏电阻，用于检测散热片温度。

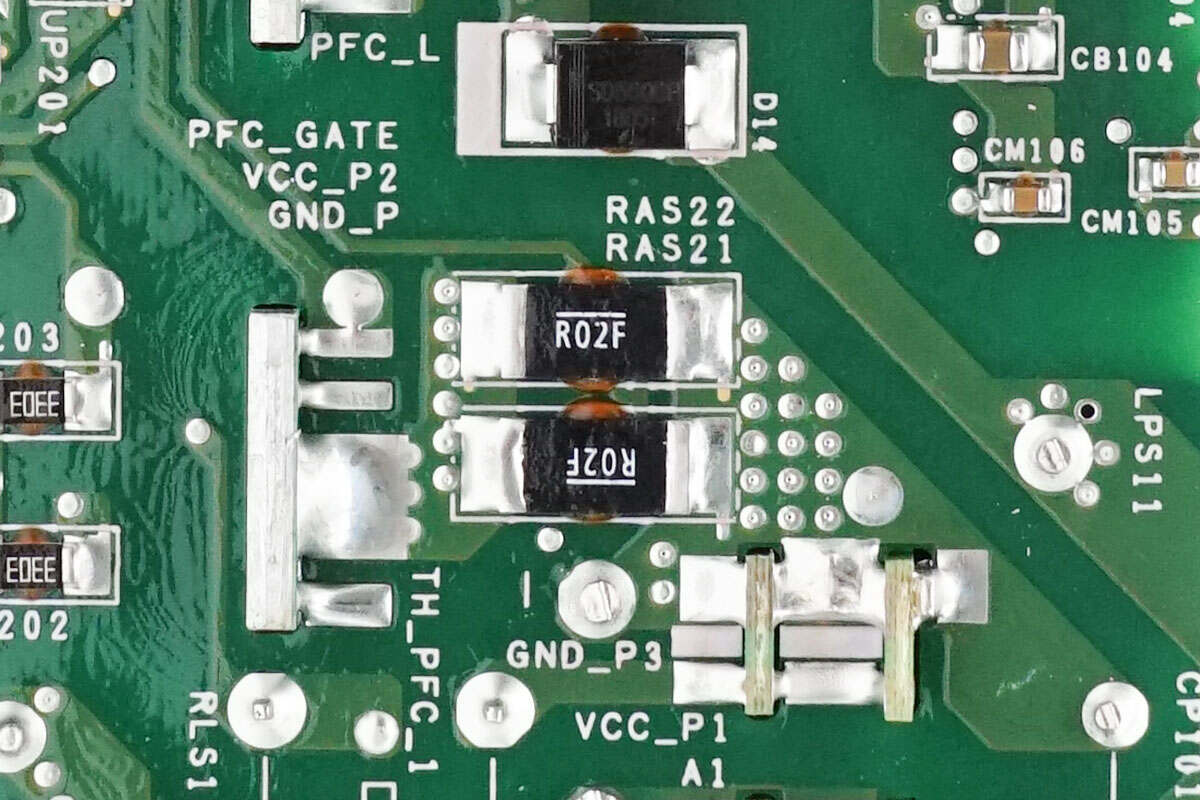

两颗20mΩ电阻并联，用于检测PFC开关管电流。

两颗二极管串联用于PFC旁路。

PFC升压电感采用磁环绕制。

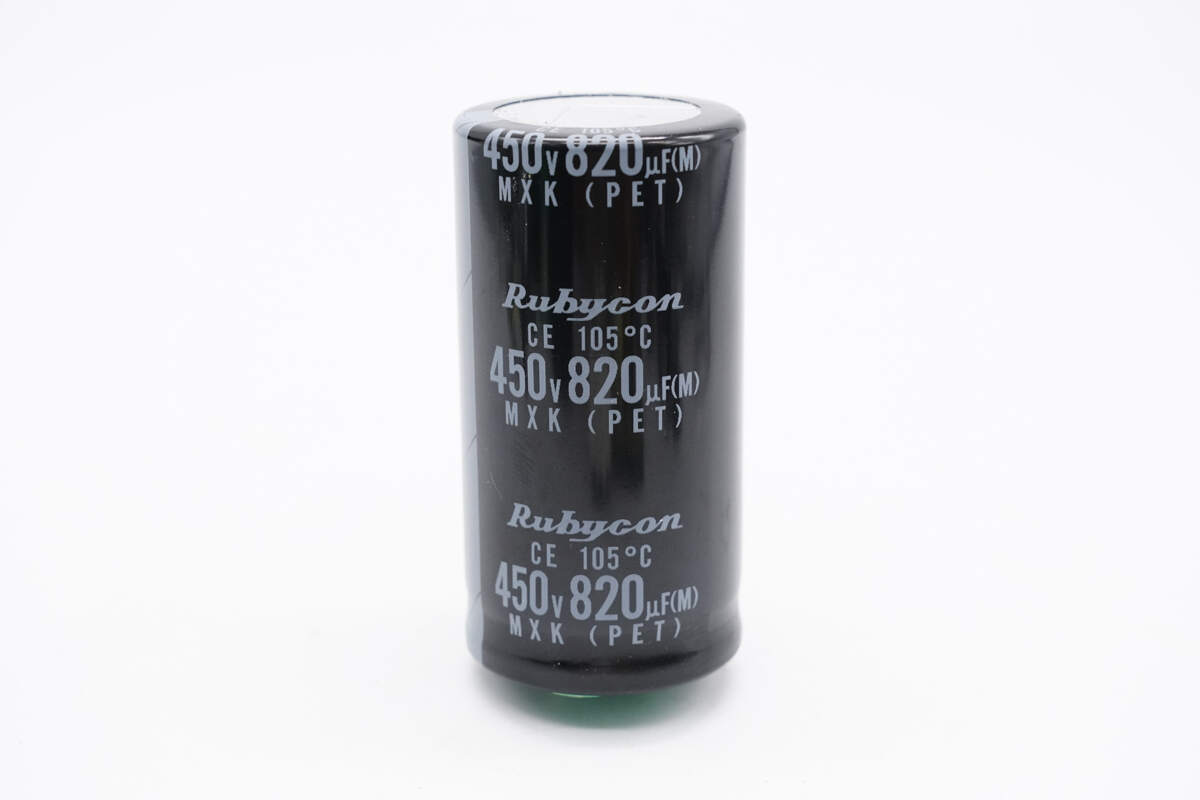

高压滤波电容来自红宝石，为MXK系列超小型电解电容，规格为450V820μF。

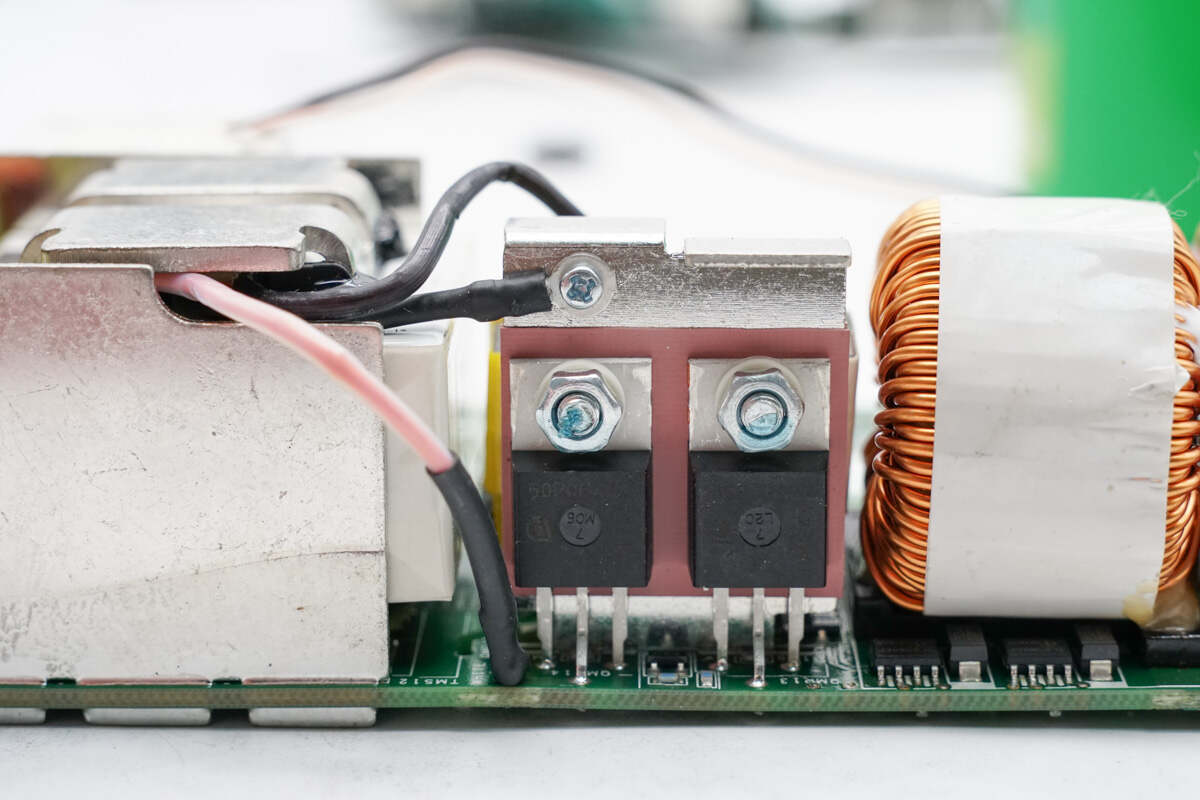

变压器引出导线通过螺丝固定到移相全桥开关管散热片。

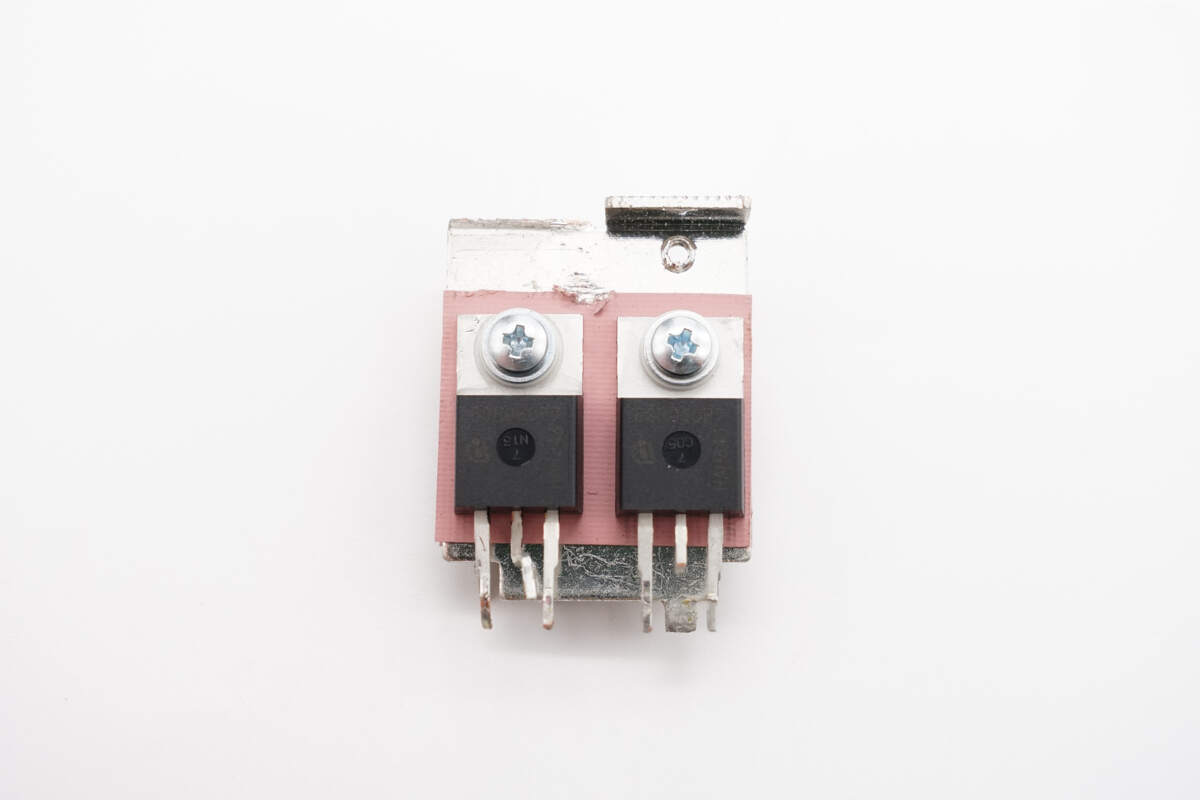

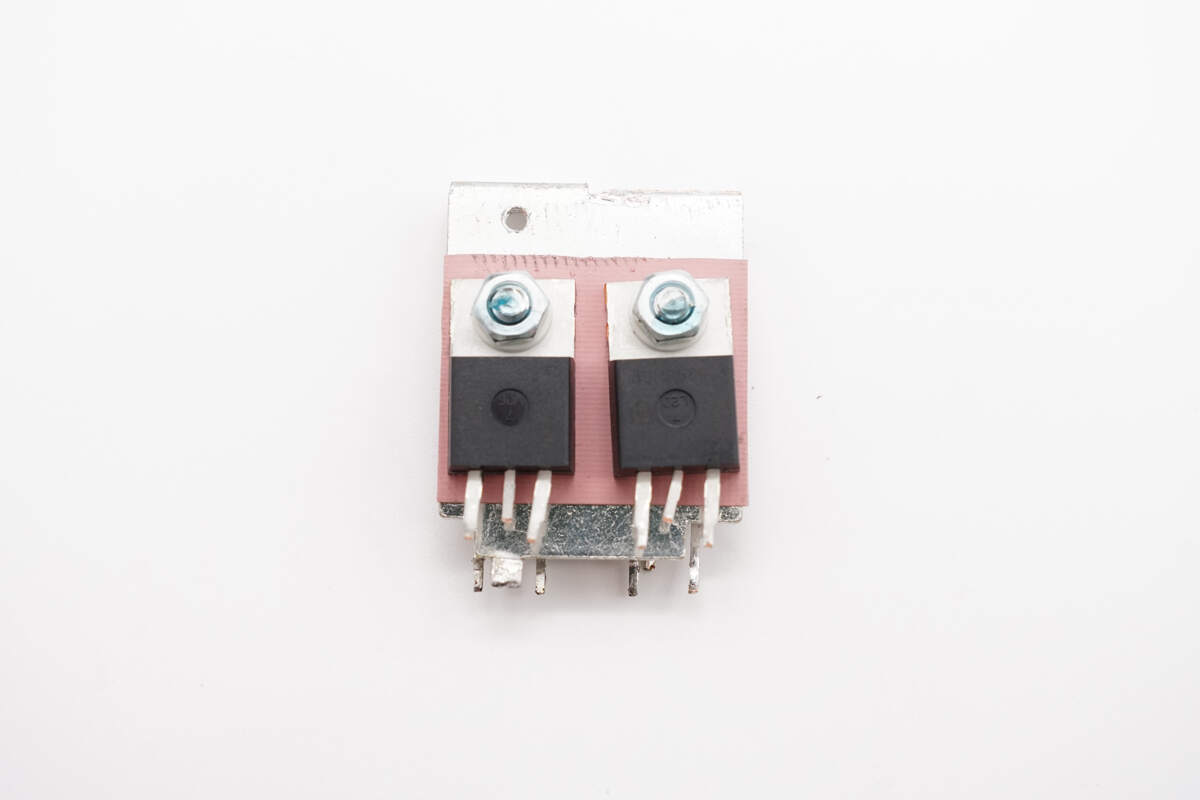

散热片正面设有两颗同型号的开关管。

散热片背面也设有两颗同型号的开关管。

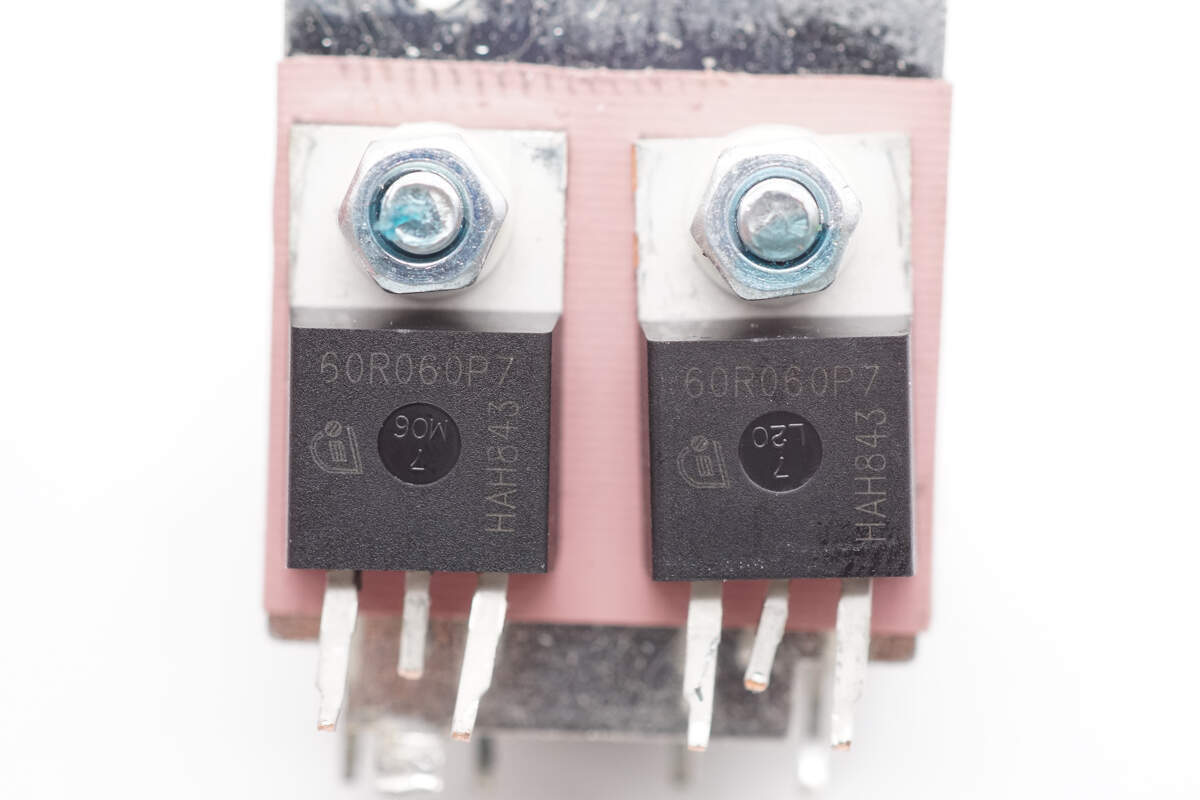

移相全桥开关管来自英飞凌，型号IPP60R060P7，NMOS，耐压650V，导阻60mΩ，采用TO220-3封装。

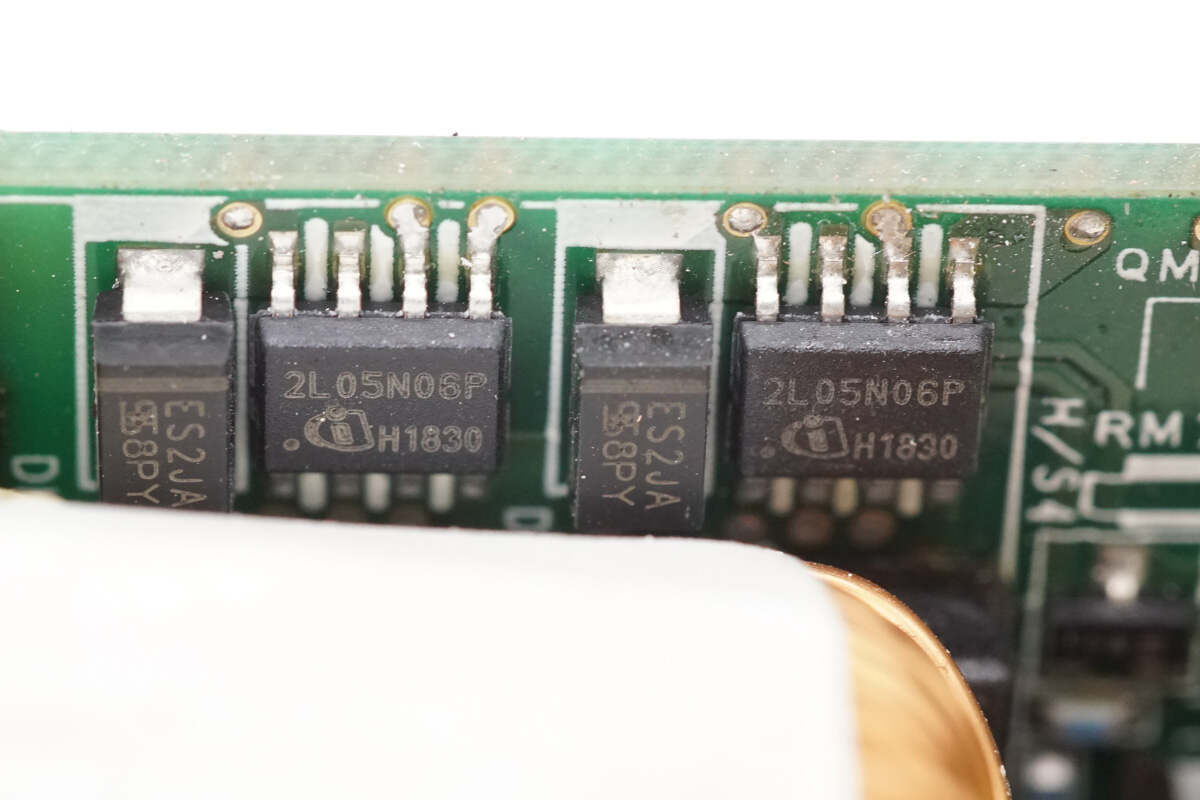

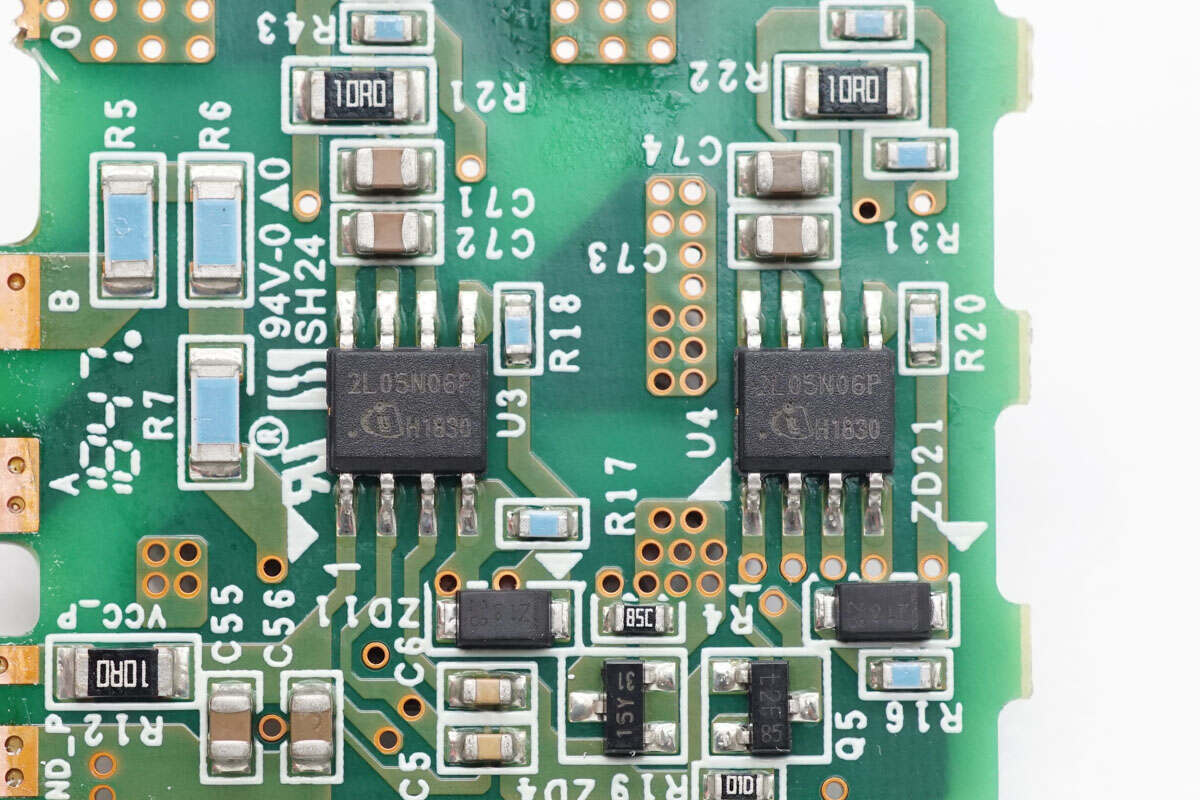

PFC升压电感下方设有两颗英飞凌2EDL05N06PF半桥驱动器，用于驱动移相全桥开关管。

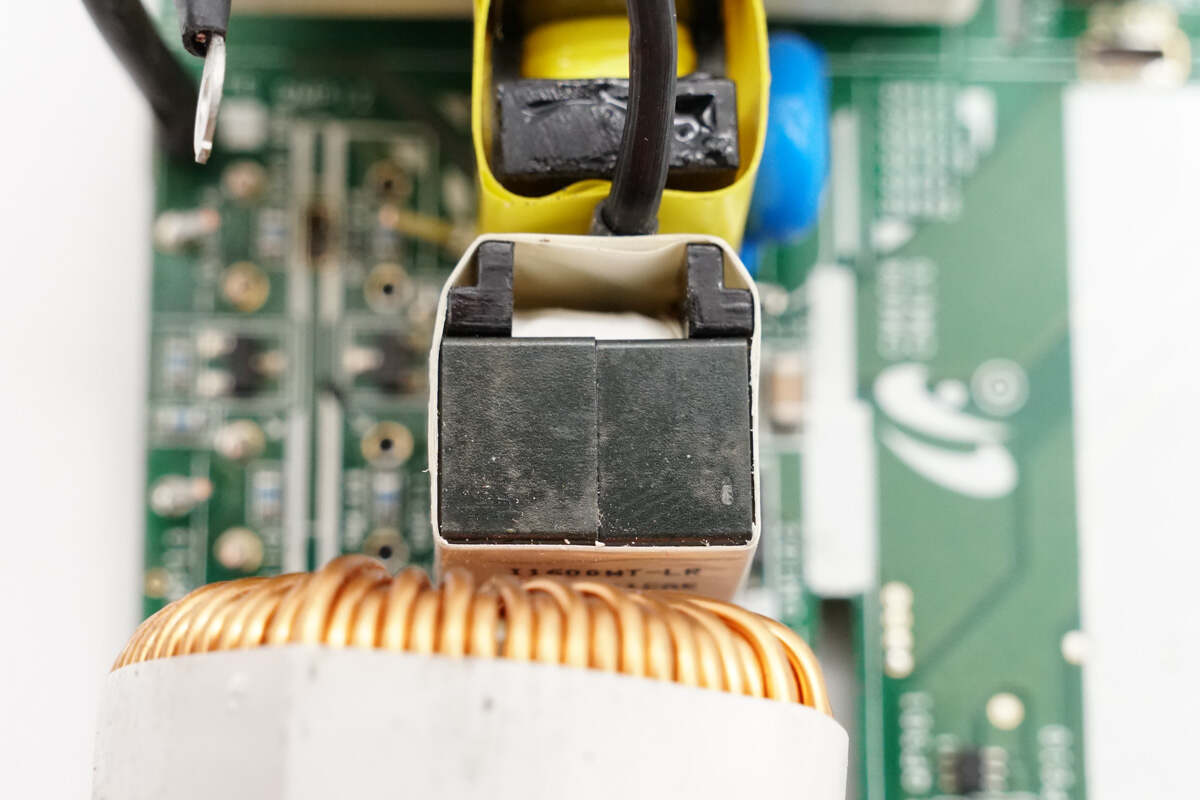

谐振电感磁芯粘贴白色胶带绝缘。

电流互感器缠绕胶带绝缘。

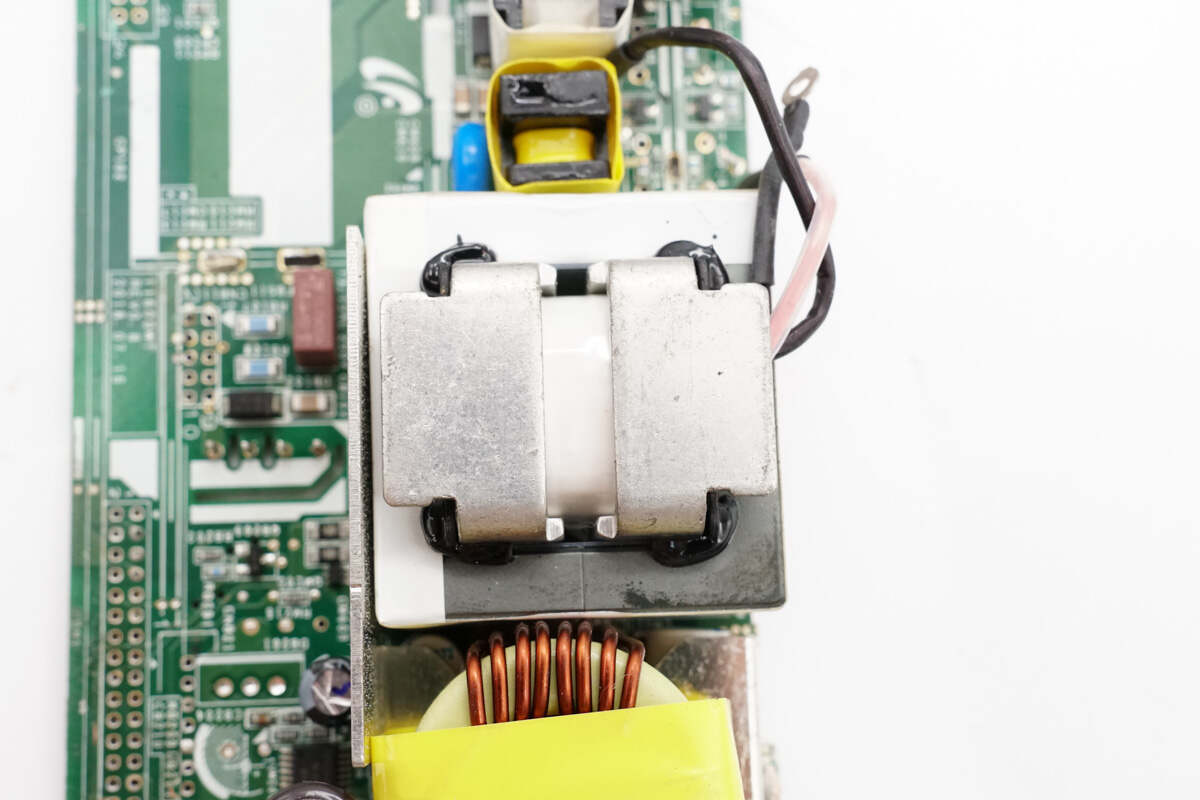

变压器次级绕组采用铜片冲压制成。

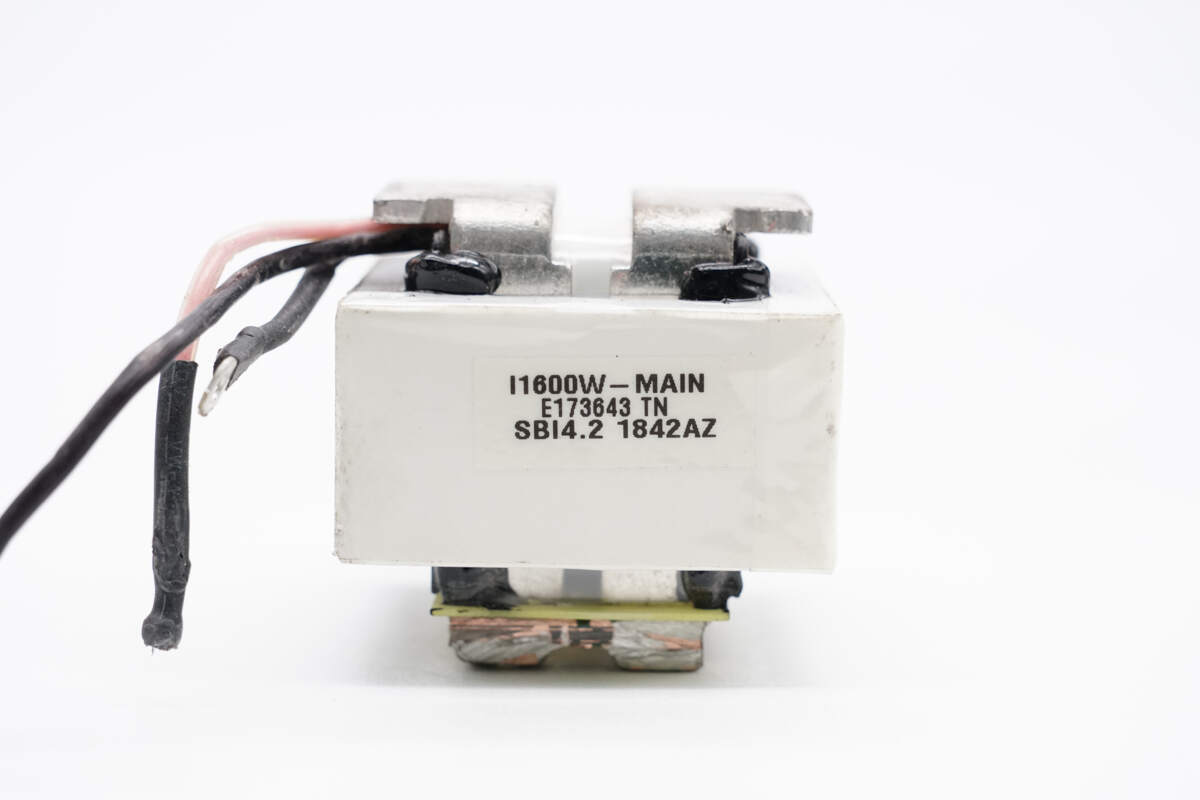

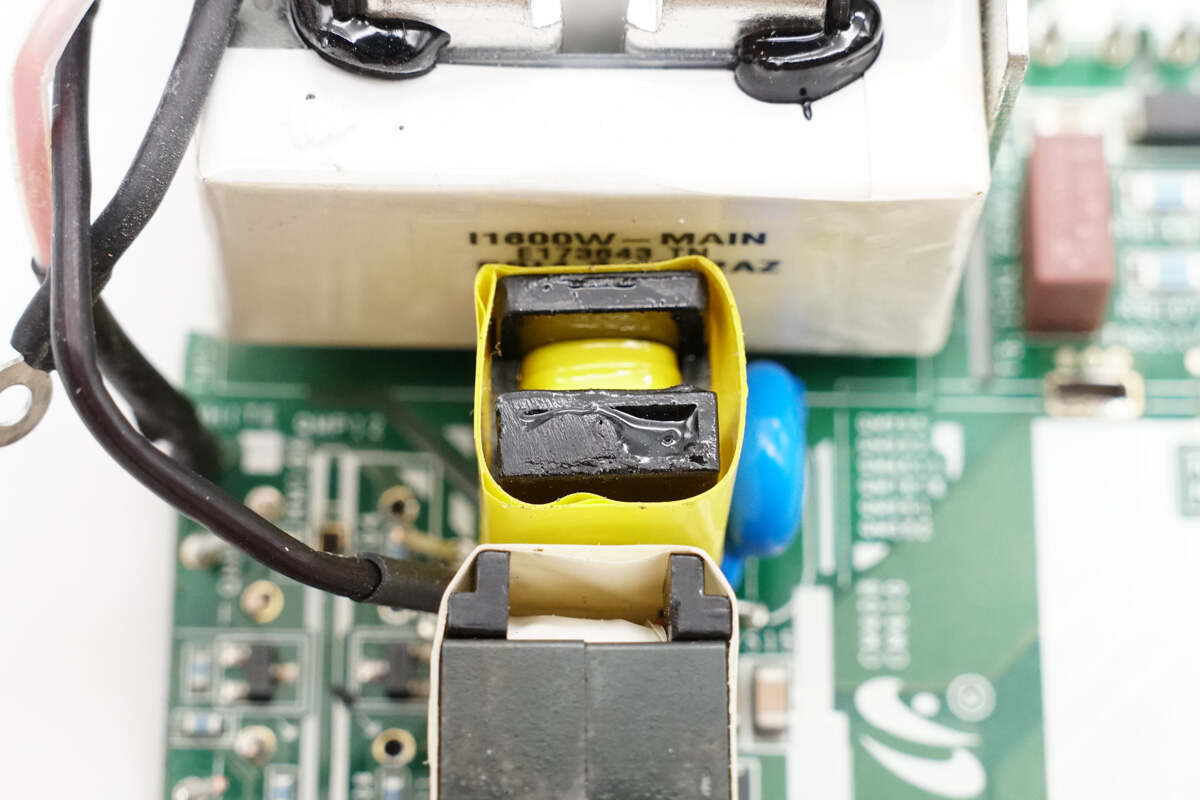

切割PCB拆下变压器，变压器磁芯粘贴胶带绝缘，标注功率为1600W。

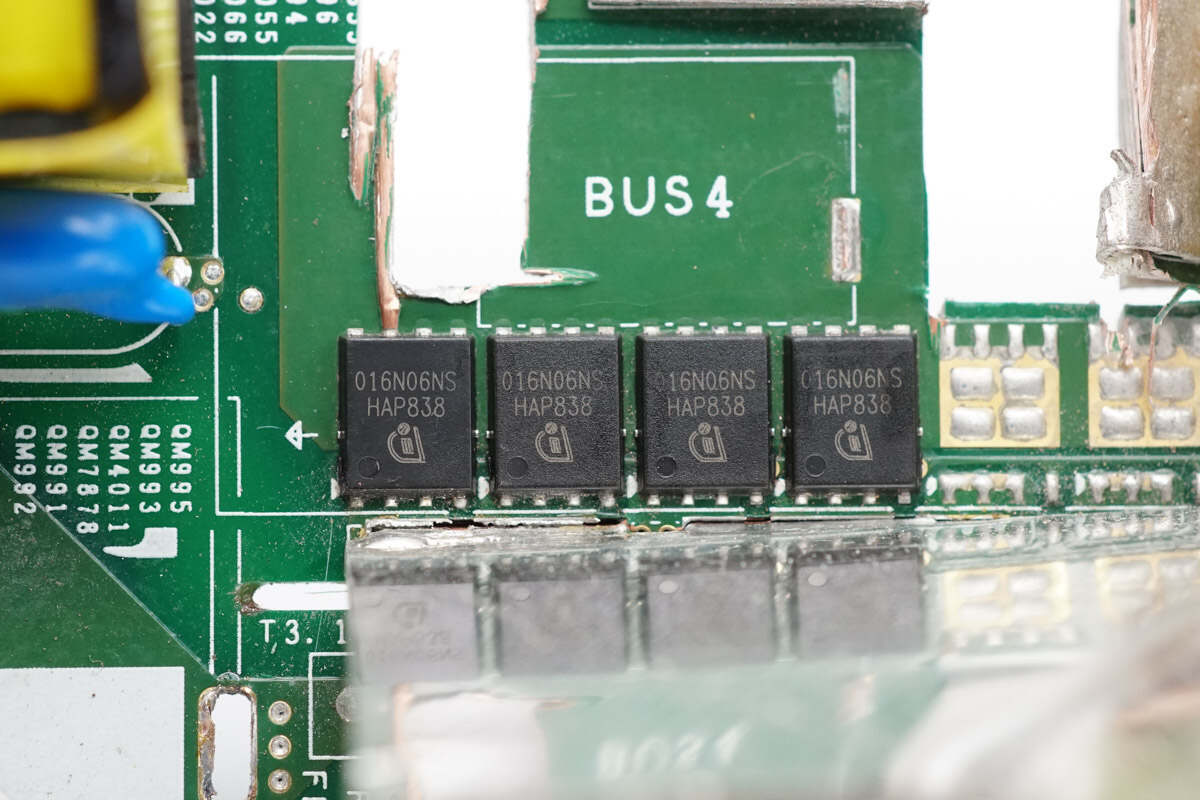

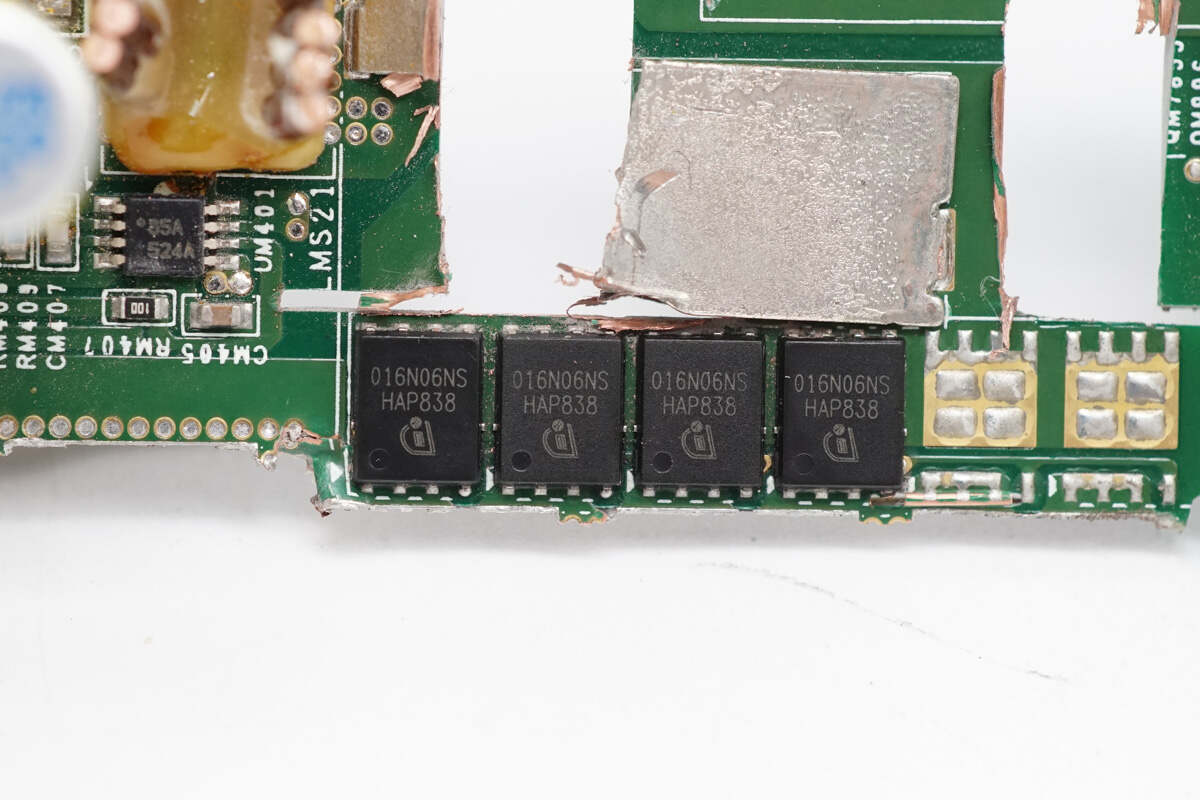

同步整流管来自英飞凌，型号BSC016N06NS，NMOS，耐压60V，导阻1.6mΩ，采用TDSON-8封装，一侧使用四颗并联。

另一侧同样使用四颗并联。

驱动器来自德州仪器，型号UCC27524A，是一颗具有负输入电压能力的双通道5A高速低侧栅极驱动器，采用HVSSOP8封装。

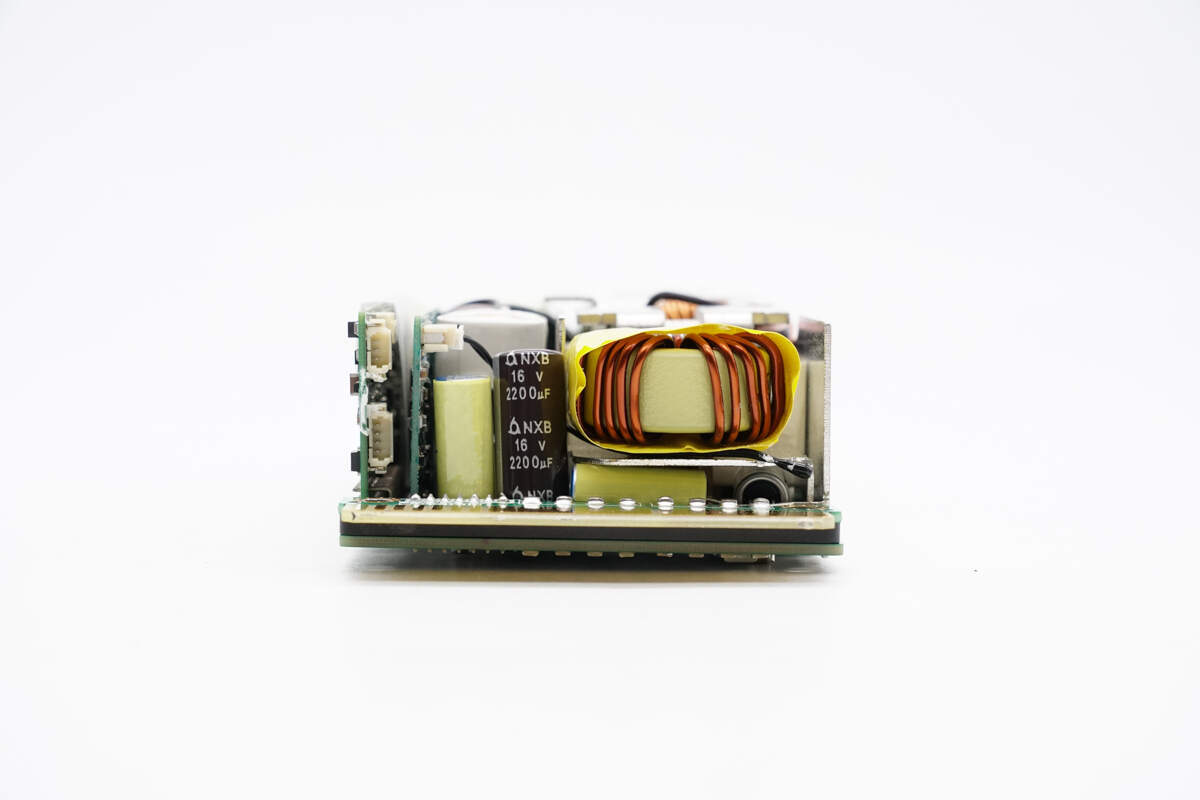

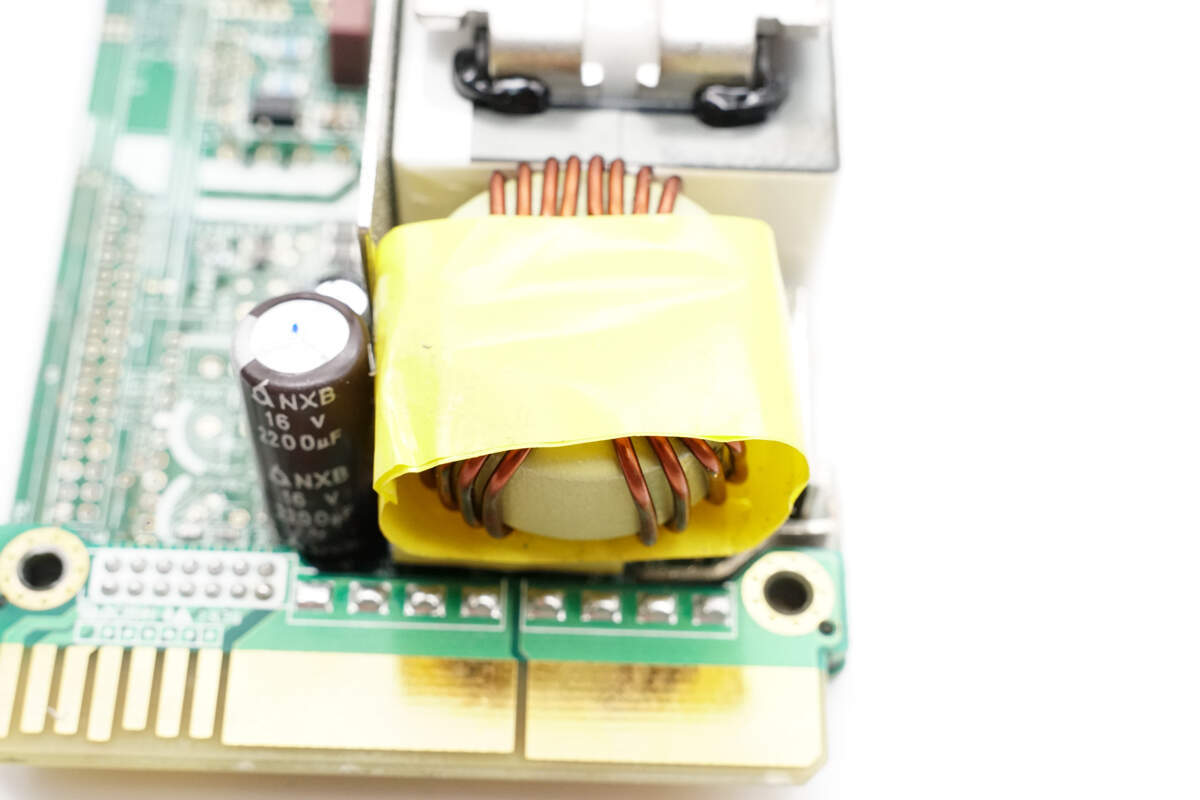

输出端设有滤波电感，底部设有滤波电容，缠绕胶带绝缘。

输出滤波电感特写，缠绕胶带绝缘。

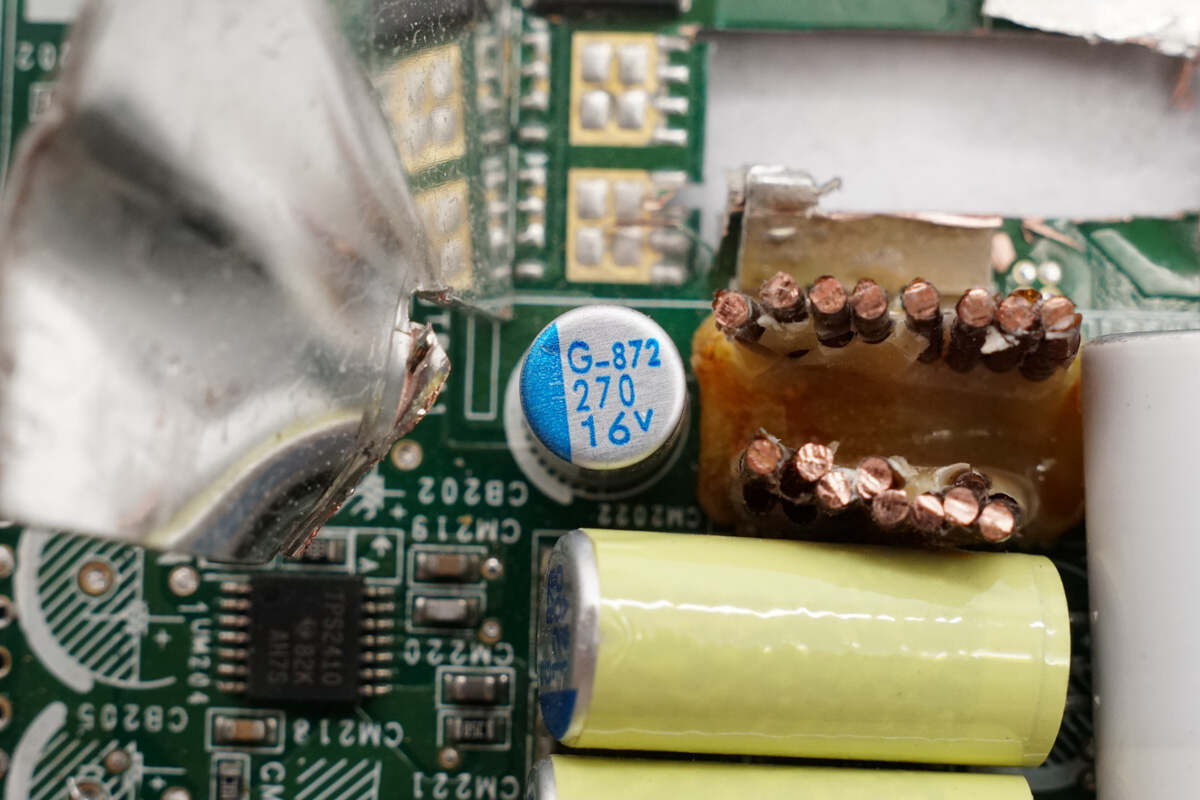

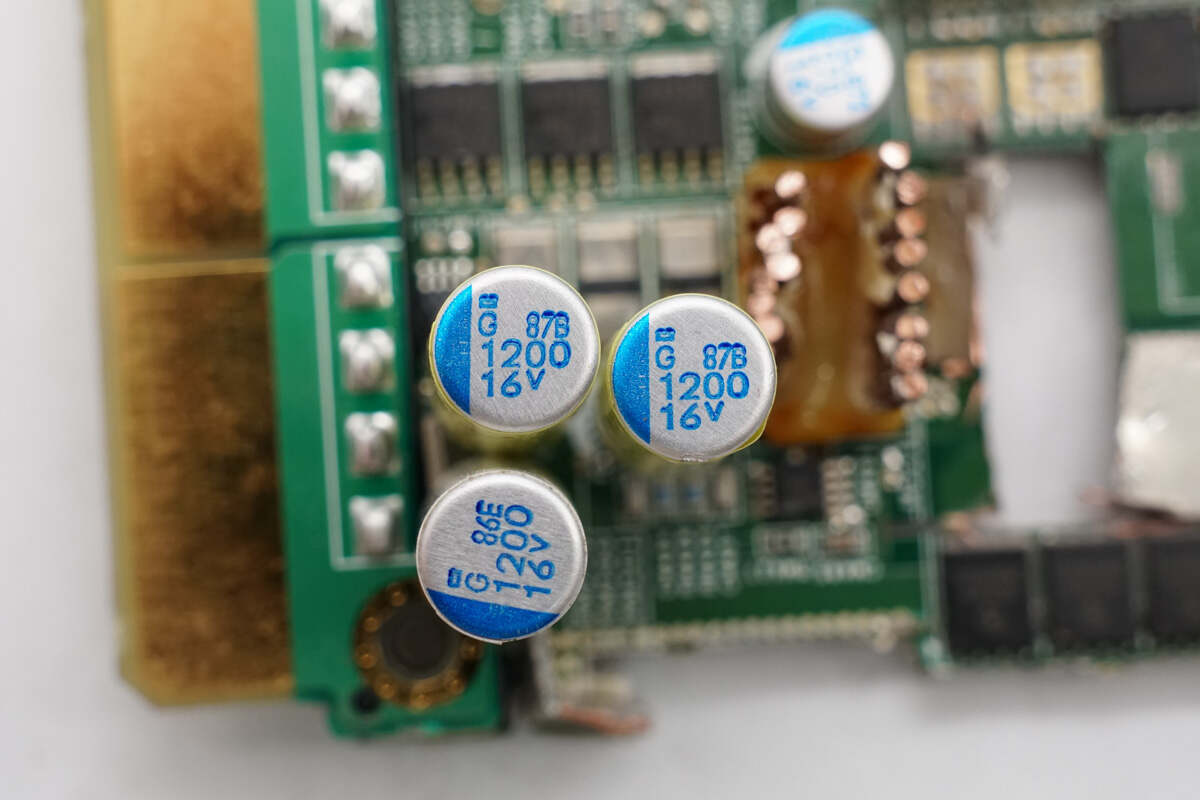

滤波电感下方设有滤波电容，为贵弥功PSG系列固态电容，规格为270μF16V。

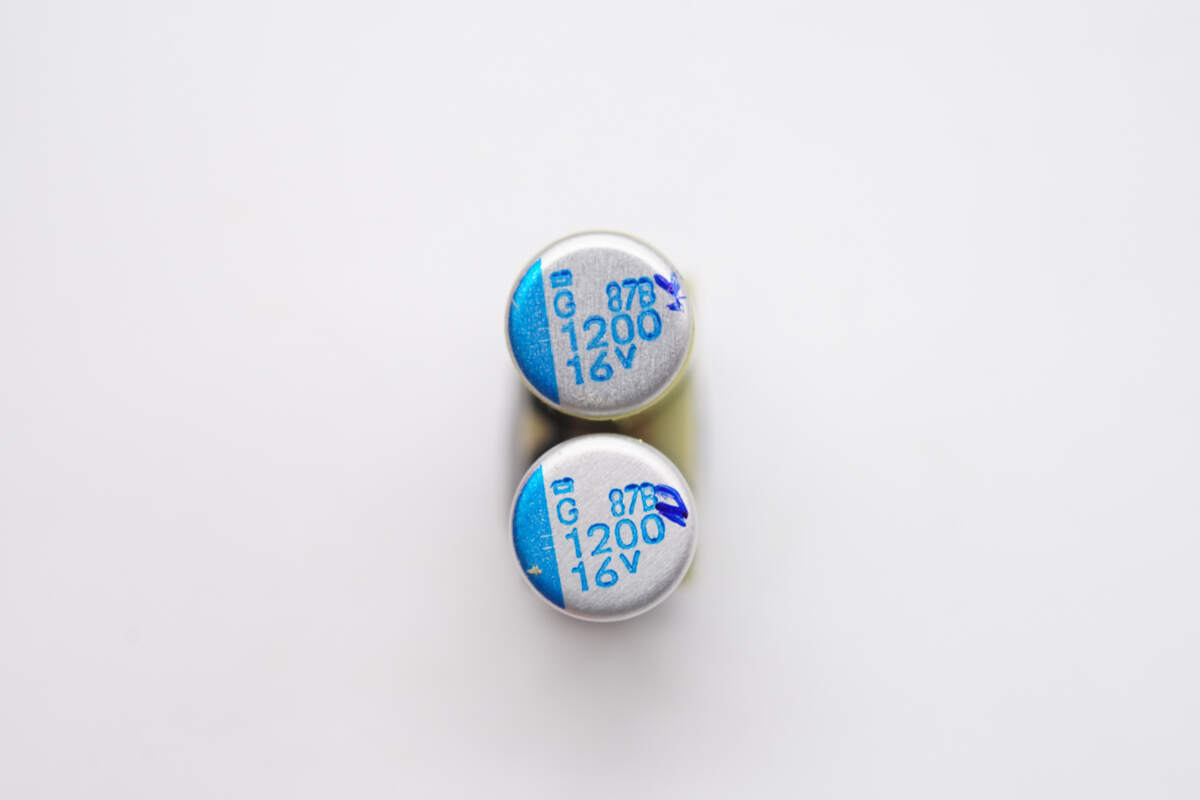

另外三颗规格为1200μF16V。

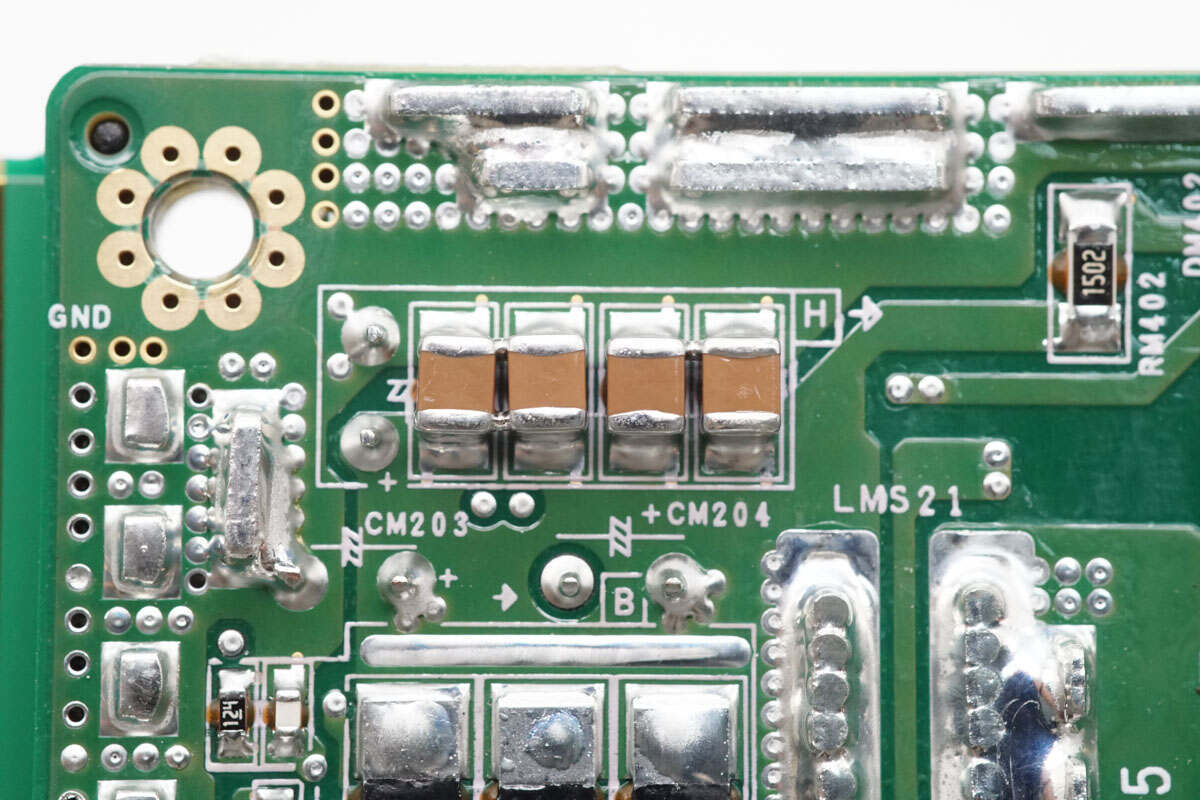

MLCC电容与固态电容并联滤波。

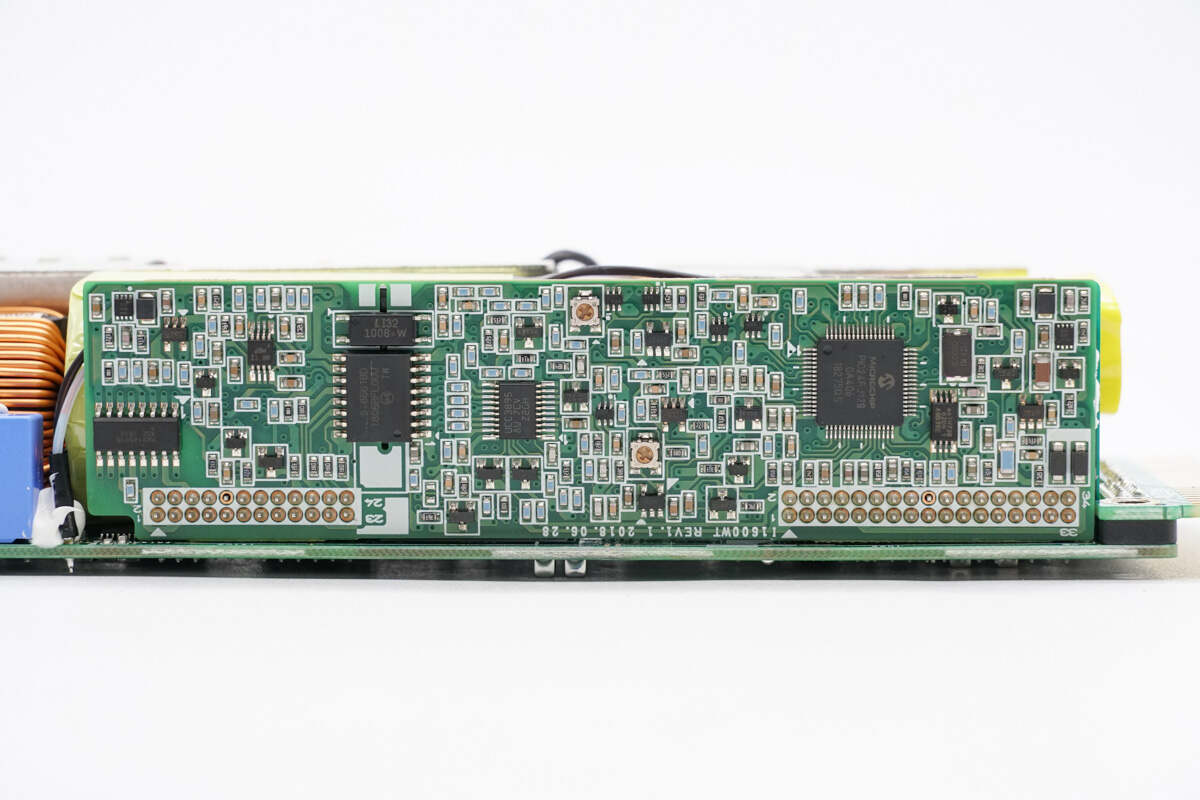

在PCBA模块侧面焊接控制板。

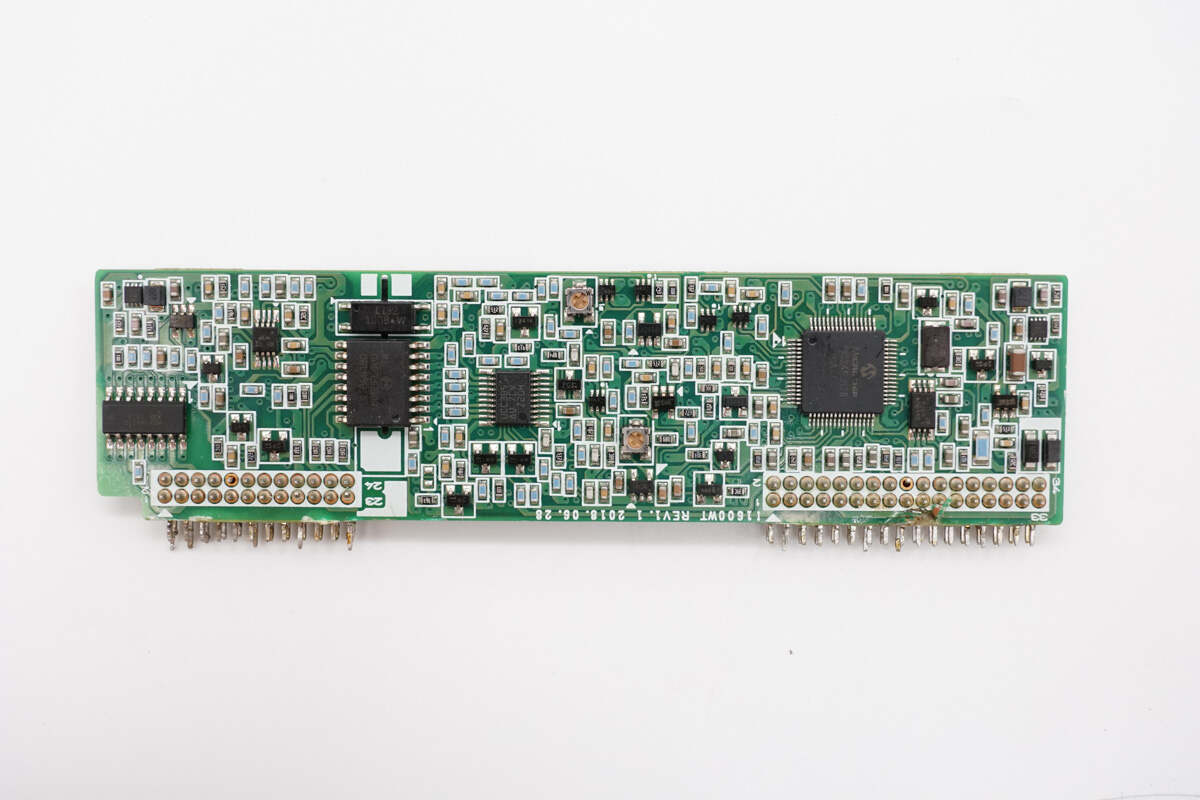

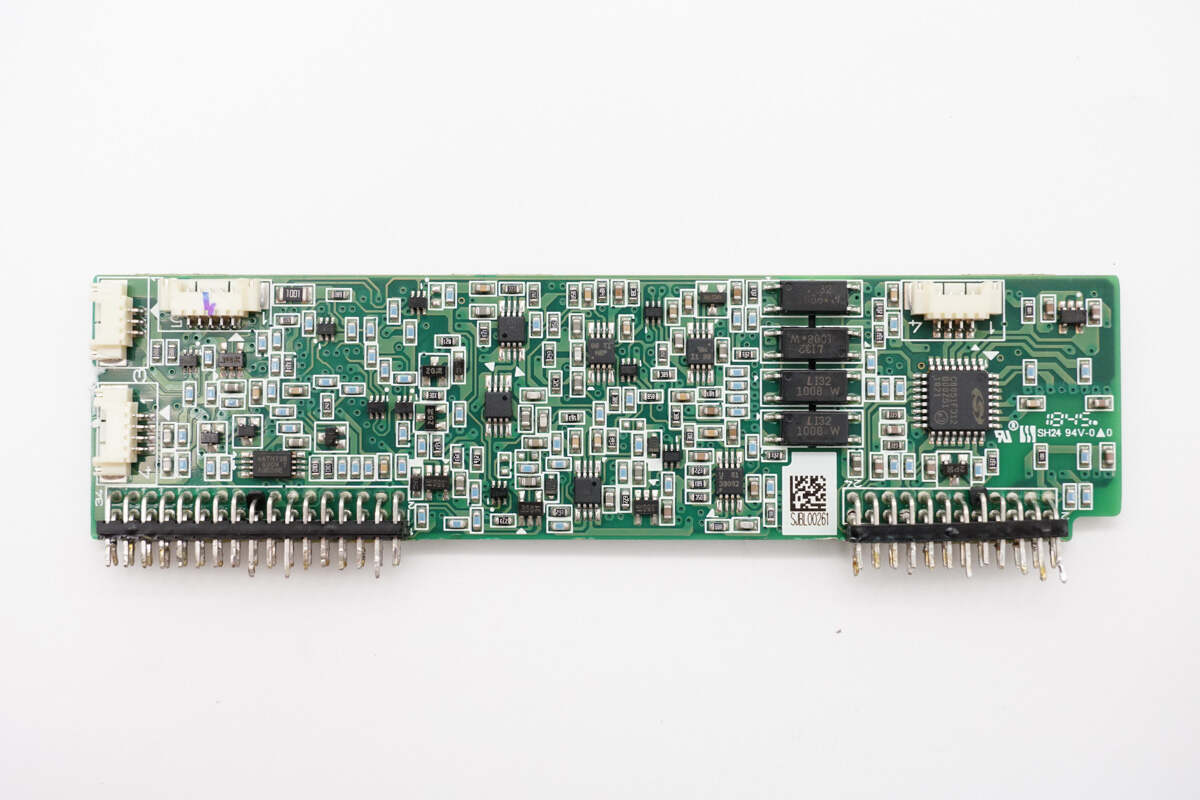

焊接拆下控制板，控制板左侧设有数字隔离芯片，中间设有移相全桥控制器，右侧设有主控MCU。

控制板背面设有运放、电压比较器，反馈光耦和MCU。

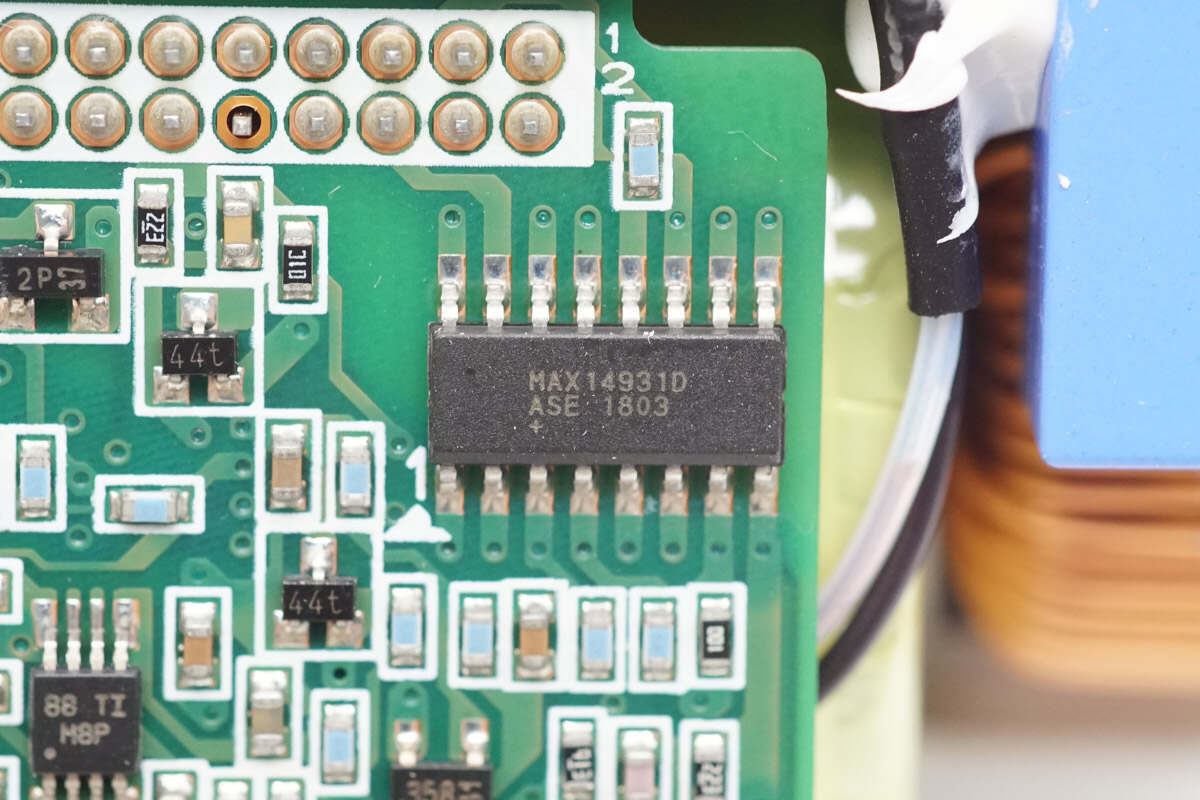

数字隔离芯片来自亚德诺，型号MAX14931D，芯片具备4个隔离通道，支持2.75kVrms隔离，支持1.71-5.5V工作电压，采用SOIC16封装。

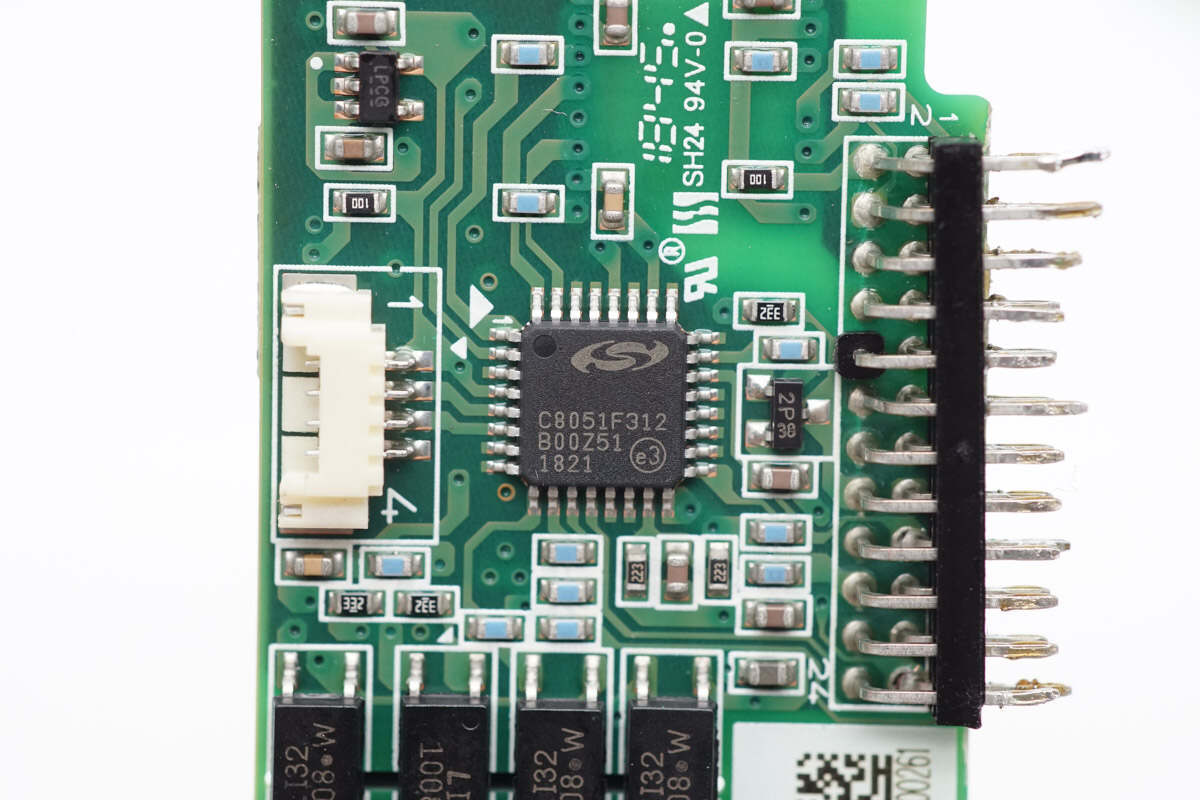

MCU来自芯科科技，型号C8051F312，为混合信号处理器，内置25MHz主频的8051内核，内置8KB FLASH和1.25KB RAM，具备UART和I2C接口，采用QFP32封装。左侧为预留的通信接口。

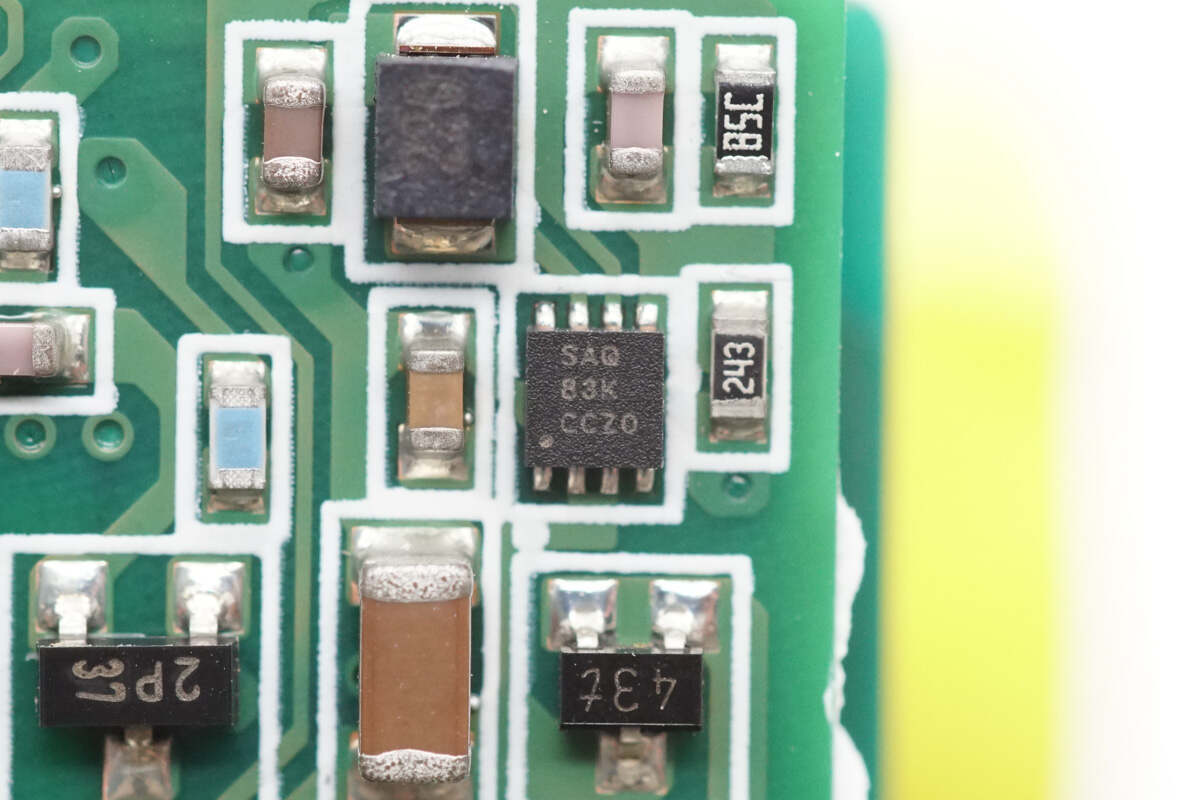

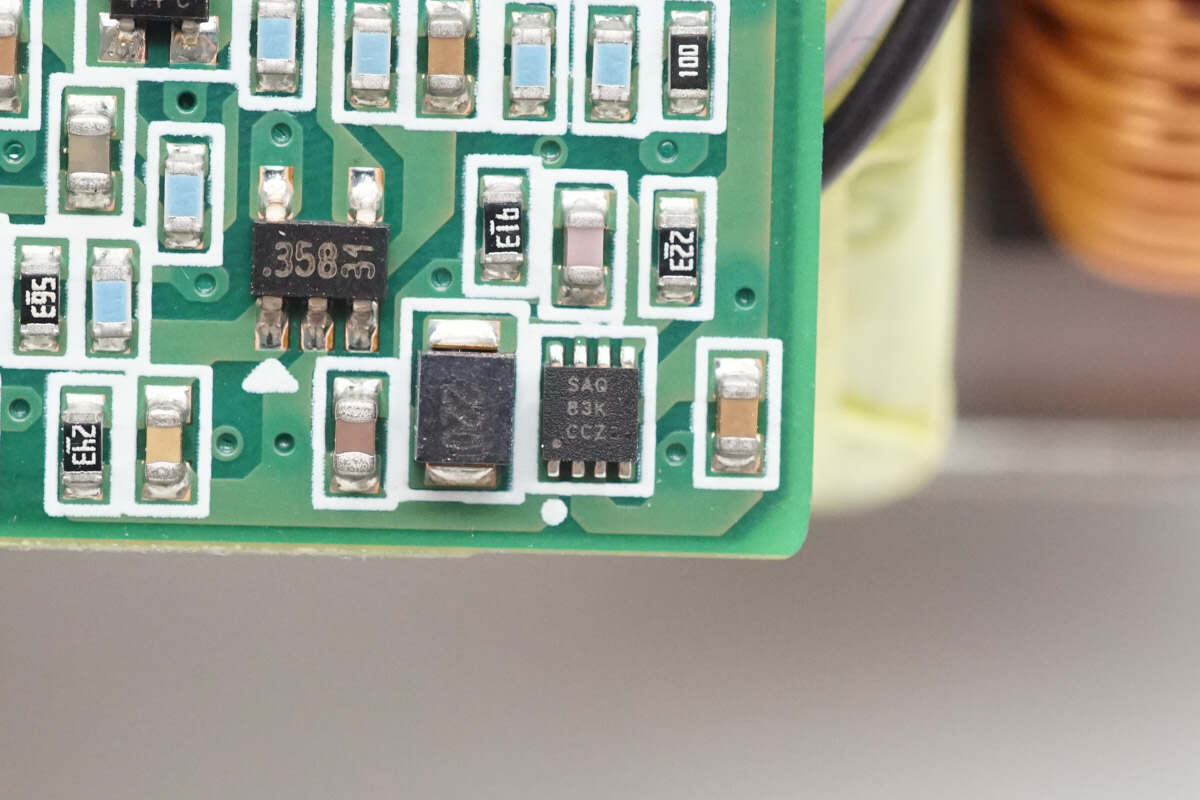

同步降压转换器来自德州仪器，丝印SAQ，型号TPS62125，支持3-17V输入电压，输出电流为300mA，针对低功耗和超低功耗进行优化，采用WSON8封装。

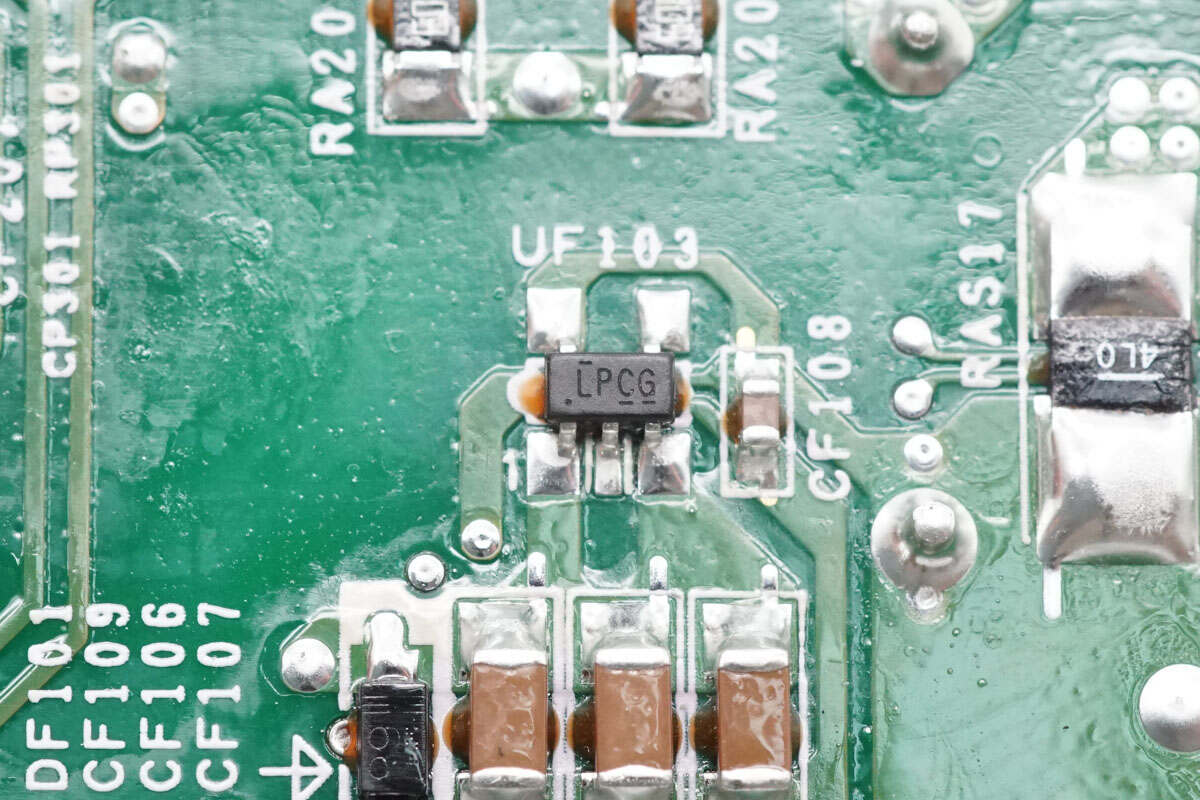

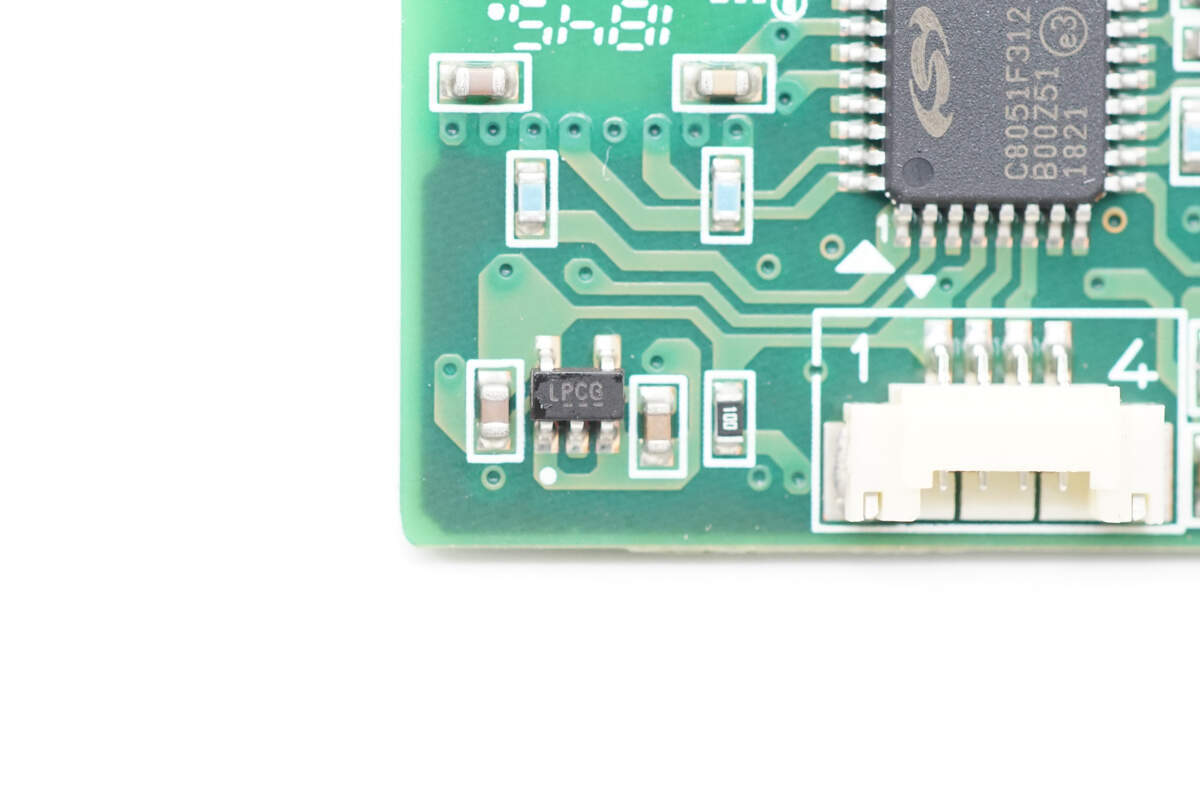

稳压芯片来自德州仪器，丝印LPCG，型号LP2981A-33，支持2.5-16V输入电压，输出电流为100mA，输出电压3.3V，采用SOT-23封装。

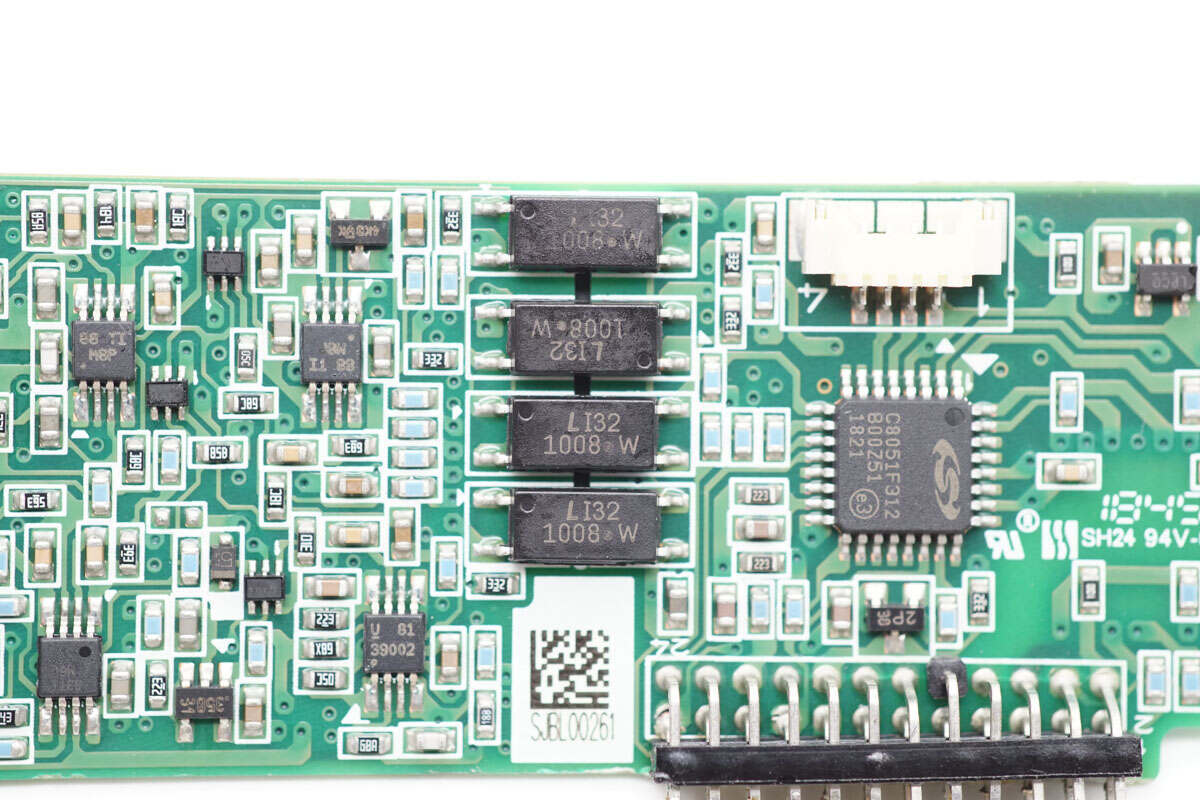

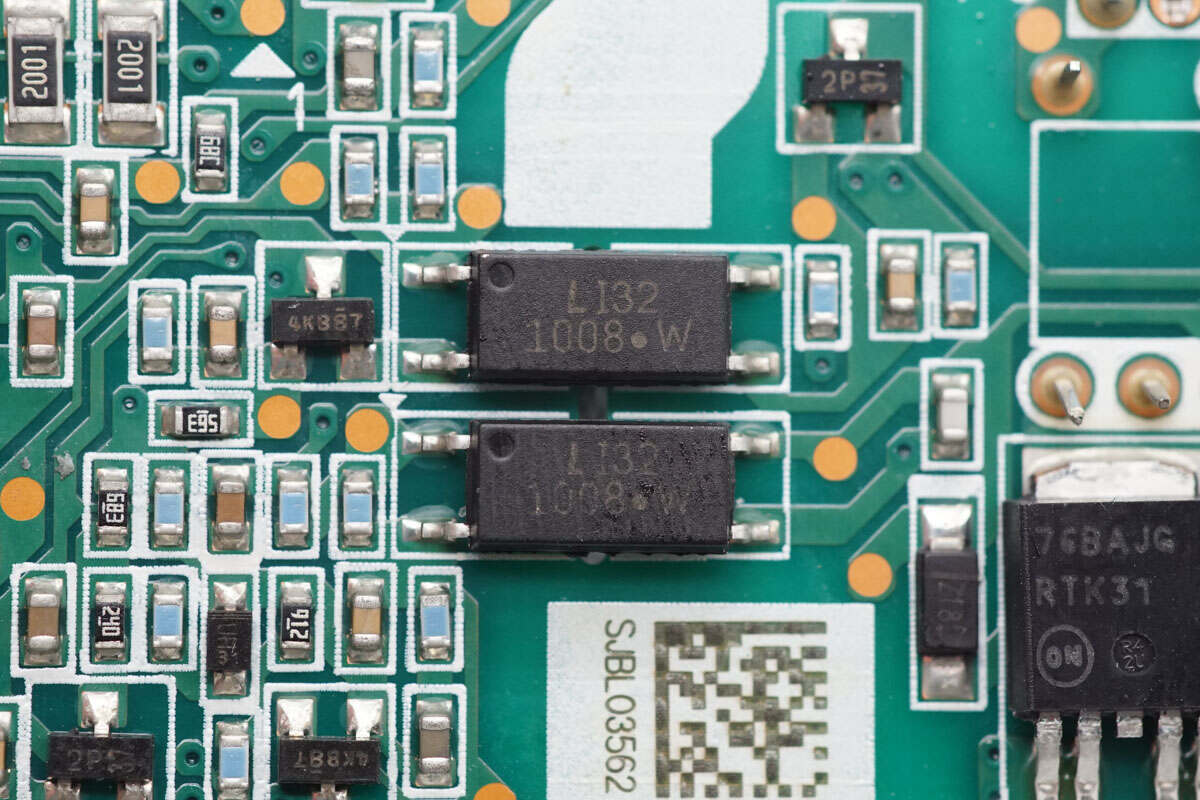

四颗光宝LTV-1008光耦用于隔离通信。

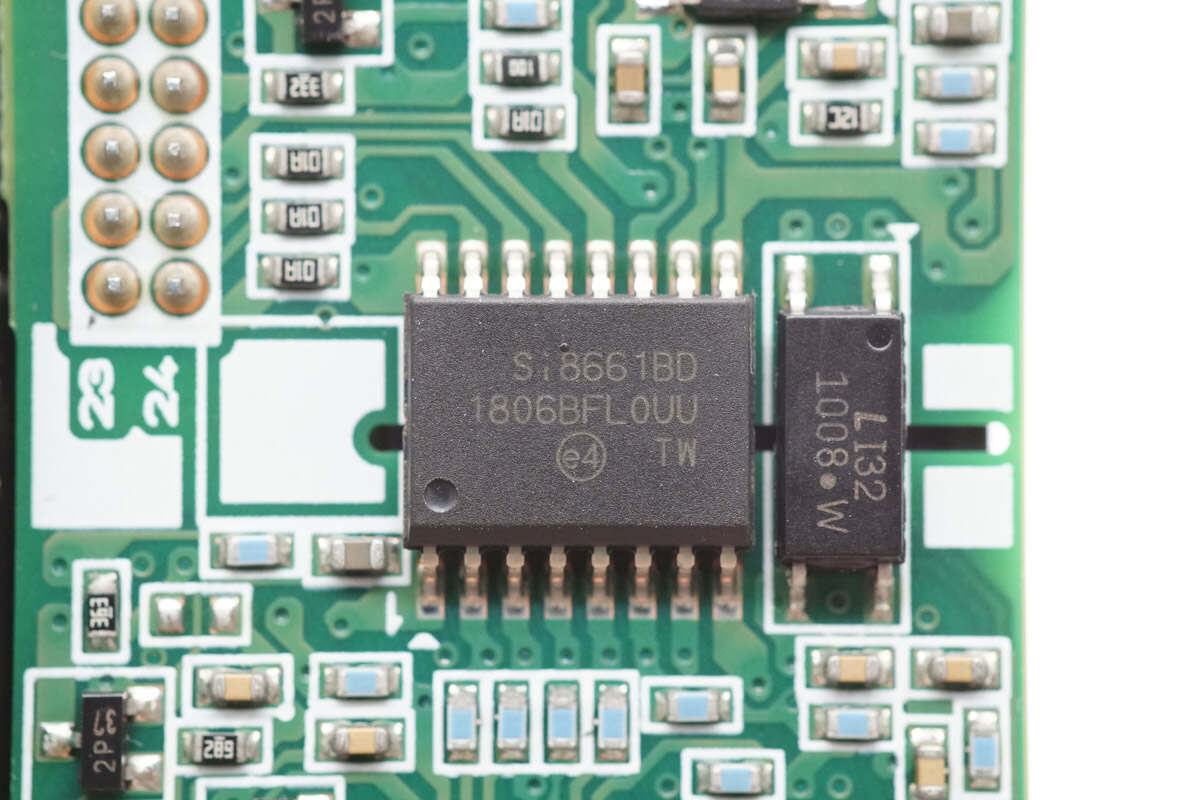

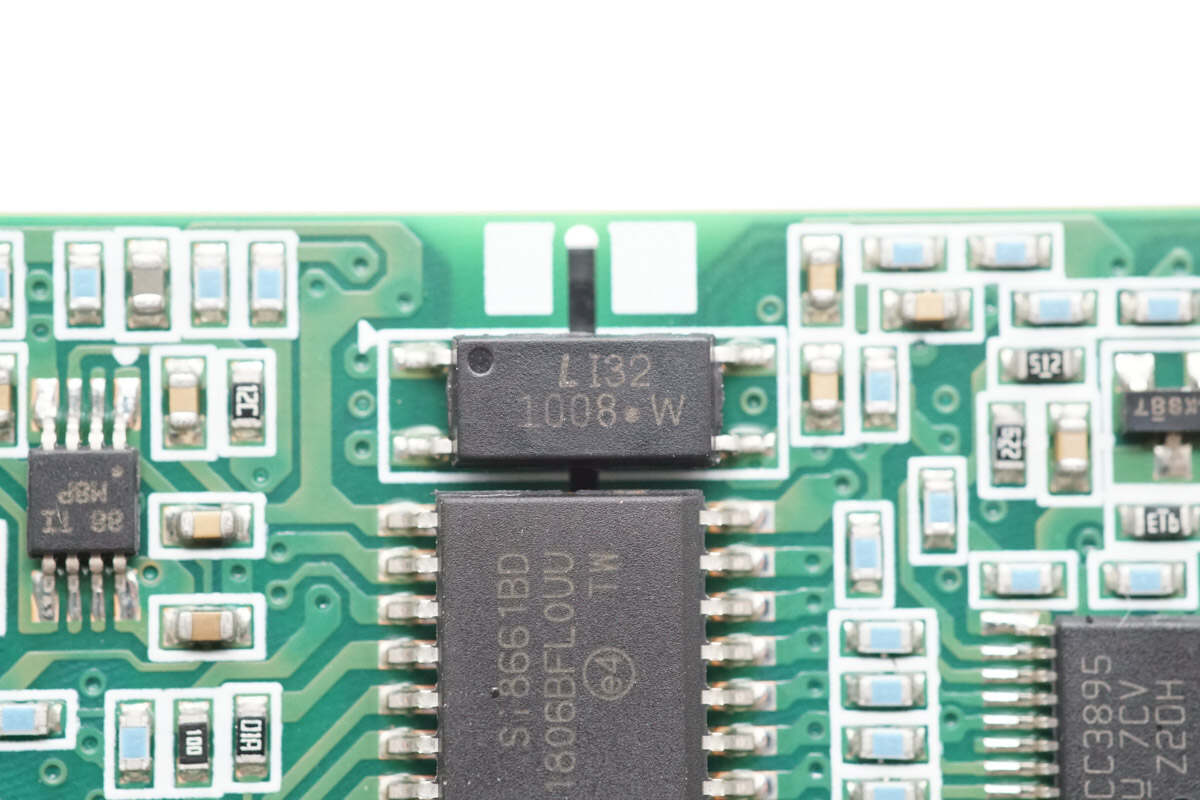

数字隔离芯片来自思佳讯，型号Si8661BD，具备六个隔离通道，支持150Mbps传输速率，具备5.0kVrms隔离能力，采用WBSOIC16封装。

光宝LTV-1008光耦特写。

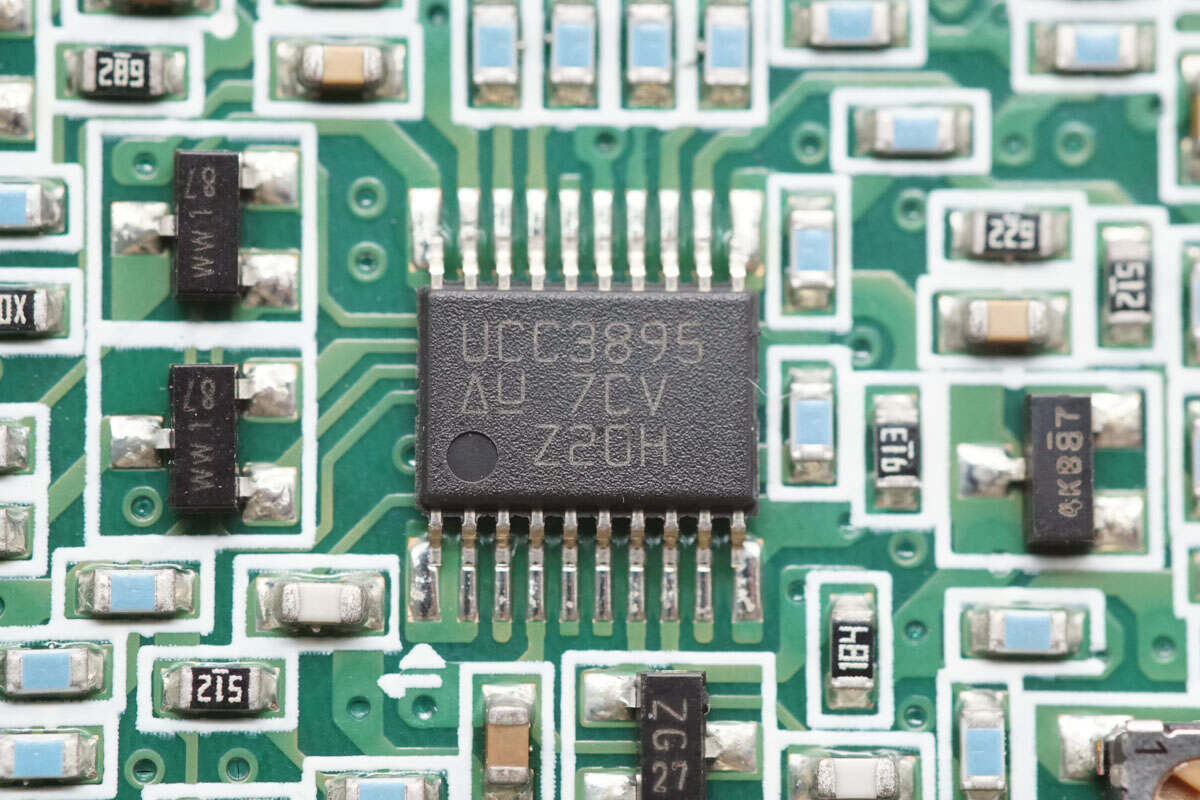

移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用TSSOP20封装。

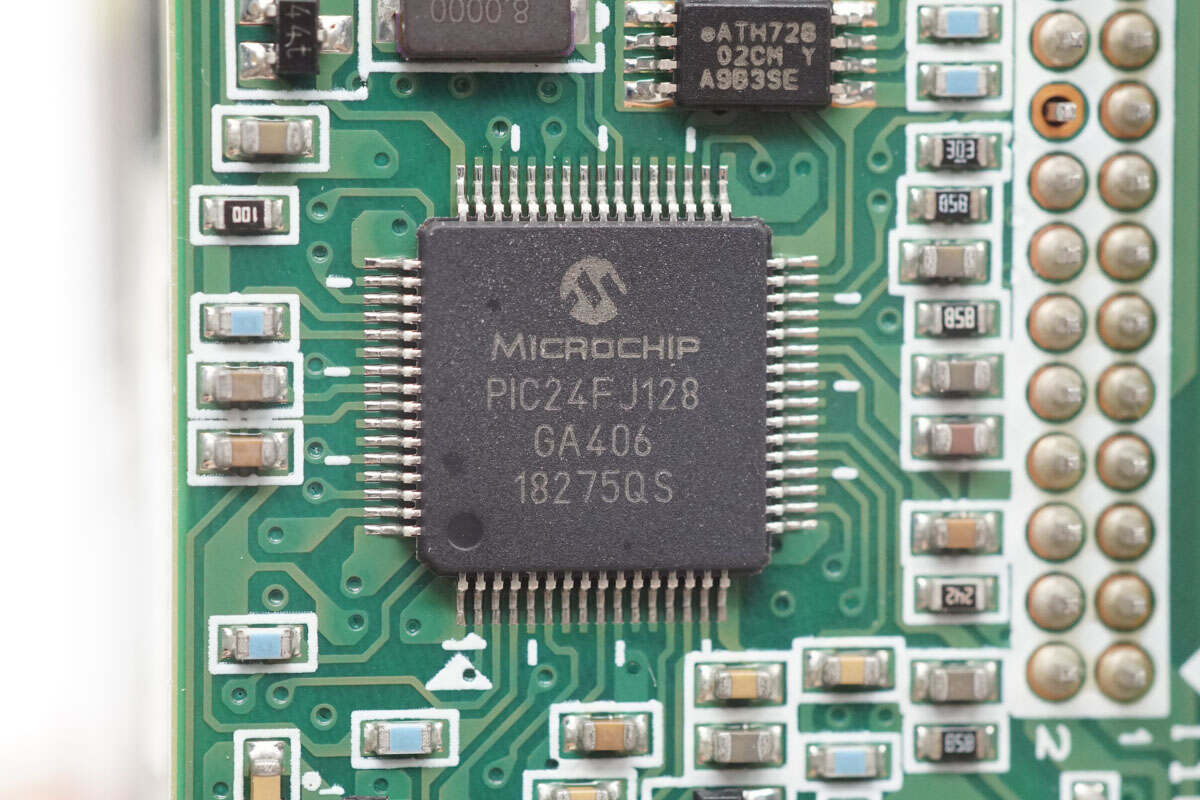

主控MCU来自微芯科技，型号PIC24FJ128GA406，芯片内置16位MCU，主频为16MHz，内置128KB FLASH，采用TQFP64封装。

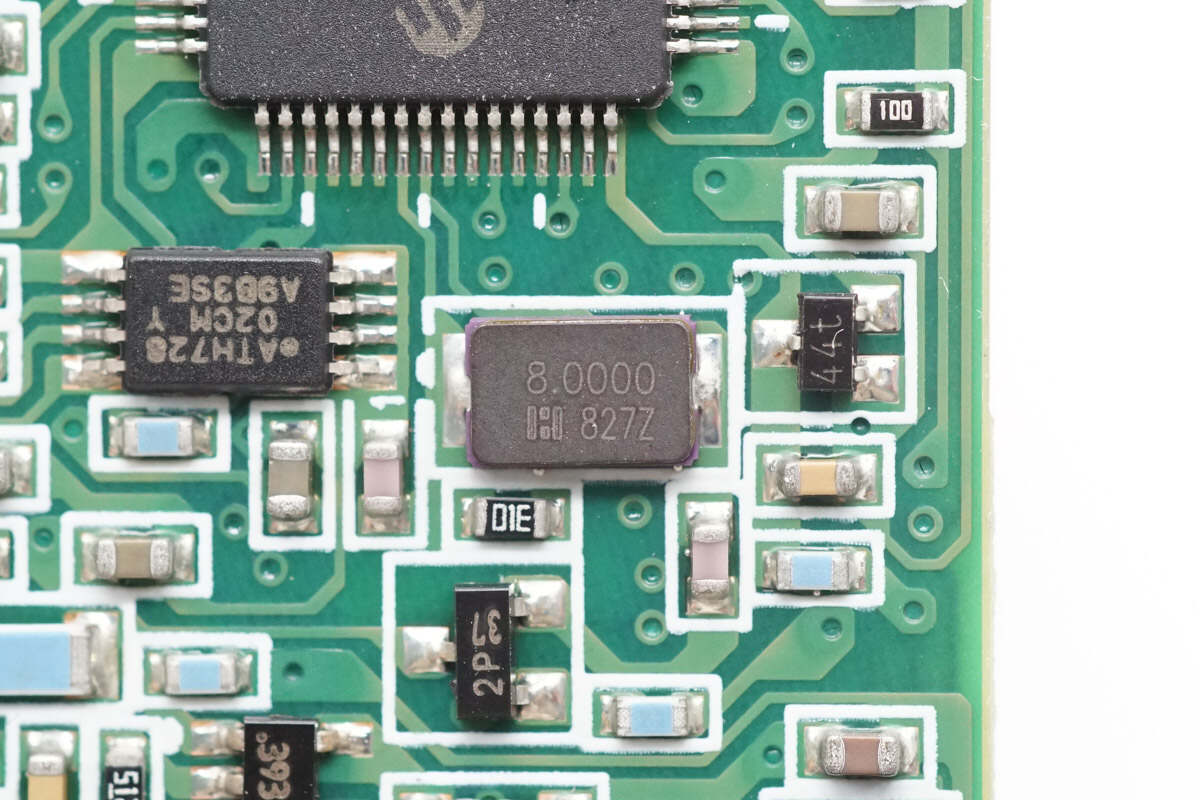

8.0000MHz时钟晶振特写。

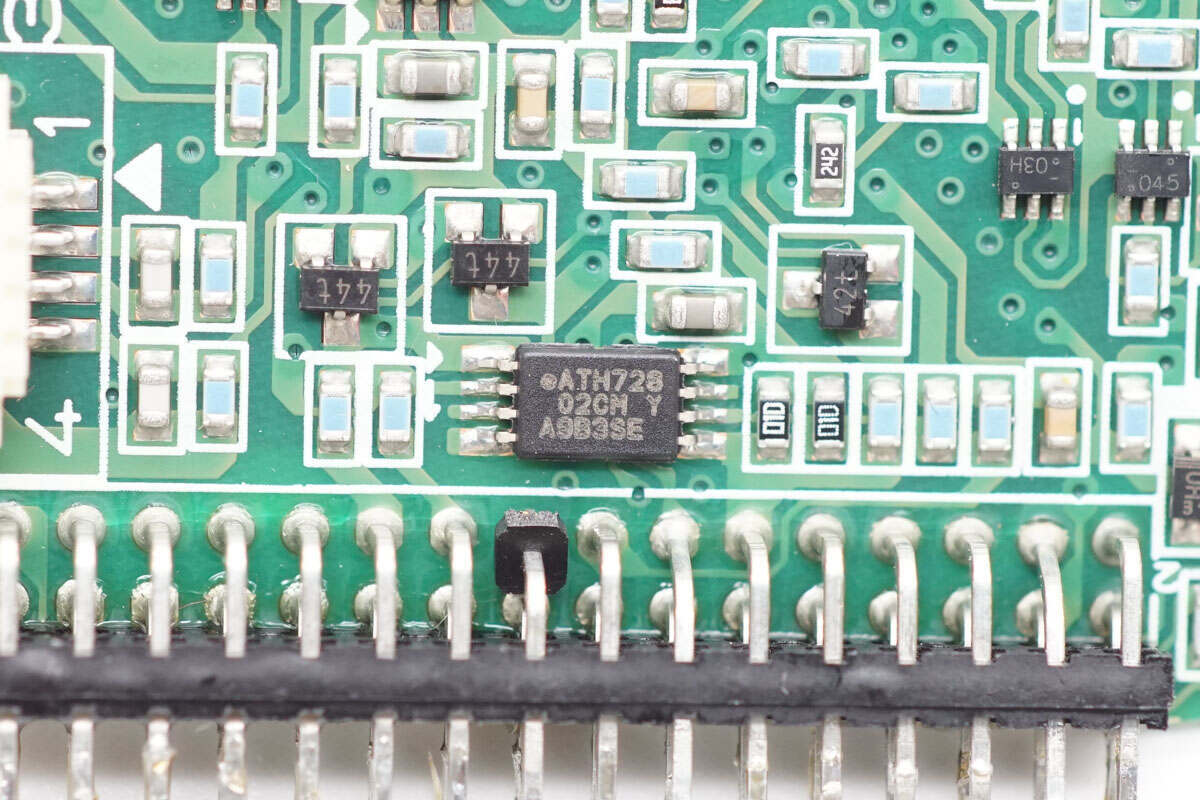

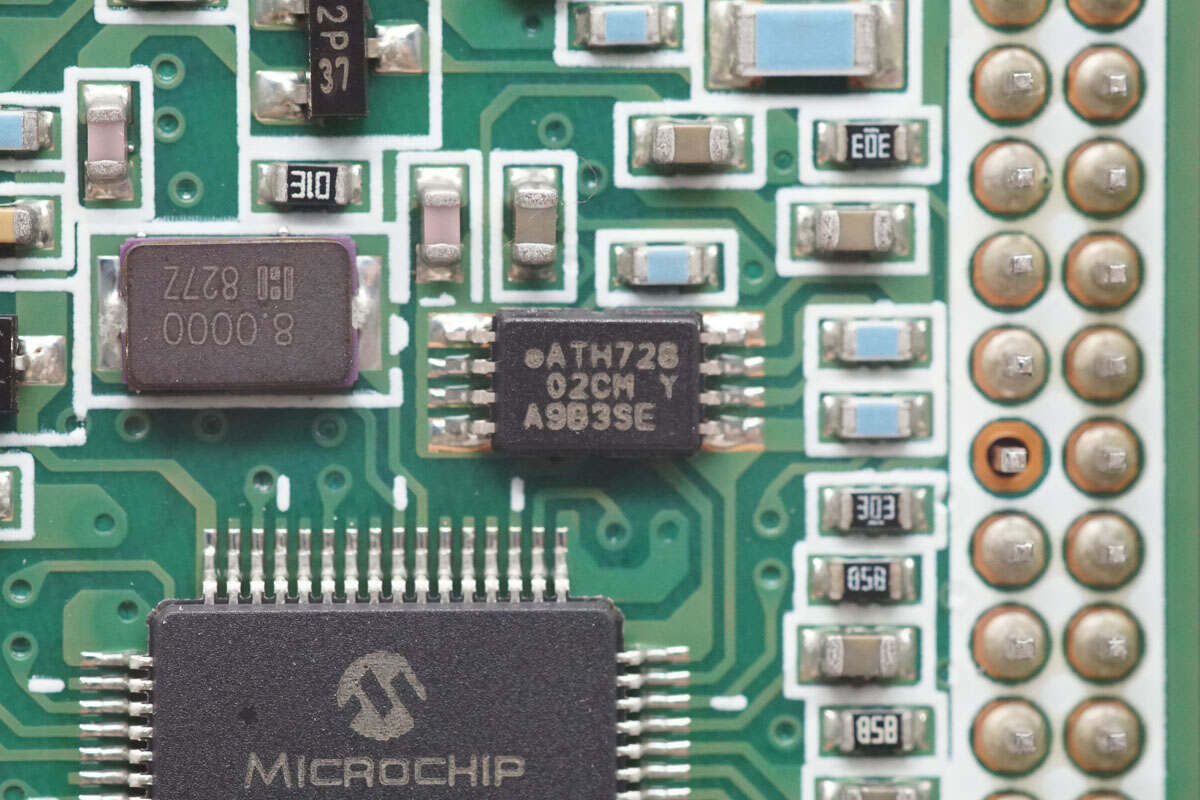

存储器来自微芯科技，型号AT24C02C，容量为256B，采用TSSOP8封装。

另一颗同型号存储器特写。

德州仪器TPS62125同步降压转换器特写。

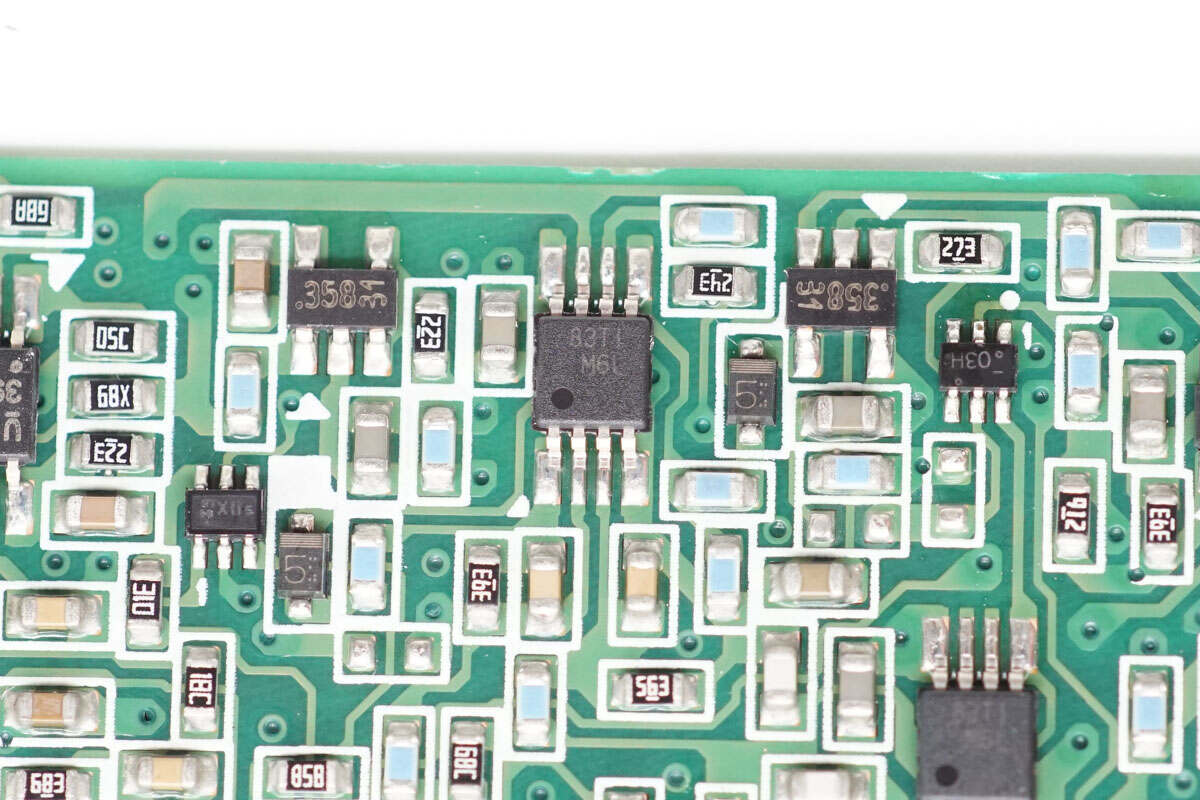

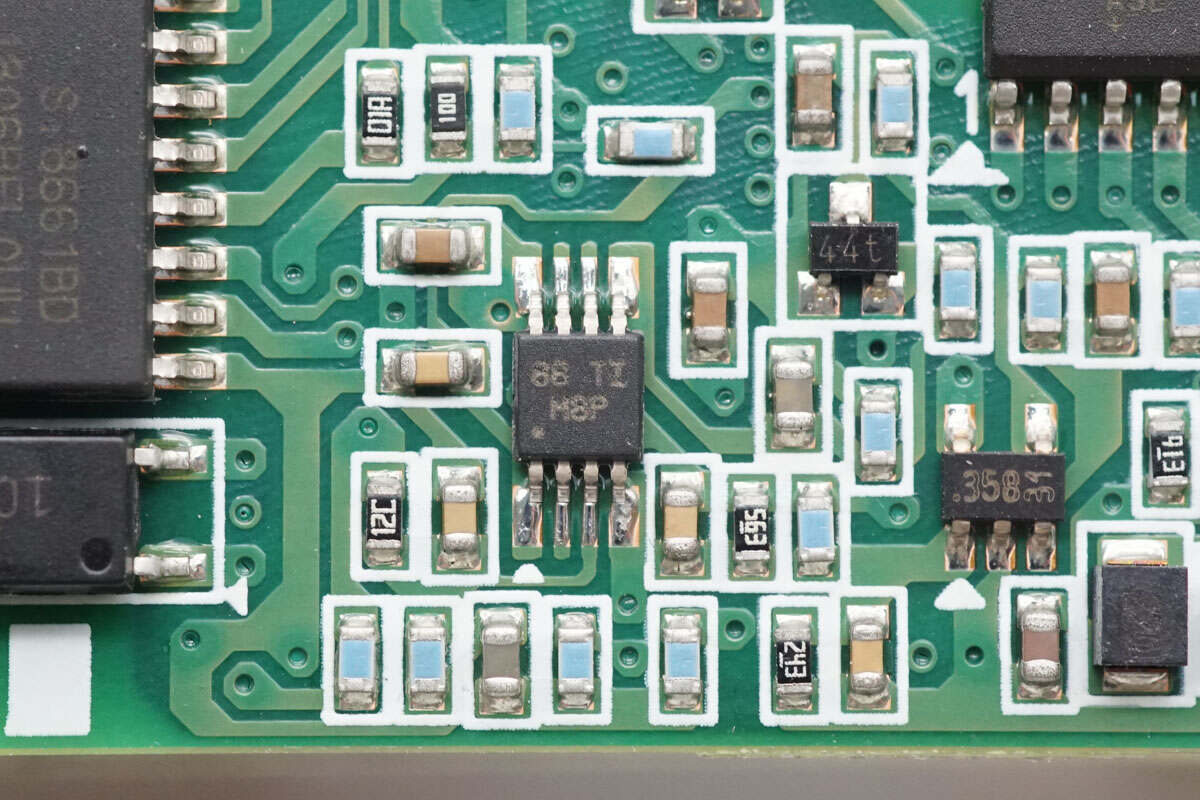

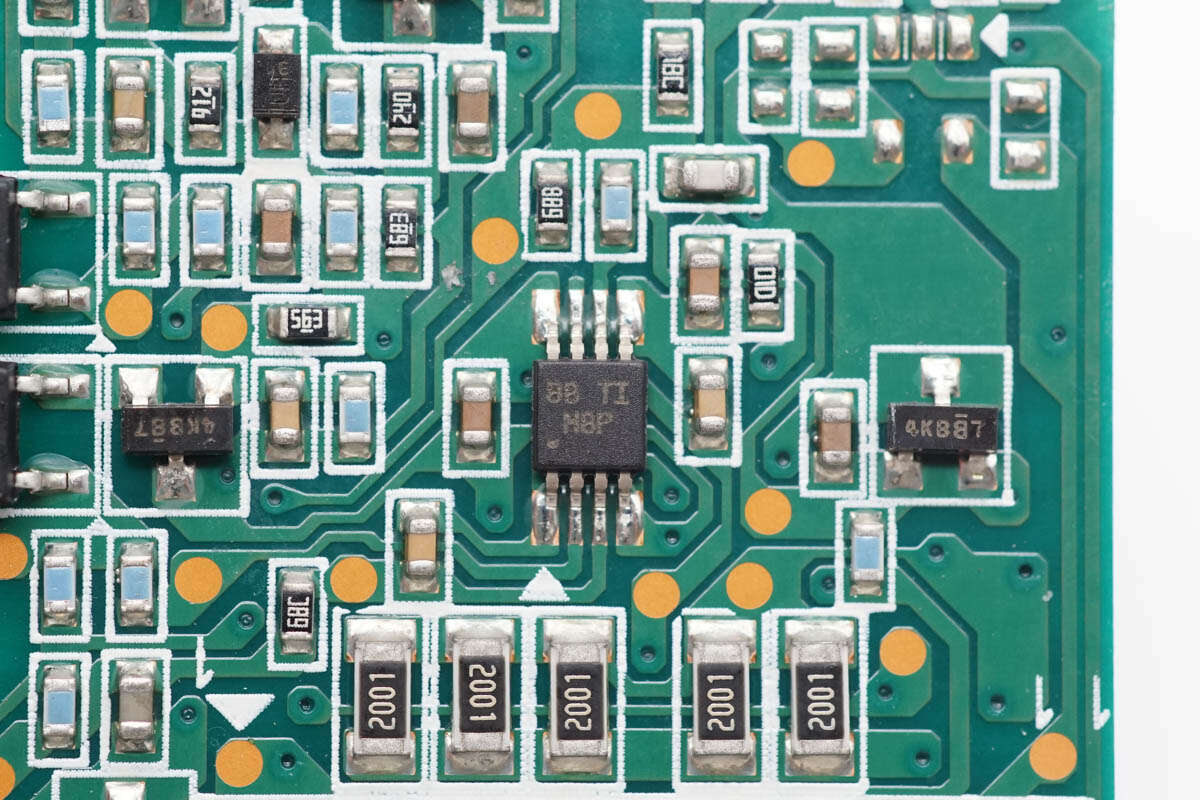

德州仪器LM393A双路电压比较器特写，小板上共设有三颗。

德州仪器LM358A双路运算放大器特写，小板上共设有三颗。

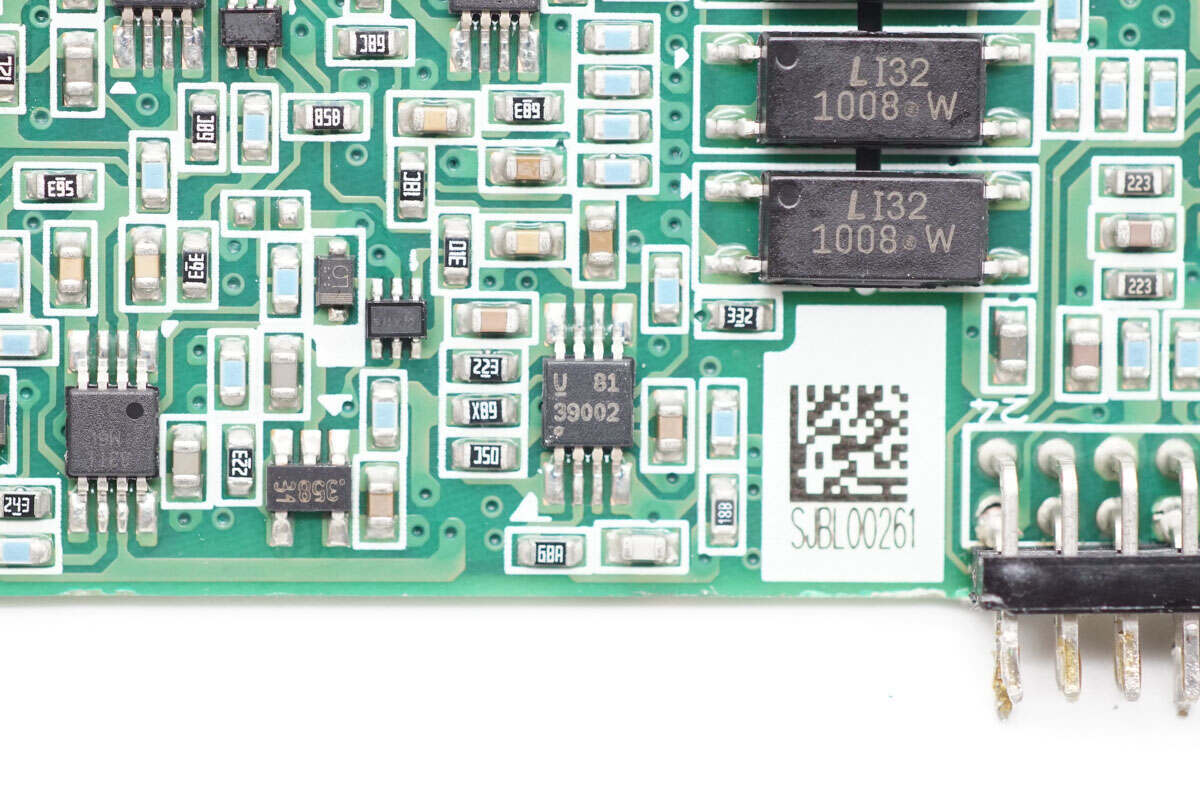

负载共享控制器来自德州仪器，型号UCC39002，支持0-70℃工作范围，可实现小于1%的电流共享误差，采用VSSOP8封装。

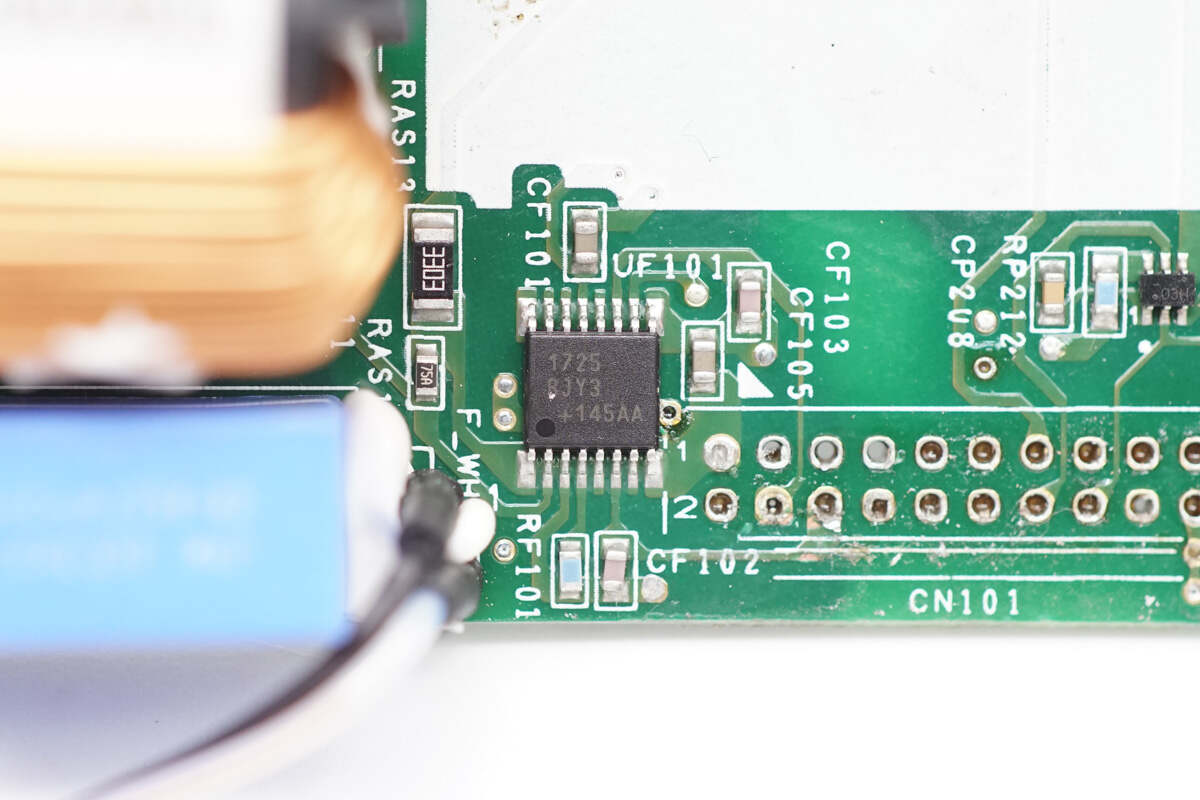

电源输入端设有负载计量芯片，来自亚德诺，丝印BJY3，采用TSSOP16封装。

4mΩ电流取样电阻用于检测输入电流。

德州仪器LP2981A-33稳压芯片用于为计量芯片供电。

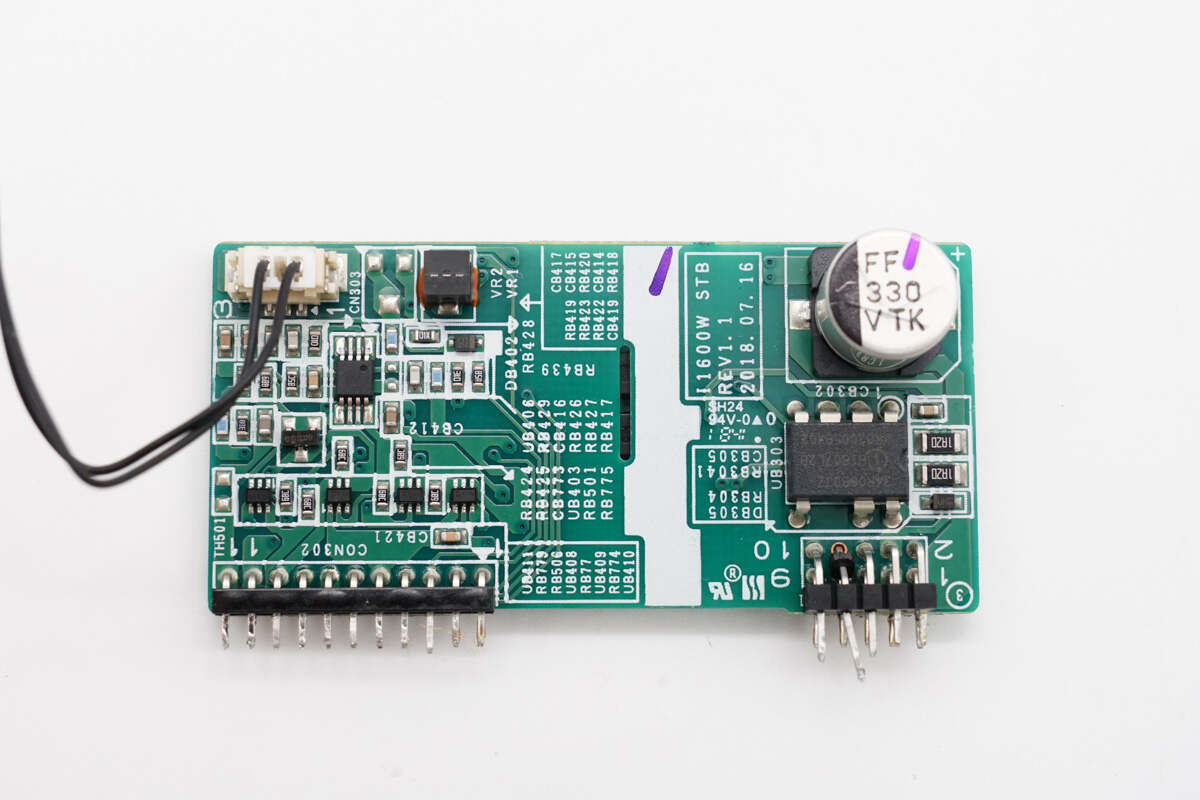

待机电源小板设有运放，电位器，右侧设有滤波电容和开关电源芯片。

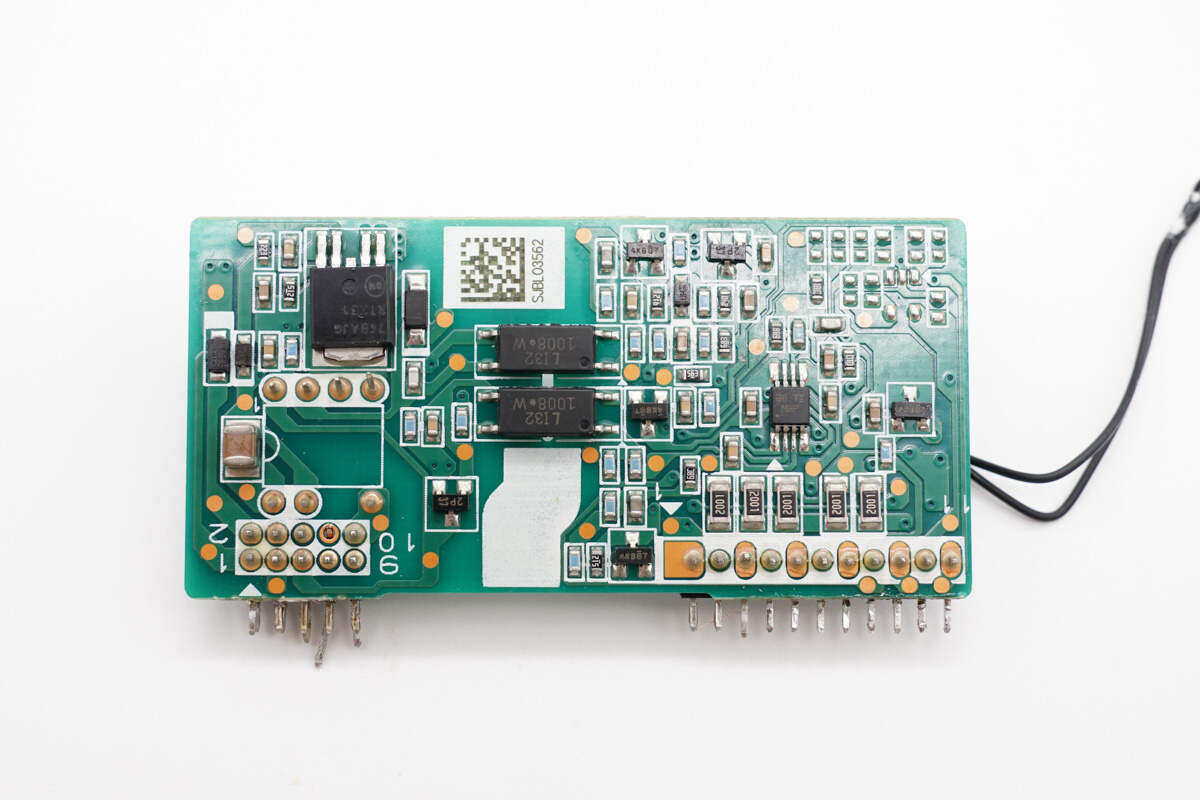

另一面设有稳压芯片，反馈光耦和电压比较器。

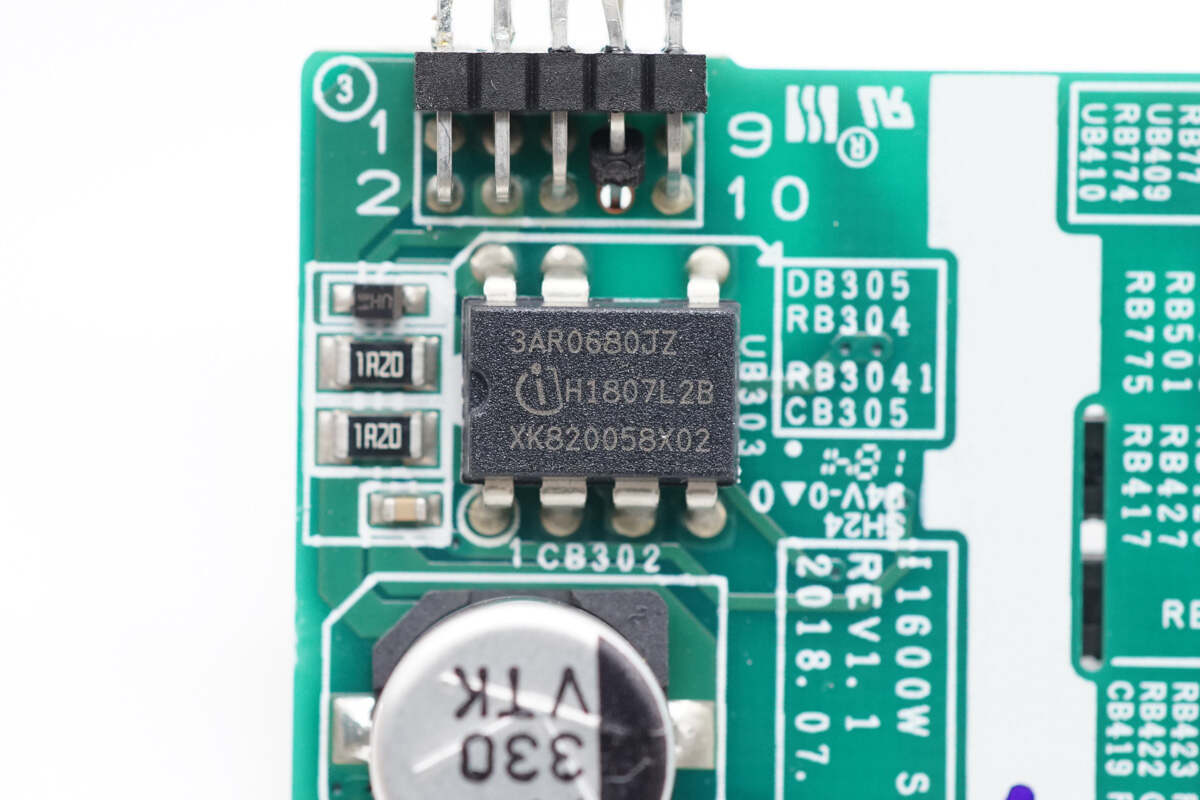

待机电源芯片来自英飞凌，型号ICE3AR0680JZ，芯片内部集成800V耐压开关管和高压启动电路，开关频率为100kHz，采用DIP7封装。

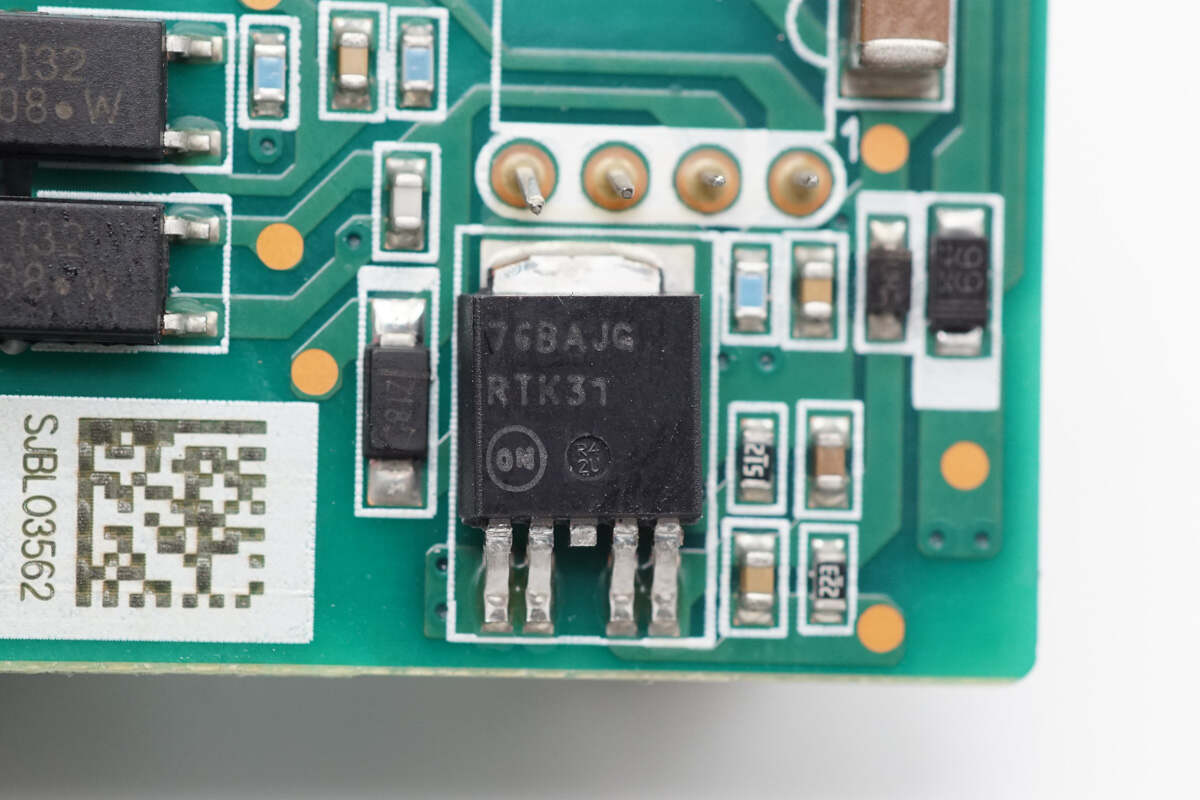

稳压芯片来自安森美，丝印76BAJG，型号为NCV4276ADJ，支持20V输入电压，输出电流为400mA，采用DPAK封装。

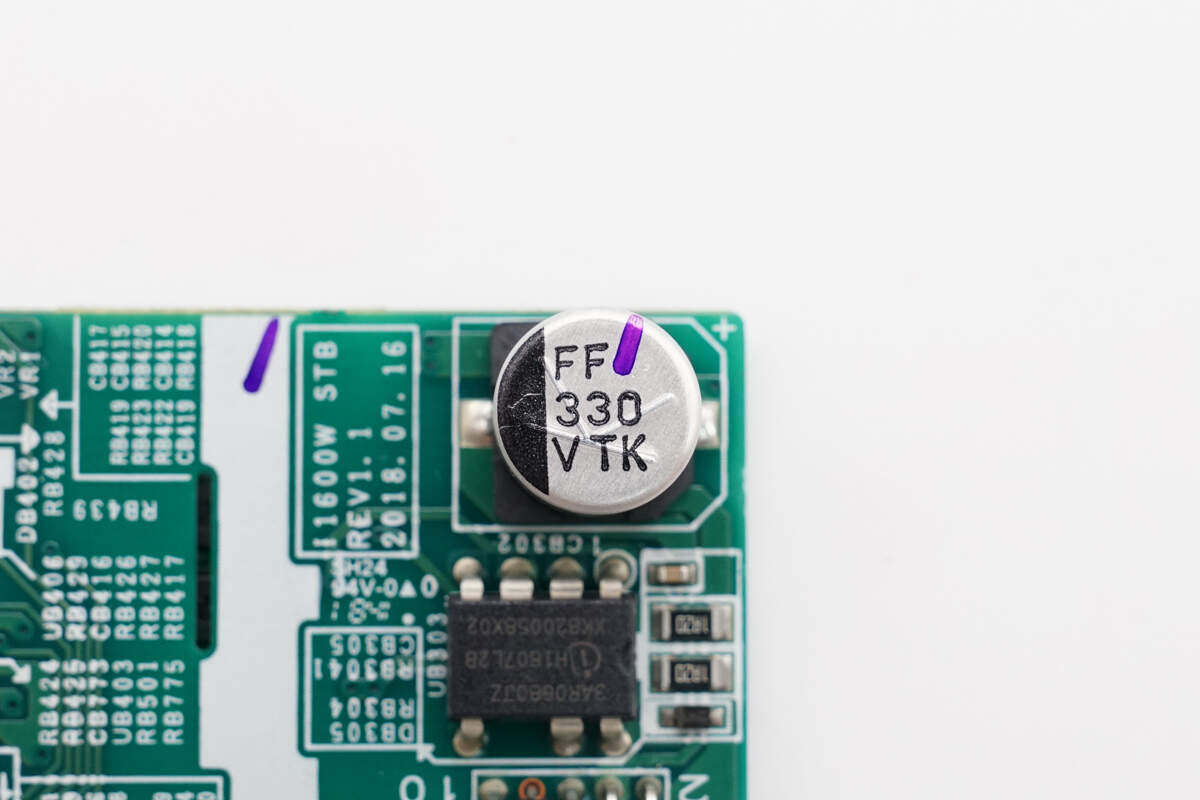

供电滤波电容规格为330μF35V。

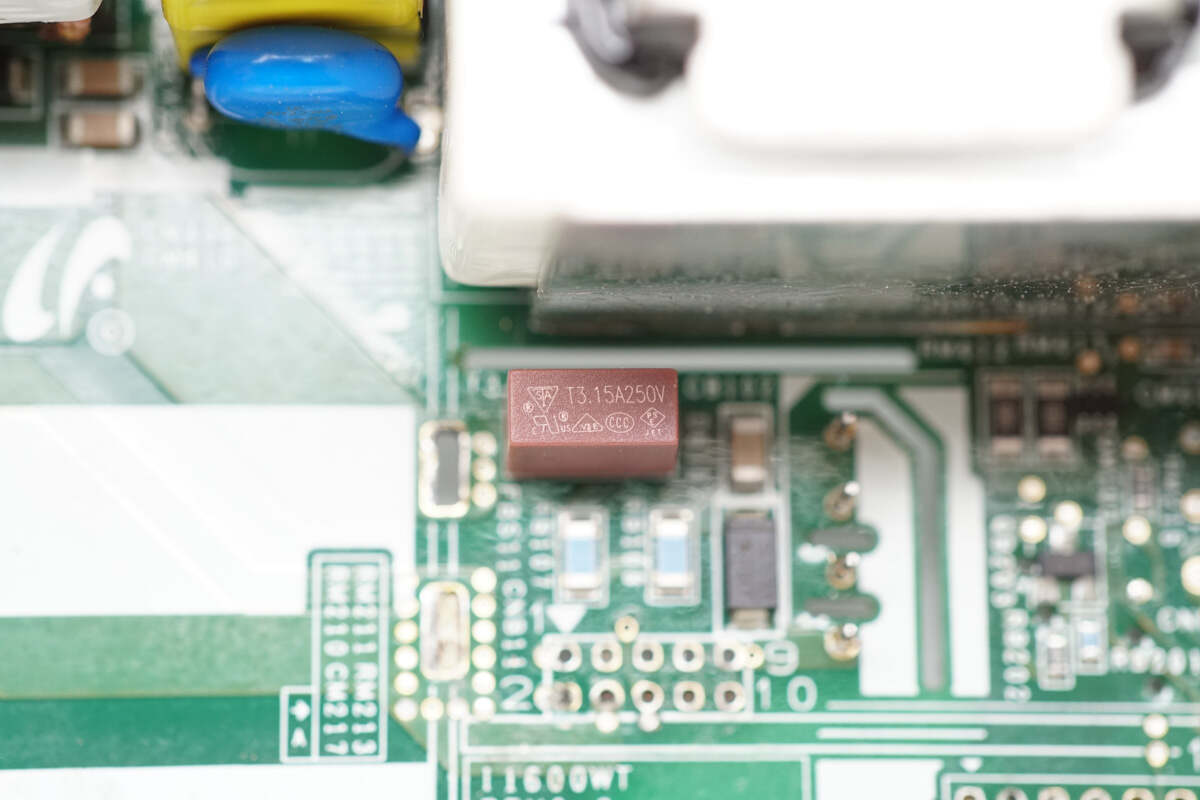

输入保险丝规格为3.15A 250V。

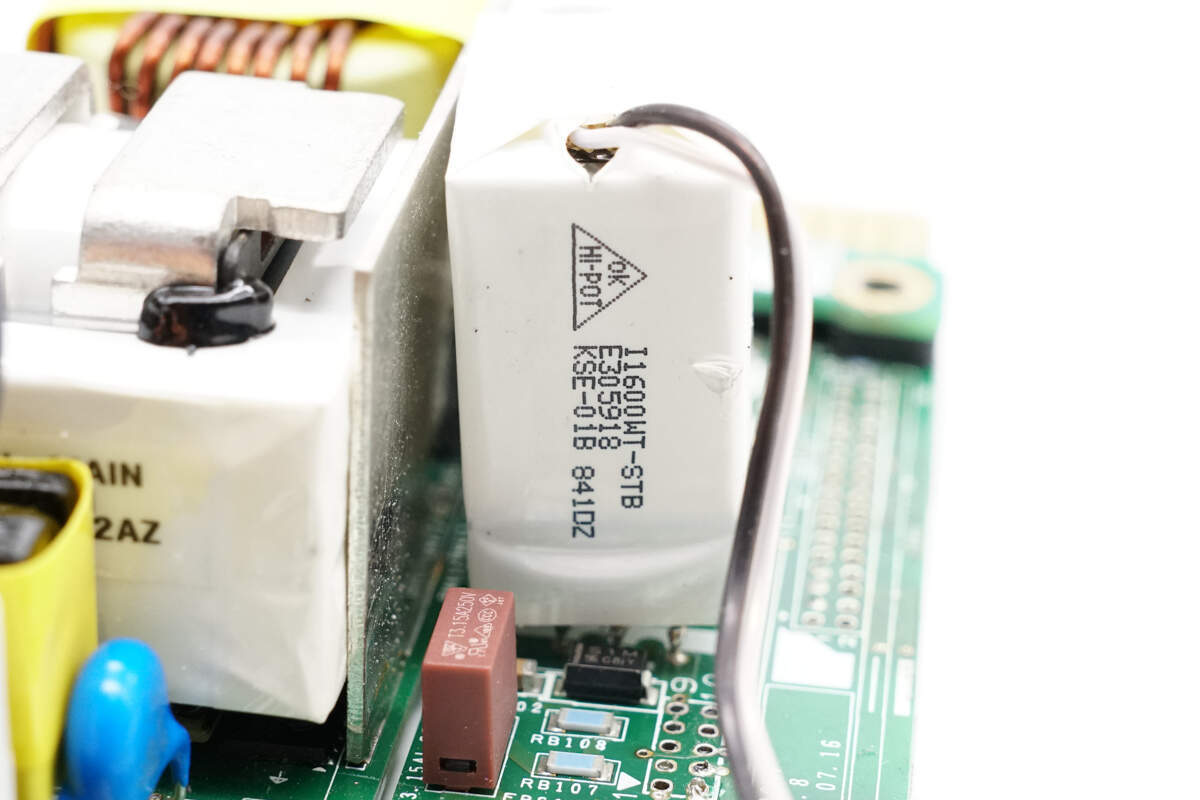

待机电源变压器缠绕胶带绝缘。

小板上设有反馈光耦。

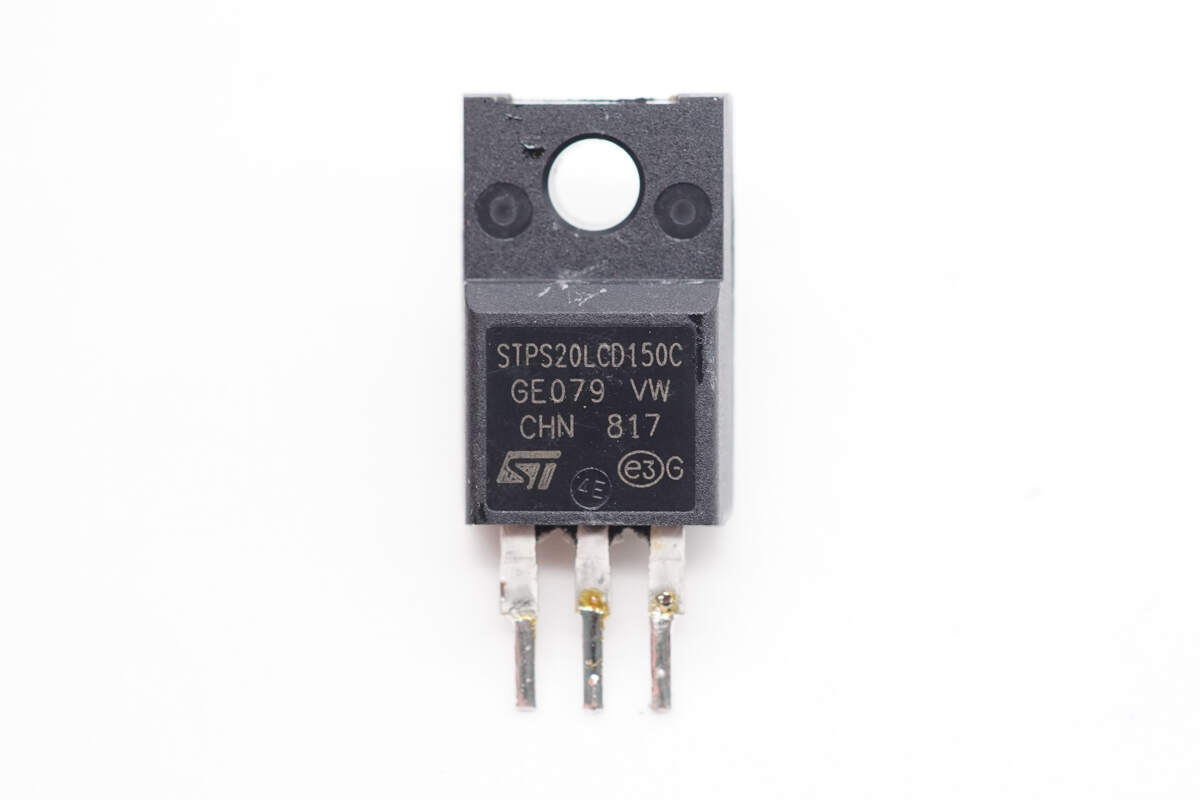

输出整流管来自意法半导体，丝印STPS20LCD150C，采用TO-220FPAB封装。

输出滤波电容规格为1200μF16V。

另一颗滤波电容规格为35V100μF。

德州仪器LM358A双路运算放大器特写。

德州仪器LM393A双路电压比较器特写。

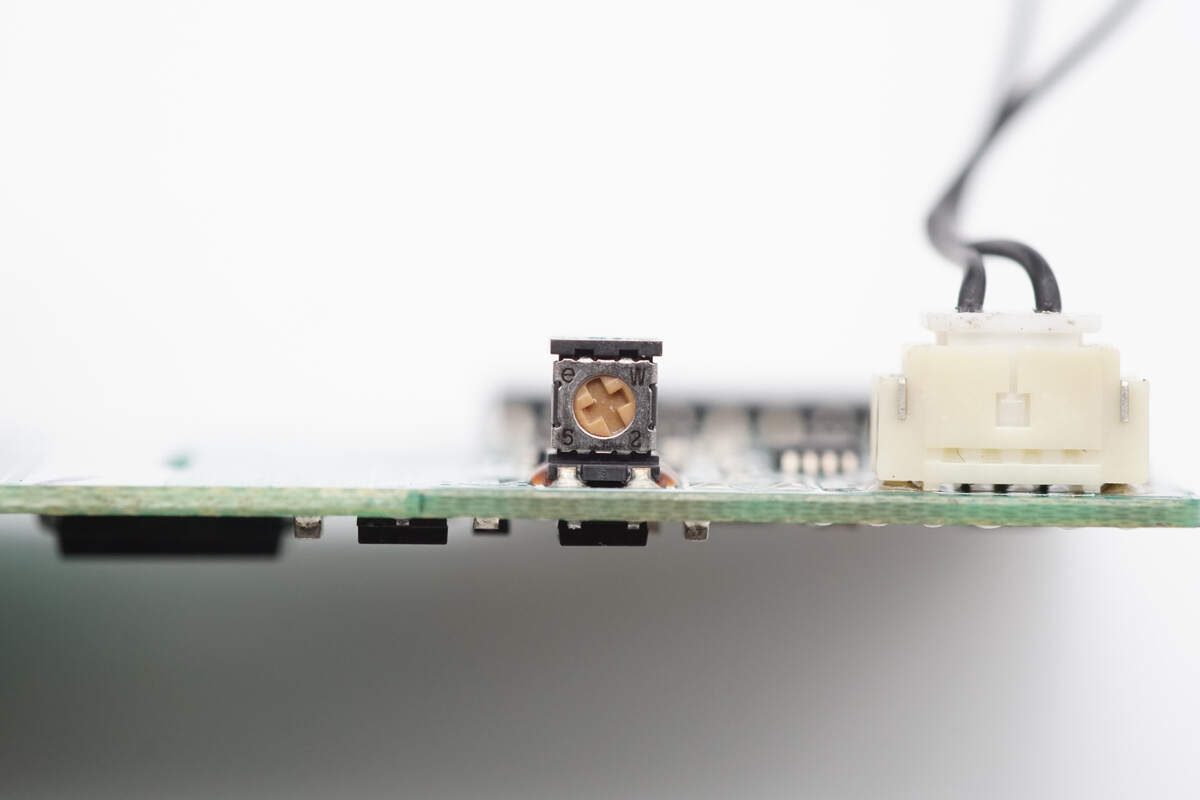

贴片电位器特写。

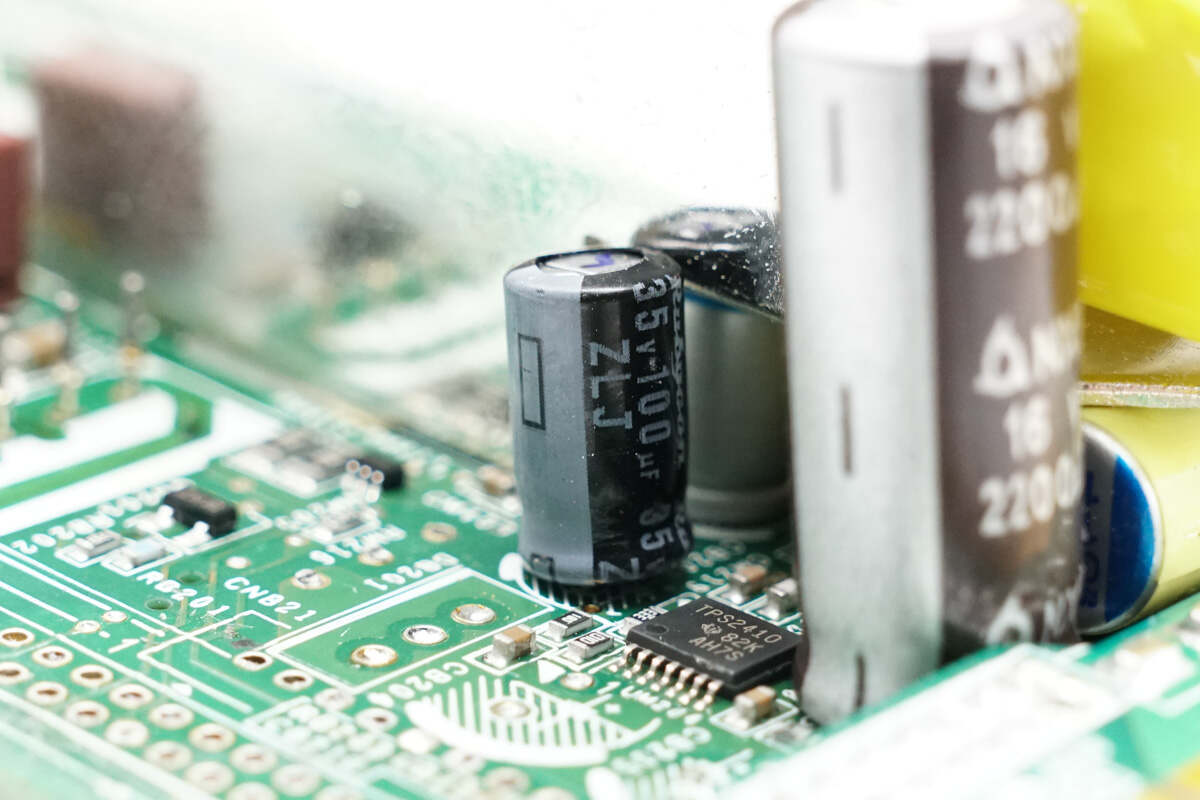

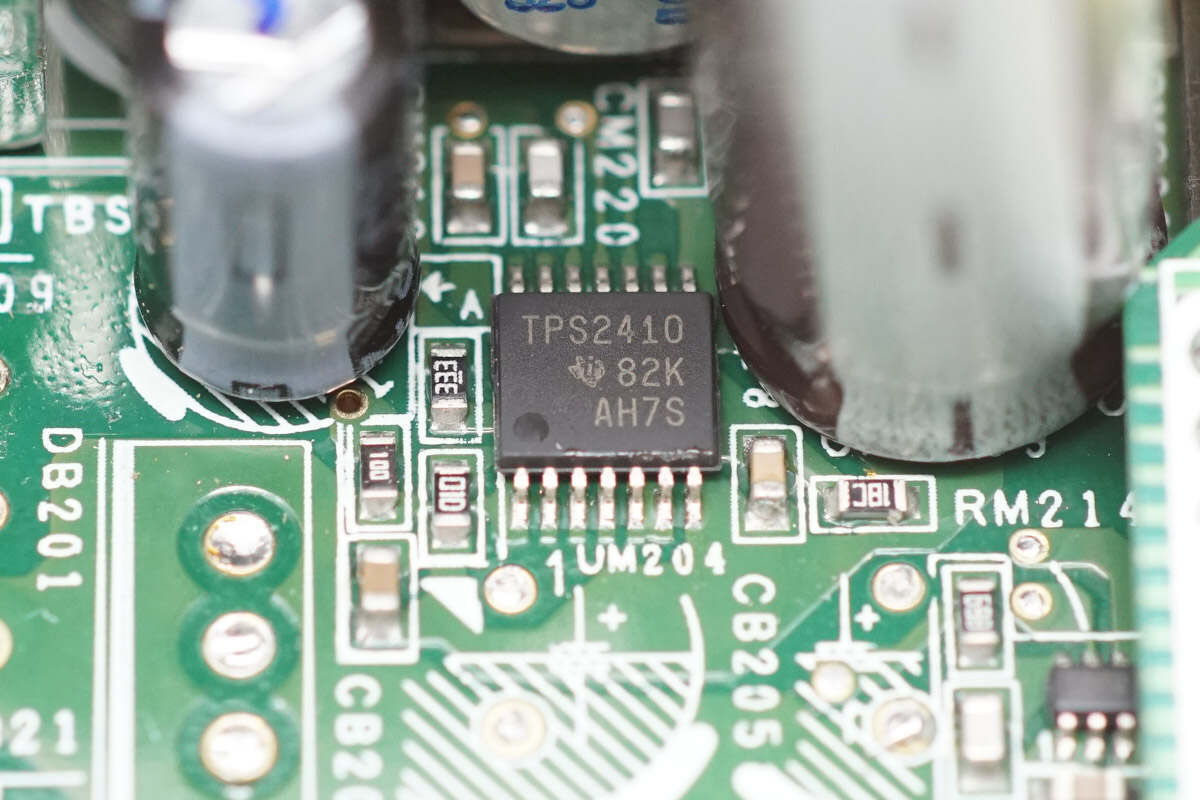

理想二极管控制器来自德州仪器，型号TPS2410，支持3-16.5V工作电压范围，内部集成驱动NMOS的电荷泵，采用TSSOP14封装。

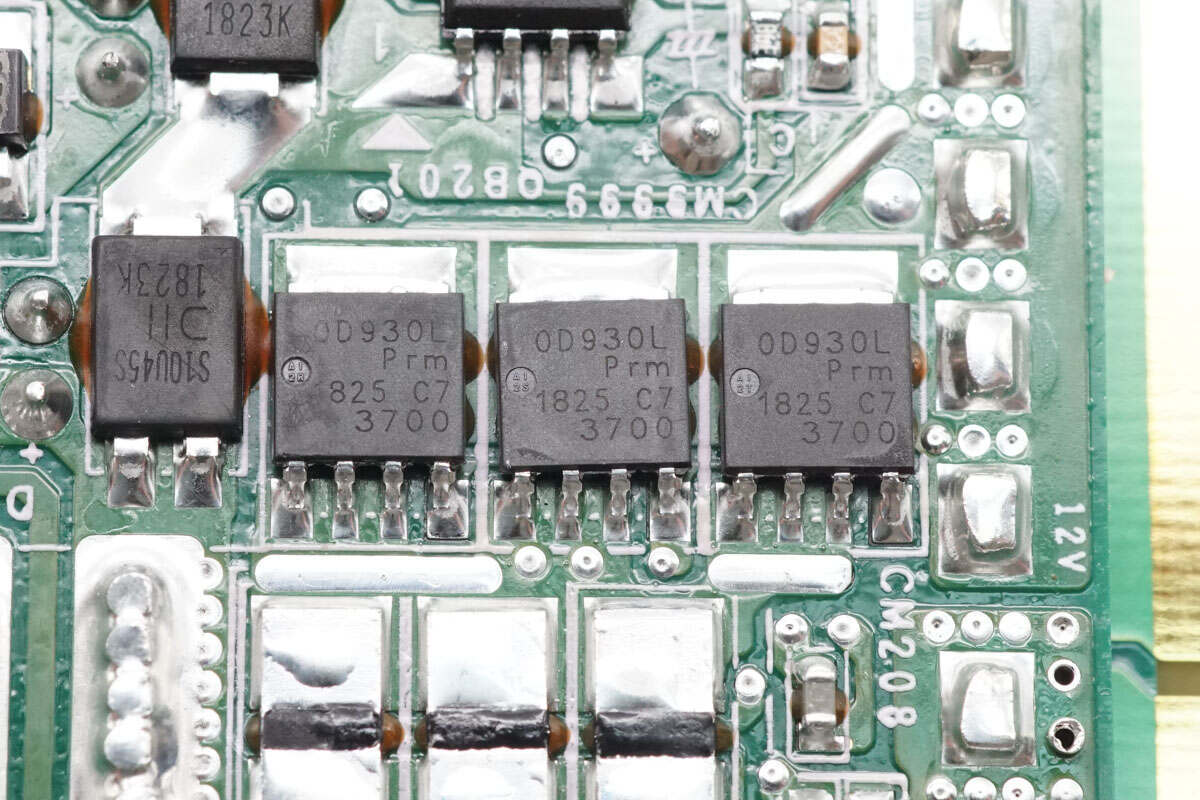

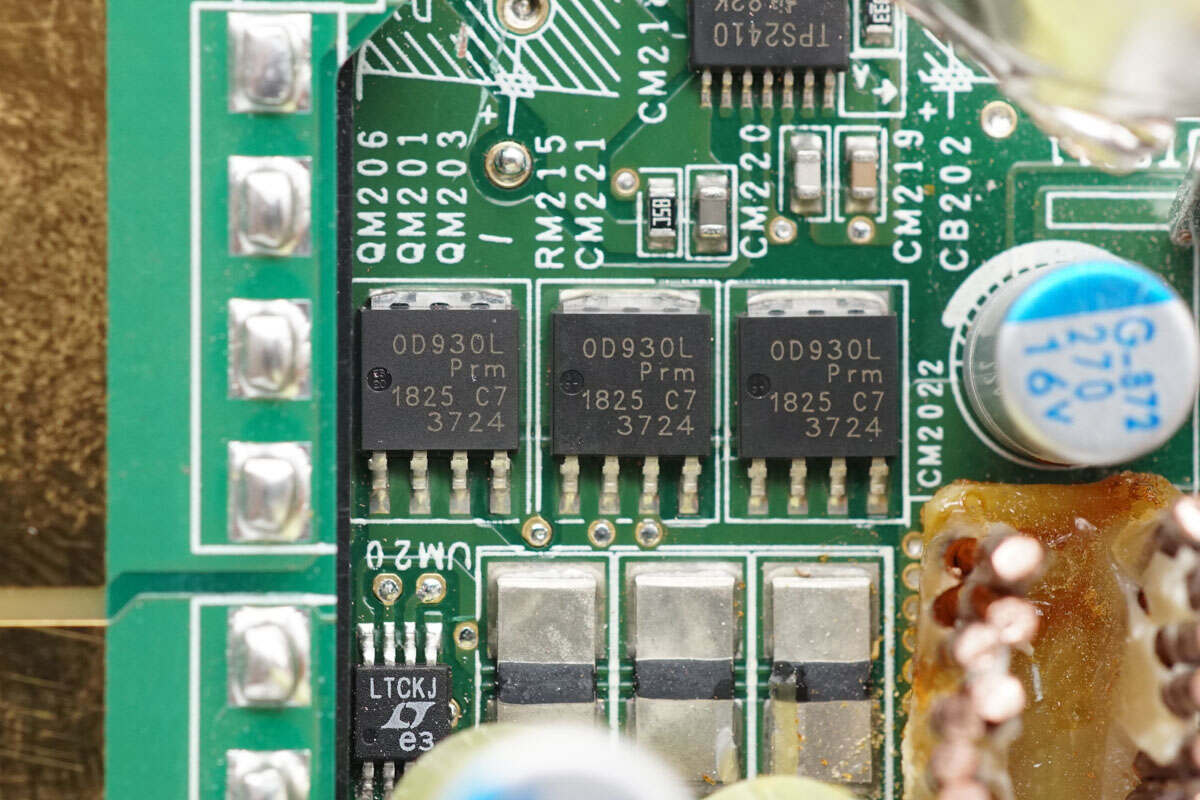

输出控制管来自安世半导体，丝印0D930L，型号PSMN0R9-30YLD，NMOS，耐压30V，导阻0.87mΩ，采用LFPAK56封装。

另一面还设有三颗型号相同的控制管。

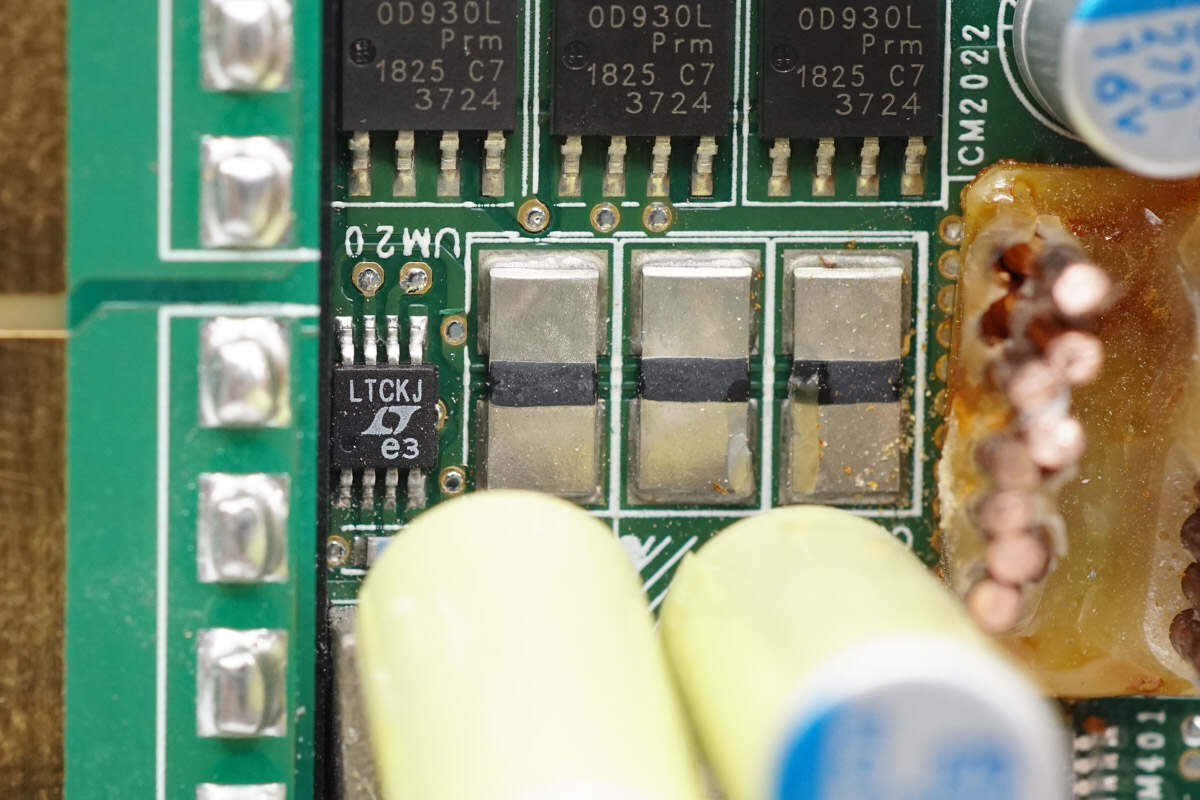

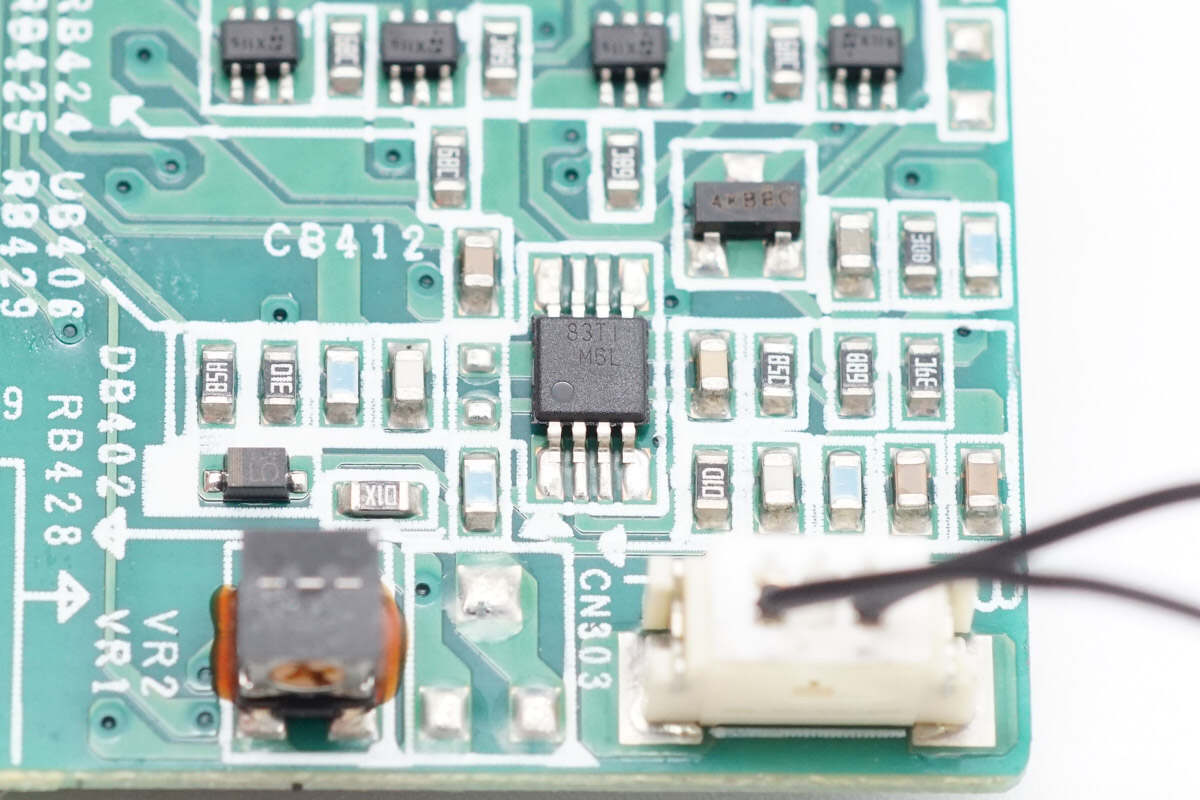

电流检测芯片来自亚德诺，丝印LTCKJ，型号LTC6102，为精准零漂移电流检测放大器，支持60V输入电压，采用MSOP8封装，右侧设有三颗并联的取样电阻。

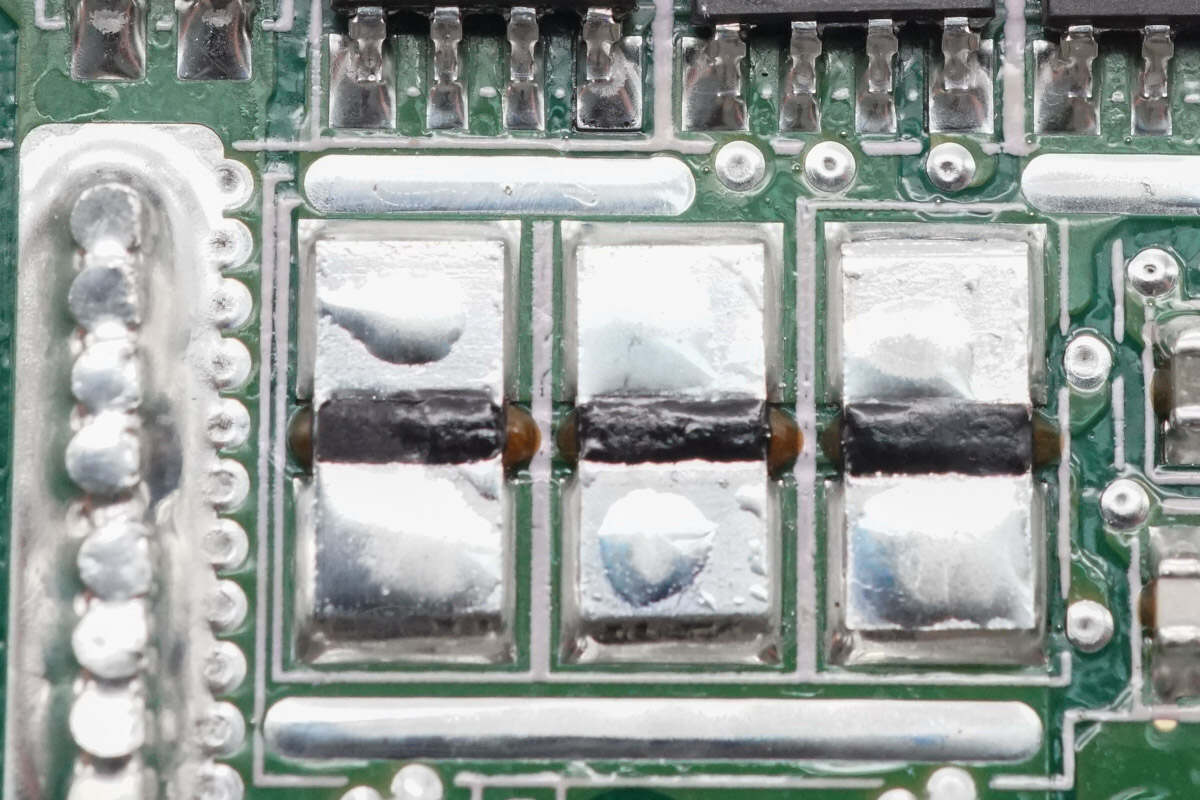

另一面三颗并联的取样电阻特写。

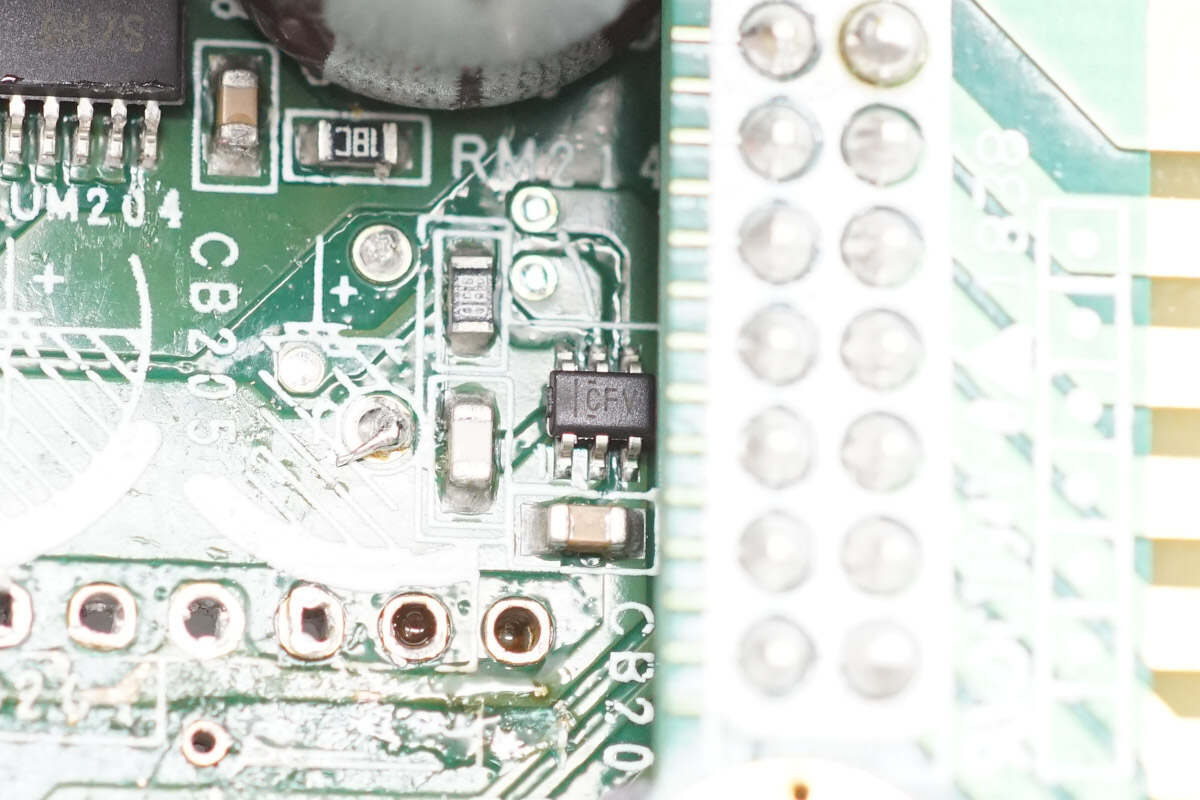

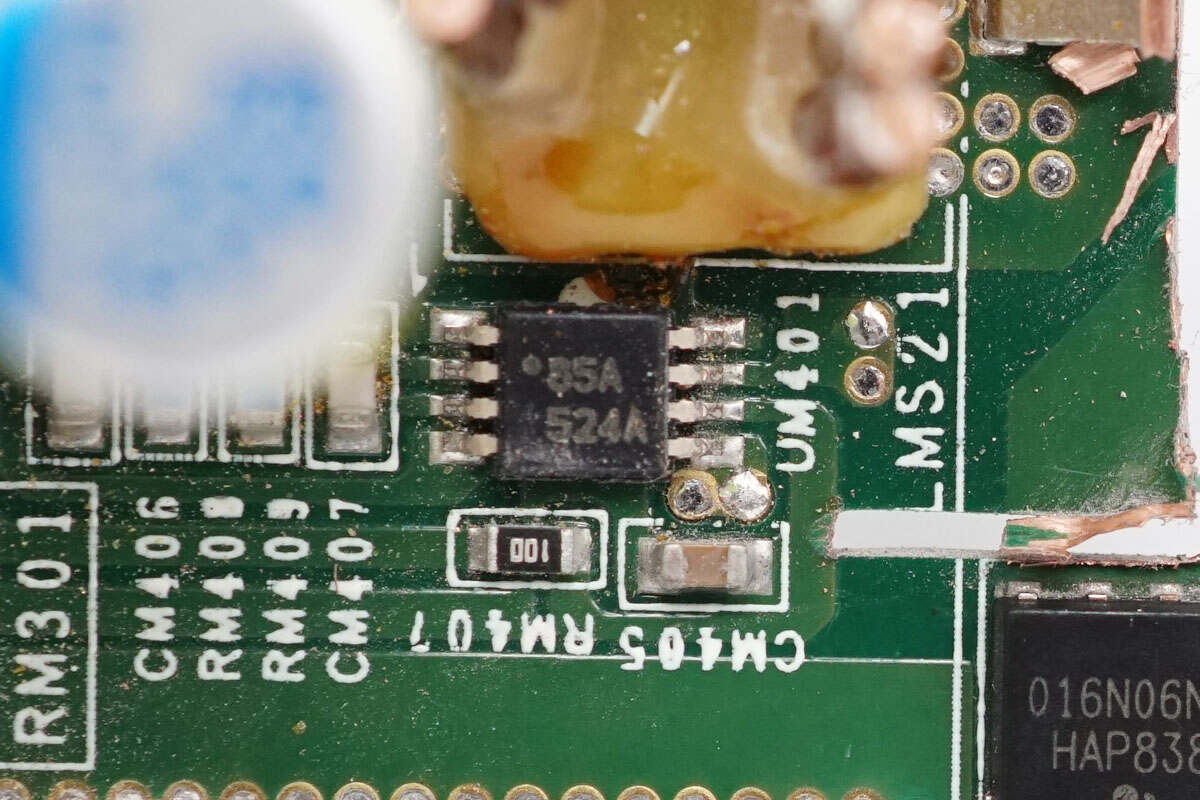

电流检测芯片来自德州仪器，丝印CFV，型号INA214，为双向零漂移分流监控器，支持低侧或高侧应用，配合取样电阻检测待机电源输出电流，采用SC70封装。

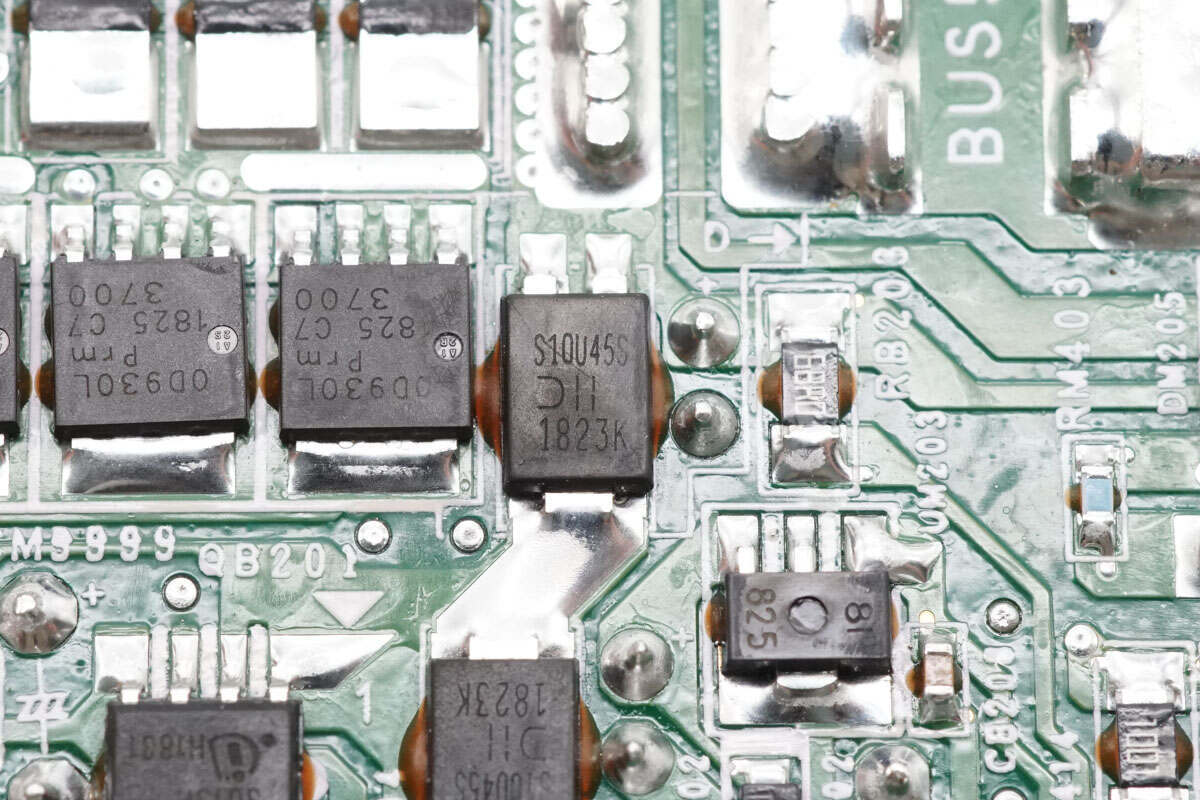

用于为待机电源供电的二极管来自达尔，型号SBR10U45SP5，为肖特基二极管，规格为10A 45V，采用PowerDI5封装。

另一颗二极管型号相同。

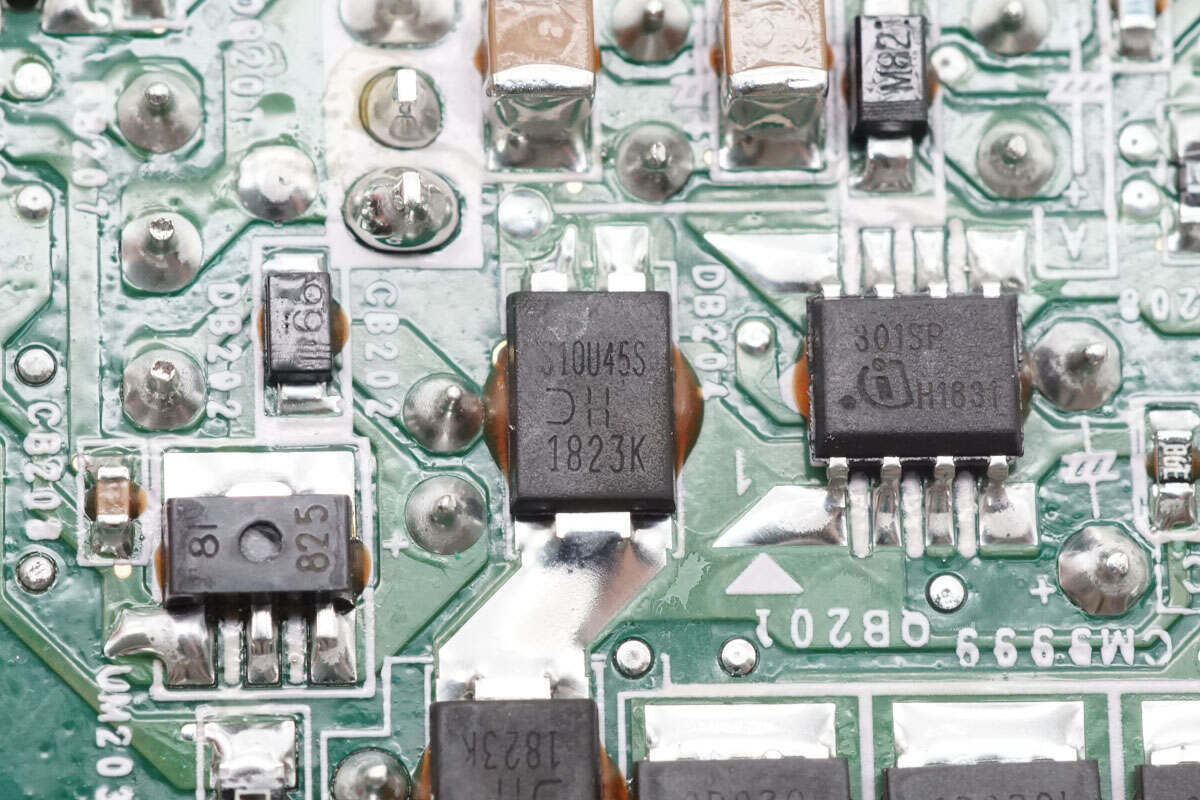

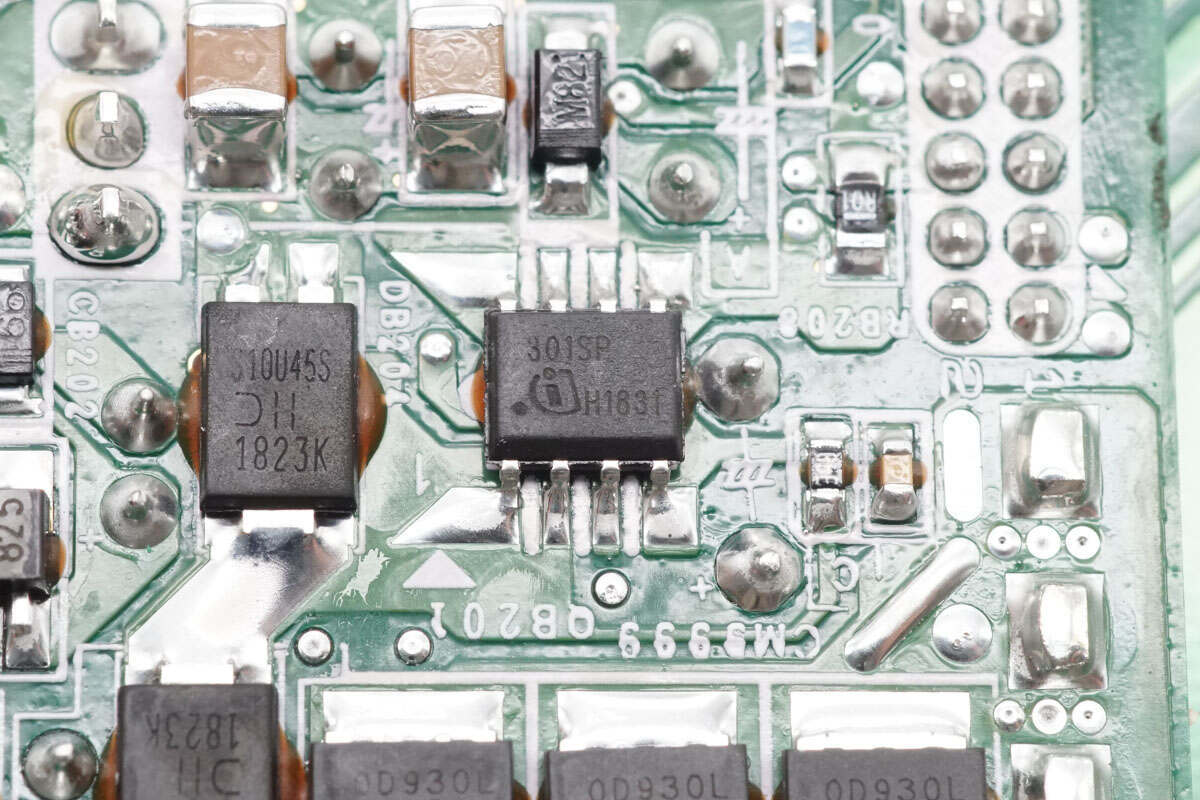

供电控制管来自英飞凌，丝印301SP，型号BOS301SP H，PMOS，耐压-30V，导阻8mΩ，采用DSO-8封装。

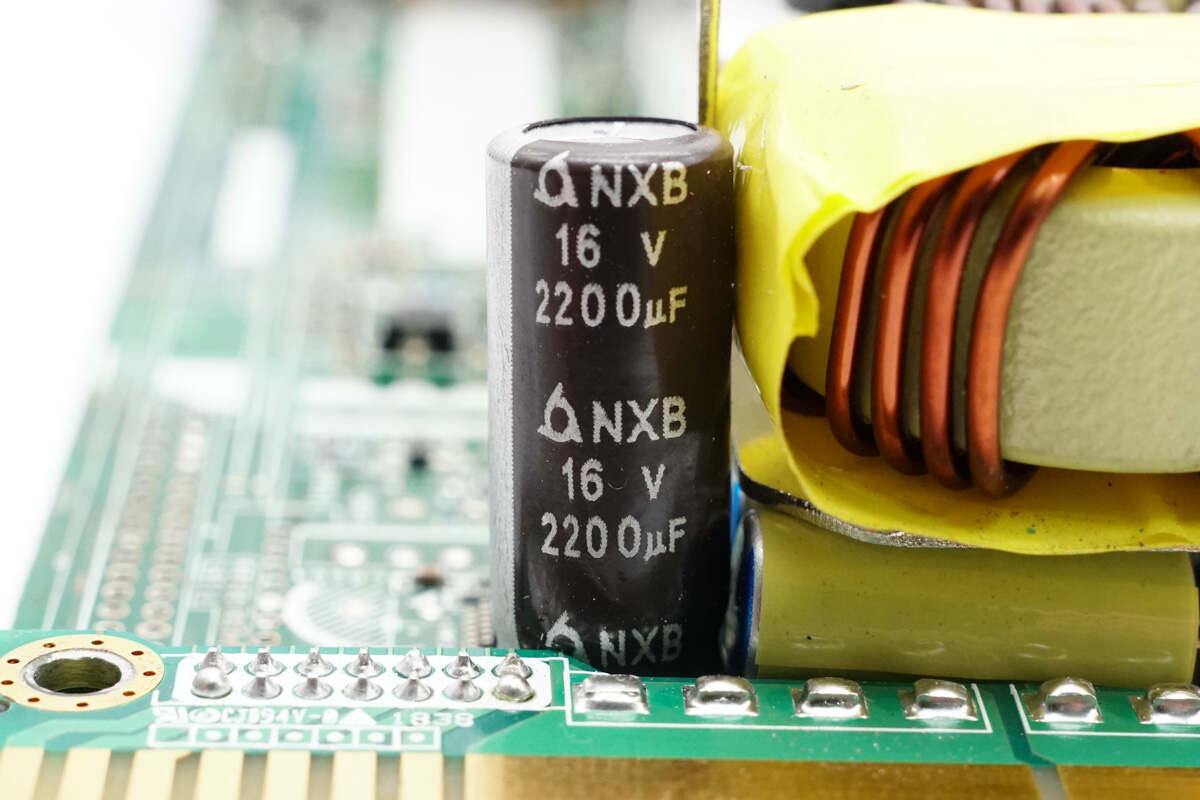

滤波电容来自三莹，规格为16V2200μF。

散热风扇来自台达，型号FFB0412SN-00，规格为12V 1.5A。

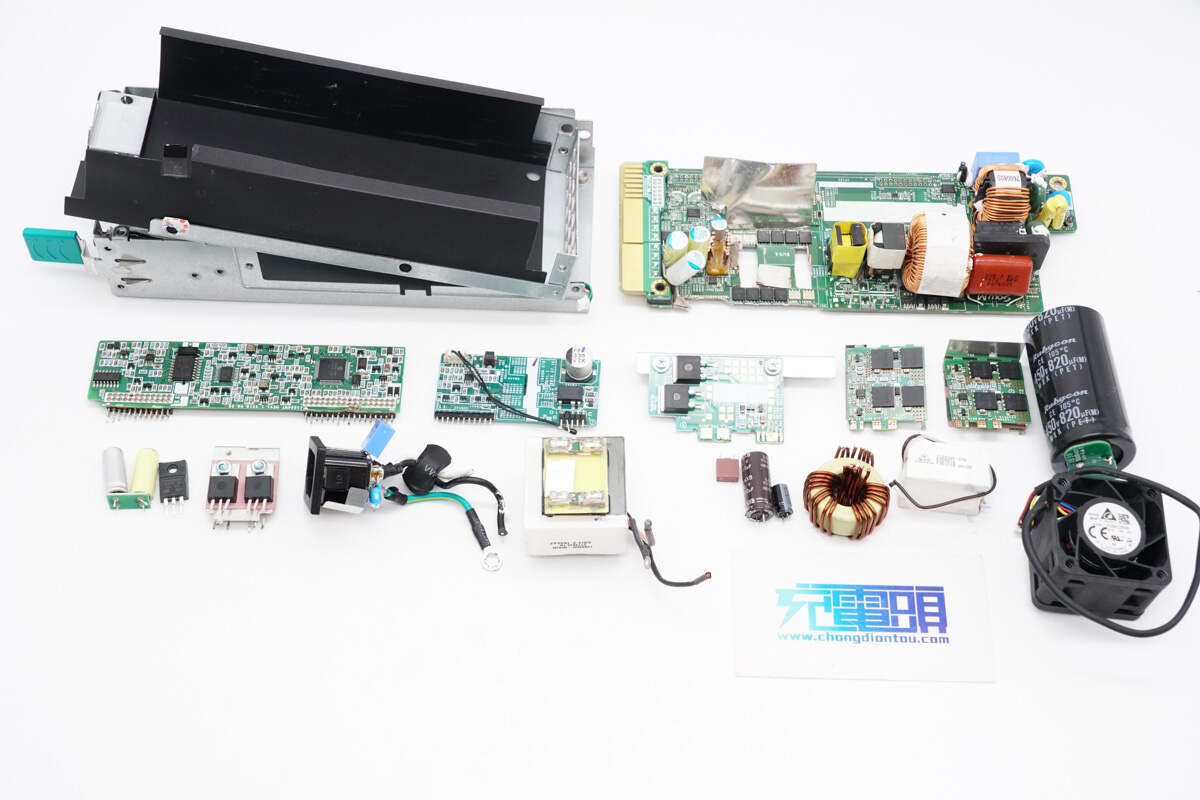

全部拆解一览，来张全家福。

充电头网拆解总结

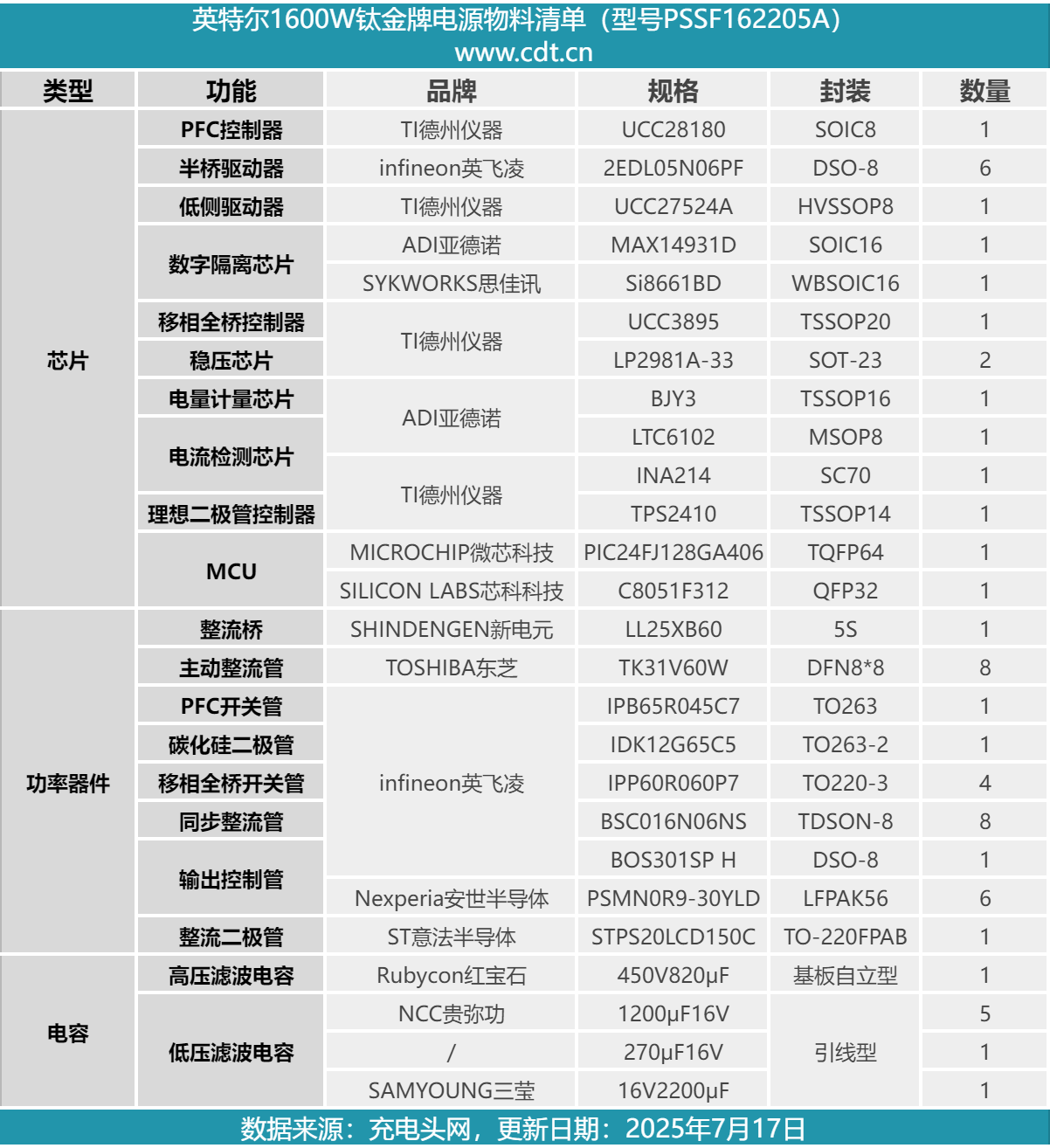

最后附上英特尔1600W钛金牌服务器电源的核心器件清单，方便大家查阅。

英特尔这款钛金服务器电源型号为PSSF162205A，电源支持宽范围输入电压，额定输出功率为1600W，电源输入端设有品字接口用于连接电源线，并设有LED灯指示运行状态。输出端设有PCB金手指，连接到服务器供电。电源内部设有散热风扇，从输出端吸入空气，从输入端吹出散热。

充电头网通过拆解了解到，英特尔这款1600W钛金服务器电源采用PFC+移相全桥架构，PFC控制器采用德州仪器UCC28180，搭配使用英飞凌IPB65R045C7开关管和IDK12G65C5碳化硅二极管。移相全桥控制器采用德州仪器UCC3895，半桥驱动器，开关管和同步整流管均来自英飞凌。

电源内部控制小板采用微芯科技和芯科科技MCU，搭配使用亚德诺和思佳讯数字隔离芯片。输入端使用主动桥式整流提升整机转换效率，并采用亚德诺电量计量芯片用于功率采集。电源内部采用红宝石高压电容和贵弥功固态电容，用料均为知名品牌，内部做工扎实可靠。
