管道电流电位检测参比电极的行业标准
在管道电流电位检测中，参比电极的行业标准主要涉及电极类型、性能要求、测试方法、安装规范及校准周期等方面，以下是一些关键标准及要点：
一、电极类型与性能要求

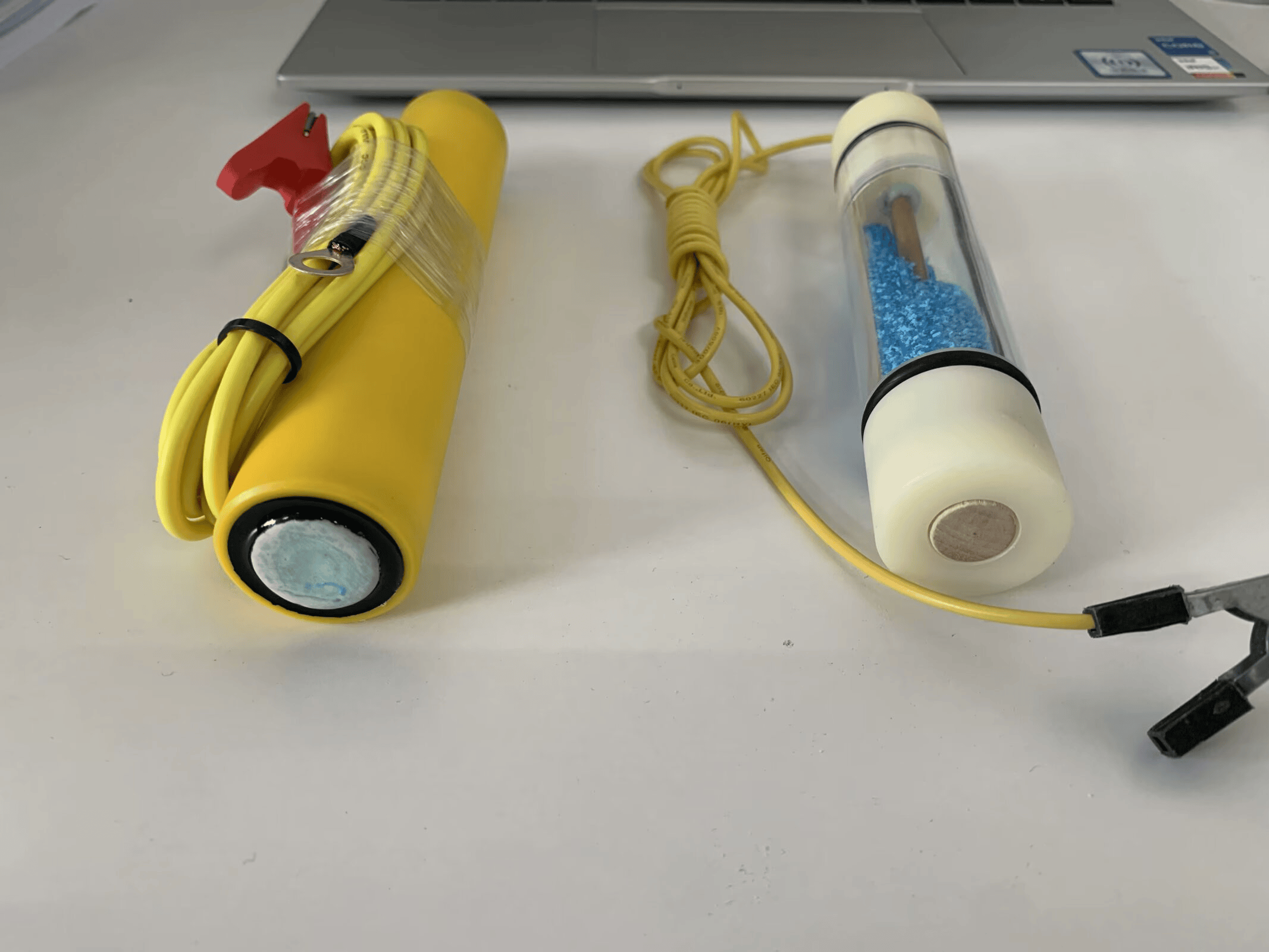

硫酸铜参比电极：
标准依据：GB/T 7387-1999《船用参比电极技术条件》（虽为船用标准，但硫酸铜参比电极也广泛应用于管道阴极保护）。
性能要求：电位稳定性高，标准条件下对甘汞电极电位为70±3mV，内阻低于3kΩ，且不易极化。
适用环境：土壤及淡水介质。
银/氯化银参比电极：
适用场景：主要用于海水环境，因其电位稳定性好，受海水成分影响小。
性能要求：相对于饱和甘汞电极的电位差宜为0~10毫伏之间，使用寿命长，深水环境要求延长至20年以上。
高纯锌参比电极：
适用场景：用于潮差区或土壤环境，特别是高电阻率土壤。
性能要求：电极材料含锌量不低于99.995%，铁含量小于0.0014%，电位稳定性好，寿命长。
二、测试方法与规范
电位测量：
测量步骤：将参比电极埋入土壤或浸入水中，确保与介质良好接触。使用高内阻万用表（≥10MΩ）连接参比电极和被测管道，记录电位差。
消除IR降：采用瞬间断电法或试片断电法消除测量中的IR降误差，提高测量准确性。
电流测量：
测量方法：包括管段电压降法、补偿法（零电阻法）和四极法等，根据管道规格和测量需求选择合适方法。
注意事项：测量时需确保管道与参比电极间无其他金属构筑物干扰，避免测量误差。
三、安装规范与要求
参比电极安装位置：
土壤环境：参比电极应埋设在管道通电点附近，距离管道不超过1m，并保持土壤湿润。对于热力管道，需注意热力场对电极性能的影响。
水体环境：参比电极应完全浸入水中，确保与水体良好接触。
安装要求：
电极埋设深度：在土壤中埋设时，深度不小于1m，以确保电极处于永久湿润环境中。
电极保护：参比电极外应采用填包料增强与土壤的接触，填包料由石膏粉和膨润土组成。
