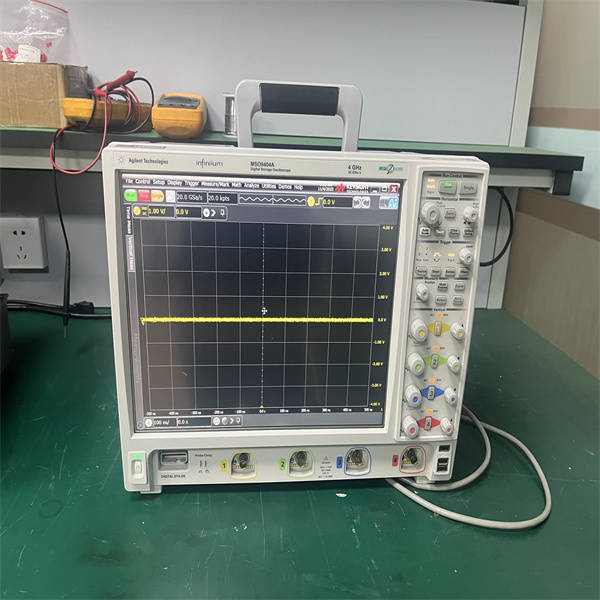

Keysight是德科技MSO9404A示波器
创始人
2026-01-22 14:40:32
0次
基本参数
- 带宽：4 GHz
- 通道数：4 个模拟通道 + 16 个数字通道（混合信号示波器）
- 采样率：20 GSa/s（最大，部分模式下可支持双通道 20 GSa/s）
- 存储器深度：标配 10 Mpts/通道，可升级至 1 Gpts/通道
- 显示屏：15 英寸 XGA 显示屏
- 尺寸与重量：9 英寸（23 cm）深，26 磅（11.8 kg），节省工作台空间
2. 核心功能
- 三合一仪器：
- 示波器：高精度信号分析，支持 InfiniiScan 高级触发
- 逻辑分析仪：16 个数字通道，支持 2 GSa/s 采样率，用于时序分析
- 协议分析仪：集成协议查看器，支持 I²C、SPI、CAN、USB 2.0、PCIe 等协议
- 高级触发：支持复杂触发条件（如边沿、脉冲、协议触发等）
- 低噪声性能：本底噪声 1.24 mVrms（50 mV/div 时）
3. 应用软件支持
- 串行协议分析：I²C、SPI、RS-232、CAN、LIN、FlexRay、USB 2.0、JTAG、MIPI D-Phy 等
- 抖动分析：EZJIT、EZJIT Plus
- FPGA 调试：动态探头支持
- MATLAB 集成：支持数据分析与自定义算法
4. 扩展性与兼容性
- 操作系统：Windows 7
- 存储升级：可选 1 Gpts/通道存储器
- 探头支持：兼容 InfiniiMax 和 InfiniiMode 系列探头（50 Ω 和 1 MΩ 输入）
- 数据导出：支持 MATLAB、LabVIEW、IVI 驱动等
