在 10GHz 信号传输测试中，1.6mm 厚的四层板比 1.0mm 板的损耗高 0.2dB/cm—— 这是 PCB 四层板厂家的实测数据。PCB 厚度不仅影响机械性能，更直接改变电气参数，尤其对高频信号、电源完整性影响显著。

厚度对高频损耗的 “放大效应”

不同厚度 PCB 的信号传输差异随频率升高而扩大，PCB 四层板厂家的测试揭示关键规律：

高频损耗的厚度敏感性。在 5GHz 以下，1.6mm 与 1.0mm 四层板的信号损耗差异＜0.05dB/cm（可忽略）；但 10GHz 时，1.6mm 板的损耗（0.8dB/cm）比 1.0mm（0.6dB/cm）高 33%，28GHz 毫米波频段差距扩大至 50%（1.2dB/cm vs 0.8dB/cm）。这源于厚板的介质厚度增加（1.6mm 板的信号层与接地层间距 0.15mm，1.0mm 板 0.1mm），导致高频信号的介质损耗（与厚度成正比）和辐射损耗（与路径长度相关）叠加。PCB 四层板厂家的仿真显示，28GHz 信号在 3.2mm 厚板中传输 10cm，损耗比 0.8mm 板高 1.5dB，超出多数通信协议的容忍范围（最大损耗 10dB）。

阻抗控制的厚度关联。相同线宽下，厚板的特性阻抗更低：0.15mm 线宽在 1.6mm 板中阻抗 48Ω，1.0mm 板中为 52Ω（偏差 8%）。这是因为厚板的介质厚度（H）更大，阻抗公式（Z=87/√(εr+1.41)×ln (5.98H/W)）中 H 增大导致 Z 降低。某四层板设计中，因未考虑厚度差异，1.6mm 板的阻抗从目标 50Ω 降至 46Ω，反射损耗从 - 20dB 恶化至 - 15dB，通过调细线宽（0.14mm）才回调至 50Ω±1Ω。PCB 四层板厂家建议，更换厚度时需重新计算线宽，确保阻抗偏差＜±2Ω。

电源完整性：厚度对电源层性能的 “双重影响”

电源层的阻抗与载流能力随厚度变化显著，PCB 四层板厂家的测试数据如下：

电源层阻抗的厚度效应。1.6mm 四层板的电源层（铜厚 2oz）阻抗（10mΩ）比 1.0mm 板（12mΩ）低 17%，这源于厚板的电源层面积更大（相同尺寸下，厚板可采用更完整的电源层设计）和铜厚分布更均匀。PCB 四层板厂家的纹波测试显示，1.6mm 板的 5V 电源纹波（50mV）比 1.0mm 板（65mV）低 23%，因低阻抗电源层更易吸收瞬态电流。但 3.2mm 厚板的电源层阻抗反而升至 11mΩ，因过厚的基材导致层间耦合减弱，寄生电感增加（0.8nH vs 1.6mm 板的 0.6nH）。

载流能力的厚度优势。厚板的电源层铜厚选择更灵活（2oz 甚至 3oz），1.6mm 板在 2oz 铜厚下可承载 20A 电流（温升＜15℃），1.0mm 板因空间限制（多为 1oz 铜）仅能承载 12A（温升相同）。PCB 四层板厂家的温升测试显示，相同电流（15A）下，1.6mm 板的电源层温度（65℃）比 1.0mm 板（78℃）低 17%，更适合工业电源等大电流场景。但厚板的散热路径更长，芯片结温比薄板高 3-5℃，需通过额外散热设计补偿。

电磁兼容性：厚度对 EMI 与抗干扰的 “矛盾效应”

不同厚度 PCB 的电磁兼容性能呈现两面性，PCB 四层板厂家的测试揭示：

EMI 辐射的厚度差异。1.6mm 四层板的辐射强度比 1.0mm 板高 5-8dB（30-1000MHz），因厚板的信号回流路径更长（接地层与信号层间距大），形成的辐射环路面积增加（1.6mm 板的环路面积比 1.0mm 大 50%）。某 300MHz 时钟信号测试中，1.6mm 板的辐射强度（-45dBμV/m）接近 CLASS B 限值（-40dBμV/m），而 1.0mm 板（-52dBμV/m）有充足余量。但厚板的屏蔽能力更强，2.4GHz 的外部干扰在 1.6mm 板中衰减 20dB，1.0mm 板仅衰减 12dB，因厚介质层对电磁波的吸收更强。

抗干扰能力的厚度优势。厚板的信号与干扰源之间的物理距离更远（如 1.6mm 板的模拟电路与数字电路间距可增加 0.5mm），串扰比 1.0mm 板低 3-5dB。

厚度选择的电气性能权衡：

高频优先场景（＞10GHz）。优先选 1.0mm 以下薄板，必要时牺牲机械强度（如采用加强筋），某 5G 基站 PCB 通过 0.8mm 厚度设计，28GHz 信号覆盖距离提升 15%，抵消了机械强度下降的影响（通过外壳加固弥补）。

电源与高频共存场景。采用 “分区设计”：电源部分用 1.6mm 厚段（承载大电流），高频信号部分用 1.0mm 薄段（降低损耗），通过阶梯过渡实现厚度衔接。PCB 四层板厂家的实践显示，这种设计可使电源载流提升 30% 的同时，高频损耗降低 20%，适合工业物联网网关等混合电路。

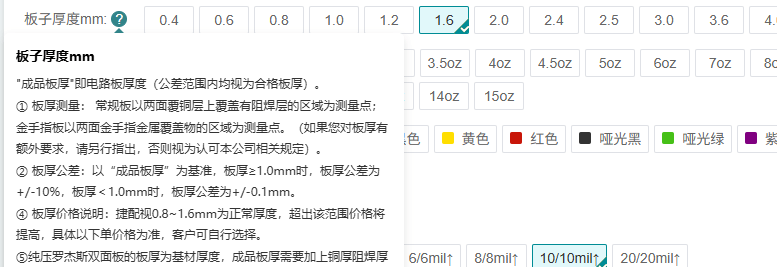

批量生产的性能一致性。PCB 四层板厂家的工艺能力显示，1.6mm 板的厚度偏差（±0.07mm）对电气性能的影响（阻抗偏差 ±1Ω）比 1.0mm 板（±0.05mm，阻抗偏差 ±0.8Ω）略大，但通过参数补偿（线宽微调 0.01mm）可完全抵消，确保批量产品的电气性能一致性（CPK＞1.33）。

不同厚度 PCB 的电气性能差异，本质是介质厚度、铜厚分布等物理参数变化引发的连锁反应。PCB 四层板厂家的测试证明，厚度选择需紧扣信号频率、电流大小等核心指标，1.6mm 板的 “万金油” 属性在多数场景成立，但高频与大电流极端场景需针对性选型。
