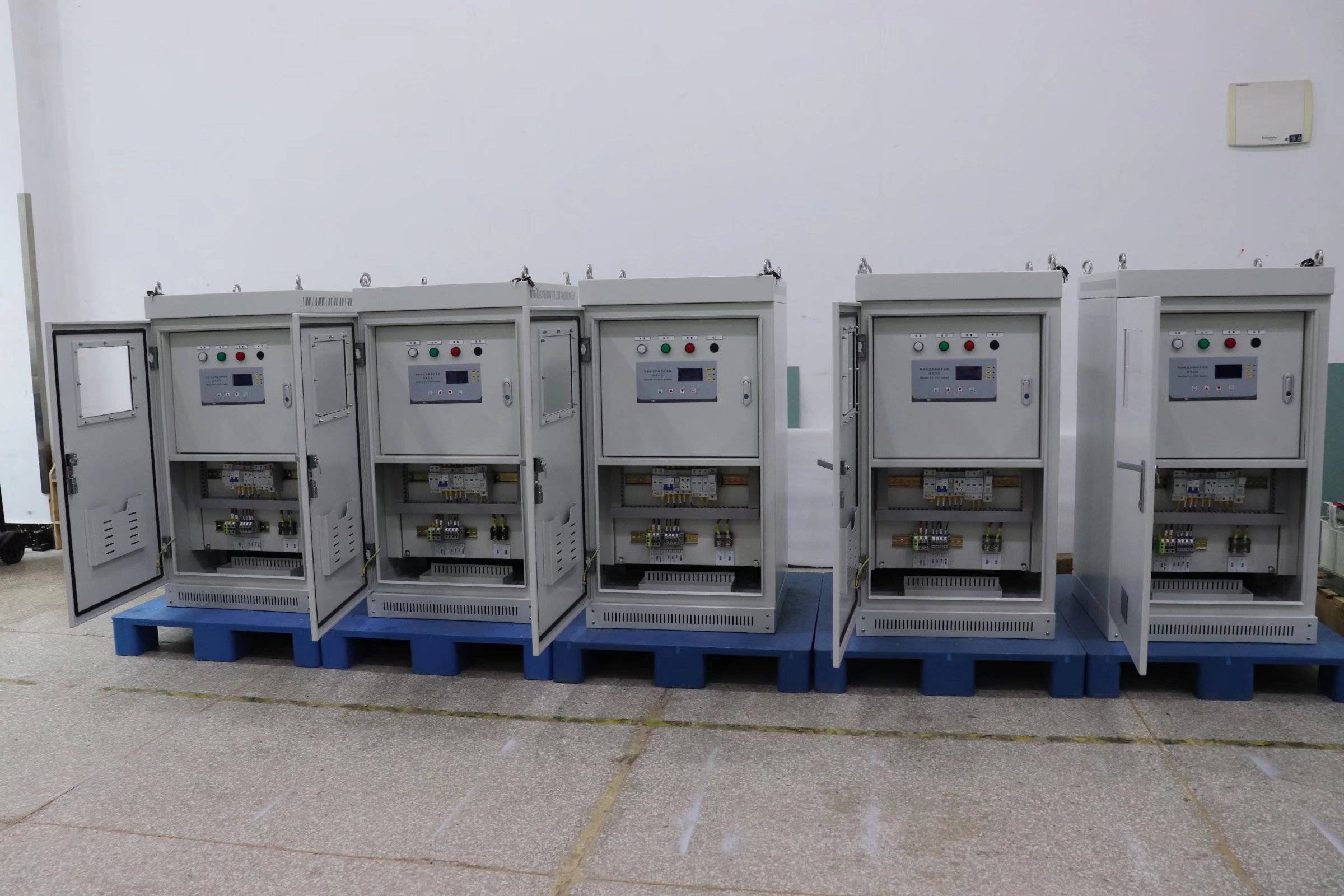

管道组合式恒电位仪（80V/60A）的接线方法如下：

确认设备接口标识：

恒电位仪的接线端子通常标注清晰，需明确以下接口功能：

“+”（正极输出）：连接阳极地床（阳极线缆的正极）。

“-”（负极输出）：连接被保护体（如管道、储罐等金属结构）。

“REF+”“REF-”（参比电极接口）：连接参比电极的正、负极（多数参比电极为单芯线，直接接“REF+”，“REF-”可空置或接屏蔽层）。

接地端子：连接至系统接地网（保护接地，需与阳极地床的接地分开）。

连接被保护体：

使用“被保护体线缆”（通常为红色或棕色，标注“Structure”或“Protected Object”）：

一端通过螺栓或夹具固定在被保护金属结构的裸露部位（需去除表面涂层，确保导电良好）。

另一端连接至恒电位仪的“-”（负极）接口，拧紧端子螺丝防止松动。

注意：被保护体的连接点需打磨除锈，露出金属光泽，必要时涂抹导电膏（避免氧化）。

连接阳极地床：

使用“阳极线缆”（通常为黑色，标注“Anode”）：

一端与阳极地床的引出电缆连接（阳极地床通常通过汇流排汇总引出）。

另一端连接至恒电位仪的“+”（正极）接口，确保接触紧密（大电流系统需用铜鼻子压接）。

注意：阳极线缆需采用绝缘性能良好的电缆，埋地部分需穿保护管（避免土壤腐蚀或机械损伤）。

连接参比电极：

使用“参比电极线缆”（通常为黄色或绿色，标注“Reference”或“REF”）：

一端连接参比电极的引出线。

另一端剥线后接入恒电位仪的“REF+”接口（若为双芯线，“REF-”接屏蔽层或空置）。

注意：

参比电极线缆需用带屏蔽层的电缆，屏蔽层单端接地（通常接恒电位仪的接地端子），减少杂散电流或电磁干扰对电位信号的影响。

参比电极埋设位置需距阳极地床≥5米，距被保护结构边缘1-3米，避开排水沟、电缆等干扰源。

接地处理：

将恒电位仪外壳单独接地，接地电阻≤4Ω，与被保护体的接地系统分开，避免相互干扰。

使用黄绿双色铜线作为接地线，截面积≥16mm²，连接至专用接地极（如铜排或镀锌钢管）。
