一、引言：选型决策的战略意义

MOS管的选型绝非简单的参数匹配，而是决定电力电子系统性能边界、成本结构、可靠性及生命周期维护的核心战略决策。一颗看似合适的MOS管，若因某项关键参数考虑不周，可能导致效率低下、过热失效、电磁干扰超标，甚至引发系统性召回风险。选型过程需要工程师在电气性能、热学特性、机械应力、成本约束、供应链安全等多个维度间进行精密权衡。本文将构建完整的选型决策框架，从器件物理到应用环境，从静态参数到动态行为，系统拆解每一个影响选型成败的关键要素。

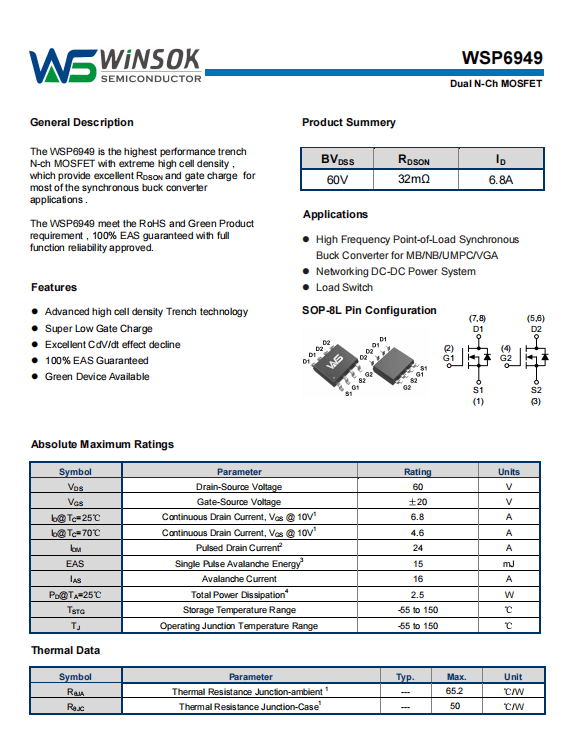

二、核心电气参数：选型的数学基石

2.1 耐压等级（BVDSS）的精准界定

耐压是选型的首要硬指标，需基于电路拓扑与工况精确计算。对于桥式逆变器，管子承受的最大电压并非直流母线电压，而是母线电压叠加关断时线路寄生电感产生的尖峰电压。尖峰电压估算公式为V_spike = L_parasitic × di/dt，其中di/dt可达2A/ns，若寄生电感L_parasitic=50nH，则V_spike高达100V。因此，耐压选择需遵循：BVDSS > 1.3 × (V_bus + V_spike + V_margin)。例如，在800V高压平台中，母线电压可能飙升至900V，尖峰150V，安全裕量100V，BVDSS至少需选择1200V器件。

降额设计是车规与工业应用的铁律。AEC-Q101标准规定，耐压必须降额20%使用，即实际工作电压不超过额定击穿电压的80%。此规则可显著降低雪崩击穿风险，提升长期可靠性。

常见误区：过度追求高耐压会增加R_DS(on)与成本。1200V器件比650V器件在相同芯片面积下导通电阻高约3倍，因此应在满足安全裕量前提下选择最低耐压等级。

2.2 电流能力（I_D）的持续与脉冲考量

电流额定值分为连续漏极电流I_D与脉冲漏极电流I_DM。连续电流需满足I_D > I_RMS × 1.2，其中I_RMS为负载有效值电流，1.2为降额系数。对于50kW逆变器，输出电流100A，每管连续电流应选择120A以上。脉冲电流I_DM需耐受启动、短路等瞬态冲击，通常为I_D的3-4倍，持续时间在微秒级。

关键细节：电流能力受结温限制。Datasheet标称的I_D是在Tc=25℃壳温下，实际应用中壳温可达100℃，此时I_D需按降额曲线缩减40%。因此，必须结合热设计反推实际可用电流，而非直接套用标称值。

2.3 导通电阻（R_DS(on)）的效率密码

R_DS(on)是导通损耗的唯一决定因素，损耗公式P_cond = I_D² × R_DS(on) × D，其中D为占空比。在100A电流下，R_DS(on)每增加1毫欧，每管损耗增加10瓦。对于六管逆变器，总损耗增加60瓦，效率下降0.12%。

R_DS(on)的温度系数不容忽视。硅MOSFET在结温从25℃升至125℃时，R_DS(on)增大1.6-2倍。选型时必须以最高结温下的R_DS(on)计算损耗，而非室温参数。高压超结MOSFET的温度系数更大，可达2.5倍，需格外谨慎。

工艺选择：沟槽栅（Trench）技术相比平面型，同耐压下R_DS(on)降低30%，但栅极电荷增加，适用于低频大电流场景。屏蔽栅（SGT）技术进一步优化，R_DS(on)再降15%，同时Qg减小，是中低压大电流应用的首选。

2.4 栅极电荷（Qg）与驱动功率

总栅极电荷Qg = Qgs + Qgd + Qod，直接决定开关时间与驱动损耗。驱动功率P_drive = Qg × V_gs × f_sw。Qg=100nC、V_gs=15V、f_sw=50kHz时，每管驱动损耗达75毫瓦，虽相对主损耗较小，但对驱动芯片选型至关重要。驱动芯片需提供足够峰值电流I_peak = Qg / t_rise，若要求开关时间50纳秒，则I_peak需2安培。

米勒效应陷阱：Qgd（米勒电荷）是导致栅极电压平台期的元凶。较大的Qgd会延长开关时间，增加交叉损耗。在桥式电路中，互补管开通时的dv/dt会通过Qgd耦合至关断管栅极，若驱动阻抗过高，可能引发误导通。因此，驱动回路阻抗必须小于10欧姆，或采用米勒钳位电路。

2.5 开关速度（tf, tr）与损耗平衡

开关时间并非越短越好。快速的开关（tr+tf<50ns）虽降低开关损耗，但产生强烈的电磁干扰与电压尖峰。折中方案是将开关时间控制在100-200纳秒，通过优化栅极电阻Rg实现。Rg增大可减缓开关，但损耗上升；Rg过小则EMI超标。最优Rg需通过双脉冲测试仪实测，在效率与EMI间找到平衡点。

反向恢复电荷（Qrr）：在桥式拓扑中，续流二极管的Qrr是硬开关损耗的主要来源。Qrr=50nC的MOS管比200nC的管子开关损耗低30%。碳化硅MOSFET的Qrr近乎为零，是其高频应用的基石。

三、热性能参数：可靠性生命线

3.1 热阻网络分析

结到环境总热阻θ_ja = θ_jc + θ_cs + θ_sa。其中θ_jc为结到壳热阻，由封装决定，TO-247封装约0.5℃/W，贴片DPAK约2℃/W。θ_cs为壳到散热器接触热阻，使用导热硅脂（热导率>3W/m·K）并施加30psi压力时，可降至0.3℃/W。θ_sa为散热器到环境热阻，自然对流下100mm×100mm×40mm铝散热器θ_sa≈2.5℃/W，强制风冷可降至0.8℃/W。

结温计算T_j = T_a + P_total × θ_ja。若环境温度45℃，总损耗50瓦，θ_ja=3.5℃/W，则T_j=220℃，远超150℃极限，必须采用水冷（θ_sa<0.3℃/W）或降低损耗。

3.2 瞬态热阻抗

对于脉冲负载，需查阅瞬态热阻抗曲线Z_th(t)。50毫秒脉冲下，Z_th可能仅为稳态θ_jc的30%，这意味着短时过载能力更强。选型时需根据实际负载周期，判断是持续功耗还是脉冲功耗主导，避免散热器过度设计。

3.3 封装热性能对比

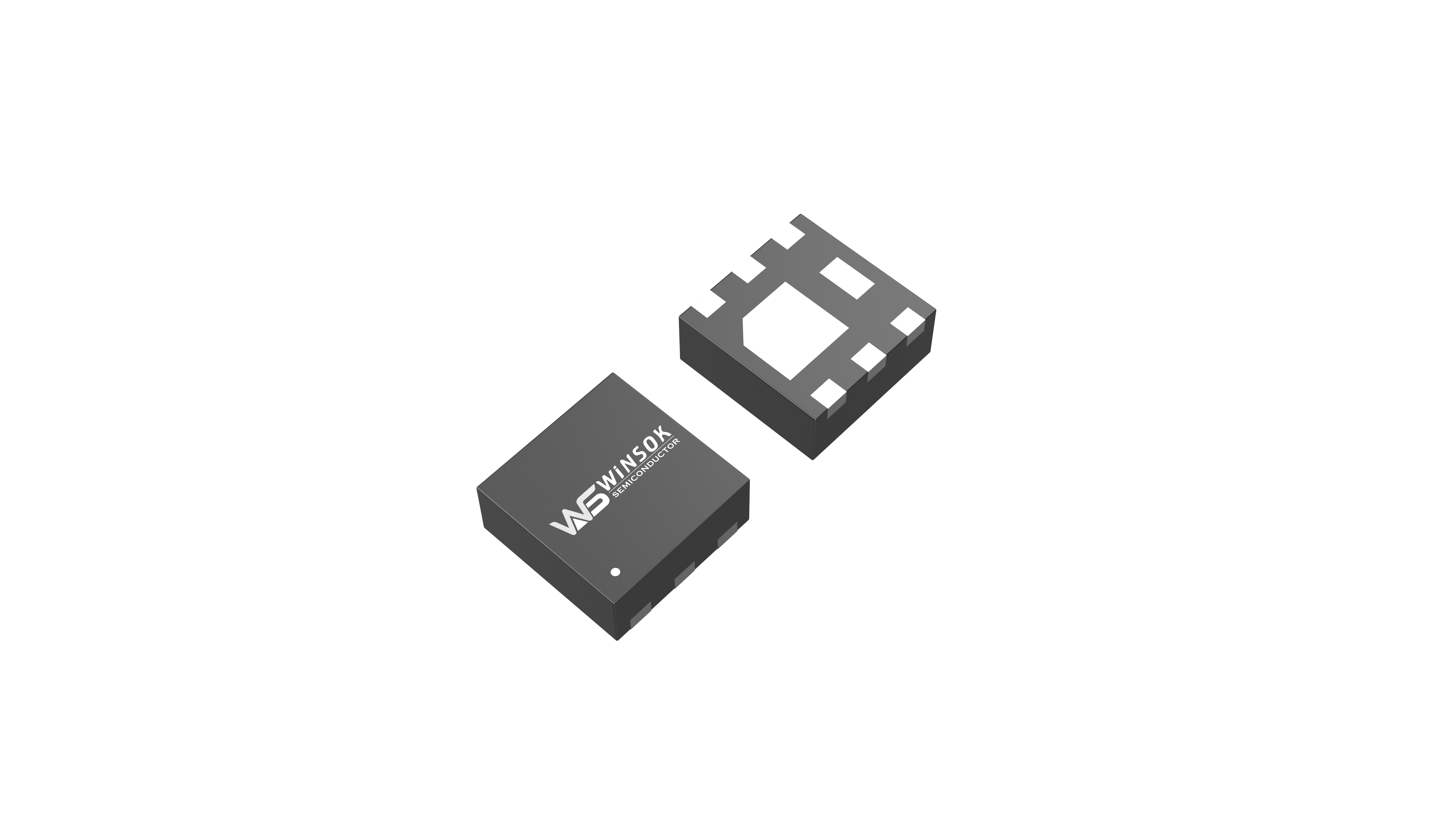

TO-247与TO-220通孔封装热阻低，但占用PCB面积大，适用于高功率场景。DFN/QFN贴片封装热阻较高，但寄生电感小，适合高频应用，且可通过过孔阵列（Via-in-Pad）将热量传导至背面散热器，综合热性能优异。最新铜片夹焊（Clip Bond）技术将内部键合线改为铜片，热阻降低40%，同时提升电流能力与可靠性。

四、可靠性与质量标准：车规与工业规的分野

4.1 认证标准体系

车规级必须满足AEC-Q101标准，包括温度循环（-55℃至150℃，1000次）、高温高湿反偏（85℃/85%RH，1000小时）、功率温度循环等严苛测试。工业级通常遵循JEDEC标准，温度范围-40℃至125℃，测试条件相对宽松。

关键差异：AEC-Q101要求供应商通过IATF 16949认证，每批次芯片需追溯至晶圆批次，失效分析周期长达数月。工业级则无此强制要求。对于汽车应用，选择通过AEC-Q101的器件是规避召回风险的必要手段。

4.2 降额设计规范

军品级应用遵循"50%降额"原则，即工作电压、电流、功率均不超过额定值50%。工业级推荐30%降额，消费电子可接受10-20%降额。降额不仅是余量，更是为应对电网波动、负载突变、环境恶化等不确定性。某光伏逆变器因未对电压降额，在雷击导致的母线电压尖峰下，大量MOS管雪崩击穿，造成数千万损失。

4.3 失效模式分析

常见失效包括：过压雪崩击穿（占35%）、过热烧毁（占30%）、过流失效（占20%）、静电击穿（占10%）、栅氧层退化（占5%）。选型时需评估应用中最可能出现的应力类型，针对性加强保护。例如，电机驱动中过流风险高，应选择I_DM冗余大的器件；光伏逆变器雷击风险高，耐压降额需更严格。

五、应用环境特定因素：场景化选型

5.1 温度范围

消费电子（0-40℃）可选商业级芯片（结温范围-55至150℃）。工业设备（-20至60℃）需选宽温器件，确保最低温下导通电阻不激增（低温下R_DS(on)增加15%）。汽车引擎舱（-40至125℃环境）必须选车规级，且需模拟最坏工况：高温下R_DS(on)增大导致损耗增加，进而使结温进一步上升的正反馈，必须通过热仿真验证是否存在热失控风险。

5.2 湿度与凝露

户外应用的逆变器面临湿度挑战。塑封器件的防潮性能优于金属封装，但塑封材料吸湿后热膨胀系数失配会引发分层。应选择通过85℃/85%RH 1000小时测试的器件，并在PCB涂覆三防漆。金属外壳器件需确保密封圈在长期热循环下不失效。

5.3 机械振动与冲击

汽车级应用需满足10-2000Hz随机振动测试，加速度谱密度5g²/Hz。贴片器件焊点疲劳是主要失效源，应采用底部填充胶（Underfill）加固，或选择带引脚的可润湿侧翼（Wettable Flank）封装。通孔器件需评估引脚剪切应力，必要时增加固定胶。

5.4 电磁兼容性

高频开关产生强烈的近场辐射，干扰敏感信号。选型时应选内置栅极电阻或带屏蔽结构的器件，降低辐射。封装外形也影响EMI，DFN封装因无引脚天线效应，辐射比TO-247低10dB。同时，器件的Coss（输出电容）越小，关断时dv/dt越低，EMI越好。

六、成本与供应链：商业可行性

6.1 成本结构分析

MOS管成本包括芯片成本（占60%）、封装测试（占25%）、利润与管理（占15%）。芯片成本与晶圆尺寸成反比，8英寸晶圆比6英寸单片成本低30%。因此，优先选择在8英寸线量产的标准器件，如SiHJ功率MOSFET系列。

全生命周期成本应纳入考量。高价低R_DS(on)器件虽初期投入高，但效率提升节省的电费在5年内可能回本。例如，数据中心逆变器24小时运行，效率提升0.5%，年节电可达数万元，远超高可靠性器件的溢价。

6.2 供应链安全

单一供应商风险在疫情中暴露无遗。应遵循"双源策略"，选择两家以上供应商的Pin-to-Pin兼容器件。同时关注厂家产能，车规级器件交期常达52周，需提前备货或签订长期协议。对于战略项目，还需评估地缘政治风险，优先选择本土可控供应链。

6.3 封装与库存

通用封装（如TO-247、DPAK）供应链成熟，成本低。定制封装虽性能优，但交期长、价格高，仅适用于大规模量产。标准封装器件库存周转率高，呆滞料风险小，有利于现金流管理。

七、选型流程：从需求到验证

7.1 需求分解阶段

明确电气边界条件：最大直流电压、额定电流、过载倍数、开关频率、环境温度。计算最坏工况损耗：P_total = P_cond + P_sw + P_gate，初步筛选R_DS(on)与Qg满足效率目标的器件。

7.2 参数匹配阶段

电压降额：按BVDSS > 1.3×V_max选择。800V系统选1200V器件，400V系统选650V器件。电流降额：按I_D > 1.2×I_RMS选择，并校核最高结温下的电流能力。热评估：计算T_j = T_a + P_total × θ_ja，确保T_j < 150℃（降额至125℃更佳）。若不满足，需升级封装或采用多管并联。

7.3 仿真验证阶段

使用SPICE模型进行时域仿真，观察开关波形是否存在振荡、过冲。通过热仿真软件（如FloTHERM）建模PCB与散热器，验证结温分布。实施EMI仿真，预测辐射是否超标。某项目因未仿真，实际栅极驱动因寄生电感产生10MHz振荡，导致EMI超标，整改成本超百万元。

7.4 实测验证阶段

双脉冲测试：测量开关时间、损耗、电压尖峰，验证与Datasheet一致性。短路测试：模拟输出短路，检验保护电路能否在10微秒内关断器件。温升测试：满载运行2小时，用热像仪确认结温与仿真误差小于10%。寿命测试：高温反偏（HV H3TRB）1000小时，评估长期可靠性。

八、典型选型案例

案例1：3kW光伏逆变器。需求：母线电压400V，开关频率16kHz，环境温度50℃，目标效率96%。初选650V/50A MOS管，R_DS(on)=45mΩ，Qg=60nC。计算导通损耗18W，开关损耗12W，总损耗30W。采用TO-247封装，θ_ja=3.5℃/W，T_j=50+30×3.5=155℃，超限。改选型为导通电阻28mΩ的器件，损耗降至22W，T_j=127℃，满足要求。最终选择车规级AEC-Q101器件，确保户外25年寿命。

案例2：48V汽车DC-DC。需求：输出电流30A，开关频率200kHz，环境温度85℃，要求θ_ja<2℃/W。初选40V/60A DPAK器件，R_DS(on)=4mΩ，但塑封热阻θ_jc=2℃/W，无法散热。改选LFPAK56铜夹封装，θ_jc=0.8℃/W，配合水冷板θ_sa=0.5℃/W，总θ_ja=1.6℃/W。计算损耗P=30²×0.004=3.6W，T_j=85+3.6×1.6=91℃，远低于125℃，选型成功。

九、未来选型趋势

数字化选型：AI算法根据应用参数自动推荐最优器件，并预测全生命周期成本。输入需求后，系统从数千颗器件中筛选，耗时从数天缩短至分钟。模块化选型：IPM模块将MOS管、驱动、保护集成，选型简化为模块功率匹配，降低设计门槛，但牺牲灵活性。智能器件：集成电流、温度传感器的MOSFET可实时反馈状态，使降额设计更精确，避免过度设计浪费成本。

十、结论与选型黄金法则

MOS管选型是科学计算与工程经验的结合体。核心黄金法则包括：耐压必须满足1.3倍降额，且考虑尖峰电压；电流按最高结温下的能力选择，非25℃标称值；R_DS(on)选型以温升不超过40℃为目标；Qg需匹配驱动芯片能力，避免驱动不足；封装热阻决定散热成本，优先考虑低热阻封装；汽车应用必须通过AEC-Q101认证；实施双源策略确保供应链安全；必须经过双脉冲测试与热仿真双重验证。

选型文档应完整记录：需求分析、计算过程、仿真结果、测试数据、降额依据、替代料清单。这不仅为设计评审提供依据，更为后续量产维护与失效分析留下可追溯路径。
