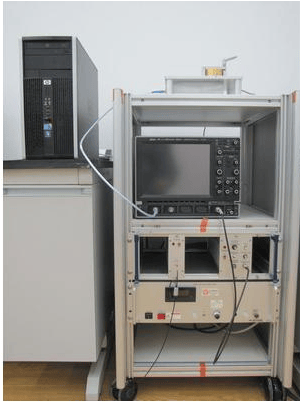

PEA-100Z型直流海缆高压空间电荷测量系统

PEA-100Z型直流海缆高压空间电荷测量系统该装置用于在不同极化时间、不同场强工况下，对绝缘样片进行空间电荷检测，精准分析电荷分布、积累、迁移及消散特性，评估绝缘材料的电荷输运规律和耐电老化性能，为海缆绝缘材料的研发和质量管控提供关键技术依据。

二. 使用条件

工作机制：向海缆绝缘试样施加直流高压（模拟工况≥20kV），同步注入纳秒级高压脉冲（脉宽 5–20ns、重复频率≥30kHz），脉冲激发电荷产生瞬态电致伸缩应力，以声波形式传播至压电传感器，经高速示波器采集后重构电荷密度分布。

关键优势：无损检测、空间分辨率高（≤10μm）、可动态追踪电荷积累 - 消散过程，适配高压直流电缆绝缘劣化诊断。

2. 技术升级方向

高温适配：传统 PEA 采用 PVDF 传感器（≤70℃），新型耐高温共聚物传感器可拓展至≤110℃，适配海缆高温工况。

一、产品特点：

空间电荷观测正在成为评估直流绝缘应用(尤其是高压电缆)中的聚合物材料测试时，使用广泛的技术。

二 、产品介绍

电声脉冲法是一种无损的空间电荷测量技术。它用于描述聚合物绝缘材料内部的空间电荷分布、积累及其整体行为。空间电荷观测正在成为评估直流绝缘应用(尤其是高压电缆)中的聚合物材料测试时，使用广泛的技术。实际上，经过充分的评估，空间电荷的存在是导致高压直流聚合物电缆过早失效的主要原因，而且也是防止此类电缆快速劣化的主要原因。

三、符合标准

1、GB/T 31489.1-2015：500kV 及以下直流输电用挤包绝缘电力电缆系统试验方法。

2、JB/T 12927-2016：固体绝缘材料空间电荷电声脉冲测试方法。

3、DL/T 2221-2021：160kV~500kV 挤包绝缘直流电缆系统预鉴定试验方法。

四、主要技术参数：

1.空间分辨率（纵向）：＜10μm

2.温度范围：25℃~70℃可调

3.直流源：

1）输出电压：0~±20kV

2）输出电流：3mA

3）可编程控制

4.脉冲电源：

1）输出电压：0~1kV

2）脉宽：5ns~200ns，阶梯可调

3）脉冲重复频率最高≥30kHz

5.PEA信号测量单元：放大单元带宽≥1GHz

6.增益：40dB

7.响应时间：20μs

8.通讯方式：USB

9.尺寸：1100mm×600mm×400mm

10.重量：38kg

11.电源：220V/50Hz，2kW
