产品描述

产品描述

LN6210 是南麟电子推出的一款高输出电流、低压差、高精度 CMOS 线性稳压器（LDO），采用先进的低导通电阻 CMOS 工艺设计，具备 700mA 持续输出能力、极低静态功耗、优异的电源抑制性能与完善的保护机制，专为电池供电设备、便携式消费电子、工业控制模块等对电源稳定性、功耗及体积有严格要求的应用场景提供高效、可靠的稳压解决方案。

核心性能特点

宽输入电压范围

芯片支持 1.8V～7.0V 宽范围输入电压，可兼容单节锂离子电池、两节镍氢电池、5V USB 供电、3.3V 系统电源等多种供电方式，具备极强的电源适配性。

700mA 大电流输出能力

在输入输出压差满足条件下，可稳定输出 700mA 连续电流，满足微控制器、传感器、射频模块、驱动电路等中高功耗器件的供电需求。

低压差特性优异：在输出 3.0V、负载电流 100mA 条件下，输入输出压差典型值仅 80mV，有效降低功耗与发热，延长电池供电设备续航时间。

高精度固定电压输出

输出电压覆盖 1.2V～5.0V，以 0.1V 步进提供多种固定电压版本，出厂精度达到 ±2%，具备优秀的负载调整率与线性调整率，在输入电压波动、负载电流突变时仍能保持输出电压稳定，为精密模拟电路与数字芯片提供干净稳定的工作电压。

超低静态与关断电流

工作模式下静态电流典型值仅 30μA，关断模式下芯片电流低于 0.1μA，极大降低系统待机功耗，特别适合依靠电池长期工作的物联网终端、可穿戴设备、手持仪器等产品。

高电源纹波抑制能力

在 1kHz 工作频率下，电源抑制比（PSRR）典型值 60dB，可有效抑制前端电源噪声、开关电源纹波及线路干扰，显著提升音频、射频、ADC 等敏感电路的工作性能，减少噪声干扰导致的异常问题。

产品特点

可选择输出电压 可以在1.2～5.0V 的范围内选择,步进为0.1 V

可选择输出电压 可以在1.2～5.0V 的范围内选择,步进为0.1 V

输入输出压差低 典型值80 mV (输出为3.0V的产 品, IOUT=100mA 时)

高纹波抑制比 60dB (1 kHz)

消耗电流少 典型值30μA

最大输出电流 可输出700mA（VIN≥VOUT+1V）

待机电流 小于0.1μA

内置保护 内置过流保护

场景应用

便携式电子产品：智能手机、平板电脑、数码相机、MP3/MP4、手持游戏机；

可穿戴与音频设备：智能手表、手环、TWS 耳机、蓝牙音箱、运动耳机；

电池供电仪器：手持测量仪表、便携式医疗设备、红外测温仪、小型检测模块；

影音与办公设备：DVD/CD 驱动器、机顶盒、声卡、显卡、硬盘供电单元；

工业与智能家居：低功耗 MCU 系统、WiFi / 蓝牙模块、传感器节点、智能开关、安防监控设备；

其他：电动玩具、小家电控制板、LED 驱动辅助电源、车载电子辅助供电模块。

封装

SOT23-5L

DFN1820-6L

SOT89-5L

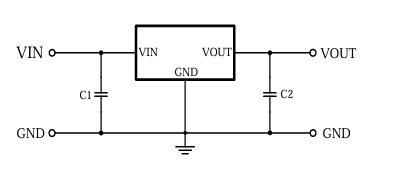

典型应用电路

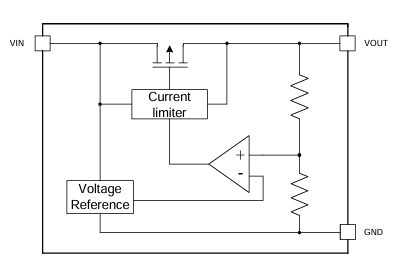

功能框图

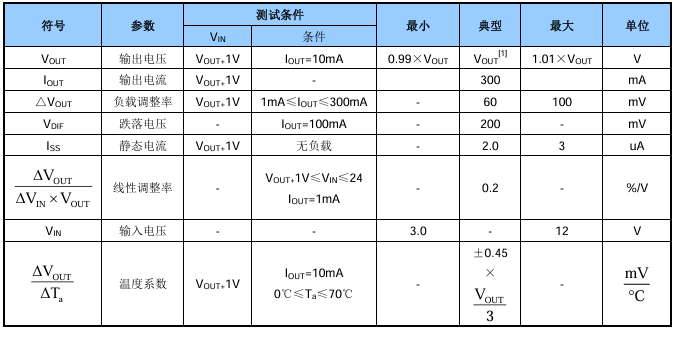

电学参数
