麦科信自2012年颠覆性发明第一款平板示波器以来，平板示波器已经经历了6代的发展蜕变，今年发布的MHO14 系列高分辨率平板示波器集合完善了近10年来多方工程师提出的优化建议，相信它定能够满足您对专业级便携示波器（手持示波器）的所有想象！

本篇文章会带您快速了解它。

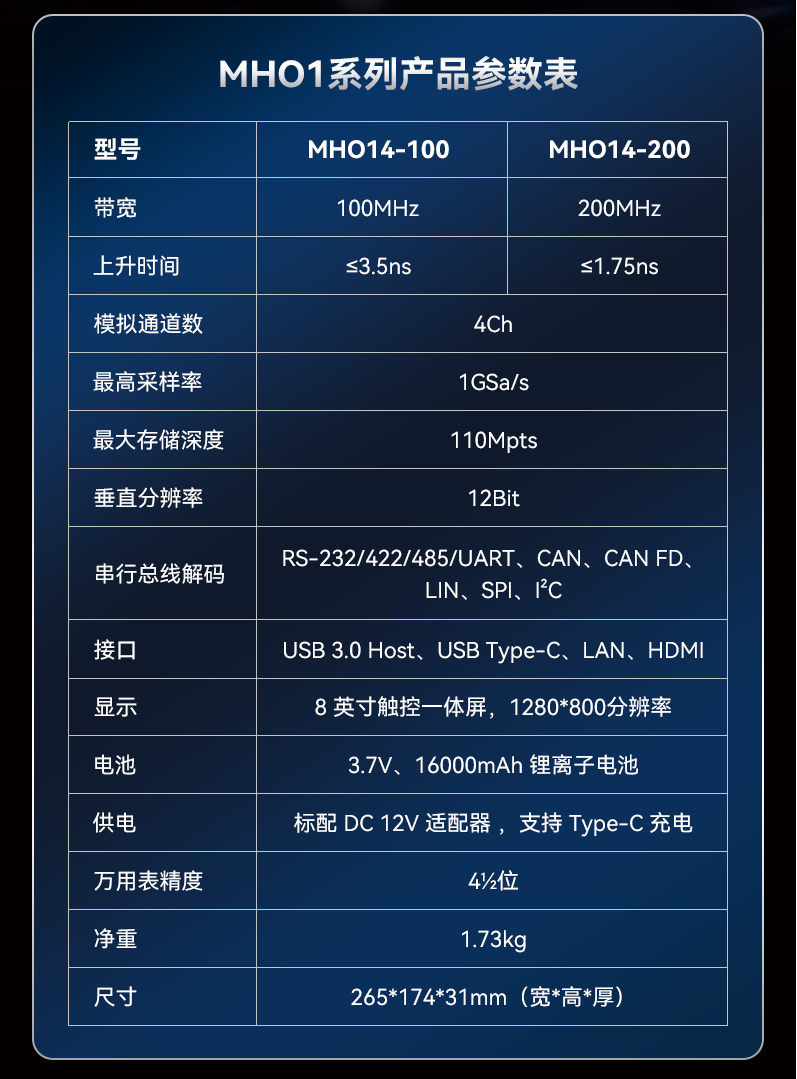

主要性能参数

一、12-bit高分辨率显示

垂直分辨率：采用 12bit ADC，提供 4096 级量化精度，是传统 8bit 示波器的 16 倍，显著提升小信号细节呈现能力。

采样率：单通道模式下实现 1GSa/s 实时采样

存储深度：单通道存储深度达 110Mpts，四通道同步采集时每通道 27.5Mpts，支持最高 10000 段分段存储，循环捕获偶发异常信号。

直流增益精度:≤1%，电压测量误差≤1%（DC）/1.5%（AC 50Hz~10kHz），为研发调试提供可靠数据支撑

小信号精准捕获：全量程（1mV/div~10V/div）本底噪声≤150μVrms，可清晰呈现传感器微弱信号、电源纹波等细节。

二、便携式设计

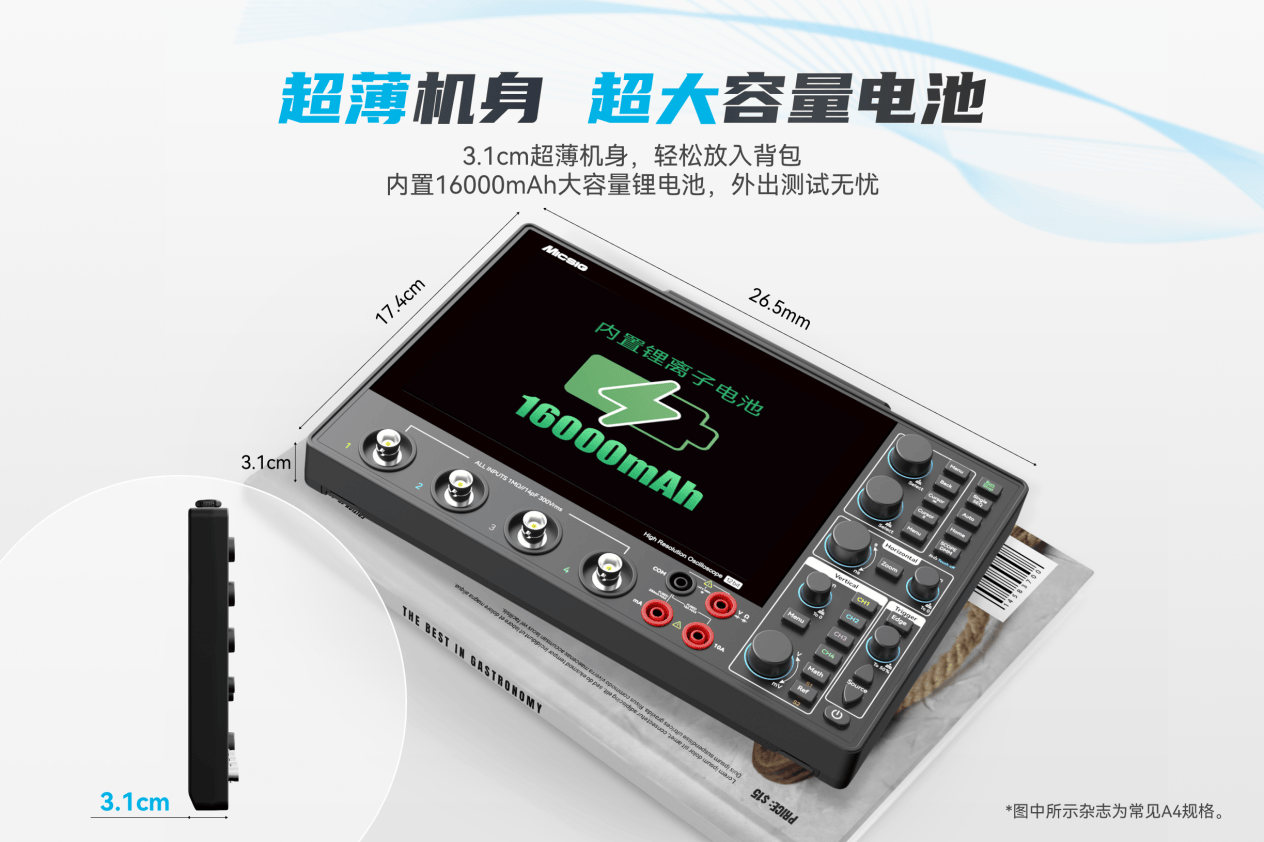

极致便携：机身尺寸 265×174×31mm（厚度仅 3.1cm，只有一本书的厚度），净重 1.73kg，轻松单手握持，塞入背包不占空间，是外出专业级便捷示波器的首选。

防护设计：MHO1 系列的软胶覆盖面积更大，不仅在关键区域软胶防护，防护范围延伸至机身底部，形成更全面的缓冲层。

显示系统：配备 8 英寸高清触控屏（1280×800 分辨率）防反射、防指纹、防眩光、不留痕，强光下自动调节亮度，波形细腻清晰。

电池和接口：

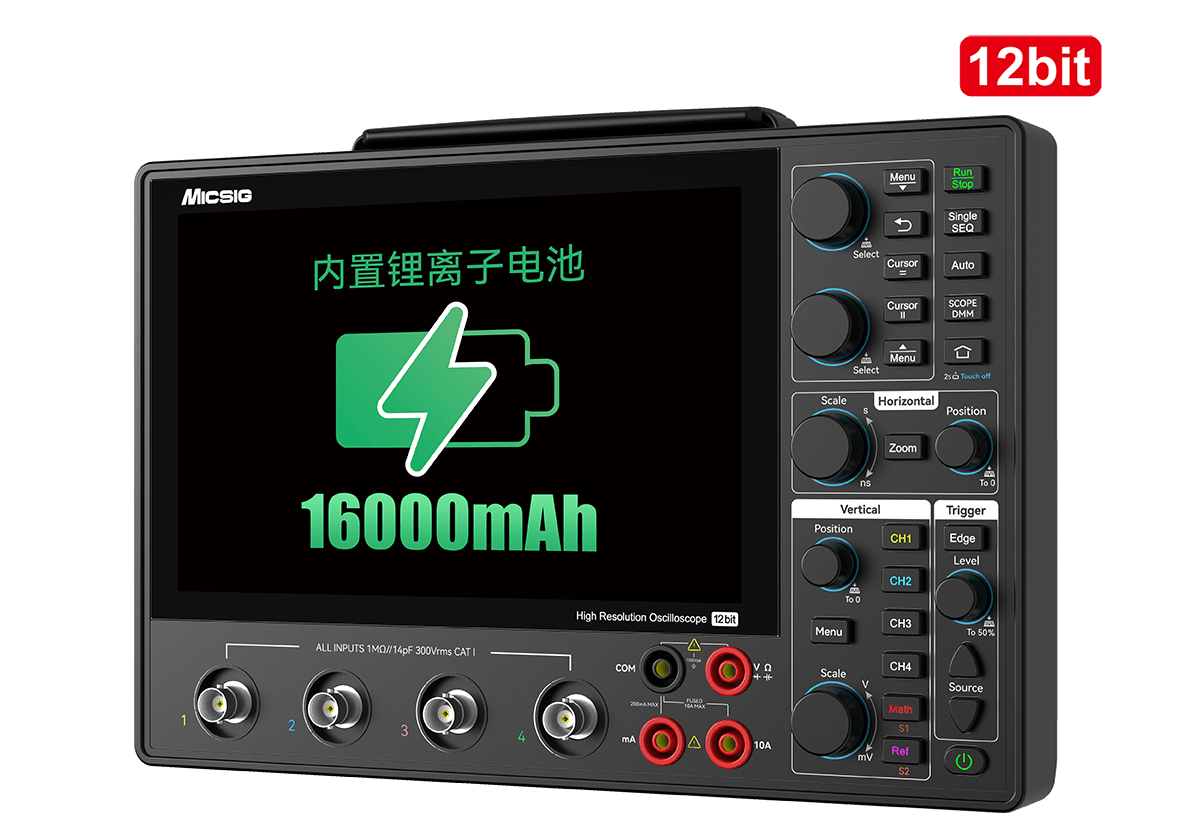

内置可循环充电电池：16000mAh 锂离子电池（3.7V），续航 4 小时以上，充放电循环≥1000 次。

电源锁防误触开机：长按电源键 3 秒即可开启，开启后可防止仪器在移动、运输过程中因误触电源键意外开机。关闭电源锁后，仪器可正常开关机与操作，兼顾安全性与便捷性 。

多种充电方案选择：Type-C 接口支持 5V/2A 快充，兼容手机充电宝应急供电，摆脱电源线束缚。12V DC 适配器支持全球电压（100-240V~），支持边充边用模式，确保稳定测试。

省电模式：闲置 10 分钟自动进入休眠，低电量时自动保存波形与设置，保障关键数据不丢失。

物理接口：配备 USB 3.0 Host（连接 U 盘 / 打印机）、Type-C（数据传输 / 充电）、LAN（远程控制）、HDMI（1080P 投屏）、Trigger out（校准信号输出），满足多场景连接需求。

软件生态：支持 SCPI 协议，无缝接入 LabVIEW/Matlab 自动化测试系统；手机 APP（Micsig Connect）实现远程控制，实时同步示波器界面。

三种操作模式:高品质旋钮、按键材质，全触控操作，触摸屏响应凌敏，反应迅速 。

多种特色快捷功能：一件全屏显示所有菜单，通道功能快捷设置、通道间快速切换设置等等

8 个自定义功能键快速调用触发模式、存储操作、菜单、解码等高频功能操作。支持最近 10 组配置记忆、一键截图（保存至 64G 内置存储或 U 盘），方便快速切换测试场景，快速保存，传输等等。

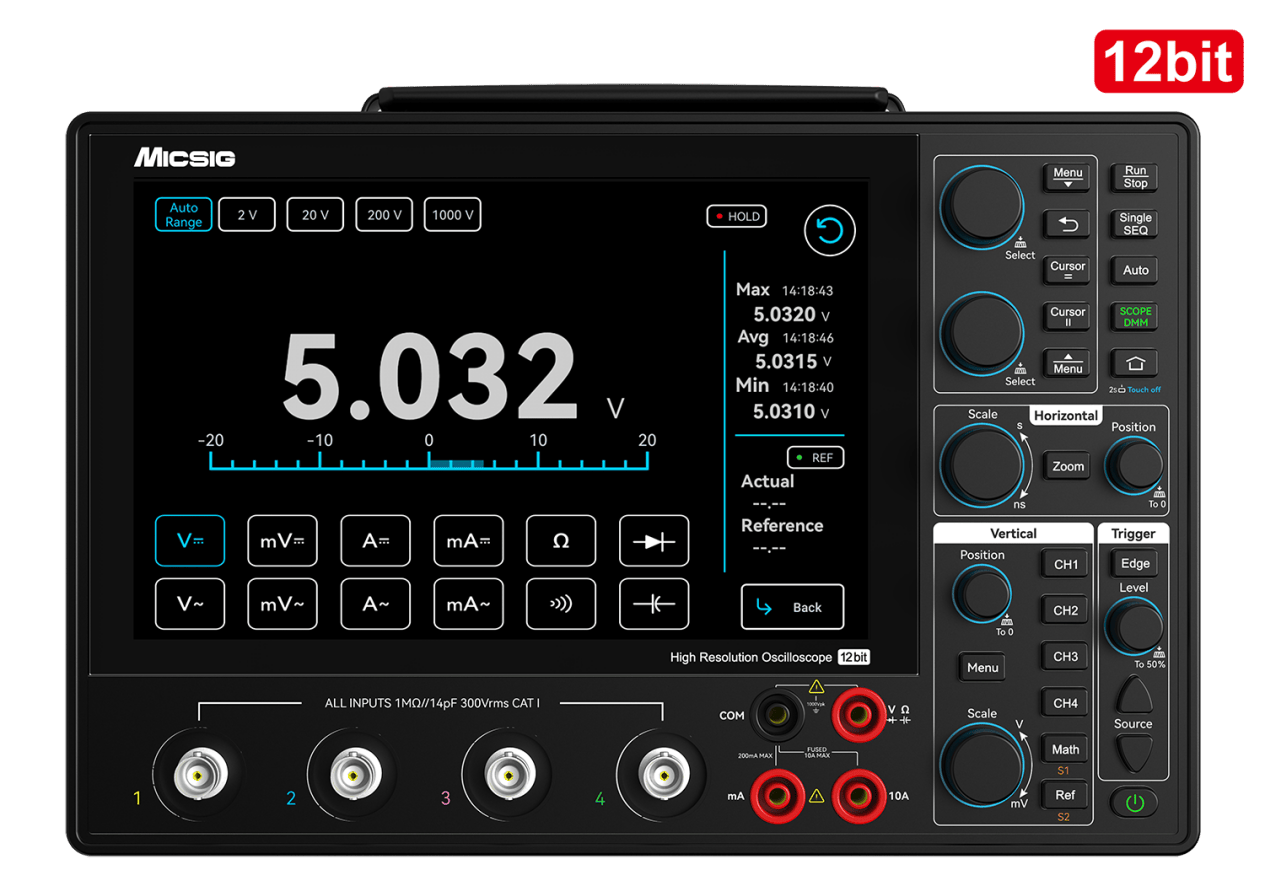

三、集成 4½ 位高精度万用表（新增功能）

部分指标：

直流电压：DCV 档位可测 2V、20V、200V、1000V，精度达 ±(0.05% + 3 计数单位)；DCmV 档位覆盖 20mV、200mV，精度为 ±(0.1% + 5 计数单位) 。

交流电压：ACV 档位测量范围是 2V、20V、200V、750V，精度 ±(0.5% + 3 计数单位)；ACmV 档位针对 20mV、200mV 测量，精度同样为 ±(0.5% + 3 计数单位)。

直流电流测量：DCA 档位可测 2A、10A，精度 ±(0.5% + 3 计数单位)；DCmA 档位测量 20mA、200mA，精度与此相同。

交流电流测量：ACA 档位测 2A、10A，精度 ±(0.8% + 3 计数单位)；ACmA 档位测 20mA、200mA，精度为 ±(0.8% + 3 计数单位)。

电容测量：0 - 10nF 量程精度为 ±(5% + 20 计数单位)；10nF - 1mF 量程精度达 ±(2% + 5 计数单位)；1mF - 100mF 量程精度为 ±(5% + 5 计数单位)。

此外还有实用功能：万用表趋势图功能、万用表低功率在线测电阻功能等，通断测试中，阻值 < 50Ω 时蜂鸣报警，> 200Ω 则输出 OL（过载）；二极管测试范围为 0.0000V - 3.0000V，大于 3.0V 显示 OL（过载）等。

四、示波器功能快速介绍

基础分析功能

继承麦科信独家的Sigtest UI 测试仪器的专业系统，界面简洁明了，方便用户快速学习，不需要记忆任何菜单操作选项。

自动测量：支持峰峰值、有效值、上升时间、占空比等 30 + 参数自动测量，可同时统计 10 种参数的平均值 / 最大值 / 最小值。

数学运算：提供 FFT（360k 点数可调，支持矩形窗 / 哈明窗）、积分 / 微分、自定义函数表达式（如 sqrt/abs/intg）等运算功能，满足多样化分析需求。

基础触发：支持边沿、脉宽、欠幅、斜率等触发方式，精准捕获目标信号。

高级触发：逻辑触发需选配数字通道，串行触发支持 UART/SPI/I²C/CAN/LIN 等协议，适用于复杂信号调试。

存储：64G 超大存储，支持图片、视频、波形数据等多种保存方式，还有电子工具，内置说明书，计算器，文件管理等功能。

硬件数字滤波：支持 20MHz 带宽限制、高通 / 低通滤波（截止频率可调），有效抑制工频干扰与高频噪声，提升信号信噪比。

串行协议解码：标配 UART/SPI/I²C 解码，支持波特率自动识别，解码数据与波形同步显示；可选配 CAN/CAN FD/LIN/ARINC429 等协议，满足汽车电子、航空电子等领域总线调试需求。

五、搭配配置

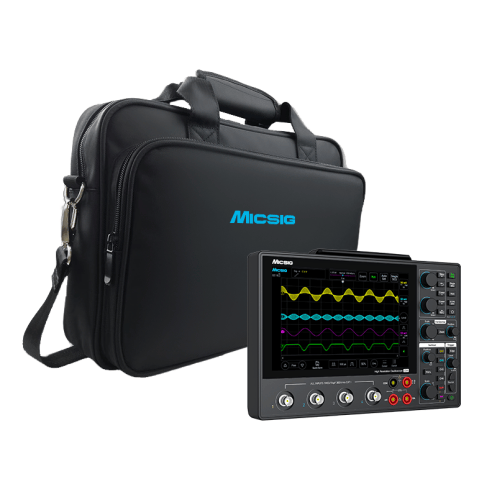

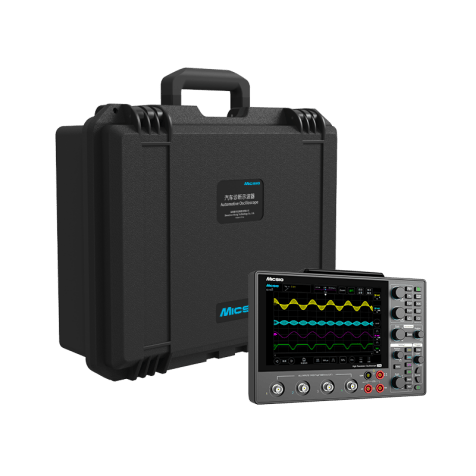

根据需求提供手提包组合和手提箱组合！

备注：该文仅描述MHO14的部分功能，关于功能分解，欢迎关注麦科信官方平台！
