在电子电路设计中，过压保护是一个至关重要的环节，尤其是当输入电压意外超过额定值时，可能引发绝缘击穿或元器件永久性损伤。而MOS管因其快速响应和高效率的特性，成为过压保护电路的核心元件之一。本文将深入解析MOS管过压保护的工作原理、典型电路设计以及实际应用中的优化策略，帮助工程师和爱好者更好地理解这一技术。

MOS管过压保护的基本原理

MOS管过压保护电路的核心思想是通过监测输入电压，在电压超过阈值时迅速切断电路。以PMOS管为例，其栅极电压（Vgs）由分压电阻R3和R4决定。当输入电压Vin正常时，PMOS管导通，电源电路正常工作；一旦Vin超过设定值（如12V），稳压二极管被击穿，触发三极管Q2导通，导致Vgs≈0，MOS管立即关闭，从而切断电源通路。这一过程类似于家庭电路中的保险丝熔断机制，但MOS管的响应速度更快，且可重复使用。

典型电路设计与关键参数

一个实用的MOS管过压保护电路需注意以下关键元件选型：

1. 稳压二极管：其击穿电压（Vbr）决定了保护阈值。例如，若需在12V时触发保护，应选择Vbr≈12V的稳压管。同时，需确保流过稳压管的电流不低于最小稳定电流Iz，否则其稳压性能会下降。
2. 分压电阻：R3和R4的比值需根据MOS管的Vgs阈值调整。例如，对于Vgs=4V的PMOS管，分压电路需确保正常工作时Vgs足够驱动导通。
3. 防护措施：输入电压过高可能击穿MOS管的栅源极，可通过增加瞬态抑制二极管（TVS）或调整电阻阻值来分散电压应力。

这种设计不仅适用于低电流场景，还可通过优化MOS管型号（如选择高耐压、大电流的器件）扩展至大电流应用，例如工业设备的电源保护。

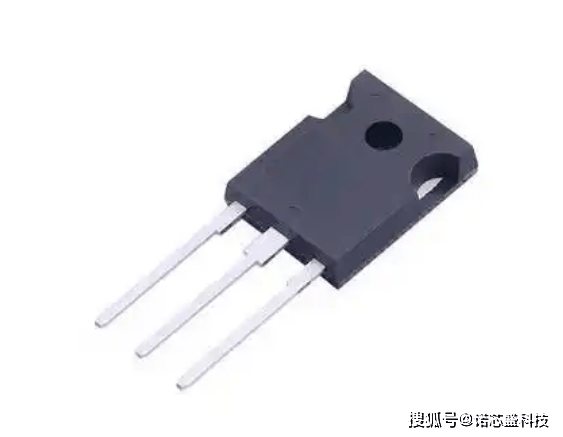

诺芯盛@MOS管过压保护电路

实际应用中的挑战与解决方案

尽管MOS管过压保护电路具有通用性，但在复杂环境中仍需应对以下问题：

1. 瞬态浪涌干扰：在电磁环境复杂的场景（如智能变送器），单纯的过压保护可能不足。此时可结合HART功能器件，如1072&4022系列模块，其内置的高压抑制能力可有效抵御瞬态浪涌，为传感器和变送器提供双重保护。
2. 响应速度与稳定性平衡：过快的保护可能误触发，而过慢则可能损坏后端电路。通过仿真工具（如SPICE）优化三极管和MOS管的开关参数，可找到最佳平衡点。

场景化案例：从消费电子到工业设备

以智能家居的电源适配器为例，若未设计过压保护，雷击或电网波动可能导致设备烧毁。采用MOS管保护电路后，电压异常时电路会像“自动闸门”一样迅速关闭，待电压恢复正常后重新导通。而在工业领域，如AD421供电模块中，MOS管与高耐压器件的组合能抵御频繁的电压尖峰，如同为电路穿上“防弹衣”。

未来发展趋势

随着半导体技术的进步，集成化过压保护芯片（如内置MOS管和比较器的方案）正成为趋势。这类芯片可进一步缩小体积，同时提供更精准的阈值控制和自恢复功能。此外，基于AI的电压预测算法也有望与硬件保护电路结合，实现“预防性保护”，提前规避风险。

综上所述，MOS管过压保护电路是电子系统安全的“守门人”。通过合理选型、优化设计，并结合实际场景的需求，工程师能够为各类设备构建可靠的电防护网。无论是消费电子产品还是工业级应用，这一技术都在持续演进，为电路的稳定运行保驾护航。
