USB示波器的高速接口测试需要哪些参数？
创始人
2025-05-16 16:34:16
0次
在USB示波器进行高速接口测试时，需要关注的参数主要包括以下方面：

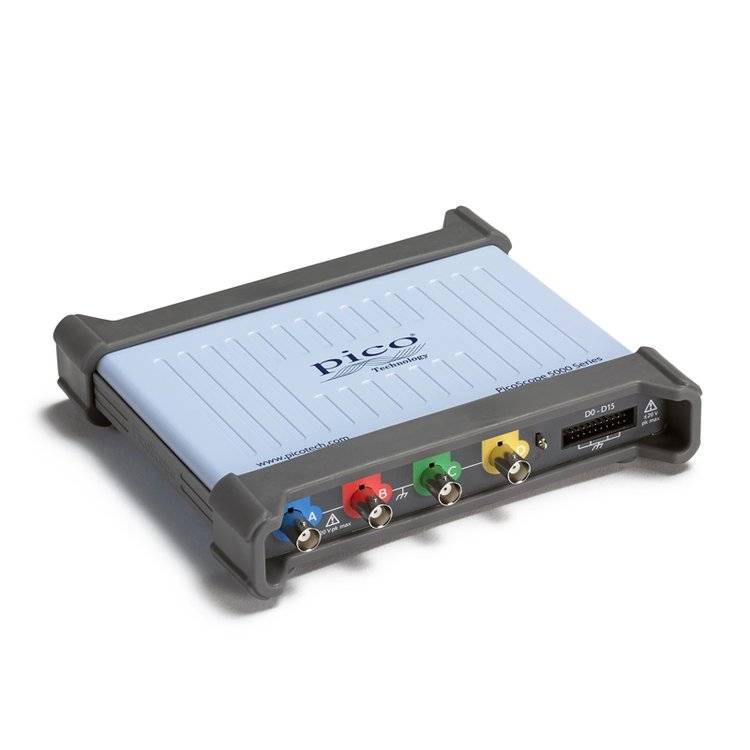

USB示波器
- 带宽：
- 示波器的带宽需至少为信号频率的2.5倍，推荐5倍以确保信号完整性。例如，USB 2.0高速信号频率为240MHz，因此建议使用至少1.2GHz带宽的示波器，但根据USB-IF要求，建议使用更高带宽如2.5GHz以应对上升/下降沿特性。
- 采样率：
- 采样率应满足奈奎斯特定理，建议为信号带宽的5-10倍。例如，对于USB 2.0信号，采样率需达到5GSa/s以上，以精确捕捉信号细节。
- 存储深度：
- 足够的存储深度可支持长时间信号采集。在测试高速信号时，需设置较大的存储深度以避免波形截断，确保完整捕捉信号特征。
- 探头选择：
- 使用高频差分探头，带宽至少为信号最高频率的2倍，如10GHz探头。需确保探头与示波器输入阻抗匹配，减少信号衰减和失真。
- 触发设置：
- 选择合适的触发模式（如边缘触发）和触发电平，确保稳定捕获信号的特定部分，如包起始或同步域。
- 信号质量参数：
- 眼图分析：测量眼高、眼宽、抖动等参数，评估信号质量。
- 抖动测试：包括随机抖动（RJ）和确定性抖动（DJ），确保符合USB规范。
- 上升/下降时间：测量信号边沿速率，确保满足USB标准要求。
- 信号速率：验证数据传输速率是否符合协议规定。
- 单调性测试：检查信号边沿是否单调，避免过冲或振铃。
- 协议解码与分析：
- 支持USB协议解码功能，能够解析协议包内容，监控协议层交互，定位协议错误。
- 测试模板与合规性：
- 使用USB-IF提供的标准眼图模板和测试方法，确保测试结果符合行业规范。
