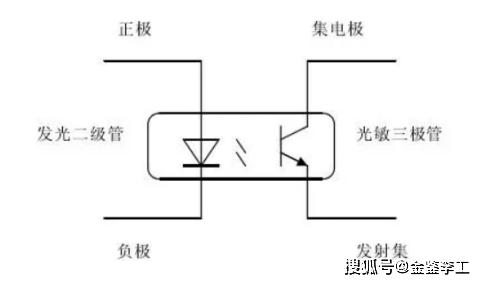

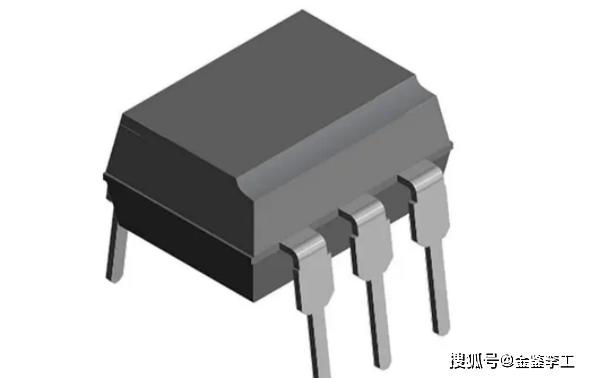

光电耦合器，通常称为光耦，是一种在电子设计中用于实现电气隔离的关键组件。它通过将发光元件（如发光二极管LED）与光敏元件（如光敏三极管）封装在同一管体内，利用光信号在两者之间传递信息，从而完成电信号到光信号，再由光信号转回电信号的过程。这种转换不仅实现了信号的传输，还因为光信号的介入，提供了电路间的电气隔离，有效避免了信号干扰和地电位差问题，增强了系统的稳定性和安全性。

工作原理

在光电耦合器的内部，发光元件在电信号的驱动下产生光信号，这些光信号通过内部的透明介质传播，并不与外部环境接触，因此具有很高的抗干扰能力。光敏元件接收到光信号后，根据光信号的强度转换成相应的电信号输出。这种转换过程是单向的，即光信号只能从发光元件传向光敏元件，而不能反向传播，这样就实现了输入和输出之间的逻辑隔离。

关键参数解析

光电耦合器的性能由多个参数决定，这些参数对于设计者选择合适的光耦至关重要：

1. 反向电流（IR）：指在二极管两端施加反向电压时，流过二极管的电流，这个参数影响着光耦的反向隔离能力。

2. 反向击穿电压（VBR）：在反向电流达到一定值时，二极管两端的电压，这个电压越低，说明二极管的反向击穿能力越强。

3. 正向压降（VF）：在正向电流通过二极管时，二极管两端的电压降，这个参数影响着光耦的功耗。

4. 正向电流（IF）：在正向电压下，流过二极管的电流，这个参数决定了发光元件的发光强度。

5. 结电容（CJ）：在特定偏压下，二极管两端的电容值，这个参数影响着光耦的高频响应能力。

6. 反向击穿电压（V(BR)CEO）：在发光二极管开路的情况下，集电极与发射极间的电压降，这个参数同样影响着反向隔离能力。

7. 输出饱和压降（VCE(sat)）：在规定工作电流下，集电极与发射极间的电压降，这个参数影响着光耦的输出能力。

8. 反向截止电流（ICEO）：在发光二极管开路时，集电极的电流，这个参数影响着光耦的暗电流水平。

9. 电流传输比（CTR）：输出电流与发光二极管正向电流之比，这个参数决定了光耦的信号转换效率。

10. 脉冲上升时间（tr）、下降时间（tf）：输入脉冲波形的上升和下降时间，这两个参数影响着光耦的响应速度。

11. 传输延迟时间（tPHL、tPLH）：输入脉冲波形的延迟时间，这个参数影响着光耦的同步性能。

12. 入出间隔离电容（CIO）：输入端和输出端间的电容值，这个参数影响着光耦的隔离性能。

13. 入出间隔离电阻（RIO）：输入端和输出端间的绝缘电阻值，这个参数同样影响着隔离性能。

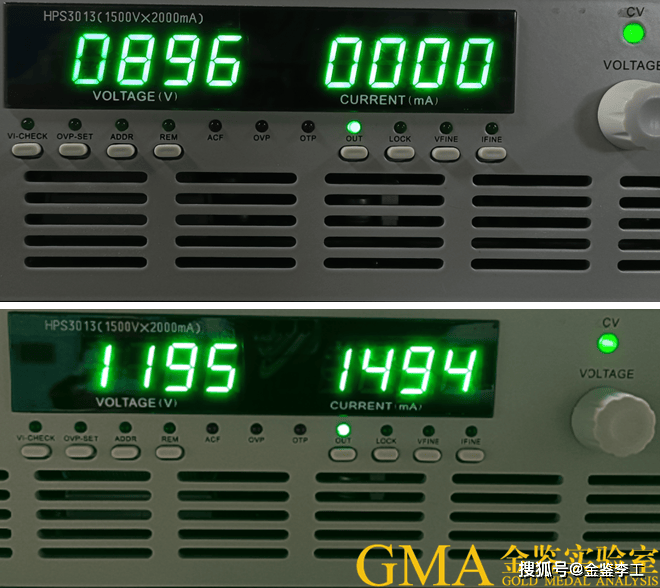

14. 入出间隔离电压（VIO）：输入端和输出端间的绝缘耐压值，这个参数决定了光耦的耐压能力。

金鉴实验室可以为这些参数提供精确的测试，确保光电耦合器在实际应用中的可靠性。

光耦的分类与应用

光电耦合器可以根据其电流传输特性曲线分为非线性光耦和线性光耦。非线性光耦的电流传输特性曲线呈非线性，适合于数字信号的传输，广泛应用于开关电源、数字电路等场合。线性光耦的电流传输特性曲线接近直线，适合于模拟信号的传输，常用于精密测量和控制系统中。

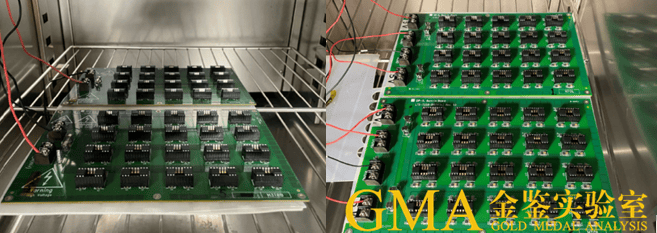

实验案例分析

结语

光电耦合器作为电子设计中不可或缺的组件，其在信号传输、电路隔离和系统保护方面发挥着重要作用。随着电子技术的不断发展，光耦的应用领域也在不断扩展，从传统的工业控制到现代的通信技术，再到未来的物联网和智能系统，光耦合器都将扮演着越来越重要的角色。随着新材料、新工艺的不断涌现，光耦合器的性能将得到进一步提升，其应用前景也将更加广阔。
