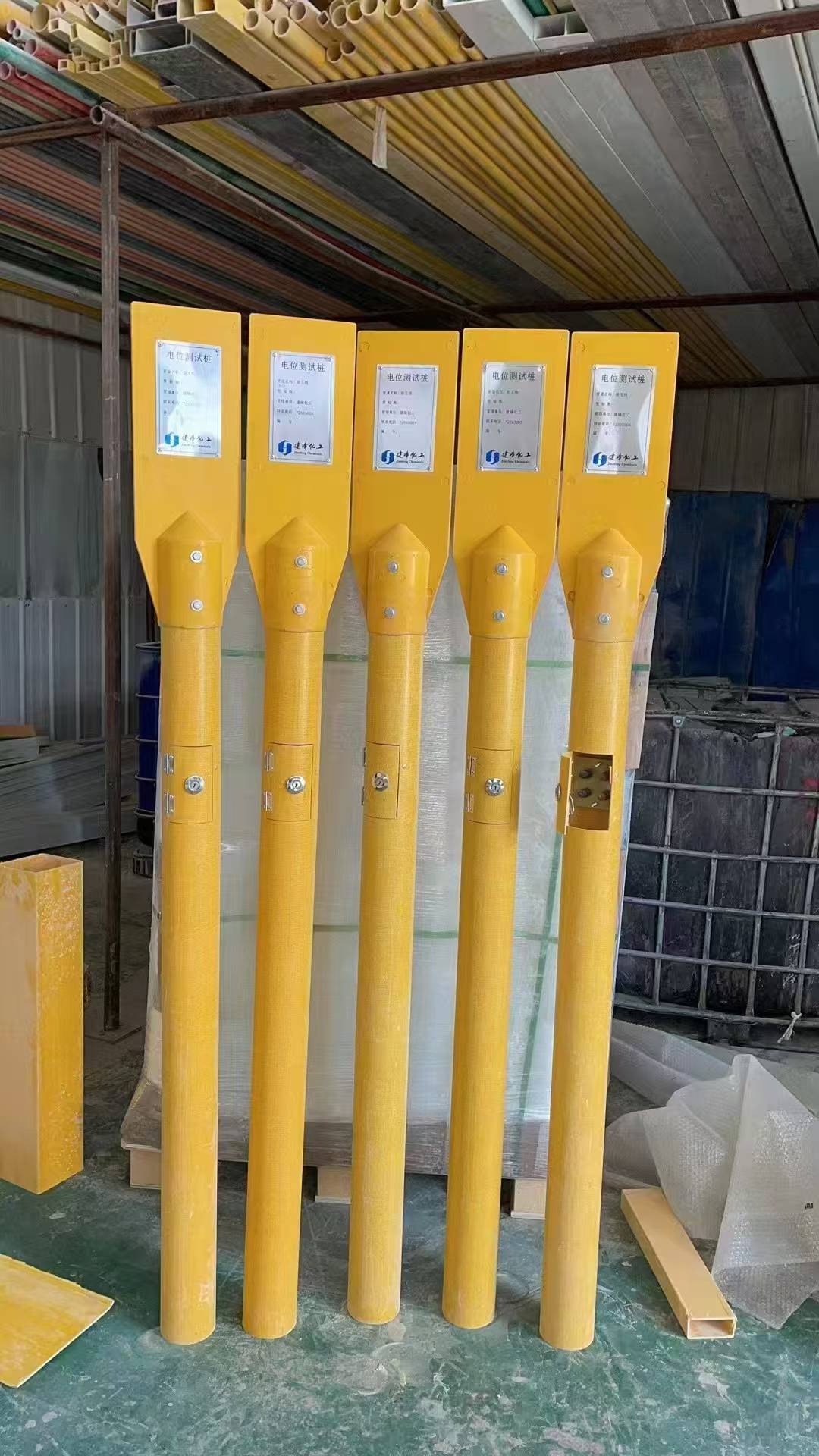

阴极保护电位测试桩的安装需遵循严格的选址、基础施工、本体安装、电气连接及验收流程，具体步骤如下：

一、安装前准备

1. 设备检查

• 确认测试桩外观无破损，内部结构完整，接线端子牢固。
• 若带引线，需检查引线长度、绝缘层是否符合图纸要求。
• 准备辅助材料：电气线缆（铜芯，截面积≥4mm²）、斜撑、地脚螺栓、接线板、铭牌、参比电极（硫酸铜或银/氯化银电极）、铝热焊剂、点火粉、模具等。
• 工具准备：全站仪、挖掘机、万用表、剥线钳、压线钳、螺丝刀、扳手、绝缘胶带等。

1. 选址原则

• 常规间距：长输管道每1-2公里安装1个，城市管道每0.5-1公里安装1个。
• 特殊区域加密：弯头、三通、阀门、穿越铁路/公路/河流处、绝缘接头两侧需增设测试桩。
• 环境要求：避开机械损伤、水淹、土壤易变动及强电磁干扰区域；寒冷地区需埋设在冻土层以下。

二、基础施工

1. 挖掘基坑

• 根据测试桩尺寸挖掘基坑，深度≥0.5米（寒冷地区需更深），宽度和长度略大于底座尺寸。
• 基坑底部铺设碎石垫层，增加基础稳定性和排水性能。

1. 浇筑混凝土基础

• 在垫层上浇筑C30混凝土基础，确保混凝土质量符合标准，并预留测试桩的安装位置。
• 基础表面平整，预留穿线孔，确保电缆引入顺畅。

三、安装测试桩本体

1. 固定底座

• 将底座与地面正对齐，用地脚螺栓固定在基础上，底座与基础间加垫片防松动。
• 桩体与基础间填充防水胶泥，防止水分侵入。

1. 安装立杆与横梁

• 依次安装立杆、斜撑和横梁，确保结构稳固。
• 调整垂直度，回填土并分层夯实周围土壤，避免沉降。

1. 铭牌安装

• 在桩体顶部预留孔处压接或铆接白底黑字不锈钢铭牌（尺寸140mm×200mm），标注管道名称、里程、管理单位等信息。

四、电气连接

1. 接线板安装

• 将接线板固定在测试桩凹槽内，底部垫绝缘片防短路。
• 接线板应与桩体绝缘，确保电气安全。

1. 测试导线连接

• 管道线：左侧下方黑色线，连接地下管道。
• 阳极线：右下方红色线，连接阳极。
• 参比线：上方红色线，连接参比电极。
• 试片线：三个试片线（极化试片、自然试片、电流试片）无固定顺序，但上下行线路需两两对应。
• 将线鼻子套在接线端，拧紧螺母，确保连接牢固。

1. 铝热焊接

• 在管道顶部割开100×80mm防腐层，清理至金属光泽，打磨光滑。
• 将测试导线插入模具底部孔槽，用垫片堵住内孔。
• 倒入焊剂并摇匀压实，撒点火粉于表面。
• 点燃模具边缘点火粉，引发铝热反应，10秒后提起模具清除焊渣。
• 焊接处采用与管道补口相同的材料防腐，固定测试导线并顺管沟壁引出敷设。
