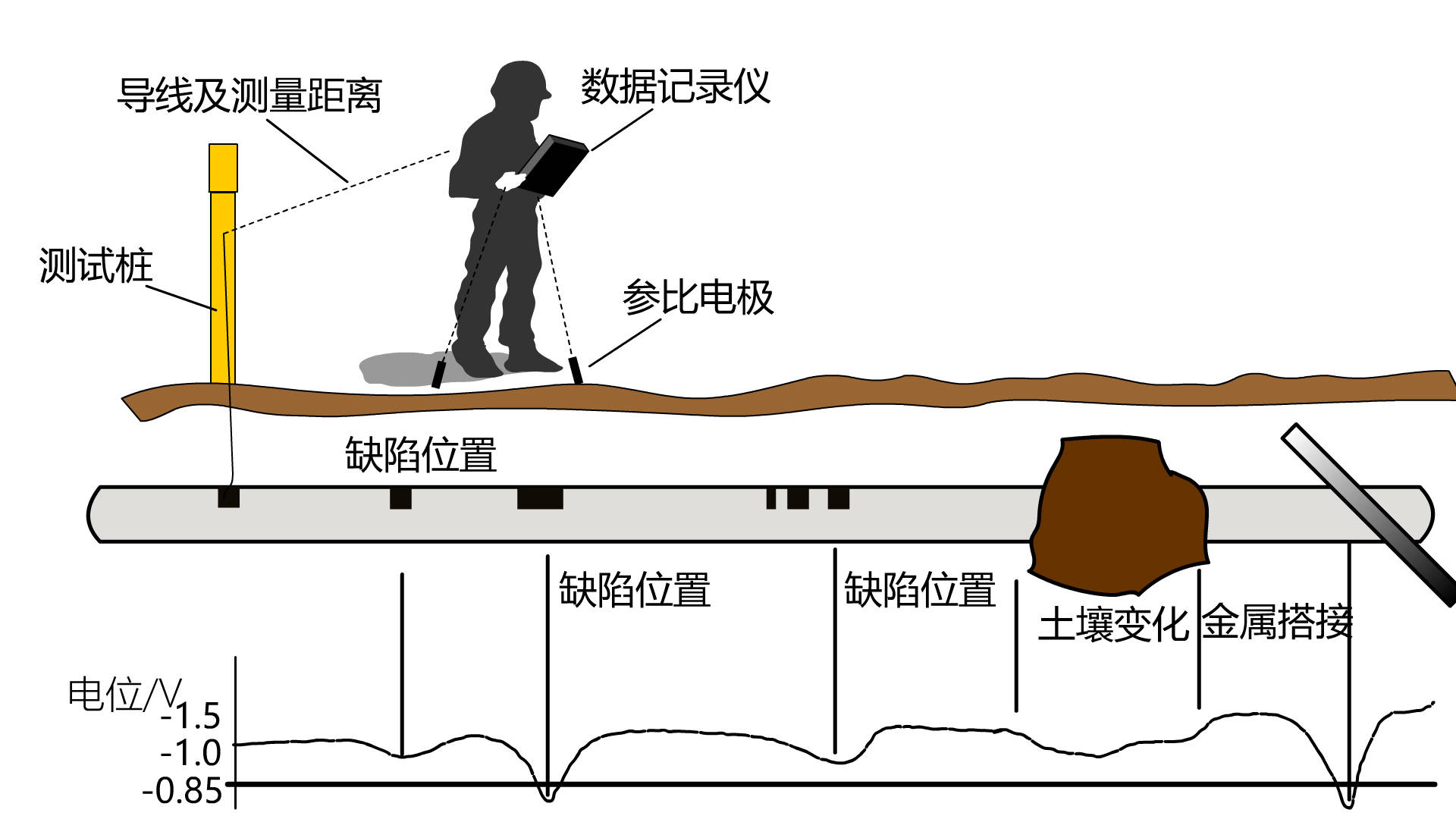

精准测量管地电位，为埋地管道腐蚀防护把好核心数据关。在埋地金属管道的腐蚀防护领域，近间距电位测量（CIPS）是一项至关重要的检测技术。它通过沿管道每隔1-5米测量一次管地电位，全面评估阴极保护系统的有效性，及时发现防腐层缺陷或保护不足的管段。

然而，在实际操作中，技术人员常会遇到各种问题。本文将汇总该领域最常被问及的十个问题，并提供专业解决方案。

01 最小测量间距是多少？依据是什么？

近间距电位测量的典型间距为1至5米。这个范围主要基于两个考虑：一是足以检测到因防腐层缺陷或外部干扰引起的电位异常；二是保证检测效率与数据精度之间的平衡。

在特殊情况下，例如需要精细调查某个可疑区域时，测量间距可以加密到1-2米，以更精确地定位问题点。

02 数据不连续或跳变如何处理？

数据不连续或跳变通常由以下原因引起：

• 接触不良：参比电极与土壤接触不紧密，或测试线与管道连接点存在虚接。解决方案是确保参比电极放置于管道正上方的湿润土壤中，必要时浇水改善接触，并检查所有接头。
• 外部干扰：强烈的直流杂散电流（如来自附近轨道交通、其他阴极保护系统）会导致电位剧烈波动。可通过观察电位波动规律，并与相关单位协调进行同步中断测试来识别和排除。
• 尾线断裂：连接测试桩和测量设备的尾线在移动过程中可能被拉断或剐断。检测时需有专人维护尾线，避免断裂。

03 如何验证近间距电位测量结果的准确性？

验证测量结果的准确性通常需要多种技术方法相互佐证：

• 与PCM（多频管中电流法）联用：CIPS检测到电位异常时，可用PCM进一步检测管道中电流强度的变化，综合判断是防腐层破损还是金属搭接等原因所致。
• 开挖验证：对于关键异常点，在条件允许时进行开挖，直接检查管道防腐层状况和实际保护状态，这是最直接的验证方式。
• 校准仪器：定期使用标准电压源对万用表等测量仪器进行校准，确保其精度（误差应<±1mV）。

04 参比电极放置有何特殊要求？

参比电极的放置直接影响数据质量，必须遵循以下要点：

• 精确定位：使用管线定位仪确定管道中心线，将参比电极垂直放置在管道正上方。
• 确保良好接地：在干燥地区，应在电极底部充分浇灌清水或饱和硫酸铜溶液，确保与大地形成良好电解质通路。

05 测量中为何要使用电流中断器？如何设置？

使用电流中断器的核心目的是消除IR降（土壤中的电压降）影响，测量到管道的真实极化电位（即断电电位Voff），这是评价阴极保护效果的真实依据。

通断周期的典型设置为：通电800ms，断电200ms；或通电4s，断电1s。关键是在电流中断后设置适当的延迟测量时间（如断电200ms时，延迟约40ms），以避开断电初期的电位波动，读取稳定值。

06 近间距测量能否发现所有防腐层缺陷？

不能完全保证发现所有缺陷，但其检出率远高于传统的测试桩测量。

CIPS通过检测电位梯度变化来间接判断防腐层状况。对于较大的防腐层缺陷或密集的小缺陷区，其效果显著。但对于某些特殊情况，如防腐层老化但未完全破损（导致整体保护电流需求增加），可能需要结合直流电压梯度（DCVG）等其它检测方法进行综合判断。

07 测量遇到高阻土壤（如砂石、冻土）怎么办？

高阻土壤会增大测量回路的阻抗，可能影响读数稳定性。可采取以下措施：

• 改善接地条件：在参比电极位置充分浇水，或挖开一小部分原状土，确保电极与湿润土壤紧密接触。
• 注意阳极地床影响：在高阻土壤区域，阳极地床接地电阻可能显著增加（“冻土”效应可使其增加几倍至十几倍），影响阴极保护电流输出，这本身也是评估阴极保护系统有效性的重要信息。

08 测量数据如何分析与解读？

数据分析主要关注两条关键曲线：通电电位（Von）曲线和断电电位（Voff）曲线。

• 保护状态判断：目前国际上普遍采用Voff值作为评价标准，通常认为Voff ≤ -850mV（相对于Cu/CuSO4电极）为有效保护。
• 异常识别：
• 若某段管道Voff正于-850mV，表明该段欠保护，存在腐蚀风险。
• 若Voff负于-1200mV，可能意味着过保护，可能导致防腐层产生析氢反应而剥离。
• 电位曲线出现突然的陡降或陡升，可能指示该处存在防腐层重大缺陷、金属搭接或杂散电流干扰。

09 测量工作有哪些安全注意事项？

• 交通安全：测量通常沿管线行进，需注意来往车辆，必要时设置警示标志。
• 电气安全：在接近高压线或变电站区域时，注意跨步电压和接触电压风险，尤其在发生接地故障时，这些电压可能危及人身安全。
• 设备安全：正确连接测试线路，防止短路。雷雨天气应停止野外测量。

10 如何降低环境因素（如温度、湿度）的影响？

• 温度影响：温度变化可能影响测量设备的准确性。尽量在一天中温度相对稳定的时段进行测量，并对测量设备进行温度补偿或定期校准。
• 湿度影响：土壤湿度直接影响接地电阻。在干燥地区，通过浇水改善接触是必要的，但需记录说明情况。对于长期监测，可考虑埋设长效参比电极。

精准的测量始于对细节的把握。一次合格的CIPS测量，意味着从准备工作到数据分析的每个环节都严格受控，从而为管道安全运行提供坚实的数据支撑。测量技术的价值在于将隐藏的风险可视化。通过科学的解读，CIPS数据不仅能反映现状，更能预测潜在风险，指导防护策略的优化，真正实现防患于未然
